淀粉粘合剂的制作
淀粉粘合剂配方
淀粉粘合剂配方
嘿,你问淀粉粘合剂配方啊?那咱就来好好说说。
这淀粉粘合剂啊,其实自己就能做呢。
首先得有淀粉,啥淀粉都行,玉米淀粉、土豆淀粉啥的。
把淀粉倒在一个容器里,就像做饭放面粉似的。
然后加点水,可别加太多了,不然就稀得跟水一样,没法用了。
水加进去之后呢,搅拌搅拌,让淀粉和水充分混合。
这时候的样子就有点像糊糊了。
接着呢,还得加点别的东西。
比如说氢氧化钠,这玩意儿能让淀粉变得更有粘性。
加的时候可得小心点,别弄手上了,不然会烧手的。
加进去之后再搅拌搅拌,你就会发现这糊糊变得更粘了。
还有硼砂也不能少。
硼砂就像个小助手,能让粘合剂更结实。
把硼砂也加进去,继续搅拌。
这时候的淀粉粘合剂就差不多做好了。
打个比方吧,做淀粉粘合剂就像做饭一样,各种材料加进去,搅拌搅拌,就能做出好吃的(好用的)东西来。
我给你讲个例子哈。
我有个朋友开了个小工厂,需要用淀粉粘合剂。
一开始他都是去买,后来觉得太贵了,就想自己做。
他按照上面的方法试了试,还真做出了能用的淀粉粘合剂。
虽然一开始做得不太好,但是慢慢摸索,后来就越来越熟练了。
从那以后,他就省了不少买粘合剂的钱呢。
所以啊,淀粉粘合剂配方很实用呢,大家要是有需要也可以试试。
纸箱淀粉粘合剂的配制及使用原理
书山有路勤为径;学海无涯苦作舟
纸箱淀粉粘合剂的配制及使用原理
淀粉粘合剂以其优于硅酸盐粘合剂的特点,普遍为纸箱生产厂家所采用,下面我们就谈谈淀粉粘合剂的配制与使用,供大家参考:
一、配制
(一)配制原料及其主要作用
1、淀粉——主要的粘合物质
不溶于水,随着水中温度的升高而膨胀、糊化,与烧碱溶液作用时,
充分膨化,粘度增加。
技术指标:酸度、颗粒目数、斑点、白度、蛋白质含量、含水量。
注意:蛋白质含量不能过高,否则易产生泡沫,影响粘合剂质量。
2、水——溶剂
增加粘合剂的流动性,但要注意水比。
3、纯碱——糊化剂
溶解于水时,放出一定热量,其水溶液与淀粉作用,可降低糊化温度,
专注下一代成长,为了孩子。
玉米淀粉粘合剂配方
玉米淀粉粘合剂配方
玉米淀粉粘合剂是一种环保型粘合剂,由于其天然、无毒、无害、易于加工等特点,被广泛应用于各种领域。
本文将介绍玉米淀粉粘合剂的配方及其应用。
一、玉米淀粉粘合剂的配方
1. 玉米淀粉:100g
2. 水:200ml
3. 甘油:10ml
4. 醋酸:10ml
5. 粘度调节剂:适量
二、制作方法
1. 将玉米淀粉加入水中,搅拌均匀。
2. 将甘油和醋酸加入淀粉水中,继续搅拌。
3. 将混合物加热至80℃,持续搅拌10分钟。
4. 关闭火源,继续搅拌至混合物冷却。
5. 加入适量的粘度调节剂,搅拌均匀即可。
三、应用
1. 玉米淀粉粘合剂可用于纸张、纸板、纸箱等的粘合。
2. 玉米淀粉粘合剂可用于木材、竹材、麻杆等的粘合。
3. 玉米淀粉粘合剂可用于纺织品、皮革等的粘合。
4. 玉米淀粉粘合剂可用于食品包装、医药包装等的粘合。
四、注意事项
1. 制作过程中要注意卫生,避免污染。
2. 粘度调节剂的使用量要适量,过多会影响粘合效果。
3. 粘合时要注意温度和压力的控制,以保证粘合效果。
4. 粘合后要进行充分干燥,以避免粘合不牢固。
玉米淀粉粘合剂是一种环保型、易于加工的粘合剂,其配方简单,应用广泛。
在使用过程中,要注意卫生、粘度调节、温度和压力的控制,以保证粘合效果。
膨化玉米淀粉粘合剂的制备及应用的制作方法
膨化玉米淀粉粘合剂的制备及应用的制作方法(最新版5篇)《膨化玉米淀粉粘合剂的制备及应用的制作方法》篇1一种膨化玉米淀粉粘合剂的制备及应用,其特征在于,包括以下步骤:1. 配制原料:将玉米淀粉、水、氢氧化钠、硅酸盐、硬脂酸和硬脂酸镁混合搅拌均匀;2. 加热搅拌:将混合物在80-95℃下搅拌均匀;3. 挤压膨化:将加热搅拌后的混合物通过挤压膨化机进行膨化;4. 冷却干燥:将挤压膨化后的混合物进行冷却,并送入干燥机中进行干燥;5. 粉碎过筛:将干燥后的混合物进行粉碎,并过筛得到膨化玉米淀粉粘合剂。
《膨化玉米淀粉粘合剂的制备及应用的制作方法》篇2背景技术:膨化玉米淀粉粘合剂,又称为玉米面粘合剂,是由膨化玉米淀粉经过加工而制成的一种植物粘合剂。
在木工行业,纸张行业,农业种植养殖等多个领域有着广泛的应用。
但现有的膨化玉米淀粉粘合剂在应用过程中,效果不理想,还需要进一步改善。
发明内容:本发明提供一种膨化玉米淀粉粘合剂的制备及应用的制作方法,解决了现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有技术中现有的问题。
具体实施方式:本发明的膨化玉米淀粉粘合剂的制备及应用的制作方法,包括以下步骤:A、准备原料:将膨化玉米淀粉、水、聚乙烯醇、聚丙烯酰胺、纤维素、甲醛、氢氧化钠混合均匀;B、制备膨化玉米淀粉粘合剂:将步骤A中的混合物加热至80-95℃,搅拌至混合物中的甲醛完全反应,再加入乙酸和碳酸氢钠调节pH至7-8,继续搅拌至冷却,得到膨化玉米淀粉粘合剂;C、应用:将步骤B得到的膨化玉米淀粉粘合剂与需要粘合的物质混合均匀,静置片刻后即可得到粘合好的物品。
玉米淀粉粘合剂配方
玉米淀粉粘合剂配方
以下是玉米淀粉粘合剂的配方和制作方法:
材料:
- 玉米淀粉:1.5 千克
- 白糖:0.5 千克
- 石膏粉:0.1 千克
- 甘油:适量
- 水:适量
步骤:
1. 将玉米淀粉、白糖和石膏粉混合在一起。
2. 慢慢地加入适量的水,边搅拌边加入,直到混合物变成稠糊状。
3. 将搅拌好的混合物倒入锅中,在低温下加热,不断搅拌,直到混合物变成透明状。
4. 将透明状的混合物继续加热,并加入适量的甘油,不断搅拌,直到混合物变成胶状。
5. 将制作好的玉米淀粉粘合剂装在容器中,保存在阴凉干燥处。
注意事项:
1. 制作过程中,一定要不断搅拌,避免出现结块现象。
2. 加热温度要控制好,过高会使混合物糊化;过低则不易形成胶状。
3. 根据需要,可适当调整玉米淀粉、白糖和甘油的比例,以达到不同的粘合效果。
淀粉(熟)胶水制作配方工艺

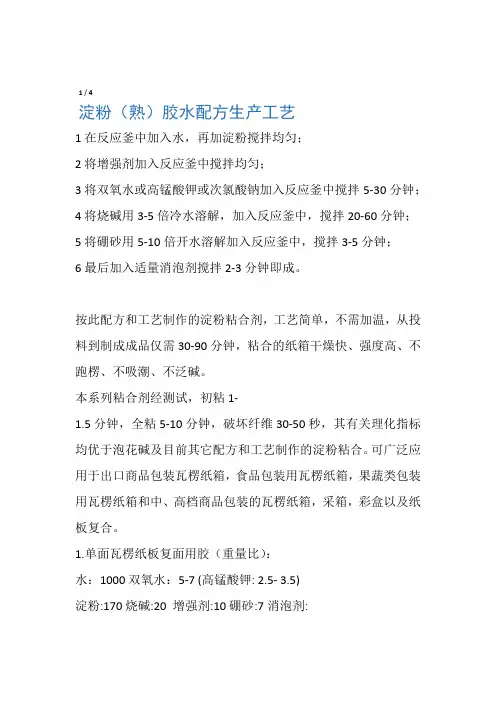

1 / 4淀粉(熟)胶水配方生产工艺1在反应釜中加入水,再加淀粉搅拌均匀;2将增强剂加入反应釜中搅拌均匀;3将双氧水或高锰酸钾或次氯酸钠加入反应釜中搅拌5-30分钟;4将烧碱用3-5倍冷水溶解,加入反应釜中,搅拌20-60分钟;5将硼砂用5-10倍开水溶解加入反应釜中,搅拌3-5分钟;6最后加入适量消泡剂搅拌2-3分钟即成。
按此配方和工艺制作的淀粉粘合剂,工艺简单,不需加温,从投料到制成成品仅需30-90分钟,粘合的纸箱干燥快、强度高、不跑楞、不吸潮、不泛碱。
本系列粘合剂经测试,初粘1-1.5分钟,全粘5-10分钟,破坏纤维30-50秒,其有关理化指标均优于泡花碱及目前其它配方和工艺制作的淀粉粘合。
可广泛应用于出口商品包装瓦楞纸箱,食品包装用瓦楞纸箱,果蔬类包装用瓦楞纸箱和中、高档商品包装的瓦楞纸箱,采箱,彩盒以及纸板复合。
1.单面瓦楞纸板复面用胶(重量比):水:1000双氧水:5-7 (高锰酸钾: 2.5- 3.5)淀粉:170烧碱:20 增强剂:10硼砂:7消泡剂:2 / 4适量2.xx瓦楞纸两面施胶(重量比): 水:1000双氧水:6-8 (高锰酸钾:3-3.5)淀粉:180烧碱:22 增强剂:10硼砂:7消泡剂: 适量3.高强瓦楞纸两面施胶、普通瓦楞纸粘合用胶、纸板与纸板复合用胶、蜂窝纸芯粘合用胶(重量比)水:1000双氧水:7-10 (高锰酸钾: 3.5-4)淀粉:200烧碱:24 增强剂:12硼砂: 7.5消泡剂: 适量4.自动贴面机生产用胶、普通瓦楞纸粘合用胶、纸板与纸板复合用胶(重量比):水:1000双氧水:14-18 (高锰酸钾:6-9) 淀粉:250烧碱:25 增强剂:15硼砂: 7.5消泡剂:3 / 4适量5.自动贴面机及蜂窝纸板生产用胶(重量比): 水:1000双氧水:15-25 (高锰酸钾:8-13) 淀粉:300烧碱:28 增强剂:15硼砂: 7.5消泡剂: 适量6.自动贴面机及蜂窝纸板生产用胶(重量比): 水:1000双氧水:20-25 (高锰酸钾:10-15) 淀粉:350烧碱:29 增强剂Q:15硼砂: 7.5消泡剂: 适量针对胶水厂家,可以把淀粉胶水比例做到1:10甚至更高,主要使用在手工胶水机上,做手工贴面彩箱彩盒,保证粘的牢不开胶,干燥快,防潮增强。
单面瓦楞机及瓦楞纸板生产线淀粉粘合剂的配方和制作工艺
单面瓦楞机及瓦楞纸板生产线淀粉粘合剂的配方和制作工艺单面瓦楞机和瓦楞纸板生产线仍在目前使用的二步法制作成品淀粉粘合剂的基础上,适当改进原料配方、用料比例和制作工艺。
其具体原辅料使用、配比和制作方法如下。
1.配方:单位:kg水:1000 淀粉:140-180干燥剂:4-6 烧碱:7-12.5硼砂:5-62.工艺流程和制作方法:①主体容器:水:600kg+淀粉:140-180+干燥剂:4-6kg②载体容器:水:400kg烧碱7-12kg③将充分搅拌溶化后的载体容器内的液体慢慢加入主体容器内经充分搅拌后,将用10倍热水溶化后的硼砂溶液加入主体和载体的混合液中,冬天充分搅拌2小时左右,夏天充分搅拌1小时即制成淀粉粘合剂成品,可以投入贮存罐中待用。
3.注意事项:①主载体容器的混合液搅拌1-2小时后,如发现粘度过低(粘度低于20秒),说明烧碱用量不足,须根据情况适当补加烧碱(要弄清使用的烧碱的净含量),补加烧碱时,可将一定量的烧碱用5-10倍冷水化开,慢慢加入容器,然后继续搅拌约1小时。
②主、载体容器的液体混合后(充分搅拌1-2小时),如发现粘度过大(用涂-4杯测定),高于80秒,则说明烧碱用量过大,要根据情况降低用量,同时采取补救措施给予稀释。
可按配方比例用适量水、淀粉、干燥剂、硼砂配成混合液(不加烧碱)加入制成的较稠的淀粉粘合剂中,充分搅拌即可。
③制成的淀粉粘合剂成品的粘度最好状态是20-60秒(涂-4杯测定)。
其中单面瓦楞机粘合剂粘度最好为30±5秒,三层、五层瓦楞纸板生产线粘合剂粘度最好为40±10秒。
④在三层、五层自动线生产的瓦楞纸板如出现脱胶现象及纸板两边有1-2cm粘接不牢,请检查①施胶量是否过少;②粘合剂粘度是否过低;③粘合剂是否结膜过快,即单面纸板经过涂胶辊再与纸或里纸复合时就部分结膜,如结膜须根据情况降低干燥剂用量。
如不是以上情况,请参照第一章第四节表七。
4.单面瓦楞纸机用粘合剂的参考配方:单位:kg水:1000 淀粉:160 干燥剂:6烧碱:11-12 硼砂:65.三层和五层瓦楞纸板自动生产线用粘合剂的参考配方:单位:kg水:1000 淀粉:180 干燥剂:4-5烧碱:11.5-12.5 硼砂:6使用上述两种淀粉粘合剂的制作工艺和原辅料配比方法制作的淀粉粘合剂,其特点是加入了强固催化剂(简称干燥剂)。
粘合剂的配方,工艺,注意事项等等
粘合剂配方淀粉粘合剂是水、生淀粉、熟浆糊、苛性钠、硼砂和甲醛的混合物,大概比例是:水80%;淀粉20%(其中生淀粉占85%,熟淀粉占15%);苛性钠(淀粉总量的)2.4-2.8%;硼砂(淀粉总量的)2.7-3.2%,约10摩尔;甲醛微量。
美国一些纸箱厂使用的淀粉大多是玉米淀粉。
有的是未经处理的纯玉米粉,有的则经过了化学处理,特别是经过处理的专用淀粉具有良好的稳定粘性和极好的含水性能。
有些淀粉呈粉状,有些为粒状。
颗粒只是粉末围成的松块,用于下糊糟中调配整批糊。
有的工厂使用经过特殊处理的玉米淀粉专门制造一种单一粘度的粘合剂,其胶化点为61℃开始,63℃完成。
虽然胶化点较低,但粘合剂在粘结时像一般的双面机糊一样,胶化迅速。
粘度通常在27~32秒之间。
680加仑的浆糊用500公斤淀粉。
淀粉在常温水中搅动后,其质点分散成乳状,但不会溶解,也不会吸收水分。
如果停止搅动,淀粉则沉淀于底部逐渐结成硬块,一旦硬块型成,再分散就不那么容易了。
分散于水中的淀粉,加热时即开始吸收水分而膨胀。
粘合剂配方中使用的是生淀粉,大约在70℃开始膨胀。
温度升高到90℃,膨胀作用完成。
胶化的淀粉很粘稠,其程度视水中的淀粉量而定。
原料工艺硼砂硼砂也有粉状和粒状之分,细粒状的硼砂最好。
硼砂根据强度分两种级别。
10摩尔硼砂有10个水分子,称10级水硼砂。
5摩尔硼砂有5个水分子,称5级水硼砂。
5摩尔硼砂的浓度较高。
0.35公斤的5摩尔硼砂相当于0.454公斤10摩尔硼砂。
同样量的两种硼砂用错的话,产生的后果是严重的。
如果将硼砂加入生淀粉和水乳液中,然后将混合物加热,淀粉吸水后迅速膨胀,并变得比没加硼砂时更粘稠。
硼砂的添加量有一定的限度,否则的话,会影响淀粉的膨胀,胶化的浆糊会变脆,干燥时呈粉末状态。
苛性钠只要含76%氧化钠,而无添加剂的商品级,屑状粒状或片状皆可适用。
成份相当于98%的氢氧化钠。
苛性钠会吸收空气中的水分后会降低其强度。
因此,包装桶如有损坏,不宜使用。
淀粉胶黏剂的制作
氧化淀粉(制备氧化淀粉乳):在碱性介质中, 用双氧水作氧化剂, 它极易释放出活性氧[O], 它提供的活性氧[O], 先把淀粉中的甲醉基氧化成醛基, 醛基进一步被氧化成极性基竣基一(COOH)。
在碱性介质中, 竣基与Na+结合, 增加了胶质的亲水性和溶解性, 也增强了流动性同时又使淀粉胶具有抗凝冻性的拆离作用, 增加粘合剂的流动性, 且使之易于贮存。
通过H2O2的氧化作用, 淀粉中部分还原性链端(第2、3、6碳位上的醇基)氧化成羧基, 导致淀粉“脱皮”。
每个还原性链端氧化, 便脱掉数以十计的葡萄糖单位, 同时又出现新的还原性链端, 直至氧化结束。
在“脱皮”反应进行到一定程度后, 淀粉开始发生糖贰链断裂, 该反应与氧化深度成正比。
它是一个氧化降解过程。
只要适当控制氧化深度便能制得适合于生产粘合剂的氧化淀粉。
糊化淀粉乳(制备淀粉粘合剂):将液碱加入氧化淀粉乳后, 与淀粉中未被氧化的醉基结合破坏了部分氢键, 使大分子间作用力减弱, 因而溶胀糊化。
淀粉一般与水同煮后, 再加入NaOH,,pH提高, 有助于在淀粉上产生负电荷1从而提高胶液的分散性和粘度。
提高粘接性,耐水性,防腐性:在淀粉粘合剂中添加交联剂硼砂,可以提高其粘结性, 尤其是初步粘合力。
这是因为硼砂能与充分溶胀后的淀粉分子形成网状结构的多核络合物,它与淀粉的络合作用产生负电荷, 有助于淀粉的交联且有利于加快粘合速度, 还能使生成的薄膜坚牢,提高其耐水性, 还具防腐作用。
提高H2O2的分解速度(催化剂):影响分解速度的最重要因素是杂质, 很多金属离子, 如过渡元素中的Fe2,Mn2+,Ni2+,Cu2+,Cr3+,Co2+等都能加速的分解, 故常用它们的盐类作为催化剂。
当氧化反应完毕后, 要终止氧化,可加入还原剂如Na2S2O3,Na2SO3,NaHSO3,MnSO4等使氧化反应终止。
玉米淀粉取材:外观白色或微黄色粉末状水分(%)≤14, 蛋白质(%)≤0.5。
纸箱淀粉粘合剂的配制及使用原理二
书山有路勤为径;学海无涯苦作舟
纸箱淀粉粘合剂的配制及使用原理二
二、使用
(一)影响粘合剂质量的几个因素
1、粘度
粘度高低也是粘合剂初粘度的表现,而初粘度的高低,直接影响到瓦
楞纸板的粘合性能好坏,因此粘合剂的质量控制可以以“粘度”体现出来。
(1)粘度与温度
温度(℃)55 60 65
粘度(初)50 65 140
淀粉粒充分膨润需要一定的温度,主要靠加温及烧碱溶液提供,因此
为了使粘合剂的粘度合适,一定要注意水温的控制和烧碱的添加量。
(2)硼砂与粘度
硼砂(kg)1.8 2
粘度(秒)60 100
专注下一代成长,为了孩子。
玉米淀粉粘合剂的制备
玉米淀粉粘合剂的制备摘要载体的淀粉含量、含碱量、含水量等因素对粘合剂的性能都具有显著的影响,当这些因素有微量的改变时,粘合剂的性能就会有明显改变了。
本文浅略探讨了载体的淀粉含量对粘合剂性能的影响。
关键词:粘合剂淀粉糊化淀粉是一种可再生性天然高分子化合物,具有良好的粘结性和成膜特性,现在全国的淀粉生产厂家众多,其中不乏万吨级生产厂,但改性淀粉的产量有限。
造成这种局面的原因一是改性淀粉的研制起步较晚;二是应用领域尚未扩展开来随着绿色化工产业的发展,玉米淀粉深加工制备各类精细化工产品受到人们的关注,人们在淀粉改性制备和生产各类粘合剂的工艺及应用方面做了大量的研究工作。
淀粉胶粘剂的制作方法有多种,其中碱糊法制得的粘合剂的粘合力强,裱糊后纸板挺度好,且制作方法简单,所以是目前采用比较多的方法之一。
本实验通过改变粘合剂中载体与主体之中的淀粉含量比例,探讨载体与主体中淀粉含量不同所引起的粘度、粘合强度、变压强度等性能的差别。
1应用玉米淀粉粘合剂主要应用于瓦楞纸箱的生产。
经试用,在生产瓦楞纸箱时,粘接强度大、干燥速度快、无泛碱、不返潮、使用方便。
但该粘结剂干燥后很脆,附着力并不强,如漆布和纸板使用淀粉粘结剂粘结,则干燥后很容易从胶层揭开。
因此常在制作时加入甘油增加胶层弹性或使用少量硼砂提高其粘结牢度。
2 玉米淀粉粘合剂的制备2、1药品和仪器药品:玉米淀粉,氢氧化钠、硼砂、自来水仪器:高速旋转搅拌器2、2 制备过程取100ml清水溶解10g玉米淀粉,把2g氢氧化钠溶解于50ml清水中,并在高速旋转搅拌的条件下加入至100ml的淀粉溶液中,氢氧化钠溶液全部加入后继续高速搅拌约15min,制成载体。
将2g硼砂溶于350ml水中,并加入90g淀粉,在高速旋转搅拌的条件下加。
一下方可)1min(至胶液粘度在30min入载体,带载体全部加入后持续搅拌约.改变载体中淀粉含量,分别使其为12g、14g、15g、16g,重复以上步骤制得载体与主体中淀粉含量不同的粘合剂2、3 玉米淀粉粘合剂的成分载主序硼淀氢淀化钠2.00102.0090.002.0088.00122.00②2.00 86.00 14 2.00 ③2.00 85.00 2.00 15 ④2.0084.002.0016⑤产品性能测试31 3、粘度测定将洁净干燥的粘度杯置于支架上,调节水平螺钉使粘度计处于水平位置,手指堵住搪瓷杯,将被测试样的温度调至要求之温度,在粘度杯下面放置200ml然后松开将试样倒满粘度杯中,下口,用玻璃棒将气泡和多余的试样刮入凹槽,手指,使试样流出,同时立即开启秒表,当试样流出中断时,停止秒表,试样从(S),即为试样的条件粘度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
淀粉粘合剂的制作
高强度淀粉粘合剂的制备方法:将玉米淀粉和水经搅拌混合使之溶胀,在搅拌过程中加人催化剂硫酸镍,以使玉米淀粉进行水解,搅拌10min后,加人氢氧化钠水溶液(浓度为25%),使之糊化,糊化时间为15 min,随后放人氧化剂次抓酸钠,使之氧化,氧化时间为10min,然后加人硫代硫酸钠,反应10min,之后放人硼砂或翻砂水溶液,搅拌10min,最后加人磷酸三丁醋,再搅拌10而n后即得成品(上述各步骤均在搅拌混合中进行,水温应在10IC-13℃之间,水温越高反应时间越短,反之反应时间越长)。
