冷热冲击试验箱工作原理
冷热冲击试验原理

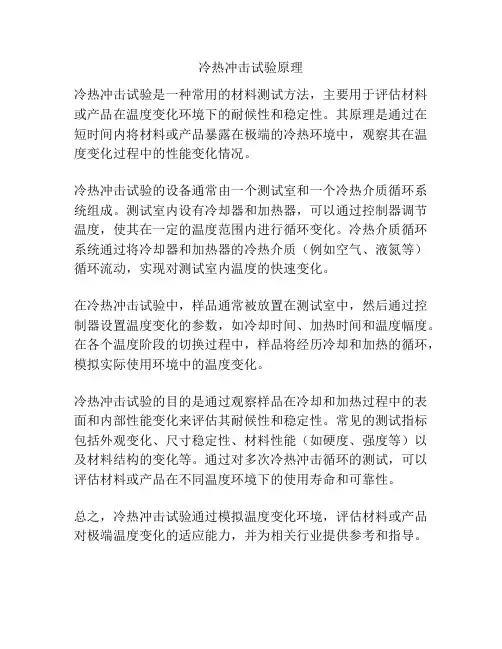

冷热冲击试验原理
冷热冲击试验是一种常用的材料测试方法，主要用于评估材料或产品在温度变化环境下的耐候性和稳定性。
其原理是通过在短时间内将材料或产品暴露在极端的冷热环境中，观察其在温度变化过程中的性能变化情况。
冷热冲击试验的设备通常由一个测试室和一个冷热介质循环系统组成。
测试室内设有冷却器和加热器，可以通过控制器调节温度，使其在一定的温度范围内进行循环变化。
冷热介质循环系统通过将冷却器和加热器的冷热介质（例如空气、液氮等）循环流动，实现对测试室内温度的快速变化。
在冷热冲击试验中，样品通常被放置在测试室中，然后通过控制器设置温度变化的参数，如冷却时间、加热时间和温度幅度。
在各个温度阶段的切换过程中，样品将经历冷却和加热的循环，模拟实际使用环境中的温度变化。
冷热冲击试验的目的是通过观察样品在冷却和加热过程中的表面和内部性能变化来评估其耐候性和稳定性。
常见的测试指标包括外观变化、尺寸稳定性、材料性能（如硬度、强度等）以及材料结构的变化等。
通过对多次冷热冲击循环的测试，可以评估材料或产品在不同温度环境下的使用寿命和可靠性。
总之，冷热冲击试验通过模拟温度变化环境，评估材料或产品对极端温度变化的适应能力，并为相关行业提供参考和指导。
冷热冲击试验箱原理图
冷热冲击试验箱示意图
产品名称：冷热冲击试验箱（冷热冲击机）
厂家名称：东莞环仪仪器科技有限公司
冷热冲击试验机工作原理
三箱式冷热冲击试验机：测试产品在是放置在测试箱，其工作原理是：高温箱和低温箱在准备状态可以设置较试验温度更极端的温度条件，低温箱试验时，低温箱门开启与测试箱组成试验工作空间，进行低温试验，转换进入高温试验时，低温箱门关闭，高温箱们开启与测试箱组成新的试验工作空间，转换的机械动作在小于1s即可完成，温度也可较快稳定，在整个试验过程中受试样品始终不被移动，也无须人工干预。
两箱式冷热冲击试验机：测试产品放置在吊篮内，其工作原理是：通过电机带动吊篮运动来实现高低温的切换和低温转换，测试产品是随吊篮一起移动的。
二箱式相当于将样品分别放入高温区和低温区，所以，和真正的三箱式冷热冲击试验机比，标准不同，得到的“冲击”效果不同。
以下图是冷热冲击试验箱的原理图
东莞环仪仪器科技有限公司。
冷热冲击试验箱用途及原理介绍
冷热冲击试验箱用途及原理介绍冷热冲击试验箱的使用范围广泛，主要应用于电子、电器、汽车、航空航天等行业的产品测试。
比如电子元器件、仪器仪表、汽车零部件、航天器设备等。
通过对产品的连续性、可靠性和耐久性进行测试，可以预先发现产品在极端温度环境中可能出现的问题，帮助企业确定产品设计、制造和包装方案，提高产品的可靠性和竞争力。
1.温度控制系统：冷热冲击试验箱内部有冷热循环气流系统，可以通过控制制冷剂的压缩机、加热装置、风扇等设备来控制试验箱内部的温度。
控制系统可以根据设定的温度曲线，自动调节试验箱内部的温度，并保持在相应的温度范围内。
2.冷热循环气流系统：冷热循环气流系统是冷热冲击试验箱内部温度变化的关键。
它通过调节温度控制系统中的制冷剂的运行状态，将冷气和热气循环引入试验箱内部，并通过风扇将试验箱内部的空气进行强制循环。
这样可以快速将试验箱内部的温度从低温区域调整到高温区域，或者从高温区域调整到低温区域。
3.试验样品装载：试验样品通常通过特殊的样品架或样品夹具装载到试验箱内部。
样品的安装方式和位置需要根据具体的试验要求来确定，以确保样品能够受到适当的冷热冲击。
4.控制参数设定：在进行冷热冲击试验前，需要设定试验箱内部的温度变化曲线、温度保持时间、冷热冲击次数等试验参数，通过控制系统进行设定。
试验箱会按照设定的温度曲线进行冷热循环，直到达到设定的试验要求。
通过冷热冲击试验箱进行测试，可以获取物品在荷载、温度变化、振动等多种条件下的使用情况和性能。
通过不断调整试验参数，可以模拟出各种不同的温度环境，从而充分评估物品在各种极端条件下的可靠性和耐受能力。
总之，冷热冲击试验箱是一种用于测试物品在不同温度条件下的使用性能和耐受能力的实验设备，通过模拟物品在不同温度环境下的使用情况，进行连续性、可靠性和耐久性测试。
它在电子、电器、汽车、航空航天等行业中得到了广泛应用，可以帮助企业提高产品的可靠性和竞争力。
温度冲击试验箱的用途及温度测试原理 温度冲击试验箱工作原理
温度冲击试验箱的用途及温度测试原理温度冲击试验箱工作原理温度冲击试验箱又名冷热冲击试验箱紧要用于测试零部件、材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，藉以在最短时间内试验其热胀冷缩所引起的化学变化或物理损害。
温度冲击试验箱适用于质量掌控的试验室，确定电工电子产品在贮存、运输和使用期间可能碰到的温度快速变化的条件下的适应性，又可充分生产过程中筛选商用产品。
适用的对象包括金属，塑料，橡胶，电子、LED、LCD、通讯组件、汽车配件、化学材料、航天、国防工业、电子芯片IC、半导体陶瓷及高分子材料等行业，可作为其产品改进的依据或参考。
谈到温度，就有高温与低温的分。
高温掌控是个加热的进程，掌控较为简略。
温度冲击试验箱的加热选用独立的加热方法，远红外镍铬合金高速加温电热丝，温度掌控选用P·I·D+S·S·R体系同频道协调掌控，输出功率均由微电脑演算，以达高精度及高效率的用电效益。
为到达疾速的升温速率和高温度，通常是经过添加加热电热丝数量和进步温控软件掌控性能。
温度冲击试验箱的制冷体系选用法国产的泰康全封闭压缩机所构成的单元氟利昂制冷体系。
制冷作业原理是选用逆卡若循环，该循环出两个等温进程和两个绝热进程构成。
制冷剂经压缩机绝热压缩到较高的压力，耗费了的功使排气温度上升，的后制冷剂经冷凝器等温地和相近介质进行热交换将热量传给相近介质。
后制冷剂经截流阀绝热胀大做功，这时制冷剂温度下降。
结尾制冷剂经过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度下降。
此循环循环往复然后到达降温的意图。
高处与低处温试验箱选用平衡调温（BTC），既在制冷体系在接连作业的情况下，掌控体系依据设定的温度点经过PID自动运算输出的成果去掌控加热器的输出量，结尾到达一种动态平衡。
制冷体系的规划使用能量调理技能，既能确保制冷机组正常运转，又能对制冷体系的能耗及制冷量进行有用的调理，使制冷体系保持在可以的运转情形。
两箱式与三箱式冷热冲击试验箱工作原理
两箱式与三箱式冷热冲击试验箱工作原理冷热冲击试验箱从箱体结构分为两箱式冷人冲击箱与三箱式冷热冲击试验箱两种，最大区别就是三箱式比两箱式多一个专门放置样品的工作室。
不同冷热冲击试验箱的工作原理是怎样的呢？两箱式试验箱通过机组的加热系统和制冷系统，分别产生一个高温环境（60℃~200℃）和一个低温环境（-10℃~-80℃），根据温度冲击试验的相关要求，将被试验品放入指定温室的载物篮内，待两温室达到预设温度且稳定时，通过传动机构牵动载物篮，实现篮内被测元件在高低温室间的移动。
移动过程中高低温室相通，被测元件也由高温或低温状态进入另一温室，所以会有大量冷热负荷带入，机组要通过制冷系统或加热系统迅速恢复到各温室预定温度。
当被测元件所在温室温度长时间保持稳定后，再经过传动机构将载物篮反向牵动，把被测元件带回原温室，同样须迅速恢复到预定温度，当温度再次长时间稳定后，再重复上述操作，完成多次温度循环冲击试验。
三箱式内置预冷区、预热区、试验区三个部分，三个区分别独立，三个箱体间通过风门切换不需移动试验产品，冲击常温时，通过鼓风机，把环境温度导入试验空间，排除试验空间热量或冷量，同时高低温槽风门关闭；冲击低温时，高温和常温槽风门关闭，低温槽与试验箱相通，瞬间把预存冷量导入试验箱；冲击高温时，低温和常温槽风门关闭，高温槽与试验箱相通，瞬间把预存热量导入试验箱。
从而达到温度快速交变的目的。
预冷区低温储存室：冷热冲击试验箱箱内温度状态由风道中的加热器、蒸发器以及风机的运作状态决定。
经过膨胀阀节流流出的制冷剂进入运作室内蒸发器后，吸收运作室内热量并气化，使运作室温度降低;气化后的制冷剂被压缩机吸入并压缩成高温度、高压气体进入冷凝器中被冷凝成液体，再经筛检程式，最后通过膨胀阀节流后，重新又进入运作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。
冷热冲击试验箱如此往复回圈运作，使运作室温度降到设置的温度要求高温区设置空气调和室、循环风道、加热装置及循环风机，风道内安装导风板、风门及散流器，高温气体从风道吹出经过试验区回收循环；低温区设置空气调和室、循环风道、加热装置、制冷装置、储冷片及循环风机，风道内安装导风板、风门及散流器，低温气体从风道内吹出，经过试验区回收。
冷热冲击试验箱工作原理
冷热冲击试验箱工作原理首先，冷热冲击试验箱通过使用制冷系统和加热系统来实现温度变化。
制冷系统通过压缩机、冷凝器、膨胀阀和蒸发器等组成，通过循环工质的制冷剂的循环来达到制冷的效果。
加热系统则通过加热丝、加热板等加热元件来提供热源。
制冷系统和加热系统通过控制器进行自动调控，根据试验要求设置制冷和加热时间和温度参数。
其次，在试验过程中，冷热冲击试验箱内部的产品样品放置在测试槽中进行试验。
测试槽一般由不同的材料组成，以满足不同温度条件下的试验需求。
通过开启或关闭制冷系统和加热系统，可以在试验箱内部实现从常温到低温或从常温到高温的温度变化。
在温度快速变化的过程中，制冷系统和加热系统不断工作，在短时间内将温度快速变化到预定的温度区间内，以模拟产品在极端温度条件下的使用情况。
第三，冷热冲击试验箱还具有冷却和加热保持功能。
在温度变化到达设定温度后，试验箱会根据温度控制器的设置，自动保持在设定温度下，保持一段时间后再进行下一次温度变化。
这样可以模拟产品在恒温条件下的使用情况，评估产品在长时间使用过程中的稳定性和耐久性。
最后，冷热冲击试验箱还配备了相应的监测和保护装置。
温度控制器用于监测和调节试验箱内部的温度，确保温度变化符合设定要求。
同时，试验箱还可配备温度传感器和安全继电器等保护装置，以监测和保护试验箱内部的温度过高或过低，避免试验箱和样品的损坏，确保试验的安全和有效进行。
综上所述，冷热冲击试验箱的工作原理是通过制冷系统和加热系统进行温度变化，配合测试槽和控制器进行试验设置和温度控制，模拟产品在极端温度条件下的使用环境，评估产品的耐热性和耐寒性。
同时，它还具备冷却和加热保持功能以及相应的监测和保护装置，以保证试验的安全和准确性。
冷热冲击试验设测试原理
冷热冲击试验设测试原理————————————————————————————————作者：————————————————————————————————日期：冷热冲击试验设备测试原理一、温度如何控制：1.能够生产只控制湿度而不控制温度的设备吗。
2.ASLI经常能够听到这样的提问或者是在讨论环境试验时只提湿度。
二、设备能仅控制温度：没有任何精确性和可重复性。
如果你只是想尽可能的更干或更湿，那么抛开温度控制是可以接受的，但仍然需要测量温度来计算湿度。
（我们通常指的湿度是指相对湿度，而不是单位空气中的绝对含湿量）通常情况下设备上提到的相对湿度都与温度相关联。
温度越高，更多的湿空气才可能保持在一个固定的温度下。
相对湿度是在现有温度下所含水分和这个温度下最多能够保持住的水分的比率(1个标准大气压)。
如果温度改变，相对湿度也会改变——哪怕单位容积内的水分含量并没有变化！所以恒定的温度有助于建立一个稳定的湿度等级。
除此以外，你往往需要一个系统来对箱体干燥或“去湿”。
制冷系统是一种解决方案，低温冷冻盘管吸收空气中的水分，使其冷凝（和家用空调的除湿系统类似）并排出。
化学干燥剂（例如二氧化硅）也可以用来去湿，但是你必须运用一个系统使其持续干燥以保证其去湿性能。
蒸汽也能改变湿度，加湿器（类似家用电热水器）加热水产生蒸汽，增加空气中的含湿量，气化热同时导致整个温度上升。
有一些系统喷雾（或雾化水）来产生水蒸气对环境加湿。
当水变成蒸汽，吸收能量，降低整个空气的温度。
如果空气热量不足以蒸发水，会转化为雾。
考虑到温度对于湿度控制的重要性，在整个湿度控制范围内保证冷冻系统打开（同时避免冷冻系统的突然开闭，导致湿度的突然下降）而运用加热系统（更为方便的开启或关闭）来控制温度。
如果能够精确的控制温度，湿度控制也变得更加容易三、控制系统：1.采用HFC环保冷媒，冷冻系统采用二元式低温回路系统设计，采用欧美原装进口压缩机组，并使用环保冷媒。
冷热冲击试验箱
冷热冲击试验箱简介冷热冲击试验箱是一种专业设备，用于模拟物品在温度变化环境下的耐久性测试，以检验产品的耐用性和可靠性。
该设备能够对产品进行高温、低温、恒温等多种温度环境下的罕见、快速的温度变化。
工作原理冷热冲击试验箱通过加热器和制冷剂来形成稳定的高温、低温环境，并通过液晶屏、计时器、控制器等设备来监控、控制和记录温度变化。
通过设定不同的冲击时间、升温、降温速率等参数，模拟物品在温度变化环境下的受损程度和生命周期，以确保产品的品质符合要求。
主要特点1.冷热冲击试验箱的较快的升降温速度和较短的温度时间可模拟实际环境中的极端情况。
2.设备采用先进的控制系统，具有高精度的温度控制和最佳的时间控制。
3.设备采用先进的制冷技术和环保冷剂，使得温度快速恢复，操作过程中环境友好。
4.设备的外壳采用不锈钢材质，结构牢固，耐用性强。
应用领域1.电子、通信、汽车、航空、制药等行业的产品可通过冷热冲击试验箱进行测试，以确保其在不同温度条件下的可靠性和耐用性。
2.建筑、航空、地铁等领域的材料也可以通过冷热冲击试验箱进行环境测试，检测其在不同温度下的性能和适应能力。
使用注意事项1.在使用设备时，应根据待测试产品的实际需要选择合适的温度范围和温度变化时间，并准确设置参数。
2.在设备使用过程中，应避免大量蒸发，避免湿度过高的情况，以确保设备的长期稳定性和可靠性。
3.设备在长期存储或停用时，应定期对设备进行检查和保养，以确保设备的正常运行。
总结冷热冲击试验箱是一种重要的测试设备，能够模拟物品在不同温度环境下的受损程度和生命周期，以确保产品的品质符合要求。
同时，通过实际应用，发现设备具有操作简单、控制精度高、恢复速度快、结构稳定等优点，因此在各行各业被广泛应用。
北京冷热冲击箱的工作原理以及注意事项
北京冷热冲击箱的工作原理以及注意事项
一、冷热冲击箱的工作原理：
高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。
其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。
后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。
最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。
此循环周而复始从而达到降温之目的。
二、冷热冲击箱的注意事项：
1、于操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果。
若高温测试时，高温热气冲出箱外，十分危险若低温测试时，导致冷冻系统容易结霜，影响测试效果箱门内侧仍然保持高温，造成伤害高温空气可能触发火灾警报，产生误动作。
2、请注意本机必须安全确实的接地，以免产生静电感应。
3、避免于三分钟内关闭再开启冷冻机组。
4、若水冷时，请使用自来水或经处理过之软水，以保持散热系统回路顺畅。
5、如果箱内放置发热试料时，试料电源控制请使用外加电源，不要直接使用本机电源。
6、冷热冲击箱不可倒置安装，必须水平地安置在地板上，使冷热冲击箱之操作门开启方便，减少机械运转时之噪音。
冷热冲击试验箱原理
冷热冲击试验箱工作原理
中国化工仪器网冷热冲击试验箱原理介绍，冷热冲击试验箱适用于电子、电工产品和其他设备在周围大气温度急剧变化条件下的适应性试验，也是筛选电子元器件初期故障的最佳助手。
是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温度及极低温的连续环境下忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。
冷热冲击试验箱满足的试验方法：GB/T2423.1.2、GB/T10592-2008、GJB150.3高低温冲击试验。
冷热冲击试验箱运作原理如下
（1）、高温度储存室：中央控制器从感温元件检测即时信号源，与设定温度信号源进行比较，得到比较信号源，由仪表PID逻辑电路输出信号源控制固态继电器的导通或关断的时间比例调节加热器输出功率大小，从而达到自动控温的目的。
（2）、低温储存室：箱内温度状态由风道中的加热器、蒸发器以及风机的运作状态决定。
经过膨胀阀节流流出的制冷剂进入运作室内蒸发器后，吸收运作室内热量并气化，使运作室温度降低;气化后的工质被压缩机吸入并压缩成高温度、高压气体进入冷凝器中被冷凝成液体，再经筛检程式，最后通过膨胀阀节流后，重新又进入运作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。
如此往复回圈运作，使运作室温度降到设置的温度要求
（3）、冲击温度测试室：由仪表自动控制高低温气阀，在低温或高温度储存室之间切换，分别与高温度箱或低温箱形成闭路空气循环系统，迅速达到试验的目标温度。
试验箱内温度状态由风道中的加热器、蒸发器、及风机的运作状态决定。
试验箱运作室内采用强制轴流“散性”式回圈风运作，可以大大提高设备运行的波动度、均匀度等参数。
冷热冲击箱工作原理
冷热冲击箱工作原理冷热冲击箱的定义与应用冷热冲击箱是一种用于测试产品在极端温度变化环境下的耐久性和可靠性的设备。
它可以模拟产品在极寒或极热环境中的工作情况，对产品的性能进行评估和验证。
冷热冲击箱广泛应用于电子、航空航天、汽车等行业，以确保产品能够在恶劣环境下正常工作。
工作原理概述冷热冲击箱的工作原理基于热力学原理和温度控制技术。
它通过控制箱体内的温度和湿度，以及冷却和加热系统的运行，实现对产品的冷热冲击测试。
主要组成部分冷热冲击箱主要由以下几个组成部分构成： 1. 箱体：通常由可靠的绝缘材料构建，以保持环境温度的稳定性。
2. 冷却系统：用于降低箱体内的温度，通常采用制冷剂或液氮进行制冷。
3. 加热系统：用于提升箱体内的温度，通常采用电加热器或燃气加热器进行加热。
4. 控制系统：用于监测和控制箱体内的温度和湿度，确保测试过程的稳定性和准确性。
5. 传感器：用于实时监测箱体内的温度、湿度、压力等参数。
6. 产品装载系统：用于将被测试产品放置在合适的位置，以保证测试的准确性和可重复性。
工作原理详解冷热冲击箱通过控制冷却系统和加热系统的运行，使得箱体内的温度可以快速地进行冷却或加热，从而模拟出极端温度变化的环境。
工作原理如下： 1. 设置测试温度：根据测试需求设置冷热冲击箱的测试温度范围。
2. 冷却阶段：打开冷却系统，将箱体内的温度迅速降低到设定的低温。
3. 保持时间：在低温状态下，保持一段时间以模拟产品长时间处于低温环境的情况。
4. 加热阶段：关闭冷却系统，打开加热系统，将箱体内的温度迅速升高到设定的高温。
5. 保持时间：在高温状态下，保持一段时间以模拟产品长时间处于高温环境的情况。
6. 循环测试：根据测试要求，可以重复上述的冷却和加热循环多次，以模拟产品在不同温度变化下的工作情况。
7. 结果评估：根据测试结果，评估产品在极端温度环境下的性能和可靠性。
冷热冲击箱的特点和优势特点•温度范围广：冷热冲击箱可以实现非常宽广的温度范围，从极端低温到极端高温，覆盖大部分需求。
冷热冲击试验箱制冷原理是怎样的
冷热冲击试验箱制冷原理是怎样的冷热冲击试验箱是一种广泛应用于电子、仪器仪表、汽车和航空航天等行业的试验设备，用于测试物品在高温、低温、潮湿或干燥等环境下的耐受性。
在试验箱中，物品会不断地经历温度变化，因此为了保证测试结果的准确性，试验箱需要具备精准的温度控制和可靠的制冷装置。
那么，冷热冲击试验箱的制冷原理是怎样的呢？制冷方式先来介绍一下，冷热冲击试验箱通常采用的制冷方式。
根据不同的制冷方式，试验箱的制冷量、耗电量、维护难易度等方面也会有所不同。
压缩机制冷压缩机制冷是目前最常见的制冷方式，应用广泛。
具体来说，利用电机带动压缩机压缩制冷剂，使其从低温低压状态转变为高温高压状态，并通过换热器散热，最终得到低温制冷剂，完成制冷过程。
此种制冷方式优点是制冷效果好、可靠性高，但成本较高、维护难度大，且电耗较高。
热电制冷热电制冷是一种新型的制冷方式，其工作原理为通过热电模块将热电效应转化为制冷。
热电制冷与压缩机制冷相比，无噪音、无振动、高效节能，但其制冷能力相对较弱，且成本昂贵。
吸收式制冷吸收式制冷是利用溶剂对制冷剂进行吸收或放出从而进行制冷，可以使用天然气作为燃料进行加热驱动。
吸收式制冷是一种高效节能的制冷方式，且具有环保和无噪音等优点。
但由于其结构复杂，成本较高，使用范围相对较窄。
制冷原理了解了制冷方式之后，再来探讨一下冷热冲击试验箱的制冷原理。
冷热冲击试验箱需要在较短的时间内将试验箱内部的温度从常温迅速降至低温或升至高温，并且能够保持持续稳定，因此所需的制冷量较大。
试验箱内部通常配备有制冷循环管路和空气循环装置，通过调节这些设备可以实现试验箱内部温度的快速降降或升高，并保持温度的稳定性。
具体来说，制冷循环管路中，传统冷媒制冷剂在压缩机驱动下进行密闭循环，从而完成制冷过程。
试验箱中空气循环装置则由风扇、循环风道等组成，负责传递冷空气或热空气，通过循环维持平衡的温度环境。
在实际应用中，冷热冲击试验箱的制冷力度和制冷效果需要根据实际需要进行调节，以满足不同温度环境下的测试要求。
三箱式冷热冲击试验箱的原理及结构
三箱式冷热冲击试验箱的原理及结构概述三箱式冷热冲击试验箱是一种用于测试产品能否在不同温度下长期正常工作的设备。
产品需要经过一系列的冷热冲击测试，以保证产品在恶劣的工作环境下也能正常工作。
这种试验箱的原理是通过控制试验箱内的温度来模拟不同的环境温度，让产品在不同的温度下进行测试。
本文将介绍三箱式冷热冲击试验箱的原理及结构。
原理三箱式冷热冲击试验箱的原理是利用高效的温度控制系统模拟不同的环境温度，并通过传感器测量试验箱内部的温度变化。
通过控制试验箱内的温度，将产品暴露在不同的温度环境下，以测试产品的性能和可靠性。
同时，通过控制试验箱内的湿度和压力，模拟不同的环境条件，以测试产品的适应能力。
结构三箱式冷热冲击试验箱的结构包括三个部分：高温箱、低温箱和样品箱。
高温箱和低温箱用来模拟不同的温度环境，样品箱用来放置要测试的产品。
高温箱高温箱的主要部件包括加热器、温度控制器、温度传感器和通风装置。
加热器用来加热高温箱的空气，温度控制器用来控制加热器的温度，温度传感器用来测量高温箱内部的温度变化，通风装置则用来排出高温箱内的热空气。
高温箱的作用是模拟高温的环境，将样品箱内的温度升高到测试要求的温度。
低温箱低温箱的主要部件包括制冷器、温度控制器、温度传感器和通风装置。
制冷器用来制冷低温箱内的空气，温度控制器用来控制制冷器的温度，温度传感器用来测量低温箱内部的温度变化，通风装置则用来排出低温箱内的冷空气。
低温箱的作用是模拟低温的环境，将样品箱内的温度降低到测试要求的温度。
样品箱样品箱用来放置要测试的产品，在测试过程中，样品箱会移动到高温箱和低温箱之间，以模拟产品在不同的温度下的工作环境。
样品箱的设计需要满足测试要求，同时要保证安全可靠。
总结三箱式冷热冲击试验箱是一种用于测试产品性能和可靠性的设备，通过模拟不同的温度和环境条件，对产品进行测试。
试验箱由高温箱、低温箱和样品箱组成，利用加热器和制冷器控制试验箱内的温度，通过传感器测量试验箱内部的温度变化，以保证测试的准确性。
冷热冲击试验箱的低温储存室和高温储存室的工作原理 冷热冲击试验工作原理
冷热冲击试验箱的低温储存室和高温储存室的工作原理冷热冲击试验工作原理大家都知道冷热冲击试验箱分为三箱式结构，分别为低温储存室、高温储存室和测试区。
测试区我们一把较好理解，但是对于低温储存室和高温储存室的工作原理，概念较为模糊，下面是总结的工作原理，供大家共享。
A、高温储存室：中央掌控器从感温元件检测即时信号，与设定温度信号进行比较，得到比较信号，由仪錶PID逻辑电路输出信号掌控固态继电器的导通或关断的时间比例调整加热器输出功率大小，从而达到自动控温的目的。
B、低温储存室：箱内温度状态由风道中的加热器、蒸发器以及风机的工作状态决议。
经过膨胀阀节流流出的製冷剂进入工作室内蒸发器后，吸取工作室内热量并气化，使工作室温度降低；气化后的工质被压缩机吸入并压缩成高温、高压气体进入冷凝器中被冷凝成液体，再经筛检程式，最后通过膨胀阀节流后，重新又进入工作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。
如此往復迴圈工作，使工作室温度降到设置的温度要求C、衝击温度测试室：由仪錶自动掌控高处与低处温气阀，在低温或高温储存室之间切换，分别与高温箱或低温箱形成闭路空气循环系统，快速达到试验的目标温度。
试验箱内温度状态由风道中的加热器、蒸发器及风机的工作状态决议。
通过以上的系列叙述，信任大家已经特别了解了冷热冲击试验箱的低温储存室和高温储存室的工作原理，希望能对大家今后的工作有所帮忙。
冷热冲击试验箱的操作方法冷热冲击试验箱接受单片机掌控，电动扬摆、冲击、微机测量、运算、数显结果并可打印等，工作效率高、测试精度高。
在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。
1、检查冷热冲击试验箱，使摆锤刀口处于两支承钳口的中心。
校正钳口间的距离为。
并检查其空打时指针是否从上止点（最大刻度）带至下止点（零刻度）证明确无能量损耗，方能进行正式试验，然后举起摆锤，将摆锤固定于规定的高度，同时把指针拨到最大刻度处，使试验机掌控杆处于冲击试验的准备位置。
冷热冲击试验机原理
冷热冲击试验机原理
冷热冲击试验机是一种用于检测材料在不同温度下的性能变化的重要仪器设备，它能够模拟材料在实际使用中所经历的热冷循环，从而检测材料的性能变化。
冷热冲击试验机的原理是在短时间内将样品的温度迅速由高温到低温、由低温到高温，使样品在热冷循环过程中受到冷热冲击，从而检测材料的性能变化。
冷热冲击试验机一般由恒温箱、冷热冲击试验室和测控系统组成。
恒温箱使用蒸发式制冷系统，能够将室外环境温度稳定地降低到实验室需要的温度，而冷热冲击试验室内部使用压缩机、冷凝器和膨胀阀，能够实现快速冷却与加热，使试样在指定的温度范围内循环冷却、加热，使试样产生冷热冲击，而测控系统可以实时监测并记录试样的温度变化，从而检测材料的性能变化。
冷热冲击试验机的应用范围很广，它可以用于检测各种机械产品，如汽车零部件、电子电器产品、航空航天产品等，以检测其在不同温度下的变形情况和抗冲击性能。
总之，冷热冲击试验机的原理是将样品的温度迅速由高温到低温、由低温到高温，使样品在热冷循环过程中受到冷热冲击，从而检测材料的性能变化。
冷热冲击试验机的应用范围很广，它可以用于检
测各种机械产品，以检测其在不同温度下的变形情况和抗冲击性能。
冷热冲击箱工作原理
冷热冲击箱工作原理冷热冲击箱是一种用于测试产品耐受极端温度变化能力的设备。
它可以模拟产品在极端环境下的使用情况，检验产品是否能够正常工作。
本文将详细介绍冷热冲击箱的工作原理。
一、概述冷热冲击箱由三个部分组成：高温区、低温区和测试区。
高温区和低温区分别可以产生高温和低温环境，而测试区则是用于放置被测物品的地方。
在测试过程中，被测物品会被置于测试区内，然后通过控制高温区和低温区的温度变化来模拟极端环境下的使用情况。
二、高温区1. 加热系统高温区主要由加热系统组成。
加热系统通常采用电加热方式，在箱体内部放置电加热器，通过加热器将空气升温，从而形成高温环境。
2. 控制系统控制系统是控制高温区升温速度和最终达到的高温值的关键。
控制系统通常采用PID控制方式，根据传感器实时监测到的温度值，自动调整加热器的输出功率，以达到设定的高温值。
控制系统还可以设置升温速率，以模拟真实使用环境下的升温速度。
三、低温区1. 制冷系统低温区主要由制冷系统组成。
制冷系统通常采用压缩机制冷方式，在箱体内部放置压缩机和蒸发器，通过蒸发器将空气降温，从而形成低温环境。
2. 控制系统控制系统是控制低温区降温速度和最终达到的低温值的关键。
控制系统通常采用PID控制方式，根据传感器实时监测到的温度值，自动调整压缩机的输出功率，以达到设定的低温值。
控制系统还可以设置降温速率，以模拟真实使用环境下的降温速度。
四、测试区测试区是放置被测物品的地方。
测试区通常位于高温区和低温区之间，并且与高低两个区域隔离开来。
测试区内部有一个移动平台或者转盘，在测试过程中可以将被测物品移动到不同的温度区域中，以模拟真实使用环境下的温度变化。
五、工作原理冷热冲击箱的工作原理是通过控制高温区和低温区的温度变化来模拟极端环境下的使用情况。
具体工作流程如下：1. 预热阶段首先，将箱体内部升温至设定的高温值。
在预热阶段，控制系统会根据设定的升温速率自动调节加热器输出功率，并且实时监测箱体内部的温度值，以确保升温速度和最终达到的高温值符合要求。
冷热冲击试验箱安全操作规程范文
冷热冲击试验箱安全操作规程范文一、试验箱概述及适用范围冷热冲击试验箱是一种专用试验设备，用于模拟环境温度变化而进行的试验。
本操作规程适用于冷热冲击试验箱的安全操作。
二、试验箱的基本原理1. 冷热冲击试验箱采用空气传导方式进行温度变化传递。
2. 通过控制试验箱内外温度差，快速实现试验对象的冷、热冲击试验。
三、安全操作前的准备工作1. 试验箱工作环境应保持通风良好，环境温度适宜。
2. 确认试验箱电源已接地，并符合相关安全要求。
3. 检查试验箱外部是否有明显损坏或异物，如有应维修或清除。
四、试验箱的操作步骤1. 打开试验箱门，将试验样品放入试验箱内。
注意将试验样品放置稳固，以防试验过程中滑动或倾斜导致意外伤害。
2. 关闭试验箱门并锁紧，确保试验箱内空气密封。
3. 打开试验箱控制面板，将试验参数设定在操作要求范围内，包括温度变化速率、冷、热温度范围、保温时间等。
4. 按下启动按钮，试验箱开始运行。
5. 在试验过程中，定期观察试验箱的运行状态，确保设备正常工作。
6. 若试验箱出现异常情况，如设备故障或温度超出设定范围等，应立即停止试验，排除故障后再进行下一步操作。
7. 试验箱运行结束后，按下停止按钮，关闭试验箱控制面板。
8. 打开试验箱门，将试验样品取出，注意防止触摸到高温部件以免烫伤。
9. 检查试验箱内是否有残留的试验样品或杂物，如有应及时清理。
10. 关闭试验箱门并锁紧。
五、注意事项1. 在试验过程中，严禁将手或其他物体伸入试验箱内部以免发生意外伤害。
2. 提示附近人员注意试验箱运行过程中的高温和噪音，确保工作区域的安全。
3. 试验箱相关操作人员应熟悉试验箱的安全操作规程，并配备必要的个人防护用品，如防护眼镜、手套等。
4. 禁止在试验过程中随意关闭或断电试验箱，以免引发设备故障或样品损坏。
5. 在试验结束后，应及时做好试验箱的清洁工作，保持设备的良好状态。
6. 定期对试验箱进行维护保养，确保设备正常运行。
三箱冷热冲击试验箱工作原理
三箱冷热冲击试验箱工作原理今天来聊聊三箱冷热冲击试验箱工作原理的那些事儿。
您想啊，我们夏天突然走进空调房，会感觉一阵凉爽，身体短时间就经历了冷热交替，这跟冷热冲击试验箱有点类似。
三箱冷热冲击试验箱呢，它主要有三个工作室，高温室、低温室和测试室。
先来说说它的大概流程原理吧。
打个比方，这就像是一个舞台上有三扇门，试件放在中间的测试室就像站在舞台中央。
样品先稳定在一个温度环境下，比如说常温，就像演员在准备状态。
这就要说到它开始工作的时候了。
比如说要做一个从高温冲击到低温的测试。
测试室与高温室之间的门就会打开，高温空气迅速涌入测试室，把试件所在的环境迅速变成高温状态，这个速度挺快的，就像一阵热风突然吹来。
等试件在这个高温环境保持一段时间，像演员在高温场景里表演了一会儿，测试室和高温室的门关闭，然后测试室与低温室的门迅速打开，低温空气一下子冲进来，试件就快速进入低温环境了，这时候试件就像掉进了冰窟窿一样。
然后观察试件在这种快速冷热交替下的反应。
有意思的是，这里面涉及到热量交换的原理呢。
热空气进入测试室，是通过空气循环系统，把高温室的热量快速传递进来。
冷空气进来也是同样的道理，这就好比是用两个不同温度的水管向一个水池里放水，水流的速度就是热量传递的速度。
不过老实说，我一开始也不明白为什么能这么快速地实现温度的转换，后来研究发现这里面的风道设计、加热制冷装置的功率都起到了关键作用。
这里有一些学习时候的趣事可以分享。
当我看到那些复杂的风道结构时，真的有点头大，就像看着一团乱麻似的。
后来我从基本的空气流动去理解，慢慢就清晰了。
说到这里，你可能会问，这么快速的温度转换，怎么保证各个地方的温度都能比较均匀呢？这就涉及到一个很重要的部分，就是它的气流循环装置的设计得很巧妙。
在这个三箱结构里，合理的风道布局就像城市规划里的交通道路系统一样，让热量（可以比作人和车）能快速而且均匀地到达各个角落。
从实用价值来看，三箱冷热冲击试验箱在电子、汽车、航空航天等很多行业都有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷热冲击试验箱工作原理
首先，冷热冲击试验箱通过内置的制冷系统将试验箱的温度降低到低
温状态。
制冷系统通常由蒸发器、压缩机、冷凝器和膨胀阀组成。
蒸发器
将制冷剂蒸发成气体，并通过压缩机将其压缩成高温高压气体。
然后，高
温高压气体通过冷凝器散热，再通过膨胀阀降压，成为低温低压气体，供
给蒸发器进行循环制冷。
接下来，加热系统开始工作，将试验箱的温度升高到高温状态。
加热
系统通常由电加热器、风扇和温度传感器组成。
电加热器通过电能将电流
转化为热能，然后通过风扇将热空气均匀地吹到试验箱内。
温度传感器用
于监测箱体的温度，并将温度信号反馈给控制系统，以便进行控制和调节。
在制冷和加热系统的作用下，试验箱内部的温度会快速升温或降温，
达到设定的高温或低温条件。
然后，循环系统开始工作，循环冷却或加热
试验箱内的空气。
循环系统通常由风扇、风道和过滤器组成。
风扇通过转
动产生气流，将空气引入风道，并经过过滤器过滤，使空气清洁。
循环的
气流可以快速均匀地将热量传递到试验样品上，从而使其达到设定的温度。
最后，传导系统起到辅助作用，通过导热传导的方式，使样品能够更
加迅速地达到设定的温度。
传导系统通常由金属架或导热板组成，其具有
良好的导热性质，能够将热量迅速传递给试验样品。
传导系统在试验箱的
不同区域分布，可根据测试需求进行调整。
总结起来，冷热冲击试验箱的工作原理是通过制冷、加热、循环和传
导四个步骤，通过内置的制冷系统和加热系统，控制试验箱的温度进行快
速变化。
循环系统通过风扇和风道使空气循环，加速温度的变化过程。
传
导系统通过导热传导的方式，帮助样品更加迅速地达到设定的温度。
冷热
冲击试验箱的工作原理能够帮助用户对产品在极端温度下的性能进行准确评估，以及寻找和解决产品在温度变化环境中的问题。
