两线制传感器原理

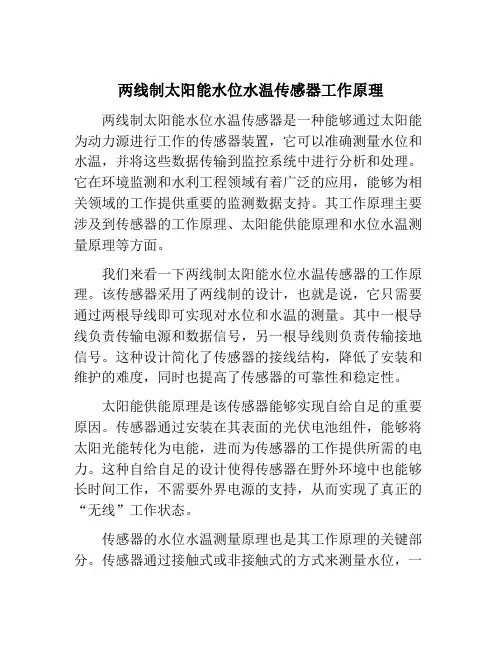

两线制太阳能水位水温传感器工作原理
两线制太阳能水位水温传感器工作原理两线制太阳能水位水温传感器是一种能够通过太阳能为动力源进行工作的传感器装置，它可以准确测量水位和水温，并将这些数据传输到监控系统中进行分析和处理。
它在环境监测和水利工程领域有着广泛的应用，能够为相关领域的工作提供重要的监测数据支持。
其工作原理主要涉及到传感器的工作原理、太阳能供能原理和水位水温测量原理等方面。
我们来看一下两线制太阳能水位水温传感器的工作原理。
该传感器采用了两线制的设计，也就是说，它只需要通过两根导线即可实现对水位和水温的测量。
其中一根导线负责传输电源和数据信号，另一根导线则负责传输接地信号。
这种设计简化了传感器的接线结构，降低了安装和维护的难度，同时也提高了传感器的可靠性和稳定性。
太阳能供能原理是该传感器能够实现自给自足的重要原因。
传感器通过安装在其表面的光伏电池组件，能够将太阳光能转化为电能，进而为传感器的工作提供所需的电力。
这种自给自足的设计使得传感器在野外环境中也能够长时间工作，不需要外界电源的支持，从而实现了真正的“无线”工作状态。
传感器的水位水温测量原理也是其工作原理的关键部分。
传感器通过接触式或非接触式的方式来测量水位，一般采用压力传感器或浮子式传感器来实现相对精准的水位测量。
对于水温的测量，则一般通过温度传感器来实现，能够快速、准确地获取水体的温度信息。
通过这些测量装置获取的水位和水温数据，再经过传感器内部的数据采集模块进行处理，最终通过数据通讯接口传输到监控系统中，为用户提供实时的环境数据。
两线制太阳能水位水温传感器的工作原理涉及到传感器的两线制设计、太阳能供能原理和水位水温测量原理等多个方面。
该传感器能够在户外环境中长时间稳定工作，并能够准确测量水位和水温，为环境监测和水利工程等领域提供重要的技术支持。
随着科技的不断进步，相信这种传感器在未来会有更广泛的应用和更高的发展空间。

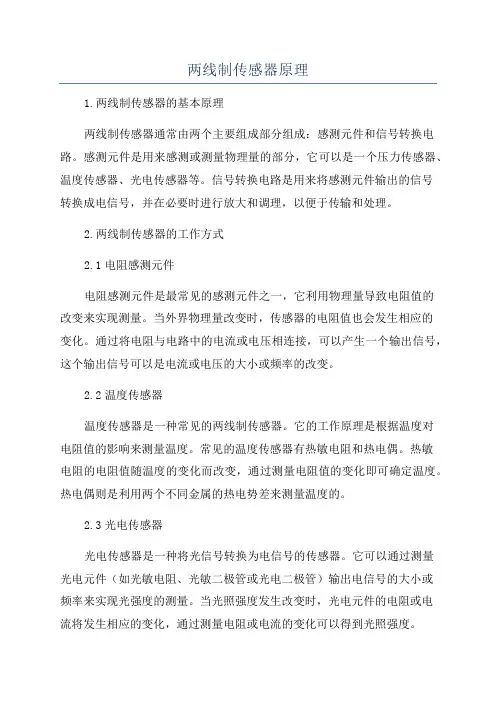

两线制传感器原理
两线制传感器原理1.两线制传感器的基本原理两线制传感器通常由两个主要组成部分组成：感测元件和信号转换电路。
感测元件是用来感测或测量物理量的部分，它可以是一个压力传感器、温度传感器、光电传感器等。
信号转换电路是用来将感测元件输出的信号转换成电信号，并在必要时进行放大和调理，以便于传输和处理。
2.两线制传感器的工作方式2.1电阻感测元件电阻感测元件是最常见的感测元件之一，它利用物理量导致电阻值的改变来实现测量。
当外界物理量改变时，传感器的电阻值也会发生相应的变化。
通过将电阻与电路中的电流或电压相连接，可以产生一个输出信号，这个输出信号可以是电流或电压的大小或频率的改变。
2.2温度传感器温度传感器是一种常见的两线制传感器。
它的工作原理是根据温度对电阻值的影响来测量温度。
常见的温度传感器有热敏电阻和热电偶。
热敏电阻的电阻值随温度的变化而改变，通过测量电阻值的变化即可确定温度。
热电偶则是利用两个不同金属的热电势差来测量温度的。
2.3光电传感器光电传感器是一种将光信号转换为电信号的传感器。
它可以通过测量光电元件（如光敏电阻、光敏二极管或光电二极管）输出电信号的大小或频率来实现光强度的测量。
当光照强度发生改变时，光电元件的电阻或电流将发生相应的变化，通过测量电阻或电流的变化可以得到光照强度。
3.信号转换电路感测元件输出的信号通常需要经过信号转换电路进行放大、调理和转换，以便于传输和处理。
常见的信号转换电路包括运算放大器、滤波器、模数转换器等。
运算放大器可以对信号进行放大和调理，滤波器可以去除杂散信号和噪声，模数转换器可以将模拟信号转换为数字信号。
4.两线制传感器的特点和应用两线制传感器具有结构简单、体积小、功耗低、可靠性高等特点。
它们广泛应用于工业自动化、环境监测、生物医学、通信、交通等领域。
例如，压力传感器可用于测量液体或气体的压力，温度传感器可用于测量空气或物体的温度，光电传感器可用于检测物体的存在与否、颜色等。
两线霍尔轮速传感器工作原理
两线霍尔轮速传感器工作原理两线霍尔轮速传感器是一种用于测量车辆轮胎转速的重要传感器。
它采用霍尔效应原理，能够快速、准确地测量车轮的转速，广泛应用于汽车、摩托车等交通工具的安全控制系统中。
霍尔效应是当电流通过具有磁场的材料时产生的电压差异的现象。
在两线霍尔轮速传感器中，传感器的两端分别连接电源和接收电路。
当车轮转动时，传感器的磁敏元件会受到车轮上的磁场影响，产生霍尔电压。
这个电压信号会经过放大电路和滤波电路的处理，然后传递给控制单元进行分析和处理。
两线霍尔轮速传感器具有以下几个特点：1. 非接触式测量：与其他传感器相比，两线霍尔轮速传感器无需接触轮胎或车轮，只需要附近有磁场即可进行准确测量。
这样可以避免传感器与车轮间的摩擦和磨损，提高传感器的使用寿命。
2. 高精度测量：两线霍尔轮速传感器采用了精密的磁敏元件和信号处理技术，能够实现高精度的转速测量。
无论是低速行驶还是高速行驶，传感器都能够快速、准确地反馈车轮的转速信息。
3. 抗干扰能力强：两线霍尔轮速传感器在设计时考虑了抗干扰的能力，能够有效地抵抗外界电磁干扰和温度变化的影响。
这样可以保证传感器的稳定性和可靠性，减少误差和故障。
两线霍尔轮速传感器在实际应用中有着广泛的用途：1. ABS系统：在汽车的防抱死制动系统中，两线霍尔轮速传感器能够实时监测车轮的转速，根据转速的变化调整制动力度，保证车轮在制动时不会出现打滑现象，提高制动效果和行驶安全性。
2. 牵引力控制系统：在高性能汽车或四驱车的牵引力控制系统中，两线霍尔轮速传感器可以通过监测车轮的转速和车辆的加速度等指标，实时调整车轮的扭矩分配，保持车辆在高速行驶或复杂路况下的稳定性和操控性。
3. 差动锁控制系统：在越野车或卡车的差动锁控制系统中，两线霍尔轮速传感器可以监测车轮的转速差异，判断车辆的转向角度和地形情况，自动调节差速器的锁紧程度，确保车轮能够保持合适的抓地力，增加车辆通过性。
总之，两线霍尔轮速传感器基于霍尔效应原理，通过测量车轮的转速来实现对车辆运动状态的监测和控制。
两线制4-20ma原理
两线制4-20ma原理4-20mA（毫安）是一种常见的电流信号传输标准，常用于工业控制系统中，例如传感器和执行器之间的信号传递。
两线制（Two-Wire）4-20mA是指使用两根导线进行信号传输的系统。
以下是两线制4-20mA的基本原理：1.电流范围：4-20mA的范围表示电流信号的范围。
在正常运行情况下，传感器或设备产生的电流在4mA到20mA之间变化，对应了相应的测量范围。
4mA通常表示零点，而20mA表示满量程。
2.两线制：使用两根导线进行信号传输，其中一根是电流的信号线，另一根是信号线和电源的共地线。
这简化了布线，降低了系统的成本，因为只需要两根导线就能传输电源和信号。
3.电流信号：在4-20mA标准中，电流信号的范围对应于测量值的范围。
例如，一个温度传感器可能在25摄氏度时输出4mA的电流，而在75摄氏度时输出20mA的电流。
这种方式对比电压信号更抗干扰，因为电流信号不容易受到电阻和线路阻抗的影响。
4.设备供电：在两线制4-20mA系统中，通常使用环回供电（Loop-Powered）方式。
即，传感器或设备通过同一根导线接收电源供电。
这就要求设备能够工作在非常低的电流下，以确保在电流范围内提供足够的电源。
5.信号解析：接收端的控制系统测量电流值，并将其解析为相应的物理量，例如温度、压力或液位。
通常，控制系统中有专门的模块或电路用于解析4-20mA电流信号。
总体来说，两线制4-20mA系统的优势在于抗干扰性强、布线简单、成本相对较低，因此在工业环境中被广泛应用于传感器和执行器的信号传输。
2线碰撞传感器的工作原理
2线碰撞传感器的工作原理
1. 两根电线
2线碰撞传感器由两根电线组成,电线之间有一定距离间隙。
2. 电源供电
两根电线分别连接到电源的正负极,形成一个简单的电路。
3. 电流产生磁场
当通电后,电流在电线中流动,根据电流产生磁场的原理,环绕电线会形成磁场。
4. 磁场相互感应
两根电线的磁场会相互感应,根据电磁感应定律,会在电线间感应出电压。
5. 检测电压
在电路中设置检测两线间的感应电压变化。
6. 碰撞导致变化
当传感器受到碰撞,两根电线间距离发生变化,相互间的磁场强度和感应电压也随之变化。
7. 电压信号输出
根据电压的变化判断是否发生了碰撞contact,并将电压信号输出到后续电路。
8. 设置阈值
通过设置合适的电压阈值,来区分碰撞和非碰撞情况。
9. 控制执行动作
传感器输出信号可以连接到控制器,当发生碰撞时,执行预设的动作。
10.应用广泛
这种传感器简单实用,价格低廉,应用广泛。
综上所述,2线碰撞传感器使用简单电路检测碰撞导致的电压变化,来实现对碰撞接触的感知,工作原理简单实用。
两线制传感器原理
两线制传感器原理今天咱们来唠唠两线制传感器这个超有趣的小玩意儿。
你知道吗？两线制传感器就像是一个小小的情报员呢。
它主要的任务就是感知周围环境的某些变化，然后把这个消息传出去。
比如说，它能察觉到温度是不是升高了呀，压力是不是变大了之类的。
那它为啥叫两线制呢？这就很简单啦，就像它只有两条“小辫子”一样。
这两条线可不得了，它们承担着超级重要的任务。
一条线负责把传感器的电源给接通，就像是给传感器这个小士兵送粮食，让它有力气干活。
另一条线呢，就负责把传感器探测到的信息传出去，就像是小士兵把打探到的情报送回总部。
传感器里面啊，其实有好多神奇的小部件在协同工作。
就拿检测温度的两线制传感器来说吧。
它里面有一个对温度特别敏感的元件，这个元件就像是一个小小的温度计精灵。
当温度发生变化的时候，这个精灵就会发生一些变化。
比如说温度升高了，它可能内部的电阻就会跟着改变。
这种改变可不能就这么悄无声息地发生呀，它会通过那两条线，把这个变化的消息告诉外面的设备呢。
再说说压力传感器吧。
想象一下，传感器里面有一个小小的压力感应区域，就像一个超级敏感的小鼓面。
当有压力作用在这个小鼓面上的时候，它就会像小鼓被敲响了一样，内部产生一些信号的变化。
然后呢，这个变化就会顺着那两条线，像小电流的快递员一样，快速地把压力的信息送出去。
两线制传感器的这种设计啊，真的是超级巧妙。
它不需要太多复杂的线路，就像一个简约而不简单的小能手。
它能在很多地方大显身手呢。
比如说在一些工业生产的流水线上，它可以随时监测机器设备的温度或者压力情况。
如果哪个机器的温度过高了，就像一个人发烧了一样，传感器就会立马把这个消息传出去，然后人们就可以赶紧采取措施，给机器降降温，避免机器生病罢工啦。
而且啊，两线制传感器还很“坚强”呢。
它可以在比较恶劣的环境里工作。
像有些工厂里，环境又脏又乱，还有很多灰尘或者小颗粒，两线制传感器就像一个勇敢的小战士，坚守在自己的岗位上，默默地完成自己的任务。
2线霍尔传感器工作原理
2线霍尔传感器工作原理1.材料选择：霍尔传感器通常采用霍尔元件，利用半导体材料（如硅或镓砷化物）制成。
这些材料具有较高的霍尔系数，即在给定的电流下产生的霍尔电压大小。
2.构造：2线霍尔传感器由一个霍尔元件和一个负载电阻组成。
霍尔元件具有三个电极：电源电极（VCC）、地电极（GND）和输出电极（OUT）。
负载电阻连接在霍尔元件的输出电极和地电极之间。
3.工作方式：在正常工作条件下，霍尔元件通过VCC电源连接，电流流经元件，沿着材料的宽度方向形成电流密度。
当磁场靠近霍尔传感器时，磁场与电流方向垂直，产生一侧相对于另一侧的霍尔电压差。
这个霍尔电压差会导致输出电极上的电压变化。
根据霍尔电压差的大小和方向，可以确定是否有磁性物体靠近传感器。
4. 输出信号处理：霍尔电压差通过负载电阻Rload导致输出电压的变化。
当磁场靠近传感器时，电阻Rload上的电压变化可以通过检测电路（比如差分放大器、运算放大器等）进行放大和处理，得到一个可供测量和判断的输出信号。
1.低功耗：因为只有2条电线，所以传感器不需要额外的电源线路，减少了功率消耗。
2.反应速度快：2线霍尔传感器由于没有额外的电源电路和数字电路，从而减少了信号处理的时间延迟，使得传感器的反应速度更快。
3.安装简单：2线霍尔传感器体积小，安装方便，可以与其他电路集成在一起。
4.广泛应用：2线霍尔传感器常用于接近开关、限位开关、速度测量等领域。
它们可以检测金属物体、磁体和磁场的存在，被广泛应用于自动控制、电子设备、汽车工业等领域。
总结起来，2线霍尔传感器利用霍尔效应来检测靠近的磁性物体。
它具有低功耗、快速响应和简单安装等优势，在许多领域中得到广泛应用。
两线制太阳能水位水温传感器工作原理
两线制太阳能水位水温传感器工作原理
两线制太阳能水位水温传感器是一种用于测量水位和水温的传
感器，它基于光电效应和温度变化原理工作。
下面将详细介绍其工
作原理。
1. 光电效应原理：
光电效应是指当光照射到某些物质表面时，物质中的电子会被
激发，从而产生电流。
在两线制太阳能水位水温传感器中，使用的
是光敏电阻或光敏二极管作为光电元件。
当光照射到光电元件上时，光电元件的电阻或电流会发生变化，通过测量电阻或电流的变化，
可以得到光照强度的信息。
2. 水位测量原理：
两线制太阳能水位水温传感器主要通过测量光照强度的变化来
间接测量水位的高低。
传感器的光电元件一般被安装在传感器的底部，当水位较低时，光照强度较高，光电元件的电阻或电流较小；
当水位较高时，光照强度较低，光电元件的电阻或电流较大。
通过
测量光电元件的电阻或电流大小，可以推算出水位的高低。
3. 水温测量原理：
两线制太阳能水位水温传感器还可以通过测量光电元件的温度
变化来间接测量水温。
光电元件的温度与光照强度有关，当光照强
度较高时，光电元件会受到光的照射而升温；当光照强度较低时，
光电元件则会因为光的吸收较少而降温。
通过测量光电元件的温度
变化，可以推算出水温的变化。
总结起来，两线制太阳能水位水温传感器利用光电效应原理，
通过测量光电元件的电阻、电流或温度变化来间接测量水位和水温。
这种传感器具有简单、可靠、无需外部电源等优点，广泛应用于水位、水温监测等领域。
传感器二、三、四线制
传感器三种接线方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。
3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，
其值达到10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。
测量时取两者的电位差。
虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿。
四川积健联合工业科技有限公司专为各种传感器提供校验设备。
如patan-130、patan-130Y、patan-600、patan-600Y，是专门为热电偶、热电阻温度传感器而设计的温度校验仪。
二根线传感器工作原理
二根线传感器工作原理嗨，朋友！今天咱们来唠唠二根线传感器那点事儿。
这二根线传感器啊，就像是一个小小的机灵鬼，虽然只有两根线，但本事可不小呢！咱先来说说这二根线传感器的基本结构吧。
你看啊，它就这么简简单单的两根线，可别小瞧了它们。
这两根线就像是传感器的小胳膊小腿，一根负责把外面的信息传进来，另一根呢，就负责把传感器自己的一些状态或者信号再传出去。
就好比是两个人在传小纸条，一个写了外面世界的情况递进来，另一个再把传感器想说的话递出去。
那它到底是怎么感知外面的世界的呢？这就很有趣啦。
比如说有些二根线的温度传感器吧。
它里面有一种特殊的材料，这种材料啊，就像是一个超级敏感的小鼻子，对温度特别敏感。
当温度发生变化的时候，这个材料的一些特性就跟着变了。
比如说它的电阻可能会变大或者变小。
你想啊，就像人热的时候会出汗，冷的时候会打哆嗦一样，这个材料在温度变化的时候也有自己的反应。
然后呢，这种电阻的变化就会通过那两根线传出去。
就好像这个小鼻子闻到了温度的变化，然后赶紧告诉外面的世界，“温度变啦，变啦！”再说说二根线的压力传感器。
这压力传感器就像是一个小小的大力士在感受压力。
当有压力作用在传感器上的时候，它里面的一些结构就会被挤压或者拉伸。
这一挤压或者拉伸啊，就又引起了类似电阻或者电容之类的电学量的变化。
然后呢，这个变化就顺着那两根线像小电流一样跑出去啦。
这就好比是大力士被压了一下或者拉了一下，然后赶紧喊，“我被欺负啦，压力来啦！”通过那两根线把这个消息传递出去。
你可能会想，这两根线怎么就能准确地把这些信息传出去呢？这就像是它们之间有个小暗号一样。
在电路里，根据一些特定的规则，不同的电学量变化就代表着不同的外界情况。
比如说，对于某个二根线传感器，电压升高一点可能就代表温度升高了十度，或者压力增大了多少多少。
这就像是传感器和接收信息的设备之间有个秘密的语言，它们就靠着这两根线来交流这种秘密语言。
而且啊，这二根线传感器的应用可广泛了呢。
认识两线制传感器
认识两线制传感器标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]开篇:认识两线制传感器工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA 供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
二线电测原理
二线电测原理
二线电测原理是通过只给被测物品施加直流电压，测量电流大小，利用欧姆定律求出被测电阻的大小。
二线制测量方式只利用两根导线去连接被测电阻，这种接法简单、费用低，在实际生活中广泛应用。
但是，导线本身也具有电阻，而且该电阻会随环境温度的变化而变化，这就会给电阻测量带来不确定的附加误差。
同时，由于测量回路和电流回路无法分开，表笔和待测点之间的接触电阻也不可避免，会引入误差源。
因此，二线电测原理在实际应用中需要注意导线电阻和接触电阻对测量结果的影响。
对于大电阻的测量，导线电阻可以忽略不计，但对于小电阻的测量，导线电阻和接触电阻的影响就不能忽略了。
此时，需要采用更为精确的测量方法，如四线制测量电阻，以减小误差。
总的来说，二线电测原理是一种简单、实用的电阻测量方法，但在实际应用中需要根据具体情况选择合适的测量方式，以确保测量结果的准确性。
2线制传感器原理
2线制传感器原理一、电压差动原理电压差动原理是利用两个电位之差来检测物理量的变化。
当被测量变化时，两电位之差也随之改变，通过测量这个电位差来反映被测量的变化。
这种原理广泛应用于压力、位移、速度等物理量的测量。
二、电流转换原理电流转换原理是将被测物理量转换为电流信号，再通过测量电流信号来反映被测物理量的变化。
常用的电流转换原理有热电偶、热电阻等，这些传感器利用了不同金属材料在不同温度下产生的热电效应或电阻率的变化来测量温度。
三、惠斯登电桥原理惠斯登电桥是一种测量电阻的电路，其基本原理是将被测电阻与标准电阻进行比较，通过测量两者的差值来计算被测电阻的阻值。
惠斯登电桥广泛应用于各种电阻的测量，如温度、压力等。
四、热电效应原理热电效应是指当两种不同金属材料接触并处于不同温度时，会产生电动势的现象。
热电效应原理就是利用这个现象来测量温度变化的。
当温度变化时，热电偶的电动势也会随之改变，通过测量这个电动势可以反映温度的变化。
五、光电效应原理光电效应是指光子通过照射光敏材料，使其电子从束缚状态进入自由状态，从而产生电流的现象。
光电效应原理就是利用这个现象来测量光照强度的。
当光照强度改变时，光敏电阻的阻值也会随之改变，通过测量这个阻值可以反映光照强度的变化。
六、霍尔效应原理霍尔效应是指当磁场穿过导磁材料时，在其侧面会产生电动势的现象。
霍尔效应原理就是利用这个现象来测量磁场强度的。
当磁场强度改变时，霍尔元件的输出电压也会随之改变，通过测量这个电压可以反映磁场强度的变化。
七、磁阻效应原理磁阻效应是指磁性材料的电阻率会随着磁场的变化而改变的现象。
磁阻效应原理就是利用这个现象来测量磁场强度的。
当磁场强度改变时，磁阻元件的电阻值也会随之改变，通过测量这个电阻值可以反映磁场强度的变化。
八、压电效应原理压电效应是指某些晶体或陶瓷材料在受到压力时会产生电压的现象。
压电效应原理就是利用这个现象来测量压力的。
当压力改变时，压电传感器的输出电压也会随之改变，通过测量这个电压可以反映压力的变化。
两线制传感器工作原理
两线制传感器工作原理
两线制传感器（3-Wire sensors）是一种常见的传感器类型，同时也是一种数字式输出的传感器。
它们通常被用于检测机器的位置、接近和距离，以及其他许多用途。
两线制传感器的工作原理是很简单的。
它们由三条电线组成，其中两条用于电源和地线，而第三条则用于信号输出。
当传感器探测到物体时，它会在信号输出电线上输出一个信号。
这个信号可以是数字信号，也可以是模拟信号。
两线制传感器的输出信号通常是数字信号。
当物体被探测到时，传感器输出1，否则输出0。
这个信号可以直接连接到计算机，或者其他数字设备中，方便快捷。
两线制传感器也可以输出模拟信号，但是这种输出信号较为复杂，需要使用特定的电路，以及更高的技术要求。
两线制传感器的应用非常广泛。
它们可以被用于自动化生产线上，以控制机器的位置及移动。
例如，当机器接近特定位置时，传感器可以触发一个信号，告知机器向移动。
由此，自动化生产线上的工程人员可以去监测其他的工作。
除此之外，两线制传感器也可以被用于汽车、电子设备及外界环境的检测。
例如，汽车中的排放传感器可以通过探测汽车废气中的化学成分，来告知驾驶员汽车是否符合排放标准。
这同样需要两线制传感器来实现。
总体来看，两线制传感器作为一种常见的传感器，其功能和使用范围都是非常广泛的，其工作原理也是很简单的。
通过对其深入了解，我们可以更好地运用两线制传感器，满足不同的需求。
两线制传感器原理
两线制传感器原理一、引言随着科技的发展，传感技术在各个领域的应用越来越广泛。
传感器是一种能够感知、检测环境中各种物理量或者化学量的装置。
它能够将感知到的物理量或者化学量转换为电信号输出，以便于人们进行数据分析、处理和应用。
有很多种类的传感器，其中一种常见的类型是两线制传感器。
本文将从以下几个方面对两线制传感器的原理进行详细阐述。
二、两线制传感器的定义两线制传感器是一种集感知、检测和数据传输于一体的传感器。
它采用两条电线进行信号的传输，一条电线用来传输电信号，另一条电线用来传输信号的地线。
两线制传感器主要用于测量一些连续量或者离散量，如温度、压力、流量等。
三、两线制传感器的工作原理1.供电电源：两线制传感器需要一个供电电源来为传感器提供所需的电能。
这个电源可以是直流电源或者是交流电源，根据不同的应用来选择。
2.传感器元件：两线制传感器中关键的部分是传感器元件，它负责感知环境中的物理量或者化学量，并将其转换为电信号输出。
传感器元件的种类很多，如热电偶、压力传感器、磁敏传感器等。
3.信号转换：传感器元件感知到的物理量或者化学量是非电信号，所以需要将这些非电信号转换为电信号。
这一步骤通常由传感器内部的转换电路完成，将非电信号转换为与之对应的电信号。
4.电信号传输：经过信号转换后，电信号需要通过两条电线进行传输。
其中一条电线用来传输电信号，另一条电线用来传输信号的地线。
这样可以保证信号的稳定性和可靠性。
5.信号接收和处理：电信号传输到接收端后，需要进行信号的接收和处理。
接收端可以是一个显示器、计算机等设备，用来接收和显示传感器输出的信号。
而处理端可以是一个控制器、计算机等设备，用来对信号进行进一步的处理和分析，从而实现对环境的监测和控制。
四、两线制传感器的应用领域1.工业自动化：两线制传感器在工业自动化领域中得到了广泛的应用，如温度传感器、压力传感器、流量传感器等。
它们可以用来监测工业生产过程中的各种物理量，实现对工业过程的控制和优化。
二线制霍尔式轮速传感器
二、推荐检修方法
将车辆举升后，用手慢慢转动车轮，测量结果应符合下列标准值：Ilow ≈ 7.15mA、Ihigh ≈ 14.3mA，Ulow ≈ 0.54V、 Uhigh ≈ 1.07V。另 外，可以用示波器测量轮速传感器的电流波形，测量的电流波形应该与图8 相吻合。但上述厂家推荐的对二线制霍尔式轮速传感器的检修方法比较繁琐、 复杂，不太实用。
传感器数据流对 比法，进入ABS模块 读传感器数据流，启 动车路试观察传感器 的数据流和其他三个 轮速传感器对比，此 方法可应用传感器偶 发故障性检测。
一、电路原理
一、电路原理
二线制霍尔式轮速 传感器插头只有两个接 线端子：电源与信号。 其电路原理如下图 所 示。该传感器仍然需要 外供电源(ABS 模块提 供12V 电源电压)，通 过电路改进后将原来的 信号输出端子与搭铁线 并为一条线路。在ABS 模块内部设置了一个采 样电阻 (R=75Ω±1%)， 通过采样电阻将电流信 号转换为电压信号并输 送给ABS 模块。
第一步
外观检查
关闭点火开关，拔下怀疑有故障的轮速传感器插 头，检查插头的连接情况；检查轮速传感器或触发信 号装置，观察是否吸附了金属铁屑等，检查两者之间 的间隙是否正确。
第二步
类型判断
测量轮速传感器的 插头上面的电压，霍尔 式传感器内部有霍尔元 件，稳压电路，运算放 大器这些电子元件都是 需要供电和打铁的，这 一步可以直接判断模块 是否有电压输出，模块 供电打铁有没有问题， 导线是否存在短路等故 障存在。
三、简便检修方法
通过上述对二线制霍尔式轮速传感器的结构原理分 析，对比厂家推荐的检修方法，下列检修方法更简便实 用。
两线霍尔轮速传感器工作原理
两线霍尔轮速传感器工作原理霍尔效应（Hall effect）是基于电磁现象的一种物理效应。
它被广泛应用于传感器技术中，用于测量和控制磁场、电流和速度等物理量。
而霍尔轮速传感器就是一种利用霍尔效应原理来测量轮速的传感器。
霍尔轮速传感器通常由磁场、霍尔元件和信号处理电路组成。
工作原理主要分为磁场感应和霍尔元件的电压信号处理两个方面。
第一部分是磁场感应。
当车辆运动时，车轮所处的磁场会穿过轮速传感器。
传感器内的磁场感应元件可以是一个永磁体或一个电磁线圈。
当磁场通过时，会在感应元件上产生一个磁场，这个磁场会影响到霍尔元件。
第二部分是霍尔元件的电压信号处理。
霍尔元件是一种基于霍尔效应的半导体器件，它通过测量磁场的强度来产生一个电压信号。
霍尔元件由多个金属层和半导体层组成。
当磁场通过时，磁场会使霍尔元件中存在的电子流偏转，导致电子在器件上的一个侧面聚集，而另一个侧面则产生反向的电子流。
这个电压信号的强度与磁场的强度成正比。
传感器的信号处理电路会将霍尔元件产生的电压信号放大，然后将其转换为与轮速相关的电信号。
这个电信号可以用来驱动车辆的仪表盘显示车速，或者用来控制车辆的制动系统。
霍尔轮速传感器具有多个优点。
首先，它可以实时精确地测量车辆的速度。
其次，由于霍尔元件是无接触式的传感器，它具有长寿命和可靠性的优势。
此外，它对温度和湿度变化的影响较小，适用于各种环境条件下的使用。
总结起来，霍尔轮速传感器的工作原理是基于磁场感应和霍尔效应的。
当车辆运动时，传感器中的磁场感应元件通过感知磁场的强度，使霍尔元件产生电压信号。
这个信号经过放大和转换后，可以用来测量和控制车辆的速度。
霍尔轮速传感器由于其精度高、无接触、长寿命等优点，在汽车行业和其他工业领域得到了广泛的应用。
两线磁性接近开关工作原理
两线磁性接近开关工作原理
两线磁性接近开关是一种重要的传感器，它可以用来检测一个磁
性物体的接近或者离开。
它的工作原理是：它含有两个磁性元件，其
中一个叫做磁性检测元件，另一个称为磁性控制元件。
当磁性物体接
近磁性控制元件时，它会产生一个磁场，该磁场会产生一个恒定的磁
力对磁性检测元件产生影响，使磁性检测元件的磁性改变，从而激活
机械装置，产生触发信号，从而控制相关设备的一些动作，实现检测
和控制。
这种磁性接近开关可以实现近零延时、无需润滑到可靠可重复性
操作，它可以用来检测物体的尺寸大小、活动速度和位置，这对自动
控制机器人、自动关门系统和门禁系统等应用有着强大的功能。
此外，它还具有低噪声、可靠、低成本等优点，使它得到了广泛的应用。
总之，两线磁性接近开关的原理是：当磁性物体接近磁性控制元
件时，磁性检测元件会受到影响而变化，这样就可以激活对应的机械
装置，传输出触发信号，从而实现检测和控制功能，且具有低噪声、
实时运行、低能耗、可靠可重复性操作稳定性等优势，被大量应用于
机器人、自动关门系统、门禁系统等场景中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开篇: 认识两线制传感器
工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA 的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4 mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理
两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
这是两线制变送器的设计根本原则之一。
从整体结构上来看，两线制变送器由三大部分组成：传感器、调理电路、两线制V/I 变换器构成。
传感器将温度、压力等物理量转化为电参量，调理电路将传感器输出的微弱或非线性的电信号进行放大、调理、转化为线性的电压输出。
两线制V/I变换电路根据信号调理电路的输出控制总体耗电电流；同时从环路上获得电压并稳压，供调理电路和传感器使用。
除了V/I变换电路之外，电路中每个部分都有其自身的耗电电流，两线制变送器的核心设计思想是将所有的电流都包括在V/I变换的反馈环路内。
如图，采样电阻Rs串联在电路的低端，所有的电流都将通过Rs流回到电源负极。
从Rs上取到的反馈信号，包含了所有电路的耗电。
在两线制变送器中，所有的电路总功耗不能大于3.5mA，因此电路的低功耗成为主要的设计难点。
下面将逐一分析各个部分电路的原理与设计要点。
3.两线制V/I变换器
V/I 变换器是一种可以用电压信号控制输出电流的电路。
两线制V/I变换器与一般V/I 变换电路不同点在：电压信号不是直接控制输出电流，而是控制整个电路自身耗电电流。
同时，还要从电流环路上提取稳定的电压为调理电路和传感器供电。
附图是两线制V/I变换电路的基本原理图：
图中OP1、Q1、R1、R2、Rs构成了V/I变换器。
分析负反馈过程：若A点因为某种原因高于0V，则运放OP1输出升高，Re两端电压升高，通过Re的电流变大。
相当于整体耗电变大，通过采样电阻Rs的电流也变大，B点电压变低（负更多）。
结果是通过R2将A 点电压拉下来。
反之，若A点因某种原因低于0V，也会被负反馈抬高回0V。
总之，负反馈的结果是运放OP1虚短，A点电压＝0V。
下面分析Vo对总耗电的控制原理：假设调理电路输出电压为Vo，则流过R1的电流
I1=Vo/R1
运放输入端不可能吸收电流，则I1全部流过R2，那么B点电压
VB= -I1*R2 = -V o*R2/R1
取R1=R2时，有VB=-Vo
电源负和整个便送器电路之间只有Rs、R2两个电阻，因此所有的电流都流过Rs和R2。
R2上端是虚地（0V），Rs上端是GND。
因此R2、Rs两端电压完全一样,都等于VB 。
相当于Rs与R2并联作为电流采样电阻。
因此电路总电流：
Is=Vo/(Rs//R2)
如果取R2>>Rs，Is=V o/Rs
因此，图3中取Rs=100欧，当调理电路输出0.4~2V的时候，总耗电电流4~20mA.
若不能满足R2>>Rs也没关系，Rs与R2并联（Rs//R2）是个固定值，Is与Vo仍然是线性关系，误差比例系数在校准时可以消除。
除了电路正确以外，该电路正常工作还需要2个条件：首先要自身耗电尽量小，省下的电流还要供给调理电路以及变送器。
其次要求运放能够单电源工作，即在没有负电源情况下，输入端仍能够接受0V输入，并能正常工作。
LM358/324是最常见也是价格最低的单电源运放，耗电400uA/每运放，基本可以接受。
单电源供电时，输入端从-0.3V~Vcc-1.5V范围内都能正常工作。
如果换成OP07等精密放大器，因为输入不允许低至0V，在该电路中反而无法工作。
R5和U1构成基准源，产生2.5V稳定的基准电压。
LM385是低成本的微功耗基准，20uA以上即可工作，手册上给出的曲线在100uA附近最平坦，所以通过R5控制电流100uA 左右。
OP2构成一个同向放大器，将基准放大，向调理电路及传感器供电。
因为宽输入电压、低功耗的稳压器稀少，成本高；将基准放大作为稳压电源是一个廉价的方案。
该部分电路也可以选择现成的集成电路。
比如XTR115/116/105等，精度和稳定性比自制的好，自身功耗也更低（意味着能留更多电流给调理电路，调理部分更容易设计）。
但成本比上述方案高10倍以上.
4.两线制压力变送器设计
压力桥、称重传感器输出信号微弱，都属于mV级信号。
这一类小信号一般都要求用差动放大器对其进行第一级放大。
一般选用低失调、低温飘的差动放大器。
另外在两线制应用中，低功耗也是必需的。
AD623是常用的低功耗精密差动放大器，常用在差分输出前级的放大。
AD623失调最大200uV，温飘1uV/度，在一般压力变送应用保证了精度足够。
R0将0.4V叠加在AD623的REF脚（5脚）上，在压力=0情况下通过调整R0使输出4mA，再调整RG输出20.00mA，完成校准。
电路设计时需注意，压力桥传感器相当于一个千欧级的电阻，耗电一般比较大。
适当降低压力桥的激励电压可以减小耗电电流。
但是输出幅度也随之下降，需要提高AD623的增益。
图6给出的传感器采用恒压供电，实际应用中大部分半导体压力传感器需要恒流供电才能获得较好的温度特性，可以用一个运放构成恒流源为其提供激励。
5.稳定性和安全性的考虑
工业环境下环境恶劣且对可靠性要求高，因此两线制变送器的设计上需要考虑一定的保护和增强稳定性措施。
1．电源保护。
电源接反、超压、浪涌是工业上常见的电源问题。
电源接反是设备安装接线时最容易发生的错误，输入口串一只二极管即可防止接反电源时损坏电路。
如果输入端加一个全桥整流器，那么即使电源接反仍能正常工作。
为防止雷击、静电放电、浪涌等能量损坏变送器，变送器入口处可以加装一只TVS管来吸收瞬间过压的能量。
一般TVS电压值取比运放极限电压略低，才能起到保护作用。
如果可能遭受雷击，TVS可能吸收容量不够，压敏电阻也是必需的，但是压敏电阻本身漏电会带来一定误差。
2．过流保护。
设备运行过程中可能有传感器断线、短路等错误情况发生。
或者输入量本身很有可能超量程，变送器必须保证任何情况下输出不会无限制上升，否则有可能损坏变送器本身、电源、或者远方显示仪表。
图中Rb和Z1构成了过流保护电路。
无论什么原因导致OP1输出大于6.2V（1N4735
是6.2V稳压管），都会被Z1钳位，Q1的基极不可能高于6.2V。
因此Re上电压不可能高于6.2-0.6=5.6V，因此总电流不会大于Ue/Re = 5.6V/200=28mA。
3．宽电压适应能力。
一般两线制变送器都能适应大范围的电压变化而不影响精度。
这样可以适用各类电源，同时能够适应大的负载电阻。
对电源最敏感的部分是基准源，同时基准源也是决定精度的主
要元件。
3楼图中基准通过R5限流，当电源电压变化时，R5上电流也随之改变，对基准稳定性影响很大。
附图中利用恒流源LM334为基准供电，电压大范围变化时，电流基本不变，保证了基准的稳定性。
4．退藕电容
一般的电路设计中，每个集成电路的电源端都会有退藕电容。
在两线制变送器上电时，这些电容的充电会在瞬间导致大电流，有可能会损坏远方仪表。
因此每个退藕电容一般不超过10nF，总退藕电容不宜超过50nF。
入口处一个10nF电容是必需的，保证长线感性负载下，电路不震荡。
3.两线制V/I变换器（配图）。
