GC-900-SD6型气相色谱仪技术参数(简易版)
GC-900-SD色谱仪简单操作
GC---900---SD色谱仪简单操作一.开机:1。
打开气源阀N2:0.6MPa,H2:0.3~0.4MPa,AIR:0.3~0.4MPa2.必须待正常通入载气15分钟后,再开电源开关,加热开关,并按一下面板上的"起始"键(以便排空和减少氧气化机会尽量减小柱流失以延长柱寿),如果过流灯亮请按一下"清除"键。
二.点火:待检测器温度升至100度以上即可进行点火,点火时将空气调到0.05MPa以下,点火后恢复AIR:0.07MPa,H2:0.12MPa。
三.设桥流:方法:检测器-4-输入-电流-65-输入四.调整基线:待仪器基本稳定后即可调整基线:(既基线走直后)。
1.调整FID1基线处于适当位置,调整FID1,调零旋钮即可。
2.调整TCD基线处于适当位置,调整方法:换档-外部事件--91-输入,然后调整TCD调零旋钮即可。
3.调整FID2基线与TCD基线基本处于一条水平线上。
方法:换档-外部事件-91-输入.然后调整FID2,调零旋钮即可。
五.分析:(略)六.关机:1.必须先将桥流设回零:方法:检测器-4-输入-电流-0-输入-清除。
2.关闭加热开关,关闭H2:AIR气源总阀。
3.必须待热导温度降到50度以下,方可关闭N2气源阀和电源开关。
温度设置的方法:汽化温度-60-输入。
初始温度-60-输入。
热导温度-70-输入。
换档-检测器温度-120-输入。
换档-辅助炉2-360-输入。
查看设置温度的方法:汽化温度-输入。
初始温度-输入。
热导温度-输入。
换档-检测器温度-输入。
换档-辅助炉2-输入。
显示当前温度的方法:显示--汽化温度。
显示--初始温度。
显示--热导温度.显示--换档-检测器温度。
显示--换档-辅助炉2.GC---900---SD色谱仪日常维护1.每逢进样七.八十次必须老化一次.2.每次开机加热前务必通入载气15分钟或30分钟。
3.注意旋紧及及时更换进样垫(注射垫)。
便携式气相色谱质谱仪技术参数
便携式气相色谱/质谱仪技术参数1.基本要求1.1 便携式,用于工作场所以及事故现场的有毒有害化合物(TICs)快速定性定量测定。
配备顶空进样器监测水质、土壤、大气等环境样品中的挥发性有机物,能够鉴别大气、水体中ppm(百万分之一)到ppt(万亿分之一)范围内的分析对象。
内设小瓶载气供移动使用,有专用电池,可接外部气源、电源。
1.2 产品在国内有不小于50台的销售成功案例,并提供验收报告。
1.3 提供生产厂家的ISO质量认证证书。
1.4 提供产品抗震测试报告。
1.5提供针对环境空气污染的应急监测方案。
2.技术指标2.1 工作条件2.1.1环境温度:-10~40℃2.1.2环境湿度:在全部相对湿度范围内使用2.1.3使用电源:220 V (±10%),50/60Hz。
可用充电电池和交流电两种供电模式。
2.1.4仪器内置野外分析气源(N2):标气气罐,且可充气。
2.2 主要技术性能指标2.2.1柱温箱:温度可编程的GC柱,45℃至200℃;GC柱:15m×0.25mm内径,Rtx-1ms毛细柱 1套。
2.2.2进样探头:内置混合吸附剂的捕集阱浓缩器2.2.3内含野外分析的气源(氮气或氦气)、标气气罐。
2.2.4携带重量:≤19公斤(含电池),完全便携,不受现场工作条件限制,能够在运动过程中实现样品分析。
2.2.5质谱部分2.2.5.1 电离模式:70eV EI,四极杆的分析器。
2.2.5.2 真空系统:适应震动、颗粒物浓度、湿度等各种环境的非蒸发分子吸附泵。
2.2.5.3 动态范围:7个量级2.2.5.4检测值限: PPT(对包括烷烃、芳烃、卤代烃在内的大多数分析物)2.2.6样品进样2.2.6.1 气体样品为直接进样或直接进入捕集阱吸附浓缩再热解析进样。
2.2.6.2 液体或固体样品通过动静态顶空进样系统进样。
2.2.7动静态顶空进样器2.2.7.1顶空进样器能容易地与GC/MS相连,进行有机污染物的分析;能够分析ppm~ppt 浓度的挥发性有机化合物。
气相色谱仪技术参数
气象色谱仪技术参数
气象色谱仪是一种分析化学仪器,用于分析气相中的混合物成分。
下面是一些气象色谱仪的技术参数:
1. 柱箱:大气相色谱仪的柱箱大容积为 280(宽)×250(高)×225(深),具备高温控精度,五阶程序升温功能。
温度梯度为 1%,升温速率可在0.1~40℃/min 范围内任意设定,时间设定为9999.9min。
2. 辅助温度控制:气象色谱仪具备六路温度控制,包括柱箱、热导、检测器、注样器以及辅助 1 和辅助 2。
控温范围为室温加 8~399℃,控温精度为 0.1℃。
3. 电源:气象色谱仪采用~220V、10% a.c、500.5HZ 的电源。
4. 功率:气象色谱仪的功率为 2000w。
5. 外形尺寸:气象色谱仪的外形尺寸为 546(长)×480(宽)×428(高)毫米。
6. 重量:气象色谱仪的重量为 60kg。
在气象色谱仪的工作原理中,待测物样品被蒸发为气体并注入到色谱分离柱柱顶。
以惰性气体(如氩气)将待测物样品蒸气带入柱内分离。
分离原理基于待测物在气相和固定相(如三氧化二铝)之间的吸附 - 脱附(气固色谱)和分配(气液色谱)来实现。
最后,在色谱柱的另一端接收流出物质,通过鉴定和记录从注入到流出的时间,分析混合气体中不同组分的含量。
此外,气象色谱仪还具有多种检测器,如 TCD(热导检测器)、
FID(火焰离子检测器)、ECD(电子捕获检测器)和 FPD(火焰光度检测器)等,具有不同的检测限和灵敏度。
便携式气相色谱质谱仪技术参数
便携式气相色谱/质谱仪技术参数1.基本要求1.1 便携式,用于工作场所以及事故现场的有毒有害化合物(TICs)快速定性定量测定。
配备顶空进样器监测水质、土壤、大气等环境样品中的挥发性有机物,能够鉴别大气、水体中ppm(百万分之一)到ppt(万亿分之一)范围内的分析对象。
内设小瓶载气供移动使用,有专用电池,可接外部气源、电源。
1.2 产品在国内有不小于50台的销售成功案例,并提供验收报告。
1.3 提供生产厂家的ISO质量认证证书。
1.4 提供产品抗震测试报告。
1.5提供针对环境空气污染的应急监测方案。
2.技术指标2.1 工作条件2.1.1环境温度:-10~40℃2.1.2环境湿度:在全部相对湿度范围内使用2.1.3使用电源:220 V (±10%),50/60Hz。
可用充电电池和交流电两种供电模式。
2.1.4仪器内置野外分析气源(N2):标气气罐,且可充气。
2.2 主要技术性能指标2.2.1柱温箱:温度可编程的GC柱,45℃至200℃;GC柱:15m×0.25mm内径,Rtx-1ms毛细柱 1套。
2.2.2进样探头:内置混合吸附剂的捕集阱浓缩器2.2.3内含野外分析的气源(氮气或氦气)、标气气罐。
2.2.4携带重量:≤19公斤(含电池),完全便携,不受现场工作条件限制,能够在运动过程中实现样品分析。
2.2.5质谱部分2.2.5.1 电离模式:70eV EI,四极杆的分析器。
2.2.5.2 真空系统:适应震动、颗粒物浓度、湿度等各种环境的非蒸发分子吸附泵。
2.2.5.3 动态范围:7个量级2.2.5.4检测值限: PPT(对包括烷烃、芳烃、卤代烃在内的大多数分析物)2.2.6样品进样2.2.6.1 气体样品为直接进样或直接进入捕集阱吸附浓缩再热解析进样。
2.2.6.2 液体或固体样品通过动静态顶空进样系统进样。
2.2.7动静态顶空进样器2.2.7.1顶空进样器能容易地与GC/MS相连,进行有机污染物的分析;能够分析ppm~ppt 浓度的挥发性有机化合物。
气相色谱仪技术参数

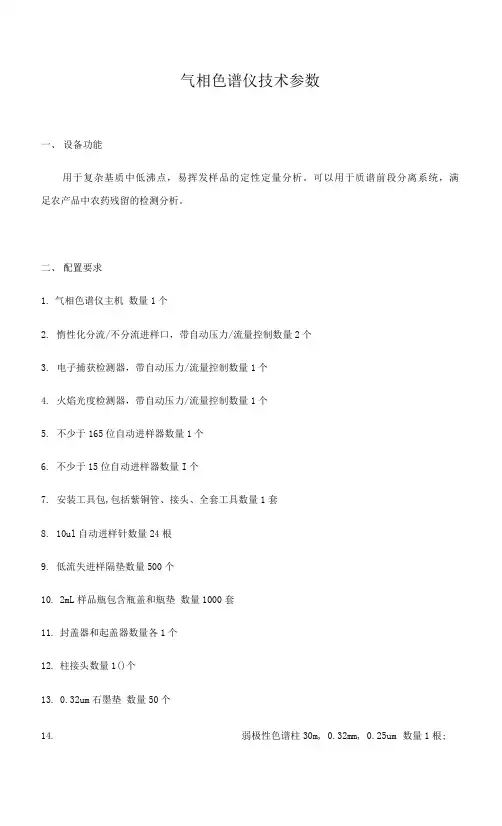

气相色谱仪技术参数一、设备功能用于复杂基质中低沸点,易挥发样品的定性定量分析。
可以用于质谱前段分离系统,满足农产品中农药残留的检测分析。
二、配置要求1.气相色谱仪主机数量1个2.惰性化分流/不分流进样口,带自动压力/流量控制数量2个3.电子捕获检测器,带自动压力/流量控制数量1个4.火焰光度检测器,带自动压力/流量控制数量1个5.不少于165位自动进样器数量1个6.不少于15位自动进样器数量I个7.安装工具包,包括紫铜管、接头、全套工具数量1套8.10ul自动进样针数量24根9.低流失进样隔垫数量500个10.2mL样品瓶包含瓶盖和瓶垫数量1000套11.封盖器和起盖器数量各1个12.柱接头数量1()个13.0.32um石墨垫数量50个14.弱极性色谱柱30m, 0.32mm, 0.25um 数量1根;非极性色谱柱30m, 0.32mm, 0.25um数量1根中等极性色谱柱30m, 0.32mm, 0.25um数量1根农残检测专用色谱柱30m, 0.32mm, 0.25um数量1根15.大容量整合式捕集阱数量1个16.脱炷/水分捕集阱数量3个17.氧水捕集阱数量3个18.衬管密封圈数量5()个19.分流/不分流衬管数量50个20.测试标样数量1套21.工作站软件数量1套22.氢气发生器数量1个23.空气发生器数量I个24.配套电脑打印机数量1套25.高纯氮气钢瓶及减压阀数量2瓶,纯度99.999%三、工作条件1.温度:15~35°C2.湿度:5-90% (无冷凝)3耐受温度:-40°C~70°C4 电源:22()V±IO%, 50~60Hz±5%四、性能参数1.气相主机*1.1色谱性能:保留时间重现性<0.008%或0.0008min,峰面积重现性<0.5% RSD;1.2电了气路控制(EPC):所有流量、压力均可以电了控制,以提高重现性;1.3压力设定值和控制精度:().001 psi;*1.4不小于7英寸电容式触摸屏界面可实时访问仪器状态、配置和流路信息;*1.5具有浏览器界面,可实现智能移动访问功能,适用于平板电脑或台式计算机:需提供样本证明文件1.6程序升压/升流:3阶;1.7对毛细管柱的EPC支持4种色谱柱流量控制模块:恒定压力、梯度压力、恒定流速、梯度流速;1.8大气压和温度补偿为标配,因此即使实验室环境改变,分析结果也保持不变;*1.9除柱箱外,可加热控温的区域不少于8个,最高温度可达400°C.*1.10气相主机操作系统包含四种以上不同操作语言,适合不同客尸需求,需要提供语言选择界面证明。
气相色谱质谱联用仪(gcms)技术指标
气相色谱质谱联用仪(GCMS)技术指标1 工作条件1.1 电源电压:220V,50Hz1.2 温度:15~35℃1.3 相对湿度:25~85%1.4 请参照技术规格总则第4条款2 主要技术指标2.1柱箱2.1.1温度范围:室温以上5˚C~350˚C2.1.2温度设定:温度1˚C;程序设定升温速率0.1˚C2.1.3升温速度:0.1˚C/分钟~120˚C/分钟2.1.4温度稳定性;当环境温度变化1˚C时,优于0.01˚C2.1.5最大运行时间:999.99分钟*2.1.6保留时间重现性: <0.008% 或<0.0008min2.1.7峰面积重现性: < 1.0% RSD2.2分流/不分流毛细管柱进样口(带电子气路控制,简称EPC)2.2.1可编程电子参数设定压力、流速、分流比2.2.2最高使用温度>350˚C2.2.3压力设定范围:0~100psi2.2.4流量设定范围:0~200ml/min(以N2为载气时),0~1000ml/min(以H2,He为载气时)2.2.5 具有载气节省模式2.3电子压力控制(EPC)2.3.1自动海拔高度压力及室温补偿;*2.3.2控制精度0.01psi;*2.3.3 压力设定:程序设定升压速率0.01psi2.3.4 压力/流量程序:3级2.3.5 具有恒流,恒压,程序增加流速,程序升压及压力脉冲等操作模式的电子气路控制2.4单四级杆质谱检测器2.4.1具有网络通讯功能,可实现远程操作2.4.2侧开式面板,面板控制器可显示质谱状态信息及质谱工作参数的输入2.4.3 质量数范围:2-1050amu,以0.1amu递增2.4.4 分辨率:单位质量数分辨2.4.5 质量轴稳定性: 优于0.10amu/48小时*2.4.6 灵敏度:(用HP-5MS 30mx0.25mmx0.25um 毛细柱测定)全扫描灵敏度(电子轰击源EI):1pg八氟萘(OFN),信/噪比≥400:1选择离子检测(电子轰击源EI):20fg八氟萘,信/噪比≥10:1*2.4.7最大扫描速率:>10,000amu/秒2.4.8动态范围:全动态范围为1062.4.9选择离子模式检测(SIM)最多可有100组,每组最多可选择60个离子2.4.10质谱工作站可根据全扫描得到的数据,自动选择目标化合物的特征离子并对其进行分组,最后保存到分析方法当中,无须手动输入(AutoSIM)。
气相色谱质谱联用仪技术参数
气相色谱质谱联用仪技术参数1. 技术规格(*为必须满足项)*1.1气相色谱仪质谱仪能够与商用热脱附仪、吹扫捕集仪、顶空等前处理设备联接,同时软件和硬件兼容。
*1.2质谱仪质量数范围包含2~1000u的范围。
*1.3质谱仪灵敏度:EI scan(1pg,八氟萘OFN,m/z272)信噪比S/N高于1500。
*1.4质谱仪质量稳定性≤±0.1u/48小时。
*1.5质谱仪最大扫描速度≥15000u/s。
*1.6质谱仪标配EI离子源,可选配NCI源。
*1.7离子源采用双灯丝设计,离子化能量高能量≥100eV。
*1.8质量分析器为配备预四级杆的高精度全金属单四级杆或石英镀金单四级杆。
*1.9扫描功能:支持全扫描模式(Scan)、选择离子扫描模式(SIM)以及Scan/SIM同时扫描模式。
*1.10在SIM模式下,至少支持32离子*32组。
*1.11检测系统:二次倍增管动态范围≥106。
*1.12真空系统:涡轮分子泵排气系统≥250L/s,机械泵≥1.5m3/hour。
配备真空规可在线检测。
1.13可支持氦气、氢气、氮气作为载气。
1.14配置更换色谱柱不卸真空功能。
*1.15气相色谱仪柱温箱范围包含:室温以上5℃-450℃,控温准确性0.01℃,冷却速度:从450降到50℃低于5min。
*1.16气相色谱仪配置分流/不分流毛细管进样口,全程压力控制精度优于0.001psi。
*1.17液体自动进样器样品位超过50位。
*1.18配置NIST谱库。
操作软件人性化,报告格式方便编辑。
*1.19 保留时间重现性优于0.01%,峰面积重现性优于1%。
1.20整机均为国外进口。
2. 售后服务与技术支持*3.1 安装、调试和培训在仪器到货前厂家派遣工程师到现场提供预安装服务。
仪器到货后,厂家提供免费安装及在用户方的免费培训,保证培训人员能够独立操作,进行正常分析工作,以及方法开发和摸索和简单的日常维护、维修。
要求仪器安装调试后,能够满足签订的合同附件中所规定的各项指标。
GC900气相色谱仪操作规程
作业指导书文件编号:CG-03-2004主题:GC900气相色谱仪操作规程第1页共1 页第1版第0次修改颁布日期:2004年03月30日1.测定原理:根据样品各组份在流动相和固定相中的分配情况不同进行分离,一些组份与固定相作用较强,故较慢流出色谱柱,从而得以分离。
2.仪器设备名称、型号等:名称:气相色谱仪型号:GC900。
3.操作步骤:3.1 先开N2气,再开主机。
载气1的压力为0.03MPa左右,载气2的压力为0.05MPa,尾吹压力为0.02MPa,隔膜清扫已调好,不必动它。
3.2 设定好以下参数:柱箱温度:50℃;汽化室温度:220℃;解析炉温度:280℃;FID温度:230℃,FID增盖,设在3,FID衰减,设在0;以上参数已调好,一般情况下,无须调设。
3.3 设定程序升温(现已设好,无须再调)第一阶段:50℃,保温8min,升温速率5℃/min;第二阶段:95℃,保温8min,升温速率8℃/min;第三阶段:220℃,保温10min,升温速率0℃/min;终点0.0℃,终温时间0.0min;以上参数输入好之后,按输入确认即可。
3.4 按“运行”,柱箱、汽化、热导、FID四个指示灯亮,说明正在加热。
等FID显示温度达100℃或以上时,打开H2开关,调压力0.02MPa,打开点火开关,用点火枪点火,这时电信号变大,说明点火成功,然后关闭点火开关。
3.5 当柱箱、汽化、热导、FID温度达到设定的温度后,即可准备样品。
3.6 装上U型管(有刻度在右边),热解析炉六通阀开关处在取样位置,套上炉子,加热15秒(注意不要过长),六通阀开关切换到分析位置,同时按“启动”和工作站遥控开关,仪器正式自动分析样品(需时50分钟)。
3.7 等10分钟后,取下加热炉。
3.8 分析结束后,保存数据。
把六通阀开关切换到取样位,取下U型管。
3.9主机退出加热,关掉H2开关及氢气钢瓶总阀门,待柱箱和监测器温度降至70℃以下,再关载气,最后关掉总电源,。
GC-900-SD气相色谱仪
GC-900-SD气相色谱仪一、设备简介GC-900-SD气相色谱仪是按照GB/T 17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》的要求而设计的全微机化、高性能、电力系统专用的气相色谱仪。
整机采用单元化组合设计,具有温控精度高、气路流量稳定、检测器灵敏度高、性能稳定可靠、重复性好、操作简便等特点。
GC-900-SD气相色谱仪采用双柱并联分流系统,配置TCD和双FID三检测器和一只镍触媒催化转化炉,与双通道的GC-SDa2型色谱工作站配套使用,可实现一次进样对油中溶解的七种气体组份:H2、CH4、C2H2、C2H4、C2H6、CO、CO2进行全部测定,最小检测浓度可满足进样量为1mL时,单位体积油中含有的气体体积对:H2≤2ppm,C2H2≤0.02ppm,CO、CO2≤2 ppm,其性能指标能够完全满足GB/T 17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》和GB/T7252-2001《变压器油中溶解气体分析和判断导则》的使用要求。
二、引用标准GB/T17623-1998《绝缘油中溶解气体组份含量的气相色谱测定法》。
GB/T7252-2001《变压器油中溶解气体分析和判断导则》。
三、GC-900-SD型气相色谱仪(含502柱、601柱1套,其他附件见使用说明书及装箱单)1.技术指标:(1)色谱柱对所检测组分的分离度应满足定量分析要求。
分析对象为:氢、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、等7个组分。
(2)仪器有足够的灵敏度。
对制造厂由于新设备含气量较低,所有的色谱仪灵敏度要求较高,对运行中的设备通常含气量较高,不需要和制造厂试验时同样高的灵敏度。
对油中溶解气体各组分的最小检知浓度要求如下:(3)温度控制要求采用微机控制系统,四路温控要求如下:(4)仪器基线稳定,稳定性能指标如下:热导基线漂移:30uv/15min热导基线噪音:15uv氢焰基线漂移: ≤5×10-12A/30min氢焰基线噪音: ≤5×10-13A(5)稳定时间:热导检测器:≤1.5小时氢焰检测器:≤1小时(6)主要性能特点:(a)色谱仪应有自诊断功能,当温控超过保护值时,系统会自动保护仪器,报警断电。
SC-900-SD气相色谱仪操作规程
SC-900-SD气相色谱仪操作规程一、开机1、打开氮气瓶,氢气空气发生器,将钢瓶分压开至0.5MPa,观察色谱仪载气压力达到压力要求后(总载气0.3MPa、载气1在0.08MPa),通载气15~30分钟后方可打开色谱仪左侧电源开关(绿色),再打开加热开关(红色),查看设置温度正常后按下键盘上的起始按钮(兰色)。
2、当检测温度达到100度以上后进行点火,将氢气压力开至0.12MPa ,空气压力降至0.03左右,使用点火枪进行点火,点燃之后将空气压力恢复至0.07MPa。
3、加热导电流。
按下清除键,检测器—4—输入—电流—65—输入。
4、观察基线调节B通道TCD信号在FID2信号在同一条水平线上,信号切换方法见下,当A、B两个通道的基线基本走成一直线后方可进样。
B通道信号切换:TCD换档—8—9—输入FID2换档—8—91—输入查看设置温度:柱炉—初始温度—输入气化温度—输入热导温度—输入换档—检测温度—输入换档—辅助炉2—输入温度设置:柱炉—初始温度—60—输入气化温度—60—输入热导温度—70—输入换档—检测温度—120—输入换档—辅助炉2—360—输入查看当前温度:显示—柱炉显示—气化温度显示—热导温度显示—换档—检测温度显示—换档—辅助炉2二、关机1、撤热导电流检测器—4—输入—电流—0—输入2、关闭加热开关,氢气空气发生器3、查看热导温度,:当热导温度降至50度以下方可关闭电源开关。
4、关闭氮气钢瓶。
注:1、经常更换进样垫,更换进样垫前必须关闭载气开关,载气无压力的条件下方可进行更换。
2、每周必须开机一次,以保证仪器稳定。
3、当仪器出现不正常状况时请先记录故障现象并撤掉热导电流关机4、氢气发生器是使用蒸馏水电解氢气,如发现水位低了应及时加入蒸馏水。
详细情况请参照氢气发生器使用说明书。
申达电气集团有限公司。
气相色谱分析仪的技术参数
气相色谱分析仪的技术参数气相色谱分析仪(GC)是一种基于分子间相互作用力的物理分离技术,广泛应用于化学、食品、医药、石油、环境等领域的质量分析、药物分析、环境污染分析等实验研究中。
本篇文章将就气相色谱分析仪的主要技术参数进行介绍。
分辨率分辨率是气相色谱分析仪的重要指标之一,用于衡量其在分离不同化合物时的能力。
在分辨不同化合物时,分辨率越高,分离效果越好。
一般来说,分辨率的计算方式为RS=2ΔtW/(tw1+tw2),其中ΔtW为两峰谷值的面积之差,tw1和tw2则是两峰顶的保留时间。
灵敏度气相色谱分析仪在分析不同样品时,对其浓度的要求不同。
灵敏度指的是分析仪器对样品浓度的检测敏感程度,一般采用最小检测量MDL来表示,即通过分析计算出的,仪器能够稳定检测到的最小样品浓度。
保留时间保留时间是指化合物在GC 柱上的停留时间。
保留时间的长短与GC柱的填充物、移动相、反相按和其他因素有关,不同的化合物保留时间不同,可以通过分析各自的保留时间进行识别和分离。
色谱柱色谱柱是气相色谱分析仪的核心部件之一,也是其中的重要指标之一。
它主要由填充物和色谱柱管组成。
色谱柱的填充物可以分类不同种类,如光波导管、毛细管等。
同时,色谱柱的长度、内径等参数也会影响气相色谱分析仪的性能。
温度控制系统气相色谱分析仪的温度控制系统在整个分析过程中发挥着重要的作用。
由于色谱柱和移动相的选择和配置不同,其操作的温度也存在一定的差异。
因此,要根据实际应用需要,选择合适的温度控制系统,并采用最佳的控温方法,以提高气相色谱分析仪的分析精度和稳定性。
样品预处理方法在进行气相色谱分析之前,需要对样品预处理,常用的处理方式有液-液萃取法、固-液萃取法、固-相微萃取法等。
样品预处理方法也会对气相色谱分析仪的检测结果产生影响。
数据处理软件数据处理软件也是气相色谱分析中重要的一环,常见的数据处理软件有ChemStation、Omnic、MassHunter、Chromeleon等。
气相色谱仪的主要参数
气相色谱仪的主要参数气相色谱仪(Gas Chromatography, GC) 是一种分离和分析化合物的常用仪器,广泛应用于环境监测、食品安全、药物分析、石油石化等领域。
气相色谱仪包含许多主要参数,如柱温控制、进样量、载气流速、检测器灵敏度等等。
下面将详细介绍气相色谱仪的主要参数。
1.分离柱(色谱柱)分离柱是气相色谱仪中非常重要的组件,它的选择决定了色谱分离的效果。
柱温控制是气相色谱仪的一个主要参数,它可以控制分离柱的温度,从而影响样品在柱上的保留时间和分离度。
通常,柱温可以从室温到数百摄氏度不等。
2.柱长度和内径柱长度和内径也是决定色谱分离效果的重要参数。
柱长度越长,样品在柱内的保留时间越长,分离度也会相应提高。
内径越小,分离度也会增加,但同时会增加背压。
所以在选择柱长度和内径时,需要权衡分离度和分析时间之间的关系。
3.进样量进样量是指将样品加入色谱仪的量,它会影响分析结果和峰形。
进样量通常以微升或毫升为单位,可以根据样品的特性和分析要求进行调整。
4.载气流速载气(也称为气相,通常为氢气、氦气或氮气)是将样品从进样端推进到柱端的介质。
载气流速会影响样品在柱内的传递时间和分离度。
较高的流速可以提高分析速度,但可能会降低分辨率。
因此,合理选择载气流速非常重要。
5.柱前进样系统柱前进样系统是将样品引入柱前的装置,一般包括进样口和样品进样塔。
进样口可使样品被蒸发、均匀分散并进入柱中。
样品进样塔则负责将样品输送至进样口。
柱前进样系统的密封性和稳定性对分析结果影响很大。
6.检测器灵敏度和选择性检测器是气相色谱仪的关键组件之一,用于检测分离柱中分离的化合物并转化为电信号。
检测器的灵敏度决定了仪器对于目标物质的检测限,灵敏度越高,检测限越低。
检测器的选择性则取决于不同的应用和分析需求,常见的检测器有火焰离子化检测器(FID)、电子捕获检测器(ECD)、氮磷检测器(NPD)等。
7.数据处理和仪器控制系统现代气相色谱仪通常具有数据处理和仪器控制系统。
GC900气相色谱仪操作和维护要点
气相色谱仪操作和维护要点1 概述本文归纳了仪器设备操作和维护要点,详细内容见引用文件。
2 适用范围本文适用于以下型号的仪器设备:(1)GC900型气相色谱仪;(2)GC9800型气相色谱仪。
3 引用文件(1)GC900型气相色谱仪的仪器说明书和操作手册;(2)GC9800系列气相色谱仪使用说明书。
4 操作要点4.1 气源:N2、H2和Air。
使用氮、氢、空气三气发生器,N2、H2和Air的压力值均为0.4MPa;也可以采用高压气体钢瓶,确认钢瓶气体充足,调节气体流量0.4MPa。
4.2 启动电脑,进入Windows界面,双击电脑桌面的HL-3000色谱工作站TVOC版图标,进入工作站。
4.3 打开气相色谱仪的电源开关,根据试验需要,在仪器控制面板上编辑完整的试验方法或调用原来已编好的试验方法。
4.4 按“输入”“运行”,待仪器升温到指定温度后,打开仪器的氢气开关、点火开关,点火成功后关闭点火开关,待仪器稳定方可开始试验。
4.5 采用注射进样的,用注射针取一定量样品,从进样口快速注入,按仪器面板左上角的启动键,开始运行样品,同时启动采集器按钮(该采集器可同时采集双通道数据,按“绿键”采集A通道数据,按“红键”采集B通道数据)。
4.6 采用热解析进样,则先将U型吸附管装在热析吸进样器上,套上热解析炉,30s后将拨杆从“取样”拨至“分析”,按仪器面板左上角的启动键,开始运行样品同时启动采集器按钮(该采集器可同时采集双通道数据,按“绿键”采集A通道数据,按“红键”采集B通道数据)。
15分钟后,可将热解析炉卸下,待U型吸附管冷却后,将拨杆从“分析”拨至“取样”,取下U型吸附管。
4.7 试验完成后,关闭仪器的氢气开关,按“输入”“退出”,仪器进行冷却。
4.8 等仪器冷却完成(柱温和检测器温度降到70℃以下),关闭仪器电源。
4.9 退出HL-3000色谱工作站TVOC版,关掉电脑电源。
4.10 关掉三气发生器电源或气体钢瓶阀门。
气相色谱仪参考技术参数
气相色谱仪参考技术参数仪器产地:进口配置清单:一、快速加热和冷却的柱温箱时可达-50℃,液氮可达1 柱箱温度:室温以上4℃~450℃(使用液态CO2-99℃)*2 程序升温:20阶21平台*3 最大升温速率:250℃/min,以℃/min增加4 温度设定精度:℃5 控温精度:℃6 温度稳定性:周围温度每变化1℃,柱温箱温度变化小于℃7 冷却速度:从 450 降到 50℃≤min8 具有柱温箱温度的自动保护功能。
*9二、进样单元最多可同时安装三个独立控温的进样单元,由先进的电子流量控制系统控制(AFC)。
1. 分流/不分流进样口1.1 最高温度:450℃1.2 配备全自动电子流量控制系统AFC,具备室温补偿和自动环境补偿功能支持恒流,恒压,程序增加流速,程序升压及压力脉冲等操作模式以及独特的恒线速度控制功能1.3 标准配备载气节省模式,有效节约载气消耗量1.4 压力设定范围:0 ~ 1035 kPa(相当于0-150 psi)1.5 压力程序比率设定范围:-400 ~ 400 kPa/min*1.6 压力程序:7阶1.7 分流比设定范围:0 ~*1.8 流量设定范围:0~1250mL/min2. 宽口径进样口2.1 最高温度:450℃2.2 压力设定范围:0 ~ 1035kPa(相当于0-150 psi)*2.3 压力程序的阶数:7阶2.4 压力程序比率设定范围:-400 ~ 400 kPa/min2.5 流量设定范围:0 ~ 1250mL/min2.6 流量程序的阶数:7阶2.7 流量程序比率设定范围:-400 ~ 400 mL/min三、检测器单元*可同时安装四个独立控温的检测器,检测器的气体由先进的压力控制系统控制(APC),检测器的数据采集速率是250Hz(4ms)。
1.热导检测器(TCD)1.1 最高使用温度:400℃1.2 具有过热保护功能*1.3 灵敏度:L/mg (癸烷)1.4 动态范围:1051.5 热导丝:铼-钨丝1.6 池体积:4uL1.7 双灯丝结构,其中一根灯丝作参比2.氢火焰离子化检测器(FID)2.1 最高使用温度:450℃2.2 自动点火功能*2.3 检测限:1.5×10-12g/s ( 十二烷 )2.4 动态范围:107四、其他1. 色谱柱和流路系统1.1 支持毛细管柱和填充柱(选配)1.2 支持双柱双流路系统1.3 两个柱流量控制系统均采用先进的流量控制单元1.4 具有室温补偿和自动环境补偿功能1.5 具有恒定的载气线速度控制功能2. 面板键盘2.1 完全控制及显示所有温度区域和载气流量2.2 完全控制所有检测器功能和检测器气体2.3 实时时间程序和系统诊断,在线帮助和记事本记录程序事件五、数据处理系统1. 数据采集和数据解析采用一体化的数据结构,利用定量浏览器和数据浏览器可方便的进行分析操作和信息追溯,满足GLP/GMP操作规范。
气相色谱仪的主要参数(精)
主要功能1、显示采用真空荧光显示屏,中、英文可切换。
2、通过键盘操作,可以设定各种参数以及方法。
3、通信接口板与色谱工作站连接,实现色谱工作站反控色谱仪。
4、可储存25套以上色谱方法。
5、具有外部电源电压微机检测系统及超温保护系统,保证微机不死机,温度不失控。
6、具有八路高精度温度控制系统和八路外部事件功能,支持多阀多柱切换,实现复杂样品简单分析。
7、柱箱具有任意阶程序升温功能,重现性优于0.5%。
同时,优异地自动后开门功能,实现柱箱近室温操作。
柱箱实现450℃高温控制,具有液氮/干冰导入系统,实现低温控制。
9、所有温度、压力、流量值及事件均数字控制和显示。
10、具有多进样系统,包括填充柱进样系统、毛细管柱进样系统和阀进样系统,可实现填充柱、毛细柱同时分析。
11、毛细柱进样器具有5阶程序升温功能,重现性优于1%。
程序升温停止后,采用半导体或空气制冷。
12、毛细进样系统具有分流/不分流进样功能,可运行省气模式。
13、带隔膜清洗填充柱系统,实现填充柱色谱痕量分析。
14、高灵敏度、高稳定性多检测器系统(TCD、FID、ECD、FPD、NPD),可同时安装3种(选配)。
15、FID实现宽量程技术,提升分析应用范围。
16、检测器板同时输出模拟和数字信号,模拟信号和数字信号均可自动调零。
17、柱流量可实现任意恒压或恒流控制。
GC97系列反控色谱工作站1、高性能的多通道、多用户的通用型色谱工作站,全面控制色谱仪的各项工作参数。
2、可同时采集一到四个独立检测器信号。
3、多种形式的高精度色谱信号采集,通过RS232、USB传输数据。
4、支持简体中文或英文Windows32操作系统。
5、采样频率:最大100Hz6、可处理峰数目:无限制7、积分灵敏度:1uV*s8、动态范围:2209、全面支持FDA-21CFR Part11认证(电子署名、履历、用户密码)、系统适用性测试(SST)和系统认证工具(IQ/OQ)。
10、批处理功能使得仪器的控制、自动进样器序列采集、自动积分校正及输出报告均可一气呵成,将日常繁琐的分析简单化。
便携式气相色谱仪技术参数要求如下(精)
便携式气相色谱仪技术参数要求如下:便携式气相色谱仪 1套主要技术参数:1、主机重量:≤7KG,适合野外现场作业。
适合于-5℃~42℃的环境温度操作。
★2、具有微氩电离检测器,适用于电离电位小于11.7ev以下的所有化合物的检测,柱箱温度可达180℃±0.1℃,可程序升温,进样口可加热,化合物的最小检测限可达1PPb。
3、可提供三种进样模式:可通过内部泵,实现自动进样,也可通过加热进样口手动进样,具有预浓缩装置及定量环装置。
4、自带气体供应单元,内置载气源、标气源,可供40升以上的载气,具有仪器充电电源和交流电转换器。
5、可接国外、国内市售填充柱和毛细管柱。
一般技术参数:1、炉温:程序升温每分钟5℃。
2、自动进样泵:70ml/min预浓缩器,可更换捕集填充物。
可选择样品定量环进样,其进样量为0.5、0.75、1、1.5、2.0ml。
3、载气源:内部8-16小时可供给40升;外部快速接头,用于充气和连续工作。
4、内标气:40升。
5、外部校准口:有专用的校准进样口,也可用其他的进样口校准。
6、数据库:48种单个化合物。
7、数据处理:可分离的笔记本电脑。
8、带电时间:12VCD-9小时以上。
9、电源:220V AC。
配置要求:1、主机一套2、微氩离子检测器一套3、标准φ0.32μ×30m长的毛细管柱两根4、预浓缩采样系统5、笔记本电脑,数据处理系统:英特尔®酷睿™2双核处理器T5750(2.0GHz), 1GB DDR2内存,250GB* SATA 硬盘,15.4英寸宽屏TFT显示器,内装软件可控制系统操作并进行样品分析。
6、色谱柱:填充柱六根7、垫圈、衬管、进样器、注射器及其他消耗品。
气相色谱技术参数
气相色谱技术参数色谱性能:保留时间重现性: < 0.06%;峰面积重现性: < 2% RSD。
1.1主机1.1.1全电子气路控制 (EPC) 可用于所有进样口和检测器,确保极佳的重现性以及可靠的准确度和精密度1.1.2 压力设定值和控制精度调节:0.01psi1.1.3 独立的加热区,不包括柱箱:六个(两个进样口,两个检测器,两个辅助区)1.1.4 辅助加热区的最高操作温度:400℃1.2 柱温箱1.2.1 操作温度:室温以上8℃至400℃1.2.2 温度设定:1℃,程序升温间隔 0.1℃1.2.3 最大升温速度:70℃/ min1.2.4 程序升温阶数:51.2.5 稳定性:< 0.01℃(在1℃环境温度变化时)。
1.3 毛细柱分流/不分流进样口1.3.1电子压力/流量控制1.3.2 最高使用温度:400℃1.3.2 电子参数设定压力,流速和分流比*1.3.3 压力设定范围:0-60psi;压力设定精度:0.01psi1.3.4 最大分流比:250:11.3.5 流量范围:0-200mL/分钟N2, 0-500mL/min H2或He1.3.6 适用于所有毛细管柱(内径从50 μm到530 μm)1.3.7 *扳转式进样口(提供照片)1.4 氢火焰离子化检测器(FID)1.4.1电子压力/流量控制1.4.2 最高操作温度:425℃1.4.3 自动灭火检测,自动点火,自动调节点火气流1.4.4 最低检测限:<3 pg碳/秒(用十三烷测定)1.4.5 最大数据采集速率:150Hz1.4.6线性范围:>1072. 化学工作站2.1 *软件:EZChrom Elite Compact 中文软件,Win 2000/XP 操作环境,通过软件操作可控制仪器,自动进行数据采集,数据检索,分析结果报告,定量分析;2.4全中文在线帮助软件。
3. 技术服务3.1供应商免费提供操作手册(中/英文可选)壹套。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GC-900-SD6型气相色谱仪参数
一、引用标准
GB/T7252-2001《变压器油中溶解气体分析和判断导则》
GB/T 17623-2017《绝缘油中溶解气体组份含量的气相色谱测定法》DL/T 722-2000《变压器油中溶解气体分析和判断导则》
三、主要性能
1、 7寸高清触摸屏控制,一键开机启动加热、加电流、点火,一键老化色谱柱。
2、运行状态实时监控诊断,实时反应当前信息,五路温度显示。
3、实时显示老化时间及TCD电流,安全可靠。
4、开关机预约功能,配合自动开关机系统,可实现自动打开气源,开主机,升温,加电流及关机,节省稳定等待时间,实现闲时定时老化仪器,提高工作效率。
5、采用变压器油专用抗污染复合色谱柱技术,大大提高了色谱柱的使用寿命。
6、可选配最新国标顶空进样系统,放好样品后实现连续不间断做样分析,无人值守。
7、多角度监控各个部件状态,可查询报警提示,报警参数,便于直观发现故障信息。
8、可定制网络化及远程操作,实现人机分离实时监控,大数据采集共享,分析条件最优选择,共享色谱技术,稳定安全可靠。
9、主机控制软件终生免费维护,有新版本及时为用户升级。
四、GCSD-A2色谱分析工作站
工作站含:戴尔电脑,液晶显示器、惠普激光打印机、 A/D采样卡、色谱数据处理软件。
1.技术指标
2.工作站主要性能指标
a)操作简便:中文WINX、XP操作平台,全中文窗口界面。
b)实时性:真正WINDOWS环境下的总线实时数据采集,双通道同时采样,实时显示色谱峰
保留时间。
c)高精度:24位的高精度A/D插卡,输入范围:-1.25V~+1.25V。
d)重现性:0.006%。
e)开放式数据管理:保存完整的相关设备信息以及分析结果数据信息。
方遍增加、修改、
删除、随意调阅、检索。
f)自动故障诊断:分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓
度图示等多种故障诊断方式。
g)轻松定性:可自动或手动编辑峰鉴定表。
自动计算校正因子,可以进行多次校正平均。
h)灵活的峰识别和处理能力:可以通过设置参数和时间程序或手动修正方式进行色谱峰的
识别、删除及调整基线切割。
确保分析结果的准确性。
i)灵活的打印功能:提供固定格式和自定义摸版格式的结果报告。
2018.10.18。
