京能集团运行人员培训教程BEIH Plant Course高压加热器系统HP Heater SYSTEMLAD、LAATD NO.100.X目录1. 教程介绍 (4)2. 相关专业理论基础知识 (4)3. 系统的任务及作用 (8)5. 设备规范及运行参数 (13)6. 设备结构及工作原理 (14)6.1 高压加热器的结构。
(14)6.2 高加工作原理。
(16)7. 控制及联锁保护 (18)7.1 高加的报警、联锁与保护 (18)8. 基本运行操作 (21)8.1 高压加热器投运操作 (21)8.2 高压加热器停操作 (22)9. 优化安全经济运行（运行注意事项） (23)10. 巡回检查标准 (25)10.1.1 高压加热器需要监视的数据 (25)10.1.2 高压加热器巡检标准 (26)11. 设备检修安全措施 (27)11.1 高加的检漏堵漏措施 (27)11.2 高加壳体、管子的检修 (29)11.3 高加检修隔离措施检查表 (30)12. 常见异常故障 (32)13. 事故预案及演练 (33)高加泄露现场处置方案。
(33)14. 安全警示(安规及25项反措要求) (38)15. 事故案例 (39)15.1 高加疏水管路振动大。
(39)15.2 #1机#2高加事故疏水调门突开分析 (39)15.3 关于#1燃机性能加热器泄漏故障停机的分析报告 (40)16. 设备附图 (43)16.1 髙加系统就地图片 (43)16.2 立式高压加热器结构图 (43)16.3 高加全貌图 (43)16.4 高加安全门图片 (44)16.5 高加液位计图片 (44)16.6 高加就地液位计图片 (46)16.7 高加疏放水及排空系统图 (47)17. 标准试题库 (47)17.1 选择题 (47)17.2 判断题 (49)17.3 简答题 (50)17.4 问答题： (54)18. 培训检测表 (55)19. 延伸阅读 (57)19.2 表面式加热器的疏水方式及热经济性分析 (58)19.3 回热循环 (60)1.教程介绍本教程详尽介绍了发电厂除氧器、髙加系统，包含了发电厂运行维护人员从事本系统相关工作所必须掌握的专业基础理论知识、系统的构成及相关联接、系统中各设备的工作原理、设备系统的启停操作及正常运行调整、节能经济运行方式、各种工况下巡回检查的内容及标准、设备检修维护时安全隔离要求及措施、作业危险因素的分析及防止、系统常见故障的分析处理、运行过程中的事故预想及演练、相关的定期切换及试验要求等内容。
高加说明书
高压加热器安装使用说明书D00.21SM上海动力设备有限公司2001年8月★★★：以下仅仅提醒安装和使用人员（详细安装运行问题请见后面各章节）★：出厂时产品接管上的封头、闷盖和法兰等均为充氮或/和包装使用，不得作为水压试验的工装使用。
★：高加在使用前应将水室人孔和壳体上的安全阀法兰的橡皮垫片更换成不锈钢缠绕垫片或石棉橡胶板（部位可参阅产品总图或“充氮及水压试验装置”）。
★：高加抽汽管道上的抽汽逆止门建议电厂不要采用不锈钢缠绕垫片.最近接连发生该不锈钢缠绕垫片碎裂, 碎片从抽汽管道进入高加管束,引起换热管泄漏。
★：保持稳定和一定高的加热器水位，不仅对机组和加热器效率、安全运行很重要，低水位运行将引起加热器内部汽水二相流，导致加热器传热管迅速泄漏、损坏。
因此要求不仅要调整加热器冷态水位，而且加热器要进行热态水位调整。
是否建立了水位,是以疏水端差来衡量。
℃★：加热器不同的传热管对水质有不同的要求，水质对加热器传热管损坏影响极大。
对于碳钢推荐 PH 9.5以上1SHANGHAI POWER EQUIPMENT Co.,Ltd. Tel: 65431040 Fax: 65430371对于不锈钢、碳钢系统推荐 PH9.5对于铜管推荐 PH8.8--9.0★:机组启停的温升温降率对加热器的寿命影响见2.2.1章节。
★:安全阀出口管须支撑。
★: 加热器水位功能:高一水位报警发声光信号高二水位报警发声光信号，危急疏水阀打开高三水位报警发声光信号，高加解列加热器水位值推荐:卧式高加正常水位为零水位低一水位 -38mm高一水位 +38mm高二水位 +88mm高三水位 +138mm立式高加正常水位零水位低一水位 -50mm高一水位 +50mm高二水位 +150mm高三水位 +250mm2SHANGHAI POWER EQUIPMENT Co.,Ltd. Tel: 65431040 Fax: 65430371★: 高加在启动时水侧应注水，当给水旁路门前后无压差时方能切换，否则将冲击加热器并引起加热器内部结构损坏，使加热器失效。
汽机高低加结构、投停及泄漏故障
二、表面式加热器的结构
10
600MW机组卧式高压加热器
11
12
• 给水从端部底下的入口进入加热器，在钢管中依 次流过疏水冷却器段、正常加热段、蒸汽冷却器 段后，从端部上部流出。
• 蒸汽从加热器上部靠近给水出口侧流入，首先进 入蒸汽冷却器段，在蒸汽冷却器隔板引导下形成 多流程交叉流动，以加强换热效果，然后经过正 常加热段。
阀投入“自动”，维持高加水位正常。 • 注意检查抽汽管道疏水阀应关闭，高加水位在正常范围
内，除氧器温度、压力正常。 • 按抽汽压力由低到高的顺序,依次投入#2、#1高加,当#3
高加抽汽压力达到一定值后,疏水倒至除氧器。 • 调整水位在正常范围内,并投入高加保护。
18
（三） 运行中高加投入要点、注意事项
23
（三）高加泄漏的危害
• 高加泄漏会导致其泄漏管周围正常的管束受到高压水的冲 刷、冲击而导致破坏泄漏，受损管束数量增加，从而加剧 泄漏程度；
• 高加泄漏时随着水位的急剧增高，若不及时采取保护措施， 待水位淹没抽汽管的进口，蒸汽带水将返回到蒸汽管道甚 至进入汽缸从而造成汽轮机水冲击事故；
过热蒸汽冷却段
具有过热度高的回热抽汽先引人过热段以降低其过热度，所放出的热 量用来加热全部或部分给水，使离开过热段时的出水温度接近于、或 等于、甚至超过该抽汽压力下的饱和温度。所以，有内置式过热段的 加热器，其出口端差一般为一1～2℃，减小端差提高了系统的热经济 性。过热段也可以单独构成一个加热器，称为外置式蒸汽冷却器。
• 正常加热段加热面积最大，蒸汽相对给水的流动 方式为逆流方式。为避免高温蒸汽对加热器壳体 放热，在蒸汽冷却器这一段设有遮热板。
13
• 上级加热器疏水从加热器上部远离蒸汽入口侧进入，在放 热后与本级加热器疏水一同进入疏水冷却器段。同蒸汽在 蒸汽冷却器中的流动方式一样，疏水与给水的流动方式也 为多流程交叉流动。疏水在疏水冷却器中充分放热后，由 疏水出口管流出加热器。
高压加热器PPT
加热器的分类：
换热方式： 1、表面式 装置方式： 1、立式 按水压方式： 1、低压加热器
2、混合式 2、卧式 2、高压加热器
表面式加热器：加热蒸汽和被加热的水不直接接触，其 换热通过壁面进行的加热器
混合式加热器：加热蒸汽和被加热的水直接接触混合加 热的加热器。
加热器结构示意 1-U形管；2-拉杆和定距管；3-疏水冷却段端板；4-疏水冷却段进口； 5-疏水冷却段隔板；6-给水进口；7-入孔密封板；8-独立的分流隔板； 9-给水出口；10-管板；11-蒸汽冷却段遮热板；12-蒸汽进口；13-防
高、低压加热器的投入及停止
低压加热器的投入
低加的投入 低压加热器水侧投入 1、 凝结水系统投入正常且凝结水水质合格后可投入各低加水侧， 2、关闭汽侧、水侧放水门，开启水侧排空气门: 3、开启低加水侧出入口电动门，水侧持空气门见水后全关， 4、水侧出入口电动门全开后，关团水侧旁路电动门: 5、注意凝结水压力和流量稳定。 6、低压加热器汽侧投入 1.低加水侧投运后可投入汽侧运行，原则上应随机组滑启，当不能随机组滑 启时应按抽汽压力由低到高的顺序依次投入: 2.投运初期，各低加疏水由事故疏水至疏水扩容器: 3.开启启动排汽手动门: 4.检查五、六段抽汽管路疏水门开启开启五、六段抽汽逆止门暖管30 分钟 5.缓慢开启抽汽电动门直至全开，投运过程中应严格控制加热器由口水温温 升事，温度变化率为2C/min,不大于3C/min,维持低加有一定水位)启动排气手动门见汽后关 闭，打开连续排气一、二次手动门: 6.当相邻低加抽汽压差满足逐级疏水逐级自流要求后逐渐关小事故疏水和开大正常疏水， 疏水倒为正常方式，调节加热器水位在正常范围内后投入加热器水位调节自动 7.检查低加进出水温度、汽侧水位正常，疏水阀调节情况良好 8.主机负荷大于20%时，检查五、六段抽汽管路疏水门关闭，
高低压加热器REV1
51
㈢传热管泄漏
确定部位的方法一般采用反泵的方法，也就是壳侧加压， 从管侧看泄漏的位置。
52
㈢传热管泄漏
图5-4 泄漏探测装置
钻孔直径为能穿过牵引线
高加运行说明书 中有详细说明，
19
其方法和原理都
比较简单（图示
说明）
原始孔径减去0.25-0.38
确定泄漏深度在
4.5x3
金属线弯头后，银钎焊接或铜焊焊接
管束由管板，传热管，导流板，支撑板，
过热段包壳，等组成。
19
管束
管束由管板、传热管、导流板、支撑板、过热段包壳、 疏冷段包壳等组成
20
管子管板的联接方式
1，管板上堆焊一层软(提高焊接性能) 2，采用先焊后胀(液压胀管)工艺，防止振动和消除热胀差和间隙腐蚀
21
管子管板的联接质量保证
先进的三轴深孔钻床，保证孔径、光洁度、孔距，从而保证焊接和胀管质量。
建议采用电工金属线或管子拉牵金属线
53
㈢传热管泄漏
以上二项对确定泄漏原因至关重要，如果没有位置和深 度将无法判断泄漏原因。 ⑴低水位运行，引起疏水冷却段传热管泄漏。 ⑵高加超负荷运行引起高加过热段传热管泄漏。 ⑶不凝结气体和有害气体的积聚引起加热器传热管大面
积减薄。
54
㈣ 疏水不畅和水位不稳
疏水不畅可能是阀门口径偏小和管道布置不合理
7
8
高压加热器典型结构
1)卧式U形管式高压加热器 2)倒立式U形管式高压加热器 3)正立式U形管式高压加热器
9
加热器的典型型式
高加为卧式U形管，半球形水室具有椭圆形自密封人孔， 高加的 传热区段有过热段、凝结段和疏水冷却段（外置疏冷器）三个传
再谈高加联成阀

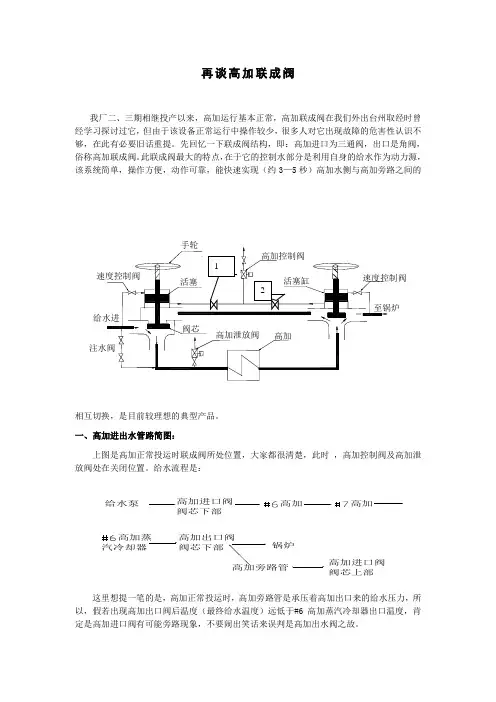

再谈高加联成阀我厂二、三期相继投产以来，高加运行基本正常，高加联成阀在我们外出台州取经时曾经学习探讨过它，但由于该设备正常运行中操作较少，很多人对它出现故障的危害性认识不够，在此有必要旧话重提。
先回忆一下联成阀结构，即：高加进口为三通阀，出口是角阀，俗称高加联成阀。
此联成阀最大的特点，在于它的控制水部分是利用自身的给水作为动力源，该系统简单，操作方便，动作可靠，能快速实现（约3—5秒）高加水侧与高加旁路之间的相互切换，是目前较理想的典型产品。
一、高加进出水管路简图：上图是高加正常投运时联成阀所处位置，大家都很清楚，此时，高加控制阀及高加泄放阀处在关闭位置。
给水流程是：所二、基本结构高加进、出口联成阀基本结构相似，主要由手轮、阀杆、阀芯、活塞、活塞缸、阀座、阀盖等组成。
阀杆分上、下两部份，上部与手轮相连，用于释放或锁紧阀芯，下部上端装有阀门的行程开关，通过电讯号送至CRT画面，中间与活塞用哈夫联结，下端与阀芯连成一体，上、下部之间可用销子对结，必要是通过操作手轮（一般不进行）用于强制开启阀门。
三、工作原理（1）正常运行时高加正常运行时，联成阀活塞上、下表面，承受的压力都为当时的给水压力，因活塞上、下部分表面积相同，上、下部分受力可看作相互抵消，故活塞所受的合力为零。
同样，阀芯的上、下表面，所受压力也为当时的给水压力，但因阀芯下部表面积要大于上部表面积，所以，无论给水母管压力怎样变化，阀芯所受合力始终不为零，且垂直向上，这样，阀芯也就一直被顶在开启位置。
（2）高加解列的瞬间当高加因某一原因（如水位高高）自动或手操撤出时，高加控制阀打开，活塞下方的给水迅速泄压（活塞与活塞缸间的间隙很小，活塞下方来不及补水），而活塞上方仍源源不断地有给水补充着，使得活塞上下形成巨大的差压，这时活塞所受向下的合力远远大于阀芯所受向上的合力，阀芯就被快速关下，高加水侧即刻隔离，此时给水流程：给水泵→高加进口阀芯上部→高加旁路管→高加出口阀芯上部→锅炉。
高、低压加热器ppt课件
#7、8低压加热器
7A号和8A号低压加热器合并而成一个同壳加热器安装在高 压凝汽器的颈部，7B号和8B号低压加热器合并而成一个同 壳加热器安装在低压凝汽器的颈部，抽汽管无阀门。该低压 加热器由壳体、管系、水室等部分组成，低压加热器壳体内 设有一垂直的大分隔板将低压加热器分隔为左右互不相通的 两个腔室，7A/B号、8A/B号低压加热器的管系就分别装在 这两个腔室内。管系分别由支撑板支撑，并引导蒸汽沿管系 流动，各管系内的疏水冷却段由包壳密封，以保证疏水畅通 流动，凝结水从8号低加水室进口进入管系进行加热后，流 入出口水室，在水室转向后进入7号低加管系，经7号低加管 系的升温后再进入水室，最后从水侧出口管离开低压加热器 到上一级低压加热器。
预暖结束后，逐渐开启高加抽汽电动门，注意正常疏水调节阀动作应正常。
高加投运过程中，尽量保持机组负荷平稳，注意各高加水位自动调节是否 正常
9）机组运行中，高压加热器的投入
有关检修工作已结束,检修现场清扫干净,且无任何 妨碍本系统启动的物品。 系统启动前的检查与操作已完成。 高加水侧投入前应投入高加保护进行注水、排气， 从旁路切至主回路时应注意锅炉给水流量正常。 开启事故疏水手动阀时应注意凝汽器真空变化。 高加汽侧投入时应暧管充分，注意控制好投入加热 器的出口水温的温升率小于3℃/min。其它操作同 汽侧的正常投入。
每个高加均设有一个水位控制箱,水位控制箱上设有3对差压变送器 接口,通过差压变送器输出信号,去控制疏水调节阀,从而维持高加水 位正常。
水位高三值 水位高二值
2）高加投入操作
高加启动时,先投水侧,后投汽侧,在先投水侧前应先在高加内注水,以 防止投高加时给水失压.高加投入或停止时设备温升不宜大于 3℃/min．
卧式双壳体多级高压筒形泵全面介绍应用及结构图
BB5 卧式双壳体多级高压筒形泵本文仅介绍BB5结构的高压、高速锅炉给水泵..BB5 结构泵主要应用领域：炼化流程的加氢进料泵为各类加氢装置提供原料;其出口压力最高可达20MPa左右;功率最大5848kW;火力发电厂的锅炉给水、炼油高压设备进料、乙烯输送、陆上和海上注水、海上原油运输..因为该产品应用于火力发电厂最具代表性;所以仅列举电厂容量、功率和泵参数的关系..火电厂的分类：按总装机容量分类：小容量发电厂总装机容量下简称总量 < 100 MW中容量发电厂总量 100 - 250 MW大中容量发电厂总量 250 - 600 MW大容量发电厂总量 600 - 1000 MW特大容量发电厂总量 > 1000 MW按蒸汽压力和温度分类：中低压发电厂蒸汽压力3.92MPa; 温度450度; 单机功率 < 25 MW 高压发电厂蒸汽压力9.9MPa; 温度540度; 单机功率 < 100 MW 超高压发电厂蒸汽压力13.83MPa; 温度540度; 单机功率 < 200 MW 亚临界压力发电厂蒸汽压力16.77MPa; 温度540度; 单机功率 300 -1000 MW超临界压力发电厂蒸汽压力 > 22.11MPa; 温度550度; 单机功率 > 600 MW超超临界压力发电厂蒸汽压力 >33．5MPa、610℃／630℃; 单机功率 > 600 MW根据蒸汽压力值;可以大概估计给水泵需要的扬程;涉及水密度、出口余量的影响;扬程应大于锅炉蒸汽实际压力值..有具体计算方法;略..电厂总容量和对应锅炉泵需要的流量大概关系：12MW-75m3/h、25MW-130 m3/h、50MW-220 m3/h、60MW-260 m3/h、100MW-400～410 m3/h、125MW-420m3/h、135MW-440 m3/h、200MW-670 m3/h、300MW-1024 m3/h、600MW-1900～2028 m3/h..BB5型卧式离心泵如KSB公司的CHTC、CHTD、CHTR等系列产品;Flowserve公司的WIK型、HD0／HS0型;SULZER公司GSG型等;叶轮大多数采用串联布置;由安装于出口端的平衡鼓平衡盘或盘鼓结合来平衡轴向力为了保持转子操作的稳定性;一般平衡90％～95％的轴向力;残余的轴向力由推力轴承承担;也有采用叶轮背靠背布置的方式平衡大部分轴向力如威尔泵公司的AHPB型泵、SULZER泵公司GSG 型及克莱德联合泵业的Db36型的结构..内壳体采用水平剖分结构的泵品牌较少;Flowserve公司的HDB ／HSB;EBARA公司的HDB／HSB型泵、SULZER公司的CP型..这种结构的泵内壳体采用双涡壳压水室结构;叶轮采用背靠背布置的方式..不同的内壳体剖分结构有其不同的优缺点;垂直剖分结构的内壳体直径小;加工容易;对转子产生的轴向力要比双涡壳更小;有利于转子的稳定性..水平剖分双涡壳结构安装方便;转子可以做整体的动平衡;导叶压水室结构的转子动平衡后在安装时需要拆开重新组装;因此单独零件的平衡应该需要更高的精度..串联布置的叶轮轴向尺寸较短; 有利于增加轴的刚度;背靠背布置的叶轮可以平衡大部分轴向力;但轴的长度增加;对轴的刚度不利..GSG 泵是符合 ISO13709/API610 BB5 高压筒形泵的最低成本泵型;GSG 背对背转子堆栈提供低密度的服务;这里转子的稳定是至关重要的.. GSG 泵安装在世界各地的电厂、炼油厂以及石化厂..SULZER-HPT 是专门设计用于热电站锅炉进水应用的泵;其关键特征：流量Q：高达4000 m3/h ；扬程H：高达4;200 m ；压力P：高达450 bar ；温度T：高达 220℃；口径DN：高达500 mm ；最高旋转速度：6;750 r/minKSB-CHTC:流量达：1278 m³/h；压力达：4000m400 bar；温度达：210℃;转速达：6750r/min设计压力：PN160; PN250; PN320; PN400..KSB-CHTD:流量达：3600 m³/h；压力达：5300m560 bar；温度达：210℃;转速达：6750r/min..KSB-CHTR:流量达：1450 m³/h；压力达：40000m400 bar；温度达：450℃;转速达：7000r/min;功率达40000KW..不同公司的BB5结构泵的优点不同;这里不再一一列举..。
高加系统
五、高加泄漏防范
1.严格按照要求设置加、减负荷，加、减负荷速度不得超过3MW／min， 防止给水温度在加、减负荷过程中出现超限现象。 2.严格把控巡检、监盘、消缺质量，减少机组非计划降负荷情况发生。 3.控制好高加水位，维持高加水位和疏水端差在规范要求范围内，杜绝 高加水位过低或无水运行。 4.在机组启停过程中，要求高加随机启停，严格执行规程要求，控制好 给水温度变化速率＜1.8℃/min。 5.及时查找汽、水系统中的泄漏缺陷，减少汽、水系统阀门泄漏，提高 机组运行效益，确保给水流量在规定范围内。 6.将高加运行参数及现场巡检检查，发现泄漏，及时停运处理，防止长 时间泄漏运行，引发大面积泄漏。 7.应严格控制给水品质，确保给水含氧量（≤7μ g／L），给水溶氧超 标时，及时查找、分析、处理。 8.检修人员对高加堵管工艺、质量严格控制，防止因堵管工艺、质量不 过关引发泄漏。
四、高加解列的操作与注意事项
（一）高加解列的操作： 1、依次缓慢关闭#1、＃2、#3高加进汽电动门,控制给水温度变化 率不应大于2℃/min,并注意汽包水位及给水温度的变化。 2、当高加进汽电动门全关后，关闭一、二、三段抽汽逆止阀，开 启一、二、三段抽汽管道的疏水门。 3、关闭高加至除氧器疏水电动门，各高加危急疏水阀动作正常以 维持水位正常。 4、关闭#1、＃2、#3高加至除氧器空气阀. 5、水侧停用时，则等汽侧全部停用且泄压后，可关闭高加进、出 口电动门，注意给水压力、给水流量、给水温度的变化。 6、开启水侧放空气阀，防止进汽阀不严泄漏，给水升温而超压。 7、若检修有工作,根据具体工作认真做好系统隔离措施。 8、若工作需要开启高加汽侧空气门时,应注意抽汽电动后疏水阀和 危急疏水阀应在关闭状态,防止影响凝汽器真空，造成凝汽器掉真 空事故。
高加联成阀讲义ppt课件
•1
1
•1
第一部分高加及保护系统
我厂高加的型号和参数
1 型 号 JG-500-1型
JG-530-2型
•2 设计管程压力 20.3 20.3 MPa
•3 设计壳程压力 4.5 3.1 MPa
•4 设计管程温度 265 250 ℃
•5 设计壳程温度 380 340 ℃
•青岛青力锅炉辅机有限公司
•17
水侧安全阀的作用
当高加保护装置给水进口阀和出口阀均被关闭， 但加热蒸汽仍继续进入壳侧，或进汽阀虽关闭 而蒸汽仍泄漏入壳侧时，将会使高加给水继续 被加热，给水的温度不断升高，体积膨胀，而 使管内和水室压力升高。为了不使管束和水室 超压爆破，在给水阀和出水阀之间的高加主给 水管道上应安装管侧安全阀。
的，或则很低，一般不能上涨，再前面 •活塞间隙漏水
有四路来水，两路电磁阀，一路节流孔
•出口
板，一路旁路，旁路关闭，电磁阀常闭。
当高加的疏水水位高时，一个电信号 给电磁阀，电磁阀迅速打开，保护水压 力迅速升高，活塞原理，连成阀关闭， 给水不进高加走旁路了。
•保护水进口
•28
我厂高加的主要参数
序 号 项目 位
•22
运行
1.当投入运行时，首先将疏水旁路闸阀及主管路闸阀， 蒸汽调节阀全开，观察液位，加热器中应无液位。
2. 关闭旁路阀，再缓慢关闭主管路闸阀，这时加热 器的液位逐渐上升。直使液位接近正常水位时，再 缓慢开启主管路闸阀，直到液位能够自动维持稳定 状态，调节器调整完毕。
3. 如果在调试过程中出现满水，可迅速开启旁路阀， 待液位下降后在进行调整
•18
汽液两相流疏水自动调整装置
•19
高低加疏水及排空气系统图【共32张PPT】
#8A（B）疏水至低（高）压侧凝汽器扩容器
为了防止高加汽侧超压运行，每台高加壳上设置了一座安全门。
给水电动旁路阀的控制钮转到自由挡；
#5、#6低加每台低加壳侧设有两座安全门，同时，为了对加热器检修泄压，其水侧和汽侧都设有放水门。 我厂的三台高加疏水系统正常疏水采用疏水逐级自流方式，既上一级加热器的疏78水号 号低 低 通压 压加 加 过热 热器 器 级间的压差排入下一级加热78 号 号器低 低压 压中加 加热 热，器 器 最低一级#3高加疏
Hale Waihona Puke • 注：低负荷时，加热器的级间压差较小， 可能出现正常疏水不畅，加热器水位升
高，危急疏水阀参与水位调节，保持加 热器在高三水位以下运行
5.高加排空气系统作用
加热器管系和壳体中的不凝结气体会增加 加热器的传热热阻，阻碍蒸汽与给水之 间的换热，并且还会对热力设备造成腐 蚀。因此，在所有加热器的汽侧和水侧 均装置排汽装置及管道系统。以从加热 器和除氧器中排出不凝结气体，以提高 传热效率和防止腐蚀。
• 高一水位：报警 • 高二水位：开启危急疏水调节阀 • 高三水位：解列高加，关闭抽汽逆止门 • 低一水位：报警 • 低二水位：关闭正常疏水调节阀
低加疏水及排空气系统图
给水电动旁路阀的控制钮转到自由挡；
给水电动旁路阀的控制钮转到自由挡；
在高加退出检修时为了对汽侧和水侧泄压，分别在水侧和汽侧装有放水门进行泄压。
• 每台高加受热面均包括：过热段、饱和 段、疏冷段三部分。
• 壳体采用全焊接结构，主要由筒身、封 头、支座和多种规格的管接头组成。
• 管系主要由管板、U形管、折流板、不锈
钢防冲套管、中心管式不凝结气体抽出管、
4根钢性厚壁加强管、管系抗振装置和防
大型卧式高压加热器结构特点浅谈
大型卧式高压加热器结构特点浅谈作者：胡志刚来源：《科学与技术》2019年第14期摘要：大型设备的轻量化设计方法，是设备制造企业提高市场竞争力的重要措施之一。
作为回热系统中常见的重要设备，高压加热器运行中出现故障会直接影响整套机组的运行经济性。
本文简述了大型卧式高压加热器水室部分、管束部分的主要结构和给水入口端、U形管尾部结构、导向装置、支座等部件的结构特点。
关键词：卧式；高压加热器；结构；特点1导言随着我国发电设备单机容量的不断扩大，电站辅机设备的发展方向已日趋高参数和大型化，大型卧式压加热器大都采用全焊接、U形管管板式的结构，与一般U形管换热器相同，主要是由水室部分、管束部分、壳体部分、支承结构4大部件组成。
作为回热系统重要的辅助设备之一，高压加热器对电厂的可靠运行起着重要作用。
一旦其在运行中出现故障，就会造成换热效果不佳、温升不够，进入锅炉的给水温达不到要求，增加电厂运行成本。
2高压加热器的原理三门核电每个机组有4台高压加热器，加热器的结构采用的为U型管壳式换热器。
U型管换热器是管壳式换热器的结构类型之一，管壳式换热器是由一个壳体和包含许多管子的管束组成，冷热流体之间通过管壁进行换热的换热器。
高压加热器的给水走加热器管侧，经过U型管加热后排出，给水流是下进上出设计；高压缸抽汽通过抽汽管线进入高压加热器壳侧，冲击管束外围的防冲板后向上部两侧空间沿传热管方向扩散，最后沿管束垂直方向向下经过蒸汽冷凝段和疏水冷却段，冷凝成疏水从疏水管线排出高压加热器加热器，抽汽中的不凝性气体通过空气箱和抽气管线排出。
根据高压加热器系统的运行条件与设计效率等，要求高压加热器具有如下设计特点：温差应力小，传热面积裕量大，管束设有防振措施强度可靠，管子与管板胀接与焊接质量稳定，效率高等。
3高压加熱器的结构设计3.1选用U形管式热交换器热交换器有浮头式热交换器、固定管板式热交换器、U形管式热交换器、填料函式热交换器等型式。
高低加疏水及排空气系统图ppt课件
4.高加疏水系统作用
加热器的疏水指抽汽在加热器内放热后形成的凝结 水。
加热器疏水系统的作用：一，疏放及回收各级加热 器的蒸汽凝结水；二，保持加热器内水位在正常 范围内，防止汽轮机进水。
我厂的三台高加疏水系统正常疏水采用疏水逐级自 流方式，既上一级加热器的疏水通过级间的压差 排入下一级加热器中，最低一级#3高加疏
缓慢开启抽汽阀，使设备温不大于3℃ /min.
调节加热器疏水调节阀大小来调节加热器 水位正常。
热启动
确保给水进出口电动旁路阀的控制按钮处在 自由状态；
首先将给水出口闸阀开启，然后开启给水入 口三通阀；
将汽侧疏水冷却段的排气隔离阀打开，直到 空气排尽后关闭；
缓慢开启抽汽阀，使设备温升率不3℃/min.
水排入除氧器。#3高加的疏水管道上的调 节阀前靠近除氧器 处还安装逆止阀，以 防止除氧器内的水汽倒入#3高加，造成 振动。正常疏水调节阀在低二水位时全关， 在高一水位及以上时全开。
危急疏水：当加热器水位达到高二水位及 以上时，应开启危急疏水调节阀将疏水排 向凝汽器事故疏水扩容器。其中#1高加 危急疏水排入低压侧凝汽器扩容器，#2、 #3高加危急疏水排入高压侧凝汽器扩容 器。
在疏水管道上也设置了排空气门，以排出 疏水管道中的空气。
7.高加给水系统和抽汽系统
水侧：从给水泵来的给水，通过给水入口 三通阀进入高加，在高加内进行热交换后 通过给水出口闸阀进入锅炉，当加热器水 位达到切除水位时，由变送器发出信号， 迅速关闭给水入口三通阀和出口闸阀，给 水走旁路进入锅炉。
汽侧：每台高加的抽汽管道上装有电动止 回阀和隔离阀。电动止回阀和隔离阀于抽 汽口之间的管道装设放水阀，在每次冷启 动前，应开启抽汽管道的放水阀，排尽积 水。启动时应缓慢开抽汽阀，设备温升不 宜大于3℃/min
超临界汽轮机高加入口三通阀结构图籍
厂家：北京新惠华云控制设备有限责任公司
x号机高加入口三通阀结构图籍
设备管理部
x号机高加入口三通阀结构图籍
x号机高加入口三通阀结构图籍目录 1.手轮……………………………………………………………..…………………….………...3 2. 填料压盖……......….…...………………………………………………………….……….…3 3.行程指示块………………………………………………………………………….…………..3 4.门杆…………………………………………….………………………………………………..3 5.门架……………………………………………………………………………………….……..3 6.异形填料……………………………………………………………………………….….…….4 7.旁路口………………………………………………………………………………….….…….4 8.胶圈…………………………………………………….……………………………….……….4 9.门柄…………………………………………………………………………….…..….………..4 10.内为活塞…………………………………………………………………….……….………..5 11.旁路密封面…………………………………………………………………………..………..6 12.入口密封面………………………………………………………………………….…….…..6 13.活塞密封圈………………………………………………………………………….…….…..7 14.活塞………………………………………………………………………………….….……..7 15.门杆………………………………………………………………………………….….……..7
高、低加培训
（3）疏水冷却器或疏水冷却段
作用： a.冷却加热器的疏水放热量，减少由于排挤低压抽 汽引起的冷源损失，提高热经济性； b.防止疏水在管道中汽化而发生汽阻。
2. 疏水泵方式 疏水泵方式:各级加热器的疏水用专用的疏水泵送
2.蒸汽冷却器的类型 (1)内置式（过热蒸汽冷却段） 特点：与加热器本体做成一体，可节约材料和投 资，但只减小本级出口传热端差，热经济性提高 较少，一般可提高0.15%～0.20%。
(2)外置式(蒸汽冷却器） 连接方式： 单级并联、单级串联、两级并联、两级并联。
单级并联：只有一部分给水流经冷却器，最后与 主水流混合后送入锅炉。热经济性稍低，但流动阻力 损失也小。
式支座的特制滚轮与支座采用螺栓连接。在现场安装时，按安装图图示方位 装上滚轮后，高加即可沿高加水平轴向移动，滚轮转向90°安装后，亦可实现 侧向移动，使高加现场安装就位更加容易。
1. 高压加热器常见故障 （1）管口焊缝泄漏及管子本身破裂； （2）传热恶化； （3）加热器管系泄漏； （4）水室隔板密封泄漏或或受冲击损坏； （5）出水温度下降。
——李凯
一. 概述
高、低压给水加热器是火力发电厂回热系统中的重要设备，它是利 用汽轮机的级间抽汽来加热锅炉给水，使其达到所要求的给水温度，从 而提高电厂的热效率并保证机组出力。其中高加是在发电厂内最高压力 下运行的设备, 在运行中还将受到机组负荷突变，给水泵故障，旁路切换 等引起的压力和温度的剧变，这些都将给高加带来损害。为此，高加除 了在设计、制造和安装时必须保证质量外，还应加强运行、监视和维护， 加强操作人员业务素质培训，才能确保高压加热器处于长期安全运行和 完好状态。根据实际情况对高加进行使用、维护和监视，以满足安全、 经济和满发的要求。
