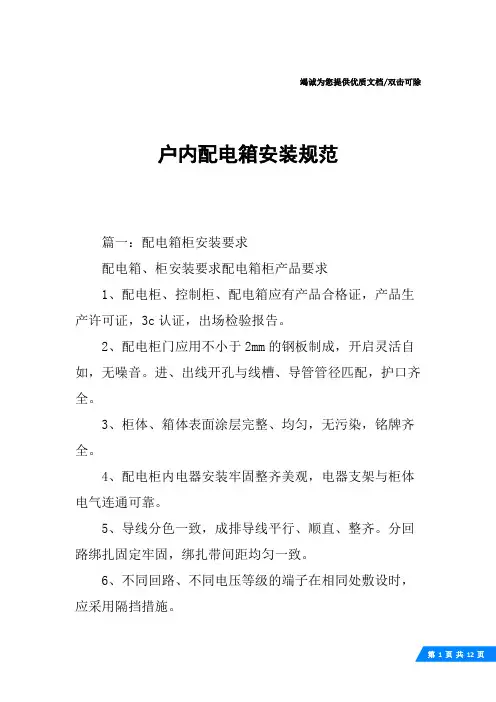

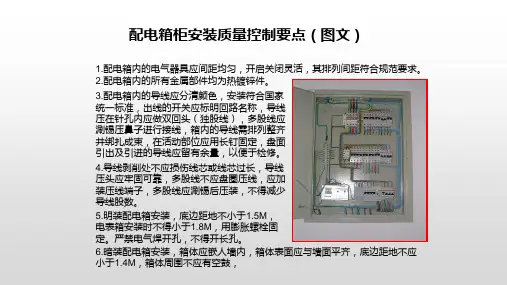

配电箱柜安装要求

配电箱、柜安装要求配电箱柜产品要求

1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C认证，出场检验报告。

2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。进、出线开孔与线槽、导管管径匹配，护口齐全。

3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。

4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。

5、导线分色一致，成排导线平行、顺直、整齐。分回路绑扎固定牢固，绑扎带间距均匀一致。

6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。

7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。

标识

1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。

2、开关等标识清晰、规整，字体大小与柜体相匹配。

3、标识粘贴牢固，使用的材质应具备较长的使用年限。

4、各支路电缆应有电子版标识牌，标识字迹清晰。

5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线

号编码齐全，字迹清楚，不易退色。

配电柜、控制柜安装

1、配电柜、控制柜和基础型钢用螺栓固定牢固。配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。

2、柜间接缝均匀一致，不大于2mm。

3、并排安装的配电柜应平行，柜间间距符合要求。

4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。

5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。

6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。

7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。并应涂以电力复合脂。

8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。

9、配电柜内应设通长PE排，且不少于2处与接地引入线有效连接，并做好标识。

10、配电柜柜体，带电器可开启的门，带接地端子的电器均应与PE母排有效连接，且线径符合规范要求。门上的接地线应套阻燃黄

蜡管加以保护（采用编织软铜裸线）。PE母排表面延长方向，每段为15－100mm，分别涂以黄色和绿色相间的条纹（每台柜内涂一处）。

11、采用线槽从柜上部引入电源时，线槽应平直.美观接地良好。配电箱安装

1、明装配电箱应端正，横平竖直，与墙面贴合紧密。

2、暗装配电箱安装端正，四周灰浆饱满，不应有空鼓等现象，暗装箱体与墙面贴合紧密。

3、配电箱、柜进、出线开口与导管管径匹配，并应套丝带根母（φ50及以下管径）且有护口，不从侧面进线。

4、母线的相序应排列正确，并应涂色或表面热塑，做到分色正确。

5、裸母线距金属门较近，应加装防火绝缘挡板。

6、导线按相序或用途分色一致，接线牢固。端子规格和电线、电缆规格相适应，且不得用开口端子，导线连接时，不得断芯线。

7、二层板安装端正，与元器件吻合，箱体及二层板接地可靠，接地线正确。

8、照明配电箱内应设与箱体大小匹配的N排和PE排.，N线.PE 线经汇流排配出，N排和PE排安装牢固，安装接线后无变形。N线和PE线在汇流排上接线顺序与开关电器安装顺序一致。

9、有电气元件的可开启的箱门，地线连接采用裸铜编织带，平弹垫齐全。

户内照明配电箱安装

1、箱体稳装应填实，不能出现空鼓等现象，箱体不应稳装后变形。

箱体稳装平正。标识清晰。箱体及内部干净整齐。

2、箱体开孔应一管一孔，排列有序，管入箱应套丝带跟母。

3、当采用金属管时，各金属管接地良好。

4、户内配电箱元器件安装整齐，导线线色一致，进入元器件的成排导线弧度与长度一致。

5、照明配电箱分设N线和PE线汇流排，N线和PE线经汇流排配出，N排和PE排安装牢固，接线后无变形，N线和PE线汇流排上接线顺序与开关电气安装顺序一致。

层照明配电箱（柜）

1、落地式安装时，基础型钢应砌挡水台，柜与基础应用螺栓固定。

2、靠墙明装配电柜与墙面间距均匀一致。

3、N线和PE线一线一孔经汇流排配出，并与开关电气安装顺序一致，柜体及柜基础型钢应与PE排做有效连接，并应符合相关规定。

4、配电柜内横担上安装的器具，安装平正、牢固，引出线弯曲半径、长度一致。

5、裸母排安装间距均匀一致，且符合要求。不满足安全间距要求的相母排采用绝缘热缩或其它安全措施。

6、裸母线距金属门较近，应加装防火绝缘挡板。并做好标识。

7、线路图完整，导线敷设合理、开关标识正确，字迹清晰。

8、金属线槽引入时，箱体开孔大小与线槽匹配，护口条严密不松弛。且线槽应与箱柜PE排做有效连接，并应做标识。

9、配电箱内隔板应采用阻燃型。
