模具加工工艺标准
模具标准零件加工工艺
模具标准零件加工工艺模具标准零件加工工艺是指对模具标准零件进行加工的技术和方法,主要是针对金属材料的机械加工过程。
模具标准零件是模具加工中最基本的部件之一,它们直接影响着模具的加工质量和使用寿命,因此模具标准零件的加工工艺显得尤为重要。
模具标准零件加工工艺需要遵循的一些基本原则和技术要点:1. 熟练掌握加工工艺和加工设备的基本知识,对于加工途中可能出现的问题,需要能够及时的进行判断和应对。
2. 考虑加工工艺的整体性,从加工序列、加工工艺、加工设备及所需工具、夹具等方面进行全面规划,保证整个加工过程的顺畅和高效。
3. 严格控制零件加工的质量和精度,特别需要注意加工零件的尺寸和端面平行度,因为它们对模具加工的精度直接决定。
4. 对于不同材质的模具标准零件,需要选择不同的切削工具,以保障加工效率,同时还要考虑材质硬度及加工性等因素。
在进行模具标准零件的加工过程中,还需要注意以下方面1. 材料的选择与加工要求:材料的选择与零件加工后要求的表面加工精度和粗糙度有关,对于不同的工艺要求可能需要不同材质的切削工具,以确保完成最终的加工要求。
2. 加工前准备与机床设置:加工前首先需要对该零件的加工阶段进行划分、方案设计以及机床设计;接着需要根据加工零件的材料、形状、大小、加工要求等进行不同机床的选择,并对其进行技术参数的设置。
3. 切削工具的选择和修复:切削工具的合理选用对零件的加工精度直接影响较大。
刀具的磨损情况对于工件表面质量也有直接影响,因此要及时检查、维护切削工具的磨损情况,若有问题要及时修复或更换。
4. 机床操作流程:在进行原始加工前,需要事先进行一次系统的单件检查,并完成自认划分和机床设置工序,完成机床基本参数的输入,先进行试加工。
然后,进行设备调试,将设备调整到最佳状态,调整的关键是精调床身,定具及杆上定位孔的位置及容度,以保证零件尺寸和几何精度的稳定和一致性。
综上所述,模具标准零件加工工艺需要严格的操作流程和质量控制,才能保证零件的加工质量和精度。
模具标准工艺流程
模具标准工艺流程

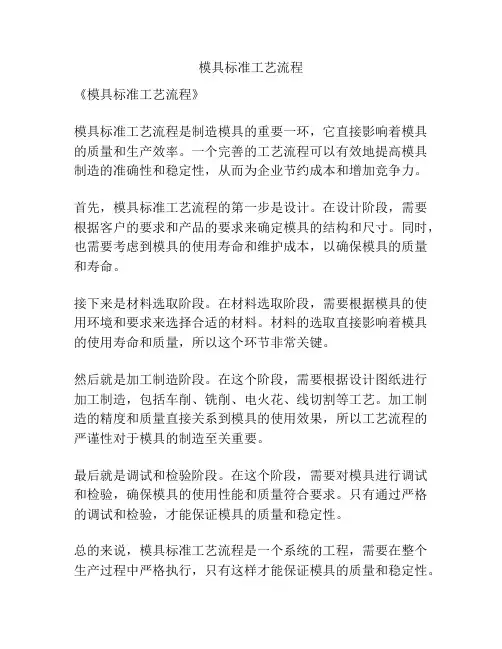

《模具标准工艺流程》
模具标准工艺流程是制造模具的重要一环,它直接影响着模具的质量和生产效率。
一个完善的工艺流程可以有效地提高模具制造的准确性和稳定性,从而为企业节约成本和增加竞争力。
首先,模具标准工艺流程的第一步是设计。
在设计阶段,需要根据客户的要求和产品的要求来确定模具的结构和尺寸。
同时,也需要考虑到模具的使用寿命和维护成本,以确保模具的质量和寿命。
接下来是材料选取阶段。
在材料选取阶段,需要根据模具的使用环境和要求来选择合适的材料。
材料的选取直接影响着模具的使用寿命和质量,所以这个环节非常关键。
然后就是加工制造阶段。
在这个阶段,需要根据设计图纸进行加工制造,包括车削、铣削、电火花、线切割等工艺。
加工制造的精度和质量直接关系到模具的使用效果,所以工艺流程的严谨性对于模具的制造至关重要。
最后就是调试和检验阶段。
在这个阶段,需要对模具进行调试和检验,确保模具的使用性能和质量符合要求。
只有通过严格的调试和检验,才能保证模具的质量和稳定性。
总的来说,模具标准工艺流程是一个系统的工程,需要在整个生产过程中严格执行,只有这样才能保证模具的质量和稳定性。
希望通过不断的努力和改进,能够提高模具的制造水平,为企业的发展做出更大的贡献。
标准模具 镶件 斜顶 圆孔 加工工艺标准
镶件及槽、斜顶及槽、圆孔 加工工艺标准
目录
第一部分
镶件槽/斜顶槽加工
第二部分
镶件/斜顶加工
第三部分
圆孔加工
镶件槽加工
1。针对小型模具,镶件槽尽量做通,镶件槽和镶件尽量用 慢走丝加工,提高装配精度。
镶件槽做通,慢走丝加工
镶件槽加工 2。对于只能NC加工的镶件槽,尽量用新的合金刀加 工,镶件槽较深需用飞刀的,飞刀要测准数,深度大于 50mm的镶件槽,光完刀后,在深度的中间位置加一 条试刀程式,以检查加工是否到位。 试刀程式
标注镶件槽尺寸
斜顶槽加工 6。对于较大的斜顶槽,要跟镶件槽一样,做试刀程 式和清根程式。 试刀程式 清根程式
斜顶槽加工 5。斜顶槽的个别面既要线割,又要EDM的,NC时要 留0.05mm以上的余量,线割完成后再EDM接顺。如 下图的红色面。
斜顶槽加工
注:编程师EDM工艺图上标明测数位置数据,操作技工把 测数结果填写在表格上。
配孔
NC机加工: 刀路分两级 加工,底一 级深度为孔 深的2/3,单 边小2个丝,
圆孔加工 2。要有一条只锣一刀的程式用来配孔,程式单上要 注明配孔及孔直径。
配孔程式
圆孔加工 3。直径大于20mm圆孔,刀库房配镗刀,NC将孔镗 出来。
圆孔加工 4。斜孔D36以下用五轴机加工,20以下锣刀加工,线 性公差给0.001,20-36用镗刀加工,要在机上配孔, 配好才能下机。
杆部NC加工,单边可留0.05mm, 预防变形返磨,针对小磨床斜顶.
镶件加工 2。水口镶件的排位,应将进胶口摆直,磨床加工两 个基准,EDM打完进胶口,再线割外形。用车 Nhomakorabea铜公打进胶口
目录
咬花面模具加工工艺及标准
優選NAK80,8407
三:禁止補焊
模具表面硬度不均 補焊後 焊痕 一般情況下,禁止補焊; 咬花困難 產品表面陰影
若一定要補焊,須經單位主管同意, 若一定要補焊,須經單位主管同意,且嚴格執行以下動作
.一定要先預熱. 1 . .使用與模具相同材質的熔接棒或是使用張 2 . 力強度相等的金屬. .施行退火處理,熔接後母材與熔材一起加 3 . 熱後自然冷,忽略這步驟,就會發生咬花深度 不同或咬不下去的現象. 4 . 不鏽鋼調質品在熔接後若是不再調質或 熱處理,一定會發生咬花斑點. .熔接窒化處理過的模具,必須完全脫窒後 5 . 實行.若馬上熔接會產生有針孔,熔接不良等 現象出現. 6.8407材質禁止本廠補焊 材質禁止本廠補焊, 6.8407材質禁止本廠補焊,須外發專業廠商 處理
尺寸要求
1)先確認咬花型號,確定預留量數值 2:模仁加工 2)預留打光,咬花余量,鉗工主導。
六:咬花標準型號与模具預留尺寸對照表
范例:
放電OK, 1): L2=L-0.09mm CNC精銑 OK預留 2):W2=W-0.09mm 模具尺寸 =L2*W2 3):H2=H-0.05mm *H2 打光OK預 留模具尺 寸 =L1*W1 *H1 1): L1=L-0.03mm 2):W1=W-0.03mm 3):H1=H-0.02mm 設計值咬 花后模具 尺寸長度, 寬度,深 度.(L*W* H) 1.5°以上 1.5°以上 2.5°以上 4.0°以上
咬花型號
W
MT11007 MT11010 MT11020 MT11030
L
咬花面模具加工工 咬花面模具加工工藝及標准
東莞英濟 模具廠
一: 模具材質的選用
一般情況下,選用
NAK80 SKD61 8407 S136
模具加工工艺流程标准
批士,压块,3R
铣床,钻孔,线割, 车床
EDM,雕刻,FIT模
A11
ED01
大EDM
普通火花机
EDM
0.03
0.02
磁盘,批士,压块
铣磨,车,CNC
FIT模,执模抛光
A12
ED02
小EDM
普通火花机
EDM
0.03
0.02
火花放电的电腐蚀加工
磁盘,批士,压块
铣磨,车,CNC
FIT模,执模抛光
…
A13
ED02
精密EDM
精密火花机
EDM
0.01
夹口要求在0.02的料位,封料位的枕 0.005 位,EDM过精密模针孔位,唧嘴孔,精度要 求高的花纹和料位 0.02
火花放电的电腐蚀加工
磁盘,批士,压块,3R
铣磨,车,CNC
FIT模,执模抛光
…
A14
DI01
雕刻
成形雕刻机 打磨机, FIT 模机 打磨机,油石
雕刻
0.05
清角和跟顺很深的R位,精雕花纹,加工手 长.宽.高均不超过500的中小模具,高度 成形缩放比例,跟样来精雕料 板倒胶样的玩具模,精度在0.05左右的加 300,不适合有公差要求的工业模 位 工 为了试模的时候不跑披风,合模上下模分 枕位 FIT模余量小于0.2,插穿位FIT模余 通过上下模合模互配来完成 型面间隙小于0.02 量小于0.1 玩具模夹口要求小于0.05,工业精密模夹 口要求小于0.02 对内模材料,硬度有一定的要求
A1
CE01
普通车
普通车床
车床
能保证圆度和同心度要求
铣床,钻孔
磨床,CNC
A2
CE02
模具加工精度国标标准
模具加工精度国标标准模具作为制造业中的重要工具,其加工精度直接影响到产品的质量和生产效率。
为了规范模具加工行业,国家制定了一系列国标标准,以确保模具的精度和质量。
本文将对模具加工精度的国标标准进行简要介绍。
一、标准概述模具加工精度的国标标准是为了确保模具的制造和验收符合一定的精度要求而制定的。
这些标准涉及到模具的设计、制造、检测和维修等各个环节,为模具行业的健康发展提供了有力保障。
二、主要标准内容1. 设计阶段在模具设计阶段,国标标准规定了模具的基本结构、材料选择、热处理等方面的要求。
设计人员需要根据产品需求和生产工艺要求,合理选择模具结构,确保模具的强度、刚度和稳定性。
同时,还要考虑到模具的加工和维修便利性。
2. 制造阶段在模具制造阶段,国标标准对加工设备、工艺流程、加工精度等方面进行了详细规定。
加工设备需要满足一定的精度和稳定性要求,工艺流程需要合理安排,以保证模具各部分能够达到要求的精度。
此外,对于模具的关键部位,如型腔、浇口、冷却通道等,需要采用高精度的加工设备和技术,以确保其精度和质量。
3. 检测阶段在模具检测阶段,国标标准规定了检测方法、检测工具和检测标准。
检测方法可以分为非接触式和接触式两种,检测工具需要根据具体的检测项目进行选择。
检测标准包括尺寸精度、形位公差、表面粗糙度等方面的要求,检测人员需要根据标准要求对模具进行全面检测,确保其符合质量要求。
4. 维修阶段在模具维修阶段,国标标准规定了维修流程、维修标准和维修记录等方面的要求。
维修人员需要定期对模具进行检查和维护,及时发现并处理存在的问题,确保模具的正常运行和使用寿命。
同时,还需要建立完善的维修记录,以便对模具的使用和维护情况进行跟踪和管理。
总之,模具加工精度的国标标准是确保模具质量的重要保障。
通过遵循这些标准,可以有效地提高模具的制造和验收质量,降低生产成本,提高生产效率,为制造业的发展提供有力支持。
模具加工工艺标准
结构简单:模 具设计应尽量 简单、明了, 方便操作和维 护。
0
0
0
0
1
2
3
4
模具设计的工艺性分析
模具材料的选用:根据产品要求和生产条件选择合适的模具材料,确保模具的耐磨性、 耐腐蚀性和热稳定性。
模具结构的合理性:模具结构设计应简单、紧凑,便于制造、装配、调试和使用,同时 要充分考虑模具的强度和刚性。
热处理工艺流程:预热、加热、保温、冷却和后处理等步骤
热处理工艺参数:加热温度、保温时间、冷却速度等参数对热处理效果的影响
04
模具设计的工艺要求
模具设计的原则
符合产品要求: 模具设计应满 足产品形状、 尺寸和性能的 要求。
加工方便:模 具设计应便于 制造、装配、 检测和维修, 降低制造成本。
寿命长:模具 设计应保证模 具的使用寿命, 提高模具的可 靠性和稳定性。
根据模具材料选择合适的刀 具类型和刀片材质
考虑刀具的寿命和耐用度, 合理使用刀具补偿功能
掌握刀具的安装与拆卸方法, 确保安全操作
切削参数的优化
切削速度:根据材料和刀具选 择合适的切削速度,以提高加 工效率和降低表面粗糙度。
进给量:适当调整进给量可以 提高切削效率,同时保证加工 质量。
切削深度:合理选择切削深度 可以减少刀具磨损和加工时间, 提高加工精度。
模具加工的重要性
模具加工的精度和稳定性直 接关系到产品的质量和生产 效率,是实现产品批量生产 的关键因素。
模具加工是制造业的重要环节, 对产品生产的质量和效率具有 决ቤተ መጻሕፍቲ ባይዱ性影响。
模具加工技术的发展和应用, 能够推动制造业的技术进步 和产业升级,提高生产效率
和产品质量。
标准模具 外发加工品质要求及工艺标准
工件取数基准
任何镶件(包括排位镶件),都必 须在2D图上有取数基准的明显标 识,以免各工序使用不同的边取数
第一部分
第二部分
工件取数标准
工件防变形
工件防变形
在加工大型工件时需要严格按我们提供的加工工艺来加工, 1。 先粗加工正面留余量,下机冷却24小时以上,有些工件甚至 需要更长时间来释放工件的加工时产生的应力,在冷却完成 后,需要检查工件是否变形,工件周边是否直角(如下图)
提醒:
在加工的时候,一定要认真仔细的去看我们提供的 2D图纸上所标注的取数要求,不要报着一个我以为 就是这样取数加工的,以这样的心态去做事,十次 就会有九次出错
工件防变形
2。 对于又细又高的工件,顶部订料时订高35mm左右,NC开粗 时底面和顶面都留脚仔,既方便NC加工,又可防工件变形。 光刀时最后光顶面,光顶面之前先将顶部脚仔用快走丝割掉。 (注:开粗时要多留些余量)
工件防变形
3。 对于较大的中间为通槽的推方,开粗时内圈要适当多留些余 量,以防淬火后变形。
工件取数基准
5。 工件一个方向,但不在工件中心,实际工件需要在 单边取数加工(如图)
下面图片工件外形尺寸是207*207*86,工件XY方向是碰单边取 数再为“0”很多时候大家都会直接四面分中加工,造成偏位
工件取数基准
碰数边的高度设计5mm以上
标准模具 外发加工工艺标准
第一部分
工件取数标准
第二部分
工件防变形
工件取数基准 1。下面基准标示是不能做取数依据的
此位是模具基准角,不能做取数基准
工件取数基准 2。工件单边取数
单边取数基准“0”位
工件取数基准 3。工件单边取数,取数边不在工件最大边, 需要碰边移进去为“0”
模具各工序加工操作及质量标准(完整)
线切割工作准则审核:起草:电火花操作准则划线操作准则审核:起草:铣工/钻工操作准则审核:起草;车工操作准则一、工作内容:1、按照生产图纸先后加工,积极配合加急模具的生产及时完成订单。
2、严格遵守安全操作规程,做好安全防护,按规定穿戴安全防护用品。
3、严格按质量控制标准加工,不断提高加工技能,精心操作,提高工效,做好质量自检,确保加工达到图纸要求。
4、爱护设备及工装工具、量具、检测工具,定期进行保养润滑,定期检修。
5、每天班后搞好机床清洁,以及周边的环境卫生,配合车间做好6S管理。
二、操作规范/技术要求:1、首先仔细了解产品图纸及加工技术工艺要求,熟悉加工操作步骤,选用适合的胚料、刀具、量具提高工作效率。
2、开机前必须仔细检查加工设备运行情况,做好加工前工作准备。
3、模具外型加工尺寸精度表:量(模具成品外圆需精车的要流余量,外圆不需要精车按图加工≤0~–0.5㎜)。
7、粗车下模焊合室按图纸深度留0.5㎜余量精铣,允许公差±0.1㎜,粗车上模公头留拉方余量单边3㎜(以公头截面最长直径为准)。
8、精车上、下模配合贴紧端面(即光面)平整,允许公差﹤0.03㎜,不能有凸凹现象,外形倒角R3,配合止口倒角R1.5,不允许加工直角。
9、平面装配要求:(1)、模具端面平行度应达到GB1184标准规定的6级。
(2)、模具止口对外圆的同轴度达到GB1184标准规定的8级。
(3)、组合上、下模具的同轴度达到GB1184标准规定的13级。
三、注意安全事项:1、加工前必须要做好安全防护措施,佩带好防护罩、眼镜、手套等。
2、开机前检查卡盘、加工件、加工刀具是否锁紧,以免在加工中震动弹出。
审核:起草:工具磨/平面磨操作准则审核:起草:钳工操作准则审核:起草:打磨工操作准则。
模具加工流程中工艺标准及要求【详尽版】
模具加工流程中工艺标准及要求【详尽版】内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展一、范围:本标准规定了注塑模具的加工标准和要求。
二、引用标准:《模具设计标准》《一般模具设计参照标准》《热嘴设计标准》《模具设计规范》三、模具外观:1.铭牌内容打印模具编号、模具重量(Kg)、模具外形尺寸(mm),字符均用1/4英寸的字码打上,字符清晰、排列整齐,铭牌厚度1mm铝片。
2.铭牌固定在模腿上靠近后模板和基准角的地方(离两边各有15mm的距离),用四个柳钉固定,固定可靠,不易剥落。
3.冷却水嘴用塑料块插水嘴Ф10管,规格可为G1/8″、G1/4″、G3/8″。
如合同有特殊要求,按合同。
4.冷却水嘴原则上不伸出模架表面(客户另有要求除外),水嘴头部凹进外表面不超过3mm。
5.冷却水嘴避空孔直径为Ф25×30、Ф30×30、Ф35×30三种规格,孔外沿有倒角,倒角大于1.5×45,倒角一致。
6.冷却水嘴有进出标记,进水为IN,出水为OUT,IN、OUT后加顺序号,如:IN01、02,OUT01、02,要求用8~12mm字码打上。
7.进出油嘴、进出气嘴在IN、OUT前空一个字符加G(气)、O(油),字码相同。
8.模具安装柱下方有支撑腿加以保护。
9.模架上各模板有基准符号,大写英文DATUM,字高5/16″,位置在离边10mm处,字迹清晰、美观、整齐、间距均匀(或按模架厂统一)。
10.各模板有零件编号,编号在基准角符号正下方离底面10mm处,要求同9号,模号打在基准角的对边。
11.模具配件影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、先复位机构等,应有支撑腿保护(同8号)。
标准模具模肉加工工艺标准
14、藏哥位R角避空工艺
周围R角:离开R边5—10mm, 避空0.5mm再倒R
避空0.5mm
模肉加工要求(排气加工标准)
模肉加工要求(排气加工标准) 一.平面大排气:(用专用排气刀加工)
模肉加工要求(排气加工标准) 二.曲面大排气:(用球刀加工)
用球刀加大曲 面排气,提高模 具表面光洁度
检测镶件槽 及圆孔直径
在封型面及碰 穿面做试刀程式
检测方法:下机前必须装配面相 应位置做试刀程式,要保证测试 符合,镶件槽检测应用标准塞件. 较表.分中棒等工具测量与图纸 相符,圆孔检测应用标准圆柱紧 配,编程师要在程式单上标识相 关有需检测数据.
图档优化及加工要求(如何优化图档)
当分型面为曲面时,排气槽必须 设计为“U”型,直接用球刀加工。
分型面为曲面,排气不可以设计为方 槽没法加工刀位,模具表面不美观.
5、落位加工方法
落位周围都有倒角,但底部经常起级. 解决方案:编程师做一条独立程式,底部 优先光一刀,并注明可低于平面0.02mm
封胶口必须要用新刀加工
模肉加工要求(封胶口外锣避空标准)
四、分型面要锣避空0.05~0.1mm
锣避空面不要用新刀加工
模肉加工要求(封胶口精加工标准) • 三.结合工件形状:
封胶口请新 刀光刀
注:所有光刀一定要 测量刀具
模肉加工要求(封胶口外锣避空标准)
四、分型面要锣避空0.05~0.1mm
模肉加工要求(排气加工标准) 四.平面小排气:
模肉加工要求(排气加工标准) 三.平面小排气:
模肉加工要求(排气加工标准) 五.曲面小排气(编程时必须独立程式加工)
模肉加工要求(排气加工标准) 三.曲面小排气:
冲压模具加工工艺标准
苏州毕特富冲压模具加工工艺标准一.目的为了使加工者对模具加工有标准可依,减少模具生产中的不良率,特制定本规范.二.范围本规范适用于本公司所有涉及到冲压模具加工的各工段及相应的外协厂商.三.内容3.1铣床段加工3.1.1所有需要热处理的模板在加工之前必须确认其厚度,要保证厚度有0.5mm以上的加工余量方可进行加工,对于不符合要求的一律退回.3.1.2所有的模板正面左下角为基准部分,必须用中心钻刻上三个基准点.3.1.3所有的模板必须采用中心钻定中心,然后才能在其基础上进行后继的加工.3.1.4每块模板的上都有两个Φ6.00的基准孔,铣床加工时其底孔必须用Φ4.00的铰刀铰穿,以便线割时好找相对位置.3.1.5所有铣床加工的部分其加工精度必须保证在±0.1mm以内.3.1.6所有的螺丝沉头必须保证螺丝放进去单边有0.3mm以上的摆动量.3.1.7所有的圆孔必须倒角,但倒角不能过大.3.1.8所有要求镗孔的部分其精度必须达到±0.005mm,且其表面要很光洁.3.1.9所有避位的R角必须达到规定要求,对于热处理过后的模板铣避位时一定不能出现烧刀现象.3.1.10对于很复杂的避位可以采取铣床初逃,电火花清角来达到其要求.3.1.11所有模板的螺牙在无特殊要求的情况下底孔一律钻穿,且螺牙不可攻歪,要保证螺丝能很顺利的扭进去.螺牙中不可残渣,以避免热处理后螺丝扭不进去.模板在热处理前最好在螺牙中装上止付螺丝,以避免螺纹烧变形.3.1.12所有的螺牙必须采用图面指定的螺距,在没有指定的情况下采用标准的螺距.3.1.13所有的铰孔必须保证合销能很轻松的敲进去,且之间的位置度必须保证在±0.005mm以内.3.1.14 所有的避位,沉头及螺牙在加工时一定要注意正反面,凡标有FB的均为反面加工.3.1.15所有的外协厂商在加工时必须要有一份加工说明对照表,且必须在完全理解的情况下方可进行加工.3.1.16对于铣床段出现的不良需及时相关人员反映,在没有得到确认的情况下不可流入下一工段,以避免不必要的损失及延误交期.3.2磨床段加工3.2.1所有要求研磨的工件,其表面不能太粗.对于成形和裁剪的冲子和入子表面一定要很光洁,且不允许有烧刀,啃刀现象.3.2.2在图纸没有标明和没有允许的情况下,所有的工件的R角一律不准倒C角,必须按图档规定的要求大小去加工.3.2.3所有的模板的厚度一律不允许低于规定尺寸.3.2.4长度小于300mm的模板平面度必须保证在±0.005mm以内.且侧面必须见光.3.2.5所有的模板表面不允许有明显的磨纹.3.2.6所有的成形冲子和成形入子可以采用磨床加工到位.3.2.7对于冲0.1mm以下的精密冲模(模具图纸上会有精密冲模四个字)热处理后的模板必须采取以下加工工艺:(1)对于固定板,脱料板和下模板首先采用磨床初磨,留0.1mm的余量,再采用慢丝初割,单边留0.1mm的余量,然后磨床磨到位,最后慢丝再精修三刀.(2)对于上垫板,下垫板和脱背板首先采用磨床初磨,留0.1mm的余量,再采用快丝割到位,最后磨床磨到位.3.3线割段加工3.3.1所有慢丝线割的部分在无特殊说明的情况下均需割一修二,精度至少保证在0.005mm以内.3.3.2每块模板上都有两个Φ6.00基准孔,不管是新模板线割还是改模,修模都有必须以这两个孔为基准,此两个孔必须割一修三.3.3.3所有的模板在线割前必须用校表测量其平面度,只有平面度保证在0.01mm以内方可进行线割,且线割时必须保证其垂直度.3.3.4所有的固定板,脱料板和下模板一律采用慢丝线割,上模座,上垫板,脱背板,下垫板和下模座在没有特殊说明的情况下一律采用快丝线割.3.3.5所有的导柱孔,导套孔和合销孔在线割时必须在45度的角上加油槽.3.3.6所有的固定板的直角部分必须逃角,脱料板的直角部分在图纸要求逃角情况下才可逃角.3.3.7在无特殊说明的情况下所有的刀口的直部为3mm,斜度为单边0.8度.3.3.8所有的导柱孔,导套孔,合销孔及很小的异形孔在线割时均需与实物相配.3.3.9线割部分的所有R角必须严格按图档要求加工,不得擅自更改.如果加工确实有困难请与工程部协商再决定.3.3.10对于精密冲模的线割部分至少割一修三.最好先将冲子,入子割好,再去配割脱料板,固定板和下模板,为保证精度所有的模板,冲子和入子必须由同一家供应商,同一种类型的线割机进行线割.3.3.11上模座和上垫板的线割废料均需保留.3.3.12除成形冲子和成形入子外,所有剪切部分的冲子和入子内外形腔必须采用线割从料板上一次性割出以保证精度.3.3.13所有要求线割的部分必须严格按电子档线割,不得按图纸手工画图加工以避免出错,且必须保证电子档的正确性.特别对于修模的零件,一定要确认电子档是不是当天最新的图档.四.异常处理工程部有权拒绝接受不符合要求的工件,并要求责任部门或外协厂商重制.核准: 审核: 制定: 冲压工程部。
标准模具行位加工工艺标准
上无法进行。
所有行位的正面、底面、 侧面都要做上2个或以 上的工艺螺丝孔。
目录
第一部一分 :图档优化 第二部二分 :加工要求 第三部三分 :复检标准
❖ 复检标准
行位的碰穿面复检:试
刀程式在工件下机前按
程式走刀检查工件所加 工的部位和3D数是否一 至。
❖ 复检标准
行位的胶位面复检:试
刀程式在工件下机前按
程式走刀检查工件所加 工的部位和3D数是否一 至。
❖ 复检标准
行位的斜面复检:试刀 程式在工件下机前按程 式走刀检查工件所加工 的部位和3D数是否一至。
目录
第一部一分 图档优化 第二部二分 :加工要求 第三部三分 :复检标准
❖ 图档优化 行位的R角离封胶口出来10MM避空0.5MM
❖ 图档优化
不是封胶的R角都要 做避空0.5MM
就算是封胶的,
在封胶口出来 10MM也要做 避空0.5MM!
❖ 图档优化
此隧道红色面是有3°的斜度,黄色面是直 身的;加工时整个隧道单边做避空 0.02MM,并且红色面以外的R角都做了避
❖ 加工要求
1:加工胶位时NC光刀前 检查刀径。
2:光完刀后检查刀具磨 损状况,公差保证在 ±0.02mm范围之内。 3:加工完毕后做自检对 刀动作,及时发现误差及
时返工,杜绝胶位面与其
它位置共用程序与共用刀
具,确保胶位面光洁度良 好。
❖ 加工要求
加工浅排气时不能一条程 序加工完多个浅排气,将 多个浅排气分成多条程序 加工,且下刀点选择在非 封胶处。
空0.5MM。
模具标准件加工作业指导书
导套二次加工(磨)
1、下料
2、齐头,内径缩小3-5mm钻孔;
3、外径粗车留1-2余量;
4、内径粗车留1.5-2mm余量;
5、内径半精车留0.6-0.8mm余量;
6、外径半精车留0.5-0.8mm余量;
7、其余尺寸车成,油槽深成,表面粗糙度3.2;
8、表面渗碳1-1.3,淬硬HRC58-62。
b.半精镗留0.2-0.3余量;
c.精镗至尺寸公差要求H7,表面粗糙度1.6;沉孔镗成,深度-0.05。
六、铸CH-1凸模、凹模镶件加工工艺
1、钳工:测量毛坯,分配余量,划四面加工尺寸线成;(基面、靠背面、两拼缝面及废料切刀面)
2、按线找正,先加工基面成,再以基面为准加工靠背面及两拼缝面或废料切刀面成,靠背面、拼缝面均留单面0.5余量;
1、导向端粗磨,留0.2-0.3余量;
2、导向端半精磨,留0.1-0.15余量;
3、导向端精磨至尺寸公差要求H7,表面粗糙度0.4;
4、固定端粗磨留0.1-0.2余量;
5、固定端精磨至尺寸公差要求r6,表面粗糙度0.8;肩抗平1.6。
四、冲孔凸模、凹模的加工工艺
冲孔凸模(车、热、磨)
冲孔凹模(车、磨)
12、热处理:表面淬硬或整体淬硬;
注:需特殊热处理要求的工艺说明(真空淬硬或表面氮化)。
13、钳:形面、形腔、刃口抛光,表面粗糙度达0.8。
八、镶块整体淬火,分组加工工艺
1、元钢下料(下料表);
2、锻坯料(下料表)
3、热量,⊥、∥。粗糙度6.3
5、磨:上下两端面及宽度一端面磨平,⊥、∥、≤0.02/200;
外径固定端粗精磨至尺寸公差要求r6,表面粗糙度0.8,;
标准模具 模胚加工工艺、品质验收标准
刀具加工标准
第二部分
模胚图档优化
第三部分
模胚加工要求与特殊案例
第四部分
模胚品质检查
模胚图档优化: 非胶位面没做倒角加工 非胶位面加上倒角优化加工
优化前
优化后
模胚图档优化: 优化后
优化前
此槽太深,NC无法加工
但稍作改动,只要保 证这两个侧面有 15MM以上的距离, NC就可完全加工 出来。因为我们 的加长索杆的直 径是两种规格: Φ30与Φ42
优化后
模胚图档优化:
分型面大面积没有做避空,制作Fit模时难度增大, Fit模效率很低。
优化前
模胚图档优化:
分型面封胶口出来10mm做避空0.1mm!制作Fit模 面积减少, Fit模的难度就降低,效率会提高。
优化后
目录
第一部分
刀具加工标准
第二部分
模胚图档优化
第三部分
模胚加工要求与特殊案例
第四部分
此B板行位框上面的涂绿色面的几处加工不了, 因从平面加工时斜面与垂直面会有R角,用转台 机加工时有有部分面被挡住了,无法加工。 此几个面被挡住了 部份,另有几个牙 完全被挡住,无法 加工
优化前
模胚图档优化:
此B板行位框上面的涂红色面的几处为 非胶位部分,参考刀具标准,将红色面 部位加大角度和R角,从平面加工时斜 面与垂直面也加上R角,以达到刀具的 加工范围内,NC一步加工到位。 螺丝孔位在模胚面部做大单边 1.0mm的避空孔,直接NC 加工到位。
Φ 16
60mm
加工的有效深度
设计模肉的转角
R 1 或以上
R 1 R 2 或 R 2 R 2.5~3 R 3.5~4 R 4.5~5 或 R 5.5~6 R 6.5~7 或以上 以上 或以上 或以上 或以上 以上 或以上 或以上
模具加工工艺标准
模具加工工艺标准1.目的和适用范围为保证模具制作加工工艺的合理性、一致性,优化加工工艺,提高模具制作的进度,特制定本标准.2.模具加工工艺标准工艺员编工艺卡时要在工艺卡中详细注明加工预留量、预留量的方位、粗糙度要求及注意事项.加工工艺流程卡编写原则:在能保证精度、质量的前提下,优先采用加工效率高的设备.铣床、CNC、磨床的加工效率比线切割、电脉冲要快,尤其是电脉冲加工效率最慢.图纸上的尺寸不能随意更改只有技术员能改,加工预留量原则:需要热处理加工的工件,热处理前外形备料尺寸单边加0.25mm的磨床余量,模仁、镶件需要CNC粗加工的部分,单边预留余量0.2mm,钳工铣床粗铣外形单边预留余量-0.5mm,线割后需要磨床加工的工件,成型部位单边预留0.05mm,外形开粗单边预留0.1mm的磨削余量; CNC精加工、电脉冲后要镜面抛光,单边留0.03mm的抛光余量.加工精度要求:模具尺寸的制造精度应在~0.02mm范围内;垂直度要求在~0.02mm范围内;同轴度要求在~0.03mm范围内;动、定模分型面的上、下两平面的平行度要求在~0.03mm范围内.合模后,分型面之间的间隙小于所成型塑料的溢边值.其余模板配合面的平行度要求在~0.02mm范围内;固定部分的配合精度一般选用~0.02mm范围内;小芯子如果无对插要求或对尺寸影响不大可取双边~0.02mm的间隙配合;滑动部分的配合精度一般选用H7/e6、H7/f7、H7/g6三种. 注意:镜面上如有做了挂靠台阶的镶件,配合不能太紧,否则在镶件从正面往后退敲打时,用来敲打的工具易碰坏镜面,如不影响产品尺寸,可取双边~0.02mm的间隙配合.CNC拆电极的原则:模具型腔型芯应先拆外观主体电极,再拆其他主体电极,最后拆局部电极;定模外观电极要考虑整体加工,对CNC清角不到的地方,采用线切割清角,以便定模外观面完整,无接痕;动模深度相差不大的加强筋、筋片、柱子能一起加工的尽量做在一个电极上;比较深的筋片要做镶件,要单独做电极侧打,以防电脉冲时积碳;动模电极尽量不要CNC铣好之后还要线切割清角,如要,应将电极分解拆开或直接采用线切割;动模的筋部和筋位或者柱子的间隔超过35mm,应当分开做,节约铜料.脉冲平动间隙表:CNC加工原则:模仁、镶件需要CNC开粗的部分,单边预留余量0.2mm,热处理后需CNC 精加工的工件,如果产品外观允许,CNC能精加工到位的模具型腔型芯,优先用CNC加工,如不能加工到位的做电极,用电脉冲加工.动静模仁加工工艺:①备材料;②铣床加工:钻运水孔运水孔堵头最深处距横向运水孔距离3-4mm、穿丝孔,钻、攻螺丝孔,钻、铰顶针孔,模具编号、基准角、挂台让位;③CNC 加工:粗加工;④热处理加工:注明硬度要求;⑤磨床加工:磨六面角尺,外形以配框尺寸磨准如果模仁是一件的外形尺寸比图纸尺寸负0.03mm-0.05mm,如果模仁是两件,则两件模仁拼起来方向的外形尺寸相加比图纸尺寸负0.03mm-0.05mm⊥、∥,可磨床成形的部分必须研磨成形;⑥如需CNC精加工的模仁,安排CNC 精加工,如型腔有字体及模号需刻字加工;⑦线切割加工:中丝加工镶件孔、斜顶孔、顶针孔、唧嘴孔等;⑧放电加工:根据图纸和脉冲指示单加工;⑨抛光加工:在工艺流程卡上写明抛光的粗糙度及要求,在工件上用记号笔标明抛光的区域,有镜面要求的如周期来不及可先粗抛待试模后再精抛;⑩装配;○11试模.主体镶件加工工艺:①备材料:工艺员根据工件的大小、形状来定义是单件加工还是多件合在一起加工,如果是多件一起加工,工艺员需对工件的加工排位出图;②铣床加工:钳工根据工件图或结合工艺员出的排位图进行加工,钻运水孔运水孔堵头最深处距横向运水孔距离3-4mm、穿丝孔,钻、攻螺丝孔,钻、铰顶针孔,成型处开粗,模具编号,挂台让位;③CNC加工:如需CNC粗加工的工件,安排CNC 粗加工;④热处理加工:注明硬度要求;⑤磨床加工:磨六面角尺,外形尺寸磨准⊥、∥,可磨床成形的部分必须研磨成形;⑥如需CNC精加工的工件,安排CNC 精加工,如镶件有字体及模号需刻字加工;⑦线切割加工:中丝加工镶件孔、斜顶孔、顶针孔等;⑧放电加工:根据图纸和脉冲指示单加工;⑨抛光加工:在工艺流程卡上写明抛光的粗糙度及要求,在工件上用记号笔标明抛光的区域,11试模.有镜面要求的如周期来不及可先粗抛待试模后再精抛;⑩装配;○异形镶件加工工艺:2.8.1:①线切割加工:中丝割外形尺寸割准A/B视图,拉片,厚度留余量磨床,成型处开粗;②磨床加工:磨厚度、斜度,成型;③放电加工;④抛光加工.2.8.2:①线切割加工:中丝割外形、镶件孔、顶针孔,尺寸割准C视图,挂台及成型处开粗;②磨床加工:磨高度、挂台、斜度,成型;③放电加工;④抛光加工.简单镶件加工工艺:①线切割加工:快丝割外形留余量磨床A/B视图,拉片,厚度留余量磨床;②外形尺寸磨准,磨挂台、斜度,成型;③放电加工;④抛光加工.圆镶件加工工艺:①无心磨:外形尺寸磨准;②磨床加工:挂台处清角;③线割加工:快丝割长度单边留0.1mm磨床余量,割顶针孔、排气孔;④磨床加工:磨长度,成型.斜顶加工工艺:①线切割加工:中丝割外形,头部对插面留余量磨配,其余尺寸磨准,拉片厚度留余量、工字槽开粗留余量磨床;②磨床加工:磨厚度、工字槽;③装配;④脉冲⑤抛光;⑥铣床开油槽.斜顶座加工工艺:①钳工备条料:高度尺寸双边预留1.5mm,宽度方向尺寸双边预留0.5 mm,长度方向双边预留5 mm方便线割加工装夹;②铣床加工:钻、攻螺丝孔,③热处理加工;④磨床加工:磨六面角尺,宽度尺寸磨准;⑤线切割快丝加工工字槽准,拉片,厚度留余量磨床,高度尺寸正1.2 mm;⑥磨床加工:磨床外形尺寸,配入顶针板,高度尺寸正1mm.斜顶导向块加工工艺:①线割加工:快丝割外形,留预留磨床;②磨床加工:磨六面角尺,外形尺寸磨准;③铣床加工:穿线孔、螺丝过孔;④线割加工:快丝割斜顶导向孔.滑块座加工工艺:①备材料;②磨床加工:磨六面角尺,外形尺寸磨准;③铣床加工:钻穿丝孔,钻、攻螺丝孔;④线切割加工:快丝加工斜导柱孔;○5CNC精加工,成型处尺寸铣准.压块加工工艺:○1备材料;②铣床加工:钻螺丝过孔,成型处开粗单边预留磨床;③磨床加工:磨六面角尺,外形尺寸磨准,成型.锁紧块加工工艺:○1备材料;②磨床加工:磨六面角尺,外形尺寸磨准;③线切割加工;快丝成型;④铣床加工:钻、攻螺丝孔.顶杆孔加工原则:Φ3以上含Φ3、Φ4、Φ5、Φ6顶杆孔的加工采用铣床钻孔、铰孔;Φ3以下或非标准顶杆孔,采用线切割加工,底部避空.穿丝孔加工原则:各种孔需线切割加工时,其内壁圆周大于Φ3以上含Φ3时,必须钻穿丝孔.“chint”处商标的加工且需要抛镜面的模具,①模仁CNC精铣后商标处留余量;②线割中丝加工:商标镶件孔;③放电加工:挂台深度准;④配商标芯子,安装夹具;○5商标处余量脉冲接平;⑥抛光.模架加工工艺:①铣床加工:内框倒角,钻螺丝孔、顶针孔、水路孔、浇口杯过孔、斜顶孔过孔;②CNC加工:铣浇口杯沉孔、斜顶座孔、导向块孔、行位槽,热流道模具A板需CNC加工,模脚刻字加工.有网格状加强筋的安装架的后模加工工艺:此类安装架后模具筋位的加工根据不同的模具类别,选择不同的加工工艺.①一类模具我们直接采用整体电极,以保证产品的统一性;②非一类模具的加工工艺选择时,可根据实际的加工量进行调配.电极可做分体也可做整体,如果筋位为通槽,可先线割开粗,然后磨床精修.对于部分工件如:多功能两插插孔的芯子需要线割夹具或电极,批量脉冲的工件的加工流程如下:①CNC出排位图,②线割取图依尺寸加工夹具或电极,③线割加工完成后,如电极还需CNC加工将电极交于CNC,将夹具转交于钳工, ④CNC加工电极,并出放电图,⑤脉冲加工,○6抛光.支撑柱高度计算:模架在3030以下支撑柱高度比模脚高出-0.1mm,3030高出0.1mm,3535高出-0.12mm,3535以上高出-0.15mm.顶针加工工艺:2.24.1 ①Φ2及以上顶针切割机割长度留余量磨床,②磨床加工:长度尺寸磨准钳工自己加工.2.24.2 ①Φ2以下顶针线割加工尺寸割准.2.24.3 ①扁顶针、司筒采用线割割长度留余量磨床,②磨床加工:长度尺寸磨准.3、特殊模具试验模加工工艺设计原则:同种注塑材料的多个产品做在一副模具上,优先采用分体镶拼设计.加工原则:优先采用加工效率高的设备,对外观无要求,保证装配尺寸即可.4.工艺使用以上只是基本的加工工艺,特殊情况另做要求.各加工小组加工时严格按工艺卡的要求加工,如工艺不当,请向上级反映.编制: 审核: 批准:。
汽车模具设计与加工工艺标准
3.1.5、 滑块限位块及弹簧衬套 3.2、 滑块与压条
3.2.1、 滑块大小与压条规格 3.2.2、 滑块导向及配合间隙 3.2.3、 直角压条设计要求 3.2.4、 压条长度要求 3.3、 斜导柱与油缸抽芯 3.3.1、 斜导柱抽芯特征 3.3.2、 油缸抽芯特征 3.4、 典型抽芯机构 3.4.1、 滑块底下顶杆保护机构 3.4.2、 滑块弹针顶出结构 3.4.3、 滑块镶针抽芯结构
汽车模具设计与加工工艺标准
一、一般设计标准
1.1、 分型面标准 1.1.1、 封料面 1.1.2、 透刀面 1.1.3、 对插面 1.1.4、 R角标准(刀具极限表) 1.1.5、 排气标准 1.1.6、 圆柱和凸台 1.1.7、 导锁标准 1.1.8、 基准
1.2、 AB板模框标准 1.2.1、 整体式模框要求 1.2.2、 镶块式模框要求 1.2.3、 仪表模框要求
4.2.9、 顶出限位块 4.3、螺钉排布 及撬模槽
4.3.1、 顶针板螺钉排布 4.3.2、 模脚螺钉排布 4.3.3、 撬模槽标准 4.4、油缸及油路 4.4.1、 油缸规格及安装 4.4.2、 选用油缸注意事项 4.4.3、 顶出油缸排布 4.4.4、 内接油路连接标准
三、滑块标准
四、模架及顶出ቤተ መጻሕፍቲ ባይዱ准
3.1、 滑块一般标准 3.1.1、 滑块角度标准 3.1.2、 有哈夫线要求的滑块设计 3.1.3、 镶块式滑块定位设计 3.1.4、 滑块耐磨板标准
4.1、 模架要求 4.1.1、 模具大小分类标准 4.1.2、 模架材质和硬度 4.1.3、 顶针板厚度标准
4.2、 顶出系统
2.2、 斜顶块形式分类 2.2.1、 斜顶块形式 2.2.2、 镶块式斜顶形式
模具加工标准
模具加工标准模具加工是制造业中非常重要的一环,其质量直接关系到产品的成型质量和生产效率。
因此,模具加工标准对于企业来说至关重要。
下面将从模具加工标准的定义、内容和重要性三个方面进行详细介绍。
首先,模具加工标准是指为了保证模具加工质量和生产效率,制定的一系列规范和要求。
这些规范和要求涵盖了模具加工的各个环节,包括材料选用、加工工艺、加工精度、表面处理等内容。
其次,模具加工标准的内容主要包括以下几个方面:1. 材料选用,模具的材料应具有足够的硬度和强度,以及良好的耐磨性和耐蚀性。
常见的模具材料有工具钢、合金钢、硬质合金等。
2. 加工工艺,包括模具的设计、加工工艺路线的确定、加工设备的选择等。
在加工过程中,要严格控制加工参数,确保模具的加工精度和表面质量。
3. 加工精度,模具的加工精度直接关系到产品的质量和使用寿命。
因此,在模具加工过程中,要严格控制尺寸公差、形位公差等,确保模具的加工精度达到要求。
4. 表面处理,模具的表面处理包括精密磨削、电火花加工、镀层等,旨在提高模具的表面硬度和耐磨性。
最后,模具加工标准的重要性不言而喻。
一方面,模具加工标准可以规范企业内部的加工流程,提高生产效率,降低生产成本。
另一方面,模具加工标准还可以保证模具的质量稳定,提高产品的成型精度和表面质量,增强产品的竞争力。
综上所述,模具加工标准对于企业来说具有非常重要的意义。
企业应当严格遵守模具加工标准,不断优化加工工艺,提高模具加工质量,以适应市场的需求,提升企业的核心竞争力。
同时,政府部门也应加大对模具加工标准的宣传和推广力度,引导企业树立质量意识,推动模具加工行业的健康发展。
模具主要零件加工工艺规程
模具主要零件加工工艺规程1. 引言模具是工业生产中常用的一种设备,用于制造大批量产品。
模具的主要零件加工工艺规程涉及到模具制造中的关键过程,对于实现模具的高质量和高效率生产至关重要。
2. 模具主要零件加工工艺规程概述模具的主要零件加工工艺规程包括了材料准备、加工工艺流程、加工设备选择、加工工艺参数以及质量控制等内容。
3. 材料准备选择合适的材料对于模具的加工工艺至关重要。
常用的模具材料有钢、铝等。
在材料准备阶段,需要对材料进行质量检查和切割。
3.1 质量检查对于所采购的模具材料,需要进行质量检查,包括外观检查、材料成分分析、硬度测试等。
只有合格的材料才能被用于模具制造。
3.2 切割将材料按照设计要求进行切割,可以采用激光切割、火焰切割等方法。
切割过程中需要注意保持切割精度和避免产生切割热变形。
4. 加工工艺流程加工工艺流程决定了模具的形状和尺寸,对于模具的功能和性能有着重要影响。
加工工艺流程一般包括下面几个步骤:4.1 铣削将切割好的模具材料通过铣削工艺进行加工,以获取所需的形状和尺寸。
铣削工艺可以逐步进行,从粗加工到精加工。
通过钻孔工艺制作模具中的孔洞和螺纹等结构。
钻孔可以使用钻头和铰孔等工具进行。
4.3 攻丝在模具中加入螺纹结构需要进行攻丝。
攻丝可以使用手工攻丝或者机械攻丝。
4.4 磨削通过磨削工艺对模具进行表面处理和修整,以提高模具的光洁度和尺寸精度。
磨削可以采用手工磨削或者机械磨削。
4.5 焊接在模具的加工中,需要进行零件的组合和连接,常用的方法是采用焊接。
焊接工艺需要根据模具材料的特性选择适当的焊接材料和焊接方法。
将加工好的模具零件进行组装,形成完整的模具。
组装过程需要严格按照设计要求进行,确保模具的稳定性和可靠性。
5. 加工设备选择加工设备的选择对于模具的加工质量和效率起着重要作用。
常用的加工设备有铣床、车床、钻床、磨床等。
6. 加工工艺参数在模具加工过程中,需要设定合适的加工工艺参数,包括切削速度、进给速度、刀具选用等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模具加工工艺标准文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)
模具加工工艺标准1.目的和适用范围
为保证模具制作加工工艺的合理性、一致性,优化加工工艺,提高模具制作的进度,特制定本标准。
2.模具加工工艺标准
工艺员编工艺卡时要在工艺卡中详细注明加工预留量、预留量的方位、粗糙度要求及注意事项。
加工工艺流程卡编写原则:在能保证精度、质量的前提下,优先采用加工效率高的设备。
铣床、CNC、磨床的加工效率比线切割、电脉冲要快,尤其是电脉冲加工效率最慢。
图纸上的尺寸不能随意更改(只有技术员能改),
加工预留量原则:需要热处理加工的工件,热处理前外形备料尺寸单边加0.25mm的磨床余量,模仁、镶件需要CNC粗加工的部分,单边预留余量0.2mm,钳工铣床粗铣外形单边预留余量-0.5mm,线割后需要磨床加工的工件,成型部位单边预留0.05mm,外形开粗单边预留0.1mm的磨削余量; CNC精加工、电脉冲后要镜面抛光,单边留0.03mm的抛光余量。
加工精度要求:模具尺寸的制造精度应在~0.02mm范围内;垂直度要求在~0.02mm范围内;同轴度要求在~0.03mm范围内;动、定模分型面的上、下两平面的平行度要求在~0.03mm范围内。
合模后,分型面之间的间隙小于所成型塑料的溢边值。
其余模板配合面的平行度要求在~0.02mm范围内;固定部分的配合精度一般选用~0.02mm范围内;小芯子如果无对插要求或对尺寸影响不大可取双边~0.02mm的间隙配合;滑动部分的配合精度一般选用H7/e6、H7/f7、H7/g6三种。
注意:镜面上如有做了挂靠台阶的镶件,配合不能太紧,否则在镶件从正面往后退敲打时,用来敲打的工具易碰坏镜面,如不影响产品尺寸,可取双边~0.02mm的间隙配合。
CNC拆电极的原则:模具型腔型芯应先拆外观主体电极,再拆其他主体电极,最后拆局部电极;定模外观电极要考虑整体加工,对CNC清角不到的地方,采用线切割清角,以便定模外观面完整,无接痕;动模深度相差不大的加强筋、筋片、柱子能一起加工的尽量做在一个电极上;比较深的筋片要做镶件,要单独做电极侧打,以防电脉冲时积碳;动模电极尽量不要CNC铣好之后还要线切割清角,如要,应将电极分解拆开或直接采用线切割;动模的筋部和筋位或者柱子的间隔超过35mm,应当分开做,节约铜料。
脉冲平动间隙表:
CNC加工原则:模仁、镶件需要CNC开粗的部分,单边预留余量0.2mm,热处理后需CNC精加工的工件,如果产品外观允许,CNC能精加工到位的模具型腔型芯,优先用CNC加工,如不能加工到位的做电极,用电脉冲加工。
动静模仁加工工艺:①备材料;②铣床加工:钻运水孔(运水孔堵头最深处距横向运水孔距离3-4mm)、穿丝孔,钻、攻螺丝孔,钻、铰顶针孔,模具编号、基准角、挂台让位;③CNC加工:粗加工;④热处理加工:注明硬度要求;⑤磨床加工:磨六面角尺,外形以配框尺寸磨准(如果模仁是一件的外形尺寸比图纸尺寸负0.03mm-0.05mm,如果模仁是两件,则两件模仁拼起来方向的外形尺寸相加比图纸尺寸负0.03mm-0.05mm)
⊥、∥,可磨床成形的部分必须研磨成形;⑥如需CNC精加工的模仁,安排CNC 精加工,如型腔有字体及模号需刻字加工;⑦线切割加工:中丝加工镶件孔、斜顶孔、顶针孔、唧嘴孔等;⑧放电加工:根据图纸和脉冲指示单加工;⑨抛光加工:在工艺流程卡上写明抛光的粗糙度及要求,在工件上用记号笔标明抛光的区域,有镜面要求的如周期
11试模。
来不及可先粗抛待试模后再精抛;⑩装配;○
主体镶件加工工艺:①备材料:工艺员根据工件的大小、形状来定义是单件加工还是多件合在一起加工,如果是多件一起加工,工艺员需对工件的加工排位出图;②铣床加工:钳工根据工件图或结合工艺员出的排位图进行加工,钻运水孔(运水孔堵头最深处距横向运水孔距离3-4mm)、穿丝孔,钻、攻螺丝孔,钻、铰顶针孔,成型处开粗,模具编号,挂台让位;③CNC加工:如需CNC粗加工的工件,安排CNC 粗加工;④热处理加工:注明硬度要求;⑤磨床加工:磨六面角尺,外形尺寸磨准⊥、∥,可磨床成形的部分必须研磨成形;⑥如需CNC精加工的工件,安排CNC 精加工,如镶件有字体及模号需刻字加工;⑦线切割加工:中丝加工镶件孔、斜顶孔、顶针孔等;⑧放电加工:根据图纸和脉冲指示单加工;⑨抛光加工:在工艺流程卡上写明抛光的粗糙度及要求,在工件上用记号笔标明抛光的区域,有镜面要求的如周期来不及可先粗抛待试模后再精抛;
11试模。
⑩装配;○
异形镶件加工工艺:
2.8.1:①线切割加工:中丝割外形尺寸割准(A/B视图),拉片,厚度留余量磨床,成型处开粗;②磨床加工:磨厚度、斜度,成型;③放电加工;④抛光加工。
2.8.2:①线切割加工:中丝割外形、镶件孔、顶针孔,尺寸割准(C视图),挂台及成型处开粗;②磨床加工:磨高度、挂台、斜度,成型;③放电加工;④抛光加工。
简单镶件加工工艺:①线切割加工:快丝割外形留余量磨床(A/B视图),拉片,厚度留余量磨床;②外形尺寸磨准,磨挂台、斜度,成型;③放电加工;④抛光加工。
圆镶件加工工艺:①无心磨:外形尺寸磨准;②磨床加工:挂台处清角;③线割加工:快丝割长度(单边留0.1mm磨床余量),割顶针孔、排气孔;④磨床加工:磨长度,成型。
斜顶加工工艺:①线切割加工:中丝割外形,头部对插面留余量磨配,其余尺寸磨准,拉片厚度留余量、工字槽开粗留余量磨床;②磨床加工:磨厚度、工字槽;③装配;④脉冲⑤抛光;⑥铣床开油槽。
斜顶座加工工艺:①钳工备条料:高度尺寸双边预留1.5mm,宽度方向尺寸双边预留0.5 mm,长度方向双边预留5 mm方便线割加工装夹;②铣床加工:钻、攻螺丝孔,③热处理加工;④磨床加工:磨六面角尺,宽度尺寸磨准;⑤线切割快丝加工工字槽准,拉片,厚度留余量磨床,高度尺寸正1.2 mm;⑥磨床加工:磨床外形尺寸,配入顶针板,高度尺寸正1mm。
斜顶导向块加工工艺:①线割加工:快丝割外形,留预留磨床;②磨床加工:磨六面角尺,外形尺寸磨准;③铣床加工:穿线孔、螺丝过孔;④线割加工:快丝割斜顶导向孔。
滑块座加工工艺:①备材料;②磨床加工:磨六面角尺,外形尺寸磨准;③铣床加工:钻穿丝孔,钻、攻螺丝孔;④线切割加工:快丝加工斜导柱孔;○5CNC精加工,成型处尺寸铣准。
压块加工工艺:○1备材料;②铣床加工:钻螺丝过孔,成型处开粗(单边预留磨床);③磨床加工:磨六面角尺,外形尺寸磨准,成型。
锁紧块加工工艺:○1备材料;②磨床加工:磨六面角尺,外形尺寸磨准;③线切割加工;快丝成型;④铣床加工:钻、攻螺丝孔。
顶杆孔加工原则:Φ3以上(含Φ3、Φ4、Φ5、Φ6)顶杆孔的加工采用铣床钻孔、铰孔;Φ3以下或非标准顶杆孔,采用线切割加工,底部避空。
穿丝孔加工原则:各种孔需线切割加工时,其内壁圆周大于Φ3以上(含Φ3)时,必须钻穿丝孔。
“chint”处商标的加工且需要抛镜面的模具,①模仁CNC精铣后商标处留余量;②线割中丝加工:商标镶件孔;③放电加工:挂台深度准;④配商标芯子,安装夹具;○5商标处余量脉冲接平;⑥抛光。
模架加工工艺:①铣床加工:内框倒角,钻螺丝孔、顶针孔、水路孔、浇口杯过孔、斜顶孔过孔;②CNC加工:铣浇口杯沉孔、斜顶座孔、导向块孔、行位槽,热流道模具A 板需CNC加工,模脚刻字加工。
有网格状加强筋的安装架的后模加工工艺:此类安装架后模具筋位的加工根据不同的模具类别,选择不同的加工工艺。
①一类模具我们直接采用整体电极,以保证产品的统一性;②非一类模具的加工工艺选择时,可根据实际的加工量进行调配。
电极可做分体也可做整体,如果筋位为通槽,可先线割开粗,然后磨床精修。
对于部分工件(如:多功能两插插孔的芯子)需要线割夹具或电极,批量脉冲的工件的加工流程如下:①CNC出排位图,②线割取图依尺寸加工夹具或电极,③线割加工完成后,如电极还需CNC加工将电极交于CNC,将夹具转交于钳工, ④CNC加工电极,并出放电图,⑤脉冲加工,○6抛光。
支撑柱高度计算:模架在3030以下支撑柱高度比模脚高出-0.1mm,3030高出
0.1mm,3535高出-0.12mm,3535以上高出-0.15mm。
顶针加工工艺:
2.24.1 ①Φ2及以上顶针切割机割长度留余量磨床,②磨床加工:长度尺寸磨准(钳工自己加工)。
2.24.2 ①Φ2以下顶针线割加工尺寸割准。
2.24.3 ①扁顶针、司筒采用线割割长度留余量磨床,②磨床加工:长度尺寸磨准。
3、特殊模具(试验模)加工工艺
设计原则:同种注塑材料的多个产品做在一副模具上,优先采用分体镶拼设计。
加工原则:优先采用加工效率高的设备,对外观无要求,保证装配尺寸即可。
4.工艺使用
以上只是基本的加工工艺,特殊情况另做要求。
各加工小组加工时严格按工艺卡的要求加工,如工艺不当,请向上级反映。
编制: 审核: 批准:。
