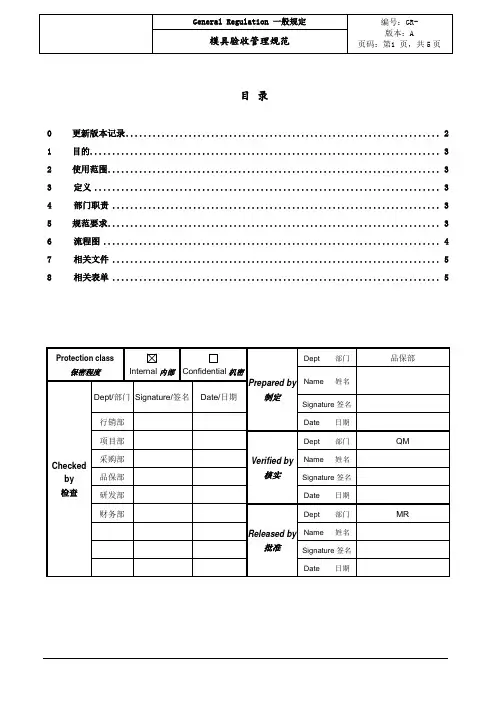

目录0 更新版本记录 (2)1 目的 (3)2 使用范围 (3)3 定义 (3)4 部门职责 (3)5 规范要求 (3)6 流程图 (4)7 相关文件 (5)8 相关表单 (5)0.Update version information更新版本记录1.目的为规范模具管理, 做到严谨有效, 以保证模具开发及时, 产品品质符合客户及德门要求。
2.使用范围XXXXX电子科技有限公司及关联子公司对塑胶/压铸模具之管控均适用之。
3.定义Cpk: (Combined Public Key) 制程能力指数，制程水平的量化反映，主要针对重要关键尺寸进行统计评估。
FAI：(first article inspection) 是指首件检验，全尺寸报告SQE: (Supplier Quality Engineer) 供应商质量工程师4.部门职责4.1商务/业务: 负责客户模具订单及下达内部开模指令，提交模具承认资料给客户窗口及客户资产管理4.2项目部: 负责填写开模申请，跟进进度和主导样品评估4.3采购部：负责落实开模商务事宜及跟进供应商提交资料4.4品保部：负责样品确认及测试验证4.5研发/技术：负责确认设计符合性及合理性5.规范要求5.1涉及塑胶模具项目，根据业务与客户确认之商务条件，确认模具归属为客户或德门自行开模5.2如属于客户模具，则由商务提供客户模具订单提供项目作为开模申请依据；如属德门自行开模，则由商务直接mail邮件通知项目开模需求5.3项目接到商务需求，填写《开模/修模申请单》, 经业务\项目\研发主管会签，总经理审批后连同2D、3D文档给到采购。
5.4采购人员接到项目部《开模/修模申请单》须确认会签之完整性后，搜寻具有资质的合格供应商进行开模评估。
原则挑选3 家供应商比价。
5.5供应商得到采购提供的2D、3D文档后，进行开模评估，评估报告由采购提交项目经理，( 最终确认之开模评估报告需留底附在《开模/修模申请单》后，作为请款依据之一)。
模具验收标准
一．成型产品外观、尺寸、配合。
1. 产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。
2. 熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。
3. 收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。
4.一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。
5. 外观明显处不能有气纹、料花，产品一般不能有气泡。
6. 产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。
7. 产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。
8. 产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。
二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。
2. 铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3. 冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4. 冷却水嘴不应伸出模架表面5. 冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6. 冷却水嘴应有进出标记。
7. 标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
8. 模具配件应不影响模具的吊装和存放。
安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
9. 支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。
10. 模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。
11. 定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。
汽车模具验收流程及标准规范
汽车模具验收流程及标准规范汽车模具验收是汽车模具生产过程中非常重要的环节，通过严格的验收流程和标准规范，可以确保汽车模具的质量和可靠性，提高生产效率和产品质量。
下面将详细介绍。
一、汽车模具验收流程1. 设计审查：首先需要对汽车模具的设计进行审查，确保设计满足产品的要求，包括尺寸精度、结构合理性、材料选用等方面。
2. 原材料检验：对汽车模具的原材料进行严格检查，包括材料的质量、化学成分、硬度等指标，确保材料符合要求。
3. 制造过程控制：在汽车模具的制造过程中要进行严格的控制，包括加工工艺、工序检验、装配过程等，确保每个环节都符合标准要求。
4. 成品检验：对汽车模具的成品进行全面检查，包括外观质量、尺寸精度、表面光洁度等方面，确保产品质量达到要求。
5. 功能测试：对汽车模具进行功能测试，验证其工作性能和稳定性，确保模具在使用过程中能够正常工作。
6. 现场验收：将汽车模具送到客户现场进行验收，让客户进行最终确认，确保模具完全符合客户的要求。
7. 验收报告：完成汽车模具验收后，需要出具验收报告，记录验收过程和结果，作为模具质量的证明。
二、汽车模具验收标准规范1. 尺寸精度：汽车模具的尺寸精度是关键指标之一，需符合设计要求，通常要求在毫米级别内。
2. 表面质量：汽车模具的表面质量直接影响产品的外观和性能，需达到客户要求的表面光洁度和光泽度。
3. 材料要求：汽车模具的材料必须符合国家标准或客户要求，包括材料强度、硬度、耐磨性等指标。
4. 制造工艺：汽车模具的制造工艺要求严格，需要符合相关标准要求，包括加工精度、工艺流程、装配工艺等方面。
5. 功能测试：汽车模具的功能测试是验收的重要环节，需要验证模具的工作性能和稳定性，确保模具满足使用要求。
总之，汽车模具验收流程及标准规范是确保汽车模具质量的重要保障，只有严格执行验收流程和标准规范，才能生产出高质量的汽车模具，提高生产效率和产品质量。
希望以上内容对您有所帮助。
塑料注塑模具验收标准
塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。
规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006塑料注射模技术条件GB/T 4169.1~4169.23—2006注射模零件GB/T 12556—2006塑料注射模模架技术条件GB/T 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。
2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。
3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。
4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。
5.外观明显处不能有气纹、料花，产品一般不能有气泡。
6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。
7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。
8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。
二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。
2.铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4.冷却水嘴不应伸出模架表面。
5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6.冷却水嘴应有进出标记。
7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
模具验收方法及步骤

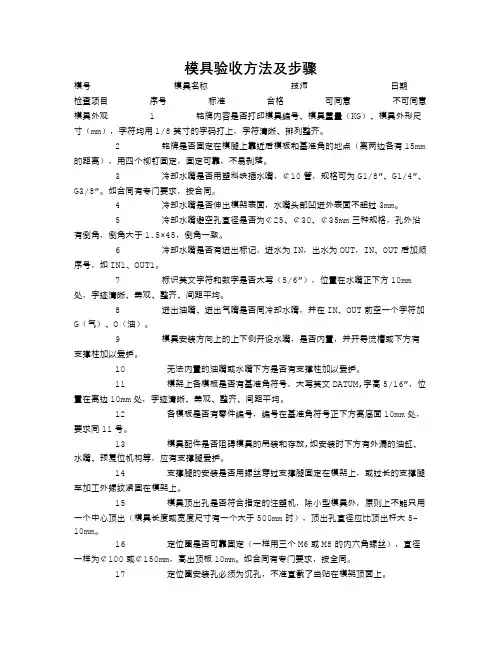

模具验收方法及步骤模号模具名称技师日期检查项目序号标准合格可同意不可同意模具外观 1 铭牌内容是否打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。
2 铭牌是否固定在模腿上靠近后模板和基准角的地点（离两边各有15mm 的距离），用四个柳钉固定，固定可靠，不易剥落。
3 冷却水嘴是否用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。
如合同有专门要求，按合同。
4 冷却水嘴是否伸出模架表面，水嘴头部凹进外表面不超过3mm。
5 冷却水嘴避空孔直径是否为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6 冷却水嘴是否有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
7 标识英文字符和数字是否大写（5/6″），位置在水嘴正下方10mm 处，字迹清晰、美观、整齐、间距平均。
8 进出油嘴、进出气嘴是否同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。
9 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以爱护。
10 无法内置的油嘴或水嘴下方是否有支撑柱加以爱护。
11 模架上各模板是否有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距平均。
12 各模板是否有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。
13 模具配件是否阻碍模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿爱护。
14 支撑腿的安装是否用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。
15 模具顶出孔是否符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。
16 定位圈是否可靠固定（一样用三个M6或M8的内六角螺丝），直径一样为￠100或￠150mm，高出顶板10mm。
大众模具质量检验标准
目录1、模具验收要求 (2)1.1 标准件选用 (2)1.2 模具外观要求 (2)1.3 导向机构要求 (4)1.4 间隙要求........................................................................................................................ 错误!未定义书签。

1.5 研合要求 (5)1.6. 刻印要求 ........................................................................................................................ 错误!未定义书签。
1.7 其他要求 ......................................................................................................................... 错误!未定义书签。
2、板件验收要求 (7)2.1 符合率要求 (7)2.2 验收前需提供资料 (7)2.3 零件验收 (7)2.4 冲压制件 (8)2.5 预验收尺寸 (8)2.6 AUDIT (8)1、模具验收要求1.1标准件选用1)WDX标准、MISUMMI、SANKYO OILLESS、DAYTON、KALLER、FESTO（供应商要求见附图）1.2模具外观要求1）出气孔：排气孔应在凹处不影响制件外观，确保气体排除顺畅，防尘管紧固可靠，通畅（参照WDX标准-wdx1251-page14）2)上下模底板厚度：上、下模底板厚度均为50mm(参照wdx1240)3)压板槽是否铸出：上、下模压板槽需要机械加工出来,注意倒角C3，高度(60+0.5)4)吊耳：吊耳间距100mm。
模具验收标准
模具验收标准一、前言。
模具是制造工业中不可或缺的重要设备，其质量直接关系到产品的成型质量和生产效率。
为了确保模具的质量，必须对其进行严格的验收。
本文将介绍模具验收的标准和流程，以便于制造企业和相关人员能够准确、全面地进行模具验收工作。
二、模具验收标准。
1. 外观质量。
模具的外观质量是其质量的一个重要方面，应当注意以下几点：（1）模具表面不得有裂纹、气泡、烧结、氧化等缺陷；（2）模具表面应平整光滑，无明显的凹凸不平；（3）模具的图文标识应清晰完整，不得有模糊、脱落等情况。
2. 尺寸精度。
模具的尺寸精度直接关系到产品的加工精度和装配质量，应当注意以下几点：（1）模具的尺寸应符合设计要求，不得有超差情况；（2）模具的各部位应无变形、磨损、疲劳等情况；（3）模具的各配合部位应符合配合要求，不得有过紧、过松等情况。
3. 使用性能。
模具的使用性能直接关系到其在生产中的使用效果，应当注意以下几点：（1）模具的开合次数应符合设计要求，不得有卡滞、松动等情况；（2）模具的冷却、排气、脱模等功能应正常有效；（3）模具的使用过程中应无异常声响、异味等情况。
4. 安全性能。
模具的安全性能是其使用过程中必须重点关注的方面，应当注意以下几点：（1）模具的各部位应无锐利、毛刺等伤人的情况；（2）模具的安全保护装置应齐全有效，不得有缺失、损坏等情况；（3）模具的使用过程中应无漏电、漏油、漏气等危险情况。
三、模具验收流程。
1. 接收模具。
制造企业在接收模具时，应当对其进行全面的外观检查和尺寸测量，确保模具的外观质量和尺寸精度符合要求。
2. 使用性能测试。
制造企业在接收模具后，应当进行模具的使用性能测试，包括开合次数测试、冷却排气测试等，以确保模具的使用性能符合要求。
3. 安全性能检查。
制造企业在接收模具后，应当进行模具的安全性能检查，包括安全保护装置检查、漏电漏油检查等，以确保模具的安全性能符合要求。
四、结语。
模具验收是模具制造过程中的重要环节，其质量直接关系到产品的质量和生产效率。
模具制作的验收标准
模具制作的验收标准产品要求：尺寸必须符合图纸要求。
塑件产品外观必须符合图纸要求或封样样品要求。
注塑产品不能出现冷料、气雾、缺料、收缩、溢料飞边、熔接痕、变形翘曲、顶白、斑痕、浇口雾斑等其它表观缺陷。
产品光面不能有划痕、细微麻点、波纹、桔皮纹。
产品砂面要求无砂眼、凹坑，纹理、疏密度应均匀一致。
产品内外表面棱角分明、工整一致。
产品上的字必须符合图纸所要求的字迹大小和深度，字迹必须清晰、棱角分明、工整一致、凹字底部平整光亮。
面板、面架熔接痕长度要小于5mm，盖板、基座、小件光面的产品（如按纽）不应有熔接痕，内件产品允许有不能避免的模具设计与注塑工艺上的熔接痕。
浇口去除后留下的痕迹不应影响产品的品质。
潜伏浇口处产品不应该有拉伤。
产品通过验收后，要对模具进行验收。
包括模具结构设计、外观、结构件、零件的加工精度、镶拼方式、材料、热处理手段等等。
模具外观检查：1观察模板机械加工质量，模板平直，上下端面状况，外形尺寸整齐，周边2×450倒角，外观要给人感觉良好。
60万模次以下生产的模具可按龙记模架的标准来自制模架或按龙记模架制作的其他标准模架；60万模次（含60万）以上生产用龙记标准模架。
注意：公司如无另外要求，二板模要用CI型模架，三板模要用DCI型模架，A、B板不能挖通框，B模与动模座板之间加设支承柱。
2模具起吊方向上要装吊环，可一次性将模具平衡吊起。
大中型模具在动定模之间要装有锁紧装置，防止模具起吊时开启。
3冷却水的进出口位置应在注塑工操作的另一侧，其次是在注塑生产时在模具的下方。
热流道模具要配有接线板，并固定在模具上，传感器、加热元件电线通过快换插头迅速安装，要尽量简化安装。
电线导出后要用管子套上，防止散乱。
4模具及型腔的编号的要求按《模具编号的说明》及《模具型腔编号的说明》。
5模板的尺寸请按《模具制作的模板要求》。
6动模座板的顶出让位孔开孔直径40～42mm。
结构件状况检查：1导柱、导套应紧固，开合动作应灵活，表面无拉伤痕迹，无单侧受力。
机械手模具验收规范
冲压机械手模具验收技术要求1.模具外观:a)模具（规格型号）内容完整，字符清晰，排列整齐。
b)模具零部件不允许有裂纹、工作面划伤、机械损伤及锈蚀等缺陷；c)热处理部件硬度不小于 HRC58；d)退料板导柱等部件配合，需流畅顺滑；e)模具外轮廓尺寸大于500mm时，模具上、下模板都要有起吊螺栓孔；f)模具结构为反冲，凸凹模在下方装配，模架为4根精密滚珠导柱（套）+ 4精密内导向为主。
如有异议请与我方技术人员联系；g)模具上、下模板厚度尺寸不应小于50mm。
2.模具材质：a）上、下模板首选为A3，如需换特殊材料必须与我方技术人员沟通同意后，方可更换材料；b）垫板、退料板、压料板如需热处理，硬度不小于HRC40（建议材料;40Gr 45#等）；c）凸模、凹模主要材料为国标D2.Cr12MoFn SKD11，热处理硬度HRC58—62。
3.模具加工要求：a)凸模凹模等重要部件要求采用精密加工手段，如慢丝切割，CNC 等加工b) 模具零部件加工，一定要求有基准面，统一基准加工4.模具安装要求：a)该模具装在200吨冲床上，设计模具合模高度应在350--500mm；b)如需增加垫铁，厚度≧60mm，数量不少于4件；c)模具内框要增加限位块，防止刃口切入过深；d)退料橡皮或弹簧要沉入到下模板内，沉入≧15mm ；防止飞溅伤人。
5.模具使用要求：a)寿命持续达到≧500万次，模具首次上线生产不低于10万次；（100万/次二级保养，400万/ 次更换主要零部件即凸模凹模等）b)冲制产品无任何变形，尺寸符合图纸要求；c)如有相关问题请及时与我方技术人员沟通，我方同意后方可继续进行。
d)模具制作好后，应在相关危险部位涂色标注危险警示。
6.模具配件要求：a)五金配件选用，国内标准规格方便快速采购;不允许使用非标部件，增加后续问题。
b)模具制作好后，应配备相应数量的易损件（如：定位块，冲头和各种镶嵌部件）c)如模具使用特种部件，请配备齐相关工具，方便拆卸模具７机械手模具每分钟生产20件。
模具验收流程
模具验收流程模具验收是模具制造过程中非常重要的一环，它直接关系到模具的质量和使用效果。
一个完善的模具验收流程能够有效地保证模具的质量，提高生产效率，降低生产成本。
下面将详细介绍模具验收的流程和注意事项。
首先，模具验收前需要做好充分的准备工作。
这包括确定验收人员、准备验收所需的工具和设备、准备验收所需的文件资料等。
只有做好充分的准备工作，才能保证模具验收工作的顺利进行。
其次，进行外观检查。
外观检查是模具验收的第一步，通过外观检查可以初步了解模具的制造质量。
外观检查主要包括模具的尺寸、表面光洁度、表面缺陷等方面。
只有外观合格的模具才能进行后续的验收工作。
接下来是进行尺寸检查。
尺寸检查是模具验收的重要环节，通过尺寸检查可以验证模具的尺寸是否符合要求。
尺寸检查需要使用专业的测量工具，如千分尺、三坐标测量仪等，确保测量结果的准确性。
同时，还需要与设计图纸进行对比，验证模具的尺寸是否符合设计要求。
然后是进行功能性能检查。
功能性能检查是模具验收的关键环节，通过功能性能检查可以验证模具的使用效果。
功能性能检查主要包括模具的开合性能、冷却系统的效果、顶针的动作是否灵活等方面。
只有功能性能合格的模具才能保证生产过程的顺利进行。
最后是进行验收记录和整理。
验收记录是模具验收工作的总结和归档，通过验收记录可以清晰地记录模具的验收情况，为后续的生产提供参考依据。
同时，还需要对验收所得的数据和资料进行整理，形成完整的验收报告，以便日后的查阅和分析。
综上所述，模具验收流程包括准备工作、外观检查、尺寸检查、功能性能检查和验收记录整理。
只有严格按照这一流程进行，才能保证模具的质量和使用效果。
希望以上内容能够对模具验收工作有所帮助，提高模具制造的质量和效率。
模具验收管理制度
模具验收管理制度一、验收标准1.外形尺寸：根据产品设计图纸和要求，检查模具的外形尺寸是否符合要求，包括长度、宽度、高度等方面的尺寸是否准确。
2.孔径尺寸：检查模具的孔径尺寸是否符合产品的要求，如孔径直径、深度等是否符合设计要求。
3.精度要求：检查模具的加工精度是否符合要求，如平整度、垂直度等是否达标。
4.硬度要求：检查模具的硬度是否符合要求，确保模具的使用寿命和稳定性。
5.材料要求：检查模具的材料是否符合设计要求，如硬度、强度等是否符合要求。
6.表面处理：检查模具的表面处理是否符合要求，如喷漆、电镀等是否均匀、牢固。
7.使用寿命：根据产品要求和预期产量，评估模具的使用寿命是否符合要求。
8.性能测试：对模具进行性能测试，如开合次数、耐磨性等测试，确保模具的稳定性和可靠性。
二、验收流程1.模具生产完成后，由生产部门提出验收申请，列出模具的基本信息和设计要求。
2.质量部门接收申请，并安排专人进行验收，对模具进行全面检查。
3.根据验收标准，对模具的外形尺寸、孔径尺寸、精度要求等方面进行检查，并填写验收报告。
4.若模具存在质量问题，由生产部门负责整改，并重新提交验收申请。
5.若模具符合验收标准，由质量部门签字确认，并报告生产部门，确认模具合格。
6.生产部门接收验收结果，并安排模具进行编号和存放，确保模具的可追溯性。
7.对合格的模具进行定期检查和维护，确保模具的稳定性和寿命。
8.对不合格的模具进行整改和维修，并重新提交验收申请，直至模具合格。
三、责任分工1.生产部门：负责模具的制造和整改工作，确保模具符合设计要求。
2.质量部门：负责模具的验收工作，对模具进行全面检查，并填写验收报告。
3.管理部门：负责制定和完善模具验收管理制度，确保验收流程的有效实施。
4.员工：负责遵守模具验收管理制度，确保模具的质量和稳定性。
四、改进措施1.定期开展模具的培训和技术交流，提高员工的技术水平和质量意识。
2.建立模具质量档案，对每一件模具进行编号和记录，实行全程跟踪管理。
模具验收规范
模具验收规范编制：审核：批准：生效日期：受控标识处：分发号：1.0 目的及范围本技术规范规定了模具验收的流程，适用于XXXXX公司所有冲压件的模具验收。
2.0 概要模具加工制造完成后，经过技术部验收合格后才能发运。
验收的程序分为预验收和终验收2个阶段。
2.1预验收时以《技术协议》，工艺《会签纪要》，单序模具图纸及其《会签纪要》，制造商自检报告作为依据。
2.2终验收以双方签署的《预验收报告》，预验收依据资料及终验收制件及模具评审报告为验收依据。
2.3预验收在卖方工厂现场进行，终验收在买方工厂进行；预验收和终验收均要双方签署《验收纪要》。
2.4冲压制件的验收标准2.4.1依据资料：合格的检具，产品图，冲压件验收标准，具体检测点具有冲压件公差标准。
2.4.2冲压件使用合格的检具进行测量，关键尺寸和型面要求100%合格，单件平均合格率大于90%。
2.4.3冲压件呈自由状态放于合格的检具上（除受重力作用外，无其他约束条件，放在检具上无夹紧器夹紧），回弹小于2mm。
2.4.4外表件的Audit等级为2.0级，不允许存在A，B类缺陷，特别是外表面用油石打磨后在光线检查下不允许存在波浪，凹坑等缺陷，压合类件压合后外表面用油石打磨后在光线下检查不允许存在波浪，凹坑及轮廓塌角等缺陷。
2.4.5冲压件表面光顺，棱线清晰，无压痕，起皱，缩颈，叠料，开裂等缺陷，具体要求参见表4。
2.5卖方工厂模具预验收标准2.5.1在机械压机上连续试冲20个合格冲压件（不涂油），模具的动，静检查合格。
2.5.2冲压件满足冲压件制件验收标准，材料利用率54%以上，符合上述要求，双方视为预验收合格，合格制件随模具包装发运。
2.6公司根据卖方的预验收申请及双方商定的预验收计划验收，原则上对每副模具只安排一次验收和一次复验，且一次验收的合格率需大于50%，复检的的整改合格率需大于98%。
特殊情况双方协商。
若小于规定的符合率，造成公司重复验收时产生的全部费用由卖方承担。
模具验收标准
模具验收标准一、前言。
模具是制造工业中非常重要的一种生产工具，它的质量直接关系到产品的成型质量和生产效率。
因此，模具的验收是非常重要的环节，只有通过严格的验收，才能确保模具的质量达到要求，从而保证产品的质量和生产效率。
本文将介绍模具验收的标准和要求。
二、验收标准。
1. 外观质量。
（1）模具表面应无刮痕、裂纹、气泡、凹凸不平等缺陷，应保持清洁光滑。
（2）模具的尺寸应符合设计要求，无变形、偏差等情况。
（3）模具的各部件应安装牢固，无松动、脱落等现象。
2. 加工精度。
（1）模具的加工精度应符合设计要求，各零件之间的配合间隙应符合标准。
（2）模具的表面粗糙度应符合要求，不得影响产品的表面质量。
3. 使用性能。
（1）模具应能够正常使用，无卡滞、卡死、卡模等现象。
（2）模具的使用寿命应符合设计要求，能够满足生产需求。
4. 安全性能。
（1）模具应符合安全生产的要求，无锋利边缘、突出物等危险因素。
（2）模具的使用应符合相关安全操作规程，能够保障操作人员的安全。
5. 其他要求。
（1）模具的材料应符合设计要求，无掺杂、夹杂等缺陷。
（2）模具的标识应清晰完整，包括生产厂家、生产日期、型号等信息。
三、验收流程。
1. 准备工作。
（1）准备验收所需的工具和设备，包括千分尺、游标卡尺、平行度尺等。
（2）准备验收所需的文件和资料，包括设计图纸、加工工艺文件等。
2. 验收过程。
（1）对模具的外观进行检查，包括表面质量、尺寸等。
（2）对模具的加工精度进行检测，包括尺寸、配合间隙等。
（3）对模具的使用性能进行测试，包括装卸模具、模具运行测试等。
（4）对模具的安全性能进行评估，包括危险因素、安全操作规程等。
（5）对模具的材料和标识进行检查，确保符合要求。
3. 验收结论。
（1）根据验收结果，对模具的质量进行评定，包括合格、不合格等结论。
（2）对不合格的模具，提出整改要求和建议，确保模具质量达标。
四、总结。
模具验收是保证模具质量的重要环节，只有严格按照验收标准进行检验，才能确保模具的质量和使用效果。
模具验收标准
11 各模板在基准边的天侧打有零件编号
12 冷却水嘴用塑料快插水嘴，φ10或φ12管，规格为G1/4"或G3/8"
13 冷却水嘴的安装做沉孔，水嘴头部凹进外表面不超过3MM
14 沉孔的大小一致，直径为φ28,孔外一周倒角，并且倒角一致
15 冷却水嘴标有进出标识IN、OUT，并在标识后加序利号，如：IN1、OUT1
结构 及制 51 一模数腔的制品要有头号
做 52 需与前模碰穿的镶件、镶针要做定向并插入前模里面
53 产品上标识、日期码、材料号、商标按我司要求制做 54 模具型腔喷防锈油 55 所有滑动部件涂黄油 56 浇口套进料口用黄油堵死 57 备件、易损件齐全并附明细 1 模具2维图纸1：1打印,二维和三维全部文件刻碟
28 滑块抽芯用斜导柱时，斜导柱的角度比滑块锁紧面的角度小2到3度
29 滑块的滑动距离大于抽芯距2-3MM，斜顶类似
30 斜导柱装配不能有松动
31 斜边R角要标准，滑块的斜边孔倒角均匀
32 滑块的压条做L形，材料2510,硬度HRC54-56
33
滑块底部做有耐磨块，滑块的锁紧面做耐磨块，耐磨块材料2510,硬度 HRC54-56
26 模板：A、B板间有1MM的间隙
27 导套孔的底部做排气槽
28 顶针板底部停止销(垃圾钉)数量按客户要求
29 三板模的面板与水口板之间要有弹弓或弹弓胶，以辅助开模
30 三板模的水口板滑动顺利，水口板易拉开
1 模具的内模设计合理，没有尖角等不合理的情况
结构 2 模具材料按我司《模具制做规范书》的要求
9 模具材料要有材质证明和热处理证明
10 模具非料位处的利角全部有倒角并且倒角均匀
11 所有螺丝符合图纸要求，没有锯短、没有滑牙
模具验收程序
1.目的规范新模具及模具修改后的验收操作，提高模具验收的质量。
23.范围适用于注塑、吹塑、软管注头等新模具和模具修改后的验收、考核。
24.职责设计部：●组织协调新模具验收工作●收集模具验收过程中相关记录，完成模具的最终验收报告并进行存档●批准新模具的使用，对新模具使用过程中产生的偏差提供建议和解决方案●组织完成新模具的试生产、确定并批准新工艺参数，对由新模具生产的头三批产品进行技术放行质量保证部：●根据产品标准，对产品进行测试、收集数据●确保产品质量记录完整、准确●确保各阶段样品的留样保存●参与新模具的综合评价并对新产品进行质量评估、放行模具车间●执行新模具的验收工作●在新模具试模到验收过程中，确保模具始终处于适当状态●协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题生产车间●实施各个阶段性的试模、试产、调机●在机台运行中调整、控制、记录各工艺参数，协助收集生产相关数据●协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题业务部●参与新产品质量评估25.程序4.1.新模具验收流程4.1.1.新模具的验收流程，根据客户群、产品工艺等的不同，验收流程如下：●A级客户群，通常是指有指定产品验证要求的客户。
模具制作完成、试模结束，样品经双方确认后，模具验收严格按照客户确认的验证（EO）草案执行。
成功验证后，由设计部组织相关部门执行4.5模具验收工作。
●B级客户群，对产品验证无指定要求的，根据产品工艺的不同，依照以下验收流程：4.2.维修模具的验收流程对于已经验收后的模具，因客户需求改变产品结构或尺寸，或者因为模具本身损坏或人为损坏，模具需要进行维修，对于此类维修模具需要执行SOP-ENG-003《模具日常维护程序》进行相关检查记录，并对实际模具维修项目进行重点查看。
●改变产品的外观（如改变logo、表面粗糙度等无关产品配合问题），模具修改后只需试模。
试模时，试模人员在正常工艺要求下对产品自检，自检合格后让机台至少连续运行20分钟方可取样，送样质量保证部。
塑料模具验收规范标准
塑料模具验收规范明门塑料模具验收规范1.目的1-1.模具之设计制作能体现零件原有的设计特色及使用功能,并能符合成型质量所要求之形状及尺寸精度.1-2.使成型品后加工减至最少.1-3.模具构造能有良好的成型效率,即模具构造能使充填容易,冷却均匀而有效.1-4.模具构造坚固耐久且磨耗损失少,可耐长时间运转而不发生故障.1-5.模具结构需有良好保护装置,使其在运作中不会被损坏.1-6.对公司的模具运作有效的管理及维护保养.2.0范围:公司所有射出成型模具皆属之3.0验收注意事项:3-1.验收试模时,验收工程人员必须在场3-2.验收试模时,切忌喷脱模剂3-3.验收试模时,至少有 50 模连续运作无故障之动作4.0模具验收细则4-1.零件4-1-1.R 角(附图 1)4-1-1-1.类肋骨:R 典型=0.6t Rmin=0.25t4-1-1-2.边隅:内侧R=0.5t外侧R=1.5t塑料模具验收规范4-1-2.平均肉厚:肉厚变化范围在 20%以内.(最大比最小)4-1-3.合模线:公母模吻合严密,对合面不可有毛边4-1-4.不得存在逆斜度(零件本身设计除外)4-2.浇道4-2-1.衬套:SR=喷嘴头 Sr+1mm4-2-2.竖浇道:竖浇口: 5.0~5.5mm斜度1~2∘(见附图2)4-2-3.浇道:浇口处最小流道直径为 T+1mm自浇口处回溯,每一次分流,浇道直径增加 25%冷料井须与浇道同一方向,冷料井长≧D 浇道直径.浇道转折处须有 R>1,在可能情况下,应采取平衡浇道(见附图 3)备注:该部位数据为理论数据,可根据模具及零件的实际情形予以妥协.4-3.浇口4-3-1.方型浇口:高:0.5t宽:1-2 倍的高长度<1mm(见附图 4)4-3-2.圆型浇口:直径 0.5~0.6t长度<1mm4-3-3.潜伏式浇口:长隧道:角度<30∘短隧道:角度不重要(见附图5)塑料模具验收规范(角度之大小以浇道顺利剥离模具为宜) 4-3-4.浇口位置4-3-4-1.浇口应该位于零件厚肉部位4-3-4-2.浇口不应位于受力点4-3-4-3.浇口位置选择不应使受力位置产生较短之熔接痕4-3-4-4.浇口选择须考虑排气的顺利4-3-4-5.浇口选择应考虑零件外观4-3-4-6.浇口设置应使进入模穴的熔胶冲击于模壁或芯销上注:以上6点若无法全部满足,则以零件的实际使用情形来决定要首选考虑的点4-4.排气4-4-1.位置4-4-1-1.熔融树脂流动之末端4-4-1-2.熔融树脂流动之转弯处4-4-1-3.滑块处塑料模具验收规范4-4-1-4.顶针处4-4-2.排气系统(见附图 6)4-4-2-1.排气槽深度(浇道部分深度可为下列数值的 2 倍)高流动 Delrin:0.03mmGRDelrin:0.05mmZYTEL101L:0.02mmGRZYTEL:0.02~0.03mm4-4-2-2.排气槽长度<1mm4-4-2-3.排气道深度 0.8mm4-4-2-4.排气道长度:必须通至模外4-5.模具结构4-5-1.顶出机构之动作,不可对成型品造成破坏(脱模要顺)注:在验收该部分试模时,模具不可喷脱模剂.塑料模具验收规范4-5-2.侧向心型不可与顶出机构,回位销冲突注:该部分应有保护装置,使其不会产生碰撞,建议之顶针板预复位机构见附页,或设置回位开关并接于机台之顶针中止,则顶针不退,不会合模.4-5-3.顶针顶端之表面处理应与零件相同,顶针不可凸起或凹下零件表面超过0.1mm.4-5-4.所有的滑动心型与公母模吻合严密,不可产生毛边.注:防止毛边产生之心型设计见附页4-5-5.为防止灰尘、塑料碎屑附于模具致使顶针板复位不准确,须于模具上配置垃圾钉(见附页)4-5-6.冷却管路:4-5-6-1.水路畅通注:可以风栓对进口吹,于出口处以手心阻挡,若能明显感受风压则为OK.4-5-6-2.冷却管道密封,不可漏水,漏油.4-5-6-3.须能有效分散模具成型时热量注:以常温水流通时,模腔温度不可超过50℃.4-5-6-4.水路设计须使模具能均匀散热,公母模腔各点之温差不超过 10℃.4-6.图号、模号及模具外之标记4-6-1须于零件部分做模号、图号标记.4-6-2在模具组合中,若有固定之搭配或放置时有方向性之部分,须做标记.塑料模Array具验收规范塑料模具验收规范核准:审核:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 铸件砂处理是否完 不能有铸件砂 全
外 4 外观有无龟裂和槽
观
外观的表面状态是
检5
否良好
查 6 各种底面有无弯曲
不能有龟裂 不允许
基准面的弯曲(扭 2000 以下:5mm↓
7
曲)状态
2000 以上:7mm↓
SETT'G BLOCK 是否 弯曲 : 5mm 不能
8
弯曲和破损
破损
9 LIFT'G BUSH 有无阻
标准
检查
1 有无加工遗漏部位
铸件位置面 BOLT`G 部位 TAP 等
2 有无加工余量部位(形状,面铣, 轮廓)
加工面边缘是否干净？
3 加工后形状面面差是否良好？
是否需要和试制部门协商
4 加工面铸件是否不足或有无气泡
是否需要和试制部门协商
5 加工面有无过削部位
是否需要和试制部门协商
6 加工中有无设计不合格？
是否与设计者进行了协商
7 HEEL GUIDE 部位的加工尺寸是否记录
确认模具
触底标志孔 CO-HOLE BOTTOM`G MARK HOLE
8
是否与图纸检查确认位置
加工
9 是否对滑块部位的 □R□进行过加工
确认模具
10 上模嵌件销, 安全销位置面是否加工过
确认模具
11 废料取出是否没有问题
有无可能发生干涉的铸件部位
gas,聚氨酯弹簧,导销
6 聚氨酯垫块的零件装配是否有遗漏
聚氨酯垫块
7 耐磨板零件装配是否有遗漏
各种耐磨板
8 电气零件装配是否有遗漏
升降装置
9 斜楔模的零件装配是否有遗漏
全部 CAM 零件
10 冲孔模上夹板的零件有无遗漏
异型上夹板
11 各种销的零件装配是否有遗漏
嵌件销，安全销
12 安装零件后有无干涉部位
查检 静动
检查要领
●
是否制作，是否按上序 C/H 孔符形
检查 方法 目视
验收 12
8 刃口无咬合、擦黑
冲
裁
9 压料面贴合率、压料面粗糙度
︵
落
料
、 冲
10 刃口间隙
孔
、
切
边
10°～30°斜面冲裁时，冲孔及
︶ 11
部
修边凸模处理
分
12 刃口切入量
▲ 空车下压 4-5 次
本技术规范规定了模具验收规范。 本技术规范适用于浙江吉利控股集团有限公司所有冲压件的模具验收。
2 概要
模具加工制造完成后，经过吉利汽车研究院的验收合格后，才能发运。验收的程序分为预验收和终 验收 2 个阶段。 2.1 预验收时以《技术协议》、工艺《会签纪要》、单序模具图纸及其《会签纪要》、制造商自检报告作 为依据。 2.2 终验收以双方签署的《预验收报告》、预验收依据资料及终验收制件及模具评审报告为验收依据。 2.3 预验收在卖方工厂现场进行，终验收在买方工厂进行；预验收和终验收均要双方签署《验收纪要》。 2.4 冲压制件的验收标准 2.4.1 依据资料：合格的检具、产品图、冲压件验收标准,具体检测点会有冲压件公差标准。 2.4.2 冲压件使用合格的检具进行测量，关键尺寸和型面要求 100%合格，单件平均合格率大于 90%。 2.4.3 冲压件呈自由状态放于合格的检具上（放在检具上不需夹紧器夹紧），回弹小于 2mm。 2.4.4 外表件的 Audit 等级为 2.0 级，不允许存在 A、B 类缺陷, 特别是外表面用油石打磨后在光线检 查下不允许存在波浪、凹坑等缺陷, 压合类件压合后外表面用油石打磨后在光线检查下不允许存在波 浪、凹坑及轮廓塌角等缺陷。 2.4.5 冲压件表面光顺，棱线清晰，无压痕、起皱、缩颈、叠料、开裂等缺陷，具体要求参见“表 4 冲压件表面缺陷检查”。 2.5 卖方工厂模具预验收标准： 2.5.1 在机械压机上连续试冲出不少于 20 个合格冲压件（不涂油），模具的动、静态检查合格。 2.5.2 冲压件满足冲压件制件验收标准, 材料利用率是 54%以上，符合上述所有要求，双方视为预验 收合格，合格制件随模具包装发运。 2.6 吉利根据卖方的预验收申请及双方商定的预验收计划验收，原则上对每副模具只安排一次验收和 一次复检，且一次验收的合格率需大于 50%，复检的整改合格率需大于 98%。特殊情况双方协商。若 小于规定的符合率，造成吉利重复验收时所产生的全部费用由卖方承担。 2.7 吉利模具终验收标准：
1
Q/JL J×××××－×××× 2.7.1 卖方派员负责对模具进行调试，能连续生产 1000 台份合格冲压制件, 模具的动、静态检查合格, 符合上述所有要求，双方视为终验收合格。 2.7.2 吉利根据零件及模具合格状态对具备终验收条件的模具，按件分批进行验收。 2.8 模具终验收时出现零件符合检具，但是零件装车存在问题时，卖方有义务依据装车问题进行整改 模具。 2.9 模具运抵吉利工厂九个月而吉利仍不具备调试条件，则应视最终验收自动通过；如果因卖方模具 原因调试六个月仍不合格，则吉利有权终止合同，卖方应向吉利赔偿双方合同规定的损失。 2.10 验收工作双方共同进行，双方互为对方提供必要的检测仪器、设备、场所、人员等条件。 2.11 用于卖方工厂的调试板料： 2.11.1 根据卖方给出的冲压件下料规格尺寸，吉利向卖方提供免费试冲板料数量（数量商量后确定）； 板料如有剩余，随模具以及合格的冲压件一同发给吉利；如果调试板料不足，则卖方自行解决，或可通 过吉利采购部门购买相应规格的板料。 2.11.2 在调试过程中报废的冲压件必须留待吉利认可后，卖方才能处理掉。若由于吉利产品设变导致 板料报废等情况，双方协商是否补充。 2.12 在吉利进行验收时的调试板料：吉利原则上免费提供少于预验收时免费的试冲板料数量，具体板 料毛坯数量在进场调试前双方协商。 2.13 进厂调试期间（含终验收）卖方模具在吉利压机上调试时间为落料模具调试时间不超过 8 小时， 除落料模外单套模具不得超过 16 小时（上面的时间不计换模时间）。如超额使用，则卖方需按双方核定 的台时付费。 2.14 模具终验收遗留问题处理 2.14.1 针对所有预验收通过的模具，吉利只提供给卖方 2 轮调试时间, 对出现的问题经双方确认，卖 方认可存在的问题点无法修复的，由吉利根据问题大小适当扣款。 2.14.2 首轮调试走线 100 台份，第二轮调试走线 1000 台份，若没问题或存在的问题厂家无法修复的， 根据问题点大小酌情扣款后可直接办理终验收。 2.15 进厂调试过程中，卖方必须指定项目经理或者经授权的负责人常驻现场，便于双方的信息的交流。 双方指定的项目经理或者负责人每个星期（后期根据进展情况进行调整）开碰头会，就调试的进度管理、 人员管理、安全管理、调试质量管理等问题进行协商。为便于项目的开展，卖方为项目配备高性能笔记 本电脑一台（供冲压部项目人员使用）。卖方针对发现的问题采取有效的措施防止再发生。针对会议形 成会议纪要，要求双方的项目经理签字，此类会议纪要等同于技术协议。每个星期六，卖方将本周的工 作完成进度情况和下周的工作计划书面签字提交给吉利。 2.16 本项目所有的调试工作由卖方进行主控，卖方编排调试计划并提交吉利进行协商，并经过吉利认
箭头标记、模具号等） 外
观
4 模体无明显铸造缺陷
检
5 起吊孔的螺纹规格
查
6 压板槽位置、尺寸及数量
7 模具定位键或定位孔 空气管接头座及电气安装位
8 置
9 闭合高度检查
1 导向面粗糙度
查检 静动
●
按图纸规定
●
按要求
模具号 检查要领
●
按要求
●
按图纸
●
按用户要求
▲ 按图纸尺寸
▲ 按图纸尺寸
▲ 按图纸尺寸，不能超出模体
Ⅰ
前言
Q/JL J×××××－××××
为了规范汽车冲压件模具验收实现模具验收的统一，制定本标准。 本标准由浙江吉利控股集团有限公司提出。 本标准由浙江吉利汽车研究院汽车工艺研究所起草。 本标准起草人：罗秋阳。 本标准于 2007 年×月××日首次发布。
Ⅱ
Q/JL J×××××－××××
1 范围
模具验收规范
2
可后方可实施。
Q/JL J×××××－××××
2.17 在调试过程中，如卖方出于调试质量的需要，需对下道序进行协调修改，需提出明确的整改方案，
并经吉利确认可行后，由吉利推动相关部门进行实施；如整改方案不当，导致其它不良后果，责任由卖
方负责。
2.18 在调试过程中，卖方需要做好详细的调试记录（卖方提供记录的格式供吉利确认）以供吉利备档
▲ 按图纸尺寸 工作面和导入圆角粗糙度 0.8，支承面粗糙
● 度 1.6
2 导柱与导套配合间隙
▲ 无单边接触，无损伤
导
3 导板面配合间隙
向
装
置
4 滑动导板接触面接合率
▲ 大型<0.1，中型<0.08，反侧导板≤0.01 ▲ ≥85%，分布均匀
5 斜楔机构运动导滑面
▲ 间隙<0.03mm
各种斜楔机构运动灵活，扒钩 6
查询。
3 铸件质量检查项目
模具铸造所使用的铸件类有铸铁和铸钢,应该在考虑耐磨性，切削性, 制造成本等后选用最合适的材
质，为了确保质量，应按照下列内容对铸件进行检查如表 1。
表 1 铸件质量检查项目
铸件质量检查项目
零件名称
NO.
检查项目
规定值
1
文字有无破损
不能破损
2 是否配有试验棒
Ø30×250(L)
标准
检查
1 导轨部位零件组装是否有遗漏
导柱,corner heel，heel box 等
2 升降装置零件装配是否有遗漏
垫块,气垫装置,H-TYPE 等
3 落料模所有零件安装是否有遗漏
导柱，导轨，垫块，轴承
4 各种垫块类的零件装配是否有遗漏
