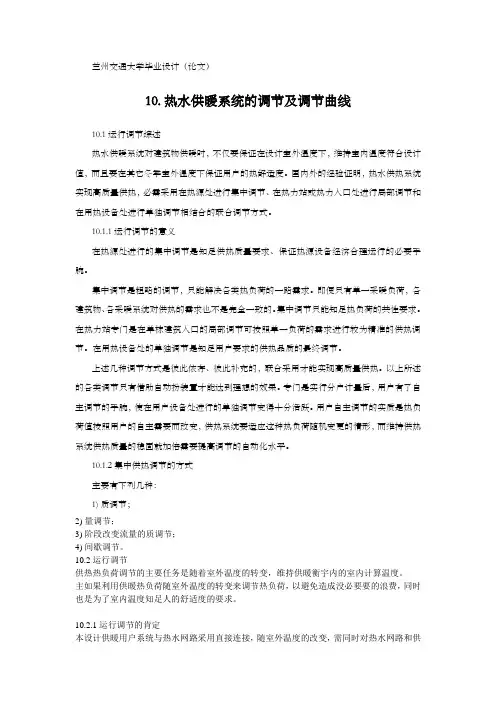

热水供暖系统的调节及调节曲线
兰州交通大学毕业设计（论文）10. 热水供暖系统的调节及调节曲线10.1 运行调节综述热水供暖系统对建筑物供暖时，不仅要保证在设计室外温度下，维持室内温度符合设计值，而且要在其它冬季室外温度下保证用户的热舒适度。
国内外的经验证明，热水供热系统实现高质量供热，必需采用在热源处进行集中调节、在热力站或热力入口处进行局部调节和在用热设备处进行单独调节相结合的联合调节方式。
10.1.1 运行调节的意义在热源处进行的集中调节是知足供热质量要求、保证热源设备经济合理运行的必要手腕。
集中调节是粗略的调节，只能解决各类热负荷的一路需求。
即便只有单一采暖负荷，各建筑物、各采暖系统对供热的需求也不是完全一致的。
集中调节只能知足热负荷的共性要求。
在热力站专门是在单栋建筑入口的局部调节可按照单一负荷的需求进行较为精准的供热调节。
在用热设备处的单独调节是知足用户要求的供热品质的最终调节。
上述几种调节方式是彼此依存、彼此补充的，联合采用才能实现高质量供热。
以上所述的各类调节只有借助自动扮装置才能达到理想的效果。
专门是实行分户计量后，用户有了自主调节的手腕，使在用户设备处进行的单独调节变得十分活跃。
用户自主调节的实质是热负荷值按照用户的自主需要而改变，供热系统要适应这种热负荷随机变更的情形，而维持供热系统供热质量的稳固就加倍需要提高调节的自动化水平。
10.1.2 集中供热调节的方式主要有下列几种：1) 质调节；2) 量调节；3) 阶段改变流量的质调节；4) 间歇调节。
10.2 运行调节供热热负荷调节的主要任务是随着室外温度的转变，维持供暖衡宇内的室内计算温度。
主如果利用供暖热负荷随室外温度的转变来调节热负荷，以避免造成没必要要的浪费，同时也是为了室内温度知足人的舒适度的要求。
10.2.1 运行调节的肯定本设计供暖用户系统与热水网路采用直接连接，随室外温度的改变，需同时对热水网路和供暖用户进行供热调节。
由于本设计不需要对各个用户进行热计量，因此选用质调节就可达到调节的目的。
供热系统的运行与维护管理供热系统的试压清洗与试
第九章 供热系统的运行与维护管理
第一节 供热系统的试压、清洗与试运行
二、清洗 管路清洗的目的：是为了去除在安装过程中残留的杂物(如污 泥、铁锈、砂石等)，以确保系统运行后介质流动畅通。 管路清洗注意事项： 1、在试压合格后进行。 2、清洗前应将管路上的流量孔板、滤网、温度计、止回阀 等部件拆下，清洗后再装上。 3、热水供暖系统用清水冲洗，如系统较大，管路较长，可 分段冲洗。清洗到排水处水色透明为止。 4、蒸汽供暖系统可用蒸汽吹洗，从总汽阀开始分段进行， 一般设一个排汽口，排汽管接到室外安全处。吹洗过程中要打开 输汽管前的冲洗管或旁通路阀门，不得使含污的凝结水通过疏水 器排出。
b、对双管上供式采暖系统，为消除上部楼层散热器环路产生的自然作 用压力，上层散热器支管阀门开度要小，下层开度要大。
c、对单管上供式热水采暖系统设跨越管或三通调节阀时，应由上向下 依次调小流人跨越管热水流量，以提高低部散热器热媒温度。
第九章 供热系统的运行与维护管理
第一节 供热系统的试压、清洗与试运行
第九章 供热系统的运行与维护管理
第一节 供热系统的试压、清洗与试运行
三、试运行
(一)热水供热系统的试运行 热水供热系统试运行一般包括以下几个步骤。 1．供热系统的充水
a、水应为软化水； b、冬季外部管网的充水温度应在65～70℃左右。 c、小型管网可一次充水，大型管网应由近及远，分段充水。 d、用户充水时，对上供式系统应从回水管充水，对下供式系统应从 供水管充水，以利于空气排除。
4．分配到计算
要求的热媒流量，以保证各个房间都达到设计的室内温度。
用户系统初调节的方法：
a、对异程式系统应先从立管开始，把离热力人口近的立管上的阀门关 小，以后各立管的开启度依次增大。然后再把不太热的或不热的立管上的 阀门开大一些，把最热立管上的阀门关小一些，直到各立管的温度均匀一 致。调节好各立管后，再调节各散热器。

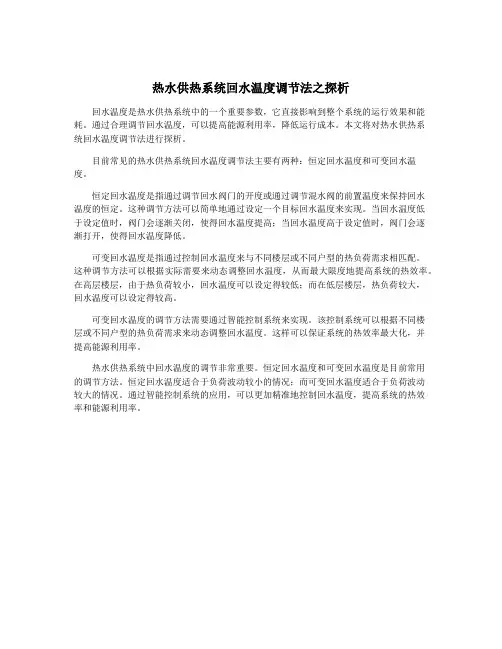

热水供热系统回水温度调节法之探析
热水供热系统回水温度调节法之探析
回水温度是热水供热系统中的一个重要参数，它直接影响到整个系统的运行效果和能耗。
通过合理调节回水温度，可以提高能源利用率，降低运行成本。
本文将对热水供热系
统回水温度调节法进行探析。
目前常见的热水供热系统回水温度调节法主要有两种：恒定回水温度和可变回水温
度。
恒定回水温度是指通过调节回水阀门的开度或通过调节混水阀的前置温度来保持回水
温度的恒定。
这种调节方法可以简单地通过设定一个目标回水温度来实现。
当回水温度低
于设定值时，阀门会逐渐关闭，使得回水温度提高；当回水温度高于设定值时，阀门会逐
渐打开，使得回水温度降低。
可变回水温度是指通过控制回水温度来与不同楼层或不同户型的热负荷需求相匹配。
这种调节方法可以根据实际需要来动态调整回水温度，从而最大限度地提高系统的热效率。
在高层楼层，由于热负荷较小，回水温度可以设定得较低；而在低层楼层，热负荷较大，
回水温度可以设定得较高。
可变回水温度的调节方法需要通过智能控制系统来实现。
该控制系统可以根据不同楼
层或不同户型的热负荷需求来动态调整回水温度。
这样可以保证系统的热效率最大化，并
提高能源利用率。
热水供热系统中回水温度的调节非常重要。
恒定回水温度和可变回水温度是目前常用
的调节方法。
恒定回水温度适合于负荷波动较小的情况；而可变回水温度适合于负荷波动
较大的情况。
通过智能控制系统的应用，可以更加精准地控制回水温度，提高系统的热效
率和能源利用率。
直接、间接连接热水供暖系统调节
案例比较与启示
比较
直接连接系统简单、成本低，但调节性能较差；间接连接系统调节性能好，但成本较高。
启示
在实际应用中，应根据具体需求和条件选择合适的连接方式。对于调节性能要求不高的场合，可选用 直接连接系统；对于调节性能要求高的场合，可选用间接连接系统。同时，也应考虑系统的成本和维 护因素。
06 结论
随着节能和环保意识的提高，应优先选择能效高、环保性能好的系 统。
05 实际应用案例分析
直接连接系统案例
案例描述
直接连接系统是将热源与散热器直接相连，没有使用任何换 热器。这种连接方式简单、成本低，但调节性能较差。
案例分析
在某住宅小区，采用直接连接系统进行供暖。由于系统简单 ，安装和维护成本较低。但在供暖季，由于用户需求变化大 ，系统调节性能较差，导致室内温度波动较大。
利用效率。
便于维护和管理
间接连接系统的热交换器可以独 立于供暖系统进行安装和维护， 方便了系统的管理和维护工作。
适用范围广
间接连接系统适用于各种规模和 类型的供暖系统，特别是对于大 型供暖区域和需要精确温度控制
的场所更为适用。
调节原理和方法
控制供水温度
通过调节热源的输出温度，控制 热交换器中供水的温度，以达到
调节室内温度的目的。
流量调节
通过改变循环水泵的流量，调节热 水的循环量，从而控制室内温度。
阀门调节
通过开启或关闭阀门，改变热水在 热交换器中的流通路径或者流通量， 实现温度的调节。
调节过程中的问题与解决方案
水力失调
由于系统中各环路阻力不同，导致流 量分配不均，出现水力失调现象。解 决方案包括安装平衡阀、调整各环路 阻力等措施。
目的和重要性
热水供暖系统供热调节

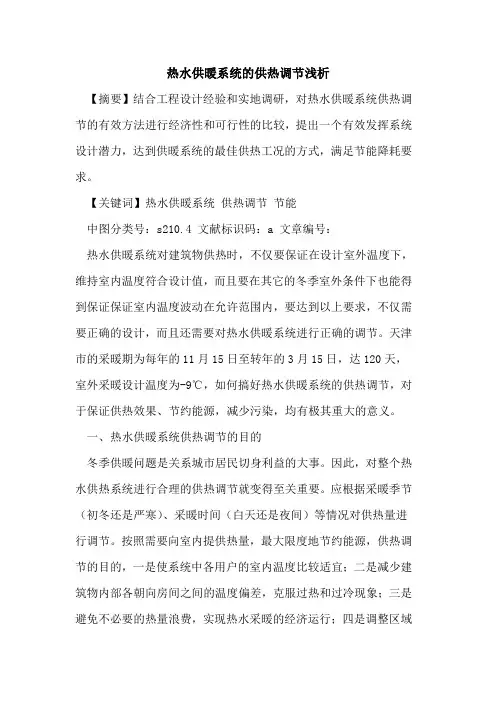

热水供暖系统的供热调节浅析【摘要】结合工程设计经验和实地调研，对热水供暖系统供热调节的有效方法进行经济性和可行性的比较，提出一个有效发挥系统设计潜力，达到供暖系统的最佳供热工况的方式，满足节能降耗要求。
