控制部件与附件
控制部件与附件：控制供暖系统运行和监测系统状态的部件和附件。
控制部件与附件是供暖系统中实现智能化控制和安全保障的部分。通过控制部件，可以调节供暖系统的温度、流量等参数， 实现节能运行；同时，监控系统状态，及时发现并解决故障，保证供暖系统的正常运行。常见的控制部件与附件包括温控阀 、压力表、温度计等。
02
定期检查
定期对系统的各个部件进行检查，如 管道、阀门、散热器等，确保其完好 无损。
01
03
清洗与除垢
定期对系统进行清洗，清除管道内壁 的污垢和杂质，保证水流顺畅。
防腐与保温
对金属部件进行防腐处理，对管道和 设备进行保温，防止热量损失和冷凝 水产生。
05
04
更换磨损部件
对磨损严重的部件进行更换，如轴承 、密封圈等，确保系统正常运行。
散热设备是供暖系统中直接与室内空气接触的部分，负责将 热源产生的热量传递给室内，提高室内温度。不同类型的散 热设备适用于不同的供暖场景和需求，如散热器适用于普通 住宅，地暖适用于高端住宅和公共场所。
连接部件与管道
连接部件与管道：连接热源、散热设备和控制系统，使水 循环流动的部件和管道。
连接部件与管道是供暖系统中不可或缺的部分，负责将热 源产生的热量传递给散热设备，同时将散热设备中的回水 送回热源进行再次加热。高质量的连接部件与管道能够保 证水循环的顺畅和系统的稳定性，提高供暖效率。
详细描述
热水供暖系统是一种常见的供暖方式，通过加热媒介（通常是水）在系统中循 环流动，将热量传递给室内，以达到供暖的目的。该系统通常包括热源、循环 泵、散热器、管路等部分。
系统分类与特点
总结词
介绍热水供暖系统的不同类型及其特点。
供热工程PPT教学PPT学习教案
第24页/共53页
第25页/共53页
三、低温热水地板辐射采暖系统：
低温热水地板辐射采暖系统，是采用低于60℃低温 水作为热媒，通过直接埋入建筑物地板内的盘管辐射 而达到的一种方便灵活的采暖形式。低温热水地板辐 射采暖系统，可以克服散热器采暖系统不便于按热计 量、分户分室控温等等。
后面示意图为低温热水地板辐射采暖系统组成。
层及以下采暖系统。在每组散热器入口处安装温控阀，不仅可 使系统具有可调性，而且增大了末端阻力。
见后示意图
第38页/共53页
第39页/共53页
第40页/共53页
第41页/共53页
五、室内供暖施工图识读以及供暖系统安装
1、供暖工程施工图的组成：
供暖施工图一般有设计说明、平面图、系统图 （轴侧图）、详图、设备及主要材料明细表组成。
（2）垂直单管系统： 各层散热器串联在立管上，各立管并联于供回水干管之间， 热水逐次顺序进入各层散热器。单管系统构造简单、节约管材、 安装方便、造价较底，但各组散热器不能单独调节。 （3）水平式系统： 热水通过总立管沿水平方向供给各楼层散热器的系统，称之 为水平式系统。该系统一般适用于单层工业厂房、大厅、商店等。 （4）同程式与异程式系统： 供暖系统中，我们还可以将热水供暖系统分为异程式和同程 式两种，各个循环环路热水流程基本相同的供暖系统，称之为同 程式系统，否则称为异程式系统。
这几种塑料管具有耐老化、耐腐蚀、不结垢、承压高、无 污染、沿程阻力小等优点。
第30页/共53页
3、低温热水地板辐射采暖系统特点：
由于辐射强度及温度的双重作用，人体所受冷辐射减少， 户内地表温度均匀，室温从下而上逐渐减低，给人以脚暖头凉 的良好感觉，具有很好的舒适感。
同时，还具有节能、热稳定性好、便于实施分户热计量等 优点。但是，低温热水地板辐射采暖系统初投资较大，对施工 要求高，增加了楼板厚度、减小了室内净高，楼面的结构荷载 也加大了。
第三章 供暖系统
图：自然循环采暖系统 (a)双管上供下回式；(b)单管顺流式 1.总立管；2.供水干管；3.供水立管；4.散热器供水支管；5.散热 器回水支管；6.回水立管；7.回水干管；8.膨胀水箱连接管；9.充 水管(接上水管)；10.泄水管(接下水管)；11.止回阀
•
在采暖建筑物内同一竖向的各层房间的温度不符合设计 要求的温度，而出现上下层冷热不匀的现象，通常称作系 统垂直失调。 • 双管系统的垂直失调，是由于通过各层的循环作用压力 不同而出现的；而且楼层数越多，上下层的作用压力差值 越大，垂直失调就会越严重。 • 多层建筑为避免垂直失调，多采用单管系统。单管式系 统的特点在于热水流入立管后，依次流入各层散热器，水 温逐渐降低，即流入各散热器的热水流量是相等的而水温 不同。每一根立管与锅炉、供回水干管组成一个回路，同 一根立管上的各层散热器就不会存在垂直失调。 • 自然循环热水采暖系统是最早采用的一种热水采暖方 式，已有约200年的历史，至今仍在应用。它装置简单， 运行时无噪声和不消耗电能。但由于其作用压力小、管径 大，作用范围受到限制，通常只能在单幢建筑物中应用， 其作用半径不宜超过50m。
了解供暖系统作用、组成、分类和 水蒸气的定压生产过程 特点；掌握热水供暖系统的特点
掌握垂直式和水平式系统特点；了 系统概念建立 解高层建筑热水供暖系统型式 《建筑给水排水及采暖 了解供暖管道的安装程序；熟悉安 工程施工质量验收规范》 装规范 （GB50242—2002） 了解散热器与辅助设备构造、工作 相关标准图集 原理；熟悉其安装要求 《地面辐射供暖技术规 了解地板辐射供暖原理特点；熟悉 程》（JGJ142—2004， 其施工条件和安装要求 J365—2004） 了解燃气特性；熟悉燃气管道安装 《城镇燃气设计规范》 要求 （GB50028—2006）
供热工程课件
办公室、休息 室
淋浴室的换衣 16～18 9 室
16 10 女工卫生室
5 技术资料室
（2）生产厂房的工作地点温度
1）轻作业生产厂房不应低于15℃，宜采用18～21℃。 轻作业指的是能量消耗在140w以下的工种，如仪表、 机械加工、印刷、针织等工种。 2）中作业生产厂房不应低于12℃，宜采用16～18℃。 中作业指的是能量消耗在140～220W的工种，如木工、 镀金工、焊接等工种。 3）重作业不应低于10℃，宜采用14～16℃。重作业 指的是能量消耗在220～290W的工种，如人力运输、 大型包装等工种。 4）过重作业宜采用12～14℃。
如人员较多的公共建筑应适当考虑人体的散热量
等。
第二节、围护结构的基本耗热量
围护结构基本耗热量指经过墙、窗、门、地面和屋 顶等，由于室内外的空气温差而造成的从室内传向室 外的热量。常分成两部分计算，即围护结构的基本耗 热量计算和附加耗热量计算。 基本耗热量是指在设计的室内、室外温度条件下 通过房间各围护结构稳定传热量的总和。附加（修正） 耗热量是指由于气象条件和建筑结构特点的影响，使 传热状况发生变化而对基本耗热量进行的修正，包括 朝向修正、风力附加、外门附加和高度附加等耗热量。
筑物，应考虑垂直外围护结构附加5％～10％。
3.高度修正耗热量
由于室内空气对流作用的影响，房间上部空气温
度高于室内计算温度，使围护结构上部实际传热量大
于按室内计算温度计算的传热量，为此需要进行高度
附加，附加率应为正值。“暖通规范”规定：民用建 筑和工业企业辅助建筑物（楼梯间除外）的高度附加 率，房间高度大于4m时，每高出1m附加围护结构基 本耗热量和其他修正耗热量总和的2％，但总的附加率
3．温差修正系数α
第3章-供热系统安装PPT课件
1.系统形式
•39
2. 住 宅 地 热 辐 射 构 造
•40
3.地热辐射采暖地面构造
•41
4.采暖管敷设形式
•42
5.地热采暖主要材料
• 1）管材：交联聚乙烯（PE-X）管、耐热聚乙烯 （PE-RT）管、铝塑复合（XPAP）管、聚丙烯 （PP-R）管、聚丁烯（PB）管等。
• 2）附件：集水器、分水器、热表、阀门、管道连 接件、过滤器、自控元件等。
•2
3-1 采暖系统安装
• 采暖系统构成：管道、散热设备、附属装置等。 • 管道：总立管、干管、立管、支管。 • 散热设备：散热器 • 附属装置：阀门、补偿器、排气装置等。
•3
安装程序（任选一） 1.散热器 干管 立管 支管 2.干管 立管 散热器 支管 3.散热器 立管 支管
干管
安装基准:以水平线(50线),铅垂线等为准。
• 室内供暖系统（采暖系统）
•
室内供暖系统主要是指室内的供回水管道、管路上的排气阀、伸缩器、
阀件、散热设备及室内地沟等。
•1
• 供暖系统的分类
• 按照热媒的不同可以分为：热水供暖系统、蒸汽 供暖系统、热风采暖系统；
• 按照热源的不同又分为：热电厂供暖、区域锅炉 房供暖、集中供暖等三大类。
• 按热煤温度的不同，热水供暖系统可分为低温供 暖系统(供水温度t<100℃)和高温供暖系统（供水 温度t≥100℃）。室内热水供暖系统大多采用低温 水供暖，设计供回水温度采用95℃/70℃，高温水 供暖宜在生产厂房中使用。
•4
附：采暖识图
• 一、 采暖施工图一般规定
• 1.线型： 基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、 0.7 mm、1.0 mm。执行《暖通空调制图标准》(GB/T 50114—2001) 。室外供热管网按《供热工程制图标准》 （CJJ/T 78—97）执行。
•39
2. 住 宅 地 热 辐 射 构 造
•40
3.地热辐射采暖地面构造
•41
4.采暖管敷设形式
•42
5.地热采暖主要材料
• 1）管材：交联聚乙烯（PE-X）管、耐热聚乙烯 （PE-RT）管、铝塑复合（XPAP）管、聚丙烯 （PP-R）管、聚丁烯（PB）管等。
• 2）附件：集水器、分水器、热表、阀门、管道连 接件、过滤器、自控元件等。
•2
3-1 采暖系统安装
• 采暖系统构成：管道、散热设备、附属装置等。 • 管道：总立管、干管、立管、支管。 • 散热设备：散热器 • 附属装置：阀门、补偿器、排气装置等。
•3
安装程序（任选一） 1.散热器 干管 立管 支管 2.干管 立管 散热器 支管 3.散热器 立管 支管
干管
安装基准:以水平线(50线),铅垂线等为准。
• 室内供暖系统（采暖系统）
•
室内供暖系统主要是指室内的供回水管道、管路上的排气阀、伸缩器、
阀件、散热设备及室内地沟等。
•1
• 供暖系统的分类
• 按照热媒的不同可以分为：热水供暖系统、蒸汽 供暖系统、热风采暖系统；
• 按照热源的不同又分为：热电厂供暖、区域锅炉 房供暖、集中供暖等三大类。
• 按热煤温度的不同，热水供暖系统可分为低温供 暖系统(供水温度t<100℃)和高温供暖系统（供水 温度t≥100℃）。室内热水供暖系统大多采用低温 水供暖，设计供回水温度采用95℃/70℃，高温水 供暖宜在生产厂房中使用。
•4
附：采暖识图
• 一、 采暖施工图一般规定
• 1.线型： 基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、 0.7 mm、1.0 mm。执行《暖通空调制图标准》(GB/T 50114—2001) 。室外供热管网按《供热工程制图标准》 （CJJ/T 78—97）执行。

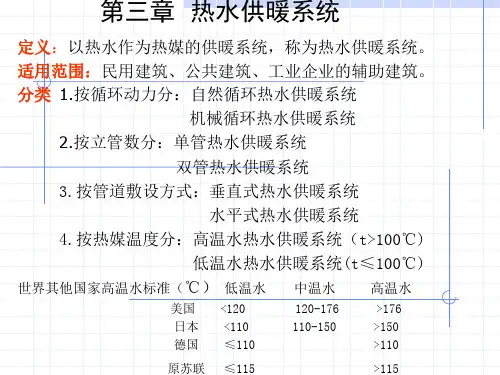

供热工程-第3章__热水供暖系统
