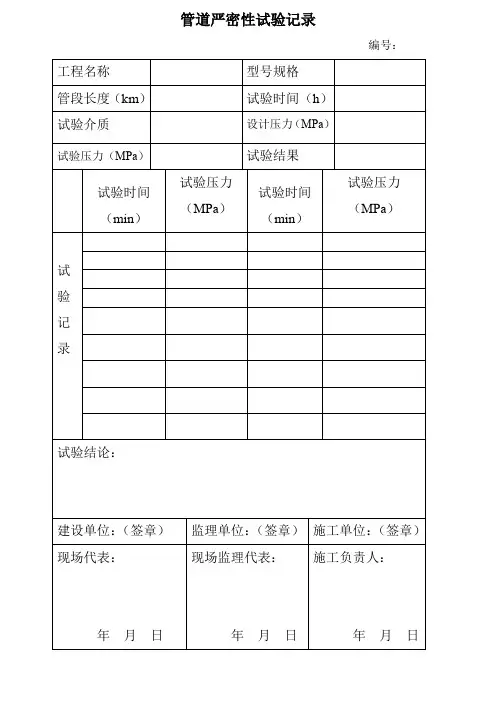

管道严密性试验记录
编号：
工程名称
型号规格
管段长度（km）
试验时间（h）
试验介质
设计压力（MPa）
试验压力（MPa）
试验结果
试验时间（min）
试验压力（MPa）
试验时间（min）
试验压力
（MPa）
试
验ห้องสมุดไป่ตู้
记
录
试验结论：
建设单位：（签章）
监理单位：（签章）
施工单位：（签章）
现场代表：
年月日
现场监理代表：
年月日
制冷系统气密性试验记录
24
合格
K4-1、K4-2、K4-3、M4-1、N4-1、N4-2、N4-3
四层
氮气
2.8
24
合格
管线编号
试验部位
真空试验
设计真空度（KPa）
实果
管线编号
试验部位
充制冷剂试验
充制冷剂压力（MPa）
检漏仪器
补漏位置
试验结果
试验人员
试验日期
施工单位检查意见：符合设计及施工规范要求
项目专业质量检查员：年月日
监理单位检查意见：
监理工程师：
（建设单位项目专业负责人）
年月日
制冷系统气密性试验记录.KT2.13
工程名称
无锡小天鹅高新科技工业园
分项、分部工程名称
综合楼办公楼空调工程
施工单位
南京广连机电设备工程有限公司
验收部位
综合楼办公楼三至四层
专业施工员
管线编号
试验部位
气密性试验
试验介质
试验压力（Mpa）
定压时间（h）
试验结果
K3-1、K3-2、N3-1、N3-2
三层
氮气
制冷系统气密性试验记录两篇.doc
制冷系统气密性试验记录两篇
第1条
制冷系统气密性试验记录制冷系统气密性试验记录项目名称分布(或单位)项目试验现场试验时间管道编号气密性试验介质试验压力Mpa恒压时间h试验结果管道编号真空试验设计真空度kPa 试验真空度kPa恒压时间h试验结果管道编号制冷剂充注量试验制冷剂充注量压力Mpa检漏仪检漏位置试验结果验收意见施工单位(公章) 代表(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)的(月)(月)(年)(月)(年)(月)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年) 年，年，年，年，年，年，年，年，年，年，年，年。
制冷系统气密性试验记录
专业质检员
专业工长
XXX
XXX
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
制冷系统气密性试验记录
工程名称
表C6-46 XX大学综合楼
编号 试验时间
试验项目 管道编号
1
制冷系统气密性
试验部位
试验介质 氮气
气密性试验
试验压力(MPa)
停压时间
1.6
X#冷冻机组
试验结果 不掉压
管道编号 1
真空试验
设计真空度(KPa) 试验真空度(KPa)
试验时间
760mmHg
720mmHg
24h
(101.30Kpa)
(96Kpa)
管道编号
充制冷剂压力 (MPa)
充制制冷试验
检漏仪器
补漏位置
试验结果 不掉压 剩余压力<5.3Kpa
试验结果
试验结论： 试验结果符合设计和《通风与空调工程施工质量验收规范》(GB50243-2002)规定。
施工单位
签
建设（监理）单位
字XXX
XX安装工程公司
制冷管道严密性试验记录

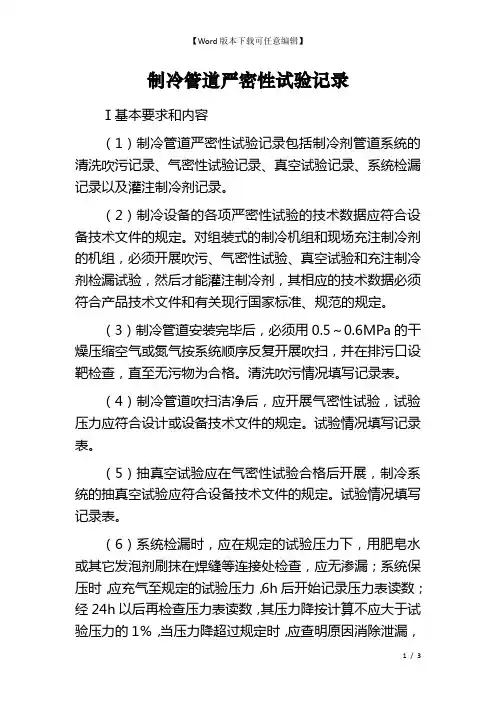

制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。
（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须开展吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复开展吹扫，并在排污口设靶检查，直至无污物为合格。
清洗吹污情况填写记录表。
（4）制冷管道吹扫洁净后，应开展气密性试验，试验压力应符合设计或设备技术文件的规定。
试验情况填写记录表。
（5）抽真空试验应在气密性试验合格后开展，制冷系统的抽真空试验应符合设备技术文件的规定。
试验情况填写记录表。
（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。
试验情况填写在记录表。
（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定开展计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。
制冷剂充注记录填写记录表。
Ⅱ核查方法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。
（2）核查制冷系统是否有开展系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。
（3）核查测定所使用的仪器仪表是否有检定证书，其精度是否符合要求，各项记录的测定日期是否在其检定有效期内。
1.空调制冷管道安装隐蔽工程验收记录
