变压器本体呼吸器硅胶更换新方法探讨
变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。
但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。
本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。
关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。
传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。
而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。
一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。
第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。
第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。
第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。
第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。
变压器呼吸器硅胶更换的步骤及注意事项
变压器呼吸器硅胶更换的步骤及注意事项
1. 嘿，首先咱得把变压器给停了呀，不停电那可不行哦！就像你不把车停下怎么能去换轮胎呢！然后打开呼吸器的盖子。
你说要是不停电就去弄，那不就跟在飞驰的火车轨道上换零件一样危险嘛！
2. 接下来呀，把里面旧的硅胶倒出来，这可得小心点别撒得到处都是呀！哇，那场面可不能乱。
就好比你倒一碗粥，要是不小心打翻了，那不就得收拾半天嘛！
3. 清理干净呼吸器里面，要仔仔细细的哦，不能有一点灰尘啥的残留。
这就跟你打扫房间一样，角角落落都得弄干净，不然住起来也不舒服呀，对吧？
4. 然后呢，把新的硅胶装进去呀，这就像给瓶子里装糖果一样，要装得满满的。
哎呀，可别装一半就不管啦！
5. 盖好盖子，拧紧螺丝，这一步可不能马虎呀，松松垮垮的可不行哦！就好像给礼物包装，要是包得不严实，礼物不就掉出来啦？
6. 最后呀，别忘了检查一遍，看看有没有啥问题。
这就好比考试完了检查试卷一样重要呢！
总之，变压器呼吸器硅胶更换可不能马虎，每一步都得认真仔细，这样变压器才能安全运行呀！。

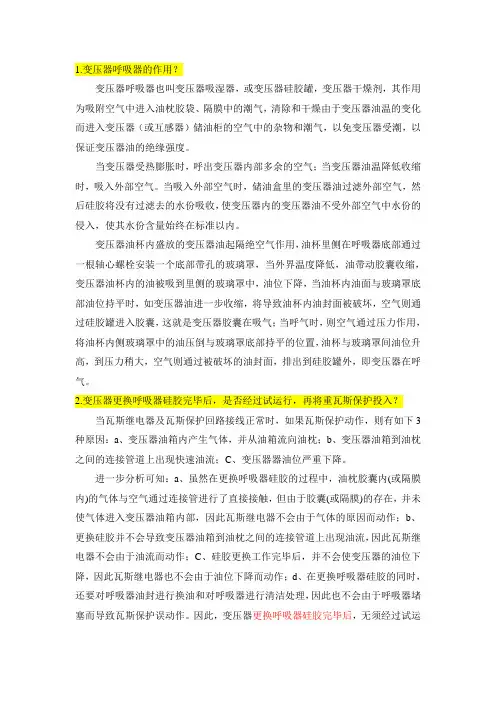

变压器—呼吸器相关知识

1.变压器呼吸器的作用？变压器呼吸器也叫变压器吸湿器，或变压器硅胶罐，变压器干燥剂，其作用为吸附空气中进入油枕胶袋、隔膜中的潮气，清除和干燥由于变压器油温的变化而进入变压器（或互感器）储油柜的空气中的杂物和潮气，以免变压器受潮，以保证变压器油的绝缘强度。
当变压器受热膨胀时，呼出变压器内部多余的空气；当变压器油温降低收缩时，吸入外部空气。
当吸入外部空气时，储油盒里的变压器油过滤外部空气，然后硅胶将没有过滤去的水份吸收，使变压器内的变压器油不受外部空气中水份的侵入，使其水份含量始终在标准以内。
变压器油杯内盛放的变压器油起隔绝空气作用，油杯里侧在呼吸器底部通过一根轴心螺栓安装一个底部带孔的玻璃罩，当外界温度降低，油带动胶囊收缩，变压器油杯内的油被吸到里侧的玻璃罩中，油位下降，当油杯内油面与玻璃罩底部油位持平时，如变压器油进一步收缩，将导致油杯内油封面被破坏，空气则通过硅胶罐进入胶囊，这就是变压器胶囊在吸气；当呼气时，则空气通过压力作用，将油杯内侧玻璃罩中的油压倒与玻璃罩底部持平的位置，油杯与玻璃罩间油位升高，到压力稍大，空气则通过被破坏的油封面，排出到硅胶罐外，即变压器在呼气。
2.变压器更换呼吸器硅胶完毕后，是否经过试运行，再将重瓦斯保护投入？当瓦斯继电器及瓦斯保护回路接线正常时，如果瓦斯保护动作，则有如下3种原因：a、变压器油箱内产生气体，并从油箱流向油枕；b、变压器油箱到油枕之间的连接管道上出现快速油流；C、变压器器油位严重下降。
进一步分析可知：a、虽然在更换呼吸器硅胶的过程中，油枕胶囊内(或隔膜内)的气体与空气通过连接管进行了直接接触，但由于胶囊(或隔膜)的存在，并未使气体进入变压器油箱内部，因此瓦斯继电器不会由于气体的原因而动作；b、更换硅胶并不会导致变压器油箱到油枕之间的连接管道上出现油流，因此瓦斯继电器不会由于油流而动作；C、硅胶更换工作完毕后，并不会使变压器的油位下降，因此瓦斯继电器也不会由于油位下降而动作；d、在更换呼吸器硅胶的同时，还要对呼吸器油封进行换油和对呼吸器进行清洁处理，因此也不会由于呼吸器堵塞而导致瓦斯保护误动作。
更换主变硅胶作业指导-丁锋
更换主变硅胶作业指导
二、正确更换硅胶
• 1、先拆除呼吸器油杯 以“一”字螺丝刀逆时针方向搌松呼吸器底部旋盘（带6 个小孔），旋转取下油罐，再松开两个小螺母，以取 下小玻璃筒（吸器
• 即 松开呼吸器与油枕呼吸导管连接处四个螺丝，取下呼 吸器（注意应从底部托扶住呼吸器，避免其掉落破损）。 随即用崭新、干燥的毛巾包住呼吸导管，以免空气及杂 质直接进入油枕。
1cm
更换主变硅胶作业指导
• 2、检查： ①检查呼吸器密封胶是否严密；（透明罐的上下连接部 分最好用玻璃胶加封）
②检查主变本体放油阀是否关紧，无漏油；
③观察轻瓦斯继电器小窗应充满油； ④主变本体运行一小时后，检查轻瓦斯继电器应无气体 分隔
更换主变硅胶作业指导
• 最后，将检查结果报中调，并根据调度命令投入 “本体重瓦斯起动跳闸”、“有载重瓦斯起动跳 闸”硬压板，恢复主变瓦斯保护正常运行。（如 发现有气体应如实汇报并等待检修人员来处理）
谢谢
丁锋
更换主变硅胶作业指导
• 3、拆除硅胶罐顶盖 旋开并取下长螺杆，竖向放置呼吸器，将顶盖向上提起则 打开硅胶罐，更换上新的硅胶。（如用玻璃胶封过的， 先用小刀将玻璃胶密封部分刮开，切记不可用蛮力）
更换主变硅胶作业指导
三、安装呼吸器及检查
• 1、安装方法：与上述拆除步骤相反（大玻璃筒内 油位比最低油位高1cm，底部小玻璃筒浸入大玻璃 筒油内）
更换主变硅胶作业指导
• 在恢复后的48小时内应密切留意以下地方： 1、轻瓦斯继电器小窗有无气体； 2、检查新更换的硅胶颜色，底部小罐内有无 油进入； 3、用吸油纸清理干净更换后的吸湿器外部残 留油，更换吸湿器及放油嘴底下的鹅卵石， 以便检查有无渗漏油的情况存在；
讨论：更换主变压器呼吸器硅胶对瓦斯保护到底有什么样的影 响，目前在电力系统内还没有一个统一的认识。对运行中的主 变压器更换呼吸器硅胶，在更换硅胶的过程中要将重瓦斯保护 由跳闸改投发信，这一点的认识基本一致。但是，对硅胶更换 完毕后重瓦斯保护应如何投切的分歧就比较大。一种观点认为 更换主变压器呼吸器硅胶后将有可能造成瓦期保护误动作．因 此硅胶更换完毕后应经24 h试运行(试运行过程中重瓦斯保护投 发信)方能将重瓦斯保护由发信改投跳闸；另一种观点认为主变 压器呼吸器硅胶更换完毕后对重瓦斯保护已经没有影响，因此 更换硅胶的工作完毕后就应将重瓦斯保护改投跳闸。
变压器更换硅胶的方法
变压器更换硅胶的方法变压器更换硅胶的方法变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
下面是小编整理的变压器更换硅胶的方法，欢迎阅览。
呼吸器的安装及检修：1、所安装的呼吸器，一定要进行检查，在安装时应将保存或运输时为防潮而加装的无孔胶垫及防潮剂去掉。
2、呼吸器拆卸时，首先拧开底部油封碗，卸下上部油枕连管或隔膜胶管的连接，取下呼吸器，将呼吸器解体，倒出内部吸湿剂。
3、检查呼吸器玻璃筒应完好无破损，器身应密封良好4、呼吸器底油封应注油至油面线，无油面线的油浸过进气口以上即可，以起到油封过滤作用。
5、变色硅胶呈蓝色，如呈红色则又受潮失效，应在115～120℃温度下干燥数小时，呈天蓝色再可用。
6、变色硅胶的制造，取占硅胶量3%的氯化钴，溶解于水，将粒度为2—6mm的白色硅胶浸于溶液之中，取出呈粉红色的置于115%～120℃温度下烘干，呈天蓝色即可使用。
7、运行中的变压器更换硅胶时，变压器瓦斯保护要退出运行吸湿器外型尺寸表型号 D1 D2 HXD-0.2 80 60 170XD-0.5 100 76 220XD-1 140 90 255XD-1.5 140 90 325XD-3 200 125 440XD-5 200 125 540受到潮气或温度的变化会使硅胶变色＝乃硅胶特性，不用探究、别无它解干式变压器有呼吸器吗？能讲出有或无的原因吗？谁能详细地讲解一下啊？变压器中的呼吸器是指油浸变压器中其绝缘油受热不同膨胀也不同，膨胀时油向上升到油枕中，油枕的油位上升挤压空气，此时需要油枕呼吸器予以调解。
干式变压器没有绝缘油，哪来的的呼吸器呢？如何降低变压器更换硅胶次数这个主要还是和变压器的质量有关系。
作为电力工作人员的话，安全运行就好了。
变压器本体吸湿器的话，别让变压器过热，及时发现渗油的位置。
有载调压血箱的吸湿器的话，注意调档次数不要过多了。
变压器呼吸器硅胶更换教程ppt
检查变压器呼吸器的进出口压力，确保压力值在正常范围内。
根据需要调整变压器呼吸器的进出口阀门，以获得更好的通风
03
效果。
04
变压器呼吸器硅胶更 换后的维护和保养
硅胶更换后的检查和维护
检查硅胶垫片是否安装牢固，无移位、脱落现象。 检查变压器呼吸器接口处是否紧固，无渗漏现象。
定期对变压器呼吸器进行清洁，保持设备外观整洁。
材料
变压器呼吸器硅胶、密封胶等。
安全措施的准备
关闭变压器呼吸器的进气阀和排气阀 ，确保变压器呼吸器内部处于封闭状 态。
穿戴好防护眼镜、手套等个人防护用 品。
确保工作区域通风良好，并配备相应 的消防器材。
变压器呼吸器的状态检查
检查变压器呼吸器的 外观是否完好，没有 明显的破损或变形。
检查变压器呼吸器的 硅胶是否干燥、无裂 纹、无脱落等现象。
定期更换变压器呼吸器硅胶可以保持 变压器的干燥和纯净，延长变压器的 使用寿命，防止因变压器故障导致的 生产中断和安全事故。
硅胶更换的频率和注意事项
硅胶的更换频率取决于使用环 境和变压器型号，一般建议每
1-3年更换一次。
在更换硅胶前，应先关闭变压 器的电源，并排空变压器内的 气体，以防止气体爆炸或电击
变压器呼吸器硅胶的作用
01
变压器呼吸器硅胶主要用于吸收 和排放变压器油中的水分和气体 ，以保持变压器油的干燥和纯净 ，从而保护变压器的正常运行。
02
变压器呼吸器硅胶还能防止外部 水分、灰尘和其他杂质进入变压 器内部，保护变压器的电气性能 和机械性能。
硅胶更换的必要性
随着时间的推移，变压器呼吸器硅胶 会逐渐饱和，失去吸收水分和气体的 能力，导致变压器油受潮、变质，影 响变压器的正常运行。
变压器更换硅胶注意事项
变压器更换硅胶注意事项
1. 哎呀，在更换变压器硅胶时，可一定要小心啊！就像你爱护自己最宝贝的东西一样。
比如说你最爱的手机，你肯定会小心翼翼地对待它吧，对待变压器硅胶也要这样哦！在操作前，一定要先停电啊，这可千万别马虎，不然会出事的呀！
2. 嘿，你知道吗，更换硅胶时工具得选对呀！这就好比战士上战场得有称手的武器。
咱不能随便拿个不趁手的家伙就上啊，不然怎么能把工作干好呢？比如螺丝起子，就得选合适的型号，可别乱来呀！
3. 哇塞，更换过程中要仔细观察硅胶的状态哦！这就像医生给病人看病一样，要精确地判断。
要是不仔细看，怎么能知道硅胶是不是真的需要换呢，对吧？就像你看自己脸上有没有痘痘，那也得仔细瞧呀！
4. 喂，注意在更换时别把硅胶弄得到处都是啊！这可不是玩泥巴，弄得乱七八糟可不行。
想象一下你把家里搞得乱七八糟，那多糟糕呀，这里也一样哦！
5. 哎呀呀，别忘了把更换后的硅胶压实了呀！就好像你盖被子要把被子铺平压实一样。
如果不压实，那能起到好效果吗？肯定不行呀！
6. 嘿哟，更换硅胶可不是一个人能搞定的事哦，得大家齐心协力呀！这就像拔河比赛，一个人力量再大也赢不了，得团队一起使劲。
所以记得叫上伙伴们一起帮忙哟！
7. 哇，一定要注意保护好自己呀，别在更换时受伤了！这可比什么都重要。
就好像你出去跑步要穿好鞋子，保护好脚一样，可不能大意啊！
8. 哎呀，更换完硅胶后要检查检查再检查呀！这可不能偷懒。
就像你做完作业要检查好几遍，不然出错了可就不好了，对吧？
9. 总之呢，变压器更换硅胶可不是小事，每个细节都得注意到，每一步都不能马虎！只有这样，才能确保变压器好好工作呀！。
变压器呼吸器硅胶更换教程
油务简化试验发现绝缘油耐压强度为1.8kV，绝缘 油设备存在安全隐患。通过检查发现设备本体的密封 性较好，无渗漏进水现象。打开瓦斯继电器后发现内 部有积水（约10g）并有腐蚀现象，调压开关油箱底部 有积水，约100g，调压开关及本体储油柜呼吸器内硅 胶严重变色。通过分析得出，变压器绝缘降低主要由 呼吸器异常引起。呼吸器硅胶严重变色后，空气中的 水分直接进去储油柜，随着温度的变化，在箱壁内形 成凝露。凝露积水进行油箱内，使变压器油含水量增 加，绝缘油劣化，绝缘强度降低。在进行绝缘油干燥 滤油后，加强呼吸器巡查管理后，设备运行稳定。
一是硅胶的装入量以占呼吸器 容积的三分之二为宜，当硅胶 变色部分占到整体的三分之一 以上时应及时更换，根据现行 国家电网公司状态检修规定， 硅胶变色为三分之二时，变压 器设备为异常状态。如图所示
变压器呼吸器日常巡视时应注意以下 几点要求：
二是油杯内绝缘油高度应 高于油管最下端，方可起 到密封除尘作用。油杯绝 缘油不得超过油标指示的 最高刻度，否则会造成呼 吸孔塞堵塞，呼吸器无法 正常呼气。
2、拆除呼吸器油罐
• 45°斜向放置呼吸器，以“一”字螺丝笔逆时针方向搌 松呼吸器底部旋盘（带6个小孔），旋转取下油罐，再 松开两个小螺母，以取下小玻璃筒（以油清洗油罐）。
45°
3.拆除护罩：
17开口扳手拆除
装螺栓 拆下的玻璃罩
将拆下的呼吸 器平放在地上
拆下的板及密 封件
19开口扳手拆除
拉杆螺栓
变压器的基本结构由器身、油箱、冷却装置、保护装 置、出线装置及变压器油组成。其中器身包括铁芯、 绕组、绝缘、引线及分接开关；油箱包括油箱本体及 附件；保护装置包括油枕、油表、安全气道、呼吸器、 测温元件、净油器、继电器等；出线装置包括高、中、 低压瓷套管等。
变压器呼吸器的工作原理及硅胶更换工作
变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言：变压器呼吸器是变压器中非常重要的一个部件，它起到保护变压器内部绝缘油的作用，防止绝缘油受潮以及减少油中气体的含量。
本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。
一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。
在正常工作状态下，变压器内部温度上升时，内部的绝缘油会膨胀产生气体，这时变压器呼吸器会自动打开，将产生的气体排到大气中，从而保持变压器内部气体的压力相对稳定。
当变压器内部温度下降时，由于内部气体收缩，变压器呼吸器会关闭，并防止大气中的湿空气进入变压器内部。
变压器呼吸器的工作原理可以通过以下几个步骤来描述：1. 当变压器内部温度升高，绝缘油膨胀产生气体。
2. 变压器呼吸器的呼吸阀打开，气体通过呼吸阀排放到大气中。
3. 当变压器内部温度下降，内部气体收缩。
4. 变压器呼吸器的密封阀关闭，防止大气中的湿空气进入变压器内部。
二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料，它具有良好的密封性能和较强的耐高温特性。
然而，由于硅胶会随着时间的推移而老化，因此在使用一段时间后，可能需要对变压器呼吸器中的硅胶进行更换。
下面给出变压器呼吸器硅胶更换的工作步骤：1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。
2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。
3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。
4. 将新的硅胶放入变压器呼吸器内，确保其均匀覆盖整个呼吸器的密封面积。
5. 将变压器呼吸器的上盖固定好，确保紧密贴合。
6. 将变压器呼吸器安装回原位，并确保与变压器的连接牢固。
需要注意的是，在更换硅胶之前，应该先确保所选购的硅胶具有合适的尺寸和性能，以便能够完全覆盖变压器呼吸器的密封面积。
此外，在进行更换工作时，需要保持呼吸器内部的清洁，避免杂质进入。
结论：变压器呼吸器作为变压器中的重要组件，通过调节变压器内部的气体压力，起到保护和维护变压器的作用。
更换变压器呼吸器或硅胶的注意事项
安
起 到 固 定 导 线 和 整 齐 美 观 的 效
徽
且
果 。但沿 墙敷设 穿 套 Ｐ ＶＣ 电 工 管
的 导 线 ， 在 转 角 时 必 须 采 用 弯 头 连 接 ， 当 多根 、 较 粗 或 较 长 的 导 线
有 很 多拉线 绑扎 线 “ 收尾小 辫 ” 制 作不 规范 ， 有 的长 ， 有 的短 ， 有 的“ 东倒 西歪 ” 。笔 者 根 据 自 己多 年 的 实 践 ， 总
头 ” ， 避 免 了穿 线 的麻 烦 ， 大 大 缩
透 明 罩 等 几 部 分 组 成 。更 换 呼 吸 器 是 变 压 器 经 常 性 的 维 护 项 目之 一 ， 在 更 换 时 应 注 意 以下 几 点 。 （ １ ） 呼 吸器 内的硅胶 为变 色硅 胶 ， 正 常 干 燥 时 一 般 为 蓝色 （ 市 场 上 销 售 的也 有 白色 ，但 变 色 程 度 不 太 明
以单 人 制作 楔 形 线夹 用 １ ０号 铁 丝 作 为 绑 扎 线 绑 扎 钢绞 线尾 线为 例 。 制 作人 在完 成扼 钢绞 线 的 圆弧 ， 压 舌板 ， 木 槌 敲击 线 夹 的工 艺 过程 后 ， 先 采 取单 腿 跪 姿 ， 用 跪姿 的单腿 腿 弯压住 楔形 线夹 ， 腾 出双 手进 行绑 扎 。 将 事 先盘成 小 盘的 １ ０号 铁 丝 绑 扎 线 线 头 放 开 ， 量 好 尺 寸。 一 般在 ２ ０ ｃ ｍ左 右 。在靠 近 铁丝 的 圆盘 处 ， 扼 好 小
环 。 从 楔 形 线 夹 的 出 线 端 平 口处 向 外 量 好 距 离 （ ２ ５ ｃ ｍ
’ 山 县 供 电 有 限 责 任 公 司 对 传 统 的 芷 Ｐ ＶＣ 电 工 管 弯 头 进 行 改 造 ， 设 计
变压器呼吸器硅胶更换教程课件
变压器呼吸器日常巡视时应注意以下 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 几点要求：
二是油杯内绝缘油高度应 高于油管最下端，方可起 到密封除尘作用。油杯绝 缘油不得超过油标指示的 最高刻度，否则会造成呼 吸孔塞堵塞，呼吸器无法 正常呼气。
变压器呼吸器日常巡视时应注意以下 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 几点要求：
变压器呼吸器日常巡视时应注意以下 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 几点要求：
一是硅胶的装入量以占呼吸器 容积的三分之二为宜，当硅胶 变色部分占到整体的三分之一 以上时应及时更换，根据现行 国家电网公司状态检修规定， 硅胶变色为三分之二时，变压 器设备为异常状态。如图所示
跟踪分析，通过分析判断呼 吸器呼吸孔是否堵塞，造成
主变内部形成负压。当油位 过高，呼吸器溢油造成硅胶 污染时应及时加强主变本体 油务跟踪，及时更换硅胶。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
（一）更换前准备工作： 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 准备相应的工器具、材料
合格硅胶
19开口扳手
干净的白布 一块
17开口扳手
（一）更换前准备工作： 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
办理第二种不停电工作票，向调度申请退出 “本体重瓦斯起动跳闸”、“有载重瓦斯起动 跳闸”硬压板，将主变瓦斯保护改为发信号运 行方式。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
变压器呼吸器的工作原理及更换硅胶讲解教学文稿
呼吸器各部件讲解及判别何时更换
三、变压器油的作用
• （1）绝缘作用：变压器油具有比空气高得多的绝缘强度。绝 缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的 侵蚀。
• （2）散热作用：变压器油的比热大，常用作冷却剂。变压器 运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过 油的上下对流，热量通过散热器散出，保证变压器正常运行。
目录
一、变压器呼吸器的工作原理 二、呼吸器各部件讲解及判别何时更换 三、变压器呼吸器引起设备异常案例 四、更换呼吸器硅胶及变压器油作业说明
变压器呼吸器的工作原理
一、介绍变压器呼吸器
• 变压器呼吸器也叫变压器吸湿器 ，变压器干燥剂，电网中使用的大中 型变压器一般都配备有呼吸器。 • 这种呼吸器是一种装有变色硅胶 等吸湿剂材料的玻璃容器，其作用为 吸附空气中进入油枕胶囊、隔膜中的 潮气，清除和干燥由于变压器油温的 变化而进入变压器油枕胶囊的空气中 的杂物和潮气，以免变压器受潮，以 保证变压器油的绝缘强度。
变压器呼吸器的工作原理
二、工作原理
• 当变压器受热膨胀时，呼出变压器 油枕胶囊中多余的空气；当变压器油 温降低收缩时，吸入外部空气。当吸 入外部空气时，储油盒（油杯）里的 变压器油过滤外部空气，然后硅胶将 没有过滤去的水份吸收，便变压器内 的变压器油不受外部空气中水份的侵 入，使其水份含量始终在标准以内。
应当具备该技能的岗位人员
年限 岗位 变电运行值班员
变电检修班员
新员工
★ ★
1-2年工作经验 2年以上工作经
员工
验员工
★★
★★
★★
★★
注释：一颗星“★”表示最好掌握； 两颗星“★★”表示必须掌握。
培训对象的知识技能基础要求
变压器呼吸器硅胶更换作业指导书
编号：XXXXXX
工作
变压器硅胶更换作业指导书
岗位人数
2
页数
共2页，第1页
步骤一
步骤二
步骤三
步骤四
步骤五
步骤六
正常运行时呼吸器硅胶呈蓝色，硅胶吸水后变成淡黄色，当硅胶变色超过1/3时就需要更换。
准备工具：合格足量的硅胶、17开口扳、19开口扳、干净的布。
开始工作前应向调度申请，将重瓦斯保护改接信号。
顺时针旋转将油杯拆除。
油杯拆除后检查油杯密封件完好。
19开口扳手拆除呼吸器与连管安装螺栓(一只手要拿稳呼吸器),呼吸器拆除后要将连管堵住，防止回收空气。
步骤七
步骤八
步骤九
步骤十
步骤十一
步骤十二
将拆下的呼吸器放在地上，然后用17开口扳手拆除玻璃罩固定螺栓。
拆下底板及密封件，然后取下玻璃罩。
用19ห้องสมุดไป่ตู้口扳手拆除拉杆螺栓。
接地电阻测试仪作业指导书
岗位人数
2
页数
共2页，第2页
步骤十三
步骤十四
步骤十五
步骤十六
步骤十七
步骤十八
检查呼吸器密封件是否完好密封。
将固定法兰密封件清理干净。
固定法兰安装到护罩上(密封件要在中间),紧固螺栓(感觉收力即可)。
将玻璃杯安装好(注意密封件)
将玻璃罩底板穿入拉杆，
紧固螺栓(感觉收力即可)
将连管口擦拭干净，将呼吸器安装在连管上。
用扳手轻轻敲打法兰边缘，将法兰与玻璃罩分离。
拆除固定法兰，倒出变色的硅胶。(注：变色硅胶应在115～120℃温度下干燥数小时，呈天蓝色再可用)。
将呼吸器倒立在地面上，倒入合格的硅胶，并在顶盖下留出15-1/6高度的
变压器呼吸器硅胶更换教程
拆下的底板及密 封件
扳手轻轻敲打法 兰边缘，将法兰
与玻璃罩分离
二、硅胶更换正确步骤：
4、拆除硅胶罐顶盖
旋开并取下长螺杆，竖向放置呼吸器，将顶盖向上提起则 打开硅胶罐，更换上新的硅胶。（如用玻璃胶封过的， 先用小刀将玻璃胶密封部分刮开，切记不可用蛮力）
5.更换硅胶：
拆除的固定法 兰
将变色的硅胶倒 在布上（注：硅 胶变色后，烘干 后还可以使用）
变压器的基本结构由器身、油箱、冷却装置、保护装 置、出线装置及变压器油组成。其中器身包括铁芯、 绕组、绝缘、引线及分接开关；油箱包括油箱本体及 附件；保护装置包括油枕、油表、安全气道、呼吸器、 测温元件、净油器、继电器等；出线装置包括高、中、 低压瓷套管等。
油枕安装在变压器油箱的上部，通过管道与变压器油箱连接， 其作用为：容纳因变压器温度升高而膨胀增加的变压器油；限 制油与空气的接触面，减少油受潮和氧化的程度；运行中通过 它注油能防止气泡进入变压器。油枕一般分为2种形式：胶囊式 油枕和隔膜式油枕，其作用一致，胶囊或隔膜的主要作用就是 将油和空气隔绝。油枕胶囊内的气体通过呼吸器与外界进行交 换。
二、硅胶更换正确步骤：
2、拆除呼吸器油罐 • 45°斜向放置呼吸器，以“一”字螺丝笔逆时针方向搌 松呼吸器底部旋盘（带6个小孔），旋转取下油罐，再 松开两个小螺母，以取下小玻璃筒（以油清洗油罐）。
45°
3.拆除护罩：
17开口扳手拆除
装螺栓
拆下的玻璃罩
将拆下的呼吸 器平放在地上
19开口扳手拆除
拉杆螺栓
一是硅胶的装入量以占呼吸器 容积的三分之二为宜，当硅胶 变色部分占到整体的三分之一 以上时应及时更换，根据现行 国家电网公司状态检修规定， 硅胶变色为三分之二时，变压 器设备为异常状态。如图所示
变压器呼吸器硅胶更换教程
呼吸器安装在油枕与空气连通的管道末端。当变 压器温度升高时，油箱内的油会相应膨胀，因此 油枕内的油位也会相应升高，此时胶囊内的部分 气体经呼吸器排出；当变压器温度下降时，油箱 内的油会相应收缩，因此油枕内的油位也会相应 下降，此时胶囊经呼吸器吸人部分气体。
现在您正浏览在第5页，共38页。
现在您正浏览在第6页，共38页。
• 如果只换本体硅胶（大罐）爬梯旁边，就单退本体重瓦斯，只 换有载硅胶（小罐）油温表旁边，就单退有载重瓦斯
现在您正浏览在第17页，共38页。
（二）硅胶更换正确步骤：
• 1、先拆除呼吸器
即 松开呼吸器与油枕呼吸导管连接处四个螺丝，取下呼吸器
（注意应从底部托扶住呼吸器，避免其掉落破损）。
随即用崭新、干燥的毛巾包住呼吸导管，以免空气及杂质直接进入 油枕。
现在您正浏览在第37页，共38页。
内容总结
变压器呼吸器硅胶更换教程。变压器运行时油杯油位应该在最高油位于最低油位之 间。扳手轻轻敲打法兰边缘，将法兰与玻璃罩分离。1、安装方法：与上述拆除步骤相 反（大玻璃筒内油位比最低油位高1cm，底部小玻璃筒浸入大玻璃筒油内）。案例一： 某变电站1号主变周期性预防性试验中发现该变压器绝缘电阻、泄露电流等试验数据不 合格。油务简化试验发现绝缘油耐压强度为1.8kV，绝缘油设备存在安全隐患。结束语
关及本体储油柜呼吸器内硅胶严重变色。通过分析得出，变 压器绝缘降低主要由呼吸器异常引起。呼吸器硅胶严重变色 后，空气中的水分直接进去储油柜，随着温度的变化，在箱 壁内形成凝露。凝露积水进行油箱内，使变压器油含水量增 加，绝缘油劣化，绝缘强度降低。在进行绝缘油干燥滤油后 ，加强呼吸器巡查管理后，设备运行稳定。
拆下的玻璃罩
将拆下的呼吸器 平放在地上
变压器呼吸器硅胶更换
变压器呼吸器硅胶更换
首先用高纯度溶剂(如高纯度丙酮)和无绒布(比如相机镜头布)清洁CPU核心表面和散热器底部，注意不要让手指接触核心和散热器表面。
(如果没有丙酮，酒精亦可)
确定散热片上与CPU接触的区域，在散热器底部区域中心挤上一定量的导热硅脂。
将手指套入塑料袋，然后用手指来回按压、涂抹散热器底部的导热硅脂，直到硅脂均匀地分布在CPU接触的区域。
(不要直接用手指涂抹!)
用无绒布将散热器底部的导热硅脂擦掉，这时可以看到散热器底部涂过硅脂的地方与其他区域颜色不一样，说明硅脂已经均匀填补了底座的缝隙。
用干净的工具(如剃刀片或干净的小刀)挑起少许导热硅脂，并放置到CPU核心的一角(比如左下角之类的地方)。
注意，只要一小块就可以了。
运用剃刀片或其他干净的工具，从CPU核心的一角开始，把硅脂均匀涂满整个核心。
对于普通的散热器底面，硅脂厚度大约为一张普通纸的厚度，如果散热器底面光亮平整，那么硅脂可以薄到半透明状。
确认散热器底座和CPU核心表面没有异物，把散热器放到CPU上，此时只能轻压，不能转动或者平移散热器，否则可能会导致散热器和CPU之间的硅脂厚度不均匀。
感谢您的阅读，祝您生活愉快。
变压器硅胶更换注意事项
变压器硅胶更换注意事项
1. 哎呀，在更换变压器硅胶的时候，你可得千万小心别把脏东西弄进去啊！就好比你要给宝贝穿衣服，可不能让杂质沾上呀！例子：上次小李在换的时候，不小心掉了个小颗粒进去，结果可麻烦了！
2. 嘿，更换硅胶的时间可别搞错啦！这可不是能随便乱来的，就像你赶火车，得按时呀！例子：之前有个同事记错时间去换，那不是白折腾嘛！
3. 注意啦，换硅胶的时候工具要用对呀！你总不能拿个筷子去夹吧，得用专门的工具才行呢！例子：记得有一次有人随手拿个东西就去弄，那怎么能行呢！
4. 哇塞，更换的时候手法也很重要哦！不能太粗暴呀，要像呵护小婴儿一样轻柔呢！例子：有个小伙子毛手毛脚的，差点就把变压器给弄坏了。
5. 记住咯，换完硅胶一定要检查好呀！这可不是闹着玩的，好比你出门前得检查下钥匙带没带一样！例子：之前小王换完就不管了，后来出了问题才发现没检查到位。
6. 大家在换硅胶的时候别着急呀，慢工出细活呀！这可不是比赛谁快，得稳稳当当的！例子：那次有人为了快点弄完，结果没弄好又得重新来。
7. 千万别忘了，换之前得做好准备工作呀！就像你要去打仗，总得先把武器准备好呀！例子：之前有个人啥都没准备就开始换，那叫一个混乱啊。
我的观点结论就是：变压器硅胶更换真不是一件简单的事儿，每一个细节都要特别注意，千万别马虎呀！。
变压器呼吸器的工作原理及硅胶更换工作
四、硅胶更换工作
硅胶干燥剂的颜色是蓝色，如果发现硅 胶变色超过2/3,应申请更换（准备好标准 卡、工作票、修试记录、所需材料）
1.现场查勘（天气、变色情况、位置情况） 1）现场安全措施完善无遗漏2）对危险点 辩识并进行有效的控制及隔离 (退压板、 “在此工作”标示牌、安全距离) 2.开工及办理工作票 1）办理变电二种工作票，严格按照《国家 电网公司电力安全工作规程》和有关规 定执行 2）对人员组织及分工
3、现场工具、材料准备（活动扳手、白布、 硅胶变压器油 、塑料布 、改刀 ） 4、吸湿器的检修 （吸湿器外观检查 、卸 下吸湿器油封罩 、卸下吸湿器玻璃罩 、 检查、清扫玻璃罩 、更换吸附剂 、更换 吸附剂 、更换密封垫 、固定吸湿器、在 油封罩内注入适当变压器油后回装 、回 收吸附剂 ）
5、工作完毕 清理工作现场（油迹清理干净、现场无 遗留）做好修试记录、办理工作终结） 恢复器的 2 组成和结构 此类呼吸器主 要包括以下几 个部分：1、 呼吸器本体； 2、干燥剂；3、 保护钢罩；4、 呼吸口。另外 图中：5、主 变分接头油枕； 6、主变油枕。 3
1
5
4
6
硅胶呼吸器结构图
三、工作原理
当油温上升时，由于油的膨胀致使体积 增大，这样油枕上的气空间就会变小压 力上升，空气就会通过呼吸器被排出； 当油温降低时，由于油的收缩使体积减 小，这时油枕内形成负压，外界空气就 会被吸入，当然在空气被吸入同时，空 气中水份也被呼吸器吸收掉，以保证进 入空气是干燥的。
五、更换运行中变压器呼吸器内 硅胶应注意事项
(1)应将重瓦斯保护改接信号 (2)取下呼吸器时应将连管堵住，防止回收 空气 (3)在顶盖下面留出1/5-1/6高度的空隙 (4)换上干燥的硅胶后，应使油封内的油没 过呼气嘴并将呼吸器密封。
