蓝牙芯片方案
主流蓝牙芯片
主流蓝牙芯片主流蓝牙芯片是指目前市场上广泛应用的蓝牙芯片，它们具有成熟的技术、稳定的性能和高度的兼容性，可以满足用户对蓝牙设备的多样化需求。
以下是一些主流蓝牙芯片的介绍：1. CSR蓝牙芯片：CSR是全球领先的无线技术解决方案供应商之一，其蓝牙芯片具有低功耗、高度集成、高性能的特点。
CSR蓝牙芯片目前已广泛应用于手机、耳机、音频设备等消费电子产品中。
2. 英特尔蓝牙芯片：英特尔是全球知名的半导体公司，其蓝牙芯片具有强大的计算能力和高度的可靠性。
英特尔蓝牙芯片广泛应用于计算机、平板电脑、物联网设备等领域，可以实现多种蓝牙应用场景。
3. Broadcom蓝牙芯片：Broadcom是全球领先的半导体解决方案供应商之一，其蓝牙芯片具有高度集成、低功耗、稳定性强的特点。
Broadcom蓝牙芯片广泛应用于智能手机、平板电脑、蓝牙耳机等产品中。
4. Nordic蓝牙芯片：Nordic是蓝牙低功耗领域的领先厂商之一，其蓝牙芯片具有超低功耗、高度集成、高度可编程的特点。
Nordic蓝牙芯片广泛应用于物联网设备、运动健康设备等领域，可以实现长时间的蓝牙连接和低功耗运行。
5. Dialog蓝牙芯片：Dialog是专注于节能技术的半导体公司，其蓝牙芯片具有低功耗、高度集成、快速开发的特点。
Dialog蓝牙芯片广泛应用于智能家居、智能穿戴等领域，可以实现长时间的蓝牙连接和低功耗运行。
这些主流蓝牙芯片在市场上都有一定的竞争力，它们不仅具有高度的兼容性和稳定性，还具备丰富的功能和灵活的应用场景。
未来，随着物联网技术的发展和蓝牙标准的不断演进，主流蓝牙芯片将继续不断创新，为用户带来更多更好的蓝牙体验。
常用的蓝牙方案
常用的蓝牙方案蓝牙是一种短距离无线通信技术，可实现各种设备之间的数据传输和通信。
随着智能设备的普及，蓝牙方案也变得越来越重要。
本文将介绍一些常用的蓝牙方案，帮助读者了解并选择最适合自己需求的方案。
1. Bluetooth ClassicBluetooth Classic（蓝牙经典）是最早的蓝牙技术标准，用于设备之间进行点对点的数据传输。
它具有较高的传输速率和广泛的设备兼容性。
Bluetooth Classic主要应用于消费电子产品、汽车配件和家庭娱乐设备等领域。
Bluetooth Classic基于MASTER-SLAVE（主从）架构运作，其中一个设备作为主设备负责发起连接，其他设备则作为从设备等待连接。
蓝牙传输采用2.4GHz频带，最大传输速率可达到3 Mbps。
2. Bluetooth Low Energy (BLE)Bluetooth Low Energy（低功耗蓝牙）是一种省电的蓝牙通信技术，专门用于低功耗设备。
BLE采用了新的技术标准，主要应用于物联网、智能家居和健康监测设备等领域。
BLE的最大优点是极低的功耗和简单的通信协议。
它适用于需要长时间运行的设备，如传感器和可穿戴设备。
BLE可以在不消耗大量电力的情况下，实现与其他设备的连接和数据传输。
3. Bluetooth MeshBluetooth Mesh（蓝牙网状网络）是一种基于蓝牙技术的全新通信协议，用于实现物联网设备之间的广域网络通信。
蓝牙网状网络适用于覆盖范围比较大的场景，如智能家居、智能灯光和建筑自动化等。
蓝牙网状网络允许大规模节点连接，并支持多跳通信。
每个设备都可以作为中继节点传输数据，扩展了整个网络的覆盖面积。
蓝牙网状网络还具有较高的安全性和可靠性。
4. Dual-mode Bluetooth Chips双模蓝牙芯片（Dual-mode Bluetooth Chips）是一种同时支持Bluetooth Classic 和BLE的芯片。
炬力蓝牙方案
（2）性能测试：对蓝牙设备的通信距离、功耗、稳定性等进行测试，确保性能达标。
（3）合规认证：办理国内外相关合规认证，如我国的SRRC认证、欧盟的CE认证等。
5.售后服务
（1）提供详尽的用户手册，指导用户正确使用蓝牙设备。
（2）设立专门的售后服务热线，解答用户在使用过程中遇到的问题。
（3）功耗优化：通过软件算法优化，降低蓝牙设备的功耗，延长续航时间。
（4）用户界面：设计简洁易用的用户界面，提高用户体验。
3.系统集成
（1）硬件集成：将蓝牙模块、传感器、电池等硬件设备进行集成，实现小型化、轻量化。
（2）软件集成：将蓝牙协议栈、应用层软件等整合至系统，确保系统稳定运行。
4.测试与认证
（3）建立完善的售后服务体系，为用户提供便捷、快速的维修服务。
四、项目实施与进度安排
1.前期调研：了解市场现状，收集用户需求，明确项目目标。
2.设备选型与设计：根据项目需求，进行设备选型和软件设计。
3.系统集成：完成硬件和软件的集成，确保系统稳定运行。
4.测试与认证：对蓝牙设备进行测试，办理相关合规认证。
（2）软件集成：整合蓝牙协议栈、应用层软件等，确保系统稳定运行。
4.测试与认证
（1）功能测试：验证设备各项功能的正常运行。
（2）性能测试：对通信距离、功耗、稳定性等性能指标进行测试。
（3）合规认证：办理国内外相关合规认证，如我国的SRRC认证、欧盟的CE认证等。
5.售后服务
（1）提供详尽的用户手册，指导用户正确使用设备。

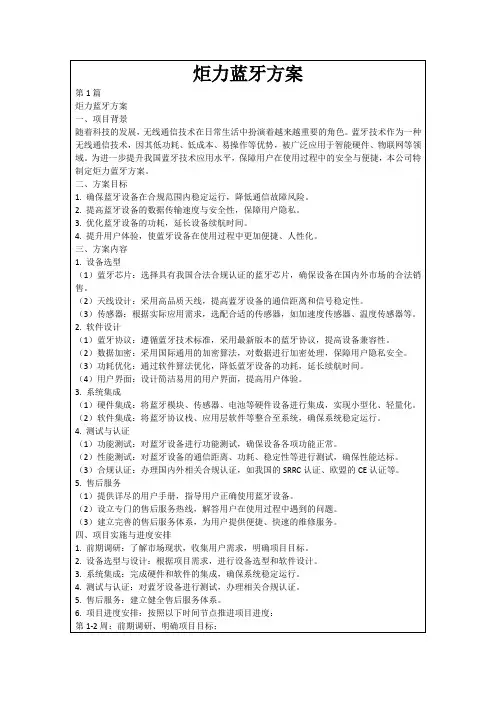

炬力蓝牙方案
第1篇
炬力蓝牙方案
一、项目背景
随着科技的发展，无线通信技术在日常生活中扮演着越来越重要的角色。蓝牙技术作为一种无线通信技术，因其低功耗、低成本、易操作等优势，被广泛应用于智能硬件、物联网等领域。为进一步提升我国蓝牙技术应用水平，保障用户在使用过程中的安全与便捷，本公司特制定炬力蓝牙方案。

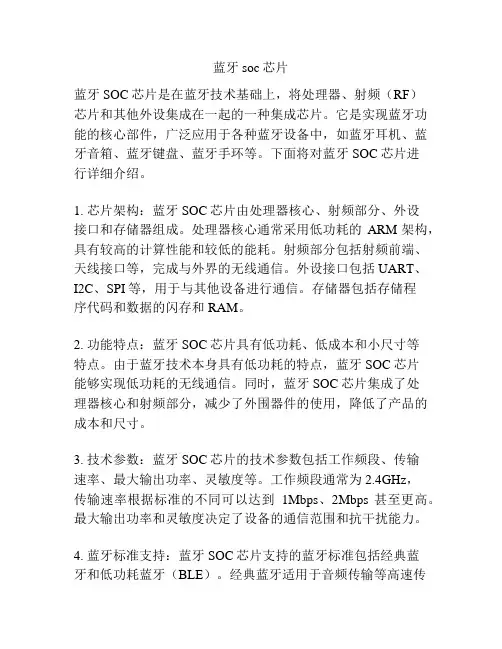

蓝牙soc芯片
蓝牙soc芯片蓝牙SOC芯片是在蓝牙技术基础上，将处理器、射频（RF）芯片和其他外设集成在一起的一种集成芯片。
它是实现蓝牙功能的核心部件，广泛应用于各种蓝牙设备中，如蓝牙耳机、蓝牙音箱、蓝牙键盘、蓝牙手环等。
下面将对蓝牙SOC芯片进行详细介绍。
1. 芯片架构：蓝牙SOC芯片由处理器核心、射频部分、外设接口和存储器组成。
处理器核心通常采用低功耗的ARM架构，具有较高的计算性能和较低的能耗。
射频部分包括射频前端、天线接口等，完成与外界的无线通信。
外设接口包括UART、I2C、SPI等，用于与其他设备进行通信。
存储器包括存储程序代码和数据的闪存和RAM。
2. 功能特点：蓝牙SOC芯片具有低功耗、低成本和小尺寸等特点。
由于蓝牙技术本身具有低功耗的特点，蓝牙SOC芯片能够实现低功耗的无线通信。
同时，蓝牙SOC芯片集成了处理器核心和射频部分，减少了外围器件的使用，降低了产品的成本和尺寸。
3. 技术参数：蓝牙SOC芯片的技术参数包括工作频段、传输速率、最大输出功率、灵敏度等。
工作频段通常为2.4GHz，传输速率根据标准的不同可以达到1Mbps、2Mbps甚至更高。
最大输出功率和灵敏度决定了设备的通信范围和抗干扰能力。
4. 蓝牙标准支持：蓝牙SOC芯片支持的蓝牙标准包括经典蓝牙和低功耗蓝牙（BLE）。
经典蓝牙适用于音频传输等高速传输场景，低功耗蓝牙适用于低功耗应用，如传感器数据采集、远程控制等。
蓝牙SOC芯片通常支持多种蓝牙标准，以满足不同应用的需求。
5. 开发工具和开发环境支持：蓝牙SOC芯片的开发通常需要配套的开发工具和开发环境。
开发工具包括软件开发工具链、硬件调试工具等，用于开发和调试芯片的软件和硬件。
开发环境通常提供了蓝牙协议栈和其他软件组件，方便开发者进行应用开发。
6. 市场应用：蓝牙SOC芯片广泛应用于各种蓝牙设备中。
蓝牙耳机、蓝牙音箱、蓝牙键盘等消费电子产品使用蓝牙SOC 芯片实现无线音频传输和远程控制。
三种蓝牙架构实现方案（蓝牙协议栈方案）
三种蓝⽛架构实现⽅案（蓝⽛协议栈⽅案）蓝⽛架构实现⽅案有哪⼏种？我们⼀般把整个蓝⽛实现⽅案叫做蓝⽛协议栈，因此这个问题也可以这么阐述：蓝⽛协议栈有哪些具体的架构⽅案？在蓝⽛协议栈中，host是什么？controller是什么？HCI⼜是什么？⼤家都知道，不同的应⽤场景有不同的需求，因此不同的应⽤场景对蓝⽛实现⽅案的要求也不⼀样，从⽽催⽣不同的蓝⽛架构实现⽅案，或者说蓝⽛协议栈⽅案。
架构1：host+controller双芯⽚标准架构蓝⽛是跟随⼿机⽽诞⽣的，如何在⼿机中实现蓝⽛应⽤，是蓝⽛规格⾸先要考虑的问题。
如果你仔细阅读蓝⽛核⼼规格，你会发现规格书更多地是站在⼿机⾓度来阐述的，然后“顺带”描述⼀下⼿机周边蓝⽛设备的实现原理。
如⼤家所熟知，⼿机⾥⾯包含很多SoC或者模块，每颗SoC或者模块都有⾃⼰独有的功能，⽐如⼿机应⽤跑在AP芯⽚上（⼀般⽽⾔，Android或者iOS开发者只需跟AP芯⽚打交道），显⽰屏，3G/4G通信，WiFi/蓝⽛等都有⾃⼰专门的SoC或者模块，这些模块在物理上都会通过某种接⼝与AP相连。
如果应⽤需要⽤到某个模块的时候，⽐如蓝⽛通信，AP会⾃动跟蓝⽛模块交互，从⽽完成蓝⽛通信功能。
市场上有很多种AP芯⽚，同时也有很多种蓝⽛模块，如何保证两者的兼容性，以减轻⼿机的开发⼯作量，增加⼿机⼚商蓝⽛⽅案选型的灵活性，是蓝⽛规格要考虑的事情。
为此，蓝⽛规格定义了⼀套标准，使得⼿机⼚商，⽐如苹果，⽤⼀颗新AP替换⽼AP，蓝⽛模块不需要做任何更改；同样⽤⼀颗新蓝⽛模块换掉⽼蓝⽛模块，AP端也不需要做任何更改。
这个标准把蓝⽛协议栈分成host和controller两部分，其中host跑在AP上，controller跑在蓝⽛模块上，两者之间通过HCI协议进⾏通信，⽽且host具体包含协议栈那些部分，controller具体包含协议栈那些部分，两者之间通信的HCI协议如何定义，这些在蓝⽛核⼼规格中都有详细定义，因此我把它称为双芯⽚标准⽅案。

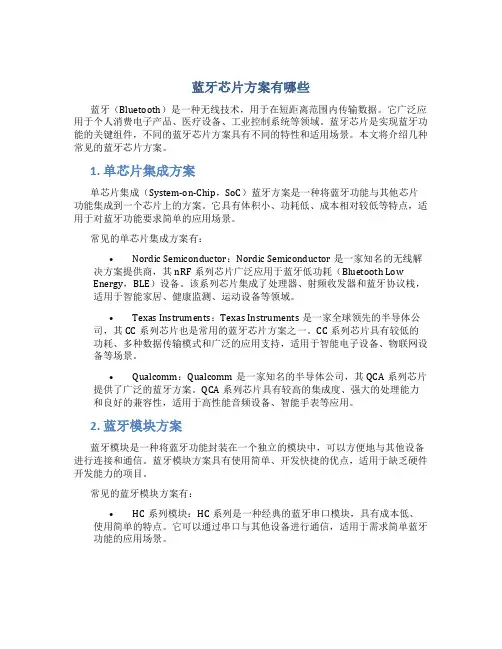

蓝牙芯片方案有哪些
蓝牙芯片方案有哪些蓝牙（Bluetooth）是一种无线技术，用于在短距离范围内传输数据。
它广泛应用于个人消费电子产品、医疗设备、工业控制系统等领域。
蓝牙芯片是实现蓝牙功能的关键组件，不同的蓝牙芯片方案具有不同的特性和适用场景。
本文将介绍几种常见的蓝牙芯片方案。
1. 单芯片集成方案单芯片集成（System-on-Chip，SoC）蓝牙方案是一种将蓝牙功能与其他芯片功能集成到一个芯片上的方案。
它具有体积小、功耗低、成本相对较低等特点，适用于对蓝牙功能要求简单的应用场景。
常见的单芯片集成方案有：•Nordic Semiconductor：Nordic Semiconductor是一家知名的无线解决方案提供商，其nRF系列芯片广泛应用于蓝牙低功耗（Bluetooth LowEnergy，BLE）设备。
该系列芯片集成了处理器、射频收发器和蓝牙协议栈，适用于智能家居、健康监测、运动设备等领域。
•Texas Instruments：Texas Instruments是一家全球领先的半导体公司，其CC系列芯片也是常用的蓝牙芯片方案之一。
CC系列芯片具有较低的功耗、多种数据传输模式和广泛的应用支持，适用于智能电子设备、物联网设备等场景。
•Qualcomm：Qualcomm是一家知名的半导体公司，其QCA系列芯片提供了广泛的蓝牙方案。
QCA系列芯片具有较高的集成度、强大的处理能力和良好的兼容性，适用于高性能音频设备、智能手表等应用。
2. 蓝牙模块方案蓝牙模块是一种将蓝牙功能封装在一个独立的模块中，可以方便地与其他设备进行连接和通信。
蓝牙模块方案具有使用简单、开发快捷的优点，适用于缺乏硬件开发能力的项目。
常见的蓝牙模块方案有：•HC系列模块：HC系列是一种经典的蓝牙串口模块，具有成本低、使用简单的特点。
它可以通过串口与其他设备进行通信，适用于需求简单蓝牙功能的应用场景。
•BLE模块：BLE（Bluetooth Low Energy）模块是一种低功耗蓝牙模块，被广泛应用于智能家居、运动设备等领域。
建荣CW6685单芯片蓝牙芯片方案设计
建荣CW6685单芯片蓝牙芯片方案设计资源介绍*支持MP3，wav，wma*支持最大（64G）SD TF U盘*支持USB mass storage 读卡器，声卡功能控制电脑声音，上下曲，播放暂停*支持语音提示，可以自定义语音*支持文件夹切换，文件夹选择*支持全盘，文件夹，单曲，随机循环*支持EQ功能，正常，摇滚，流行，古典，爵士等，可自定义EQ调节音效*支持录音，及扩音器功能，内置混响IC*支持蓝牙通话，数字拨号*支持歌曲文件加密*支持PT2313 2358，做2.1/5.1音箱*支持1628,1621等屏驱*支持IIC协议，uart协议，spi协议或自定义协议完成通讯*支持呼吸灯，频谱灯，完美的闪灯效果产品简介蓝牙作为无线领域的一个标杆，应用越来越广，蓝牙产品也越来越多样化，随着手机蓝牙的普及，蓝牙产品深入到各个领域，蓝牙多媒体设备更是受到了大众的青睐，成为主流。
CW6680/ 1采用建荣集成的性能优越的蓝牙IC CW6680/1用来接收从音频发射源端发射的无线音频信号，如手机、蓝牙适配器等，接收到的数据传送给解码IC；具有优势的性能，局限小，方案适用性更强。
特点·基于CLASS 2 功率等级，采用Bluetooth 2.1+EDR 规范，兼容蓝牙3.0及以下版本应用。
·支持L2CAP/A2DP(AVCTP/AVDTP/AVRCP) ，用来接收立体声音频信号，通过协议可以控制音频发射端的上下曲操作·支持简易配对，不需输入配对密码，支持自动回连功能·更宽的工作电压范围（2.2V~5V）·采用调试好的PCB 天线，无需重新匹配天线·支持低功耗模式sniff mode，stop mode·配合建荣的三解码IC AX2227使用，可以实现MP3 BOOMBOX 所有功能基础上，添加蓝牙音频播放功能，功能更加齐全，还可支持显示功能。
国产蓝牙芯片ble的分类以及性价比高产品sop8封装
国产蓝牙芯片ble的分类以及性价比高产品sop8封装
一、简介
经历2020年、2021年这两年的芯片大缺货，近来涌现了很多的国产芯片，所以国产替代的是趋势是大概率会一直进行下去的，其实国产的芯片在高端领域还在苦苦研发，但是中低端的应用已经是非常成熟了，大胆的拥抱国产芯片吧
蓝牙ble，蓝牙低能耗（Bluetooth Low Energy，或称Bluetooth LE、BLE，旧商标Bluetooth Smart）也称低功耗蓝牙。
简单来说，就是蓝牙技术里面的一个子集而已，他是进行数据交互的通路，也是蓝牙协议最重要的一个技术发展路径，以后蓝牙技术的发展都会持续围绕着ble进行深度的挖掘，比如可预见的未来：蓝牙广播音频、蓝牙定位、蓝牙mesh等等，都是基于ble技术的
二、国产芯片的分类
其实蓝牙芯片的开发，最主要的还是量，有量什么都好说，如果没有量可以说是处处麻烦。
没量也可以选择KT6368A
三、蓝牙的大概应用分类
这里，蓝牙版本，就不做多的说明，因为网上随便都能很轻易的搜索到，这里我个人认为的蓝牙分类主要分一下四大类：
1、蓝牙音频芯片方案，目前截止到2022年还是用的经典蓝牙技术，俗称EDR
2、蓝牙数传方案---BLE
3、蓝牙数传方案，双模BLE和SPP
4、蓝牙音频 + 双模数据传输。
蓝牙芯片 选型包含杰理 蓝讯 TI nordic等等原厂
一、蓝牙芯片简介蓝牙芯片选型包含杰理蓝讯TI nordic等等原厂的当前芯片还是那句话，能选择国产就不要选择进口，没别的原因，主要还是成本使然毕竟国外的高福利，高待遇，就是通过技术的转移来获取高额的回报基于蓝牙技术这个小范围，国产替代实在是做得太好了，我相信以后会更好，尤其星闪技术的出现，确实是值得期待目前蓝牙的技术领域，还是分为“音频”+“数传”两大块1、蓝牙音频领域的芯片，基本都是国产的了，大家平常能买到的蓝牙音频类型的产品，90%都是国产芯片。
但是绕不开高端的产品，还是选择QCC，也就是早期的CSR系列产品毕竟他们的超低延时APTX，以及和蓝牙联盟的深度绑定，技术优势明显，可是贵呀2、而数传领域的芯片，基本就是国产的天线了，无其他，就是成本低，卷死同行这个里面的产品标杆，就是nordic，同样的“蓝牙联盟深度绑定”，技术优势明显，同样产品也是贵。
二、蓝牙芯片分类-音频类国产音频类的蓝牙芯片，其实可以选择的并不是很多，主体值得推荐的如下1、珠海杰理产品线：AC695N、AC696N、AC701N、AC703N注意，他是按照系列划分的，比如：AC695N就是一个系列，其中包含很多种芯片【AC6951C=QFP48】【AC6956C=QFN32】2、上海山景产品线：AP系列和BP系列这个也是按照产品线进行划分的山景的蓝牙音频产品，还是可以的，主要的优势体现在音频的性能指标，非常适合开发大音响3、上海恒玄产品线：BES2300系列和BES3000系列这个也是按照产品线进行划分的恒玄的产品，我们不熟悉，网上也没资料，他们的模式，应该就是主要服务大客户，全程陪伴。
而中小型客户体量小，麻烦、墨迹，估计也是看不上4、中科蓝讯产品线：分为BT系列和AB系列这个应该是按照高端和低端来分的BT系列主打高端，高性能，成本其实也还好。
而AB系列就是杀价格的，紧跟杰理的步伐，相爱相杀，共同进步三、蓝牙芯片分类-数传类-BLEBle的芯片，选择就更多了。
蓝牙csr方案
蓝牙CSR方案1. 简介蓝牙（Bluetooth）是一种无线通信技术，具有低功耗和短距离传输的特点。
CSR是英国Cambridge Silicon Radio公司的缩写，是一家专注于蓝牙技术开发的公司。
CSR方案是该公司开发的一种蓝牙解决方案，提供了一套完整的硬件和软件组件，以便开发人员更容易地实现蓝牙功能。
2. CSR方案的特点•低功耗：CSR方案在设计中注重降低功耗，适用于电池供电设备，如蓝牙耳机和智能手表等。
•高效性能：CSR方案采用先进的通信算法和射频设计，提供稳定可靠的连接和高质量的音频传输。
•高度集成：CSR方案提供了一体化的芯片解决方案，集成了蓝牙无线通信和音频处理功能。
•灵活性可扩展性：CSR方案支持多种蓝牙配置和协议，可以满足不同应用需要。
3. CSR方案的应用领域CSR方案广泛应用于各种蓝牙设备中，如音频产品、智能家居产品、汽车电子产品等。
3.1 音频产品CSR方案在音频产品中具有很大的优势。
通过集成高品质的音频处理器和蓝牙模块，可以实现无线音频传输和蓝牙耳机功能。
蓝牙耳机使用CSR方案可以提供稳定的连接和高清晰度的音频体验。
3.2 智能家居产品CSR方案可以用于智能家居产品，如智能音箱、智能灯泡、智能门锁等。
通过蓝牙连接，这些设备可以与智能手机或其他蓝牙设备进行通信，实现远程控制和数据交换。
3.3 汽车电子产品CSR方案在汽车电子产品中应用广泛。
蓝牙车载电话和音频系统是最常见的应用之一。
通过CSR方案，驾驶员可以通过蓝牙连接手机，实现免提通话和音乐播放。
4. 开发CSR方案的步骤开发CSR方案需要以下步骤：4.1 硬件设计首先，需要根据具体的应用需求设计硬件电路。
这包括选择适当的芯片、传感器和外围电路，并进行电路板布局和线路连接。
4.2 软件开发接下来，需要进行软件开发。
CSR方案提供了丰富的软件开发工具和API，方便开发人员进行蓝牙功能的实现。
开发人员可以根据需要编写蓝牙通信、音频传输和设备控制的代码。
杰理蓝牙芯片ic方案学习总结
杰理mp3蓝牙芯片方案介绍一、简介智能手机的火爆催生了蓝牙ic的应用越来越广，而插卡mp3蓝牙方案的选择成了困扰工程师一个最头痛的问题，这里笔者前段时间研究的蓝牙芯片，写出来给大家参考学习二、AC109N系列芯片的特点●小型封装SOP16。
生产加工方便●支持USB设备、TF卡、FM、AUX、FLASH。
●支持遥控功能●按键稳定支持10个，上一曲、下一曲●可以扩展玩具方案、插卡音箱方案下面举例最低成本的方案，即AC10821、AC1082的管脚说明以及资源三、AC309N系列芯片的特点1、目前3系列的芯片出货量偏低，所以价格是相对比较高一点，目前3系列出货的芯片就只有两款，分别是AC3090和AC30942、系列芯片的特点是支持录音和WMA解码，其它的和1系列基本一样。
另外3系列的芯片支持SPI方案，也就是支持“歌词显示”方案。
其实杰里的歌词显示方案做得并不好，做得最好的还是炬力的3、这个系列的方案不推荐朋友们关注，因为这个已经退出接近4年了，后面迟早会停产的四、AC319N系列芯片的特点1、目前AC319N系列芯片的用量还不是很大，也不算便宜，基本上都只是一些大客户再用，2、此系列的芯片主要争对的是车机，以及复读机之类的方案，3、因为此款芯片的特点是可录音，不支持WMA格式的解码，支持播放变速变调等等特点五、AC410N系列芯片的特点1、此系列的芯片是一个过渡期的产品，目前已经停产了，不建议朋友们关注2、支持蓝牙2.1版本的，但是RF需要外加别人的芯片，主流的如：BK3515、RDA5876之类的芯片。
3、此系列的芯片有新的方案替代，也就是杰里的AC460N系列芯片，这里就不做详细的介绍六、AC46N系列芯片的特点此系列的芯片是杰里最新的蓝牙方案，也是杰里目前花精力最多的芯片方案。
此系列为单芯片蓝牙方案，支持插卡和蓝牙单芯片完成，市场优势比较大付上原理图，是不是很简洁，生产也是极其方便的这个同时是目前的主流七、方案的分类说明1、杰里的所有系列的芯片，都是一个晶圆，只是根据不同的需求，进行不同方式的封装，也就是说1系列里面SOP16和LQFP48封装的晶圆是一样的。
主流蓝牙芯片对比分析和方案选型
主流蓝牙芯片对比分析和方案选型一、简要说明随着蓝牙技术的不断成熟和蓝牙芯片的普及，蓝牙产品成为了当前电子消费行业的一大主流产品蓝牙芯片，简单来说就是芯片集成了蓝牙功能的芯片ic，里面主要包括接收和发射信号的射频单元,以及处理数据的CPU单元，还有音频解码的dsp单元二、现有版本说明１、蓝牙的技术也是在不断的进步，目前市场主流的方案，都是围绕着以下几个版本1、2.1+EDR：这个主要用户低端方案，但是兼容性极好，也是蓝牙最久的一个版本2、3.1：这个基本已经属于淘汰了，因为他成本不低，功耗也不低，也就是不上不下3、4.0：这个目前是市场的主流，定位在中高端产品，如：CSR的方案、创杰等等4、4.1：这个也是目前市场的主流，定位在高端产品，如：TI、中星微、络达5、5.0：蓝牙技术联盟表示蓝牙5.0标准将在2016年底或2017年初推出，如：Nordic、TI、CSR三、芯片方案对比分析１、CSR方案：做为蓝牙方案商的龙头老大，市场的占有率比较大，尤其在音频模块。
也是欧美等市场最受欢迎和认可的。
缺点就是价格居高不下，并且小公司如果要做的话，一般的供应商也是不太愿意配合，因为这种产品在软、硬件开发方面难度还是比较大的。
前期没有方案商的指导，会多走很多弯路。
２、TI这个方案市场上做的不多,但超低功耗是他的一大优点，在数据传输将来会有一定的优势，前期开发没有ＣＳＲ那么难。
他一般只做大客户，小客户不感兴趣。
３、珠海炬力方案，作为老牌子的国产方案，产品的性能和音质也是不错，缺点就是方案商比较牛，小客户配合不够。
４、中星微和络达这两个方案也还行，但中星微给我的感觉是批量生产很麻烦.络达灵活性比较欠缺.５、建荣和杰里，这两款方案，我个人十分看好，为什么这么说，因为这两家方案芯片的出现,对蓝牙市场冲击还是很大，CSR、TI等牛逼的大公司得以不断的降低价格。
另外这两家方案的优势也很明显，成本低、性能稳定。
新出来的芯片，低功耗做的还可以，用来做大众化的耳机还是很有优势，作为我们开发人、员，更喜爱的其实是这样的方案。
汉天下电子发布蓝牙单芯片多功能解决方案
