基站侧灌包指导书

华为LTE灌包指导书

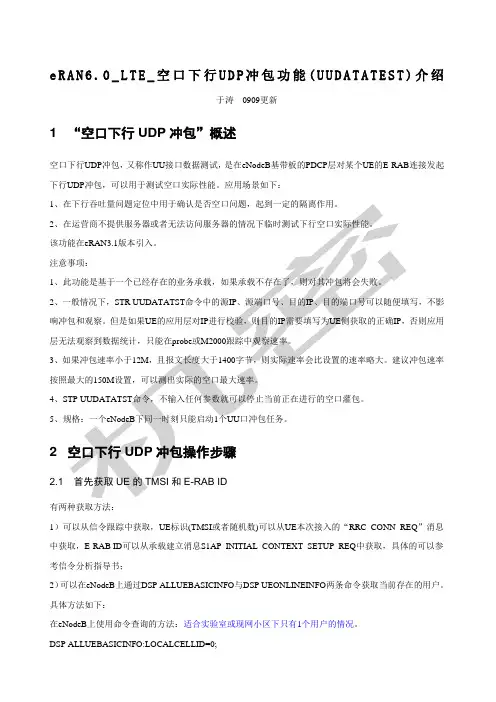

e R A N6.0_L T E_空口下行U D P冲包功能(U U D A T A T E S T)介绍于涛0909更新1 “空口下行UDP冲包”概述空口下行UDP冲包，又称作UU接口数据测试，是在eNodeB基带板的PDCP层对某个UE的E-RAB连接发起下行UDP冲包，可以用于测试空口实际性能。

应用场景如下：121234、522.1有两种获取方法：1）可以从信令跟踪中获取，UE标识(TMSI或者随机数)可以从UE本次接入的“RRC_CONN_REQ”消息中获取，E-RAB ID可以从承载建立消息S1AP_INITIAL_CONTEXT_SETUP_REQ中获取，具体的可以参考信令分析指导书；2）可以在eNodeB上通过DSP ALLUEBASICINFO与DSP UEONLINEINFO两条命令获取当前存在的用户。

具体方法如下：在eNodeB上使用命令查询的方法：适合实验室或现网小区下只有1个用户的情况。

DSP ALLUEBASICINFO:LOCALCELLID=0;DSP UEONLINEINFO:DSPMODE=STMSI,MMECODE=22,MTMSI=3255762945;其中的ERAB列表如下：2.2 启动空口下行冲包测试在M2000或者webLMT上执行如下MML命令：（注意蓝色字体的MMECODE、TMSI和ERAB-ID需要根据实际用户设置）STRUUDATATST:UEIDTYPE=STMSI_TYPE,MMECODE=22,MTMSI=3255762945,ERABID=5150000,TIME=360;2.32.4UE311.1 两用户都在近点，选择1个用户灌包，吞吐量是否公平1.2 两用户都在中点，选择1个用户灌包，吞吐量是否公平1.3 两用户，1个在近点，1个在远点，对近点用户灌包，与两个用户同时做FTP下载的速率比值和RB分配一样1.4 两用户，1个在近点，1个在远点，对远点用户灌包，与两个用户同时做FTP下载的速率比值和RB分配一样验证结果：1．多用户情况下，多用户信号相当的情况下，灌包功能不会影响多用户调度的公平性。

5G空口灌包指导书20190917

5G站点灌包具备条件5G站点版本：BTS3900 V100R015C10SPC150及以后版本后台涉及指令：Ping 5G网管命令：DSP GNBUEBASICINFO；MAC层灌包测试命令：STR GNBMACPADDINGTEST，观察终端物理层速率或者MAC层速率（会剔除Padding包导致速率为0）、调度次数、RB数、MCS、Rank是否正常，满足峰值选点要求；MAC层灌包停止命令：STP GNBMACPADDINGTEST；前台操作：1、前台测试手机开始Ping通后，后台网管DSP GNBUEBASICINFO命令Ping查询出测试手机TRACE_ID和本次接入的RANDOM_VALUE。

待前台测试人员PING模板如下图：后台操作：第一步：Ping 5G网管命令第一步：选定要灌包的站；第二步：输入命令“DSP GNBUEBASICINFO”第三步：在下方填入与前台一样PING的长度“1000”然后执行命令执行那条命令后会出现以上信息，如没有此项信息，请前台人员断开设备，飞行终端后重连设备重新PING，待前台弄好后后台人员再执行上一条命令，一直到有此项信息出现为止。

第二步：MAC层灌包测试命令第一步：出现我们需要的那条信息后，输入命令：“STR GNBMACPADDINGTEST”；第二步：下面出现3个必填项：UE标识类型：如测NSA就选随机值，如测SA就选5G随机值；然后将我们刚查出来的随机值填到后面的随机值项中（此项不分NSA与SA）;最后测试时长一般填3000秒；此三项填完后执行命令，如下图：第三步：MAC层灌包停止命令第一步：等前台测试完毕后，输入命令“STP GNBMACPADDINGTEST”；第二步：在下面两个选项中输入与开始灌包一样的信息，然后执行命令即可停止灌包。

无线基站作业指导书

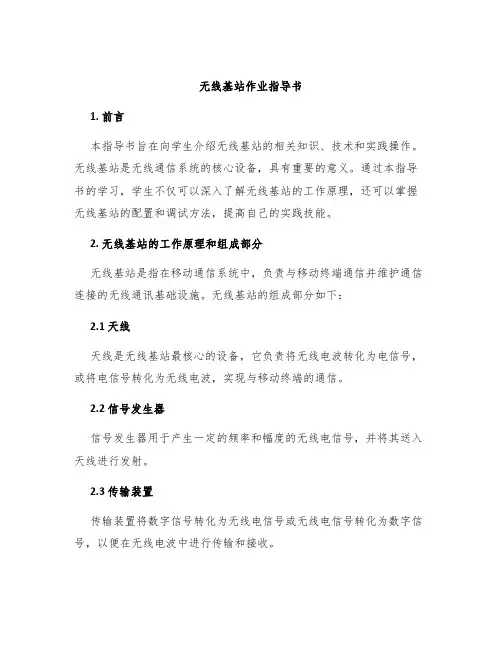

无线基站作业指导书1. 前言本指导书旨在向学生介绍无线基站的相关知识、技术和实践操作。

无线基站是无线通信系统的核心设备，具有重要的意义。

通过本指导书的学习，学生不仅可以深入了解无线基站的工作原理，还可以掌握无线基站的配置和调试方法，提高自己的实践技能。

2. 无线基站的工作原理和组成部分无线基站是指在移动通信系统中，负责与移动终端通信并维护通信连接的无线通讯基础设施。

无线基站的组成部分如下：2.1 天线天线是无线基站最核心的设备，它负责将无线电波转化为电信号，或将电信号转化为无线电波，实现与移动终端的通信。

2.2 信号发生器信号发生器用于产生一定的频率和幅度的无线电信号，并将其送入天线进行发射。

2.3 传输装置传输装置将数字信号转化为无线电信号或无线电信号转化为数字信号，以便在无线电波中进行传输和接收。

2.4 控制器控制器用于控制无线基站的运行状态，包括接收信号、发送信号、调整频率和功率等操作。

3. 无线基站的配置和调试方法为了让无线基站能够正常运行，首先需要对其进行配置和调试。

无线基站的配置和调试方法如下：3.1 基站硬件安装首先需要安装和部署无线基站的物理硬件。

基站的安装位置应该选择高处，以便于发射和接收无线信号。

3.2 基站软件安装接下来需要安装基站所需的软件，包括驱动程序、控制程序和操作系统等。

3.3 基站参数设置基站参数设置是无线基站配置过程中最重要的部分。

需要对基站的频率、功率、时隙、码率等参数进行正确设置。

3.4 基站信号检测和调试基站信号检测和调试是保证无线基站正常运行的关键步骤，需要对其进行逐步检测和调试，确保无线信号的稳定性、可靠性和安全性。

在调试过程中，可以使用专业的调试工具，如网络分析仪、频谱仪和信号发生器等。

4. 实践操作本章节主要介绍对无线基站进行实践操作的方法和步骤。

在实践操作过程中，需要注意以下几点：4.1 确保安全在对无线基站进行实践操作之前，需要确保自身安全。

比如正确穿戴防静电服和安全鞋，避免触电、被撞或者摔倒等意外事故。

空口灌包指导书

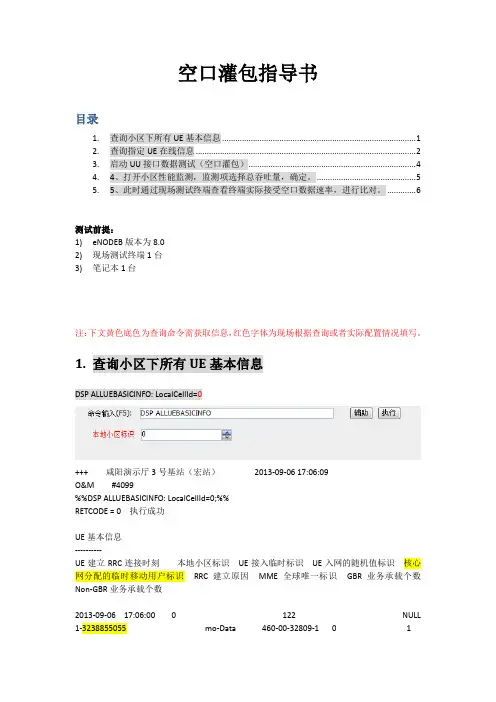

空口灌包指导书目录1. 查询小区下所有UE基本信息 (1)2. 查询指定UE在线信息 (2)3. 启动UU接口数据测试（空口灌包） (4)4. 4、打开小区性能监测，监测项选择总吞吐量，确定。

(5)5. 5、此时通过现场测试终端查看终端实际接受空口数据速率，进行比对。

(6)测试前提：1)eNODEB版本为8.02)现场测试终端1台3)笔记本1台注：下文黄色底色为查询命令需获取信息，红色字体为现场根据查询或者实际配置情况填写。

1.查询小区下所有UE基本信息DSP ALLUEBASICINFO: LocalCellId=0+++ 咸阳演示厅3号基站（宏站）2013-09-06 17:06:09O&M #4099%%DSP ALLUEBASICINFO: LocalCellId=0;%%RETCODE = 0 执行成功UE基本信息----------UE建立RRC连接时刻本地小区标识UE接入临时标识UE入网的随机值标识核心网分配的临时移动用户标识RRC建立原因MME全球唯一标识GBR业务承载个数Non-GBR业务承载个数2013-09-06 17:06:00 0 122 NULL 1-3238855055 mo-Data 460-00-32809-1 0 1(结果个数= 1)--- END2.查询指定UE在线信息DSP UEONLINEINFO:DspMode=STMSI, MmeCode=1, MTmsi=3238855055+++ 咸阳演示厅3号基站（宏站）2013-09-06 17:08:24O&M #4112%%DSP UEONLINEINFO: DspMode=STMSI, MmeCode=1, MTmsi=3238855055;%%RETCODE = 0 执行成功UE基本信息----------UE建立RRC连接时刻本地小区标识UE上报的功率余量(分贝) UE接入临时标识UE 入网的随机值标识核心网分配的临时移动用户标识RRC建立原因MME全球唯一标识S1接口ID GBR业务承载个数Non-GBR业务承载个数2013-09-06 17:07:58 0 35 123 NULL 1-3238855055 mt-Access 460-00-32809-1 0 0 1(结果个数= 1)传输模式--------本地小区标识= 0主辅小区标志= 主小区上行传输模式= Receive Diversity下行传输模式= TM3(结果个数= 1)UE状态------最后一次上行同步时刻= 2013-09-06 17:07:58最后一次上行失步时刻= 0000-00-00 00:00:00UE状态= Active(结果个数= 1)上行SINR(0.01分贝)------------------上行SINR = 2177(结果个数= 1)RSRP(毫瓦分贝)--------------DMRS的RSRP = -114(结果个数= 1)MCS---本地小区标识= 0主辅小区标志= 主小区上行调制阶数= 22下行码字0调制阶数= 1下行码字1调制阶数= 1(结果个数= 1)BLER(‰)--------本地小区标识主辅小区标志上行初始Bler 上行残留Bler 下行码字0初始Bler 下行码字0残留Bler 下行码字1初始Bler 下行码字1残留Bler PDCCH Bler0 主小区0 0 0 0 0 0 0(结果个数= 1)吞吐量(字节/秒)---------------逻辑信道ID PDCP上行处理后发送的净流量RLC上行处理后发送给PDCP的净流量MAC 上行处理后发送给RLC的净流量PDCP下行处理后发送给RLC的净流量RLC下行处理后发送给MAC的净流量主小区MAC下行处理后发送给PHY的净流量辅小区1MAC下行处理后发送给PHY的净流量辅小区2MAC下行处理后发送给PHY的净流量辅小区3MAC 下行处理后发送给PHY的净流量辅小区4MAC下行处理后发送给PHY的净流量3 0 0 0 0 0 0 NULL NULL NULL NULL(结果个数= 1)E-RAB列表---------核心网配置的E-RAB ID 本地GTPU-TEID 对端GTPU-TEID QCI 承载类型逻辑信道ID5 1076 2975946354 6 non-GBR 3(结果个数= 1)3.启动UU接口数据测试（空口灌包）STR UUDATATST: UeIdType=STMSI_TYPE, MmeCode=1, MTmsi=3238855055, ErabId=5, SrcIp="10.133.135.67", SrcPort=6000, DstIp="10.235.0.26", DstPort=6000, PktSize=1400, Rate=120000, Time=600;--- END+++ 咸阳演示厅3号基站（宏站）2013-09-06 17:16:19O&M #4142%%STR UUDATATST: UeIdType=STMSI_TYPE, MmeCode=1, MTmsi=3238855055, ErabId=5, SrcIp="10.133.135.67", SrcPort=6000, DstIp="192.168.1.100", DstPort=6000, PktSize=1400, Rate=120000, Time=600;%%RETCODE = 0 执行成功--- END4.打开小区性能监测，监测项选择总吞吐量，确定。

灌包操作指导

灌包操作指导
UDP灌包操作步骤
图1 服务器灌包设置
1、Traffic mode：选择UDP
2、Traffic direction：
原则：谁灌谁上行。

终端下行：服务器侧选择UL，终端侧选择DL；
终端上行：服务器侧选择DL，终端侧选择UL。

3、Host address：
终端侧：填写服务器IP地址；
服务器侧：填写终端业务IP地址。

4、Bandwidth：灌包带宽
5、Execution time：灌包执行时间，根据需求设置
6、MTU size：建议配置1000B
7、Port：服务器侧和终端侧协商好一个没有使用的端口号，两边配置一致。

图2 终端IP地址
注：登录192.168.1.1，查询如上图WAN IP地址将其填入服务器灌包软件IP地址栏内。

图3 设置DMZ
图4 电脑IP地址
注：必须在192.168.1.1路由管理安全栏内开启DMZ功能，并将电脑IP地址（运行->cmd->ipconfig）填入DMZ IP地址栏内，点击应用。

s
图 5 电脑侧灌包设置
注：上图为电脑侧灌包软件相关设置，具体参考UDP灌包操作。

一切都设置完毕后，点击服务器和电脑两侧的Start，观察服务器和电脑两侧Messages里传输包大小（Transfer）和带宽（Bandwidth）是否一致，一致则说明服务器至eNodeB至电脑整条传输通道正常；如不一致，在后台网管对所测基站内输入DSP IPPATH，查询eNodeB接收到的包大小与服务器下发的是否一致，如若一致则说明eNodeB至终端（即空口）有问题，如若不一致则说明服务器至eNodeB传输通道有问题，那就需核查传输通道。

华为5G CPE设置与Probe OMT上行灌包及下行测试指导书

5G CPE设置与Probe OMT上行灌包及下行测试指导书1 使用Probe连接CPE可以使用Probe连接CPE进行调测，使用Probe则可以同时观测NR和LTE的信息。

注意需要使用与版本配套的Probe才能保证所有观测项都可以正常显示。

1）菜单栏中选择Configuration → Device Management → Device Configure，出现设备配置界面2) 按下图设置添加一个新的设备，使用Probe连接时需要使用：192.168.1.13) 点击工具栏上的连接按钮连接CPE4）连接成功之后在左侧的导航栏中选择View → NR，可以选择对应的NR监测项进行查看，导航栏中选择View → LTE，可以选择对应的LTE监测项进行查看。

5）连接成功之后在Configuration->Test Plan设置测试计划➢Attach&Detach测试：验证NSA用户是否可正常接入LTE小区，且正常添加及释放5G NR小区Attach：UE通过RandomAccess流程接入5G小区，截止UE发送Msg3成功消息，标识UE成功接入5G小区。

➢Detach：CPE通过PowerOff进行Detach，L3信令只有一条UE发送DetachRequest，即表示成功去附着。

➢gNodeB DL UDP灌包：后台网管下行灌包测试, 评估5G DL吞吐率指标.➢CPE UL UDP灌包: 5G gNodeB SSV测试➢Ping测试：检查待测5G小区的Ping空口时延是否正常,目的IP：核心网服务器IP6）连接Probe后，点击菜单栏：Test→Start Record 可以记录LOG2 Probe查看5G上下行参数1）View → NR → Throughput界面下方可以看到上下行PDCP、RLC、MAC、PHY各层的流量：2）View → NR → Detail → UL MCS，可显示1秒内每个对应MCS阶数调度的次数和对应阶数上调度的RB总数。

5G使用U2020网管进行空口下行灌包操作指导书

5G使用U2020网管进行空口下行灌包操作指导书一、目的在5G单验过程中，在某些情况下无线环境尚可，但上下行速率并不能达到单验标准，并且使用手机PHU单验过程中，外场人员无法自主进行灌包操作，故无法准确快速的将问题定位在空口或者传输侧，导致该基站由于速率不达标无法通过单验，影响交付。

现提供在U2020网管中配合外场人员进行空口下行灌包操作指导，使单验过程中可以快速定位速率不达标原因。

且使用下行空口灌包也可以协助外场测试人员更快的找到空口能力好点。

二、终端及软件版本1，终端：目前经过验证的为华为MATE20X 5G手机，并且安装PHU测试软件，可以进行PING测试。

2，基站版本：NR侧基站版本高于BTS3900 V100R015C10SPC150三、定位测试终端下行MAC层空口灌包操作是基站对单一终端的操作，并且由于现在5G终端已经发售，在目标基站下并不一定只有外场测试人员一部测试手机，所以需要准确的确定测试人员手中的终端在网络中的标识。

可以使用的标识包括：临时移动用户标识、随机值、用户跟踪标识。

获取方式如下：前台测试手机开始Ping操作，Ping 800-2000的包（推荐设置1300），次数可以设置为999，以便后台抓取TRACE_ID(用户跟跟踪标识)和本次接入的RANDOM_CALUE(随机值)。

前台Ping开始后，后台执行DSP GNBUEBASICINFO 命令获取终端信息，信息内包括此基站下正在PING测试终端的TRACE_ID(用户跟跟踪标识)和本次接入的RANDOM_CALUE(随机值)。

四、MAC层空口下行灌包1，灌包开始MAC层灌包开始命令STR GNBMACPADDINGTEST ，选择上个步骤获取的TRACE_ID 或者随机值填入进行跟踪，跟踪时间可以设置600s-3600s。

2，灌包观测后台可使用U2020网管进行灌包监控：信令跟踪管理→NR小区性能监测→总吞吐量监测。

LTE上下行速率灌包操作

TD LTE上下行灌包指导书一、概述LTE网络中，经常会出现空口质量（RSRP、SINR、MCS等）良好而下载或上传速率不达标的问题，排除干扰因素后，需要进行空口灌包测试，用以检测无线空口问题。

灌包分为下行灌包和上行灌包，下行灌包可通后台OMC由LTE基站侧向终端侧灌送数据包，上行灌包则通过gperf向服务器灌包。

二、下行灌包2.1获取UE的TMSI或者randomValue1.测试人员通过Probe在信令中查找RRCConnectionRequest消息，消息正文中的”m-TMSI“即为UE的TMSI。

除此之外，m-TMSI还可以在Probe→View选项→LTE→UE State中查看，如下图：如果在信令中找不到RRCConnectionRequest消息或者UE State中MTMSI不显示，在Test Plan Control 里面编辑脚本Deatach和Attach，运行后，会出现RRCConnectionRequest 消息，消息正文中的” randomValue“即是，同时UE State中MTMSI显示也会显示出来。

以上获取UE的M-TMSI或者randomValue，需要注意的是我们需要的是最新的一个RRCConnectionRequest消息里面的M-TMSI或者randomValue，如果UE进入了空闲态（即RRCConnectionRelease，我们要重新获取，这时候做下下载业务或者重新进行Deatach和Attach就可以）2.2获取UE的MME编码执行MML命令：DSP ALLUEBASICINFO，执行结果：关注“核心网分配的临时移动用户标识”参数，参数包括两部分”MMEC-TMSI“。

根据前面查询到的UE TMSI（十进制数据），寻找与之对应的参数，即可得到UE的MME编码MMEC。

2.3获取UE的E-RAB ID执行MML命令DSP UEONLINEINFO，输入查询到的UE的MME编码和TMSI，如下：执行结果中“核心网配置的E-RAB ID”即为UE的E-RAB ID。

5G基站无线侧设备安装指导手册

5G-BBU
RRU RRU RRU RRU (FA) (D) 1800 900
RRU RRU RRU (FA) 1800 900
F-BBU 1800-BBU
D-BBU 900-BBU
拆除：D频段BBU 新建：5G 5900BBU， D频段与5G共BBU
F-BBU 1800-BBU 900-BBU
5G-BBU
直流电源线跳线传输线缆保护地线 CPRI光纤
5G机柜
典型安装场景介绍
本站场景说明
主选方案
接电原则
使用升压配电盒3.0 EPU02S，AAU单路供电，无需ODM03D二合一。备选方案
若使用DCDU-12B情况下，AAU 需双路供电，每个AAU配2路电，在天面使用ODM03D进行二合一。
AAU从EPU02S取电一路，＜70m可用6mm²线径， 70m-100m为10mm²线径的电源线。
ODF
典型安装场景介绍
1. 无需天面改造场景
场景
场景1 D、F共RRU/共BBU
场景2 无D频段
新增安装
AAU BBU5900 DCDU/升压配电盒 PTN990 AAU电源线每个AAU 2条野战光纤
新建北斗GPS
AAU BBU5900 DCDU/升压配电盒 PTN990 AAU电源线每个AAU 2条野战光纤
5G 基站施工指导书
1
目录
一、典型场景及设备介绍二、工序流程分解及注意事项三、案例分析四、安装步骤分解五、工艺质量要点
典型安装场景介绍
5G-AAU
5G天面
GPS 室内
EPU02S BBU5900
P
T
直流配
N
电箱

LTE上下行速率灌包操作(优质严选)

TD LTE上下行灌包指导书一、概述LTE网络中，经常会出现空口质量（RSRP、SINR、MCS等）良好而下载或上传速率不达标的问题，排除干扰因素后，需要进行空口灌包测试，用以检测无线空口问题。

灌包分为下行灌包和上行灌包，下行灌包可通后台OMC由LTE基站侧向终端侧灌送数据包，上行灌包则通过gperf向服务器灌包。

二、下行灌包2.1获取UE的TMSI或者randomValue1.测试人员通过Probe在信令中查找RRCConnectionRequest消息，消息正文中的”m-TMSI“即为UE的TMSI。

除此之外，m-TMSI还可以在Probe→View选项→LTE→UE State中查看，如下图：如果在信令中找不到RRCConnectionRequest消息或者UE State中MTMSI不显示，在Test Plan Control 里面编辑脚本Deatach和Attach，运行后，会出现RRCConnectionRequest消息，消息正文中的” randomValue“即是，同时UE State中MTMSI显示也会显示出来。

以上获取UE的M-TMSI或者randomValue，需要注意的是我们需要的是最新的一个RRCConnectionRequest消息里面的M-TMSI或者randomValue，如果UE进入了空闲态（即RRCConnectionRelease，我们要重新获取，这时候做下下载业务或者重新进行Deatach和Attach就可以）2.2获取UE的MME编码执行MML命令：DSP ALLUEBASICINFO，执行结果：关注“核心网分配的临时移动用户标识”参数，参数包括两部分”MMEC-TMSI“。

根据前面查询到的UE TMSI（十进制数据），寻找与之对应的参数，即可得到UE的MME编码MMEC。

2.3获取UE的E-RAB ID执行MML命令DSP UEONLINEINFO，输入查询到的UE的MME编码和TMSI，如下：执行结果中“核心网配置的E-RAB ID”即为UE的E-RAB ID。

LTE网络下载速度低问题排查

LTE网络下载速度低问题排查C局某移动LTE网络建始官店老街-HLH-2进行下载业务,在测试好点（RSRP=-68dBm，SINR=28dB）下行吞吐量为40M（特殊时隙配置9：3：2），单验测试速度未到60Mb/S，不达标。

如以下图1所示：图1 LTE站点下载速度低告警信息无站点告警。

缘故分析LTE下载速度低的问题，通常可从以下几个方面分析：1、设备侧问题，LTE基站设备，测试终端是不是异样，检查基站设备有无告警，测试终端是不是存在异样，改换测试终端验证；2、无线侧问题，测试区域存在干扰，因干扰致使下载速度不达标；3、传输侧问题，因传输丢包致使传输时延大，LTE网络下载速度低；4、核心网侧问题，EPC效劳器不稳固，下载速度波动大，测试速度不达标；5、存在多个用户占用该小区，致使测试速度不达标。

处置步骤1、后台检查该站点，无告警信息；2、改换测试终端，测试成效依旧；3、测试点网络分析：建始官店老街-HLH-2进行下载业务时RSRP=-68dBm，SINR=28dB，RB频域调度为559、时域调度为65，传输模式为TM3，高阶调制64QAM占比86.77%，误码块率为0，测试截图如图2图3所示：图2 测试点无线相关参数1图3 测试点无线相关参数24、联系其他测试点测试人员，在该区域其他站点进行测试，其它站点RB频域调度数达到800、时域调度达到100、下载速度达到70M以上，排除效劳器存在问题；5、后台用户数查询，该小区仅有1个用户（测试终端），排除多用户资源共享致使调试数低问题；MML: DSP ALLUEBASICINFO图4 该小区用户数查询6、后台进行空口基站侧对MIFI终端灌包测试；（1）查询测试UE相关信息：查询UE临时移动用户标识：MML:DSP ALLUEBASICINFO;图5 UE临时移动用户标识查询查询UE 核心网配置的E-RAB ID：MML:DSP UEONLINEINFO图6 UE核心网配置的E-RAB ID查询登岸，查询测试UE 本端DMZ IP地址：图7 UE本段DMZ IP查询查询ENODEB IP地址：MML LST DEVIP:图8 ENODEB IP地址查询（2）基站侧灌包测试：MML:STR UUDATATST图9 基站侧灌包设置图10 基站侧灌包灌包测试，RSRP=-68dBm，SINR=28dB，RB频域调度为800、时域调度为98，下行吞吐量达到70M，排除无线侧问题，测试截图如图11所示：图11 基站侧灌包测试截图7、后台基站侧对网管下一跳进行ping包测试，检查传输是不是存在问题。

无线基站作业指导书范本 - 制度大全

无线基站作业指导书范本-制度大全无线基站作业指导书范本之相关制度和职责，第一章?基站勘察1.1勘察目的:确定基站站址。

确定基站天线位置和天线的类型。

了解站址周边地貌。

确定基站所需馈线、电源线、传输线等物料的多少。

1.2基站勘察所用的工具照相机、联系工具(手...第一章?基站勘察1.1 勘察目的:确定基站站址。

确定基站天线位置和天线的类型。

了解站址周边地貌。

确定基站所需馈线、电源线、传输线等物料的多少。

1.2 基站勘察所用的工具照相机、联系工具(手机)、笔记本电脑、指南针、尺子、绘图工具。

如果是CDMA基站还需要GPS测试手机1.3 基站勘察的流程1.3.1 站址的勘察站址是无线覆盖的主要因素,站址的选定对网络的覆盖起决定性的作用,站址由覆盖目标而定。

站址建筑应比周围建筑高4-5米,如站址是楼房,最好选办公楼,避免居民楼。

1.3.2 基站天线(1)基站天线分为:a、定向天线,用于定向站(3扇区,2扇区站)b、全向天线,用于全向站。

市区不应有全向站,市郊全向站应远离市区2.5-3公里。

全向站应远离两市边界2公里(以利于两市业务。

为保证信号良好接收,基站天线需分集接收,垂直极化天线需空间分集接收,每扇区需两副接收天线,一般两天线分集距离,对于工作在900MHZ的天线分集距离不小于4米,工作在1800MHZ的天线分集距离不小于2米;c、双极化天线不需空间分集,每扇区只一副天线。

在基站勘察中勘察人员应确认分集距离是否达标,如果不达标应向用户提出整改措施。

(2) 、基站天线的选位基站天线选位,应考虑:a、天线挂高:天线中心位置距地面高度.b、天线方位角:天线主瓣水平指向c、天线下倾角:天线主瓣垂直指向d、倾角包括机械和电子倾角。

电子倾角天线由于它的方向图变形小,多用在需较大倾角(10度以上)应用1.3.3 地貌–地貌大致分五类:密集市区:高楼商厦(20层以上)云集区域市区:一般市区,偶有高楼但较分散。

郊区,县城,大镇:楼房6层左右远郊,小镇:楼房2-6层。

LTE灌包指导书(服务器+空口)-V1.0 (1)

L TE灌包指导书1、空口灌包当发现UE下载速率不达标时，通过空口灌包可对问题进行隔离，下面以MIFI终端E5375为例描述eNodeB空口灌包方法。

准备：Probe软件+ MIFI终端+ Hisi驱动获取终端状态信息：从Probe->View->LTE->UE State 中获取MME CODE和MTMSI，图示如下示例终端当前的MME Code = 182，MTMSI=3338689906 。

登录网管，找到当前终端占用的小区名称，获取终端当前E-RAB ID：使用DSP UEONLINEINFO命令，按照下图所示填写各个参数，其中MME编码和临时移动用户标识分别填写上文获取的MME Code和MTMSI从命令运行结果中获取E-RAB ID，如下图示：示例终端当前E-RAB ID=5查看基站IP地址此基站的IP地址查询结果如下示例终端所在eNodeB IP=100.65.152.142获取MIFI终端IP地址登录192.168.1.1，使用账户admin及密码admin进入MIFI终端系统->设备信息->WAN IP地址，示例终端MIFI IP=10.93.133.142综上，已获取：MME Code =182MTMSI=3338689906E-RAB ID=5eNodeB IP=100.65.152.142MIFI IP=10.93.133.142网管空口灌包测试：使用命令STR UUDATATST并按照下图所示填写上述信息，源端口号和目的端口号建议为6000，示例使用100Mbps进行空口灌包，时长60s，报文字节长为1400Byte。

前台可从Probe中获取终端速率信息。

2、服务器灌包按照上述空口灌包方式获取MIFI终端IP地址，在灌包服务器iperf 软件中输入IP地址：传输模式选择UDP，传输方向选择UL，设置传输带宽（即速率），点击开始灌包。

以下附件供参考：eNodeB空口灌包操作指导书.docx m i p e r f灌包操作导20140508.d。

ZTE基站灌包说明书v1.0

ZTE基站灌包说明书灌包的思路就是将要检查的ENODEB当成服务器,向UE灌包。

这就可以判断从eNODEB到UE传输等造成的速率慢问题。

本文只描述如何灌包。

一、首先把需要灌包文件上传的网管服务器上。

填写网管的IP上传到服务器的灌包文件用户名密码新建连接，用户名root，密码root123。

我司灌包文件Perf.sh、2uPerf.sh、3uPerf.sh、RnluPerf。

外场灌包工具.zip二、工具准备XP可以使用telnet，win7需要使用SecureCRT。

目前由于win7系统是主流，所以本文主要使用SecureCRT进行操作。

SecureCRT.zip配合灌包的终端需要使用MF820S2数据卡，其他的终端配合还有待提高！三、上传文件至CC板1、查询要灌包站点的IP。

以南山街生产2、打开SecureCRT，如果出现这个界面选择“否”。

3、ftp到该站点上面。

输入用户名密码，区分大小写。

FTP用户名zteFTP密码Zte_Sdr_Lte_v24、依次输入“bin”和“ha”5、将文件传入单板，使用“put+空格”命令。

将RnluPerf 和2uPerf.sh，3uPerf.sh，Perf.sh 四个文件都上传到cc 板卡。

6、上传完成后使用“bye”，退出登录。

7、使用“telnet”命令登录。

输入用户名密码。

用户名zte密码zte8、查看上传文件的权限信息，使用“ls -l”命令。

如上图所示，有权限限制。

9、修改权限，使用“chmod”命令进行执行权限赋值，“chmod 777 文件名”。

四、灌包1、打开网管中的“系统工具”，单击“系统工具”上，输入“showhide”会出现超级用户选项。

2、设置MTS跟踪。

弹出切换超级用户的窗口，并进行设置。

使用超级用户会出现该窗口。

创建完成后2、开始同步2、数据展现与窗口设定。

数据展现设置跟踪视图弹出该窗口后点击添加跟踪视图3、使用“./Perf.sh -o 10 -s 100.92.32.2 -d 30.41.41.41 -g 471 ”参数列表选项：-o 标识灌包过程中对应BPL的槽位号，本例中灌包的室分站点对应BPL单板槽位号是10。

UDP灌包测试

UDP灌包测试LTE基站单站验证时上下行速率较低且基站无异常的情况下可以进行UDP灌包测试，可以用来排除定位问题。

所需软件：miperf 、CDS（或其他测试软件）相关步骤：一、下行1.远程登录FTP服务器，需要FTP服务器账号密码1>远程桌面连接2>输入FTP地址3>输入FTP服务器用户名&密码4>进入FTP服务器主界面2.在FTP服务器端安装使用miperf1>Miperf为绿色软件，解压即可用。

2>配置软件双击gperf.exeUE IP地址在CDS软件中可看3>进行灌包测试点击Start进行测试，此时可以勾选Chart 和Messages 查看UDP灌包是否正常。

4>UE 侧观察速率此时观察已经连接好UE 设备的测试软件（CDS或其他），观察此时UE PDCP层速率。

5>初步判断问题观察一段时间，如果UE接收到的速率与服务器下发的速率相差较小（10%左右），可以判断基站传输带宽没有问题，FTP速率上不去的原因需要进一步排查；如果UE接收到的速率远小于服务器下发速率，则需要进一步，在网管侧查看基站速率问题。

网管侧实时查看流量步骤如下：1.重测的时间和ue Log2.测试的过程中，secureCRT中执行以下命令，保存屏幕，这个命令要执行三次，每次都是相隔10S，得自己数着10s。

Use command "cd /wal_ubm/pltf/walgw" & "show", respectively.3. If there is any trb, it would be listed. for example:/wal_ubm/pltf/walgw> show+-------------------------------------------------------------------------+| Srb Bundles|+-------------------------------------------------------------------------+|Handle| rlcSap |from Modem/UL|to Modem/DL|||| Handle| sec entity | Handle| sec entity |+-------------------------------------------------------------------------+| 0x102403a0 |49163 | 0x1163c00b | 0xdc100003 | 0x1153c00b | 0xdc100004 || 0x10240c38 |49162 | 0x1163c00a | 0xdc100002 | 0x1153c00a | 0xdc100002 |+-------------------------------------------------------------------------++-------------------------------------------------------------------------+| Trb Bundles|+-------------------------------------------------------------------------+|Handle| RlcSap |from Modem/UL|to Modem/DL|||| Handle| sec entity | Handle| sec entity |+-------------------------------------------------------------------------+| 0x102412d0 |49161 | 0x1f43c009 | 0xdc100002 | 0x3f41c009 | 0xdc100002 |+-------------------------------------------------------------------------++------------------------------+| Sec Entities|+------------------------------+|Handle| Reference count |+------------------------------+| 0xdc100002 | 4 || 0xdc100003 | 1 || 0xdc100004 | 1 |+------------------------------+/wal_ubm/pltf/walgw>4. use command "dumptrb 0x102412d0". You can found detail information of winpath/wal_ubm/pltf/walgw> dumptrb 0x102412d0TRB Handle - 0x102412d0ToModemHandle.....: 3f41c009fromModemHandle...: 1f43c009RlcSap............: 49161 @ Cell Index 0S1 IP/Port........: 11.9.0.52 : 2152rx S1 TEID........: 161tx S1 TEID........: 749X2 IP/Port........: unknown : 0rx X2 TEID........: 0tx X2 TEID........: 0fwdGtpIf..........: 0GTP End Markers...: 0RLC End Markers...: 0RLC SIP...........: 0PDCP Status.......: 0PDCP Count........: 0 Value 0PDCP Information :Downlink Uplinkpdcp_mode.........:4 5HFN...............: 0x000000000x00000000Next Seq No.......: 0x000000000x00000000ROHC Handle.......: 0x000000000x00000000Security Hndl.....: 0xdc1000020xdc100002HO Mode...........:00HO SrcBuf ms......:00HO SrcBuf NumPkts.:00HO SrcBuf Pkts....:40964096HO TgtBuf S1 Pkts.:40004000HO TgtBuf X2 Pkts.:00To Modem Context Information-àDownlinkHandle Name:Handle Fwd Pkts Drop Pktswp_rx_agg_handle: 44a00041565150wp_tx_agg_handle: 45700040565150wp_rflow_handle: 40600004From Modem Context Information -àUplinkHandle Name:Handle Fwd Pkts Drop Pktswp_rx_agg_handle: 4570004400wp_tx_agg_handle: 44a0004300wp_vlan_agg_handle: 4550004200wp_flow_hand相隔10S钟后再运行/wal_ubm/pltf/walgw> dumptrb 0x0f200001相隔10S钟后再运行/wal_ubm/pltf/walgw> dumptrb 0x0f200001If you want to check U-plane during , you can check whether withpath drop pkts from P-GW.关注FWD Byte,统计10s 之内的差值，(差值*8)/10 =每秒winpaths 转发的速率。

LTE站点无线空口灌包简易指导书(2)

LTE站点无线空口灌包简易指导书
一、概述
无线空口灌包可直接由LTE基站侧向终端侧进行灌包处理，能较为方面判断LTE网络无线空口问题。

二、操作步骤
2.1 登陆OMC客户端
2.2查询小区下UE信息
执行命令：DSP ALLUEBASICINFO，关注“核心网分配的临时移动用户标识”。

执行结果：
2.3 查询指定UE在线信息
执行命令：DSP UEONLINEINFO：
执行结果：
2.4 基站侧灌包执行
执行命令：STR UUDATATST，根据之前查询到得相关信息填写MML命令。

执行后即开始基站侧灌包。

注：
源IP地址为基站侧地址查询命令：LST DEVIP；
目的地址为UE侧地址要求现场登陆网页192.168.1.1查看；
灌包时，现场测试人员需进行LOG纪录，便于后期分析。

2.5异常情况
在查询小区下UE信息时，可能会出现“核心网分配的临时移动用户标识”不显示的情况，
则关注“UE入网的随机标识”。

在随后的操作中，查询选择UEID类型:填入UE入网的随机值标识，完成后续操作。

查询指定UE在线信息：
执行灌包操作：。
