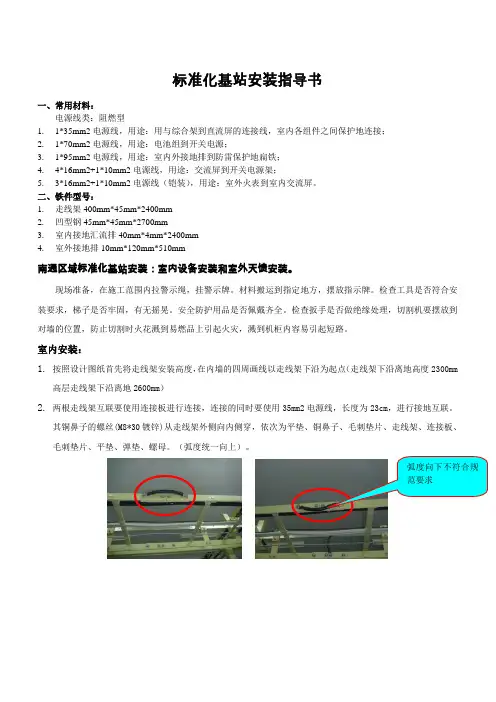

标准化基站安装指导书
一、常用材料：
电源线类：阻燃型
1.1*35mm2电源线，用途：用与综合架到直流屏的连接线，室内各组件之间保护地连接；
2.1*70mm2电源线，用途：电池组到开关电源；
3.1*95mm2电源线，用途：室内外接地排到防雷保护地扁铁；
4.4*16mm2+1*10mm2电源线，用途：交流屏到开关电源架；
5.3*16mm2+1*10mm2电源线（铠装），用途：室外火表到室内交流屏。
二、铁件型号：
1. 走线架400mm*45mm*2400mm
2. 凹型钢45mm*45mm*2700mm
3. 室内接地汇流排40mm*4mm*2400mm
4. 室外接地排10mm*120mm*510mm
南通区域标准化基站安装：室内设备安装和室外天馈安装。
现场准备，在施工范围内拉警示绳，挂警示牌。
材料搬运到指定地方，摆放指示牌。
检查工具是否符合安
装要求，梯子是否牢固，有无摇晃。
安全防护用品是否佩戴齐全。
检查扳手是否做绝缘处理，切割机要摆放到
对墙的位置，防止切割时火花溅到易燃品上引起火灾，溅到机柜内容易引起短路。
室内安装：
1.按照设计图纸首先将走线架安装高度，在内墙的四周画线以走线架下沿为起点（走线架下沿离地高度2300mm
高层走线架下沿离地2600mm
2. 两根走线架互联要使用连接板进行连接，连接的同时要使用
35mm2电源线，长度为23cm,进行接地互联。
其铜鼻子的螺丝（M8*30镀锌）从走线架外侧向内侧穿，依次为平垫、铜鼻子、毛刺垫片、走线架、连接板、
毛刺垫片、平垫、弹垫、螺母。
（弧度统一向上）
弧度向下不符合规
范要求
5.
室内接地汇流排要连接成“环”型或“日”字型，转弯的地方要成圆弧型，不能成直角型，使用汇流排夹 板固定。
3.
■-室内汇流排夹板固定 M6*20
镀锌螺丝螺丝由 走线架外侧向内侧穿， 依次为：螺杆、毛刺垫、 长夹板、走线架、毛刺 垫、螺帽
4. 走线架接地与接地汇流排互联，在走线架的两端与接地汇流排进行互联
下层走线架安装接地汇流铜条,
走线架接地选择在 两端，采用 35mm2 电源线进行连接， 使用M8*30mm 螺栓 加固，接地线短直。
接地汇流排转弯要 成圆弧，接头部分 采用4个M8*25螺 栓固定，要求：螺 杆、平垫、平垫、 弹垫、螺帽。
不能小于扁钢直径的 2倍。
接地引线截面积不
应小于 95mm2长度不能超过 30m.焊接处要使用磨光机进行
6.汇流排与室内防雷接地扁铁相连，接地扁铁首先要使用铜铁转换与扁铁焊接，采用扁钢焊接时，焊接长度
打磨光滑，然后喷涂防锈漆。
焊接时要使用隔板将墙面与焊接处隔开，防止将墙面烧黑。
室外接地排（EGB 安装在室内距馈线 窗下沿20cm 处
保护地排到防雷接 地扁铁的连接用 95MM2电源线，要 求：使用M10的螺 栓进行固定螺杆 1
个，平垫2个，弹 _垫1个，螺帽1个。
7.室外地排（EGB 按照，按照设计安装在制定位置和高度，使用
95mm2电源线与防雷接电扁铁互铁转换焊接要饱
卡.. 满打磨光滑，防锈
，处理
8.走线架支撑要严格按照设计，对每个支撑点进行加固。
凹钢被切割的一段要向下，使用凹钢底脚进行加固。
9.
设备安装要严格按照设计施工，如果现场与设计有偏差，首先要向监理和设计院反映现场情况，得到监理 和设计院的允许后在施工，最后
要出具设计变更。
10.交流屏（ACPDB 安装，交流屏下沿离地面是
1000m （标准化基站）用4个膨胀螺栓对墙进行固定。
火表到
交流屏接线，使用阻燃铠装 3*16mm2+1*10mm 电源线，要求电源线地埋长度不能低于
15米，两端要做防雷
'交流屏挂高按照
设 机壳接地使用截
面积为 35mm2
电源线与室内汇流排互联，
工作地要使用截面积为
95mm2电源线与室内汇流排互联，防雷器与机壳接地之
间的链接线拆除，使用 35mm2电源线单独布放防雷器到室内汇流排。
接地引至防雷地排。
计要求，室外电源 线进交流屏要求加 装防雷接地装置
11.开关电源安装，符合设计要求，除对地加固，机柜顶部要使用凹钢进行上加固。
此根黄绿线拆除，
防雷器直接不放到
室内汇流接地排
95mm2工作地引接'
到室内汇流接地排
12.交流配电屏到开关电源要求使用4*16mm2+1*10mm普通阻燃电缆，长度不能小于5米。
13. 综合架安装，按照设计图纸进行安装，同样
是对地加固和机柜顶部用凹钢上固定。
电源线使用截面积为35mm2电源，双路由布放至开关电源的二次下电空开端子，空开端子使用2个63A。
综合架机壳接地与机架内铜牌
分别布放两根35mm2电源线到室内汇流接地铜排。
14. ODF
架安装，安装设计图纸进行安装。
对地加固和机柜顶部用凹钢上固定。
光缆加强芯接地排，使用
35mm2
电源线，布放至室外防雷地排（ EGB ,机壳接地使用35mm2电源线布放至室内汇流接地排。
、
ODF 架光缆加强芯 接地排使用 35mm2 电源线引致室外接 地排，机壳接地引 致室内汇流接地排
15.
电池组安装，按照图纸设计进行安装，电池搬运至电池架，注意防护，防止电池从手中脱落，摔坏和砸伤
他人。
电池排列间距适当，直线度间距偏差不大于 3mm 电池连接条安装要从一个方向正及开始连接至负极, 螺栓要宁紧，不能有任何松动，如皋有松动加电时，松动的链接处会起热，温度过高会烧坏电池。
电池排 列间距要均匀整齐，电池组装完成后，将单个电池的标签从正极开始“ 1、2, ”贴到负极。
布放
70mm2电
源线至开关电源，同时电池架要使用
35mm2电源线布放至室内汇流接地铜排，电池组正负极连接之前，要
先将开关电源的电池熔丝拔掉，断开电池组电源。
先连接正极在连接负极。
求单独布放2根到 室内接地汇流排
接二次下电 2
63A 空开端子，综 合架内保护地线要 单块电池标签应从 0伏开始1、2、
电池连接线布放到 开关电源架电池 1 的位置
16. 主设备安装，安装设计图纸进行安装，对地加固，机柜顶部要使用凹钢进行上加固。
机柜接地使用35mm2电源线布放至室内汇流接地排，布放设备电源线至开关电源一次下电，空开端子根据图纸要求选用。
设备
接电时，首先要接工作地，在接-48V。
基站内设备要求做
抗震加固处理
17. 所有电源线绑扌L要按照设计路由，进行布放绑扎，绑扎使用白色扎带。
B-s. 室内安装使用白色
、尼龙扎带，机柜顶
\ 部下线防割处理
室外安装：
1. 登塔人员检查安全用品是否有磨损，吊装设备使用的工具有无损坏。
2. 吊装设备要求设备捆绑牢固，塔上和塔下人员要互相配合，安全吊装设备。
3. 按照设计位置安装天线，安装牢固，螺栓穿向一致，由外侧向内侧，双螺母固定。
方位角安符合设计要求,
偏差不超过土5度，下倾角符合设计要求，偏差不超过土1度。
4. 馈线安装要顺直，无缠绕交叉。
在走线爬梯上馈线要固定成直线，固定间距要合理均匀，固定间距不超过
1M,馈线绑扎使用黑色扎带。
馈线头制作要符合规范，使用专用工具，馈线与跳线对接处，使用扳手拧紧, 接头处保证顺直。
做防水处理，133方法，（1层黑色胶带3层胶泥3层胶带）
5. 馈线接地，小于60米采用3点接地方式，大于60米时应在铁塔中间位置在馈线上增加一处防雷接地，导
线安装方向与电流方向一致，短直就近接地
6.馈线进入机房经过馈线孔，根据图纸指定的空洞穿入，馈线进入机房，馈线窗外侧要留有明显的滴水弯,
防止雨水进入机房。
馈线进机房要明显的滴水弯
7.完工后馈线窗要使用防火泥临时封堵，封堵完成关机房门，观察馈线窗有无光透过。
8.清理现场，检查所有的电器连接是否牢靠，设备加电前，要使用万用表进行通短路测试，测试正常后在加电。
9.对各器件连接处拍照留存，室内外走线路由拍照留存。
