ChipScope Pro详细教程(Xilinx在线逻辑分析仪)

合集下载

chipscope例程

ChipScope例程ISE13.1简介FPGA的在线调试，一般是在FPGA中嵌入一个类似于逻辑分析仪的模块，在满足触发条件时，对需观测的信号进行采集，并通过JTAG线缆将存储的波形上传至计算机，供调试人员检查。

Xilinx在线调试工具为ChipScope，Altera为SignalTap。

一ChipScope模块添加1. 新建cdc文件在打开的ISE工程中，找到“Design”窗口，在工程所对应的目标器件上右击，选择“New Source”。

在File name中输入文件名。

点击next，点击finish。

Design窗口中会显示刚添加的.cdc文件。

双击*.cdc。

进入编辑界面。

在新的界面中点击next。

在上图所示的界面中，选中“Trigger Parameters”窗口，然后在“Number of Input Ports”后面的下拉列表中选择触发通道的个数。

简单起见这里设为1。

在TRIG0对应的选项中选择位宽（Trigger Width）及触发类型（Match Type）。

点击“Next”，或是中“Capture Parameters”窗口。

在上图中，勾选需要用到的Trigger Port，设置采样深度。

点击“Next”，或是中“Net Connections”窗口。

为clock通道和Trigger通道指定网络标号。

在上图中双击CLOCK PORT。

在“Net Name”对应的列表中找到待指定的信号，也可以在Pattern中输入*clk*，点击Fitter 找到clk信号，选中该信号，然后点击右侧的“make connections”按钮，则该信号便与时钟通道对应起来。

点击OK。

添加成功后会在Net Connection中显示。

双击Trigger Ports。

用相同的方法添加信号。

注意右上角的Net Selection这时要选中Trigger/Data Signals。

所有通道的信号均定完成之后，点击菜单栏的“File”->“Save”，或是在工具栏找到快捷图标，单击保存cdc文件，然后关闭此窗口。

片内逻辑分析仪工具——ChipScopePro

第11章片内逻辑分析仪工具——ChipScope Pro11.1 ChipScope Pro工具介绍在FPGA调试阶段，传统的信号分析手段要求在设计时保留一定数量的FPGA管脚作为测试管脚，这种方法灵活性差，对PCB布线也有一定的影响。

当今先进的FPGA器件所具有的规模、速度和板级要求使得利用传统逻辑分析方法来调试采用FPGA器件进行的设计几乎是不可能的。

Xilinx公司推出的片内逻辑分析仪ChipScope Pro能够通过JTAG口，实时地读出FPGA的所有内部信号，而只需要片内的少量BlockRAM和逻辑资源，使得逻辑分析灵活方便。

ChipScope Pro是与ISE配套使用的，其版本经过了ChipScope 4.1i，ChipScope 4.2i，ChipScope Pro 5.1i，ChipScope Pro 5.2i和ChipScope Pro 6.1i的升级过程，ChipScope Pro 6.1i是与ISE 6.1配套使用的最新版本。

ChipScope Pro软件由3个工具组成：(1) ChipScope Pro内核生成器：为综合控制器（ICON）内核、CoreConnect™ OPB的总线分析内核（IBA/OPB）、逻辑分析（ILA）内核及安捷伦跟踪内核（ILA/ATC）提供网表和实例化的模板；(2) ChipScope Pro内核插入器：自动地为用户已经综合完的设计中插入ICON、ILA和ILA/ATC的内核；(3) ChipScope Pro分析仪：提供器件的配置、触发的设定和ILA、IBA/OPB及ILA/ATC核的踪迹显示功能。

各种内核实现了信号的触发和捕获，而ICON内核专门用于与边界扫描（Boundary Scan）管脚的通信。

使用ChipScope Pro工具的设计可以容易地同任何标准的FPGA设计流程结合起来，其中要用到标准的HDL综合工具和Xilinx ISE的实现工具，设计流程如图11.1所示。

ChipScope的用法

ChipScope的用法实验的背景：用ChipScope检测AD的输出是否正确。

实验板为JNS100，Xilinx版本为12.1，信号源为东方联星信号源，只输出单载波（1575.42Mhz）。

下载程序为调试AGC的程序：F:\E\01_GNSS_TOTAL\01_GNSS\03_edition_3\05_Hardware_test\02_all_agc_finally\all_agc\all _agc.xise;（管脚已经分配）实验步骤：（1）打开工程all_agc.xise；右键-> New Source->建立ChipScope_all_agc.cdc文件，文件自动加入到工程。

（2）双击ChipScope_all_agc.cdc,弹出如下界面：（3）点击Next（4）点击New ILA(Integrated Logic Analyzer Pro cores),进入如下界面：我们在此界面中可以设置；即为所要查看的信号的数目，在此我设置为4，分别用来查看：半秒计数闪灯变量j；红灯闪烁时的电平r_light；GPS的AD输出的8位采样数值：（~(ad_data_gps[7]),ad_data_gps[6:0],注：因为AD输出为偏移二进制码，所以最高位要取反才能转换为二进制补码）；GLN的AD输出的8位采样数值。

设置完后界面如下；将产生4个TRIG；再分别设置每个变量的位数（j为25位；r_light为1位，GPS,GLN 的AD输出分别为8位）：如下图：（5）点击NEXT：（6）继续点击NEXT，进入信号分配界面：（7）点击，为每个变量建立与实际信号直接的链接关系，如下图：A：首先建立时钟的链接：左键点击NetName中的DSP_AECLKIN_OBUF，然后点击右下角的，即建立起了实际信号与clock之间的连接关系。

B：点击右上角的按钮，进入所需查看的信号的链接。

有图可见：TP0为信号j对应的列表，TP1为信号r_light对应的列表，TP2为信号GPS的AD输出的8位采样数值对应的列表，TP3为信号GLN的AD输出的8位采样数值对应的列表，如下图：（9）分别建立各个信号间的链接关系，最后结果如下所示：（10）分配完之后点击OK返回可以看到，Net Connections中的信号已经有原来的红色变为了黑色，这说明说有的网络都已经建立起了链接关系。

9.4 ChipScope Pro分析仪_Xilinx可编程逻辑器件设计与开发（基础篇）_[共7页]

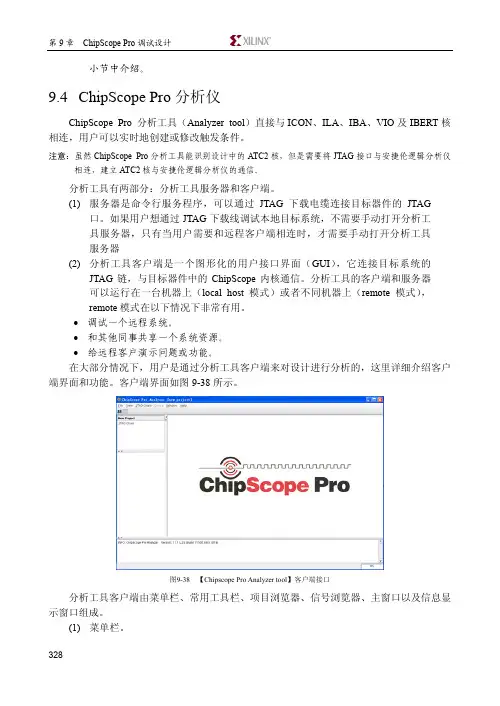

第9章 ChipScope Pro调试设计328小节中介绍。

9.4 ChipScope Pro分析仪ChipScope Pro 分析工具（Analyzer tool）直接与ICON、ILA、IBA、VIO及IBERT核相连，用户可以实时地创建或修改触发条件。

注意：虽然ChipScope Pro分析工具能识别设计中的ATC2核，但是需要将JTAG接口与安捷伦逻辑分析仪相连，建立ATC2核与安捷伦逻辑分析仪的通信。

分析工具有两部分：分析工具服务器和客户端。

(1)服务器是命令行服务程序，可以通过JTAG下载电缆连接目标器件的JTAG口。

如果用户想通过JTAG下载线调试本地目标系统，不需要手动打开分析工具服务器，只有当用户需要和远程客户端相连时，才需要手动打开分析工具服务器(2)分析工具客户端是一个图形化的用户接口界面（GUI），它连接目标系统的JTAG链，与目标器件中的ChipScope内核通信。

分析工具的客户端和服务器可以运行在一台机器上（local host模式）或者不同机器上（remote模式），remote模式在以下情况下非常有用。

∙调试一个远程系统。

∙和其他同事共享一个系统资源。

∙给远程客户演示问题或功能。

在大部分情况下，用户是通过分析工具客户端来对设计进行分析的，这里详细介绍客户端界面和功能。

客户端界面如图9-38所示。

图9-38 【Chipscope Pro Analyzer tool】客户端接口分析工具客户端由菜单栏、常用工具栏、项目浏览器、信号浏览器、主窗口以及信息显示窗口组成。

(1)菜单栏。

ChipScope Pro 分析仪 329 ∙ 【File 】文件菜单：包含与工程相关的操作，如【New Project 】新建项目、【Open Project 】打开项目、【Save Project 】保存项目、【Save Project As 】项目另存、【Page Setup 】页面建立、【Print 】打印、【Import 】导入、【Export 】导出以及【Exit 】退出等命令。

ChipScope使用说明

ChipScope使用说明目录1.建立工程...................................................................................................... 错误！未定义书签。

2.插入及配置核 (3)2.1运行Synthesize (3)2.2新建cdc文件 (3)2.3 ILA核的配置 (4)3. Implement and generate programming file (7)4.利用Analyzer观察信号波形...................................................................... 错误！未定义书签。

4.1连接器件........................................................................................... 错误！未定义书签。

4.2下载配置fpga (9)4.3载入信号端口名 (10)4.4设置触发信号 (10)4.5运行并观察信号波形 (11)补充 (12)1.建立工程ChipScope是配合Xilinx Ise使用的片内逻辑分析工具，使用的第一步是建立ise工程文件，详细步骤可参考ise使用说明。

如果已有建好的ise工程，可跳过此步骤，打开已有工程即可。

建立工程时注意正确添加.v源文件和.ucf管脚配置文件。

2.插入及配置核这里介绍的是ICON核和ILA核的使用方法。

ILA核提供触发和跟踪功能，根据用户设置的触发条件捕获数据；然后在ICON的控制下，通过边界扫描口将数据上传到PC；最后在Analyzer中显示出信号波形。

2.1运行Ise的Synthesize单击选中sources栏中的顶层源文件，右键点击processs栏中的Synthesize，点击Run，进行代码综合。

Chipscope教程

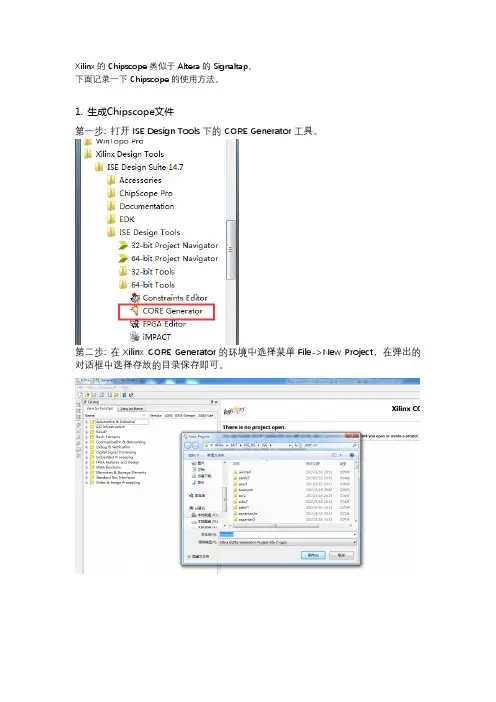

Xilinx的Chipscope类似于Altera的Signaltap。

下面记录一下Chipscope的使用方法。

1. 生成Chipscope文件第一步: 打开ISE Design Tools下的CORE Generator工具。

第二步: 在Xilinx CORE Generator的环境中选择菜单File->New Project，在弹出的对话框中选择存放的目录保存即可。

设置如下。

些，呵呵！选完后Apply一下OK关闭。

第五步: 双击IP Catalog窗口的Debug&Verification下的ICON(chipscope Pro –integrated Controller) 。

第六步: 在弹出的窗口中点击Generate就可以了。

第七步: ICON生成完成后，再双击IP Catalog窗口的Debug&Verification下的ILA(Chipscope Pro –Integrate Logic Analyzer)。

第八步: 在ILA的配置可以根据自己的需要来选择，我们这里不强求，我们这里选择一个触发Group，选择数据的采样深度为2048,就是一次采样2048个点，这个深度当然越大越好，但FPGA资源有限啊！设置完后点击Next。

也会用到Chipscope, 这样程序中基本上的信号都能观察了。

设置完后再Generate。

第十步: 这样我们所需的Chipscope文件都已经生成好了，我们可以在eeprom_test 的目录下看到生成的文件，特别要注意下图中我用红色圈出来的文件，如果在其它的工程中我们需要使用Chipscope的话，只要把这四个文件拷过去就好了，不要费老大力气的再重新生成一边。

接下来是Analyzer：点击Open cable按钮建立JTAG连接。

如果开发板和JTAG连接正常的话，Chipscope能找到开发板使用的FPGA芯片。

点击OK把Data Port里的CH0 ~CH７组合成一个组，方法是按Ctrl键，再选择Data port 里的CH0~CH7, 点击右键，选择Move to Bus->New Bus。

FPGA设计开发软件ISE使用技巧之：片上逻辑分析仪(ChipScope Pro)使用技巧

FPGA 设计开发软件ISE 使用技巧之：片上逻辑分析仪（ChipScope Pro）使用技巧6.7 片上逻辑分析仪(ChipScope Pro)使用技巧在FPGA 的调试阶段，传统的方法在设计FPGA 的PCB 板时，保留一定数量的FPGA 管脚作为测试管脚。

在调试的时候将要测试的信号引到测试管脚，用逻辑分析仪观察内部信号。

这种方法存在很多弊端：一是逻辑分析仪价格高昂，每个公司拥有的数量有限，在研发期间往往供不应求，影响进度;二是PCB 布线后测试脚的数量就确定了，不能灵活地增加，当测试脚不够用时会影响测试，测试管脚太多又影响PCB 布局布线。

ChipScope Pro 是ISE 下一款功能强大的在线调试工具。

面对这些问题，ChipScope Pro 都可以有效地解决。

6.7.1 ChipScope Pro 概述ChipScope Pro 是针对Xilinx Virtex-II pro/ Virtex/ Virtex-II/ Virtex-EM/ Spartan-IIE/ Spartan-IIE 系列FPGA 的在线片内信号分析工具。

它的主要功能是通过JTAG 口，在线实时读取FPGA 的内部信号。

ChipScope Pro 的基本原理是利用FPGA 中未使用的BlockRam，根据用户设定的触发条件将信号实时地保存到这些BlockRam 中，然后通过JTAG 口传送到计算机，最后在计算机屏幕上显示出时序波形。

ChipScope Pro 应用的框其中ILA、ICON 是为了使用ChipScope Pro 观察信号而插入的核。

ChipScope Pro 工作时一般需要用户设计中实例化两种核：一是集成逻辑分析仪核(ILA core，Integrate Logic Analyzer core)，该核主要用于提供触发和捕获的功。

xilinx的Chipscope的使用方法

Chipscope的使用方法首先插入chipscope核，在以下路径打开：
然后加载工程的NGC文件：
加载完之后，选择NEXT。

继续next。

这里要选择Trigger的宽度，最大是256，我们一般选择256，以后用多少再返回来修改。

剩下的2项的选择，如下：
然后选择modify connections，
首先选择工程的主时钟，
在选择想要抓取的信号，
选择完后，如果所用的CH少于256，则需要返回之前的地方修改一下，
当所有的信号添加完成后，我们选择insert，加入chipscope核到工程中。

此时，ISE会重新跑一遍synthesize（综合），当执行完后，会产生下面蓝色的信息。

此时，在ISE中执行implement，点击run。

然后，记得保存chipscope，
会保存为.CDC文件，我这里命名保存的是test.cdc。

然后生成bit文件。

这样chipscope核就添加好了。

然后打开ISE中的analyze design using chipscope。

或者这样打开也行，如图：
然后选择连接V6平台，
然后配置V6平台，
选择bit和cdc文件，
这样点击OK，ISE会重新下载一遍工程，然后点击T!，就可以看到需要的信号数据了。

点击这个地方你可以看到想看到的选项，
BUS Plot选项是可以看到数据的波形的，waveform可以看到数据。

Trigger setup是设置触发条件和执行触发的，listing暂时不知道干嘛用的。

在ISE中直接调用chipscope进行在线逻辑分析(4)

在ISE中直接调用chipscope进行在线逻辑分析
（4）
然后可以打开下载电缆和开发板的电源了。

接下来在ISE Project Navigator的工程文件夹视图中点击Analyze Design Using ChipScope，ISE即可自动完成翻译、映射、布局布线、生成可编程下载文件等操作，并在全部操作完成之后chipscope Pro Analyzer的主界面，如图8所示。

图8 配置JTAG链
点击左上角JTAG链装的图标，然后进入选择器件的界面，在这里我们选择相应的FPGA器件，即XC3S400。

在其上点击右键，并选择config，如图9所示。

图9 配置FPGA器件
FPGA中的配置方法如图10所示。

这里要将Import Design-level CDC File 文件选中，才能将前面配置好的Chipscope核下载到器件中。

第11 章片内逻辑分析仪工具——ChipScope Pro

当今先进的FPGA器件所具有的规模、速度和板级要求使得利用传统逻辑分析方法来调试采用FPGA器件进行的设计几乎是不可能的。

各种内核实现了信号的触发和捕获，而ICON内核专门用于与边界扫描（Boundary Scan）管脚的通信。

使用ChipScope Pro工具的设计可以容易地同任何标准的FPGA设计流程结合起来，其中要用到标准的HDL综合工具和Xilinx ISE的实现工具，设计流程如图11.1所示。

ChipScope培训

看我们的DEMO演示!
ＣｈｉｐＳｃｏｐｅ增强功能
• IBA （Integrated Bus Analyzer）：用来Debug
IBM coreconnect总线 • ATC（Agilent Trace Core）：Agilent为Xilinx FPGA开发的支持片外采样数据存储的设备。
缩略语解释
Chipscope Pro Core Inserter 流程
• Step1 : 综合的时候要保留设计层次
– XST 缺省设置是将设计打平以取得好的综合效果 – Synplifcity 缺省设置是保留设计层次
• Step2: 在ISE 中做Translate的时候需要设置
”Preserve Hierarchy on Sub module” . 缺省情况下为不设置.
Xilinx Shenzhen
什么是 ChipScope Pro?
ChipScopePro 是基于Xilinx FPGA的内嵌的逻辑分析仪。它只需要一个JTAG口就可以访问到FPGA 内部的所有信号。极大的方便了Xilinx FPGA的现场调试。
为什么要用 ChipScope?
•验证FPGA内部/外部的功能 •探测不容易看到的信号 •避免购买昂贵的“逻辑分析仪”
从windows 开始菜单单独启动
• Step4: 设置输入网表和输出网表,输出目录,
器件类型
– 一般情况下只需将输入网表设置为工程目录下translate后的输出网表即可,工具会自动设置缺省的输出目录和输出网表文件名
Chipscope Pro Core Inserter 流程
Chipscope Pro Core Inserter 流程
• 启动Chipscope Pro Analyzer

Lab05_使用ChipScope_Pro分析6 位计数器

实验五试验名称：使用 ChipScope Pro 分析6位计数器1、功能描述：（0）设计一个 7 分频电路模块，将开发板的时钟信号分频，获得的 clk_div7 = 50MHz/7 的时钟信号；module clock_div7(output clk_div7,input clock,input rst_n );这里，clk_div7 是分频时钟信号输出；clock 是系统时钟输出；rst_n是异步复位；（1）设计一个 6 位计数器，在分频获得的频率近似为 F= 7142857.14Hz的时钟信号控制下，进行计数。

该计数器的输入/输出端口如下：i）、输出端口：count —— 6 位计数器，连接Spartan‐3E FPGA Starter Kit Board上的 8 个LED：LED7 ～LED2。

ii）输入端口：clock —— 连接50MHz 的时钟晶振（C9）；rst_n —— 异步复位输入端口，低电平（1’b0）有效；连接开发版上SW0，当 SW0 = 0（off）时，计数器复位。

dir —— 计数方向控制，高电平（1’b1）有效，连接开发版上SW1：a）当计数器复位 SW0 = 0（off）时，如果 SW1 =0（off）时，计数器初始值：count = 6’b0；如果 SW1 =1（on）时，计数器初始值：count = 6b’h3f；b）当计数器复位 SW1 = 0（off）时，计数器递增计数；当计数器复位 SW1 =10（on）时，计数器递减计数；module counter(output[5:0] count,input clock,input rst_n,input dir);2、使用ChipScope Pro分析设计：在设计添加 ICON 和 ILA。

这里，ILA的“Sample Data Depth”改为：2048，“Data Port Width”为：6，与count相连，“Trigger Port Width”设置为：2，与count[5:4]相连。

ChipScope工具使用技巧

下面介绍一个十分简单工具，完成向FPGA或加载EPROM中写程序版本号的功能。这个功能也许因为太简单，而被大家忽略了。但是使用它确实能很好的防止版本混淆。
以我们3G研发为例，现行单板（BPU，TRIF，BIF，TRDU等）中大量使用FPGA，而在调试过程中，根据不同需要产生了许多FPGA程序版本。现在的区分方法是在FPGA上贴上版本标签。但是如果更新FPGA程序时没有及时更改标签或者标签破损，将混淆版本。
图9：将版本号写入结烧文件（bit文件）
另外，8个16进制数需要制定规则，是大家容易得到版本信息。如规定前两个数为版本号,然后用一个F分割，第四位表示功能（如PRACH：0，公共信道：1，专用：2，等等），再用一个F分割，后三位为自定义版本号。如Node B 2.0,的PRACH信道，第001版，可以写成：20F0F001。
图1：ChipScope Core Generator
ChipScope Analyzer的作用是根据生成的工程，接收JTAG传输的FPGA内部信号，再现为波形。其使用界面就像是JTAG Programer（下载工具）＋Agilent 逻辑分析仪。
前两项使用方便，不需冗述。下面着重介绍一下ChipScope Core Inserter。该模块完成读取并分析原设计的网表，设置待分析信号，设定触发条件，和自动生成的该在线逻辑分析仪lP核的网表，并将网表插入到原设计的网表中去。其实最方便的使用方法是不手工使用ChipScope Core Generator，而直接使用ChipScope Core Inserter，完成逻辑分析仪模块的设定，自动生成的在线逻辑分析仪的网表，并将网表插入到原设计的网表中生成.ngo文件，然后跳过Translate（Design Manager的 Flow Engine）这一步骤，按Map-Place&Route-Configure顺序生成结烧文件（.bit,etc）。下载到FPGA后，上测试环境，用ChipScope Analyzer读取波形。

Xilinx FPGA的Chipscope工具使用方法

Xilinx FPGA的Chipscope工具使用方法1 ChipScope简介ChipScope是Xilinx FPGA自带的实时调试和验证系统，它将逻辑分析器、总线分析器和虚拟I/O小型软件核直接插入到设计当中，使我们可以查看任何内部信号或节点，包括嵌入式硬或软处理器。

以操作系统速度或接近操作系统的速度采集信号，并通过设计接口传输出来，避免了使用管脚。

采集到的信号可以通过ChipScope逻辑分析器进行分析。

ChipScope主要有以下关键特性：¾分析任何内部FPGA信号，包括嵌入式处理器总线¾在设计采集时，或综合之后插入小型的、可配置的软件核¾将管脚影响降至最低¾在板上以达到或接近操作系统的速度验证DUT功能¾利用FPGA的可重编程性能，可以在几分钟或几小时内确定设计问题并进行修改，而无需传统ASIC设计中所需的几周或数月时间¾内置的软件逻辑分析器可以用来识别设计问题并进行调试，包括高级触发、滤波器和显示选项¾利用远程调试（从办公室到实验室，或在全球范围内）通过互联网联接进行调试¾逻辑分析器使用的Agilent技术的最优链接，以实现最强大的验证，包括从FPGA 内部到板上任何地方的交叉互联信号。

本文档主要讲解如何使用ChipScope的Core Inserter和Analyzer工具替代逻辑分析仪对DUT逻辑功能进行分析。

2 ChipScope组成ChipScope由三部分构成：The ChipScope Pro Core Generator、The ChipScope Pro Core Inserter和The ChipScope Pro Analyzer。

The ChipScope Pro Core Generator与Xilinx的Core Generator功能相似，用该工具可以产生ICON、ILA、ILA/ATC、IBA/OPB、IBA/PLB、VIO、ATC2等ChipScope Core，通过在DUT中例化这些软核，就把相应的逻辑分析仪功能加入了设计，从而可以观察和调试FPGA内部信号。

chipscope使用方法

chipscope的学习与使用(1) chipscope有三个主要的功能：1、ChipScope Core Inserter配置ICON核配置ILA核触发参数、捕获参数、网线连接2、ChipScope Pro Analyzer初始化边界扫描链，选择芯片型号配置芯片(JTAG CLOCK)设置触发条件观察信号波形3、ChipScope Pro Generator生成ICON核生成ILA核通过功能1生成了一个CDC文件，在这个CDC文件中需要配置一下触发参数的个数、深度以及连接。

最后工程需要重新run一下。

功能1通过后，可以双击Analyze Design Using ChipScope来启动分析仪，通过分析仪可以查看CDC 文件中配置的连线的波形。

功能3是一个集成功能，它把功能1和功能2集成为一个功能。

功能3需要打开ChipScope Pro Generator软件，在这个软件中新建一个工程，配置芯片型号以及合适的语言(V erilog HDL)，配置ICON核和ILA核。

之后在工程中加入这两个文件：xxx_icon.xco和xxx_ila.xco文件在工程.v文件中加入ICON核和ILA核的调用，这时不需要把cdc文件，而且CDC文件需要从工程中移除。

下面是一个小的例子(调用ICON核和ILA核)：wire [w_icon-1 : 0] con;wire [w_trig-1 : 0] p_data;xxx_icon u_icon(.CONTROL0(con));xxx_ila u_ila(.CLK(clk),.CONTROL(con),.TRIG0(p_data));最后再打开分析仪就可以来查看波形了，如果需要有时候可以再次加载CDC 文件。

以下是具体的操作说明：ChipScope Pro Generator打开方式：(见图《软件打开》)开始->程序->Xilinx ISE Suite 12.4->ISE Design Tools->CORE Generator打开这个软件后，新建一个工程。

学习使用chipscope逻辑分析仪v1.1

学习使用chipscope逻辑分析仪v1.1学习使用chipscope逻辑分析仪帮助FPGA调试*******************文档说明：本文档叙述在ISE10.1工程环境中使用代码例化Chipscope相关核调试核来帮助FPGA 板上调试。

1. 认识ChipscopeChipScope的基本原理是利用FPGA内部的逻辑和BlockRAM，根据用户设定的触发条件将信号实时地保存到BlockRAM中，然后根据用户设定的触发条件将信号实时地保存到BlockRAM中，通过JTAG 口传回到计算机显示波形。

Chipscope安装好之后，有下面几个工具：在ISE中使用Chipscope有两种方法，如下图所示：方法1：使用Core Generator生成自己需要的Chipscope调试核，并在自己的工程中手工代码中例化和连接，然后综合实现。

方法2：使用Core Inserter工具，向自己已经综合的工程的网表中添加Chipscope核并由图形界面帮助连接，然后综合实现。

两种方法比较：方法2简单，但功能有限，不够灵活，有很多内部信号不能从网表中找到；方法1手工连线虽然复杂一点，但是功能强大！可以选择自己工程中的任何信号点连接调试，有了这个法宝，在调试FPGA时候便有了纵横驰骋的感觉。

2. 建立一个简单的工程建立一个ISE工程。

并添加文件，编写如下代码。

绑定引脚约束。

library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity main isPort (clk : in STD_LOGIC;cnt : out STD_LOGIC_vector(3 downto 0));end main;architecture Behavioral of main issignal counter:std_logic_vector(31 downto 0):=(others =>'0');beginprocess(clk)beginif(clk'event and clk='1')thencounter<=counter+1;end if;end process;cnt<=counter(25 downto 22);end Behavioral;这部分代码非常简单，对时钟做32位计数，并将中间的4位作为输出。

搭建Xilinx开发环境使用ChipScope进行调试

搭建Xilinx开发环境使用ChipScope进行调试Xilinx的ChipScope工具就相当于Altera的SignalTap II，能够捕捉FPGA内部的信号，方便了调试过程。

下面就以一个简单的实例描述一下使用ChipScope的过程（ISE版本为11.1）。

Step1：打开一个以后的ISE工程，进行管脚约束，并进行综合。

Step2：添加ChipScope Definition and Connection File添加完成后，会在工程中多出一个.cdc文件。

Step3：双击*.cdc文件，弹出ChipScope Pro Core Inserter对话框。

首先是指定输入网表和输出网表的路径，以及所选的器件族。

由于ChipScope Pro Core Inserter是从ISE调用的，所以这些选项都已经设置好了，不用修改，直接点NEXT。

不用修改，继续点击NEXTStep4：进行配置ILA核（Integrated Logic Analyzer Pro core）界面。

ILA核用来设置触发条件和捕获数据，并提供将ChipScope核信号和设计中的网表信号连接的功能。

首先是Trigger Parameters界面。

(1)、Number of Input Trigger Ports：用来设置需要观察的信号的数目，例如这里我们需要观察两个信号，所以这里设置为2。

一个ILA最多可以观察16个信号。

(2)、Trigger Width：设置每个要观察信号的位宽。

第一信号是一个计数器30bit计数器，所以第一个设置为30，第二个信号是一个8bit信号，所以这里设置为8(3)、Match Type：设置每一观测信号的触发条件。

ChipScope可以对每一个要观察的信号设置触发条件，最后再采集数据时采用哪个触发条件可以再指定，在这里需要对每一个信号都指定一个触发条件。

主要设置这三个选型，其他保持默认，设置完成后点击NEXT现在进入Capture Parameter界面。
