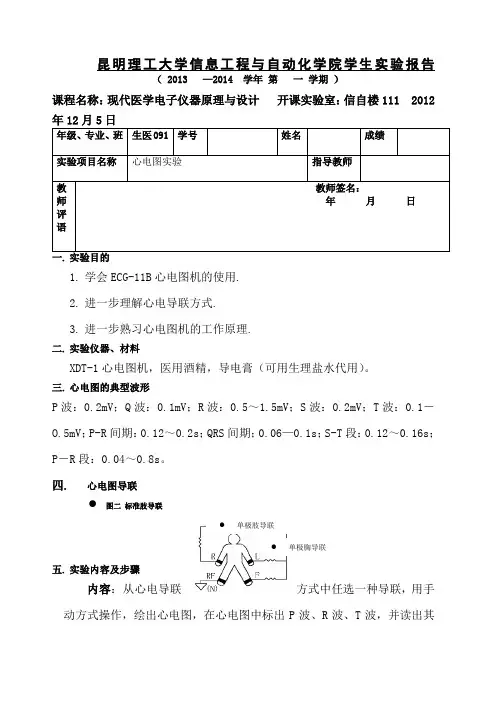

昆明理工大学信息工程与自动化学院学生实验报告（ 2013 —2014 学年 第 一 学期 ）课程名称：现代医学电子仪器原理与设计 开课实验室：信自楼111 2012年12月5日年级、专业、班 生医091 学号 姓名成绩实验项目名称心电图实验指导教师教师评语教师签名：年 月 日 1. 学会ECG-11B 心电图机的使用. 2. 进一步理解心电导联方式. 3. 进一步熟习心电图机的工作原理.二. 实验仪器、材料XDT-1心电图机，医用酒精，导电膏（可用生理盐水代用）。
三. 心电图的典型波形P 波：0.2mV ；Q 波：0.1mV ；R 波：0.5～1.5mV ；S 波：0.2mV ；T 波：0.1－O.5mV ；P-R 间期：0.12～0.2s ；QRS 间期；0.06—0.1s ；S-T 段：0.12～0.16s ；P －R 段：0.04～0.8s 。
四. 心电图导联● 图二 标准肢导联五. 实验内容及步骤内容：从心电导联方式中任选一种导联，用手动方式操作，绘出心电图，在心电图中标出P 波、R 波、T 波，并读出其●单极肢导联●单极胸导联幅度，填入实验数据表。
步骤：1）.本实验中主要采用的是标准肢体导联I、II、III，故按照下表把四个相应的电极接在人体上。
(1)使用交流电源:插好电源线，机器右侧的电源开关打至“ON”位置，把面板上供电模式选择开关置"OPR"位置就可以开始实际操作。
(2)使用直流电源(电池)a)电源开关置于“OFF”状态。
b)供电模式选择开关由充电“STBY”或“CHG”拨到工作“OPR”或“DC”。
电池电量可由电池存电量(BATTERY)指示灯指示。
一个灯亮时尽量不用电池供电，电量指示灯闪烁时禁止使用。
其余可按交流电源的操作方法进行心电图记录。
●本机是便携式心电图机，在无交流电源时，可用机内电池操作，电池可多次重复充电使用。
在使用机内电池操作时，可以不必接地线，但接上地线有助于消除交流电干扰。
