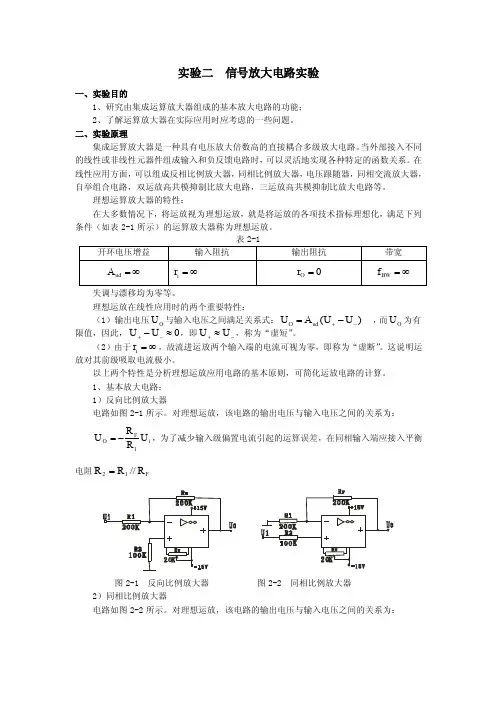

实验二 信号放大电路实验一、实验目的1、研究由集成运算放大器组成的基本放大电路的功能；2、了解运算放大器在实际应用时应考虑的一些问题。
二、实验原理 集成运算放大器是一种具有电压放大倍数高的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可以组成反相比例放大器，同相比例放大器，电压跟随器，同相交流放大器，自举组合电路，双运放高共模抑制比放大电路，三运放高共模抑制比放大电路等。
理想运算放大器的特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件（如表2-1所示）的运算放大器称为理想运放。
表2-1失调与漂移均为零等。
理想运放在线性应用时的两个重要特性：（1）输出电压O U 与输入电压之间满足关系式：)U U (U ud O -+-A = ，而O U 为有限值，因此，0U U ≈--+，即-+≈U U ，称为“虚短”。
（2）由于∞=i r ，故流进运放两个输入端的电流可视为零，即称为“虚断”。
这说明运放对其前级吸取电流极小。
以上两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。
1、基本放大电路： 1）反向比例放大器电路如图2-1所示。
对理想运放，该电路的输出电压与输入电压之间的关系为：i 1FO U R R U -=，为了减少输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻F 12R //R R =图2-1 反向比例放大器 图2-2 同相比例放大器 2）同相比例放大器电路如图2-2所示。
对理想运放，该电路的输出电压与输入电压之间的关系为：i 1FO )U R R 1(U += ，其中F 12R //R R =。
当∞→1R 时，i O U U =，即得到如图2-3所示的电压跟随器。
3）电压跟随器电路如图2-3所示。
对理想运放，该电路的输出电压与输入电压之间的关系为：i O U U =，图中F 1R R =，用以减少漂移和起保护作用。
lc压控振荡器实验报告doc
lc压控振荡器实验报告篇一：实验2 振荡器实验实验二振荡器（A）三点式正弦波振荡器一、实验目的1. 掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。
2. 通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。
3. 研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。
二、实验内容1. 熟悉振荡器模块各元件及其作用。
2. 进行LC振荡器波段工作研究。
3. 研究LC振荡器中静态工作点、反馈系数以及负载对振荡器的影响。
4. 测试LC振荡器的频率稳定度。
三、基本原理图6-1 正弦波振荡器（4.5MHz）【电路连接】将开关S2的1拨上2拨下， S1全部断开，由晶体管Q3和C13、C20、C10、CCI、L2构成电容反馈三点式振荡器的改进型振荡器——西勒振荡器，电容CCI可用来改变振荡频率。
振荡频率可调范围为：?3.9799?M??f0??4.7079?M?CCI?25pCCI?5p调节电容CCI，使振荡器的频率约为4.5MHz 。
振荡电路反馈系数: F=C1356??0.12 C20470振荡器输出通过耦合电容C3（10P）加到由Q2组成的射极跟随器的输入端，因C3容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。
射随器输出信号Q1调谐放大，再经变压器耦合从J1输出。
四、实验步骤根据图6-1在实验板上找到振荡器各零件的位置并熟悉各元件的作用。
1. 调整静态工作点，观察振荡情况。
1）将开关S2全拨下，S1全拨下，使振荡电路停振调节上偏置电位器RA1，用数字万用表测量R10两端的静态直流电压UEQ(即测量振荡管的发射极对地电压UEQ)，使其为5.0V(或稍小，以振荡信号不失真为准)，这时表明振荡管的静态工作点电流IEQ=5.0mA（即调节W1使IEQ=ICQ=UEQ／R10=5.0mA ）。
2）将开关S2的1拨上，S1全拨下，构成LC振荡器。
【2019年整理】实验一-压控振荡器VCO的设计-(2)
（四）ADS软件的使用
本节内容是介绍使用ADS软件设计VCO的 方法：包括原理图绘制，电路参数的调 整优化、仿真等。
下面开始按顺序详细介绍ADS软件的使 用方法。
ADS软件的启动
启动ADS进入如下界面
创建新的工程文件
点击File->New Project设置工程文件名称（本 例中为Oscillator）及存储路径
VCO的设计（续）
设计指标：设计一个压控振荡器，振荡 频率在1.8GHz左右。
第一步根据振荡频率确定选用的三极管， 因为是压控振荡器，所以还需要一个变 容二极管；第二步需要用到ADS的直流 仿真；第三步通过S参数仿真确定变容二 极管的VC曲线；第四步用HB模块来进行 谐波仿真，计算相位噪音。
管子的选取
在optim/stat/Yield/DOE类里面选择GOAL，这里需 要两个，还有一个OPTIM。
在Simulation－DC里面选择一个DC。
上面的器件和仿真器都按照下图放好，并连好线。
按NAME钮出现对话框后，可以输入你需要的 名字并在你需要的电路图上面点一下，就会自 动给电路节点定义名字，如下图中的“Vcb”， “Veb”节点。
瞬时波形，按
，并“new”一个新的
“Marker”，在“Vout”的瞬时波形图中，点击一下， 然后移动鼠标，把“marker”移动到需要的地方，就 可以看到该点的具体数值。
结果如下图所示：
按Eqn编辑公式：
这表示要对“Vout”在“Marker”m3，m4之间进行一 个频率变换，这样出来的“Spectrum”就是m3和m4之 间的频谱。
振荡器采用的初始电路
振荡器采用的初始电路如下图所示，图中的三极 管、二极管以及电阻电容等器件在ADS的器件库 中均可以找到。
清华压控振荡器实验报告
电子电路实验模电部分期末考试实验报告压控振荡器（VCO）实验者：2006010989 电64赵敏实验日期：2008年12月31日实验组号：AM63 26组一、实验内容1．设计制作一个压控振荡器（VCO），参考电路如下图。
要求输出锯齿波（v O1）的幅度（峰-峰值）约为10V。
2. 在实验室安装、调试电路，使之正常工作，之后完成下列测试（具体测试项目考核时由教师指定）。
（1）观察压控作用，即改变V I测量相应的输出信号频率f。
（自选3个测量点）以下测量在指定控制电压V I（课内考查时公布）下完成。
（2）测定输出锯齿波扫描（正程）时间。
（3）测定输出锯齿波的频率。
（4）测定输出矩形波的平均脉宽。
（5）测定输出矩形波的上升时间。
（6）测定输出矩形波的脉冲幅度。
（7）改变电路中某个元件参数，使锯齿波峰－峰值为6V，写出该元件名称及改变后的参数值。
（8）V I改成–12V，修改电路，调出输出波形。
二、理论分析与预习计算1. 理论分析整个电路前面是一个积分器，后面是一个滞回比较器。
输入的直流电压V>0 。
当A2的输出电压V O2为负的最大值-U M （运放输出的负极值，大约为-11V ）时，根据A1“虚短”“虚断”，A1反相输入端的电位近似为0，二极管D 导通，电流I=2M DU U R （U D为二极管D 的导通压降）从V O1经电容C 、电阻R 2、二极管D 流到V O2（此时i I =1IV R 也从V I 经C 流到V O1，但i I <<I ，此时i I 可忽略不计），使V O1的电位升高，即积分器对I 积分，对应下图中T 1时间段。
当V O1增大至+U T （±U T 为滞回比较器的阈值电压，可以算得±U T =±34R R U M ），再稍大一点，V O2立刻跳变为正的最大值+U M （运放输出的正极值，大约为11V ）。
于是二极管D 截止，仅有i I =1IV R 也由V I 经C 流到V O1，使V O1降低，即积分器对i I 积分，应下图中T 2时间段。
实验正弦振荡实验

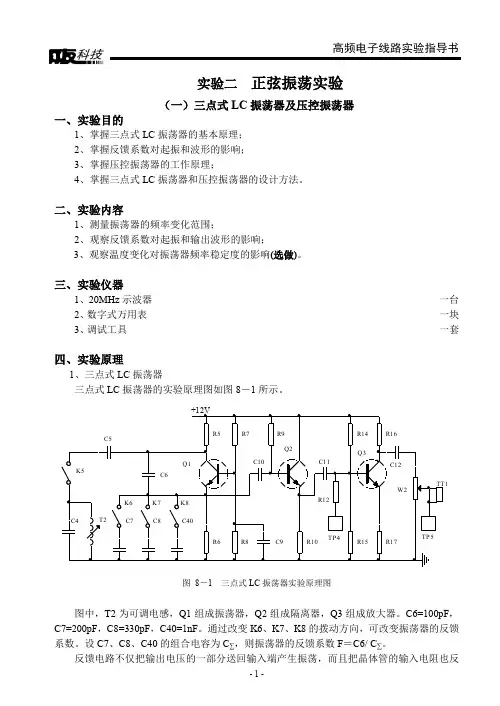

实验二正弦振荡实验（一）三点式LC振荡器及压控振荡器一、实验目的1、掌握三点式LC振荡器的基本原理；2、掌握反馈系数对起振和波形的影响；3、掌握压控振荡器的工作原理；4、掌握三点式LC振荡器和压控振荡器的设计方法。

二、实验内容1、测量振荡器的频率变化范围；2、观察反馈系数对起振和输出波形的影响；3、观察温度变化对振荡器频率稳定度的影响(选做)。
三、实验仪器1、20MHz示波器一台2、数字式万用表一块3、调试工具一套四、实验原理1、三点式LC振荡器三点式LC振荡器的实验原理图如图8－1所示。
图8－1 三点式LC振荡器实验原理图图中，T2为可调电感，Q1组成振荡器，Q2组成隔离器，Q3组成放大器。
C6=100pF，C7=200pF，C8=330pF，C40=1nF。
通过改变K6、K7、K8的拨动方向，可改变振荡器的反馈系数。
设C7、C8、C40的组合电容为C∑，则振荡器的反馈系数F＝C6/ C∑。
反馈电路不仅把输出电压的一部分送回输入端产生振荡，而且把晶体管的输入电阻也反映到LC 回路两端。
F 大，使等效负载电阻减小，放大倍数下降，不易起振。
另外，F 的大小还影响波形的好坏，F 过大会使振荡波形的非线性失真变得严重。
通常F 约在0.01～0.5之间。
同时，为减小晶体管输入输出电容对回路振荡频率的影响，C6和C ∑取值要大。
当振荡频率较高时，有时可不加C6和C ∑，直接利用晶体管的输入输出电容构成振荡电容，使电路振荡。
忽略三极管输入输出电容的影响，则三点式LC 振荡器的交流等效电路图如图8－2所示。
C6图8－2 三点式LC 振荡器交流等效电路图图8－2中，C5=33pF ，由于C6和C ∑均比C5大的多，则回路总电容C 0可近似为：450C C C += （8－1）则振荡器的频率f 0可近似为：)(2121452020C C T C T f +==ππ （8－2）调节T2则振荡器的振荡频率变化，当T2变大时，f 0将变小，振荡回路的品质因素变小，振荡输出波形的非线性失真也变大。
