0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。

有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。

电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

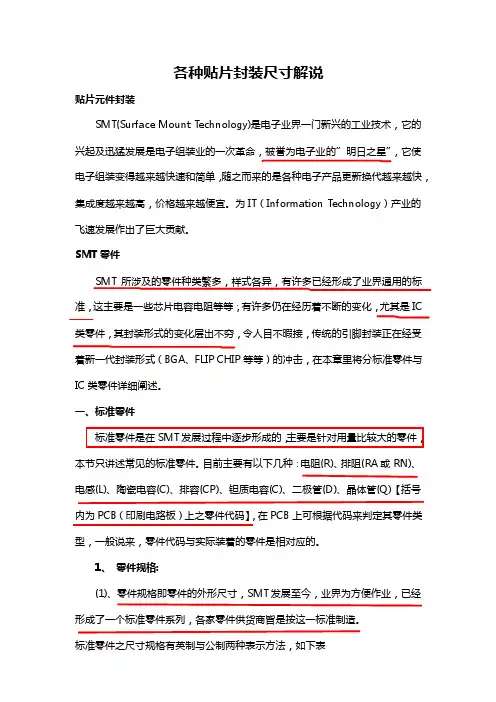

(仅供参考)各种贴片封装尺寸解说

各种贴片封装尺寸解说贴片元件封装SMT(Surface Mount T echnology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。

为IT（Information T echnology）产业的飞速发展作出了巨大贡献。

SMT零件SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC 类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。

一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。

目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。

1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法英制表示法含义1206 3216 L:1.2inch(3.2mm)W:0.6inch(1.6mm)0805 2125 L:0.8inch(2.0mm)W:0.5inch(1.25mm) 0603 1608 L:0.6inch(1.6mm)W:0.3inch(0.8mm)0402 1005 L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

常用贴片元件封装尺寸

常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。

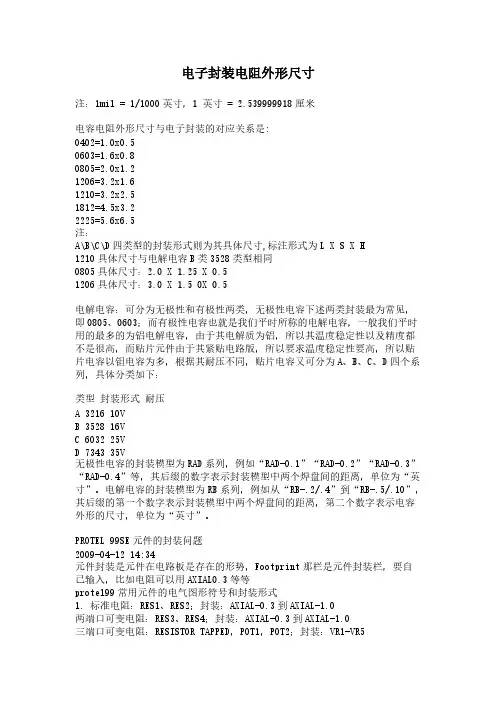

各种封装外形尺寸-推荐下载

电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

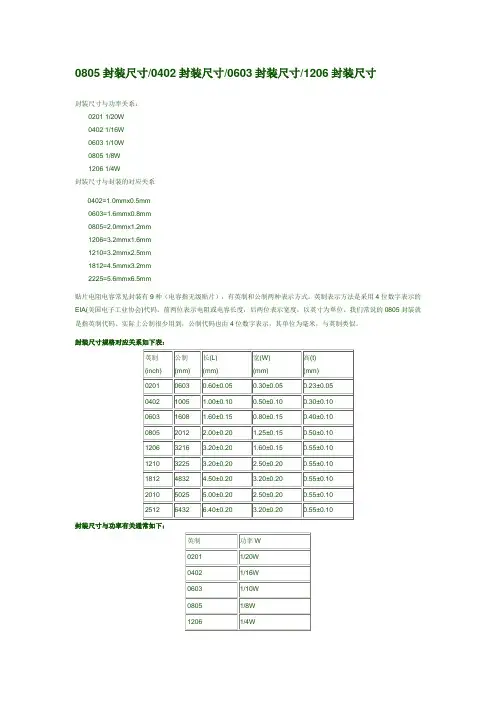

元件封装尺寸

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

关于零件封装我们在前面说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。

还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。

现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR5当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。

各种IC封装尺寸

DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-8 DIMENSION (FIG. NO. DIM-DIP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-14 DIMENSION (FIG. NO. DIM-DIP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-16 DIMENSION (FIG. NO. DIM-DIP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-28 DIMENSION (FIG. NO. DIM-DIP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-12H DIMENSION (FIG. NO. DIM-DIP12H-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SDIP-24 DIMENSION (FIG. NO. DIM-SDIP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.FSIP-12H DIMENSION (FIG. NO. DIM-FSIP12-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-8 DIMENSION (FIG. NO. DIM-SOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-14 DIMENSION (FIG. NO. DIM-SOP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-16 DIMENSION (FIG. NO. DIM-SOP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-20 DIMENSION (FIG. NO. DIM-SOP20-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-24 DIMENSION (FIG. NO. DIM-SOP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-28 DIMENSION (FIG. NO. DIM-SOP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92 DIMENSION (FIG. NO. DIM-TO92-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92L DIMENSION (FIG. NO. DIM-TO92L-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92M DIMENSION (FIG. NO. DIM-TO92M-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92SP DIMENSION (FIG. NO. DIM-TO92SP-0011-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92NL DIMENSION (FIG. NO. DIM-TO92NL-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-126 DIMENSION (FIG. NO. DIM-TO126-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220 DIMENSION (FIG. NO. DIM-TO220-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220B DIMENSION (FIG. NO. DIM-TO220B-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220FP-4 DIMENSION (FIG. NO. DIM-TO220FP-0100-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-3 DIMENSION (FIG. NO. DIM-TO3-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-251 DIMENSION (FIG. NO. DIM-TO251-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-252 DIMENSION (FIG. NO. DIM-TO252-0009-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-263 DIMENSION (FIG. NO. DIM-TO263-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-113 DIMENSION (FIG. NO. DIM-SOT113-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-223 DIMENSION (FIG. NO. DIM-SOT223-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 DIMENSION (FIG. NO. DIM-SOT23-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 VERTICAL DIMENSION (FIG. NO. DIM-SOT23V-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-25 DIMENSION (FIG. NO. DIM-SOT25-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-89 DIMENSION (FIG. NO. DIM-SOT89-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TSSOP-8 DIMENSION (FIG. NO. DIM-TSSOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 1/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 2/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-8 DIMENSION (FIG. NO. DIM-TAPING-SOP8-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-14 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-16 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-28 DIMENSION (FIG. NO. DIM-TAPING-SOP28-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-23 DIMENSION (FIG. NO. DIM-TAPING- SOT23-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-223 DIMENSION (FIG. NO. DIM-TAPING-SOT223-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-25 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-26 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-89 DIMENSION (FIG. NO. DIM-TAPING-SOT89-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-252 DIMENSION (FIG. NO. DIM-TAPING-TO252-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-263 DIMENSION (FIG. NO. DIM-TAPING-TO263-0105-A)DIMENSION UTCUNISONIC TECHNOLOGIES CO., LTD.TAPING TSSOP-8 DIMENSION (FIG. NO. DIM-TAPING-TSSOP8-0105-A)。

常用电子元件封装及尺寸

常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

芯片封装大全(图文对照

芯片封装大全(图文对照但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改良方式，它们在减小引脚节距和增加体积方面作了不少改良，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔拔出方式，因此使它的运用遭到很大限制。

为打破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因此引脚数可高达500条～600条。

随着外表装置技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，外表装置技术可节省空间，提高功用，且可放置在印刷电路板的上下两面上。

SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需求插座。

它的引脚节距也从DIP的2.54 mm减小到1.77mm。

后来有SSOP和TSOP改良型的出现，但引脚数仍遭到限制。

QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可任务在较高频率。

引脚节距进一步降低到1.00mm，以致0.65 mm和0.5 mm，引脚数可达500条，因此这种封装方式遭到普遍欢迎。

但在管脚数要求不高的状况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装方式，也是目前消费最多的一种封装方式。

方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。

必需采用SMT(外表装置技术)停止焊接。

操作方便，牢靠性高。

芯片面积与封装面积的比值较大。

小型外框封装-SOP (Small Outline Package)[特点] 适用于SMT装置布线，寄生参数减小，高频运用，牢靠性较高。

引脚离芯片较远，成品率添加且本钱较低。

芯片面积与封装面积比值约为1:8小尺寸J型引脚封装-SOJ (Smal Outline J-lead)有引线芯片载体-LCC (Leaded Chip Carrier)据1998年统计，DIP在封装总量中所占份额为15%，SOP在封装总量中所占57%，QFP那么占12%。

各种封装外形尺寸

电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

常见IC封装尺寸

常用封装尺寸
３
DIP16
常用封装尺寸
４
DIP18
常用封装尺寸
５
DIP20
常用封装尺寸
６
DIP24S（SKDIP24）
常用封装尺寸
７
DIP28（DIP28W）
常用封装尺寸
８
SDIP28
常用封装尺寸
９
SDIP30
常用封装尺寸
１０
SOP 类（SOIC）
SOP8
常用封装尺寸
１１
SOP16
常用封装尺寸
页码 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
说明：所有尺寸标注的单位都是 mm（毫米），引脚中心间距总是标称值，没有误差，除此之外的尺寸误差不大于±0.5mm。
常用封装尺寸
２
DIP 类（PDIP）
DIP8
·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ················· ·················· ·················

常用的RC封装尺寸

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。

有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。

电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

芯片常用封装及尺寸说明

A、常用芯片封装介绍来源：互联网作者：关键字：芯片封装1、BGA 封装 (ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配 LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚 LSI 用的一种封装。

封装本体也可做得比 QFP(四侧引脚扁平封装)小。

例如，引脚中心距为的360 引脚 BGA 仅为31mm 见方;而引脚中心距为的304 引脚 QFP 为40mm 见方。

而且 BGA 不用担心 QFP 那样的引脚变形问题。

该封装是美国 Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为，引脚数为225。

现在也有一些 LSI 厂家正在开发500 引脚的 BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国 Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为 GPAC(见 OMPAC 和 GPAC)。

2、BQFP 封装 (quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和 ASIC 等电路中采用此封装。

引脚中心距，引脚数从84 到196 左右(见QFP)。

3、碰焊 PGA 封装 (butt joint pin grid array)表面贴装型 PGA 的别称(见表面贴装型 PGA)。

4、C-(ceramic) 封装表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷 DIP。

是在实际中经常使用的记号。

电阻、电容、二极管、IC等规格、封装、尺寸

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

元件封装型号及尺寸

元件封装型号及尺寸零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44D－37D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

各种封装外形尺寸

电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

常用元器件封装尺寸

AXIAL - 两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）AXIAL-0.4 1A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16，后面的数字显然是管脚数。

贴片485芯片有SOIC-8S，管脚排布更密了。

TO - 直插直插三极管用的是TO-92，普通直插7805电源芯片用TO-220，类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚，用TO-220T。

贴片的2576看起来像D-PAK，但却是TO-263，奇怪。

它有五个管脚，再加上一个比较大的地。

SOT - 表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223，加上地共有四个引脚。

D-PAK - 表贴贴片的7805电源芯片就用这个封装，有一个面积比较大的地，还有两个引脚分别是输入和输出。

TQFP - 表贴芯片一直在用的贴片avr单片机芯片就是TQFP的，比如mega8用TQFP-32。

管脚数少的avr比如tiny13，则采用soic封装。

atmel的7s64 ARM芯片用了LQFP-64，似乎管脚排列更紧密了。

见过有一款国内的soic 51芯片用了PQFP-64，管脚排布比TQFP紧密。

DB99针串口座，这个也是必须要有的。

===============其他尚未未整理的内容============PZ-4 四位排阻RW 精密电位器TO-92 直插三极管SOT-23 贴片三极管；贴片场效应管RB-.1/.2，.1/.3，.2/.4，.2/.5，.3/.6直插电解电容RB-3/6 LM2575专用电感(330uH直插)CAPT-170 贴片电解电容10uF/25VLED-3 直插发光二极管DAY-4 四位八字LED管电源ICD-PAK 贴片7805TO-220 直插7805TO-92 直插78L05SOT-223 LM1117，3.3V贴片TO-263 LM2575贴片TO-220T LM2575直插 2575有五个脚； 2576和2575封装一样（插、贴），区别是2576开关、2575线性。

芯片常用封装及尺寸说明

A、常用芯片封装介绍来源：互联网作者：关键字：芯片封装1、BGA 封装(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配 LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚 LSI 用的一种封装。

封装本体也可做得比 QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方;而引脚中心距为0.5mm 的304 引脚 QFP 为40mm 见方。

而且 BGA 不用担心 QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为225。

现在也有一些 LSI 厂家正在开发500 引脚的 BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国 Motorola 公司把用模压树脂密封的封装称为 OMPAC，而把灌封方法密封的封装称为 GPAC(见 OMPAC 和 GPAC)。

2、BQFP 封装(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和 ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见 QFP)。

3、碰焊PGA 封装(butt joint pin grid array)表面贴装型 PGA 的别称(见表面贴装型 PGA)。

4、C-(ceramic) 封装表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷 DIP。

封装尺寸与功率及封装的对应关系

贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.10封装尺寸与功率有关通常如下：英制功率W0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD 类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
