固态继电器工作原理解析

固态继电器工作原理解析

固态继电器工作原理解析固态继电器(Solid State Relay,SSR)是一种电子开关设备,用于控制电流的流动。

与传统的机械继电器相比,固态继电器没有机械部件,并且具有更高的工作速度、更长的寿命和更好的可靠性。

固态继电器主要由输入电路、控制电路和输出电路组成。

1.输入电路:输入电路是控制固态继电器的关键部分。

它接收来自控制信号源的电流或电压,并将其转化成适合控制电路使用的信号。

输入电路通常由光电耦合器组成,光电耦合器使用光学器件将电信号与光信号隔离,避免了电气噪声和电磁干扰的影响。

2.控制电路:控制电路是固态继电器的核心部分。

它接收来自输入电路的信号,并通过内部的晶体管、触发电路等元件将信号转换成适合驱动输出电路的电流或电压。

控制电路通常使用半导体器件如晶体管和集成电路来实现信号的放大、滤波和保护等功能。

3.输出电路:输出电路是固态继电器实现电流开关的关键部分。

它通常由半导体开关元件(例如二极管、晶闸管或场效应管等)组成,这些元件可以根据控制电路的信号来开关电流通路。

输出电路通常具有较低的导通电阻和较高的绝缘电阻,以确保稳定和可靠的电流流动。

1.开通状态:当输入电路接收到控制信号时,控制电路解析信号并通过内部的电子元件将信号放大到足以驱动输出电路的电流或电压。

输出电路中的半导体开关元件处于导通状态,电流可以顺利通过继电器,从而实现电路的通断控制。

2.断开状态:当输入电路断开控制信号时,控制电路停止放大信号并控制输出电路断开。

输出电路中的半导体开关元件处于关断状态,电路中的电流无法流通,从而实现电路的断开。

1.快速工作:相对于机械继电器,固态继电器具有更快的开关速度。

它们没有机械运动部件,因此开关时间更短,响应速度更快。

2.长寿命:固态继电器的寿命通常比机械继电器更长。

它们没有机械磨损的问题,可以长时间稳定工作。

3.可靠性高:固态继电器具有较高的可靠性,不易受到外部环境的影响。

它们能够抵抗冲击、振动和电磁干扰等,可以在恶劣的工作环境下使用。

固态继电器的分类与工作原理

固态继电器的分类与工作原理

固态继电器的分类与工作原理固态继电器(Solid State Relay,简称SSR)是一种无触点的电子开关,它通过半导体元件来实现电气信号的转换和控制,具有可靠性高、体积小、寿命长等优点。

固态继电器的分类主要包括驱动方式、开关方式和电气连接方式。

1.驱动方式分类:-常开型:工作时继电器的触点始终处于导通状态,只有收到控制信号后才会断开。

-常闭型:工作时继电器的触点始终处于断开状态,只有收到控制信号后才会闭合。

-双向型:既可以常开,也可以常闭,通过控制信号实现转换。

2.开关方式分类:-零电压开关:只在电源交流电压过零点时闭合,可以减小开关产生的干扰和接触电流峰值。

-非零电压开关:可以在电源电压波形的任意时间点进行开关操作,但会产生更大的电流峰值和干扰。

3.电气连接方式分类:-串联型:继电器的负载与驱动电源串联连接,可以通过继电器来控制负载的通断。

-并联型:继电器的负载与驱动器并联连接,可以通过继电器来对负载进行调整或保护。

1.控制信号输入:通过电路调节控制信号电流的大小,将控制信号输入到固态继电器。

2.光电隔离(光电三端子型SSR):固态继电器中的光电三端子将输入的控制信号转换为光信号,使得输入和输出之间实现电隔离。

光电耦合器的输入端通过控制信号电流激活光发射二极管,产生光信号。

3.光信号转换(光电三端子型SSR):光信号进入光检测二极管,使其电导增加,形成与光发射二极管相对应的电流变化。

光电三端子通过这种光信号转换,实现了输入信号的非接触隔离。

4.控制信号放大(FET型SSR):固态继电器通过驱动电路将输入信号的电流转换为电压信号,驱动场效应晶体管(FET)。

控制信号电压的大小决定了FET的导通程度,从而控制FET管脚之间的通断。

5.开关操作:在光电隔离或FET控制之后,固态继电器会根据输入信号的状态进行开关操作。

当控制信号激活固态继电器时,输出与输入之间的电路就会通断,控制负载的开关与输出状态。

固态继电器原理及应用电路

固态继电器原理及应用电路

固态继电器原理及应用电路固态继电器是一种用固态电子元件代替机械触点的继电器。

它由固态电子开关、输入电路、输出电路三部分组成。

固态继电器工作原理与普通继电器类似,但由于使用了固态电子元件,因此具有更快的响应速度、更高的可靠性和更长的使用寿命。

固态继电器的输入电路通常是一个光电耦合器,其原理是利用光电转换效应实现输入信号与输出电路之间的隔离。

输入信号经过光电耦合器后,可以将光电转换器上的发光二极管(LED)发射的光信号转换为输出电路上的接收器上的光电三极管(Phototransistor)中的电流信号。

固态继电器的输出电路通常由半导体开关电路构成,可以是晶体管、场效应晶体管、双向三极管等。

当光电三极管中的电流达到一定程度时,输出电路上的半导体开关就会通电,使得输出电路上的负载得到驱动。

可以根据需要选择不同的功率输出电路来适应不同的负载要求。

1.自动化控制系统:固态继电器可以广泛应用于各种自动化控制系统中,如工业自动化控制系统、智能家居控制系统等。

通过控制输入信号的电平,可以实现对输出负载的开关控制。

2.电力控制系统:固态继电器可以在电力控制系统中起到重要作用。

例如,在电力系统的电力开关控制中,可以使用固态继电器来实现对电阻、电容、电感等电力元件的开关控制。

3.电子设备:固态继电器可以广泛应用于电子设备中,如计算机、通信设备、医疗设备等。

通过固态继电器的开关控制,可以实现电子设备的电源开关、电路切换等功能。

4.高频电路:固态继电器由于具有快速响应速度和低损耗特性,适用于高频电路的开关控制。

例如,在射频电路中,可以使用固态继电器来实现对高频信号的开关控制。

总之,固态继电器具有快速响应速度、高可靠性和长使用寿命的优点,广泛应用于各种控制系统和电子设备中。

随着固态电子技术的不断进步和应用领域的扩大,固态继电器在未来的应用前景将会更加广阔。

led固晶机原理

led固晶机原理

led固晶机原理LED固晶机是一种专门用于固定LED芯片在基板上的设备。

它采用了先进的技术,以确保LED芯片与基板之间的精确定位和牢固固定。

本文将介绍LED固晶机的原理和工作过程。

一、LED固晶机的原理LED固晶机的原理基于精密的工程设计和控制系统。

它主要由机械结构、光学系统、控制系统和供料系统组成。

1. 机械结构:LED固晶机的机械结构是实现芯片与基板精确定位和固定的关键部分。

它通常包括XY平台、压力控制装置和固晶装置。

XY平台用于控制芯片的位置,确保其与基板对齐。

压力控制装置用于施加适当的压力,使芯片与基板之间形成良好的接触。

固晶装置用于固定芯片在基板上。

2. 光学系统:LED固晶机的光学系统用于实时监测和调整芯片的位置。

它通常包括显微镜和图像处理系统。

显微镜用于放大芯片和基板的图像,使操作人员能够清楚地观察到它们的位置和对准情况。

图像处理系统则用于分析和处理这些图像,以提供精确定位和校准的反馈。

3. 控制系统:LED固晶机的控制系统是整个设备的核心部分。

它可以实现对机械结构、光学系统和供料系统的精确控制。

通过控制系统,操作人员可以设定芯片的位置、压力和固晶参数等,以确保芯片的准确固定。

4. 供料系统:LED固晶机的供料系统用于将LED芯片和基板供给到固晶位置。

通常采用自动供料的方式,以提高生产效率和一致性。

供料系统通常包括送料器和传送带等部件,可根据需要调整供料速度和位置。

二、LED固晶机的工作过程LED固晶机的工作过程通常分为以下几个步骤:1. 准备工作:操作人员需要将LED芯片和基板准备好,确保其质量和正确性。

同时,需要调整固晶机的参数和设置,以适应不同尺寸和要求的芯片和基板。

2. 进料和定位:将LED芯片和基板放置在供料系统中,然后启动设备。

供料系统会将芯片和基板传送到固晶位置,并通过XY平台实现精确的定位。

光学系统会实时监测并反馈芯片和基板的位置情况。

3. 压力固晶:当芯片和基板对齐后,压力控制装置会施加适当的压力,使芯片与基板之间形成良好的接触。

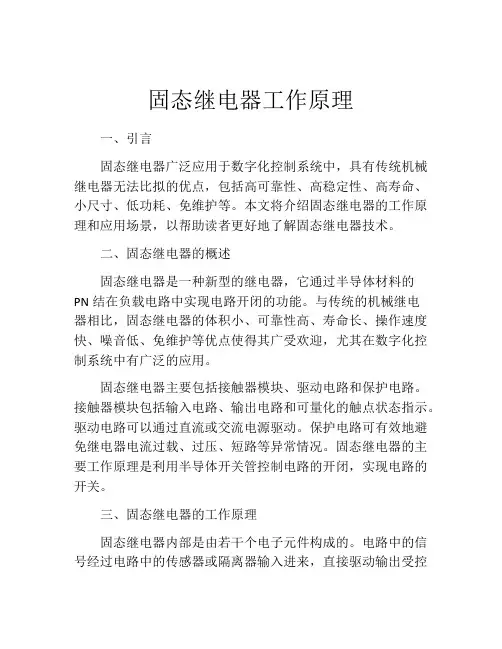

固态继电器工作原理

固态继电器工作原理

固态继电器工作原理一、引言固态继电器广泛应用于数字化控制系统中,具有传统机械继电器无法比拟的优点,包括高可靠性、高稳定性、高寿命、小尺寸、低功耗、免维护等。

本文将介绍固态继电器的工作原理和应用场景,以帮助读者更好地了解固态继电器技术。

二、固态继电器的概述固态继电器是一种新型的继电器,它通过半导体材料的PN结在负载电路中实现电路开闭的功能。

与传统的机械继电器相比,固态继电器的体积小、可靠性高、寿命长、操作速度快、噪音低、免维护等优点使得其广受欢迎,尤其在数字化控制系统中有广泛的应用。

固态继电器主要包括接触器模块、驱动电路和保护电路。

接触器模块包括输入电路、输出电路和可量化的触点状态指示。

驱动电路可以通过直流或交流电源驱动。

保护电路可有效地避免继电器电流过载、过压、短路等异常情况。

固态继电器的主要工作原理是利用半导体开关管控制电路的开闭,实现电路的开关。

三、固态继电器的工作原理固态继电器内部是由若干个电子元件构成的。

电路中的信号经过电路中的传感器或隔离器输入进来,直接驱动输出受控的二极管或晶体管,以控制输出载荷的开关。

固态继电器的工作原理主要以控制电路和负载电路为主。

1. 控制电路控制电路为固态继电器提供输入信号,通过适当的输入电信号来控制半导体开关管的导通和截止。

当控制电路输入电信号,控制电路输出的光耦器就会被激活,将电信号的信息从输入电路传输到后面的开关电路。

2. 负载电路负载电路是固态继电器的输出部分,电路的输出状态控制了开关电路,并影响负载电路的工作状态。

负载电路通常有两个状态:开路和闭路。

当半导体开关管不导通时,负载电路处于开路状态,输出信号被隔离;当半导体开关管导通时,负载电路处于闭路状态,输出信号被传输到负载电路中。

3. 半导体开关管半导体开关管是固态继电器的核心组件,主要由P型半导体和N型半导体组成,在PN结处形成一个整流桥。

当控制电路输出光耦信息时,半导体开关管发出驱动信号,通过半导体开关管的导通/截止控制电路的开闭,控制电流正常流通或者被切断。

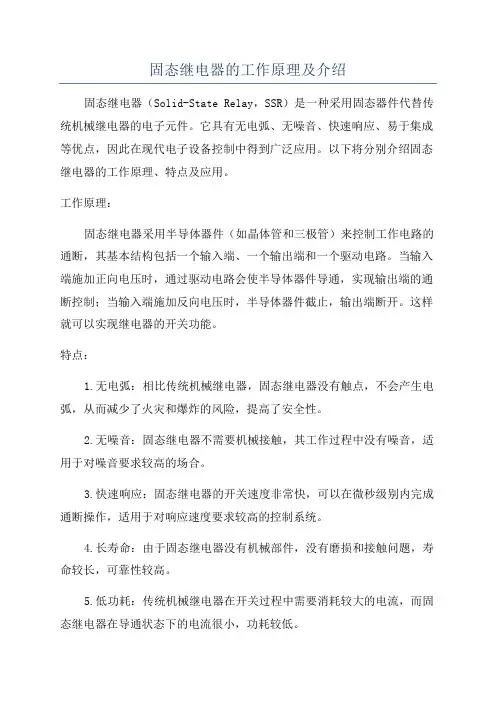

固态继电器的工作原理及介绍

固态继电器的工作原理及介绍

固态继电器的工作原理及介绍固态继电器(Solid-State Relay,SSR)是一种采用固态器件代替传统机械继电器的电子元件。

它具有无电弧、无噪音、快速响应、易于集成等优点,因此在现代电子设备控制中得到广泛应用。

以下将分别介绍固态继电器的工作原理、特点及应用。

工作原理:固态继电器采用半导体器件(如晶体管和三极管)来控制工作电路的通断,其基本结构包括一个输入端、一个输出端和一个驱动电路。

当输入端施加正向电压时,通过驱动电路会使半导体器件导通,实现输出端的通断控制;当输入端施加反向电压时,半导体器件截止,输出端断开。

这样就可以实现继电器的开关功能。

特点:1.无电弧:相比传统机械继电器,固态继电器没有触点,不会产生电弧,从而减少了火灾和爆炸的风险,提高了安全性。

2.无噪音:固态继电器不需要机械接触,其工作过程中没有噪音,适用于对噪音要求较高的场合。

3.快速响应:固态继电器的开关速度非常快,可以在微秒级别内完成通断操作,适用于对响应速度要求较高的控制系统。

4.长寿命:由于固态继电器没有机械部件,没有磨损和接触问题,寿命较长,可靠性较高。

5.低功耗:传统机械继电器在开关过程中需要消耗较大的电流,而固态继电器在导通状态下的电流很小,功耗较低。

6.易于集成:固态继电器的体积小、重量轻,可以方便地集成到电路板上,节省空间和成本。

应用:1.微控制器和PLC控制系统:固态继电器可以作为开关或传感器的接口,实现机器控制、工艺控制等任务。

2.电机控制:固态继电器可以控制电机的启动、制动和转向,实现电动机的正反转和速度控制。

3.灯光控制:固态继电器可以控制灯光的开关和亮度调节,应用于舞台照明、室内照明等场合。

4.加热控制:固态继电器可以用于控制加热装置的通断和功率调节,例如电热炉、电热水器等。

5.温度控制:固态继电器可以根据温度传感器的信号来控制加热或冷却装置的运行,实现温度控制。

6.电力分配:固态继电器可以用于电力系统的分配和保护,例如控制电源输出、断路器保护等。

常用电气控制原理-V1

常用电气控制原理-V1

常用电气控制原理-V1
正文:
随着科技的不断发展,电气控制在各个行业中都扮演着越来越重要的
角色。

在这个过程中,我们需要了解一些基本的电气控制原理,下面
将对这些原理进行重新整理。

一、开关控制原理
开关控制原理是电气控制中最基础的原理之一。

它通过控制开关的通
断来实现对电路中各种设备的控制。

其中,常用的开关包括刀闸、空
气开关、熔断器等。

通过对开关通断的控制,可以实现对电路中设备
的保护和控制。

二、定时控制原理
定时控制原理是指通过设置定时器来控制电路中设备的启停。

这种控
制方法广泛应用于生产线、机器人等自动化设备中。

在定时控制时,
要根据所需控制的设备来选择定时器的类型,并设置合适的时间参数。

三、信号控制原理
信号控制原理是通过信号的传递来实现电气控制。

信号控制可以分为
数字信号控制和模拟信号控制两种方式。

数字信号控制一般使用的是
数字信号处理器(DSP)和程序控制器,模拟信号控制则使用模拟电路和
模拟调节器等设备。

四、保护控制原理
保护控制原理是指通过设置保护设备来保护电路中的其他设备免受电
力电路故障的影响。

常用的保护设备包括熔断器、接触器、断路器等。

通过这些保护设备的设置,可以有效地保障设备的安全运行。

以上就是电气控制中常用的几种控制原理。

在实际的电气控制中,我
们可以根据不同的需求来选择相应的控制方式。

同时,在执行控制任
务时,我们也要注意合理的安排电路,以确保各个设备之间的协调和
通信。

固态继电器的工作原理和应用范围

固态继电器的工作原理和应用范围

固态继电器的工作原理和应用范围工作原理固态继电器是一种电子开关装置,其工作原理是通过半导体器件控制电路的开关状态。

相比于传统的机械继电器,固态继电器具有更快的响应速度、更小的尺寸、更长的使用寿命和更高的可靠性。

固态继电器的主要工作原理包括以下几个方面:1.光耦隔离:固态继电器使用光耦隔离技术,将输入端和输出端通过光耦隔离元件隔开,可以防止输入端的电气干扰对输出端的影响,提高电路的稳定性和可靠性。

2.触发控制:固态继电器的输入端通过电流或电压的变化来触发装置的开关行为。

当输入端的信号满足触发条件时,固态继电器会将输出端的电路连接或断开,实现对电路的控制。

3.半导体输出:固态继电器的输出端使用半导体器件(如双向可控硅)来实现对电路的开关控制。

这种半导体输出有较低的导通电阻和较高的绝缘电阻,提高了继电器的工作效率和可靠性。

4.过载保护:固态继电器通常具有过载保护功能,当输出端的电流超过额定值时,继电器会自动断开输出端,以保护电路和继电器本身的安全。

应用范围固态继电器广泛应用于各个领域的电路控制和电力控制中。

以下是固态继电器的常见应用范围:1. 工业自动化•数控设备:固态继电器可用于控制数控机床、数控车床、加工中心等设备的电路,实现自动化控制和精确操作。

•自动化生产线:固态继电器可以控制自动化生产线的各个工作部件,如输送带、机械臂、分拣器等,提高生产效率和生产质量。

•焊接设备:固态继电器可用于控制电阻焊接机、大功率脉冲焊接机等,实现精确的焊接操作和工艺控制。

2. 动力控制•电动汽车充电桩:固态继电器可用于电动汽车充电桩中的电力控制,实现对电流和电压的稳定调节,提高充电效率和安全性。

•电动机控制:固态继电器可用于电动机的启动、停止和转向控制,实现对电动机的精确控制和保护。

•照明控制:固态继电器可用于室内外照明系统的开关控制,实现照明的智能化管理和节能控制。

3. 温度控制•温度控制器:固态继电器可用于温度控制器中的温度调节和温控开关,实现对温度的精确控制和保护。

固态继电器原理及应用电路8页word文档

固态继电器原理及应用电路8页word文档

固态继电器原理及应用电路下面以交流型的SSR为例来说明它的工作原理,图1是它的工作原理框图,图1中的部件①-④构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件。

工作时只要在A、B 上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能,其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电)联系,以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。

触发电路的功能是产生合乎要求的触发信号,驱动开关电路④工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。

所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。

这种设计能防止高次谐波的干扰和对电网的污染。

吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的,一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。

图2是一种典型的交流型SSR的电原理图。

直流型的SSR与交流型的SSR相比,无过零控制电路,也不必设置吸收电路,开关器件一般用大功率开关三极管,其它工作原理相同。

不过,直流型SSR在使用时应注意:①负载为感性负载时,如直流电磁阀或电磁铁,应在负载两端并联一只二极管,极性如图3所示,二极管的电流应等于工作电流,电压应大于工作电压的4倍。

②SSR工作时应尽量把它靠近负载,其输出引线应满足负荷电流的需要。

固态继电器工作原理及使用应注意事项

固态继电器工作原理及使用应注意事项

固态继电器工作原理及使用应注意事项固态继电器的工作原理:固态继电器它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。

固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关;是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。

固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

优点缺点:1、优点(1)高寿命,高可靠:固态继电器没有机械零部件,由固体器件完成触点功能,由于没有运动的零部件,因此能在高冲击,振动的环境下工作,由于组成固态继电器的元器件的固有特性,决定了固态继电器的寿命长,可靠性高。

(2)灵敏度高,控制功率小,电磁兼容性好:固态继电器的输入电压范围较宽,驱动功率低,可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。

(3)快速转换:固态继电器因为采用固体器件,所以切换速度可从几毫秒至几微秒。

(4)电磁干扰小:固态继电器没有输入“线圈”,没有触点燃弧和回跳,因而减少了电磁干扰。

大多数交流输出固态继电器是一个零电压开关,在零电压处导通,零电流处关断,减少了电流波形的突然中断,从而减少了开关瞬态效应。

2、缺点(1)导通后的管压降大,可控硅或双向控硅的正向降压可达1~2V,大功率晶体管的饱和压降也在1~2V之间,一般功率场效应管的导通电阻也较机械触点的接触电阻大。

(2)半导体器件关断后仍可有数微安至数毫安的漏电流,因此不能实现理想的电隔离。

固态继电器(3)由于管压降大,导通后的功耗和发热量也大,大功率固态继电器的体积远远大于同容量的电磁继电器,成本也较高。

(4)电子元器件的温度特性和电子线路的抗干扰能力较差,耐辐射能力也较差,如不采取有效措施,则工作可靠性低。

交流固态继电器的工作原理

交流固态继电器的工作原理

交流固态继电器的工作原理
固态继电器是一种电子开关设备,它不像传统的机械继电器使用继电器线圈和机械触点进行开关操作,而是使用半导体器件来实现开关功能。

固态继电器通常由输入端、输出端和控制电路组成。

输入端接收控制信号,控制电路会通过对输入信号的处理来控制输出端的开关操作。

输出端通常是由一个或多个半导体开关器件组成(如晶体管、场效应管、二极管等),当控制电路接收到合适的信号时,会激活通路使输出端导通(ON)或断开通路使输
出端截断(OFF)。

固态继电器的工作原理可以简单地描述为以下几个步骤:
1. 控制信号:输入端接收到控制信号,可以是电压、电流或数字信号等,用来控制继电器的开关操作。

2. 输入信号处理:控制电路对输入信号进行处理,如电压放大、滤波、比较等操作,以确保输入信号符合继电器的控制要求。

3. 输出控制:根据处理后的输入信号,控制电路会激活输出端的开关器件进行开关操作。

当需要导通时,开关器件会使输出端通路导通(ON);当需要截断时,开关器件会断开输出端
通路(OFF)。

4. 输出状态监测:固态继电器通常会内置输出状态监测功能,可以通过内部电路来检测输出端的导通或截断状态,并反馈给
控制电路。

这可以帮助确保继电器在故障状态下能够及时被检测到并进行相应的处理。

固态继电器相较于传统机械继电器具有响应速度快、寿命长、抗振动、抗干扰等优点,广泛应用于自动化控制系统、电力电子设备、通讯设备等领域。

工业级固态继电器工作原理

工业级固态继电器工作原理

工业级固态继电器工作原理
固态继电器是一种电子开关设备,用来控制电路的开关。

工业级固态继电器是
指能够在工业环境下稳定运行的固态继电器,具有更高的可靠性和耐用性。

本文将介绍工业级固态继电器的工作原理。

简介
工业级固态继电器由一个输入控制电路和一个输出功率电路组成。

输入控制电
路通常采用光耦隔离技术,用来接收外部控制信号,并控制输出功率电路的导通和截止。

输出功率电路则由一对双向可控硅(Triac)或晶闸管组成,用来实现电路
的开关功能。

工作原理
1.当输入控制电路接收到一个适当的控制信号时,内部光耦隔离器件将
被激活,导通输出功率电路。

2.输出功率电路中的双向可控硅或晶闸管将闭合,使电路通电,负载开
始工作。

3.当控制信号消失时,输入控制电路停止输出,光耦隔离器件不再激活,
输出功率电路断开,电路断开,负载停止工作。

4.由于固态继电器不含机械部件,因此具有快速开关速度、低噪音和长
寿命等特点。

同时,固态继电器还具有较高的绝缘强度和抗干扰能力,适用于工业领域的各种复杂环境。

应用领域
工业级固态继电器广泛应用于工业自动化控制系统中,如温度控制、照明控制、电机控制等。

另外,由于固态继电器具有较高的可靠性和寿命,还被广泛应用于医疗设备、通信设备等领域。

总结
工业级固态继电器是一种重要的电子开关设备,通过内部控制电路和输出功率
电路实现电路的开关控制。

其工作原理简单清晰,具有快速、可靠、耐用等特点,适用于各种工业场景。

以上便是工业级固态继电器的工作原理介绍,希望对您有所帮助。

固晶机工程师培训资料

固晶机工程师培训资料

关注厂商提供的软件更新,及时更新固晶 机的控制系统软件,以优化设备性能,提 升设备稳定性。
05
固晶机工程师素质与技能提升
工程师的职业道德与素养
诚实守信
工程师应遵守职业道德,保持诚 实、守信,对工作和客户负责。
责任意识
具备强烈的责任心,对工作成果负 责,积极解决工作中出现的问题。
精益求精
追求技术精湛,关注细节,不断提 升自身技能水平。
识面。
参加培训
积极参加公司组织的培训活动 ,汲取专业知识与经验。
行业交流
参与行业交流活动,与同行探 讨技术问题,共享经验,共同
成长。
跟踪前沿技术
关注行业前沿动态,学习新技 术、新方法,保持技术敏锐度

THANKS
感谢观看
固晶机的维护与保养
定期清洁
润滑保养
定期清理固晶机表面灰尘和杂物,保持设 备清洁,防止灰尘等杂物对设备性能产生 影响。
对固晶机的滑动部位、轴承等定期进行润 滑保养,确保设备在良好状态下运行,延 长设备使用寿命。
部件检查
软件更新
定期检查固晶机关键部件的磨损情况,如 有需要及时进行部件更换,以防设备在运 行过程中出现故障。
首先检查电源是否正常连接 ,其次检查控制面板是否有 故障提示,最后检查电机等
关键部件是否正常工作。
故障二
固晶机精度下降
排查方法
检查固晶机各部件的紧固情况,查看是否 有松动;检查定位系统是否正常,如有需 要可进行校准。
故障三
固晶过程中出现异常声音
排查方法
立即停止设备,检查是否有部件损坏,查 看传动系统、电机等是否有异常,如有部 件损坏需及时更换。
03
固晶机操作与调试

固态继电器的分类与工作原理

固态继电器的分类与工作原理

固态继电器的分类与工作原理固态继电器( ,缩写)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。

尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。

主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。

固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。

固态继电器的输入电路多为直流输入,个别的为交流输入。

直流输入电路又分为阻性输入和恒流输入。

阻性输入电路的输入控制电流随输入电压呈线性的正向变化。

恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。

固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。

隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。

常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。

高频变压器耦合,是在一定的输入电压下,形成约的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。

功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。

触发电路的作用是给输出器件提供触发信号。

固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。

输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。

目前,各种固态继电器使用的输出器件主要有晶体三极管()、单向可控硅(或)、双向可控硅()、场效应管()、绝缘栅型双极晶体管()等。

固态继电器原理固态继电器( , )是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。

相对于以往的“线圈—簧片触点式”继电器( , ),没有任何可动的机械零件,工作中也没有任何机械动作,具有超越的优势,如反应快、可靠度高、寿命长(的开关次数可达"次,比一般的高出百倍)、无动作噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性。

固晶机的工作原理

固晶机的工作原理

我做邦定也有三年多了,多少也还是有点经验和心得.不过,咋一说原理,还有点犯晕.如果说得不好,还请包涵!自动固晶机主要是有两个主要部分,一个PC的contronl(控制)系统,一个是PRS (图像识别处理系统),分别由两个主机单独控制.作业前首先要对作业材料的PR系统进行调校,设定好程式.接着要对作业材料硅片的拾取参数,工作台的放晶参数,顶针参数调到合适位置,参数设置不当会引起不良.还有一个重要的就是机器的bondhead上吸嘴,顶针,与其对应的摄像机的十字光标要在一线上,否则不能正常作业,就是通常说的三点要在一线上.具体方面有不少细节的要注意的东西,当你接触到了自己就会慢慢清楚了,在这就说这么多了,希望能对你有点帮助.。

固晶机的机械原理

固晶机的机械原理

固晶机的机械原理
固晶机是一种用于固定晶体的机械装置,主要用于在实验室或工业生产中,将晶体固定在特定位置,以便进行后续的实验或加工。

固晶机的机械原理主要包括以下几个方面:
1. 夹持机构:固晶机通常使用夹持机构来夹持晶体。

夹持机构通常由两个夹持臂组成,通过手动或自动调节夹持臂的位置和角度,夹持晶体并将其固定在所需的位置。

2. 平台调节机构:固晶机通常配备平台调节机构,用于调节晶体的位置和角度。

平台调节机构通常由精确的旋钮或螺杆组成,通过旋转或调节螺杆,可以精确地调节晶体的位置和角度。

3. 稳定装置:为了保持晶体的稳定性,固晶机通常配备稳定装置。

稳定装置通常由稳定支撑架或固定夹具组成,用于固定晶体,并防止其在实验或加工过程中发生移动或震动。

4. 控制系统:固晶机通常配备控制系统,用于控制夹持机构、平台调节机构和稳定装置的运动。

控制系统通常由电动机、传感器和控制电路组成,通过输入控制信号,可以精确地控制夹持机构、平台调节机构和稳定装置的运动。

总之,固晶机的机械原理主要是通过夹持机构、平台调节机构、稳定装置和控制系统的配合,实现对晶体的夹持、位置和角度调节以及稳定固定的功能。

这样可以确保晶体在实验或加工过程中的稳定性和精确性。

固晶机运动控制算法

固晶机运动控制算法

固晶机运动控制算法1. 简介固晶机是一种用于半导体封装领域的设备,主要用于将芯片与封装材料固定在一起。

固晶机运动控制算法是指控制固晶机运动的算法,包括运动规划、路径生成、轨迹控制等方面的内容。

本文将详细介绍固晶机运动控制算法的原理和实现方法。

2. 运动规划运动规划是固晶机运动控制算法的第一步,其目的是确定固晶机的运动路径和速度曲线。

常用的运动规划方法有插补法、优化法等。

2.1 插补法插补法是一种常用的运动规划方法,其基本思想是通过插值计算出固晶机每个时刻的位置和速度。

常见的插补法有线性插值、圆弧插值等。

2.1.1 线性插值线性插值是最简单的插补法之一,它通过计算两个点之间的直线来确定中间点的位置和速度。

具体计算方法如下:假设起始点为(x0,y0),终点为(x1,y1),时间间隔为t,则在时间t时刻的位置为(x,y),速度为(v x,v y),计算公式如下:$$ x = x_0 + (x_1 - x_0) \cdot t \\ y = y_0 + (y_1 - y_0) \cdot t \\ v_x = \frac{x_1 - x_0}{t} \\ v_y = \frac{y_1 - y_0}{t} $$2.1.2 圆弧插值圆弧插值是一种更复杂的插补法,它通过计算两个点之间的圆弧来确定中间点的位置和速度。

具体计算方法如下:假设起始点为(x0,y0),终点为(x1,y1),圆心为(x c,y c),半径为r,时间间隔为t,则在时间t时刻的位置为(x,y),速度为(v x,v y),计算公式如下:$$ x = x_c + r \cdot \cos(\theta) \\ y = y_c + r \cdot \sin(\theta) \\v_x = -r \cdot \sin(\theta) \cdot \frac{d\theta}{dt} \\ v_y = r \cdot\cos(\theta) \cdot \frac{d\theta}{dt} $$其中,θ为圆弧的角度,dθ为角速度。

固晶机工作原理

固晶机工作原理

固晶机工作原理摘要:固晶机是在半导体工艺中用于将半导体材料固化冰箱表面的设备,它可以提供合适的温度条件来固化多层的半导体电路上的半导体元件,比如电子存储器,器件和集成电路。

本文将从基本原理、工作原理以及应用三个方面介绍半导体固晶机工作原理。

1、本原理半导体固晶机是一种高温加热装置,其工作原理是通过利用振荡系统控制电阻射灯发出的电磁能来加热夹具内的半导体物料。

它的工作原理是,当电流通过电阻射灯的灯丝时,产生大量的热量,这些热量将传递给夹具,从而加热夹具中的半导体材料。

夹具的温度调节器可以根据实际需要来控制夹具的温度,以保证半导体材料在正确的温度下固化冰箱表面。

2、工作原理半导体固晶机的工作原理是通过控制电阻射灯发出的电磁能来加热夹具内的半导体材料,从而使其固化冰箱表面。

这样,夹具内的半导体材料就可以在适当的温度下固化冰箱表面,从而实现对半导体元件的加工和制造。

确定夹具内半导体材料固化冰箱表面的温度,可以通过控制电阻射灯的电流来实现。

根据需要,可以控制电阻射灯的电流,从而使夹具内的材料达到适当的温度,从而实现固化冰箱表面的目的。

3、应用半导体固晶机的应用非常广泛,它可以用于将半导体材料固化在冰箱表面,使其形成完整的半导体电路,这些电路可以用于制作各种电子设备。

例如,可以利用半导体固晶机来制作电子存储器、器件、集成电路等半导体元件。

同时,固晶机还可以用于制作多层的半导体电路,它们可以用于计算机、智能手表、移动电话等电子设备的制造。

综上所述,半导体固晶机是在半导体工艺中用于将半导体材料固化冰箱表面的设备,其基本原理是通过振荡系统控制电阻射灯发出的电磁能来加热夹具内的半导体物料,从而使其固化冰箱表面,从而实现对半导体元件的加工和制造。

半导体固晶机的应用非常广泛,可以用于制作各种半导体电路。

固态继电器组成结构及工作原理2

固态继电器组成结构及工作原理2

固态继电器的组成结构及工作原理固态继电器由三部分组成:输入电路,隔离(耦合)和输出电路。

输入电路:按输入电压的不同类别,输入电路可分为直流输入电路,交流输入电路和交直流输入电路三种。

有些输入控制电路还具有与TTL/CMOS兼容,正负逻辑控制和反相等功能,可以方便的与TTL,MOS逻辑电路连接。

对于控制电压固定的控制信号,采用阻性输入电路。

控制电流保证在大于5mA。

对于大的变化范围的控制信号(如3~32V)则采用恒流电路,保证在整个电压变化范围内电流在大于5mA可靠工作。

隔离(耦合):固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种:光电耦合通常使用光电二极管—光电三极管,光电二极管—双向光控可控硅,光伏电池,实现控制侧与负载侧隔离控制;高频变压器耦合是利用输入的控制信号产生的自激高频信号经耦合到次级,经检波整流,逻辑电路处理形成驱动信号。

工作原理输出电路:固态继电器的功率开关直接接入电源与负载端,实现对负载电源的通断切换。

主要使用有大功率晶体三极管(开关管-Transistor),单向可控硅(Thyristor或SCR),双向可控硅(Triac),功率场效应管(MOSFET),绝缘栅型双极晶体管(IG BT)。

固态继电器的输出电路也可分为直流输出电路,交流输出电路和交直流输出电路等形式。

按负载类型,可分为直流固态继电器和交流固态继电器。

直流输出时可使用双极性器件或功率场效应管,交流输出时通常使用两个可控硅或一个双向可控硅。

而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。

交流固态继电器,按导通与关断的时机,可分为随机型交流固态继电器和过零型固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相固态继电器为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

KB-2600自动固晶机电气控制原理
[摘要]随着国民经济的发展和人民生活水平的提高,对电子产品的需求也越来越大,对产品的产量及可靠性都提出了更高的要求。

为了达到以上目的,大规模采用全自动的设备是电子行业发展的必然趋势。

KB-2600全自动固晶机是专为生产LED Lamp、7 Segment Display等所设计的固晶机,拥有精确、稳定的特性。

[关键词]KB-2600全自动固晶机PC控制伺服、步进电机
本机台所使用之电压为220V,若误触裸露电线将有致命的危险,必须有合格的电气工程师才可执行电气安装、测试、维修等工作,其余人员不得拆修任何电气零件。

一、系统原理说明
KB-2600固晶机将Sensor、开关等信号输给电脑,通过电脑的处理后输出信号给马达驱动器和电磁阀,使伺服马达带动各轴运动,实现对设备的全自动控制。

本论文对固晶机的电气控制部分进行说明,对固晶机的电气原理及如何实现动作有一定的了解。

二、KB-2600各模组功能说明
(一)Wafer XY-Table Unit(晶圆载台)
本模组的功能为承载晶圆(Wafer)作X-Y方向运动之用,适用之晶圆为6寸。

通过上方之视觉机构来确保裸晶之正确角度及位置,晶圆载台的移动由Servo马达搭配丝杆传动来实现。

(二)Die Eject Unit(顶针模组)
此模组主要功能在取晶过程中,顶起裸晶并与取放模组互相搭配,以完成取晶的动作,在取晶过程中,先利用真空将蓝膜(UVTape)吸住,再用伺服马达搭配顶出机构将顶针作顶出动作,使裸晶与蓝膜(UVTape)剥离,使取晶模组能顺利将裸晶带走,在顶针模组上方设置有防撞侦测感应装置,以确保机台运行的安全性。

(三)Pick&Place Unit (取放模组)
取放模组机构通过伺服马达,经皮带传动方式带动两个凸轮旋转,来控制取放机构所旋转之角度。

取放机构的主要分为取放裸晶用之取放臂及点胶用之点胶臂两部分。

在取放臂下方为吸嘴,用真空吸着之方式将裸晶从晶圆上剥离,并安装有高度教导Sensor,在取放过程中有真空Sensor检测裸晶是否脱离,面在置晶时有吹气功能,使裸晶顺利放到Lead frame(支架)上;点胶臂下方则安装一胶
针,作为点起银胶及将胶点至Leadframe(支架)上用。

通过螺丝来调整弹簧压缩量以控制bonding force(固晶力量)及点胶力。

(四)Dispenser(胶盘)机构
点胶盘运用马达及皮带传动使其旋转,并利用可调刮刀调整胶量。

由于点胶与取放机构为同步运动,点胶臂顺利将银胶点放在Lead frame(支架)上。

(五)Feeder Unit(喂料机构)
此Feeder模组可放置2个固定Lead frame或基板之治具,置放方式为将治具放入穴槽中,将所需生产的Lead frame(支架)放置在基板上。

Feeder通过马达搭配丝杆的传动方式来控制X-Y方向之运动。

(六)Vision(视觉模组)
视觉模组主要由Wafer及feeder上方各一组CCD视觉及Wafer右上方监视模组所组成。

A.Wafer Table Vision(晶圆视觉)
Wafer Table Vision提供Wafer上裸晶X-Y方向及Q
角度的定位功能,通过电脑实现自动辨识、定位等。

通以确保取放模组能在正确状态下进行裸晶的抓取。

B.feederVision(导线架视觉)
feederVision提供Lead frame(支架)定位功能,通过电脑实现自动辨识、定位等。

在该视觉下方具有一LED光源,通过调整光源位置可进行对亮度的调整。

C.Wafer监视模组
此监视模组为高倍影像之独立系统,无电脑自动辨识、定位等功能。

主要用途为监看取放臂抓取裸晶时,其抓取状态是否顺利及是否会发生裸晶掉落的情形,同时也可监看顶针顶出状况及确认顶针模组与取晶位置的相对关系。

(七)电脑模组
电脑模组为本设备的核心部分,各Sensor、开关等信号通过I/O板实现输入输出。

feeder Vision(导线架视觉)、Wafer Table Vision(晶圆视觉)通过电脑视觉影像卡实现自动辨识、定位等。

电脑的四轴控制卡根据视觉影像卡的自动辨识、定位信号实现对各伺服驱动器控制。

三、KB-2600主要模组I/O说明
(一)Wafer XY-Table 各开关功能
WfTable主要功能是承载晶圆,经晶圆视觉将晶粒定位至取放臂取晶位置。

(a)输入开关功能说明
WfTable X Home : Wafer Table X轴原点感测器
WfTable Y Home : Wafer Table Y轴原点感测器
IP19:晶圆载台跟顶针机构防撞之感测器
(b)输出开关功能说明
OP06Wafer Table X Sevro ON:WfTable X Sevro 马达开启
OP07Wafer Table Y Sevro ON:WfTable Y Sevro 马达开启
(二)Pick&Place Unit (取放模组)各开关功能
Pick&Place 单元的主要功能是取置放晶粒,取起Wafef上之晶粒于导线架。

(A)输入开关功能说明
IP18 真空感测器:取放臂吸取晶粒检知用
IP17高度感测器:取放臂接触晶圆高度检知感测器。

IP19防撞感测器:晶圆载台与顶针座防撞检知
(B)输出开关功能说明
Op09 Pick&Place Sevro ON:取放臂Sevro马达开启
OP16真空电磁阀:真空电磁阀动作状态
OP17破真空电磁阀:破真空电磁阀动作状态
(三)Die Eject Unit((顶针单元)各开关功能
此模组主要功能在取晶过程中,顶起裸晶并与取放模组互相搭配,以完成取晶
的动作。

(a)输入开关功能说明
IP20 :Eject真空检知
EjectHome :顶针上、下运动原点感测器
(b)输出开关功能说明
OP08: Eject Sevro ON:顶针Sevro 马达开启
OP20顶针座真空电磁阀:顶针座真空电磁阀动作状态
(四)Feeder Unit(喂料机构)
Feeder主要功能是承载支架,经导线架视觉将支架的固晶点定位至取放臂置晶位置。

(a)输入开关功能说明
Feeder X Home : Feeder X轴原点感测器
Feeder X +OT: Feeder X轴顺向端限位感测器
Feeder X -OT: Feeder X轴逆向端限位感测器
Feeder Y Home : Feeder Y轴原点感测器
Feeder Y +OT: Feeder Y轴顺向端限位感测器
Feeder Y -OT: Feeder Y轴逆向端限位感测器
(b)输出开关功能说明
OP10 Feeder X Sevro ON :Feeder X Sevro 马达开启
OP11 Feeder Y Sevro ON:Feeder Y Sevro 马达开启
(五)其余各开关功能说明
(a)输入开关功能说明
IP00SYSVac:外部真空检知
IP01SYSAir:外部气压检知
IP02E STOP:设备紧急停止按钮
IP29AutoRun Start:自动运行开始开关
IP30AutoRun Stop:自动运行停止开关
(b)输出开关功能说明
OP00R LIGHT:红灯指示灯亮表示出现警报
OP01Y LIGHT:黄灯指示灯亮表示停止运行
OP02G LIGHT:绿灯指示灯亮表示正常运行
OP03BUZZER:报警用扬声器
OP04三色灯闪烁:表示设备出现了严重错误
四、KB-2600主要马达功能说明
1. 1 -X:Wafer Table X Sevro(晶圆X方向伺服马达)
2. 1 - Y:Wafer Table Y Sevro(晶圆Y方向伺服马达)
3.1 - Z:Eject Sevro(顶针伺服马达)
4.2 - X:Pick&Place (取放臂伺取马达)
5.2 - Y:Feeder X(喂料X方向伺服马达)
6.2 - Z:Feeder Y(喂料Y方向伺服马达)
7.2 - U:DIPMotor(点胶盘步进马达)
注:“本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文”。
