CAD使用进阶
cad进阶版练习题
cad进阶版练习题CAD（计算机辅助设计）是一种应用于工程设计和图形制作的软件工具，在建筑、机械、电子等领域得到广泛应用。
CAD的进阶版练习题可以帮助用户熟练掌握CAD软件的各种功能和技巧。
本文将提供一些CAD进阶版练习题，以帮助读者进一步提升在CAD设计方面的技能。
练习一：2D图形绘制在CAD软件中创建一个新的绘图文件，使用线段工具绘制一个矩形。
然后使用圆弧工具绘制一段圆弧，使其切割矩形，并将矩形切割成两部分。
利用文本工具添加一些文字标注，如图形的尺寸或说明。
最后保存文件并导出为图像。
练习二：多种线型和填充效果绘制一些不同样式的线段，如虚线、点线等，使图形更具有美观性和可读性。
另外，添加一些填充效果，如实心填充、阴影填充等，以增加图形的立体感和视觉效果。
练习三：图层管理创建多个图层，并设置不同的颜色和线型。
将绘制的图形分别放置在不同的图层上，以便在后续编辑和修改时更加方便。
通过管理图层的可见性和锁定状态，能够更好地控制图形的显示和编辑。
练习四：块和属性定义将一部分常用的图形或组合成为块，并为块定义一些属性，如尺寸、材料等信息。
通过使用块和属性定义，可以提高图形的重复使用性和可维护性。
在绘图过程中，可以直接插入该块并填写相应的属性值。
练习五：三维建模使用CAD软件的三维建模功能，绘制一个简单的立方体或其他常见的三维几何体。
掌握基本的三维操作，如拉伸、旋转、倾斜等，可以创建更加复杂的三维模型。
此外，可以尝试应用材质、光照等效果，使三维模型更加逼真。
练习六：变量和参数化设计在CAD软件中使用变量和参数，能够更快捷地进行设计和修改。
定义一些变量，并在图形设计时使用这些变量，如线段长度、圆的半径等。
通过更改变量的值，可以快速调整图形的尺寸，提高工作效率。
练习七：绘图标准和规范按照设计行业的绘图标准和规范，如ISO、ANSI等，进行CAD绘图。
了解和掌握标准的线型、字体、图层等设置，能够使绘图符合行业规范，方便与他人进行交流和协作。
精通CAD的10个技巧 从入门到高级
精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。
它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。
无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。
1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。
学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。
快捷键和鼠标操作是掌握这些技巧的关键。
2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。
合理设置和使用层，可以简化图纸的修改和管理过程。
确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。
3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。
将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。
了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。
4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。
通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。
5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。
了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。
6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。
根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。
将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。
7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。
学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。
8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。
确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。
《AutoCAD进阶教程》pdf 电子书
新输入。
6．多段线转换器
把老版本的 PLINE（重量级）改为轻量级 LWPLINE。 菜单〖附赠程序 BONUS〗Ö〖工具〗Ö〖多段线转换器〗 命令行：CONVERTPLINES © 相关程序文件：\BONUS\PLCONVRT.ARX ) 提示：不再被 200？版支持，另外轻量级多段线本身也有许多缺点，被认同感较低。
14
层 图层隔离\冻结\关闭\锁定\解锁 200?
14
块 列表显示外部参照和块图 元
200?
14
全部关闭、解冻
200?
14
编辑全局属性
200?
14
图层合并、删除
200?
分解属性为文字
200?
14
获得选择集
200?
14
多重图元拉伸
200?
14
选 上一次选择之外部分
择 栏选之外部分 工 窗口之外部分
交叉窗口之外部分 具

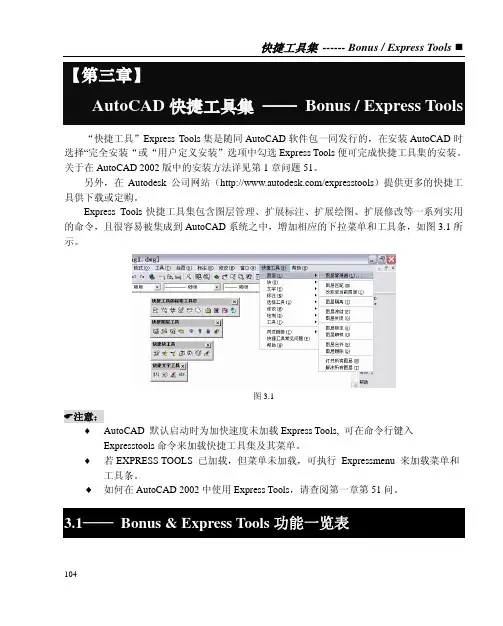

3.2——BONUS 与 EXPRESS TOOLS 的比较
AutoCAD R14 附赠程序（Bonus）是 2000 版快捷工具（Express Tools）的前身。程序 内容大体相似。为节省篇幅，提高阅读效率，本书后续的讲解以 2000/2002 版的快捷工具集 为蓝本。下面仅介绍它们的不同之处。
命令行：ATTLST© 点取一个图块，列出其中包含的属性定义。
133
快捷工具集 ------ Bonus / Express Tools
命令: attlst©
选择对象:鼠标点取一个图块 (1029.45 348.213 0.0) "A": "11" Block _SMPOP has 0 constant attributes. Block _SMPOP has 1 variable attributes.
自学cad制图入门到精通的方法教程步骤图
自学cad制图入门到精通的方法教程步骤图2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。
当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。
工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。
-2-正交模式和极轴追踪是不能同时使用的。
②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。
是使用最为方便和广泛的一种绘图辅助工具。
对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。
对象捕捉模式设置：F3或工具-草图设置-对象捕捉-相应设置，以选择合适的对象捕捉模式。
在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。
②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。
默认情况下，对象捕捉追踪将设置为正交。
对齐路径将显示在始于已获取的对象点的0度、90度、180度和270度方向上，但是，可以使用极轴追踪角代替。
1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
CAD快捷键命令的进阶应用技巧
CAD快捷键命令的进阶应用技巧在CAD设计中，熟练掌握快捷键命令是提高工作效率的关键。
本文将介绍CAD快捷键命令的一些进阶应用技巧，帮助读者更高效地完成设计任务。
一、命令的设置与个性化快捷键命令可以根据个人的设计习惯进行设置和个性化。
首先，我们可以通过“自定义快捷键”功能，将常用的命令设置为自定义的快捷键，以提高操作的速度和准确性。
其次，可以根据自己的需要，调整命令的默认设置，例如修改绘图单位、精度等参数，以适应不同的设计需求。
二、常用命令的快捷键1. 绘图命令：- 线段命令：L- 圆命令：C- 矩形命令：REC- 多段线命令：PL- 弧线命令：ARC- 多边形命令：POL2. 修改命令：- 移动命令：M- 复制命令：CO- 旋转命令：RO- 缩放命令：SC- 镜像命令：MI- 偏移命令：O- 剪切命令：TR- 删除命令：E3. 特殊命令：- 图层命令：LA- 文字命令：T- 尺寸命令：DI- 精确绘制命令：DDPTYPE- 选择对象命令：SELECT三、应用技巧1. 快捷键组合通过将不同的快捷键组合起来使用，可以实现更复杂、更高级的操作。
例如，Ctrl键配合其他命令快捷键，可以进行选择性复制、删除或变换；Shift键配合选择命令，可进行多个对象的选取；Alt键配合移动命令，可实现快速复制对象。
2. 利用CAD动态输入功能CAD的动态输入功能可以在命令行界面直接输入参数数值，而不需要通过对话框进行设置，进一步提高设计效率。
通过在动态输入框中输入数值、符号等，可以精确绘制或修改对象的位置、大小等属性。
3. 使用CAD命令别名通过设置CAD命令的别名，可以更快速地调用常用命令。
例如，将“line”命令的别名设置为“l”，那么在输入命令时只需要输入“l”，就能快速启动线段命令。
4. 学习自定义命令宏CAD提供了自定义命令宏的功能，可以将一系列常用的命令组合成一个宏，从而实现一键完成复杂的操作。
通过学习和使用自定义命令宏，可以进一步提高CAD设计的效率。
cad中替换进阶用法
在CAD中，替换功能是一种非常实用的工具，可以帮助用户快速修改图纸中的元素。
以下是CAD中替换功能的进阶用法：
1. 批量替换：如果你需要在整个文档或多个文档中替换特定的元素，可以使用批量替换功能。
在“查找和替换”对话框中，你可以选择“批量替换”选项，然后选择要替换的元素和替换后的元素。
这将一次性替换所有匹配的元素，而无需逐个选择并修改它们。
2. 高级替换：除了简单的文本替换外，CAD还支持高级替换功能，如条件替换。
你可以根据特定条件（如特定属性、对象类型等）来选择要替换的元素。
在“查找和替换”对话框中，选择“高级”选项卡，然后根据需要设置条件。
这将只替换满足条件的元素。
3. 属性替换：如果你需要修改元素的属性，如颜色、线型等，可以使用属性替换功能。
在“查找和替换”对话框中，选择“属性”选项卡，然后选择要修改的属性类型和要替换的值。
这将只替换具有指定属性的元素。
4. 块替换：如果你需要将图纸中的某个块替换为另一个块，可以使用块替换功能。
在“查找和替换”对话框中，选择“块”选项卡，然后选择要替换的块和要插入的新块。
这将只替换匹配的块。
5. 层替换：如果你需要将图纸中的某个层替换为另一个层，可以使用层替换功能。
在“查找和替换”对话框中，选择“层”选项卡，然后选择要替换的层和要插入的新层。
这将只替换匹配的层。
总之，CAD中的替换功能非常强大，可以帮助用户快速修改图纸中的元素。
通过掌握这些进阶用法，你可以更高效地编辑和修改CAD图纸。
CAD进阶试题1-47
进阶级练习题 1 】在正式发题之前，现转录一段台湾的Joseflin 老师的一段话，作为开场白：一般来说从事机械工程者使用AutoCAD大概包括：绘图员和机械设计师两类。
绘图和AutoCAD的关系较容易了解。
至于机械设计它不外是机构设计、力学计算和材料选择等方面。
其中力学和材料使用较多的是数学和资料查询，但机构设计则较偏重制图法，所以CAD上市后机构设计发展突飞猛进，这点由自动化机具和机器人之发展可见一斑。
不只是设计速度加快了，精度更是大幅提高。
老实说：【基础级练习题】和【进阶级练习题】着重在增进提升绘图员的绘图能力，一方面培植基层的绘图作业员，一方面打好机械设计的基础。
而【自我挑战】则进入实地机构设计的演练。
以附图来说明：A、B、C 可视为一齿轮组，此齿轮同时须沿D之轨迹运动，A=主动轮之节圆直径，B=从动轮之节圆直径，C=惰轮之节圆直径。
传统的制图法很难精确的绘出A、B和C之尺寸，但借助几何作图法就能达成。
藉此可回答不少网友质疑几何作图法用途！各位心里一定明白绘图员和设计师有何分际。
至于要怎么作就看你(妳)了。
受Joseflin老师之托，由我为他创建的各种练习题作动画解题，因此有幸得到了他的【基础级练习题】和【进阶级练习题】原作品系列，我已做了大量的解题动画。
在这两个系列完成后，Joseflin老师还会将全系列的【自我挑战】给我。
我在发题前，征求了Joseflin老师的意见，它给了我一句话：“中国人应该帮中国人，提高大家的CAD水平是我的初衷。
”为了活跃本论坛的气氛，我准备先将【进阶级练习题】（共100题）每周发一题，题目有简单、也有要动点脑筋的，每一题都包含了一些小技巧（其中不少有可能还鲜为人知），希望高手们不要“袖手”，中手们“练练手”，新手们“熟熟手”，踊跃回帖，最好附答案并附图。
在下一题发布之前，我公布正确答案、关键点提示、解题动画演示。
平时，我会关心我所发的帖子的，基本每天都会上来看看，大家有什么意见、建议、疑问等等，都可以提出，我会尽我之所能，为大家作解答。
利用CAD进行设计思维和进阶技巧
利用CAD进行设计思维和进阶技巧CAD（计算机辅助设计）在现代设计行业中扮演着至关重要的角色。
它不仅提供了设计师们进行各种复杂设计的工具，同时还提供了一种基于计算机的设计处理方式。
本文将介绍如何利用CAD进行设计思维和进阶技巧，以期提升设计师的工作效率和设计质量。
一、利用CAD进行设计思维1. 图形化思考：CAD软件基于图形界面，可以帮助设计师更直观地表达和构思设计方案。
在进行设计时，可以利用CAD软件进行草图制作，通过绘制线条、形状和曲线等来表达设计概念。
这样设计师可以更好地理解和沟通设计思路，同时也有助于客户更好地理解设计方案。
2. 空间感知：CAD软件可将设计转化为三维模型，帮助设计师直观地感知和评估设计空间。
通过旋转、放大和缩小模型，设计师可以从不同角度观察设计，检查设计的比例、结构和功能等方面。
这有助于提前发现潜在问题和优化设计。
3. 快速验证：CAD软件提供了模拟和模型测试的功能。
设计师可以借助CAD软件创建简化的模型，模拟不同设计参数、材料和工艺的效果。
通过模型测试，设计师可以快速验证和调整设计方案，避免在实际制造前出现不必要的错误和延误。
二、利用CAD进行设计进阶技巧1. 参数化建模：在CAD软件中，设计师可以使用参数化建模功能。
通过定义和调整不同参数，设计师可以快速生成多个设计变体。
这有助于设计师迅速探索和比较不同设计方案，并找到最佳的解决方案。
参数化建模还提供了设计参数的自动关联性，当某个参数变化时，相关的参数和设计也会自动更新，提高了设计的灵活性和效率。
2. 智能化工具：CAD软件提供了各种智能化工具和功能，如自动约束、自动平滑和智能配对等。
利用这些工具，设计师可以更加高效地绘制和编辑设计。
比如，在进行曲线绘制时，可以使用智能配对工具来快速生成和编辑对称曲线，而无需手动调整每个点。
3. 数据交互：CAD软件支持与其他设计软件和系统的数据交互。
这使得设计师可以更方便地与团队成员、供应商和制造商进行合作和共享设计数据。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
快速学习CAD的五个步骤
快速学习CAD的五个步骤CAD（Computer-Aided Design，计算机辅助设计）是一种强大的工具，被广泛应用于工程设计、建筑设计、产品设计等领域。
想要快速学习CAD并掌握其使用技巧，以下是五个步骤：第一步：熟悉界面和基本操作CAD软件界面一般包括绘图区、工具栏、菜单栏等组成部分。
初次接触时，需要仔细研究界面的布局，了解各个工具和选项的作用。
常见的CAD软件包括AutoCAD、SolidWorks、CATIA等，可根据自己的需求选择合适的软件。
掌握CAD的基本操作，如绘制线段、矩形、圆等基本图形，使用修改命令对图形进行编辑。
第二步：学习二维绘图技巧CAD软件可以用来进行二维绘图，比如绘制建筑平面图、机械零件图等。
学习二维绘图技巧是掌握CAD的关键。
掌握绘图命令的使用，如直线、圆等基本绘图命令，同时学习一些辅助绘图命令，如偏移、镜像、阵列等。
理解图层的概念，合理使用图层进行图形组织和管理。
掌握尺寸标注和文字工具，能够正确表达设计意图。
第三步：了解三维建模原理CAD软件的一个重要功能是进行三维建模。
学习三维建模原理是进一步提升CAD技能的必经之路。
了解三维坐标系的概念和使用，在三维空间中绘制基本几何体，如立方体、圆柱体等。
掌握移动、旋转、缩放等变换操作，能够对三维模型进行精确的调整和编辑。
学习创建复杂曲面和实体模型的技巧，如倒角、平滑等。
第四步：进行实践和练习实践是学习CAD的关键，通过实际操作才能真正掌握其技巧。
找一些练习题目，如绘制一个简单的图形、建模一个机械零件等。
逐渐增加难度，尝试解决一些实际问题，如绘制一个建筑平面图、建模一个复杂的产品等。
在实践中反复尝试、摸索，通过错误和失败来提升自己的能力。
第五步：持续学习和进阶学习CAD是一个持续不断的过程，要不断保持学习的动力和兴趣。
关注CAD领域的最新技术和发展趋势，参与线上和线下的培训和讨论，加入相关的社群和论坛，与其他CAD用户交流和分享经验。
从基础到高级 CAD工程师的技能发展路线
从基础到高级：CAD工程师的技能发展路线CAD工程师是现代工程设计中不可或缺的一环。
随着科技的不断进步，CAD软件的应用范围也越来越广泛。
作为一名CAD工程师，不仅需要掌握基本的CAD软件操作技巧，还需要不断提升自己的专业技能。
本文将为大家介绍从基础到高级的CAD工程师的技能发展路线。
首先，作为一名CAD工程师，掌握CAD软件的基本操作是必不可少的。
常用的CAD软件有AutoCAD、SolidWorks、CATIA等。
新手可以通过参加培训课程或自学教程来掌握CAD软件的基本功能与操作技巧。
学习基本的绘图、建模和装配技巧，熟悉软件界面、工具栏和命令的使用方法，这些都是成为一名合格CAD工程师的第一步。
当掌握了基本的CAD软件操作之后，CAD工程师需要进一步学习模型分析和优化技术。
这是提升工程设计效率和质量的关键。
通过学习CAD软件的高级功能，如模拟仿真、运动仿真和结构分析等，可以对设计进行全面的评估和验证。
借助这些高级功能，CAD工程师可以更好地发现并解决问题，提高产品的性能和可靠性。
此外，CAD工程师还应该了解并熟练应用相应领域的CAD标准与规范。
不同行业有不同的CAD标准，比如机械工程、建筑设计和电气工程等。
了解和遵循这些标准可以保证设计的合理性和可行性。
同时，CAD工程师还需要与其他工程师和相关团队进行紧密合作，确保设计在整个项目中的协调性和一致性。
与此同时，CAD工程师也应该关注行业的最新发展动态，学习和掌握新的CAD技术和工具。
比如，3D打印技术的兴起为CAD工程师提供了全新的设计和制造方法。
通过学习3D打印技术，CAD工程师可以将设计直接输出为可打印的三维模型，大大加快了产品开发和制造的速度。
另外，CAD工程师还可以通过参加相关培训和认证考试来提升自己的职业能力和竞争力。
领先的CAD软件厂商常常提供丰富的培训课程和认证项目。
通过参加这些培训和考试，CAD工程师可以深入学习软件的高级功能，并获得相关证书，为自己的职业生涯增添亮点。
cad高级学习教程全解
cad 高级教程（全解）85 条高级 AutoCAD工程师绘图技巧 ,1.如何替代找不到的原文字体复制要替代的字库为将被替代的字库名，如: 翻开一幅图，提示未找到字体jd ，你想用 hztxt.shx 替代它，那么你能够去找 AutoCAD字体文件夹 (font) 把里面的hztxt.shx 复制一份，从头命名为 jd.shx, 而后在把 XX.shx 放到 font 里面，在从头翻开此图就能够了。
此后假如你翻开的图包括jd 这样你机子里没有的字体，就不再会不断的要你找字体替代了。
2.如何删除固执图层 ,方法 1: 将无用的图层封闭，全选， COPY粘贴至一新文件中，那些无用的图层就不会贴过来。
假如以前在这个不要的图层中定义过块 , 又在另一图层中插入了这个块 , 那么这个不要的图层是不可以用这类方法删除的。
方法 2: 选择需要留下的图形，而后选择文件菜单 -> 输出 -> 块文件，这样的块文件就是选中部分的图形了，假如这些图形中没有指定的层，这些层也不会被保留在新的图块图形中。
方法 3: 翻开一个 CAD文件，把要删的层先封闭，在图面上只留下你需要的可见图形，点文件 - 另存为，确立文件名，在文件种类栏选 *.DXF 格式，在弹出的对话窗口中点工具 - 选项 -DXF选项，再在选择对象处打钩，点确立，接着点保留，即可选择保留对象了，把可见或要用的图形选上就能够确立保留了，达成退后出这个刚保留的文件，再翻开来看看，你会发现你不想要的图层不见了。
方法 4: 用命令 laytrans ，可将需删除的图层隐射为 0 层即可，这个方法能够删除拥有实体对象或被其余块嵌套定义的图层。
3. 翻开旧图碰到异样错误而中止退出怎么办,新建一个图形文件，而把旧图以图块形式插入即可。
4. 在 AUTOCAD中插入 EXCEL表格的方法。
复制EXCEL中的内容，而后在CAD中点编写 (EDIT)--选择性粘贴(PASTESPECIAL)--AutoCAD图元 --确立 --选择插入点—插入后炸开即可。
CAD快捷键命令的进阶操作技巧
CAD快捷键命令的进阶操作技巧随着计算机辅助设计软件（CAD）的普及和应用范围的扩大，掌握CAD快捷键命令的操作技巧变得越来越重要。
通过合理运用快捷键，可以提高设计效率，减少繁琐的鼠标操作。
本文将为大家分享一些CAD快捷键命令的进阶操作技巧。
一、快捷键的设置与修改在CAD软件中，可以根据个人的习惯和需求设置或修改快捷键。
首先，点击软件界面上方的“工具”选项，在下拉菜单中点击“自定义”选项。
接着，在弹出的对话框中选择“命令”选项卡，并找到需要设置或修改快捷键的命令。
点击相应命令左侧的输入框，然后按下您希望设置的快捷键，最后点击“应用”按钮保存设置。
通过这种方式，您可以根据自己的使用习惯，将常用命令与方便的快捷键结合起来。
二、常用快捷键命令介绍1. 移动和平移命令移动和平移是CAD软件中常用的命令，用于将对象从一个位置移动到另一个位置。
通过使用快捷键，可以快速完成移动和平移操作。
常用的快捷键命令包括：- M（Move）：按下“M”键，然后选择要移动的对象，然后按住鼠标左键拖动并指定移动的目标位置。
- TR（Translate）：按下“TR”键，然后选择要平移的对象，再选择第一个参考点和目标参考点即可完成平移。
2. 复制命令复制命令可以复制对象并将其粘贴到新的位置。
通过快捷键命令，可以方便地进行复制操作。
常用的快捷键命令包括：- CO（Copy）：按下“CO”键，然后选择要复制的对象，再通过指定基点和目标点进行复制。
- CP（Paste）：按下“CP”键，将之前复制的对象粘贴到指定位置。
3. 缩放命令缩放命令用于改变选择对象的大小。
快捷键命令可以帮助您快速完成缩放操作。
常用的快捷键命令包括：- SC（Scale）：按下“SC”键，然后选择要缩放的对象，指定基点，然后输入缩放比例进行缩放。
4. 旋转命令旋转命令用于将选择的对象按指定角度进行旋转。
通过快捷键命令，可以轻松实现对象的旋转操作。
常用的快捷键命令包括：- RO（Rotate）：按下“RO”键，然后选择要旋转的对象，指定基点，然后输入旋转角度进行旋转。
cad进阶训练题
cad进阶训练题以下是一些CAD进阶训练题，以帮助您提高CAD技能：1.绘制一个圆心在坐标（50，50），半径为30的圆。
2.绘制一个长为100，宽为50的矩形，其中一条对角线与x轴平行，另一条对角线与y轴平行。
3.使用CAD中的“修剪”命令，将一个多段线修剪到指定的长度。
4.绘制一个椭圆，其中长轴长度为100，短轴长度为50。
5.绘制一个正六边形，内切于一个半径为50的圆，所有顶点都位于该圆上。
6.绘制一个螺旋线，起始角度为0度，终止角度为360度，半径为50，圈数为4。
7.绘制一个圆柱体，其中底面圆的圆心在坐标（0，0，0），半径为20，高为50。
8.使用CAD中的“旋转”命令，将一个多段线旋转到指定的角度。
9.绘制一个球体，其中球心在坐标（0，0，0），半径为30。
10.绘制一个圆锥体，其中底面圆的圆心在坐标（0，0，0），半径为20，高为50。
这些练习题可以帮助您提高CAD技能和操作能力。
建议在做题时认真思考，不断尝试不同的命令和方法，以达到最佳效果。
在解决CAD进阶训练中遇到的问题时，可以采取以下方法：1.多看教程：通过观看他人的教程，了解更多的操作技巧和经验。
2.多做练习：只有通过不断的实践，才能真正掌握CAD技能。
多做一些练习题，提高自己的操作熟练度。
3.善于使用搜索引擎：遇到问题时，可以尝试在网上搜索解决方案，很多问题都可以在网上找到答案。
4.加入CAD学习群：加入一些CAD学习群，与其他人交流经验，互相帮助解决问题。
5.请教专业人士：如果遇到一些难以解决的问题，可以向专业人士请教，他们可以提供更专业的建议和帮助。
6.系统学习：如果想要更系统地学习CAD，可以选择一些专业的教程或课程进行学习，这样可以更全面地掌握CAD技能。
7.注意软件版本：不同版本的CAD软件可能会有一些差异，因此需要注意自己使用的软件版本，以免遇到兼容性问题。
8.善于使用快捷键：使用快捷键可以大大提高操作效率，因此建议熟练掌握常用的快捷键。
CAD图层和块高手进阶
高手必备素养在实际设计中，AutoCAD中图块插入前后其组成对象的图层、颜色、线型和线宽等常常会发生变化，本文分析了AutoCAD中图块插入前后其组成对象的图层、颜色、线型和线宽的变化规律，并推荐了绘制图块时所采用的图层、颜色、线型和线宽设置。
熟练掌握图块特性和使用图块绘图，是每一个渴望成为AutoCAD高手必备的利器。
虽然组成图块的各对象都有自己的图层、颜色、线型和线宽等特性，但插入到图形中，图块各对象原有的图层、颜色、线型和线宽特性常常会发生变化。
一般AutoCAD书刊中只涉及图块的定义、插入和存盘等内容，而关于图块插入前后其组成对象一般特性发生变化的内容则很少见到。
总结它们的变化规律，对于正确使用图块，提高计算机绘图与设计的效率很有意义。
本文讨论的图块组成对象的一般特性仅限于图块组成对象的图层、颜色、线型和线宽。
讨论图块组成对象图层、颜色、线型和线宽的变化，涉及到的图层特性包括图层设置和图层状态。
图层设置是指在图层特性管理器中对图层的颜色、图层的线型和图层的线宽的设置。
图层状态是指图层的打开与关闭状态、图层的解冻与冻结状态、图层的解锁与锁定状态和图层的可打印与不可打印状态等。
一、图块组成对象图层的继承性在图块插入时，图块中0层上的对象改变到图块的插入层，图块中非0层上的对象图层不变。
即图块中原非0层上的对象，如在被插入图形文件中有与其同名的图层，则分别置于各自的同名图层，被插入图形文件中图层的设置不变。
如在被插入图形文件中没有与其同名的图层，则AutoCAD首先在被插入图形文件中新建图块的同名图层，并继承图块中非0层对象所在图层的设置，然后把图块中非0层上的对象分别置于各自的同名图层。
总之，若0层不是插入层，则图块中0层上的对象，其图层发生改变，被重新置于图块的插入层；图块中非0层上的对象，其图层保持不变，因此我们说非0层对象的图层具有继承性。
若0层就是插入层，则图块中各对象所在的图层保持不变。
CAD 操作技巧及解析
CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。
2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。
8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。
9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园林施工图里cad技巧及常见问题（施工图视频稿件）本贴总结个人园林施工图工作过程中所遇到的cad操作问题。
此为大灰狼园林施工图探讨视频的文稿，发至本版与大家共同探讨交流。
转载请注明出处及作者（含作者签名图片）。
周庚炑2008.4.20 于厦门cad2006，天正7.5的安装和注册。
（express tool记得安装）介绍几个常用系统参数：zoomfactor 设置鼠标滚轮的速度，一般设置100。
filedia 设置为1 -----打开文件或者输入填充命令时却没跳出新的对话框，而必须在命令栏里输入，这样的问题用这个命令解决。
mirrtext 设置为0 。
snapmode 设置0，栅格关着。
直接点击栅格右键设置尺寸。
dragmode 画矩形或弧形或圆的时候非得等到画完才显示，设置onCAD移动命令线条不跟随十字光标：用CO命令的时候本来十字光标那里应该会出现被复制物体的虚匡，答案：dragmode选择自动就可以了。
vtduration 设置为0。
pellipse 设置椭圆为多段线一般还是用pl描一遍吧0.快捷键如何修改注意一点：要保留原来默认的快捷键。
菜单栏，工具，自定义，编辑程序参数。
注意两点：1.快捷键修改成适合左手用2.尽量保留原始快捷键：要嘛一个命令有两个快捷键，比如co和c都是复制，这样，别人在我们的电脑上照样可以使用。
（拿快捷键修改单进行讲解）---这是本人的快捷键，供大家参照，接下来要说的cad和施工图均用以上修改过的快捷方式。
，我习惯了，呵呵。
1.块和属性块的区别块的用处：B制作的，更快的方式是ctrl+c复制后，ctrl+shift+v黏贴，就成块了，不过块的名字就由cad决定了方便修改汀步花架条等应用，结合div和me的应用，偶尔还有对齐，比如用在弧形花架上，cad操作数块：bcount做快的时候要注意框里的保留删除成块的选择，cad操作.属性块的用处：大多用在一些符号标注和图框上。
属性块的修改：天正右键在位编辑,如果在位编辑没反映，那就重新插入这个块（要知道块名）改颜色或图层可以在位编辑或直接双击后在框里修改块（块和属性快）如何改名：rename，cad操作2.怎么应用布局出图天正命令里的文件布图的定义视口命令ra3.坐标标注天正符号标注里的坐标标注，首先要把图放到0，0点，拿个图来说明。
4.图没法继续缩小面域设置，这个参考书或者F1帮助一般我是投机取巧直接画个矩形然后放大5.图案填充是破碎的讲图移动到0，0点就行。
格式刷一下或者重新填充。
6.aa面积计算aa空格，选择一个闭合的框，如果是几个框，直接用子命令里的o-------举例-------或者用插件lxf，lxf后面讲。
7.填充图案太多怎么办找到填充图案的文件夹，把我们不要的填充图案文件删掉。
8.如何填充对象不被选择选项里的草图里的对象捕捉选项，忽略图案填充对象 cad操作一下下面的使用当前标高替换Z值，遇到Z轴有高度的就用这个东西，或者用change改，或者用天正---工具其他工具--统一标高命令。
同样在工具的里的曲线工具里有个消除重线，这个有时候也可以用，cad图里不能用重复的线，cad操作9.从一张图里复制到另一张图，要z a才能找到图因为坐标系不一样 cad操作说明有时候一张图复制到另一张图，块会变大或变小，这个要单位设置，单位一律设置为无单位，而且最好设置小数点后面四位，为了画图精确，省得尺寸标注的时候各位出现1或者9如果是块，可能是块的基准点太远。
10.ml线的轴位置设置在子命令里选择jcad操作上无下11.尺寸标注怎么改数据ed命令，但如果我们忘记了这个数据曾经修改过，下次若延伸或剪切，数据不会跟着改变，容易出错或者ch 在文字替换里改或者直接拉长标注基点cad操作总结一下，尺寸标注尽量不要直接在上面改，以免将来改图发生不测。
要嘛直接拉长或拉短基点。
最好的方式就是精准的去画图，我们在格式里把小数点后面设置为四位数，画线时长度和角度控制准了。
12.旋转复制对象（试验）选对象，ro，指定基点，c，输入角度选中对象，点中点，右键，旋转，（选择基点），c，13.F9要关着，要不鼠标会跳14.画一条线输入角度l空格<角度长度任意角度或可设置，比如17度，38度，右键极轴，点设置15.ex空格空格延伸的时候没撞到最前面的那条线ex空格空格，e n 搞定 cad操作17.样条曲线和pl的区别尽量少用spl画图，不能编辑。
一般用pl线，pl线的直线和弧如何画pl a 一直画，可以画出很顺的线pe用来将几条先变成一条线f命令里：一条pl线可以直接和l线结合为pl线如果遇到样条曲线画的图，建议用pl线描一遍，然后调整顺一点18.块如何在x轴不变的情况下改y轴长度，或者对换ctrl+1，直接在x或y值里改只是小心里面的宽度会变化适合用在配景里19.ucs怎么用一个是坐标，一般我们少改坐标原点。
比如一张图里的某个节点在桌面上看起来是斜的ucs e 选择对象，plan空格空格改回去的时候，ucs w plan空格空格方便作图，还有填充，cad操作填充20.如何修复文件1.文件绘图实用程序修复2.局部打开3.bak文件拷出来，直接改成dwg，然后打开4.找到自动保存的文件夹，把里面跟文件差不多大的文件拷出来，改成dwg，打开21.控制标注的超出基线都一样标注设置里的第一栏固定长度的尺寸界限不同比例的图及相对的尺寸标注样式，距离是比例的8倍，cad操作。
22.如何生成边界bo，改ta 填充或算面积的时候好用23.单行字怎么变成多行字txt2mtxt天正文字表格文字合并24.如何自己制作图案一般天正里的填充图案已经够了有时候我们需要精确的填充或其他情况要新建时比如需要300*300的填充图案：画条3米的线，阵列（注意看预览图），做成里面300*300的网格天正图库图案图案管理新建取名字（300*300），选择图元，图案基点，横竖向间距300，ok！填充一个试试！40.由某一边完整的开始cad填充，格子比如是300*300cad操作天正里的图案图库，图案管理制作一个300*300的填充一个斜的矩形ucs转成水平轴填充图案填充远点指定原点如果是弧形道路，比如也是300*300的饰面材料cad操作比如一米五宽，100米长弧形园路，画一条一米五线，以中点为基点做成块（记得块名），顺着道路中线插入块，然后道路长度线便宜300其他的填充图案，把已填充的复制一个出来，然后用AL进行对齐（比如尺寸300），然后MA刷回去25.快速选择的应用工具---快速选择cad操作对这些东西进行全选或编辑，或者执行某个命令就知道有多少个对象了。
贱人工具箱也可以执行这个命令26.一些工具栏不见了，或者想恢复为默认的怎么办？选项配置重置27.2008cad出现未协调图层怎么办？打开图层管理器，全选，然后右键，协调图层。
cad操作万通平面图28.有些线条无法捕捉最近点pe一下。
29.同一个布局视口，如何显示不同的图层。
在窗口中冻结不要的图层。
cad操作30.图层太多了，怎么删除图层是不能直接在管理器里删除的A pu 不能清理掉的图层肯定在文件夹里有属于它的线b 养成良好的制图习惯，每种线都有自己的图层c 开关图层讲不要的线条删除，然后pud 小区里的原始图内建筑图层太多，用参照（保留原始资料）e 块和块里内容要在同一个图层，或者用0图层。
31.天正的图在装了cad没装天正的图里看不到标注。
a 安装天正b 标注炸开c 建议大家还是安装天正，即使你没在用，在房地产项目里，设计院传过来的建筑施工图里的标注在有安装天正的电脑才看得到，因为建筑设计院的图纸绝大部分都是天正画的。
32.cad里无法点填充填充的范围要在屏幕上全部显示出来。
36.剪切一个对象另一侧所有的线extrim cad操作不过cad要完全安装的情况下才有这个命令。
37.插入参照，插入光栅图像（图片），插入块菜单栏---插入---参照im 或者菜单栏---插入----光栅图像描图的时候图片跑到前面，dr，选择图像，B ok！ps：描图的时候要注意尺寸，照片导入cad后，要把图片变成跟原始大小差不多，比如一条路是4米，我们就用对齐命令al改变图片大小，然后进行描图，尺寸尽量是300的倍数，除非图上本来就有尺寸了。
cad操作.i 顺便说一下，一个块无法修改时就是用这个命令插入这个块然后修改的。
38.选项的使用文件：在自动保存文件位置里，打开相应文件夹，可以找到丢失的某些文件。
显示：十字光标建议为100，执行移动延伸的命令有用。
圆弧和圆的平滑度为1000.打开和保存：另存为2004，要不太高版本有些版本低的打不开自动保存要设置一般是十分钟每次保存时均创建备份文件，这个爱勾不勾，如果你的cad文件常坏，要勾起来，cad文件坏掉后，要它生成的bak文件拷出来，扩展名改为dwg，再打开就行了。
草图：对象捕捉选项里的前两个经常用，第一个就是决定你的填充对象能否被捕捉，第二个一般勾起来，Z轴值为0，图不会乱飞或者不好捕捉。
选择：用shift键添加选择集不要勾，会造成选择第二个对象时，第一个对象就没了。
隐含窗口前面勾要保持着，要不图选不到，cad操作。
配置：重置点下去后，会把cad的标注，视口等工具条是否打开恢复为默认。
39.cad出现问题如果和系统有问题，可以试试这个方法在桌面的cad快捷方式上点右键-属性-兼容性,选"用兼容模式运行这个程序"ps：没遇到cad出现这个问题，这个我没试过。
大家蛮听一下，也许以后有用。
41.一个块，比如有一米乘以一米的大小，插入块后变小了cad操作块的原始大小不是这样的，要嘛编辑块，改大小，要嘛重新写一个块42.cad教育版本cad操作另存为dxf文件，打开，存成dwg文件，搞定！45.画图的时候经常出现致命错误。
有可能是图的问题，也有可能是软件盗版问题，但有一个原则不变，就是画图过程中要不断的ctrl+s保存。
46.如何提高cad速度找个打印出来的图，按照上面的尺寸画，一遍遍画。
或者插入光栅图像，描图，同一张图一遍遍描。
学习不同命令的使用，比如汀步，me或者div插入块永远比一个个画出来块。
改变快捷键，都在左手熟能生巧，画多了就快了。
多交流，别自己会了点东西就藏着掖着，多会一点小技术不代表我们就可以比别人混得好，而且多交流了，大家问你问题，也可以提高你自己，把各自的心得拿出来交流，进步更快的。
48.两条线倒角时无法相交要嘛倒的角度太大要嘛其中一条z轴有方向，改它方向顺便提一下，pl线和l线倒角，l线会和pl线合并成一条线50.块复制到其他文件，为什么图形改变了。
因为本图形里也有同样名称的块。
方法：在本文件改这个块的名字把块炸掉再复制黏贴过去，然后做成块cad操作51.要全选图里的某图层或者某块工具，快速选择53.网格怎么打天正轴网柱子绘制轴网做一个，以后可以一直用。
