第9章创建尺寸标注样式
CAD中的尺寸标注样式设置方法
CAD中的尺寸标注样式设置方法CAD是一款常用的计算机辅助设计软件，广泛应用于建筑、机械、电子等行业。
在CAD设计过程中，尺寸标注是一项重要的工作，它能够帮助设计师准确地表达设计意图，并为后续的制图、制造等工作提供参考。
本文将介绍CAD中的尺寸标注样式设置方法，帮助读者更好地掌握和运用CAD软件。
首先，打开CAD软件并进入绘图界面。
在绘图界面上方的菜单栏中，找到“样式管理器”选项，并点击打开。
样式管理器可以帮助我们管理和编辑各种CAD元素的显示样式。
在样式管理器中，我们需要找到并选择“尺寸样式”选项卡。
在该选项卡中，我们可以看到系统已经预设了若干个尺寸样式，比如标准样式、工程样式等。
我们可以根据需要选择一个已有的样式进行修改，也可以点击“新建”按钮创建一个全新的样式。
选择一个样式后，可以点击“样式编辑器”按钮来进行具体的样式设置。
在样式编辑器中，我们可以对尺寸标注的各个参数进行调整，包括线型、箭头样式、字体、文字高度等。
这些参数的调整需要根据具体的设计需求来进行，可以根据实际情况进行试验和调整，直到达到预期的效果。
在样式编辑器中，我们还可以选择是否使用外部尺寸线。
外部尺寸线是指将尺寸标注的尺寸线延长到图形的外部，以方便观察和读取。
如果选择使用外部尺寸线，在样式编辑器中可以设置外部尺寸线的长度和线型。
除了样式设置，CAD还提供了一些其他功能来辅助尺寸标注的绘制。
比如，可以使用CAD的自动尺寸功能来自动识别并标注图形中的尺寸。
使用自动尺寸功能，只需要选择需要标注的图形，CAD会自动识别图形中的尺寸，并添加对应的尺寸标注。
这样可以大大提高绘图的效率。
此外，在CAD中还可以设置标注文字的位置和对齐方式。
通过调整文字的位置和对齐方式，可以使标注更加清晰、整齐。
在样式编辑器中，可以设置标注文字的位置为左对齐、右对齐、居中等。
根据实际需要进行调整，使标注文字与图形相互呼应。
总结起来，CAD中的尺寸标注样式设置方法包括打开样式管理器、选择尺寸样式、进行样式设置、调整各个参数、选择是否使用外部尺寸线、设置标注文字的位置和对齐方式。
CAD尺寸标注技巧 创建自定义标注样式
CAD尺寸标注技巧：创建自定义标注样式CAD是一款广泛应用于工程设计和制图的软件，其功能强大且灵活性高。
其中，尺寸标注是CAD设计中非常重要的一环，对于准确传递设计尺寸信息至关重要。
本文将介绍如何在CAD中使用自定义标注样式来实现更高效、准确的尺寸标注。
首先，我们需要了解CAD中尺寸标注的基本概念。
在CAD中，尺寸标注可以分为几何标注和公差标注两类。
几何标注用于标注物体的尺寸和位置关系，例如直线长度、角度、半径等；公差标注则用于标注零件制造允许的误差范围。
在CAD软件中，我们可以通过设置标注样式来定义标注的文本样式、箭头样式、字符位置等属性。
而为了更灵活应对设计中的不同要求，我们还可以创建自定义的标注样式。
一、创建尺寸标注样式1. 打开CAD软件，并新建一个绘图文件。
2. 在绘图区域内绘制一个示例对象，例如一条直线。
3. 在主菜单中选择“标注”-“线性”-“连续直线型”，绘制一条标注线。
4. 在主菜单中选择“标注”-“添加标注文本”，点击直线上的某个点，绘制出标注文本。
5. 在主菜单中选择“修改”-“样式管理器”，打开样式管理器。
6. 在样式管理器中，选择“标注样式”标签页，可看到已有的标注样式库。
点击“新建”按钮，在弹出的对话框中输入新样式的名称，并点击“确定”。
7. 在新建样式中，设置标注样式的属性。
可以调整标注文本、标注线、箭头的样式、字体大小、线宽度等。
还可以设置字符的位置、偏移和对齐方式。
8. 完成设置后，点击“确定”保存新建的标注样式。
二、应用自定义标注样式1. 在绘制对象后，选择“标注”-“添加尺寸标注”，打开尺寸标注工具栏。
2. 在尺寸标注工具栏中，选择“标注样式”，在弹出的样式库中选择自定义的标注样式。
3. 在绘图区域内选择需要标注的对象，例如直线的两个端点。
4. 在绘图区域内点击鼠标，标注会自动添加在选定的对象上，并显示出定义的样式。
通过上述步骤，我们就可以创建并应用自定义的尺寸标注样式了。
设置尺寸标注样式
文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.设置尺寸标注样式在尺寸标注时，尺寸标注样式控制尺寸线、标注文字、尺寸界线、箭头的外观和方式。
一般在进行尺寸标注之前，应自行建立一些符合国标（GB）的样式。
一、创建尺寸标注样式1、功能创建和管理尺寸标注样式。
2、调用方法：菜单：【格式】/【标注样式】菜单：【标注】/【标注样式】图标：“样式”工具栏或“标注”工具栏中的命令：DIMSTYLE或DDIM、D3、说明执行以上任一方法后，将打开“标注样式管理器”对话框，在该对话框中可创建新的尺寸标注样式。
其具体操作如下：（1）选择【格式】/【标注样式】命令，打开“标注样式管理器”对话框，如图7—1所示。
图7—1 “标注样式管理器”对话框图7—2 “创建新标注样式”对话框（2）在打开的对话框中单击按钮，如图7—1所示。
（3）在打开的“创建新标注样式”对话框的“新样式名”文本框中可输入标注样式名，这里输入“机械制图标注”，如图7—2所示。
（4）默认基础样式为ISO-25，在“用于”下拉列表框中选择“所有标注”选项。
5、单击按钮，在打开的对话框中可编辑尺寸样式。
二、编辑尺寸标注样式要创建新的尺寸标注样式，最重要的是设置尺寸标注样式的各种格式，在“创建新标注样式”对话框中单击按钮，在“新建标注样式”对话框中可通过“直线”、“符号和箭头”、“文字”、“调整”、“主单位”、“换算单位”和“公差”7个选项卡设置尺寸标注的样式。
下面对各选项卡中较难理解的参数进行讲解。
1、“线”选项卡如图7—3所示，“线”选项卡包括“尺寸线”和“尺寸界线”栏两部分，用于编辑尺寸线和尺寸界线的样式。
其中部分选项功能如下：图7—3 “线”选项卡图7—4 “符号和箭头”选项卡图7—3 “线”选项卡文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.❖“超出标记”数值框：用于设置尺寸线超出尺寸界线的距离，一般设为0.❖“基线间距”数值框：用于设置使用基线标注命令时尺寸线之间的间距。
土木工程制图课件 第九章1 尺寸标注
第九章3 尺寸标注
ቤተ መጻሕፍቲ ባይዱ
§9-3 尺寸标注
• • 一、标注尺寸的基本要求
• 尺寸表明产品的大小。在图上所注的尺寸要完整、
准确、清晰、合理，才能满足制造、施工的需要。遵守 有关制图标准的各种规定。 • 标注尺寸要考虑两个问题：
1. 注些什么尺寸？
2. 注在什么地方？
§9-3 尺寸标注
• 1. 注些什么尺寸？ • 标注以下三种尺寸：
• 常指总长、总宽和总高。
§9-3 尺寸标注
基 本 几 何 体 的 大 小 尺 寸 举 例
§9-3 尺寸标注
定位尺寸举例
§9-3 尺寸标注
• 总体尺寸举例
尺寸118和 R50(代替总 高)
点击2次
§9-3 尺寸标注
• • 以上三种尺寸可能会有交
叉、重复，在标注时要合 理地进行选择,去掉一些重 复的不注。
•
2.标注每个基本体的定形尺寸。
§9-3 尺寸标注
3.标注各基本体相互间的定位尺寸。
§9-3 尺寸标注
4.标注组合体的总体尺寸，最后检查全图。
§9-3 尺寸标注
（1）将小孔直径标注在形状明显的视图上； （2）尺寸尽量标注在两个视图之间；
（3）标注定位尺寸时，在三个方向上分别选定了定位基准；
（4）尺寸布 置整齐、 美观。
• 长度:在V.H之间 • 高度:在V.W之间 • 宽度:在H.W之间
（3） 避免在虚线上注尺寸。
§9-3 尺寸标注
• （4）尺寸排列整齐，大尺寸在外，小尺寸在内. • 各排尺寸线之间的间隔大致相等，约为7-10mm。
§9-3 尺寸标注
• 二、组合体的尺寸注法举例 1. 进行形体分析。

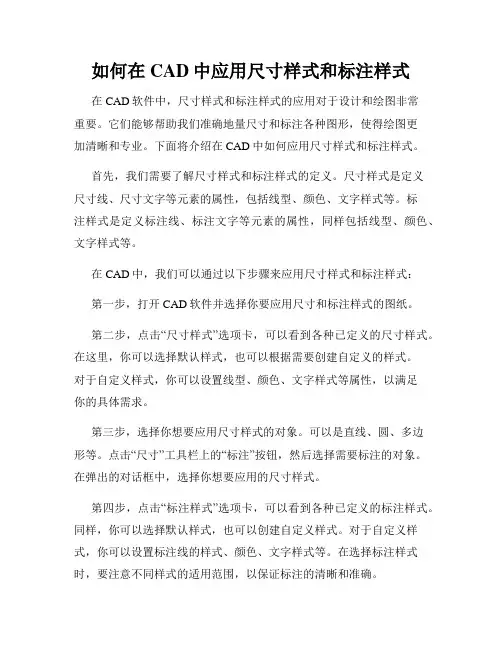

如何在CAD中应用尺寸样式和标注样式
如何在CAD中应用尺寸样式和标注样式在CAD软件中，尺寸样式和标注样式的应用对于设计和绘图非常重要。
它们能够帮助我们准确地量尺寸和标注各种图形，使得绘图更加清晰和专业。
下面将介绍在CAD中如何应用尺寸样式和标注样式。
首先，我们需要了解尺寸样式和标注样式的定义。
尺寸样式是定义尺寸线、尺寸文字等元素的属性，包括线型、颜色、文字样式等。
标注样式是定义标注线、标注文字等元素的属性，同样包括线型、颜色、文字样式等。
在CAD中，我们可以通过以下步骤来应用尺寸样式和标注样式：第一步，打开CAD软件并选择你要应用尺寸和标注样式的图纸。
第二步，点击“尺寸样式”选项卡，可以看到各种已定义的尺寸样式。
在这里，你可以选择默认样式，也可以根据需要创建自定义的样式。
对于自定义样式，你可以设置线型、颜色、文字样式等属性，以满足你的具体需求。
第三步，选择你想要应用尺寸样式的对象。
可以是直线、圆、多边形等。
点击“尺寸”工具栏上的“标注”按钮，然后选择需要标注的对象。
在弹出的对话框中，选择你想要应用的尺寸样式。
第四步，点击“标注样式”选项卡，可以看到各种已定义的标注样式。
同样，你可以选择默认样式，也可以创建自定义样式。
对于自定义样式，你可以设置标注线的样式、颜色、文字样式等。
在选择标注样式时，要注意不同样式的适用范围，以保证标注的清晰和准确。
第五步，选择你想要应用标注样式的对象。
可以是直线、圆、多边形等。
点击“标注”工具栏上的“标注”按钮，然后选择需要标注的对象。
在弹出的对话框中，选择你想要应用的标注样式。
在CAD中应用尺寸样式和标注样式时，还有一些其他的技巧和注意事项：首先，要保持尺寸和标注的清晰和可读性。
选择合适的线型、颜色和文字样式，以确保尺寸和标注能够清晰地显示在图纸上。
其次，要注意尺寸和标注的位置和方向。
尺寸和标注应该与图纸上的对象相对应，以便于理解和使用。
在应用尺寸和标注样式时，可以通过设置相应的属性来调整位置和方向。
CAD中的尺寸和标注样式设置教程
CAD中的尺寸和标注样式设置教程在CAD软件中，尺寸和标注样式的设置对于设计者来说非常重要。
正确设置尺寸和标注样式可以使设计图纸更加清晰和易于理解。
本教程将介绍CAD中尺寸和标注样式的设置方法和技巧，帮助读者提高CAD设计的效率和准确性。
首先，我们来看一下CAD中的尺寸设置。
在CAD中，尺寸是测量和表达画面中物体大小和位置的关键元素。
正确设置尺寸样式可以使图纸更加整洁，并减少绘图错误。
下面是一些常用的尺寸设置技巧：1. 选择合适的尺寸样式：CAD软件提供了多种尺寸样式供选择，如连续线样式、虚线样式等。
根据设计需要选择合适的样式，并注意统一使用相同的样式，以确保图纸的一致性。
2. 设置尺寸的单位：在CAD中，可以选择使用毫米、厘米、英尺等单位进行尺寸设置。
根据设计要求选择适当的单位，并确保统一使用相同的单位。
3. 设定精度和显示格式：CAD软件允许设计者设定尺寸的精度和显示格式。
根据设计需求，设置合适的精度和显示格式，以便在图纸中更清晰地表达尺寸信息。
4. 确保尺寸的可读性：在设置尺寸样式时，要确保尺寸的字体大小足够大，以便在打印或查看图纸时能够清晰地读取。
另外，要注意尺寸与其他图形元素之间的间距，以避免混淆和错误解读。
接下来，我们将讨论CAD中的标注样式设置。
标注是指在设计图纸中添加文字和箭头等元素，用于说明和表达设计意图。
正确设置标注样式可以使图纸更加易读和易懂。
下面是一些常用的标注设置技巧：1. 选择合适的字体和字号：在CAD中，可以选择不同的字体和字号进行标注设置。
选择易读和符合设计风格的字体，并确保字号足够大，以便清晰地阅读。
2. 设定标注的位置和对齐方式：在添加标注时，要选择合适的位置和对齐方式。
一般情况下，标注应该与被标注的元素相对应和对齐，以确保图纸的整洁和准确性。
3. 设置箭头和线样式：标注常常需要使用箭头和线段进行指示和连接。
根据设计需要选择合适的箭头和线样式，并确保统一使用相同的样式，以保持图纸的一致性。
第9章solidwork2021工程图
第9章solidwork2021工程图教学提示：工程图文件包含两个相对独立的部分，即图纸格式与工程图内容。
图纸格式是图纸中符合企业要求同时内容不发生很大变化的部分，如图纸幅面定义、表格等。
工程图内容包含几个由模型建立的视图与视图的细节，如尺寸标注、形位公差、表面粗糙度、文本等。
关于装配模型的工程图而言，还应包含材料明细表与零件序号。
教学目标：熟练掌握用户自定义工程图格式文件的方法。
熟练掌握建立各类视图的方法。
熟练掌握添加各类注释的方法。
9.1 工程图窗口新建工程图与建立零件、装配图相同，首先需要选择工程图模板文件。
【例9-1】进入工程图窗口实例(1)单击【新建】按钮，出现“新建SolidWorks文件”对话框，如图9.1所示。
图9.1“新建SolidWorks文件”对话框(2)选择“工程图”，单击，出现“图纸格式/大小”对话框，选择一种图纸格式，如图9.2所示。
图9.2(3)单击按钮，进入工程图窗口，当前图纸的比例显示在窗口底部的状态栏中，如图9.3所示。
图9.3工程图窗口说明：图9.3为打开工程图文件的操作界面，同零件文件及装配体的操作界面类似。
工程图的设计树中包含其项目层次关系的清单。
每张图纸有一个图标，每张图纸下有图纸格式与每个视图的图标及视图名称。
项目图标旁边的符合“＋”表示它包含有关的项目。
单击符号“＋”即展开所有项目并显示内容。
9.2建立工程图文件模板工程图文件模板，包含工程图的图幅大小、标题栏设置、零件明细表定位点在内的工程图中保持相对不变的文件。
【例9-2】建立A3工程图模板实例(1)单击【新建】按钮，出现“新建Solidworks文件”对话框，选择【工程图】，单击按钮，出现“图纸格式/大小”对话框，选中【自定义图纸大小】，在【宽度】文本框内输入“420mm”，在【宽度】文本框内输入“297mm”，单击按钮，进入工程图界面，如图9.4所示。
图9.4“图纸格式/大小”对话框(2)选择菜单【工具】︱【选项】命令，出现“系统选项”对话框，选择【文件属性】标签，单击【出详图】选项，在【尺寸标注标准】中确定做下列选择，保持其他选项为默认，如图9.5所示。
第9章 尺寸标注
第9章尺寸标注本章要点⏹尺寸标注的组成⏹尺寸标注样式的设置⏹尺寸标注命令⏹尺寸标注编辑尺寸是工程图中不可缺少的部分，在工程图中用尺寸来确定工程形状的大小。
本章介绍标注样式的创建和标注尺寸的方法。
9.1尺寸标注的组成一个完整的尺寸标注由尺寸界线、尺寸线、尺寸文字、尺寸箭头、中心标记等部分组成，如图9-1所示。
尺寸界线：从图形的轮廓线、轴线或对称中心线引出，有时也可以利用轮廓线代替，用以表示尺寸起始位置。
一般情况下，尺寸界线应与尺寸线相互垂直。
尺寸线：为标注指定方向和范围。
对于线性标注，尺寸线显示为一直线段；对于角度标注，尺寸线显示为一段圆弧。
尺寸箭头：为标注指定方向和范围。
对于线性标注，尺寸线显示为一直线段；对于角度标注，尺寸线显示为一段圆弧。
尺寸文字：显示测量值的字符串，可包括前缀、后缀和公差等。
中心标记：指示圆或圆弧的中心。
中望CAD2010标准教程图9-1 完整的尺寸标注9.2 尺寸标注的设置1.命令格式命令行：Ddim (D)菜单：[格式]→[标注样式]工具栏：[标注]→[标注样式]用户在进行尺寸标注前，应首先设置尺寸标注格式，然后再用这种格式进行标注，这样才能获得满意的效果。
如果用户开始绘制新的图形时选择了公制单位，则系统默认的格式为ISO-25（国际标准组织）,用户可根据实际情况对尺寸标注格式进行设置，以满足使用的要求。
2.操作步骤命令: Ddim执行Ddim命令后，将出现如图9-2所示“标注样式管理器”对话框。
在“标注样式管理器”对话框中，用户可以按照国家标准的规定以及具体使用要求，新建标注格式。
同时，用户也可以对已有的标注格式进行局部修改，以满足当前的使用要求。
第9章尺寸标注图9-2 “标注样式管理器”对话框点击“新建”按钮、系统打开“创建新标注样式”对话框，如图9-3所示。
在该对话框中可以创建新的尺寸标注样式。
图9-3 “新建标注样式”对话框然后单击“继续”按钮，系统打开“新建标注样式”对话框，如图9-4所示。
设置尺寸标注样式
设置尺寸标注样式不同行业的图样，尺寸标注的形式和要求也不同。
要正确地标注机械图样的尺寸，就应该按照国家标准《机械制图》的规定，首先建立尺寸标注样式。
尺寸标注样式，包括总体样式和子样式。
总体样式是适用于各类型尺寸共通部分的基础设置，子样式是针对某一特定尺寸类型（如角度尺寸、引线尺寸等）而设置的。
设置时，先设置总体样式，再设置子样式。
建立一个名称为“机械”的机械尺寸标注样式，并设定各参数：1）设置总体尺寸参数“直线和箭头”设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“1.5”，如图2-5所示。
图2-5“文字”设置文字高度为“3.5”、从尺寸线偏移为“1”，如图2-6所示。
图2-6“调整”设置如下：选择标注时手动放置文字。
设置单位格式为“小数”、精度为“0.00”、角度标注为“度/分/秒”、精度为“0d ”，如图2-7所示。
图2-72）设置机械图样尺寸标注的子样式设置了总体样式之后，由于还不能满足各种类型尺寸（如角度型、引线型等）的标注要求，因此，还要针对一些类型尺寸再设置相应的子样式。
① 设置角度型标注子样式，如图2-8所示。
图2-8②设置引线型标注子样式，“箭头”区“箭头大小”为0，如图2-9所示。
图2-9③设置直径型标注子样式两种直径样式：A 样式的设置如下：B样式的设置如下：④设置半径型标注子样式3）尺寸公差标注尺寸公差是尺寸标注的一项内容，在图形上标注尺寸公差时，可以按照常规的方法先标注公称尺寸，然后再运用编辑文字（DDEDIT）命令注写上偏差和下偏差。
例如，图2-10a的尺寸公差标注步骤如下：①标注公称尺寸“80”，如图2-10b所示。
(a)(b)(c)图2-11②激活编辑文字（DDEDIT）命令（下拉菜单：修改（M）→对象（O）→文字（T）→编辑（E）；图标工具: ），选择尺寸文字“80”为编辑对象，打开“多行文字编辑器”对话框，在该对话框中文字区“80”之后输入“+0.074^ 0”文字串，如图2-11a所示。
CAD中的尺寸标注和标注样式设置方法
CAD中的尺寸标注和标注样式设置方法CAD是一款广泛应用于工程设计和制图的软件。
在CAD中，尺寸标注是非常重要的一个功能，它可以帮助我们正确地表示和测量设计图纸中的尺寸信息。
本文将介绍CAD中的尺寸标注功能以及如何设置标注样式。
尺寸标注在CAD中有两种常见的形式，即线性标注和径向标注。
线性标注用于表示直线或平面上的长度，而径向标注则用于表示圆形或曲线上的半径、直径和圆心角等信息。
在进行尺寸标注之前，我们需要先选择绘图工具栏中的“标注”命令。
在弹出的标注菜单中，可以看到各种不同的标注选项，包括线性标注、半径标注、直径标注等。
我们可以根据实际需要选择适合的标注类型。
假设我们需要进行一条直线的长度标注。
首先，在CAD中绘制一条直线，然后选择“线性标注”命令。
接下来，在CAD绘图界面中选择直线的起点和终点，CAD会自动在图纸中添加一个标注，并显示直线的长度。
对于线性标注，我们还可以通过设置标注样式来改变标注的外观。
在CAD中，可以调整标注文字的字体、大小、颜色以及标注线的样式和形状等。
要进行标注样式设置，只需要选中标注，然后右键点击，选择“属性”选项。
在标注属性窗口中，我们可以看到各种不同的标注样式设置选项。
例如，我们可以通过修改标注样式来改变标注线的颜色和线型。
还可以调整标注文字的字体大小和对齐方式。
此外，CAD还提供了一些高级的标注样式设置选项，例如添加背景填充、设置多行标注等。
除了线性标注外，CAD还提供了其他常见的尺寸标注类型。
例如，要进行圆形的直径标注，只需要选择“直径标注”命令，并在CAD绘图界面中选择圆的直径。
CAD会自动添加直径标注，并在图纸中显示圆的直径信息。
总之，CAD中的尺寸标注功能可以帮助我们正确地表示和测量设计图纸中的尺寸信息。
通过选择适当的标注类型和设置标注样式，我们可以根据实际需要创建清晰易读的尺寸标注。
希望本文对你在CAD软件的使用过程中有所帮助。
如何在CAD中创建标注和尺寸样式
如何在CAD中创建标注和尺寸样式CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。
在CAD软件中，标注和尺寸样式起着重要的作用，可以帮助我们准确地表达设计意图，以便于工程师、技术人员等相关人员理解和实施设计。
本文将介绍如何在CAD中创建标注和尺寸样式。
首先，我们需要在CAD中打开需要进行标注和尺寸的图纸。
在CAD软件中，标注和尺寸通常位于绘图选项卡的“标注”或“注释”工具栏中。
一般来说，标注包括线性标注、角度标注、半径标注等。
我们可以通过以下步骤创建线性标注样式：1. 选择“标注”或“注释”工具栏中的“线性标注”工具。
2. 在CAD中选择需要进行线性标注的线段或尺寸。
3. 指定标注的位置和方向，即将标注放置在线段的起点、中点、终点等位置。
4. 在弹出的对话框中，选择线性标注的样式，如标注的线颜色、字体、文字高度等。
5. 点击“确定”按钮，线性标注样式就被创建成功了。
类似地，创建其他类型的标注样式，如角度标注和半径标注，也是类似的步骤。
只需选择相应的标注工具，选择需要进行标注的对象，指定标注的位置和方向，并设置标注样式。
除了标注样式，尺寸样式也是CAD中非常重要的一部分。
尺寸样式用于表示图纸中的尺寸，包括长度、直径、半径等。
对于尺寸样式，可以按照以下步骤进行创建：1. 选择“标注”或“注释”工具栏中的“尺寸”工具。
2. 在CAD中选择需要进行尺寸的对象，如线段、圆等。
3. 指定尺寸的位置和方向，即将尺寸放置在对象的起点、终点、中点等位置。
4. 在弹出的对话框中，选择尺寸样式，如尺寸的线颜色、字体、文字高度等。
5. 点击“确定”按钮，尺寸样式就被创建成功了。
需要注意的是，在创建标注和尺寸样式时，我们可以根据具体需求对样式进行进一步的修改和调整。
CAD软件通常提供了丰富的选项和设置，可以满足不同的设计要求。
总结起来，创建标注和尺寸样式是CAD软件中非常基础和重要的技巧。
通过合理使用标注和尺寸样式，我们可以准确地表达设计意图，提高设计的可理解性和可实施性。
第09章-添加尺寸标注ppt课件(全)
9.3.5 连续标注
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“标 注”|“连续”命令（DIMCONTINUE），可以创建一系列端对端放置的标注， 每个连续标注都从前一个标注的第二个尺寸界线处开始 。
9.4 半径、直径和圆心标注
在AutoCAD中，可以使用“标注”菜单中的“半径”、“直径”与“圆心” 命令，标注圆或圆弧的半径尺寸、直径尺寸及圆心位置 。
9.2.5 设置调整选项
在“新建标注样式”对话框中，可以使用“调整”选项卡设置标注文字、 尺寸线和尺寸箭头的位置。
9.2.6 设置主单位选项
在“新建标注样式”对话框中，可以使用“主单位”选项卡设置主单位 的格式与精度等属性 。
9.2.7 设置换算单位
在“新建标注样式”对话框中，可以使用“换算单位”选项卡设置换算单 位的格式 。
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“标 注”|“标注间距”命令，或在“功能区”选项板中选择“注释”选项卡，在 “标注”面板中单击“调整间距”按钮，可以修改已经标注的图形中的标注线 的位置间距大小 。
9.6标注形位差
形位公差在机械图形中极为重要。一方面，如果形位公差不能完全控制， 装配件就不能正确装配；另一方面，过度吻合的形位公差又会由于额外的制造 费用而造成浪费。在大多数的建筑图形中，形位公差几乎不存在 。
9.5.5 快速标注
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“标 注”|“快速标注”命令，或在“功能区”选项板中选择“注释”选项卡，在 “标注”面板中单击“快速标注”按钮，都可以快速创建成组的基线、连续、 阶梯和坐标标注，快速标注多个圆、圆弧，以及编辑现有标注的布局 。
9.5.6 标注间距和标注打断
第9章 尺寸标注
图9.38 从“标注”工具栏输入DIMORDINATE命令 标注”工具栏输入DIMORDINATE命令
从下拉菜单选取：“标注” 从下拉菜单选取：“标注” “坐标标注” 坐标标注” 在“命令”状态下从键盘键入： 命令” DIMORDINATE 2. 命令的操作
9.8.4 用DIMRADIUS命令标注半径尺寸 DIMRADIUS命令标注半径尺寸
9.6 尺寸标注样式的替代
在进行尺寸标注时，常常有个别尺寸与所设尺 寸标注样式相近但不相同，若修改相近的尺寸标注 样式，将使所有用该样式标注的尺寸都改变，若再 创建新的尺寸标注样式又显得很繁琐。AutoCAD 创建新的尺寸标注样式又显得很繁琐。AutoCAD 2004中尺寸标注样式代替功能，可设置一个临时的 2004中尺寸标注样式代替功能，可设置一个临时的 尺寸标注样式，方便地解决了这一问题。
图9.26 “直线”尺寸标注样式应用示例1 直线”尺寸标注样式应用示例1
图9.27 “直线”尺寸标注样式应用示例2
图9.28 “直线”尺寸标注样式应用示例3
【例9-2】创建“连续小尺寸”标注样式，其 创建“连续小尺寸” 应用示例如图9.29所示。 应用示例如图9.29所示。
图9.29 “小尺寸”标注样式示例 小尺寸”
从下拉菜单选取：“标注” 从下拉菜单选取：“标注” “直径标注” 直径标注” 在“命令”状态下从键盘键入：DIMDIAMETER 命令”状态下从键盘键入：DIMDIAMETER 2. 命令的操作
9.8.6 用DIMANGULAR命令标注角度尺寸 DIMANGULAR命令标注角度尺寸
图9.43 角度尺寸标注示例
图9.20 显示“主单位”标签的“新建标注样式”对话框 显示“主单位”标签的“新建标注样式”
如何在CAD中进行尺寸标注和标注样式的自定义
如何在CAD中进行尺寸标注和标注样式的自定义CAD是一种广泛应用于工程设计的计算机辅助绘图软件。
在CAD 中，尺寸标注是非常重要的，它可以帮助工程师和设计师准确测量和记录各种元素的尺寸。
不仅如此，CAD还提供了自定义标注样式的功能，使用户可以根据自己的需要定制标注样式。
下面将介绍如何在CAD中进行尺寸标注和标注样式的自定义。
首先，在CAD中进行尺寸标注，需要使用"DIM"命令。
可以通过在命令行中输入"DIM"或点击CAD界面上的"标注"工具栏按钮来启动这个命令。
启动"DIM"命令后，鼠标会变成一个加号的形状，这时可以选择需要标注尺寸的对象或者指定两个点进行标注。
选择对象的方法是点击或拖动鼠标来框选所需对象。
选择两个点的方法是点击目标对象的起点和终点。
完成选择后，CAD会自动创建尺寸标注。
在CAD中进行尺寸标注时，可以根据需要选择不同的标注样式。
CAD提供了许多默认的标注样式，如"标记"、"线性"、"径向"等等。
可以在标注命令的选项中选择需要的标注样式，也可以使用"样式"命令来管理和编辑标注样式。
要自定义标注样式，可以通过以下步骤操作：1. 启动"样式"命令，它可以通过在命令行中输入"STYLE"或点击CAD界面上的"样式"工具栏按钮来启动。
2. 在弹出的"样式管理器"对话框中，可以看到所有的标注样式。
选择需要修改或创建新样式的样式。
3. 点击"修改"按钮编辑选中样式的属性。
可以修改标注文字、线条、箭头、尺寸线等属性。
可以选择不同的字体、线型、文字高度、箭头大小等等。
通过修改这些属性可以实现不同的标注样式。
4. 点击"应用"按钮来应用修改后的样式，然后点击"关闭"按钮退出"样式管理器"对话框。
创建尺寸标注样式教案
创建尺寸标注样式教案教案标题：创建尺寸标注样式教案教学目标：1. 了解尺寸标注的概念和作用；2. 学会创建尺寸标注样式；3. 掌握使用尺寸标注样式的方法。
教学准备：1. 教学工具：计算机、投影仪、幻灯片；2. 软件：AutoCAD、SolidWorks等建模软件；3. 教学材料：尺寸标注样式示例、练习题。
教学过程：一、导入（5分钟）1. 向学生介绍尺寸标注的概念和作用，解释在工程图纸中尺寸标注的重要性。
二、理论讲解（15分钟）1. 详细讲解尺寸标注样式的概念和组成要素。
2. 解释尺寸标注样式的分类和应用场景。
3. 演示创建尺寸标注样式的步骤和注意事项。
三、示范操作（20分钟）1. 使用建模软件演示创建尺寸标注样式的过程。
2. 指导学生跟随示范，逐步完成创建尺寸标注样式的操作。
3. 解答学生在操作过程中遇到的问题。
四、练习与巩固（15分钟）1. 分发练习题，要求学生根据所学内容创建尺寸标注样式。
2. 监督学生的练习过程，解答他们的问题。
3. 收集学生完成的练习题，进行评价和反馈。
五、拓展应用（10分钟）1. 引导学生思考尺寸标注样式在实际工程设计中的应用。
2. 鼓励学生尝试使用尺寸标注样式进行其他相关操作，如尺寸标注的编辑和调整等。
六、总结与评价（5分钟）1. 对本节课的内容进行总结，强调尺寸标注样式的重要性和应用价值。
2. 对学生的表现进行评价，鼓励他们继续学习和应用所学知识。
教学延伸：1. 鼓励学生自主学习和探索更多尺寸标注样式的创建方法；2. 提供更多实际案例，让学生运用所学知识解决实际问题；3. 引导学生了解尺寸标注样式的发展趋势和最新技术。
教学评估：1. 观察学生在操作过程中的表现，包括理解程度和操作技巧；2. 评价学生完成的练习题，检查其对尺寸标注样式的掌握程度；3. 根据学生的表现和问题反馈，调整教学方法和内容，提供个性化指导。
教学反思：通过本节课的教学，学生应该能够理解尺寸标注样式的概念和作用，掌握创建尺寸标注样式的方法，并能够灵活运用于实际工程设计中。
