第二章印刷质量测控条的分类和作用
测控条在印刷质量管理中的应用
万方数据・特别关注・２、灰平衡测控条灰平衡测控条在印刷界得到广泛的应用，其中，芬兰制造商在印刷在线检测技术方面处于领先地位，为印刷企业提供了最优秀的印刷在机灰平衡测控条检测系统，该系统安装使用后，即使纸带印刷速度高达１６米／秒，仍然可以在距离纸面只有５ｍｍ的距离内，对印刷品版面设计中安排的纸带横截面上宽度达１６ｍｍ灰平衡测控条进行图像检测。
对于用于印刷报纸等生产条件相对较差的情况，还专门设计了没有移动部件的检测装置。
３、测控条对于提高Ｉ；Ｐ．Ｎ质量所起的作用印刷企业最初都对在线ＦＰ，吊Ｊ质量测控持怀疑态度，但通过实践，他们现在已经开始接受这种新型系统。
尤其是在报纸印刷行业，客户也逐步接受了报纸版面中出现的细灰色测控条。
配置报纸ＦＰｔ吊，Ｊ色彩检测系统后，设备成本将增加１．７％，但其优势大于劣势，主要体现在如下几点：（１）由于灰平衡的闭环控制，印刷成本下降０．８％～１．６％。
（２）印刷机测控条不仅能检查暗调、中间调的网点扩大，还能检查网点变形、油墨相互叠印的情况。
（３）降低了印刷损耗和与客户间的纠纷，所以大家乐于采用。
（４）有些彩色信号条不仅增加了晒版质量控制条，还增加了油墨控制段以及超精细测量段，既可以控制晒版质量，还控制印刷质量。
图１：印刷机测控条４、印刷常用测控条（１）ＧＡＴＦ星标ＧＡＴＦ星标是３６根黑色的楔形线条平均分布在一个圆周之内组成的，楔尖朝圆心，是最小的网点；楔尾朝圆边，是最大的网点，由于这种排列的几何特性，ＧＡＴＦ星标能表现出印迹的缺陷，如重影、网点增大，楔形线会产生等量的扩张宽度，等量的扩大或是缩小，会在楔尖相对集中的圆的中心明显的显示出来。
图２：星标楔形放大图 万方数据印刷质量与标准化２００６．２１５・特别关注・网点扩大、滑移、重影等问题是因为Ｉ；ｐ，ＷＪ过程中供墨量过大，印刷包衬不合适或滚筒间的速差，网点直径Ｒ１与圆中间直径Ｒ２发生变化的比例关系是：一２３Ｒ１－－Ｒ２（负数表示Ｒ１为增大时，Ｒ２为减小；Ｒ１为减小时，Ｒ２为增大）星标的这种放大作用使操作人员很容易发现问题。
第二章：印刷质量测控条的分类和作用
例如：某工厂根据印刷工艺条件规定 “3”为标准数码，实际印刷过程 中，印刷正常时， “3”表示看不 清楚。“4”号变深看得很清楚， 表示网点增大 。 数码“2”比数码“1”浅，表示网 点缩小。 根据数码变深或变浅的梯级，可 以粗略地估计网点扩大值。 当印刷品上的网点发生变形时， 信号条上横线与竖线的密度就会 不同，“SLUR”比底色深，表明 网点纵向变形，比底色浅则说明 网点横向变形。
四 布鲁纳尔测控条
细网点微测段 细网点微测段也叫超微测
量元素，是布鲁纳尔系统的核 心部分。细网段由60线/cm的等 宽线组成，其总网点面积为 50%，细网段用等宽大十字线 将细网面积一分为四。每1/4面 积网点的形成完全相同。
e.g. GATF星标、放射楔形线
6. 提供测试单元图形。
第二节 几种常用的测控条
一 GATF 星标 1 GATF 星标结构
在直径10mm的圆 内，对称布置了 36条黑色楔形线 和36 条白色楔形 线。星标的中心 是直径为1mm的 小白圆点。
2 GATF 星标的原理
当印刷中的发生网点增大或重影时，楔形线就会产生各 向等量的或定向等量的扩张宽度 Δs 。楔形线如同粗细线 数不同的网点，楔尖是最细的网点，楔尾是最粗的网点， 在等量的扩张宽度Δs 作用下，白楔形线缩小，黑楔形线 扩大，在楔尖集中的圆心部位，反映最灵敏。
2. 用几何图形位置相等、阴阳相反等原理控制 网点大小和形状。
e.g. Brunner阴阳十字线和阴阳网点
3. 边缘增大条件下，角度处比弧 度出变化更敏感。
e.g. GATF星标、放射楔形线
4. 利用50%面积的等宽折线控制不同方位的变化。
e.g. Brunner 50%细网段的折线
5. 用等宽线的同心圆控制任意方位的变形。
印刷测控条的分类和作用共84页
印刷测控条的分类和作 用
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思

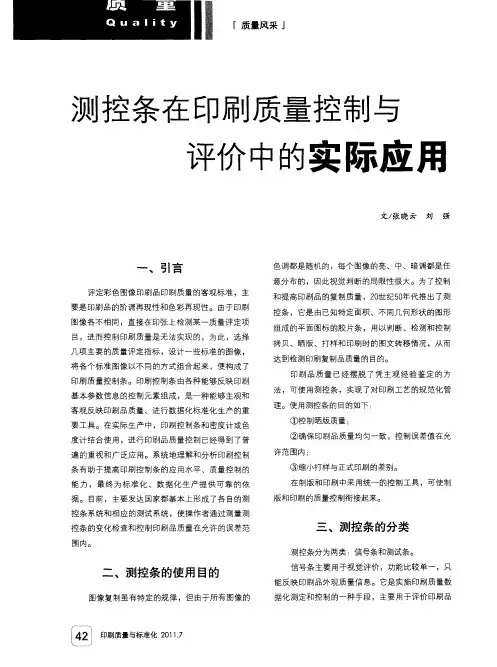

测控条在印刷质量控制与评价中的实际应用
条有 助 于 提高 印刷控 制条 的 应 用水 平 、 质量 控 制 的
①控制晒版质量 ；
②确保印刷品质量均匀一致 ，控制误差值在允
多具有不同功能的测试 区、段 、块组成的 ，因此将
其放 置 在 印版 上 ，通 过 目测和 密 度计 及 其他 仪 器 检
落在测控条上 ， 而降低测控效果。 从
七 、结束 语
在印刷 向多色高速发展的今天 ，人对印品质 量和 印刷效率有着更高的要求，而提高印刷质量和
测实地密度值 、小网点再现值 、相对反差值 、色彩 再现等标准规定的指标。除此之外 ，测控条还能检 测标准未定的指标 ，如油墨叠色率、色偏 、灰度、 反射效率、灰平衡等 。总之 ，测控条是用来测控晒
围内。
版和印刷的质量控制衔接起来。
三 、测控 条的分类
测控条分为两类 ： 信号条和测试条。
测控条 的使用 目的
图像复制虽有特定 的规 律 ，但 由于所有图像的
信号条主要用于视觉评价 ，功能比较单一，只
能反映印刷品外观质量信息。它是实施印刷质量数 据化测定和控制的一种手段 ，主要用于评价印刷 品
组成的平面 图标 的胶片条，用以判断、检测和控制
拷贝、晒版 、打样和印刷时的图文转移情况 ，从而 达到检测印刷复制品质量的目的。 印刷品质 量已经摆脱 了凭 主观经验鉴 定的方 法 ，可使用测控条 ，实现了对印刷工艺的规范化管 理。使用测控条的目的如下 ：
基本参数信息 的控制元素组成 ，是一种能够主观和

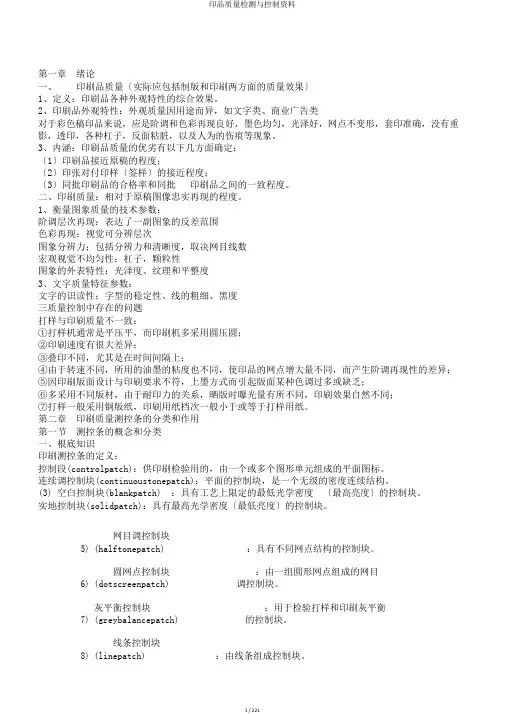

印品质量检测与控制资料
第一章 绪论 一、 印刷品质量〔实际应包括制版和印刷两方面的质量效果〕 1、定义：印刷品各种外观特性的综合效果。
2、印刷品外观特性：外观质量因用途而异，如文字类、商业广告类对于彩色稿印品来说，应是阶调和色彩再现良好，墨色均匀，光泽好，网点不变形，套印准确，没有重影，透印，各种杠子，反面粘脏，以及人为的伤痕等现象。
3、内涵：印刷品质量的优劣有以下几方面确定： 〔1〕印刷品接近原稿的程度；〔2〕印张对付印样〔签样〕的接近程度；〔3〕同批印刷品的合格率和同批 印刷品之间的一致程度。
二、印刷质量：相对于原稿图像忠实再现的程度。
1、衡量图象质量的技术参数：阶调层次再现：表达了一副图象的反差范围 色彩再现：视觉可分辨层次图象分辨力；包括分辨力和清晰度，取决网目线数 宏观视觉不均匀性：杠子，颗粒性图象的外表特性：光泽度、纹理和平整度 3、文字质量特征参数：文字的识读性：字型的稳定性、线的粗细、黑度 三质量控制中存在的问题 打样与印刷质量不一致：①打样机通常是平压平，而印刷机多采用圆压圆； ②印刷速度有很大差异；③叠印不同，尤其是在时间间隔上；④由于转速不同，所用的油墨的粘度也不同，使印品的网点增大量不同，而产生阶调再现性的差异； ⑤因印刷版面设计与印刷要求不符，上墨方式而引起版面某种色调过多或缺乏；⑥多采用不同版材，由于耐印力的关系，晒版时曝光量有所不同，印刷效果自然不同； ⑦打样一般采用铜版纸，印刷用纸档次一般小于或等于打样用纸。
第二章 印刷质量测控条的分类和作用 第一节 测控条的概念和分类 一、根底知识印刷测控条的定义：控制段(controlpatch)：供印刷检验用的，由一个或多个图形单元组成的平面图标。
连续调控制块(continuoustonepatch)：平面的控制块，是一个无级的密度连续结构。
(3) 空白控制块(blankpatch) ：具有工艺上限定的最低光学密度 〔最高亮度〕的控制块。

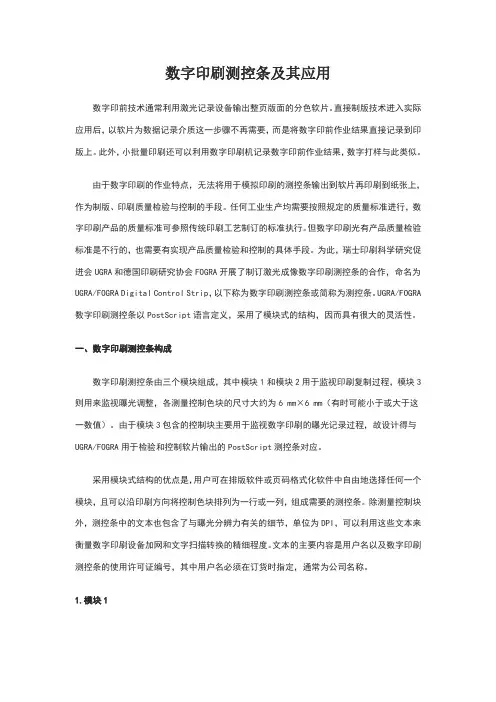

数字印刷测控条及其应用
数字印刷测控条及其应用数字印前技术通常利用激光记录设备输出整页版面的分色软片。
直接制版技术进入实际应用后，以软片为数据记录介质这一步骤不再需要，而是将数字印前作业结果直接记录到印版上。
此外，小批量印刷还可以利用数字印刷机记录数字印前作业结果，数字打样与此类似。
由于数字印刷的作业特点，无法将用于模拟印刷的测控条输出到软片再印刷到纸张上，作为制版、印刷质量检验与控制的手段。
任何工业生产均需要按照规定的质量标准进行，数字印刷产品的质量标准可参照传统印刷工艺制订的标准执行。
但数字印刷光有产品质量检验标准是不行的，也需要有实现产品质量检验和控制的具体手段。
为此，瑞士印刷科学研究促进会UGRA和德国印刷研究协会FOGRA开展了制订激光成像数字印刷测控条的合作，命名为UGRA/FOGRA Digital Control Strip，以下称为数字印刷测控条或简称为测控条。
UGRA/FOGRA 数字印刷测控条以PostScript语言定义，采用了模块式的结构，因而具有很大的灵活性。
一、数字印刷测控条构成数字印刷测控条由三个模块组成，其中模块1和模块2用于监视印刷复制过程，模块3则用来监视曝光调整，各测量控制色块的尺寸大约为6 mm×6 mm（有时可能小于或大于这一数值）。
由于模块3包含的控制块主要用于监视数字印刷的曝光记录过程，故设计得与UGRA/FOGRA用于检验和控制软片输出的PostScript测控条对应。
采用模块式结构的优点是，用户可在排版软件或页码格式化软件中自由地选择任何一个模块，且可以沿印刷方向将控制色块排列为一行或一列，组成需要的测控条。
除测量控制块外，测控条中的文本也包含了与曝光分辨力有关的细节，单位为DPI，可以利用这些文本来衡量数字印刷设备加网和文字扫描转换的精细程度。
文本的主要内容是用户名以及数字印刷测控条的使用许可证编号，其中用户名必须在订货时指定，通常为公司名称。
1.模块1包含以下8个实地色块：青、品红、黄和黑色实地色块各1个，“青＋品红”、“青＋黄”、“品红＋黄”实地色块3个，“青＋品红＋黄”实地色块1个。
第二章 印刷测控条的分类和作用 ppt课件
2020/12/27
11
三、测控条的原理
1. 网点面积的增大与网点边缘的总长度成正比。
2. 利用几何图形的面积相等，阴、阳相反来测控网 点的转移变化。
3. 辐射状图形变化时，圆心处变化明显。
4. 利用等宽或不等宽的折线测控水平和垂直方位的 变化。
5. 利用等距同心圆测控任意方位的变化。
6. 能够提供测试单元图形。
2020/12/27
19
星标的应用
网点出现重影，则中心圈消失，出现 “8”形轮廓；
“8”形横向扩大，重影为纵向产生； “8”形纵向扩大，重影为横向产生；
中心圈出现黑圆点，墨量过大。
2020/12/27
20
2020/12/27
网点扩大
左图：印刷网点变形的星标 网点纵向扩大，产生变形 右图：印刷重影的星标 在中心周围形成横8字
2020/12/27
13
2、利用几何图形的面积相等，阴、阳相反来 测控网点的转移变化
网目调图像复制是控制网点面积与空白面积比例 的转移，利用已知面积相等的图形在实施过程中 发出面积不等的信号，来控制印刷和晒版过程的 偏差。
2020/12/27
14
3、辐射状图形变化时，圆心处变化明显
GATF 星标信号条中心为很小的白点，由36条黑白 相等的辐射线组成。
在符合条件和正态压力下，同心圆线条只有粗细 的变化，没有方向变化，当印刷过程发生位移时， 线条就会沿移动方向变粗，甚至搭连。
2020/12/27
24
6、能够提供测试单元图形
数据功能
2020/12/27
25
作业：
P12 （1、2、5、6、7）
2020/12/27
26
印刷测控条的使用知识
印刷测控条的应用2010-07-02 作者：黎建明来源：必胜网文字大小：大中小印刷品的复制过程是将连续调的原稿转化为半色调的网点分色版，再通过油墨转移到承印物，从而复制表现原稿的一个过程。
因此，在整个过程中，网点传递的情况及油墨转移的情况是复制结果的关键因素之一。
而对它们监控涉及到的主要内容就是印品质量管理的主要工作。
质量管理的标准化与数据化是世界各国普遍认同及采用的方式。
测控条与测量仪器则是实现与实施标准化与数据化的必要工具及条件。
测控条、测量仪器使质量管理有了科学的依据，使每道工序的质量控制有规可循、有范可就、有数可依，并逐步替代了单凭经验来定性的工作方法，同时减少了上、下工序许多相互扯皮的现象，从而保证了高质量、高效率的生产。
目前，我国印刷企业中应用测控条及测量仪器来进行质量管理，实现与国际先进水平接轨的企业还不是很多，或者说能够熟练运用的还不是很多。
一些企业虽然已经在应用测控条及测量仪器，但测控条本身不标准（经过多次反复拷贝制成的）或者测量仪器没有进行必要的校准；有些企业虽然有测控条但不会用，不了解测控条的各种功能及其作用；有的购买了测量仪器束之高阁，当作摆设，仍然凭经验行事；有的公司并没有将测控条、测量仪器应用在所有产品上，没有在生产的全流程使用；还有许多公司根本不用测控条和测量仪器，全凭老师傅的一些经验来监控质量等，，从而造成印刷质量的不稳定。
本文针对测控条进行一些讲解与展开一些讨论，希望因此能够带给大家一些实用的信息，促进印刷质量管理的实施，达到抛砖引玉的效果。
测控条的概念测控条（Control Strip）是实施印刷质量数据化测控的重要媒介。
它是运用精密技术，把网点、线条和实地等几何图形制作在软片或软件(电子文档)上而获得的一种测试工具。
它由许多具有不同功能的测试区、段、块组成，用以判断和控制出片、出版、打样和印刷时的图文信息单元转移时的质量情况。
测控条的分类1、根据测控条出现的形式传统软片类测控条：这样的软片类测控条是以软片为载体，实物形式存在的。
第五章印刷测控条的分类和作用
成，意为滑动重影）、布鲁纳尔测控条细网块的四角折线。
5、利用等距同心圆测控任意方位的变化 在符合条件和正态压力下，同心圆线条只有粗细 的变化，没有方向变化，当印刷过程发生位移时， 线条就会沿移动方向变粗，甚至搭连。
6、能够提供测试单元图形
数据功能
实地密度
一、实地密度的定义 实地密度是指网点面积率为100％，即被墨层完 全覆盖的部分的密度，用DV表示。
网点增大值的控制
打样和印刷中进行三点控制： a. 控制亮调、中间调和暗调的网点增大量 b. 布鲁纳尔测试条控25%.50%.75%，海德堡CPC控制 20%.40%.80%，瑞士格雷达固CCS控制15%.45%.73%.
国家标准规定： 胶印精细印刷品50％网点的增大值范围为 10％~20％； 胶印一般印刷品50％网点的增大范围为10 ％~25％。
•2、图像匹配色块：
组成:沿垂直方向分为CMYK四行，每行由一系列的 彩色圆形和三角形构成 。
功能:评估套准的准确性（白线的位置和宽度） 。
•3、灰平衡表：
组成:由一系列的色块组成，这些色块沿垂直方向品红值逐渐 变化，沿水平方向黄色值逐渐变化。青网点的大小在整个矩阵 中是一致的，并由方阵的左上角的数值来确定。
组成: 四色十字线 。 功能: 检测套准 。
11、三色灰度条：
组成:由青品黄三色（50C、40M、40Y）叠加组 成，紧邻三色灰度条有一个等值（50K）的黑色 色度条。 功能:考察各色油墨色调的轻微变化方向，用以 调节油墨量，使三色灰度条尽量达到灰平衡 。
12、 竖条实地密度梯尺 ：
组成:由四色实地密度梯尺组成，被设计在测试 版的外侧边缘，围绕整个印刷图像长度方向。 功能:考察印刷周向实地密度变化，提高印刷版 面周向四色实地密度稳定性 。
印刷测控条
• （四）利用等宽或不等宽的折线 测控水平和垂直方位的变化。 • LITHOS信号条印刷变形段可以判 断印刷中网点横向和纵向方位的 变形。如图3所示。当印刷正常 时，如图A。折线正常清晰；当纵 向发生变形或重影时，信号条中 的横线部分会糊死变暗。如图B中 情形；同理当横向发生变形或重 影时。会出现如图C的情形。
Page 22
• （十）十字套准线 • 每个彩色十字由两个印刷机组印刷，每 个十字中都有两个数字，用以标识形成十字所 用的印刷机组。当两个十字相互重叠无法区分 时，则这两个滚筒之间就达到了较好的套准。 制作十字套准线时一定要明确印刷分色原理， 每个彩色十字由两个颜色组成，但是并不是先 制作第一色，再把第二色叠到第一色上，而是 先画出十字线，再选择轮廓颜色，比如，绿色 套准线，轮廓颜色选择100％的青和10。％的 黄。笔者做过检验，如果是先画100％的青十 字线，再叠上100％的黄十字线，那么将该图 导入Photosh。p中时。该十字线的颜色变成 100％的黄。印刷分色时便不能把该色分成青 黄两色，也就失去了检验套准的作用。以上图 形绘制完毕后，放在相应的位置上输出。自己 动手仿制的这些测控条功能虽不如GATF印刷 标版那么全面，但是通过使用这些测控条基本 上也可以反映出印刷复制的水平，对控制印刷 各环节。
Page 10
（三）利用几何图形的面积相等，阴、 阳相反来测控网点的转移变化。如图 2所示。布鲁纳尔测控条细网线测微 段的阴、阳网点和阴。阳十字线利用 此原理。从最后一排的13个网点中。 最左边是实点。往右的12个网点分别 是0、5％、1％、2％、3％、4％、5 ％、6％、8％、10％、12％、15％、 20％的空心点；与倒数第二排之间夹
• （二）辐射状图形变化时，圆心处变化明显。 • 最为典型的就是GATF星标。以下是几种质 量故障，均可以通过星标的变化来判断印刷故 障。 • A星标的楔形条法分布均匀，中间有一个白色 小圆点，表明网点没有变形、重影。印版供墨 量合适； • B中心的白色圆圈扩大，网点缩小； • C印张上的星标中心出现大黑圈。表明网点增 大，版面受墨量过多； • D星标中心的黑圈横向拓展成椭圆形。表明网 点纵向变形，反之亦然； • E星标的中央部分则消失掉，中央轮廓就像横 向。8字形。边缘的轮廓呈GATF星标，表明 网点出现纵向重影。反之亦然。
浅谈几种国内常见的测控条技术
浅谈几种国内常见的测控条技术西安理工大学印刷包装工程学院董晨曦1 测控条的原理及分类测控条(Control Strip)由各种能够反映印刷基本参数信息的控制元素组成,是实施印刷质量数据化测控的重要媒介｡测控条的原理以质量控制原理为基础,颜色的复制主要取决于墨层厚度､网点覆盖率和叠印率(如图1所示)｡测控条针对这些参数设计出具有不同功能的测试区､段､块,这些相应的控制单元在实际生产时随图像一起印刷输出,用以判断和控制晒版､烤版､打样和印刷时的图文信息单元转移时的质量情况｡根据测控条提供质量信息的种类,可分为两大类｡1)信号条信号条由若干信号块构成,能及时反映印刷时的网点扩大或缩小､轴向重影或周向重影､晒版时的曝光不足或过量,以及印版的分辨率等情况｡特点:只需一般的放大镜或人眼就能察觉质量问题,直接反映印品质量｡但是只能定性地提供质量情况,无法提供精确的数据,故称为信号条｡2)测试条测试条由若干区､段测试单元和少量的信号块组成,它不仅具有某些信号条的功能,还能通过专门的仪器设备(如密度计)在规定的测试单元上进行测量,再由专用公式计算出印刷质量的一些指标数值,供评判和调节使用｡它适用于高档次印品质量的控制､测定和评价｡2 几种常见的测控条目前国内外使用的测控条种类比较多,我国国家印刷标准推荐采用布鲁纳尔控制条,作为印刷行业使用的质量控制工具,在国内常用的还有GATF号码信号条､FOGRA测控条等,无论选用哪种测控条,它们都有共同的测量元素进行印品质量控制｡下面简单介绍几种常见的测控条｡1)布鲁纳尔测控条用于打样和印刷的实地密度､网点增大､网点变形和印刷相对反差的测量和计算,也可用于目测｡目前多数采用最新的具有7个控制段的控制条,但在实际生产中仍以布鲁纳尔三段式测控条居多(实地块､50%粗网段和微线块)｡图2(见下页)所示的是单色的布鲁纳尔控制段,可看出有灰平衡观察块､线与小网点控制块､25%的细网块､7 5%细网块､实地色块､50%粗网(10L / cm)块和50%细网微测块｡各控制块的作用如下｡①实地块:测量打样､印刷的实地密度和油墨的上墨程度;测量､计算三原色油墨的三大特性,即色偏､灰度和效率｡控制四色油墨的最佳实地密度值,不仅是打样和印刷数据化色彩管理的核心,也是整个复制过程数据化色彩管理的核心｡②75%网点块:测量75%网点区的网点增大;测量､计算印刷相对反差值(K值)｡③50%网点块:视觉直接观察网点增大和减小的变化;计算50%网点的增大值｡网点变化在中间调50%处最明显,这部分方形网点正好处于刚好搭角状况,若网点扩大就会角部重叠,网点缩小就会角部脱开｡④细网点微测块:细网点微测块是布鲁纳尔系统的核心,该段与一个150lpi的50%网点块等效｡它由网点百分比为0.5%到99.5%的圆网点､5O%的方网点､50%的水平细线和垂直细线､细小的正､负十字线组成｡该元素中的每对网点的平均网点百分比和每个部位的网点百分比都为50%,因为印刷过程中的滑版是一种有方向性的网点增大,所以平行线是滑版的检测标志｡⑤微线块:判断印版曝光的正确性｡布鲁纳尔系统还包括红､绿､蓝实地叠印块,用以检查油墨叠印情况｡2)FOGRA印刷测控条FOGRA PMS色彩控制条是德国印刷与复制技术协会设计的,它由实地块､网点块､叠印块及控制印版和软片曝光用的微线块组成(如图3所示)｡各测控单元的作用如下｡①40%和80%的网点块:网线数为60l / cm,角度为90°,它既可用于测定网点扩大值,又可测定印刷反差值｡主要执行的是网点值转换的光学密度监控｡②灰平衡区块:由3色印刷产生的色平衡块是一个接近中性灰的小区域｡在印刷过程中对于颜色和阶调值的变化是非常敏感的,通过控制条的色平衡变化,可以发现色平衡的偏移｡③实地块:在网点面积为100%的印刷控制条上,4个四色印刷中的实地面积彼此之间的相隔大约为5cm,它们使控制整个印刷宽度上墨量的一致性成为可能｡用于检测实地密度值｡④信号块D:线条标用于密度测量判断移动和重影,用来目视控制油墨的转移和重影｡当视觉印象表现为一个均匀的色块时,就满足了理想的条件｡⑤双色靶K / S:这两个色靶的混合是用来对制版过程的可视控制｡微线靶K区表明印刷工人一眼就可瞥见4组印版是否正确｡色靶S区用于控制高光区域的网点的转移｡它分为四部分,包含网点直径与网点面积为2%､3%､4%和5%的相一致｡3UGRA/FOGRA测控条UGRA / FOGRA测控条由瑞士印刷科学研究促进会(UGRA)和德国印刷研究学会(FOGRA)制定,适用于数字化印前生产环境,检验印前作业全部完成后输出到分色片上的结果｡UGRA / FOGRA 测控条包含9个功能组,也称为控制块或功能块｡主要的控制块有5个,如图4所示｡各测控块功能如下｡①信息块/ 分辨率块:包含测控条用户名及一些信息;夹角为1°的放射线,从同一个基点出发,用于衡量输出系统沿不同方向复制细线能力｡②文本块:判断输出设备复制字符的能力｡③几何诊断块:衡量输出设备的记录分辨率与加网线数｡④网目调梯尺块:确定和评估独立传递函数曲线的特性,实现网点增大的合理补偿｡⑤棋盘块:加网角度均为45°反映输出设备的曝光特性｡4)GATF字码信号条(网点扩大信号条)GATF字码信号条由美国印刷基金会发明,由网点扩大､变形范围､星标三部分组成(如图5所示)｡GATF字码信号条利用细网点比粗网点对网点扩大敏感来判断网点扩大值｡可以直接凭视觉对字码网点面积与密度变化进行检查｡①网点扩大块:它的左侧标着从0到9的数码,每个数码为一个梯级｡1~7数码每级网点增大为3%~5%,7~9数码每梯级网点增大为5%以上｡一般情况下会以数字2为标准检测是否与印刷品底色相同｡②平行线检测图:在这个图形中,背景底色是竖直方向的平行线,中间镶嵌了由水平方向的平行线构成的“SLU R”字母｡因此,整个图相当于色调为25%的平网线图｡当印刷正常时,底色和字色深浅一致;当字色深出,底色淡入,表示横线变粗,判断为产生了径向滑移和重影｡当字色淡入,底色深出,表示竖线变粗,判断为产生了轴向滑移和重影｡③GATF星标:是GATF系统中一项重要的检测工具,是36根黑色的楔形线条用相等的间隔距离,排列在一个圆周之内组成的｡由于这种排列的几何特性,它对印张上的各种印迹缺陷如重影､网点增大等,会在楔尖集中的圆心处明显显示出来｡GATF星标的应用方式如图6所示,从左向右依次为:墨量适中网点不变形时,星标中间有规则的白色圆点;墨量不足时,星标中间白色点扩大,网点缩小;墨量过多时,星标中间出现大黑圈;网点产生纵向变形时,黑圈就横向扩展成椭圆形;网点产生横向变形时,黑圈就纵向扩展成椭圆形;网点出现重影,则中心圈消失,出现“8”形轮廓;“8”形横向扩大,重影为纵向产生;“8”形纵向扩大,重影为横向产生｡3 结语综上所述,大家可以看出测试条的一般组成主要分8部分｡①单色实地块:用于控制墨层厚度;②单色网点测试块:与实地块一起用于测试网点调值及网点增大量;③多色套印的实地块:控制叠印率;④线条测试块:检测各方向的重影和滑版;⑤调值很低的网点块:最低的､可复制的网点调值;⑥调值很高的网点块:最高的､可复制的网点调值;⑦三色套印的网点块:即灰平衡块(至少三个单元);⑧规矩线:每个色版套印的准确度｡根据这些测试图,企业也可以制作出简单实用､适合自己的独有的测控条｡。
