天线增益相关知识
天线参数的度量单位
天线参数的度量单位天线参数是描述天线性能的指标，包括增益、方向性、频率响应等。
这些参数通常以特定的单位进行度量，以便对天线进行准确的评估和比较。
下面将介绍几个常用的天线参数及其度量单位。
一、增益(Gain)增益是衡量天线辐射电磁波能力的重要参数，它表示天线相对于理想点源天线的辐射能力。
增益是以分贝(dB)为单位进行度量，通常用dBi表示。
例如，一个天线的增益为3dBi，意味着它相对于一个理想点源天线具有3dB的辐射能力。
二、方向性(Directivity)方向性是指天线在特定方向上辐射或接收信号的能力，它描述了天线辐射或接收模式的空间分布。
方向性通常用无量纲的方向图来表示，其中最大增益处对应的方向被定义为主瓣方向。
方向性也可以用分贝(dB)来度量，称为定向性因子。
例如，一个天线的定向性因子为10dB，表示它在主瓣方向上的增益是无方向性天线的10倍。
三、频率响应(Frequency Response)频率响应是指天线在不同频率下的辐射或接收能力。
它通常用功率或电压的响应值来表示，单位可以是瓦特(W)或伏特(V)。
例如，一个天线的频率响应为100W，表示它在特定频率下的辐射功率为100瓦特。
四、驻波比(VSWR)驻波比是评估天线匹配性能的重要指标，它表示天线输入端的驻波功率与匹配负载时的最小功率之比。
驻波比是无量纲的，通常用比值表示。
例如，一个天线的驻波比为1.5:1，表示驻波功率是匹配负载时最小功率的1.5倍。
五、极化(Polarization)极化是指电磁波的电场矢量相对于地面的方向。
常见的极化方式有水平极化、垂直极化等。
极化通常用线性极化度量，单位可以是分贝(dB)或无量纲的极化度。
例如，一个天线的极化度为20dB，表示它的极化效果比无极化天线好20dB。
天线参数的度量单位包括分贝(dB)、瓦特(W)、伏特(V)等。
这些参数和单位的准确描述和度量，有助于科学家、工程师和无线通信领域的专业人士对天线性能进行准确的评估和优化。

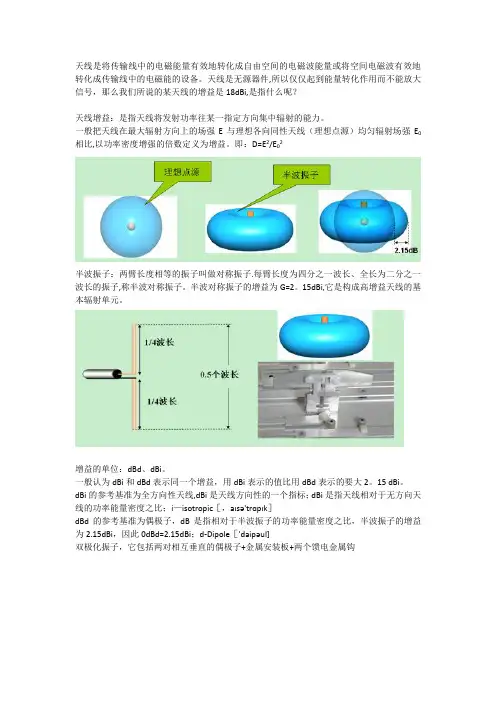

天线增益及半功率角的定义
天线是将传输线中的电磁能量有效地转化成自由空间的电磁波能量或将空间电磁波有效地转化成传输线中的电磁能的设备。
天线是无源器件,所以仅仅起到能量转化作用而不能放大信号，那么我们所说的某天线的增益是18dBi,是指什么呢？天线增益：是指天线将发射功率往某一指定方向集中辐射的能力。
一般把天线在最大辐射方向上的场强E与理想各向同性天线（理想点源）均匀辐射场强E0相比,以功率密度增强的倍数定义为增益。
即：D=E2/E02半波振子：两臂长度相等的振子叫做对称振子.每臂长度为四分之一波长、全长为二分之一波长的振子,称半波对称振子。
半波对称振子的增益为G=2。
15dBi,它是构成高增益天线的基本辐射单元。
增益的单位：dBd、dBi。
一般认为dBi和dBd表示同一个增益，用dBi表示的值比用dBd表示的要大2。
15 dBi。
dBi的参考基准为全方向性天线,dBi是天线方向性的一个指标；dBi是指天线相对于无方向天线的功率能量密度之比；i—isotropic［，aɪsə'trɑpɪk］dBd的参考基准为偶极子，dB是指相对于半波振子的功率能量密度之比，半波振子的增益为2.15dBi，因此0dBd=2.15dBi；d-Dipole［'daipəul]双极化振子，它包括两对相互垂直的偶极子+金属安装板+两个馈电金属钩在方向图中通常都有两个瓣或多个瓣，其中最大的瓣称为主瓣，其余的瓣称为副瓣。
天线中心方向信号辐射最强，往两边信号逐渐减小。
半功率角：所谓半功率角就是主瓣上，功率下降到最强方向（主瓣方向)一半(3dB）的夹角，比方说90度,就是说从主方向往左右各45度,功率就下降一半。
半功率角反映了天线能量的集中程度。
有水平半功率角和垂直半功率角之分,常见的90/65都是水平半功率角。
波瓣宽度：主瓣两半功率点间的夹角定义为天线方向图的波瓣宽度，称为半功率（角）瓣宽.主瓣瓣宽越窄，则方向性越好，抗干扰能力越强。
水平波瓣宽度是指在水平面的半功率波瓣宽度。
天线接受能力增益计算公式
天线接受能力增益计算公式在无线通信领域，天线是起到接收和发送无线信号的重要设备。
天线的性能直接影响到通信系统的传输质量和覆盖范围。
而天线的接收能力增益是评估天线性能的重要指标之一。
接下来我们将介绍天线接收能力增益的计算公式及其相关知识。
天线接收能力增益是指天线在接收信号时相对于理想点源天线的增益。
它是一个无量纲的值，通常用分贝（dB）来表示。
天线接收能力增益的计算公式如下：Gr = Ae / λ^2。
其中，Gr为天线接收能力增益，Ae为天线的等效有效面积，λ为接收信号的波长。
天线的等效有效面积Ae是一个描述天线接收能力的重要参数。
它是指天线在接收信号时所能够接收到的有效信号的面积。
通常情况下，天线的等效有效面积与天线的物理尺寸、方向性以及工作频率有关。
在实际应用中，我们可以通过天线的等效有效面积来评估天线的接收能力。
接收信号的波长λ是指信号在空间中传播一个完整波长所需要的距离。
它与信号的频率有关，通常情况下，频率越高，波长越短。
在天线接收能力增益的计算公式中，波长的平方是用来表示接收信号的能量分布情况的。
通过天线接收能力增益的计算公式，我们可以看出，天线的接收能力增益与天线的等效有效面积和接收信号的波长有关。
在实际应用中，我们可以根据天线的等效有效面积和接收信号的频率来计算天线的接收能力增益，从而评估天线的接收性能。
除了天线接收能力增益的计算公式外，我们还需要了解一些影响天线接收能力增益的因素。
首先是天线的方向性。
天线的方向性越强，其接收能力增益就越大。
其次是天线的工作频率。
天线在不同频率下的接收能力增益也会有所不同。
再次是天线的等效有效面积。
天线的等效有效面积越大，其接收能力增益也会越大。
在实际应用中，我们可以通过天线的接收能力增益来评估天线的接收性能。
通过计算天线的接收能力增益，我们可以选择合适的天线来满足通信系统的需求。
同时，我们也可以通过优化天线的设计来提高天线的接收能力增益，从而提升通信系统的性能。

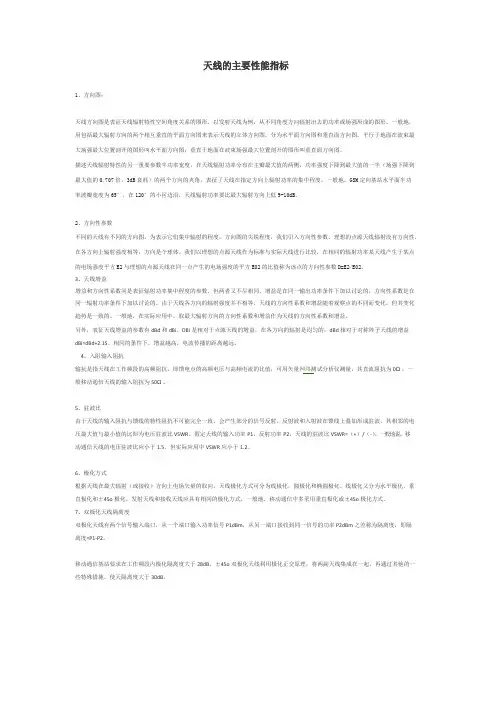

天线的主要性能指标和相关知识
天线的主要性能指标1、方向图：天线方向图是表征天线辐射特性空间角度关系的图形。
以发射天线为例，从不同角度方向辐射出去的功率或场强形成的图形。
一般地，用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图，分为水平面方向图和垂直面方向图。
平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图；垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。
描述天线辐射特性的另一重要参数半功率宽度，在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半（场强下降到最大值的0.707倍，3dB衰耗）的两个方向的夹角，表征了天线在指定方向上辐射功率的集中程度。
一般地，GSM定向基站水平面半功率波瓣宽度为65°，在120°的小区边沿，天线辐射功率要比最大辐射方向上低9-10dB。
2、方向性参数不同的天线有不同的方向图，为表示它们集中辐射的程度，方向图的尖锐程度，我们引入方向性参数。
理想的点源天线辐射没有方向性，在各方向上辐射强度相等，方向是个球体。
我们以理想的点源天线作为标准与实际天线进行比较，在相同的辐射功率某天线产生于某点的电场强度平方E2与理想的点源天线在同一点产生的电场强度的平方E02的比值称为该点的方向性参数D=E2/E02。
3、天线增益增益和方向性系数同是表征辐射功率集中程度的参数，但两者又不尽相同。
增益是在同一输出功率条件下加以讨论的，方向性系数是在同一辐射功率条件下加以讨论的。
由于天线各方向的辐射强度并不相等，天线的方向性系数和增益随着观察点的不同而变化，但其变化趋势是一致的。
一般地，在实际应用中，取最大辐射方向的方向性系数和增益作为天线的方向性系数和增益。
另外，表征天线增益的参数有dBd和dBi。
DBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。
相同的条件下，增益越高，电波传播的距离越远。
4、入阻输入阻抗输抗是指天线在工作频段的高频阻抗，即馈电点的高频电压与高频电流的比值，可用矢量网络测试分析仪测量，其直流阻抗为0Ω。

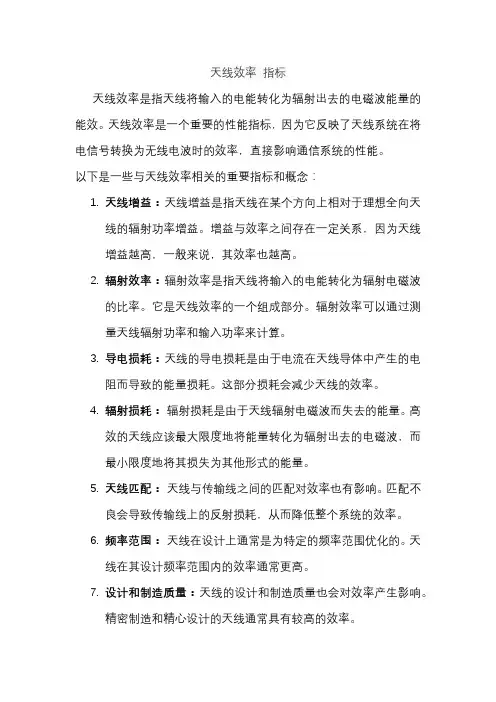

天线效率 指标
天线效率指标
天线效率是指天线将输入的电能转化为辐射出去的电磁波能量的能效。
天线效率是一个重要的性能指标，因为它反映了天线系统在将电信号转换为无线电波时的效率，直接影响通信系统的性能。
以下是一些与天线效率相关的重要指标和概念：
1.天线增益：天线增益是指天线在某个方向上相对于理想全向天
线的辐射功率增益。
增益与效率之间存在一定关系，因为天线
增益越高，一般来说，其效率也越高。
2.辐射效率：辐射效率是指天线将输入的电能转化为辐射电磁波
的比率。
它是天线效率的一个组成部分。
辐射效率可以通过测
量天线辐射功率和输入功率来计算。
3.导电损耗：天线的导电损耗是由于电流在天线导体中产生的电
阻而导致的能量损耗。
这部分损耗会减少天线的效率。
4.辐射损耗：辐射损耗是由于天线辐射电磁波而失去的能量。
高
效的天线应该最大限度地将能量转化为辐射出去的电磁波，而
最小限度地将其损失为其他形式的能量。
5.天线匹配：天线与传输线之间的匹配对效率也有影响。
匹配不
良会导致传输线上的反射损耗，从而降低整个系统的效率。
6.频率范围：天线在设计上通常是为特定的频率范围优化的。
天
线在其设计频率范围内的效率通常更高。
7.设计和制造质量：天线的设计和制造质量也会对效率产生影响。
精密制造和精心设计的天线通常具有较高的效率。
天线效率是设计和评估天线性能时必须考虑的重要指标，特别是在需要高效通信系统中。
高效的天线设计可以提高通信系统的性能，减少能量浪费。
天线基础知识(馈电原理)
天线输入阻抗与特性阻抗不一致时，产生 的反射波和入射波在馈线上叠加形 成驻波，其相邻电压最大值和最小值之比就是电压驻波比。电压驻波比过 大，将 缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放 管，影响通信系统正常工作。
2. 前后比（F/B）
天线的后向180°±30°以内的副瓣电平与最大波束之差，用正值表示。一 般天线的前后比在18～45dB之间。对于密集市区要积极采用前后比大的天 线，如40dB。
天线知识
目录
目录
天线知识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1 天线基础知识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.1 天线增益 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.2 方向图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.3 极化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.4 天线其它技术指标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 1.5 天线的种类 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2 天线技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 2.1 天线分集技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 2.2 赋形波束技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 2.3 智能天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 3 天线选型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 3.1 各种天线的应用原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 3.2 各种无线环境下的天线选择原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 4 天线倾角规划 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 4.1 天线倾角设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 4.2 实际运用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 5 天线的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5.1 天线支架安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5.2 天线安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
天线平均增益
天线平均增益天线平均增益是指天线在各个方向上所有水平方向（或垂直方向）的增益值的平均值。
在无线通讯领域，天线的性能是关键因素之一。
天线的性能评价除了评估其频率响应、阻抗匹配、直线度、角度误差等指标外，还需要考虑到天线的增益值，即天线将射出信号与收到信号转换的功率变化比例。
天线增益是指天线的辐射方向性和电子性能导致的被辐射功率相对于同一功率下的理想点源而言的对应值的比例。
天线平均增益是指在单个方向上的增益值取平均后的平均值。
天线增益的计算需要考虑到天线的方向性和电特性，以及噪声功率指数等因素。
直线度、失谐等因素常常带来天线的频率转移损失，进而影响到天线的性能。
根据定义，天线平均增益与天线本身的方向性、谐振频率、阻抗匹配以及天线与信号源之间的距离等因素息息相关。
天线的方向性是指天线在某个方向上的增益值相较于天线其它方向上的增益值有多少倍的变化。
有些天线具有极好的方向性，比如方向天线，可以希望在某个方向上获得高增益而在其它方向上获得较小增益。
另一方面，有些天线可以为多个方向提供同样的增益，比如圆形或全向天线。
天线的谐振频率也会影响到其增益值。
天线的谐振方式一般取决于其几何形状、材料插入损耗等因素，通常表现为天线本底噪声功率值在哪个频谱范围内具有较高的增益。
因此，对于指定的入射电磁波频率，选取合适的天线会使得信号被更好地捕获，从而达到更好地传播和接收效果。
阻抗匹配是指天线的输入电阻和传输线路（如同轴电缆）之间的匹配程度。
如果阻抗匹配较差，则会导致从转化器/发射机到天线的能量退回传输线路，从而引起大量信号损失。
做好阻抗匹配可以使天线获得良好的频率响应和谐振特性。
天线与信号源之间的距离也需要被考虑到。
在通讯中，近场是指天线和目标之间距离小于信号波长的一半。
天线的增益值与入射波的相对半角度有关，并且随着距离的逐渐增大而减小，因为在近场内，信号强度减少得会特别快，这种减少在远场区域将明显缓慢。
在远场区域，天线可以被看作是一个集所有方向上信号并指向一个方向的立体角体。
全向天线增益与垂直波瓣宽度10
≥30dB 20 15
>70% >96.5%
<30% <3.5%
5、方向图
一个单一的对称振子具有“面包圈” 形的方向图
顶视
侧视
在地平面上，为了把信号集中到所需要的地方，要求 把“面包圈” 压成扁平的
对称振子组阵能够控制辐射，能构成“扁平的面包圈”
一个对称台振子
峰值
- 3dB点
Peak - 3dB
15° (eg)
Peak
10dB 波束宽度
- 10dB点
120° (eg)
峰值 - 10dB点 Peak - 10dB
32° (eg)
Peak
Peak - 3dB
俯仰面即垂直面方向图
Peak - 10dB
方向图旁瓣显示
上旁瓣抑制
下旁瓣抑制
8、方向图在移动组网中的应用
目的是有一个尽可能小的反向功率
7、波束宽度
在方向图中通常都有两个瓣或多个瓣，其中最大的瓣称为主瓣 ，其余的瓣称为副瓣。主瓣两半功率点间的夹角定义为天线方向图 的波瓣宽度。称为半功率（角）瓣宽。主瓣瓣宽越窄，则方向性越 好，抗干扰能力越强。
3dB 波束宽度
方位即水平面方向图
- 3dB点
60° (eg)
(1)水平方向图的波束宽度与覆盖区域面积有关
（2）垂直方向图的波束宽度决定区域内功率的分布
七.天线的增益
9、增益的定义
增益是指在输入功率相等的条件下， 实际天线与理想的辐射单元在空间 同一点处所产生的场强的平方之比， 即功率之比。增益一般与天线方向 图有关，方向图主瓣越窄，后瓣、 副瓣越小，增益越高。
反射面天线，则由于有效照射效率因素的影响， 故
增益天线工作原理
增益天线工作原理
增益天线是一种可扩大无线信号强度的设备，其工作原理主要基于天线结构的设计和电磁波的传播特性。
在无线通信中，天线是将电能转换成无线电波并将其辐射出去的关键器件。
普通的无线天线如全向天线或偶极子天线，由于其结构和设计的限制，其辐射和接收能力相对较弱，并不能够提供较高的信号增益。
而增益天线通过改变天线结构和增加天线部件的方法，有效地增加了天线的辐射和接收能力，从而提升了无线信号的强度。
增益天线通常采用的方法是通过改变天线结构的方向性来实现信号增强。
常见的增益天线设计包括定向天线、扇形天线和盘面天线等。
这些天线的结构都经过精心设计，使得其在某个或某些方向上获得更高的信号辐射和接收能力。
通过这种方式，当增益天线从某一方向接收或辐射无线信号时，其信号强度会显著高于普通天线的水平。
此外，增益天线还可以通过将天线的长度设置为波长的整数倍来增加信号增益。
当天线的长度满足波长的整数倍时，信号源和天线之间会发生共振现象，从而使得信号辐射和接收能力更强。
但需要注意的是，这种方法仅限于特定频率的信号。
总的来说，增益天线通过改变天线结构和设计，以及利用波长共振等原理，提升了无线信号的强度和接收能力。
它在无线通信领域中起到了重要的作用，使得无线网络覆盖范围更宽广、信号质量更高，提供更加可靠和稳定的通信连接。
天线波束宽度与增益 公式
天线波束宽度与增益公式天线波束宽度与增益公式天线波束宽度和增益是无线通信中重要的参数，它们与天线的构造和性能密切相关。
本文将介绍天线波束宽度和增益的概念，并给出相应的公式。
一、天线波束宽度天线波束宽度是指天线辐射能量主要集中在一个方向上的范围。
在无线通信中，天线波束宽度决定了信号在空间中的覆盖范围和传输距离。
天线波束宽度一般用半功率波束宽度来表示，即当天线辐射功率下降到峰值功率的一半时，对应的角度范围。
天线波束宽度可以用以下公式来计算：θ = 2 * arcsin(λ / D)其中，θ表示天线波束宽度的角度，λ表示信号波长，D表示天线的直径。
这个公式基于夫琅禾费衍射原理，可以给出天线波束宽度与信号波长和天线直径之间的关系。
二、天线增益天线增益是指天线辐射能量相对于理想点源天线辐射能量的增益。
天线增益可以理解为天线在某个方向上辐射功率的增益效果，它与天线的方向性有关。
天线增益一般用dBi来表示，即相对于理想点源天线的增益值。
天线增益可以用以下公式来计算：G = η * D^2 / λ^2其中，G表示天线增益，η表示天线的效率，D表示天线的直径，λ表示信号波长。
这个公式说明了天线增益与天线效率、天线直径和信号波长之间的关系。
三、波束宽度和增益的关系天线波束宽度和增益之间存在一定的关系。
一般来说，天线波束宽度越窄，天线增益越高。
这是因为天线波束宽度的窄化意味着天线更加方向性强，能量更加集中。
在某个方向上的能量增加，相应的增加了天线的增益。
因此，增加天线波束宽度可以提高天线的增益。
天线波束宽度和增益还与天线的构造和性能参数有关。
例如，天线的反射面积、天线的孔径分布和天线的阵列方式等都会影响天线的波束宽度和增益。
在实际应用中，我们需要根据具体的通信需求选择合适的天线波束宽度和增益。
总结：本文介绍了天线波束宽度和增益的概念，并给出了相应的公式。
天线波束宽度决定了信号在空间中的覆盖范围和传输距离，而天线增益则表示天线辐射能量相对于理想点源天线的增益。
天线的主要参数
天线的主要参数天线是一种电子设备，用来接收或发射无线电波信号。
它是通信系统的重要组成部分，用于传输和接收无线信号。
天线的主要参数包括增益、频率范围、方向性、带宽、阻抗匹配、极化方式等。
本文将对这些主要参数进行详细介绍。
一、增益天线的增益是指天线辐射或接收信号的能力。
增益越高，天线的辐射或接收能力就越强。
增益通常用分贝（dB）来表示。
天线的增益与其尺寸、形状、辐射模式等因素密切相关。
二、频率范围天线的频率范围是指天线能够工作的频率范围。
不同的天线适用于不同的频率范围。
例如，对于无线电通信系统，常见的频率范围包括2.4GHz、5GHz等。
三、方向性天线的方向性是指天线在空间中辐射或接收信号的特性。
方向性可以分为全向性和定向性。
全向性天线可以在360度范围内辐射或接收信号，而定向性天线只能在特定方向上进行辐射或接收。
定向性天线通常具有较高的增益。
四、带宽天线的带宽是指天线能够工作的频率范围。
带宽越大，天线在不同频率下的性能就越好。
带宽通常用百分比表示。
五、阻抗匹配天线的阻抗匹配是指天线的输入端阻抗与传输线或无线电设备的输出阻抗之间的匹配程度。
阻抗匹配对于天线和设备之间的信号传输非常重要。
如果阻抗不匹配，就会导致信号反射和损耗。
六、极化方式天线的极化方式是指天线辐射或接收信号时电磁波的振动方向。
常见的极化方式包括垂直极化、水平极化和圆极化。
不同的应用场景需要不同的极化方式。
七、天线类型根据不同的应用需求和工作频率，天线可以分为各种类型，包括定向天线、全向天线、扇形天线、饼状天线、螺旋天线等。
不同类型的天线具有不同的特点和适用范围。
八、天线材料天线的性能和特性与其材料密切相关。
常见的天线材料包括金属、塑料、陶瓷等。
不同的材料具有不同的电磁特性，影响天线的性能。
九、天线设计天线的设计是为了满足特定的应用需求和性能要求。
天线设计需要考虑到天线的形状、尺寸、材料、辐射模式等因素，以达到最佳的性能。
天线的主要参数包括增益、频率范围、方向性、带宽、阻抗匹配、极化方式等。
天线增益原理
天线增益原理天线增益是指天线在某个方向上辐射或接收电磁波的能力相对于理想点源天线的增益。
天线增益是天线性能的一个重要指标，它直接影响着天线的工作性能和通信质量。
天线增益的大小取决于天线的尺寸、结构和工作频率等因素。
在实际应用中，我们常常需要根据具体的通信需求选择合适的天线增益，以达到最佳的通信效果。
首先，天线增益与天线尺寸密切相关。
一般来说，天线的尺寸越大，其增益也越高。
这是因为天线的尺寸决定了天线的辐射效率，较大的天线可以更好地捕获和辐射电磁波，从而提高了天线的增益。
然而，过大的天线尺寸也会增加天线的制造成本和安装难度，因此在实际应用中需要综合考虑天线尺寸和性能之间的平衡。
其次，天线的结构对其增益也有很大影响。
不同结构的天线具有不同的辐射特性，进而影响了天线的增益。
例如，定向天线通常具有较高的增益，因为其辐射主要集中在某个方向上，而全向天线的增益则相对较低，因为其辐射范围更广。
因此，在选择天线时，需要根据具体的通信场景和需求来确定天线的结构，以实现最佳的通信效果。
另外，天线的工作频率也是影响天线增益的重要因素。
天线的增益随着工作频率的变化而变化，通常在天线的数据手册中可以找到其在不同频率下的增益曲线。
在实际应用中，我们需要根据通信系统的工作频率来选择合适的天线，以确保天线在工作频段内具有较高的增益，从而实现良好的通信性能。
综上所述，天线增益是天线性能的重要指标，它直接影响着天线的工作性能和通信质量。
在选择天线时，需要综合考虑天线的尺寸、结构和工作频率等因素，以实现最佳的通信效果。
希望本文对天线增益原理有所帮助，谢谢阅读！。
天线因子 单位-概述说明以及解释
天线因子单位-概述说明以及解释1.引言概述部分的内容可以包括对天线因子单位的定义和重要性的介绍。
【1.1 概述】天线因子是衡量天线性能的重要指标之一。
在无线通信和电磁波传输中，天线因子用于描述天线的接收和发射效果。
它是指在给定的条件下，天线所接收或发射的信号功率与理想天线（理想天线是指不存在损耗、辐射方向性完美的天线）接收或发射的信号功率之比。
天线因子的单位一般使用分贝（dB）作为度量单位。
因为天线因子是一个比值或者增益，所以使用分贝来表示天线因子可以更加直观地反映出天线性能的优劣。
一般情况下，天线因子的值越大，表示天线接收或发射效果越好。
在实际应用中，天线因子是一个非常关键的参数。
它直接影响着无线通信的距离、信号传输质量和网络覆盖范围等因素。
不同的应用场景对天线因子有不同的要求。
例如，在移动通信领域，天线因子直接关系到移动设备的信号强度和网络覆盖的稳定性。
在无线电广播领域，则需要天线因子能够实现较大的接收范围和良好的信号质量。
总之，天线因子作为衡量天线性能的重要指标，其单位为分贝，对于无线通信和电磁波传输具有重要意义。
在本文接下来的内容中，我们将介绍天线因子的具体计算方法、影响因素以及其在不同领域的应用等方面内容，以期更加深入地理解和应用天线因子。
文章结构部分的内容如下：1.2 文章结构本文共分为引言、正文和结论三个部分。
引言部分从概述、文章结构和目的三个方面介绍了本文的内容和目标。
概述部分简要介绍了天线因子单位的重要性和应用背景。
文章结构部分则给出了整篇文章的大纲和主要章节，为读者提供了整体的把握。
最后，目的部分明确了本文的研究目标和意义，为读者建立了合理的期望。
正文部分根据大纲分为了三个要点：第一个要点、第二个要点和第三个要点。
每个要点将会详细介绍天线因子单位的相关知识和应用。
每个要点之间具有逻辑关联，因此读者可以循序渐进地理解天线因子单位的不同方面。
结论部分总结了正文中的要点，并提供了对未来发展的展望。
天线增益的计算范文
天线增益的计算范文天线增益是指天线相对于理想点源天线（即全向辐射器）的辐射能力。
它是天线辐射功率在最大方向上的辐射强度与全向辐射器辐射功率的比值。
天线增益可以用来描述天线的辐射特性，用于指导天线设计和系统仿真。
1. 磁环天线（Loop Antenna）增益计算：磁环天线通常用于接收低频信号。
其增益计算可以通过天线理论公式来实现，其中考虑了天线的长度、直径和工作频率等参数。
增益计算的结果可以用方向图和功率图来表示。
2. 偶极子天线（Dipole Antenna）增益计算：偶极子天线是一种常见的全向辐射器。
其增益计算可以以全向辐射器为基准，将天线功率集中在一些方向上来估算。
这种方法可以利用天线的辐射图案和辐射功率来计算增益。
3. 孔径天线（Aperture Antenna）增益计算：孔径天线是一种用于微波和毫米波波段的天线，其增益计算方法主要基于天线孔径的大小和工作波长。
计算孔径天线增益需要考虑到天线形状、孔径大小和辐射波长等因素。
4. 喇叭天线（Horn Antenna）增益计算：喇叭天线主要用于高频和微波波段。
它的增益计算需要考虑到天线的尺寸、方向图和辐射效率等因素。
喇叭天线的增益可以通过与理想点源天线的辐射功率比较来计算。
5. 旗状天线（Patch Antenna）增益计算：旗状天线是一种平面天线，它通常用于无线通信系统中。
其增益计算取决于天线的几何形状，如衬底尺寸、导电材料和波导结构等。
通过计算天线辐射功率和辐射方向图，可以估计旗状天线的增益。
无论天线类型如何，增益计算的一般步骤如下：1.根据天线的结构和材料参数建立电磁模型。
2.通过数值仿真或解析方法计算天线的辐射特性，包括方向图、功率图和辐射效率等。
3.根据理想点源天线的辐射功率，计算天线的增益。
4.考虑实际工作环境和波束宽度对天线增益的影响，进行修正和优化。
总之，天线增益的计算是一个复杂的过程，需要考虑到天线的结构、输入功率、工作波长、效率和辐射图案等因素。
相控阵天线 增益 面积-概述说明以及解释
相控阵天线增益面积-概述说明以及解释1.引言1.1 概述概述相控阵天线是一种利用阵列中多个天线元件的相位和幅度来实现波束的指向性和增益控制的天线系统。
相较于传统的天线系统，相控阵天线具有更高的方向性和增益，可以满足更复杂的通信和雷达应用需求。
增益作为评判天线性能的重要指标之一，决定了天线的信号接收和传输能力。
而面积则是天线在实际应用中需要考虑的一个重要方面，不同应用场景对天线体积和尺寸的要求不同。
本文将首先对相控阵天线的原理和工作方式进行介绍。
接着，深入探讨增益是如何影响天线性能的，并详细分析增益的计算方法和影响因素。
最后，将讨论天线面积与其他性能指标之间的关系，分析天线面积对性能的影响，并探索如何在保证性能的前提下进行面积优化。
通过本文的阅读，读者将能够全面了解相控阵天线的概念和特点，了解增益和面积对天线性能的重要影响，并能够灵活应用相关知识进行天线设计和优化。
文章结构是指文章的组织框架和内容分布，它是确保文章逻辑清晰、条理分明的重要组成部分。
本文将按照以下结构进行阐述:1. 引言1.1 概述在引言部分，我们将对相控阵天线的概念和应用进行简要介绍，引出本文的研究主题。
1.2 文章结构这一部分将阐述整篇文章的结构和内容分布。
我们将首先介绍相控阵天线的原理和构成，然后讨论其增益和面积的关系，最后在结论部分对整篇文章进行总结，并探讨相关研究的意义。
1.3 目的在引言的最后，我们将明确本文的研究目的和意义，为后续的内容铺垫。
2. 正文2.1 相控阵天线在这一部分，我们将详细介绍相控阵天线的原理和应用。
包括其工作原理、构成要素以及特点等内容，旨在帮助读者全面了解相控阵天线的基本知识。
2.2 增益这一部分将探讨相控阵天线的增益特性。
我们将解释增益与天线的方向性和辐射能力之间的关系，并介绍相控阵天线如何通过改变阵元权重来调整增益的方向和强度。
2.3 面积在这一部分，我们将研究相控阵天线的面积问题。
我们将讨论面积对天线性能和尺寸的影响，以及如何通过优化天线布局和设计来实现更好的性能和更小的面积占用。
天线增益原理
天线增益原理
天线增益原理是指天线在特定方向上辐射或接收无线电信号的能力相对于理想点源（点源的辐射或接收不受限制）的增益。
在无线通信中，天线的增益是指将有限的辐射功率集中到一个方向上，从而提高信号传输的距离和质量。
天线的增益主要是通过天线的方向性来实现的。
当无线电波通过天线时，天线会抑制或增强不同方向上的辐射或接收效果。
具体来说，天线的增益是通过引入定向性元素或者改变天线的物理结构来实现的。
其中一种常见的天线构造是定向天线，它通过限制辐射或接收的方向性来增强信号的强度。
这种天线通常具有窄的波束宽度和较高的辐射或接收增益。
由于定向天线的特性，它可以将辐射或接收能量集中在特定的方向上，从而提高信号的传输效果。
另外一种常见的天线设计是反射器天线，它通过在天线前面放置反射器来增强天线的辐射或接收效果。
反射器可以将无线电波向前方反射，从而增加了辐射或接收的效果。
这种天线常用于卫星通信和雷达系统中。
总体而言，天线增益的实现原理是通过改变天线的物理结构或引入定向性元素来改变天线的方向性特性，从而集中辐射或接收能量，提高信号的传输距离和质量。
天线增益的提高对于无线通信系统的性能至关重要。
天线 赋形增益-概述说明以及解释
天线赋形增益-概述说明以及解释1.引言1.1 概述概述部分的内容主要是对整篇文章的主题和内容进行简要介绍。
以下是概述部分的内容示例：概述天线赋形增益是指采用赋形技术使天线能够在不同工作状态下改变其形状和结构以提高性能的一种技术。
天线作为无线通信系统中的核心组成部分，其性能的优劣直接影响着通信质量和系统的可靠性。
通过利用天线赋形增益技术，我们能够在保持天线原有结构基础上，通过改变其形状和参数，实现对其电磁特性的调控和优化，进而使其具备更好的信号增益和辐射特性。
本文将从以下几个方面对天线赋形增益技术进行深入讨论。
首先，我们将介绍天线的基本概念和作用，帮助读者对天线有一个更全面的了解。
其次，我们将详细介绍赋形技术的概念和原理，以及其在天线领域的应用。
最后，我们将总结天线赋形增益技术的优势和应用领域，并展望其未来的发展趋势。
通过本文对天线赋形增益技术的介绍和探讨，我们希望能够帮助读者理解并掌握这一领域的核心概念和关键技术，以便在实际应用中能够更好地利用天线赋形增益技术，提升无线通信系统的性能和可靠性。
文章结构部分的内容可以是关于文章的章节分布和每个章节的主要内容的介绍。
在本文中，文章结构包括三个主要章节：引言、正文、结论。
接下来将介绍每个章节的主要内容。
1. 引言：1.1 概述：引言部分将简要介绍天线赋形增益的概念和意义。
1.2 文章结构：该部分将详细描述本文的章节结构，说明每个章节的主要内容以及它们之间的关系。
1.3 目的：紧接着将说明本文的目的，即探讨天线赋形增益的原理、优势、应用领域和未来发展趋势。
2. 正文：2.1 什么是天线：正文第一个章节将介绍天线的基本概念和主要功能，以使读者对天线有一个初步的了解。
2.2 赋形技术的概念：该章节将详细介绍赋形技术及其在天线中的应用，以帮助读者理解天线赋形增益的概念。
2.3 天线赋形的原理：该章节将深入探讨天线赋形的原理和工作机制，涉及相关的技术和算法，以及如何通过调整天线结构来实现增益的改变。
关于天线增益损耗的问题
各位大哥，小弟初入此行，对天线的关键参数是一无所知，有一些问题需要各位大侠帮忙。
背景：碰到一份关于LDS Antenna的资料，上面写到A产品在RF 测试时的dB Loss为-4/-2 , B产品在RF 测试时的dB Loss为-2/-1.5.但是并没有提到哪一种更好。
过程：dB 是表示两个量的比值大小。
我查了很多关于天线简介，发现在回波损耗Return Loss和天线增益部分有提到dB这个单位。
问题1：对于Return Loss来讲，绝对值越高越好吗，return loss是正值还是负值，现在听说都可以做到10dB左右了，指的是绝对值吗，RF性能测试有没有把此列为必测项目，如果有那么其规格是多少啊？问题2：天线增益则代表了信号的的放大，是越高越好吗。
但是听说实际上手机天线是不可能实现平均增益的，即dB<=0(可以在某一个方向上可以>=0)，那对于手机天线来说，RF性能测试，测不测这一项，是否必测项目，有没有相关的规格说多少到多少为合格。
[]本文来自：我爱研发网() - R&D大本营详细出处：/bbs/Detail_RD.BBS_204555_42_1_1.html1.当然是“绝对值”越高越好，回损的物理意义是反射波功率/入射波功率，所以对于天线作为负载的传输系统来说，回损肯定是负值。
其值越小，代表能量反射越小。
2.天线增益是指天线对于能量的“辐射能力”以及“集束程度”。
前者是指天线的辐射效率，后者是指天线的方向性，所以，天线不能放大信号，而只是可以在某一方向上使信号变强。
对于手机天线来说，通常不说平均增益这个词的，在数学上经过换算，平均增益其实就是天线的平均效率，而我们通常所说的增益是指最大方向增益。
再补充一点，对于手机天线来说（这里指远距离传输天线，近距离传输天线如WIFI,BT除外），其方向系数基本都在2.15-3之间，所以天线的增益大于0或是小于0都是有可能的（根据效率的多少）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/a s k
p r o
/
本文档来源于移动通信网(mscbsc)技术问答，原文地址：/askpro/question5283
天线增益是什么意思?
对天线增益概念理解有点模糊,哪位给详解一下?
--------------- 提问者：chgfagy 提问时间：2009-05-19 18:14:00————————————————————————————
答：
1、增益是用来表示天线集中辐射的程度。
其在某一方向的定义是指在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的场强的平方之比，即功率之比。
增益一般与天线方向图有关，方向图主瓣越窄，后瓣、副瓣越小，增益越高。
增益的单位用“dBi”或“dBd”表示。
2、天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。
一般来说，增益的提高主要是依靠减少垂直面向辐射的波束宽度，而在水平面上保持全向的辐射特性。
天线增益对移动通信系统运行极为重要，因为它决定蜂窝边缘的信号电平。
增加增益就可以在一确定方向上增大网络的覆盖范围，或者在确定范围内增大增益余量。
可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为 G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源 )。
如果以半波对称振子作比较对象，其增益的单位是 dBd 。
半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。
）垂直四元阵，其增益约为 G=8.15–2.15=6dBd 。
对于水平极化方式的天线来讲，通常以一个半波水平放置的偶极子天线为标准天线，其增益为0dB（实际指dBd）。
调频二偶极子反射板天线的增益通过计算和实验数据，其结果基本一致。
相对于半波偶极子天线的增益最高只能做到7.5dB。
当天线在进行组阵时，天线系统增益为7.5dB。
计算推论如下：总功率在一层四面分配时，天线功率将损失6dB，此时天线增益为7.5-6.5=1.5dB；再根据天线层数增
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/a s k
p r o
/
加一倍时天线系统增益将增加3dB的原理，因此两层天线增益就为1.5+3=4.5dB；当天线层数为四层时，天线系统增益就为1.5+3+3=7.5dB，故四层四面调频二偶极子板天线系统增益也只能做到7.5dB。
若天线为全波长二偶极子板天线时，其单片天线增益可以做到8-8.5dB，四层四面分配组阵时，其单片天线增益为8-8.5dB。
目前使用的天线增益，一般在0dBi到20dBi之间
室内：一般采用0 - 8 dBi增益的天线
室外：一般采用9 - 18 dBi增益的天线
高速公路：一般采用20dBi增益的天线
天线增益的若干计算公式
1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：
G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}
式中， 2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；
32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：
G（dBi）=10Lg{4.5×（D/λ0）2}
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/a s k
p r o
/
式中， D 为抛物面直径；
λ0为中心工作波长；
4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式
G（dBi）=10Lg{2L/λ0}
式中， L 为天线长度；
λ0 为中心工作波长。
--------------- 回答者：wangyuan072 回答时间：2009-05-19 18:38:09————————————————————————————
天线增益简单的说就是天线集中信号的能力（天线不会放大信号），定向天线增益一般大于全向，天线的半功率角越小天线增益越高，就像一个和手电筒聚光能力一样，把光线聚到一条线就是说增益高，如果不光能力不好则光线是一大片就是说增益低，
当然聚集信号的能力要有一个对比的参照物了，如果用dBd表示则表示天线与振子相比较，如果用dBi 表示与电源相对比。
不要想得太复杂了。
感性的理解一下就好了。
--------------- 回答者：liu_bin 回答时间：2009-05-19 22:50:54————————————————————————————
真正意义上的全向天线的方向图应该是球星
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/a s k
p r o
/
但是现在使用中所说的全向天线其实都只是在水平面上是圆，在垂直面上是一个长条
从立体上理解就是个面包圈
定向天线是个大鸭梨
从能量守恒上解释就是把球星的能量压缩在面包圈里当然就会出现增益，天线是无源器件本身没有放大作用，就是因为天线内部的振子的排列使本来全方位的发射集中在一定区域内才会有叠加的作用，使得天线产生增益
所以压缩的越厉害的天线增益也就越高
--------------- 回答者：genius330 回答时间：2009-05-20 09:21:30————————————————————————————
可以理解为
起到一个放大信号的功能・・・・
--------------- 回答者：xiaoxiaoluo000 回答时间：2009-05-20 20:06:42————————————————————————————
天线增益G
我们也可用增益来表示天线集中辐射的程度。
天线在某一方向的增益定义为：在相同的输入功率下，天线在某一方向某一位置产生的电场强度的平方（E2）与无耗理想点源天线在同一方向同一位置产生的电场强度的平方（E02）的比值，通常以G表示。
G=E2/E02（同一输入功率）
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/a s k
p r o
/
同样，增益也可以这样来确定：在某一方向向某一位置产生相同电场强度的条件下，无耗理想点源天线的输入功率（Pino）与天线的输入功率（Pin）的比值，即称为该天线在该点方向的增益。
G=Pino/Pin（同一电场强度）
通常是以天线在最大辐射方向的增益作为这一天线的增益。
增益通常用分贝表示。
即
：G=101gPino/Pin天线增益的计算：G=η4πS/λ2=η（π/λ）2D2式中，S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线 效率。
--------------- 回答者：chendaji 回答时间：2009-05-21 12:45:47————————————————————————————。
