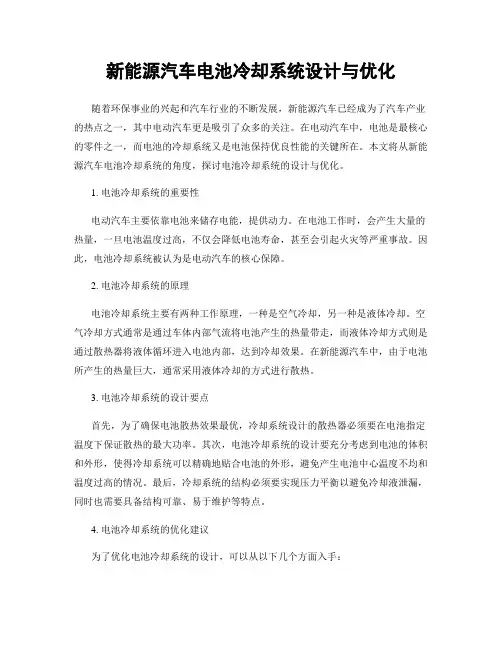

新能源汽车电池冷却系统设计与优化
新能源汽车电池冷却系统设计与优化随着环保事业的兴起和汽车行业的不断发展，新能源汽车已经成为了汽车产业的热点之一，其中电动汽车更是吸引了众多的关注。
在电动汽车中，电池是最核心的零件之一，而电池的冷却系统又是电池保持优良性能的关键所在。
本文将从新能源汽车电池冷却系统的角度，探讨电池冷却系统的设计与优化。
1. 电池冷却系统的重要性电动汽车主要依靠电池来储存电能，提供动力。
在电池工作时，会产生大量的热量，一旦电池温度过高，不仅会降低电池寿命，甚至会引起火灾等严重事故。
因此，电池冷却系统被认为是电动汽车的核心保障。
2. 电池冷却系统的原理电池冷却系统主要有两种工作原理，一种是空气冷却，另一种是液体冷却。
空气冷却方式通常是通过车体内部气流将电池产生的热量带走，而液体冷却方式则是通过散热器将液体循环进入电池内部，达到冷却效果。
在新能源汽车中，由于电池所产生的热量巨大，通常采用液体冷却的方式进行散热。
3. 电池冷却系统的设计要点首先，为了确保电池散热效果最优，冷却系统设计的散热器必须要在电池指定温度下保证散热的最大功率。
其次，电池冷却系统的设计要充分考虑到电池的体积和外形，使得冷却系统可以精确地贴合电池的外形，避免产生电池中心温度不均和温度过高的情况。
最后，冷却系统的结构必须要实现压力平衡以避免冷却液泄漏，同时也需要具备结构可靠、易于维护等特点。
4. 电池冷却系统的优化建议为了优化电池冷却系统的设计，可以从以下几个方面入手：首先，合理选择冷却流体，以匹配电动汽车内部环境的温度范围。
其次，优化散热器的设计，减少电池内部温度的不均匀情况。
第三，通过加入热量传递器件，提高液体循环速度，进一步提高散热效率。
另外，合理地增加冷却系统的管路长度以及降低管路的压力损失，可以进一步提高冷却系统的效率。
5. 总结综上所述，电池冷却系统设计与优化是新能源汽车电池的核心保障，其设计有许多关键点。
只有合理地设计出电池冷却系统并不断优化，才能保持电池的最佳性能，达到电池寿命最大化和安全性能的最佳效果。
新能源汽车电池冷却系统仿真与优化研究
新能源汽车电池冷却系统仿真与优化研究随着环保意识的增强和气候变化的威胁，全球对新能源汽车的需求不断增加。
而电池是新能源汽车的核心组件之一，其性能和寿命直接影响着整个汽车的运行和使用寿命。
在电池的使用过程中，容易产生大量的热量，如果不能及时有效地冷却，会导致电池的性能退化甚至损坏，因此电池冷却系统的设计和优化成为十分重要的研究课题。
电池冷却系统的仿真与优化研究旨在通过数值模拟和优化算法，提高电池冷却系统的性能，并在实际应用中有效地解决电池过热问题。
在仿真研究中，可以采用计算流体动力学（CFD）和热传导方程等模型，对电池冷却系统中的流场和温度分布进行模拟和分析。
通过这些仿真结果，可以评估冷却系统的冷却效果和能耗，并分析不同参数对系统性能的影响。
优化研究是在仿真的基础上，通过设计合适的参数和结构，以最大限度地提高系统的冷却效果和能耗效率。
在电池冷却系统的优化中，可以利用数学优化算法如遗传算法、粒子群优化算法等，寻找最优的参数组合。
同时，还可以通过多目标优化方法，综合考虑冷却效果与能耗之间的权衡关系，从而得到最优的系统设计方案。
在实际应用中，电池冷却系统的性能主要受到以下几个方面的影响：冷却剂的选择、冷却剂流速、冷却剂流动路径以及冷却系统的结构等。
新能源汽车电池冷却系统需要能够在不同工况下保持恒定的温度，同时满足电池的散热需求。
因此，在仿真和优化研究中，需要对这些因素进行详细分析，以找到最佳的方案。
另外，新能源汽车电池冷却系统的仿真与优化研究还需要考虑实际生产和应用的可行性。
在设计过程中，需要综合考虑成本、可靠性和维护方便性等因素，以确保优化方案的实际可行性。
同时，还需要与实际生产企业和汽车制造商密切合作，了解实际应用中的需求和限制，以达到更好的应用效果。
综上所述，新能源汽车电池冷却系统的仿真与优化研究是提高电池性能和使用寿命的关键所在。
通过数值模拟和优化算法，能够有效提高冷却效果和能耗效率，在实际应用中解决电池过热问题。

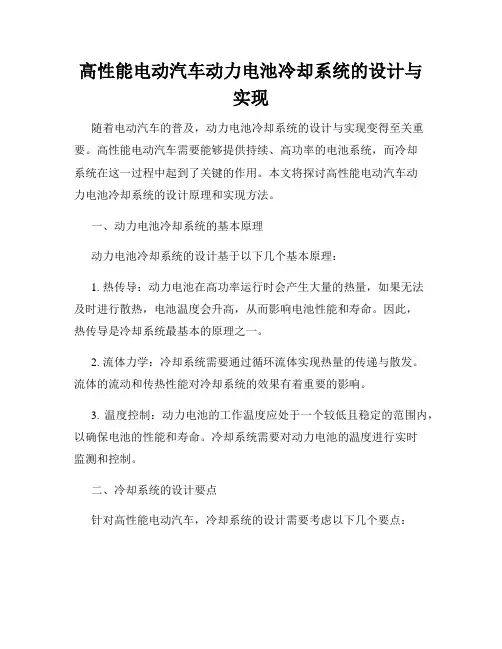

高性能电动汽车动力电池冷却系统的设计与实现
高性能电动汽车动力电池冷却系统的设计与实现随着电动汽车的普及，动力电池冷却系统的设计与实现变得至关重要。
高性能电动汽车需要能够提供持续、高功率的电池系统，而冷却系统在这一过程中起到了关键的作用。
本文将探讨高性能电动汽车动力电池冷却系统的设计原理和实现方法。
一、动力电池冷却系统的基本原理动力电池冷却系统的设计基于以下几个基本原理：1. 热传导：动力电池在高功率运行时会产生大量的热量，如果无法及时进行散热，电池温度会升高，从而影响电池性能和寿命。
因此，热传导是冷却系统最基本的原理之一。
2. 流体力学：冷却系统需要通过循环流体实现热量的传递与散发。
流体的流动和传热性能对冷却系统的效果有着重要的影响。
3. 温度控制：动力电池的工作温度应处于一个较低且稳定的范围内，以确保电池的性能和寿命。
冷却系统需要对动力电池的温度进行实时监测和控制。
二、冷却系统的设计要点针对高性能电动汽车，冷却系统的设计需要考虑以下几个要点：1. 散热介质的选择：散热介质主要有液冷和气冷两种方式。
对于高性能电动汽车，液冷系统更为常用。
在液冷系统中，冷却介质通常是水或者水和醇的混合物。
2. 散热器的设计：散热器是冷却系统中的关键组件，其设计应考虑到散热效果、压降和体积重量等因素。
同时，散热器材质的选择也很重要，一般采用具有良好导热性能和耐腐蚀性的铝合金。
3. 循环水泵的选择：冷却系统需要通过水泵将冷却介质循环供应到动力电池，水泵的选择应充分考虑到流量和扬程等参数，以满足电池的散热需求。
4. 温度控制系统：温度控制系统能够实时监测动力电池的温度，并根据设定值调整冷却系统的工作状态。
温度控制系统一般由传感器、控制器和执行机构组成，能够实现高效的温度控制。
三、冷却系统的实现方法冷却系统的实现方法可以分为直接冷却和间接冷却两种：1. 直接冷却：直接冷却是指冷却介质直接与动力电池接触进行热交换。
这种方法可以提供较高的冷却效果，但与电池直接接触可能导致介质污染和电池腐蚀等问题。

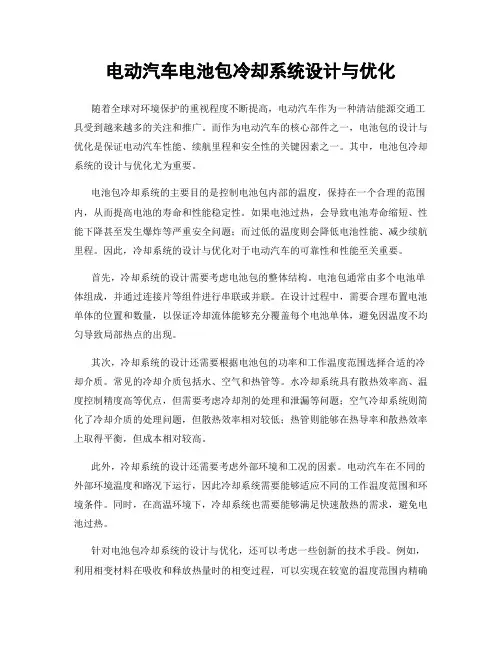

电动汽车电池包冷却系统设计与优化
电动汽车电池包冷却系统设计与优化随着全球对环境保护的重视程度不断提高，电动汽车作为一种清洁能源交通工具受到越来越多的关注和推广。
而作为电动汽车的核心部件之一，电池包的设计与优化是保证电动汽车性能、续航里程和安全性的关键因素之一。
其中，电池包冷却系统的设计与优化尤为重要。
电池包冷却系统的主要目的是控制电池包内部的温度，保持在一个合理的范围内，从而提高电池的寿命和性能稳定性。
如果电池过热，会导致电池寿命缩短、性能下降甚至发生爆炸等严重安全问题；而过低的温度则会降低电池性能、减少续航里程。
因此，冷却系统的设计与优化对于电动汽车的可靠性和性能至关重要。
首先，冷却系统的设计需要考虑电池包的整体结构。
电池包通常由多个电池单体组成，并通过连接片等组件进行串联或并联。
在设计过程中，需要合理布置电池单体的位置和数量，以保证冷却流体能够充分覆盖每个电池单体，避免因温度不均匀导致局部热点的出现。
其次，冷却系统的设计还需要根据电池包的功率和工作温度范围选择合适的冷却介质。
常见的冷却介质包括水、空气和热管等。
水冷却系统具有散热效率高、温度控制精度高等优点，但需要考虑冷却剂的处理和泄漏等问题；空气冷却系统则简化了冷却介质的处理问题，但散热效率相对较低；热管则能够在热导率和散热效率上取得平衡，但成本相对较高。
此外，冷却系统的设计还需要考虑外部环境和工况的因素。
电动汽车在不同的外部环境温度和路况下运行，因此冷却系统需要能够适应不同的工作温度范围和环境条件。
同时，在高温环境下，冷却系统也需要能够满足快速散热的需求，避免电池过热。
针对电池包冷却系统的设计与优化，还可以考虑一些创新的技术手段。
例如，利用相变材料在吸收和释放热量时的相变过程，可以实现在较宽的温度范围内精确控制电池的温度。
此外，通过优化散热结构和流体动力学设计，可以进一步提高冷却系统的散热效率，减少能量损失。
在选定了合适的冷却系统设计后，还需要对其进行系统级的优化。
例如，通过模拟和实验手段，可以对冷却系统的参数进行优化，以提高冷却效果和降低能耗。
新能源汽车永磁同步电机冷却系统的优化设计与仿真
新能源汽车永磁同步电机冷却系统的优化设计与仿真摘要：本文提出了基于热管技术使端部绕组热量快速导出的新能源汽车电机散热方案。
对热管布置、热管与电机的连接方式等关键部分进行了设计和优化。
设计了利用电子灌封胶与端部绕组结合的装备工艺。
并利用ANSYS Fluent对原电机和基于微曲式热管的电机进行了有限元模型建立和温度场仿真计算。
研究发现，永磁同步电机的高温区域主要位于绕组的端部，基于热管的冷却系统设计能够有效的降低电机绕组温升, 为永磁同步电机的散热设计提供了新的思路。
关键词：热管电机水冷系统优化设计仿真1 引言电机作为新能源汽车的核心零部件，其性能直接影响整车的性能优劣[1]。
永磁同步电机具有低振动噪声、良好的转矩平稳性、高控制精度、高工作效率等优点，被国内外专家普遍认为是最具竞争力的电动汽车驱动电机之一[2]。
目前用于电动汽车，多采用水冷机壳的形式散热。
随着大功率电机的不断轻量化，如何在有限的空间内提高电机的散热能力，成为冷却系统设计工作中的巨大挑战。
2 传统电机的结构与散热分析本文的研究对象为某公司生产的MD15型新能源汽车永磁同步电机，其主要由水冷机壳、定子铁芯、定子线圈、端盖、轴承、电机轴、转子（转子铁芯及磁钢）等组成。
经过计算可以得知，永磁同步电机的发热主要来源于定子绕组和定子铁芯，他们产生的热量经由定子铁芯传递到水冷机壳，再由冷却水带走。
端部绕组的发热量占总发热量的30%—40%。
但端部绕组的散热环境非常恶劣，其产生的热量只是先传递到槽间绕组，再经过定子铁芯传递到机壳；另外，端部绕组由多相绕组盘绕而成，各相绕组之间均放置的绝缘纸，加上绕组经过浸漆处理后充满导热能力差的绝缘漆，导致端部绕组沿电机轴向的传热能力非常差，因此越靠近两端，绕组的温度越高。
3 基于热管的散热结构优化设计及散热分析将端部绕组热量导出的基本思路是：端部绕组的热量经过中间传热介质导出，传递到端盖后，再由端盖传递到机壳，最终由冷却水带走从而实现端部绕组的冷却。
某纯电动乘用车电池包液冷系统设计及热仿真分析
类型 软包电池 导热硅胶
铝板 乙二醇
密度/(kg/n?)
2 245 1 820 2 707 1 111
比热容/ (J/kgK) 1280 1200 892 3 465
导热系数/ （W/nrK） Kx=0.5,Ky=16,Kz^l6
1 160 0.384
流体模型设置三维定常不可压缩模型，同时打开能量方 程。冷却液流过箱体底部，通过热传递形式将电池在充放电 过程中产生的热量带走。设置进水口流量分别为10 L/min、 12 L/min，常温25 °C,冷却液25 °C, 1 C放电3240 s （剩余 10%SOC），进行仿真分析。
Design and Thermal Simulation Analysis of Liquid Cooling System for Battery Pack of a Pure Electric Passenger Car
YANG Lele, LIU Hailuo, XIN Zhaofeng, AN Zhanwang, LIU Shuai
TCeomntpouerra3ture
图6 10 L/min流量下冷却液温度云图
图5为10 L/min流量下电池温度云图，图6为10 L/min 流量下冷却液温度云图。从图中可以看出电池顶部为最高温 度位置，温度达到38.4 C，电池底部为最低温度位置，温度 为29.4 C,顶底最大温差为9 C，出现的原因是液冷板位于 底部，电池底部接触液冷板，底部冷却效果好，顶部冷却效 果差。进出水口温差1.2 C。 2.2 12 L/min流量下的仿真分析
[2] 任冰禹•动力锂电池组液冷散热仿真J] •汽车实用技术,2017(13): 123-124+153.
电动汽车动力锂电池散热结构设计与冷却系统仿真
电动汽车动力锂电池散热结构设计与冷却系统仿真摘要：锂离子电池在诸多方面性能上都有优点，所以其在新能源汽车上得到了广泛运用。
但怎样把电池在使用过程当中产生大量的热量散发出去，是一个不能回避的问题。
假如电池温升过高，不仅会对电池使用性能和寿命产生一定影响，还会引起一些安全方面的问题。
关键词：新能源汽车；锂电池；热管理；系统散热性能引言：动力电池按它的应用分成能量型电池和功率型电池两大类。
能量型的电池主要以高能量密度为主要特点，主要用在高能量输出蓄电池。
功率型的电池指用高功率密度为主要特点，主要用在瞬间高功率输出和输入的蓄电池。
实际上这两种电池并没有严格区分开来。
一、动力电池的基本构成以及优势特征分析动力锂电池是新能源汽车的一大动力源泉，在新能源汽车当中应用动力锂电池可以有效降低成本，让新能源汽车发展前景更为广阔。
动力锂电池基本构成主要有铝塑复合膜、导电剂、粘结剂、极耳、电解液、隔膜和正极材料等等。
在这其中，正负极材料和电解液以及隔膜最重要，它们构成动力锂离子的一个核心部分。
动力锂电池充电过程当中，电池的正极方向会有锂离子，锂离子在电解液当中不断运动直到到达负极，而后锂离子会附着到负极碳层的微孔之中，从而达到提高充电容量效果。
在动力锂电池放电的过程当中，电池内部会进行和上述过程相反的一个反应。
和普通电池相比，锂离子的电池放电容量较高，所以，锂离子电池能够在新能源汽车当中发挥较大优势。
动力锂离子电池主要缺点有：首先，内部的阻抗高。
由于锂离子电池的电解液是有机溶剂，它的电导率比镍镉电池和镍氢电池水溶液电解液要低很多，所以它内部阻抗比镍镉以及镍氢电池大得多；其次，有特殊的保护电路，防止其过充；再次，成本较高；最后，和普通电池相容性较差。
现阶段，动力锂电池在新能源汽车当中已经取得了较为广泛应用，伴随时代发展进步，新能源汽车和动力锂电池应用都会愈加广泛。
在新能源汽车当中应用锂离子电池有着非常多的明显优势特征。
第一，动力锂离子电池能量的储存密度和普通电池相比较更高，它储存能量是常见的铅酸电池7至8倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种纯电动轿车电池组冷却系统设计及仿真————————————————————————————————作者：————————————————————————————————日期：一种纯电动轿车电池组冷却系统设计及仿真摘要：介绍了某纯电动轿车两种冷却系统设计方案，利用计算流体动力学（Computational Fluid Dynamics，CFD）仿真软件建立整个电池组仿真模型，通过仿真和试验相结合的手段获取仿真模型中蒸发器等效模型的关键参数，从而进行高温工况下电池组散热情况的数值模拟，指导冷却系统方案设计。
对比两组仿真结果，确定蒸发器分体式冷却方案对电池组的冷却效果明显优于集中式，且该冷却系统可以有效保证电池在高温环境下运行的稳定性，防止热失控现象的发生。
关键词：纯电动轿车；热管理系统；冷却；数值模拟中图分类号：U469.72+2文献标文献标识码：A文献标DOI：10.3969/j.issn.2095-1469.2015.01.08动力电池作为新能源纯电动汽车的动力来源，在提高整车性能和降低成本方面都有至关重要的作用，其温度特性直接影响到纯电动汽车的性能、寿命和耐久性[1-2]。
目前在电池容量受到限制的情况下，电池成组技术水平对电池系统的发展非常重要，而电池热管理系统作为电池成组技术的重要核心技术之一，对提高电池一致性以及保证整车安全性都至关重要。
在夏季，电动汽车运行过程中，对电池的充放电会伴随着大量热量的产生，如不及时散热，电池组内部温度会急剧上升，且温差不断加大，加剧电池内阻与容量的不一致性，甚至导致热失控，存在很大安全隐患。
电池组冷却系统的设计需采用系统化的设计方法，同时为节省研究成本，需要借助成熟CFD技术来完善对电池组热特性的准确评估与分析。
针对目前传统开放式冷却系统不能很好地满足电池组运行需求的现状，本文提出一种全封闭式冷却系统方案，利用蒸发器对电池组进行主动散热。
通过CFD仿真对所设计的两种方案进行数值模拟，最终确定较优方案。
1 电池组冷却系统设计1.1 电池组冷却系统空气冷却按照冷却系统采用结构的不同，分为串行和并行两种方式；按照是否使用风扇，分为强制及自然两种冷却方式。
自然冷却无冷却风扇，冷却效果比较差。
强制冷却主要利用冷却风扇进行冷却，由于其实现成本较低、散热效果较好、可靠性高等特点，目前新能源汽车主要采用此种方式对电池组进行冷却[3-4]。
某纯电动轿车冷却系统利用空气作为冷却介质对电池组进行冷却，电池组内部选用能量型三元材料动力电池，采用密闭式热管理系统，利用强制冷却方式对电池组进行冷却。
箱体全封闭式，空气从风机出口，沿着系统内的风道冷却发热的电池模组，最终回到风机形成内循环。
冷却系统风道示意图如图1和图2所示，风扇布置在蒸发器前端。
本文所述电池组冷却系统，当空调系统开始制冷工作时，压缩机转动将进入其中的低温低压气态制冷剂压缩为高温高压气体状态，高温高压制冷剂在压缩机持续不断的压力下被送入冷凝器里将其变为中温高压的液体。
随后制冷剂再经过干燥器进行气液分离，并将制冷剂中残留水分除去。
制冷剂经过膨胀阀，因膨胀阀有限流作用，使液态制冷剂经过限量后进入电池组内部蒸发器，制冷剂因压力降低而使体积膨胀，当液态制冷剂在压力下降到一定值时，会由液态直接蒸发为气态并在蒸发器芯体上吸收周围大量的热能，使蒸发器芯体的温度降低。
当有自然风从蒸发器芯体的翅片或扁管上通过时，蒸发器芯体会对自然风降温，并将降温后的空气送出蒸发器总成以产生电池包内部制冷效果[5]。
由于蒸发器所在位置不同导致其制冷效果会出现较大差异，分体式蒸发器制冷效果好，但在安装制造方面存在较大困难；集中式蒸发器制冷效果较分体式差，但安装相对较为方便。
因此需要利用CFD软件对电池组进行高温冷却仿真，选取较优方案。
1.2 冷却系统蒸发器制冷量计算冷却系统设计初期需要根据整车性能设计目标需求计算蒸发器制冷量，以此作为蒸发器部件选型的重要依据。
式中，Cp为电池单体比热容，J/（kg?K）；m为电池单体质量，kg；mi为电池单体每种材料质量，kg；Ci为电池单体每种材料比热容，J/（kg?K）。
假设电池组内部设计n个电池单体，热管理系统目标要求所控制温升ΔT，由经典热力学公式可得：Q电池组。
电池组实际制冷过程中，电池组内空气温度是随时间变化的，制冷时间为t，则。
式中，q为热流密度，J/（m2?s）；A为散热面积，m2。
冷却工况下蒸发器制冷量计算，电池组是工作的，需要考虑电池的发热量。
Q电池。
式中，q'为放电功率，w；t为制冷时间，s。
蒸发器总制冷量为QQ电池+ Q' + Q电池。
2 电池组仿真模型建立2.1 模型简化综合利用CFD软件自建模及外部导入两种方式，建立电池组仿真模型，考虑到电池组内部实际结构的复杂性，需对其进行简化，去除不必要的几何特征，例如倒角、圆角等。
电池系统内部设计有蒸发器等元件，若保持其原始模型，会大大增加仿真计算成本和难度，所以需要进行合理等效简化，在系统内部建立其相应等效模型。
2.2 蒸发器等效模型建立2.2.1 蒸发器阻抗计算系统阻抗与风速无关，主要是由模组布置、风道设计等决定的。
为获取蒸发器阻抗特性，需对蒸发器进行风洞试验。
在入口处给定一定风速，通过测量进风口、出风口两处的压力得到前后压差ΔP。
系统阻抗方程：。
式中，k1、k2为系统阻尼系数；为空气密度，kg/m?；v为进风口速度，m/s；ΔP为压降。
在系统进风口处分别将风速设置为5 m/s以及10 m/s。
通过计算，对于集中式冷却方案蒸发器：。
对于分体式冷却方案蒸发器：。
2.2.2 蒸发器仿真模型建立利用仿真软件建立蒸发器等效模型，如图5所示，并通过一定手段将以上计算得到的蒸发器阻抗特性输入到系统中。
为验证所建立等效模型的合理性，利用CFD软件对所建立的模型模拟风洞试验，即在入口处给一定对风速，通过测量进出风口两处压力得到压力差，得到其前后速度及压力分布情况，如图6和图7所示，图8为试验结果。
考虑到蒸发器实际模型较为复杂，故利用CFD软件中散热器模型对其进行简化，散热器底座与翅片分别模拟蒸发器中间芯体与翅片。
图6为利用CFD软件对其建立的风洞模型。
当设计蒸发器进口容积风量为100 m3/h，得到速度分布情况，其中最大风速为12.9 m/s。
图7为当设计蒸发器进口容积风量为100 m3/h，得到的压力损失情况。
通过对蒸发器分析可以看出，蒸发器前端压力最大为182 Pa，后端为-67 Pa，故其压力损失为247 Pa。
图8为试验测试结果，ΔP为242 Pa，通过对比表明此种简化等效方法是合理的。
3 CFD流体数学模型流体传热过程中都受物理守恒定律制约，基本的守恒定律包括：质量守恒定律、动量守恒定律和能量守恒定律等[6]。
连续性方程：。
式中，为流体密度，kg/m?；ui为流体速度沿i方向的分量。
动量方程：。
式中，p为静压力，Pa；τij为应力矢量；gi为i方向的重力分量；Fi为由于阻力和能源而引起的其它能源项。
能量方程：。
式中，h为熵；k为分子传导率；kt为由于湍流传递而引起的传导率；Sh为定义的体积源。
4 网格划分由于模型内部存在风扇，若全部采用笛卡尔六面体网格可能会导致风扇外形失真，但网格数目会减少，因而风扇采用六面体连续性网格（Unstructured），剩下的面采用笛卡尔六面体网格（Cartesian）。
5 边界条件设定电池组1C放电电流为60 A，三元电芯内阻为19 mΩ，整个电池组为32并92串，动力电池组总成外壳下底板材料为SPCC（冷轧碳素薄钢板），电池组上盖采用PC（非晶体工程材料），电池组模块固定板材料为丙烯腈/丁二烯/苯乙烯共聚物板（Acrylonitrile-Butdiene-Styrene，ABS），根据所选风扇输入其P-Q曲线，蒸发器制冷功率为500 W。
6 两种冷却方案仿真结果分析6.1 集中式冷却方案仿真分析高温工况，即环境温度为40 ℃，轴流风机位于蒸发器前端，加热器不工作，风机及蒸发器工作，蒸发器制冷功率为500 W，仿真结果如图9和图10所示。
从图9和图10可以看出，在蒸发器制冷功率为500 W 时，电池包内局部单体电池仍然有一定的温升，3 600 s时最大温升为9.06 ℃。
从整个系统横截面可以看出，电池组中不同位置温度分布温差较大，靠近蒸发器端温度较低，远离蒸发器位置温升较大，电池组内部存在温度分布不均匀的问题。
6.2 分体式冷却方案仿真分析当采用分体式冷却方案时，蒸发器制冷功率为500 W（左右两侧分别有一个蒸发器，各自功率均为250 W），热仿真结果如图11和图12所示。
由图11和图12可以看出，电池包内局部单体电池3 600 s内最大温升为6.58 ℃。
电池组尾部局部温升较大，可以通过改进风道的方式来加以改善，整体温度分布较为均匀。
7 两种冷却方案对比总结7.1 集中式冷却方案仿真结果总结通过瞬态仿真分析，获得了电池组内部温度随时间变化的分布情况。
从以上截图可以看出，在环境温度为40 ℃，蒸发器制冷功率为500 W时，电池包内局部单体电池仍然有一定的温升，3 600 s时最大温升为9.06 ℃，不超过55 ℃。
但同时可以看出，电池组中不同位置温度差较大。
综上所述，集中式冷却方案在高温工况下冷却性能较差。
7.2 分体式热管理系统仿真结果总结通过瞬态仿真分析，获得了电池组内部温度随时间变化的分布情况。
从以上截图可以看出，在环境温度为40 ℃，蒸发器制冷功率为500 W，电池1 C放电的情形下，电池包内局部单体电池仍然有一定的温升，3 600 s时最大温升为6.58 ℃，不超过50 ℃。
同时可以看出，整个系统中靠近加热器的后模组部分模组电池温升相对较大，但电池组整体较为平均，故分体式热管理系统基本上解决了集中式热管理系统温差过大的影响，通过改善风道及优化结构实现分体式热管理系统。
8 结论（1）空调制冷原理运用于电池热管理系统是可行的，能够有效地对电池组进行冷却。
（2）通过阻抗计算分析对蒸发器进行简化是合理的。
（3）利用CFD软件进行热管理系统仿真分析，能够反映电池组温度分布趋势，说明将CFD技术应用于新能源电动汽车电池组热管理系统方案设计是可行的。
（4）蒸发器分体式冷却方案对电池组的冷却效果优于集中式冷却方案。
（5）某纯电动轿车电池组冷却系统为密闭式设计，可在高温环境下对电池组进行有效冷却，避免热失控现象的出现。
参考文献（References）：EHSANI M.Modern Electric，Hybrid Electric，and Fuel Cell Vehicles[M]. Boca Raton：CRC Press，2005.ALAOUI C. Solid-State Thermal Management for Lithium-Ion EV Batteries [J]. Vehicular Technology，IEEE Transactions，2013，62 （1）：98-107.雷治国，张承宁. 电动汽车电池组热管理系统的研究进展[J]. 电源技术，2011（12）：1609-1611.Lei Zhiguo，Zhang Chengning. The Research Progress of Electric Vehicle Battery's Thermal Management System [J]. Chinese Journal of Power Sources，2011（12）：1609- 1611.（in Chinese）CHEN C C. GIBBARD H F. Thermal Management of Battery Systems for Electric Vehicles and Utility Load Leveling[C]//Proceedings of the 14th Intersociety Energy Conversion Engineering Conference，Boston，MA，USA：American Chem Soc，IEEE，American Nuclear Soc，1979：725-729.朱汉清.谈汽车空调的结构及工作原理[J].科技创新与应用，2013（33）：119.Zhu Hanqing. Automotive Air Conditioning Structure and Operating Principle [J]. Technological Innovation and Application，2013（33）：119.（in Chinese）夏顺礼，秦李伟，赵久志，等.某纯电动车型电池热管理系统设计分析与验证[J].汽车工程学报，2011，1（2）：140-146.Xia Shunli，Qin Liwei，Zhao Jiuzhi，et al. The Analysis and Verification of the Design of a Pure Electric Vehicle Battery's Thermal Management System [J]. Chinese Journal of Automotive Engineering，2011，1（2）：140-146.（in Chinese）。
