夏普复印机最新维修全代码
夏普数码复印机维修代码及维修方法
夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

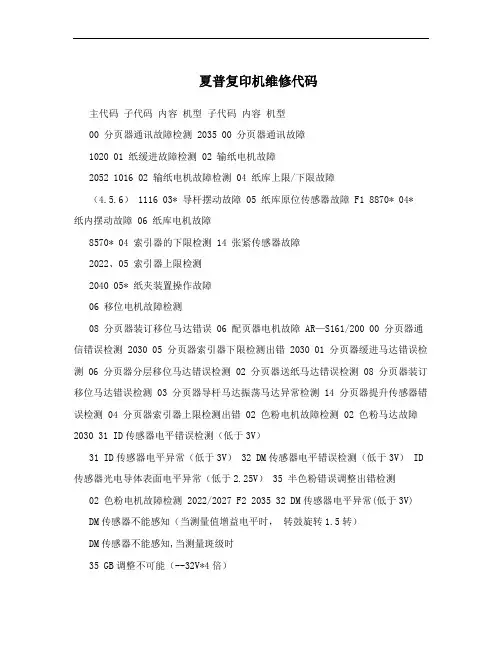

夏普复印机维修代码
夏普复印机维修代码主代码子代码内容机型子代码内容机型00 分页器通讯故障检测 2035 00 分页器通讯故障1020 01 纸缓进故障检测 02 输纸电机故障2052 1016 02 输纸电机故障检测 04 纸库上限/下限故障（4.5.6） 1116 03* 导杆摆动故障 05 纸库原位传感器故障 F1 8870* 04* 纸内摆动故障 06 纸库电机故障8570* 04 索引器的下限检测 14 张紧传感器故障2022、05 索引器上限检测2040 05* 纸夹装置操作故障06 移位电机故障检测08 分页器装订移位马达错误 06 配页器电机故障 AR—S161/200 00 分页器通信错误检测 2030 05 分页器索引器下限检测出错 2030 01 分页器缓进马达错误检测 06 分页器分层移位马达错误检测 02 分页器送纸马达错误检测 08 分页器装订移位马达错误检测 03 分页器导杆马达振荡马达异常检测 14 分页器提升传感器错误检测 04 分页器索引器上限检测出错 02 色粉电机故障检测 02 色粉马达故障2030 31 ID传感器电平错误检测（低于3V）31 ID传感器电平异常（低于3V） 32 DM传感器电平错误检测（低于3V） ID 传感器光电导体表面电平异常（低于2.25V） 35 半色粉错误调整出错检测02 色粉电机故障检测 2022/2027 F2 2035 32 DM传感器电平异常(低于3V)DM传感器不能感知（当测量值增益电平时，转鼓旋转1.5转）DM传感器不能感知,当测量斑级时35 GB调整不可能（--32V*4倍）GB调整不可能（+32V*7倍）GB初调整不可能（--200V—88V） 31 图像淡度传感器故障 1020 00 色粉传感器开路1016 32 鼓标记传感器故障 31 感光体表面反射率异常1116 2052 35 栅极电压校正故障 35 用成像测定方式测定值为允许范围外37 鼓标记传感器增益调整故障 01 LCC、PT图盘故障 12 主组件上纸盒提升电机故障检测 2035、2022 2030 02 LCC上升中故障 22 主组件下纸盒提升电机故障检测03 LCC下降中故障 F3 2052 12 纸盘1上升中故障１22 纸盘2上升中故障32 纸盘3上升中故障42 纸盘4上升中故障 F5 02 曝光灯错误（曝光灯断开） AR—S161/200 AR—S161/20000 打印交换通信故障10 打印交换故障80 打印交换通信故障（通信协议）81 打印交换通信故障9（检测） F9 82 打印交换通信故障（溢出）84 打印交换通信故障（信息包）88 打印交换通信故障（时间限制）EL 色粉太多 2035 2030 2052 1020 1016/1116 7370 7320 7850/ 7800、EE AL—1240* 2014/2114/2214、2040 EU 色粉太少 AR—S161/200 AR—S160/200 00 电子分页器交换通信故障 03 激光装置故障（激光三极管、爱光原件、APC回路）10 电子分页器交换故障 04 CCD白电平故障（白板不干净） E7 11 图像控制错误（图像控制异常） 05 CCD黑电平故障12 画像缩小错误（画像压缩异常） 12 校正故障（白色校正所定次数没结束）13 FLASH ROM错误（程序控制异常） 14* ASIC连接故障（模板断裂，脚浮起）14 RAM错误（动作控制异常） 15* 曝光灯断开E1 15 页存储器故障（打印缓冲器异常）16 SLMM储存器错误（缩小格用储存异常）17 画像旋转用储存器错误（旋转储存器异常）80 电子分页器交换通信故障（通信协议）81 电子分页器交换通信故障（检测）82 电子分页器交换通信故障（溢出）84 电子分页器交换通信故障（信息包）88 电子分页器交换通信故障（时间限制） E2 00 返回存储错误检测 2030、2040CC ** 原稿尺寸检测传感器电平异常 2035 2030 7800/7850、AR—S161/200、8870/8750、2040 C2 转印带电器过电流 2030、8870/8750、2040 CE 分页器开路 7700/ 7750、2014/2114/2214OP 00 工作PWB与主PWB间通信出错 2030、2040V1 记忆电路板电源电压太低 7700/ 7750V2 主电路板与记忆电路板间交接不正常 7700/ 7750V3 主电路板与控制电路板变替不正常 7700/ 7750V 主电路板与控制板间讯息失常 7700/ 7750未有套进私人计算器 7700 /7750PC ** 钥匙计数器未安装，钥匙计数器插件断开 7800/7850** 个人计数器没有安装，审查器代码输入等待 2035、7800/7850、7700/ 7750、2030、7370/7320、8870/8750 PF 带PC调制调解器的机器中，从主机按受到禁止复印命令。
夏普复印机代码
26-13：预热方式设定(0 正常1主电机转至预热结束)
26-20：后缘空白设定(0 有空白1无空白)
26-29：交流电压调整（0 100V1 200V）
30-01：复印机传感器检查（纸检测 ）
42-01：清除小太阳符号 换载体后
8-02：主 / 转印充电输出 / 栅极检查（ME）
8-03：主 / 转印充电输出 / 栅极检查（PE）
8-04：主 / 转印充电输出 / 栅极检查（T / S）
8-07：分离充电器输出(30秒)
9-02：ADU传感器检查测试指令
9-05：门电磁铁启动
10 ： 色粉电机转动
22-08：ADF 送纸数显示
22-10：装订计数显示
22-15：故障记忆显示(显示最近20个错误代码)
24-01：卡纸存储器 / 总卡纸计数器清零
24-02：故障记忆清除
24-04：ADF 计数器清零
24-05：装订计数清零
24-06：显影剂调整时间清零
24-07：鼓调整时间清零
夏普模拟复印机维修代码
维进：C-插入- 0-插入 或清除键-插入键-0键-插入键-清除键
厂进：C- Ca - 0- C
纸盒键按4秒进用户模式
1-01：反光镜动作检测
1-02：光学系统传感器检查（缺纸灯、卡纸灯）
1-03：镜头动作检查
1-04：镜头动作老化检查
2-01：ADF进行原稿输送动作
24-06：纸盒计数器清零
25-01：主驱动系统检查
25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）
夏普复印机 维修代码大全
夏普复印机维修代码大全1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除进入工厂代码方式158 1240 联想Ｍ9100C 浓度 C 倍率160 205 2616 2818 2820 255 275 236 276* 插入 CA 插入AR161/AR200161 200 1818 1820 163Ｎ201Ｎ206ＮAR275/AR255# 插入 0 C。

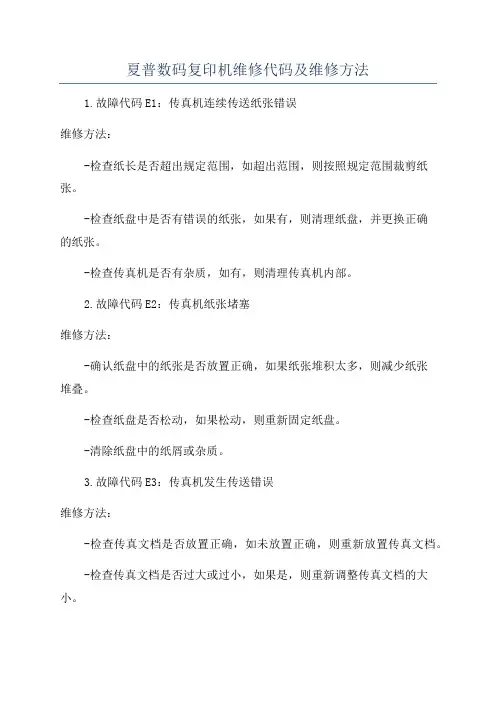

夏普数码复印机维修代码及维修方法
夏普数码复印机维修代码及维修方法
1.故障代码E1：传真机连续传送纸张错误
维修方法：
-检查纸长是否超出规定范围，如超出范围，则按照规定范围裁剪纸张。
-检查纸盘中是否有错误的纸张，如果有，则清理纸盘，并更换正确
的纸张。
-检查传真机是否有杂质，如有，则清理传真机内部。
2.故障代码E2：传真机纸张堵塞
维修方法：
-确认纸盘中的纸张是否放置正确，如果纸张堆积太多，则减少纸张
堆叠。
-检查纸盘是否松动，如果松动，则重新固定纸盘。
-清除纸盘中的纸屑或杂质。
3.故障代码E3：传真机发生传送错误
维修方法：
-检查传真文档是否放置正确，如未放置正确，则重新放置传真文档。
-检查传真文档是否过大或过小，如果是，则重新调整传真文档的大小。
-检查传真文档是否放置完全，如果未完全放置，则重新放置传真文档。
4.故障代码E4：传真机纸张用完
维修方法：
-检查纸盘中是否有纸张，如果没有，则添加纸张。
-检查纸盘中的纸张是否正常堆叠，如果不正常则重新堆叠纸张。
-检查纸盘内部是否有堵塞，如有，则清理堵塞。
5.故障代码E5：传真机纸张卡纸
维修方法：
-清除卡纸，可以打开传真机的纸盖，检查是否有纸张卡住，如果有，则轻轻将纸张拉出。
-检查纸盘是否安装正确，如果不正确，则固定纸盘。
-检查传真机的传送系统是否有杂质堵塞，如有，则清除堵塞。
需要注意的是，在进行维修时，务必先将夏普数码复印机断电，并确
认已经拔掉电源插头。
另外，在进行维修时应该小心操作，避免造成更大
的损坏。
夏普数码复印机维修代码说明
夏普数码复印机维修代码说明夏普数码复印机故障代码夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
常亮：查电源板、MCU板、灯控板）H4 00 定影部低温故障（温不足140度）（恒温器等）H5 01 连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等）02 定影热敏电阴的检测异常CC 原稿检测传感器错误U2 04 EEPROM通信出错（ROM安装到位否）11 计数器校正出错12 调整值校正出错20 机器速度代码数据出错（SIM26-57设的机种类型对否）40 CRUM芯片通信出错（显影组件接触不良）U3 29 反射镜原始位置错误U7 00 RIC 板与本机连接U9 00 MCU-OPE间通信故障（接线、接地）80 操作控制电路板故障（协议）81 操作控制电路板故障（奇偶）82 操作控制电路板故障（溢出）84 操作控制电路板故障（框架）88 操作控制电路板故障（超时）99 操作面板语言出错U95 面板连接错误造成面板单独显示F5 02 复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉，执行63-1 值不在B0左右，要调整CCD的高低或水平位置了。
数值大于90则问题不大、CCD扁平线不良，）E1 00 IMC电路板通信故障10 IMC电路板故障11 图像控制出错12 画像缩小出错13 IMC电路板 FLASH ROM出错14 IMC电路板WORK RAM出错15 IMC电路板PAGE MEMORY出错16 IMC电路板图像压缩MEMORY出错17 IMC电路板平滑IC出错80 IMC电路板通信故障（协议）81 IMC电路板通信故障（奇偶）82 IMC电路板通信故障（溢出）84 IMC电路板通信故障（框架）88 IMC电路板通信故障（超时）E7 01 双面模式内存安装出错，内存检测出错（SIM26-39I没有设为2）02 LSU故障(SIM61-03看动作、无激光)04 CCD白电平故障（电路板、线束）05 CCD黑电平故障10 CCD黑白校正故障（黑校正）（查CCD组件和连线）11 CCD黑白校正故障（白校正）（光学白板脏，灯不亮或亮度不足SIM5-3、CCD坏、主板）12 用于白电平扫描的基准白板脏16 激光输出故障F1 00 分页器通信故障（电源，线束，控制板）01 侧导板移动故障（原位检测出错、SIM3-3-1测试电机转）06 分页器移动电机异常SIM3-3-6测08 分页器装订移动电机故障SIM3-3-7测试11 后导板移动故障（原位检测出错）SIM3-3-215 分页器升降电机故障SIM3-3-5F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1)04 墨粉盒识别出错，机种出错，种类出错，发送地出错，数据异常，MISC 出错F9 00 MCU-PRT间的通信故障（打印电路板与MCU板的连接，本机接地、打印板ROM）10 打印交换故障（打印电路板与MCU板的连接，本机接地、打印板ROM）80 打印电路板故障（协议）81 打印电路板故障（奇偶）82 打印电路板故障（溢出）84 打印电路板故障（信息包）88 打印电路板故障（超时）99 本机-PCL电路板间语言出错L1 00 反光镜进给故障（白基准板的上白区和黑标记用于获取CCD电平差异，以判断进给是否锁定。
夏普复印机维修模式与维修代码、故障代码
夏普复印机维修模式与维修代码、故障代码进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入0 CM350/M450P * C * P *0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入 CA 插入夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普复印机打印机常用代码故障解决大全
夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。
故障现象： 1、主板供电不正常。
2、移位器原位传感器不正常。
解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。
怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。
维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。
用-11代码检查后重回客户处。
在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。
总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。
夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。
故障原因： 1、曝光灯损坏。
2、曝光灯线束不良。
3、电路板损坏。
解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。
接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。
一般出现F5-02普通都是线束不良引起的。
电路板出现损坏的情况很少，但不排除。
如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。
夏普复印机维修模式与维修代码、故障代码
夏普复印机维修模式与维修代码、故障代码进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入0 CM350/M450P * C * P *0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入 CA 插入夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
SHARP 夏普复印机维修代码
SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码依次按: P键→*键→CA键→P键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键SHARP 夏普AR-275 激光数码复印机内部用模拟码依次按: #键→插入键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键依次按: P键→*键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键80-2 TONER DENSITY显示或修改[25-2]TD传感器目标电压ADJUSTMENT SET UP80-9 INITIAL DATA SETTING初始数据设定80-12 TONER CORRECTION SETTING墨粉修正设定80-13 TONER SAVE SETTING节省墨粉设定81-1 TOTAL COUNTER显示或修改总计数器81-2 TOTAL OUTPUT COUNTER显示或修改输出计数器81-3 RIGHT SIDE OUTPUT COUNTER显示或修改右边输出计数器82-1 MAINTENANCE COUNTER显示或修改当前保养计数器82-2 DRUM CARTRIDGE鼓组件82-3 TONER CARTRIDGE墨粉组件82-4 DRUM ROTATION TIME鼓旋转时间82-5 DV ROTATION TIME显影器旋转时间83-1 SPF/STAMP COUNTER SETTING显示或修改输稿器ADF/印记计数器设定83-2 ADU COUNTER SETTING双面单元ADU计数器设定83-3 STAPLE/PUNCH装订/打孔计数器设定COUNTER SETTING83-6 COPIER COUNTER SETTING复印计数器设定83-8 FAX COUNTER SETTING传真打印计数器显示或修改传真接收计数器83-10 PRINTER COUNTER SETTING打印总计数器83-11 SCANNER COUNTER SETTING扫描总计数器83-12 OTHERS COUNTER SETTING其它总计数器83-13 NETWORK SCANNER网络计数器设定COUNTER SETTING84-1 TOTAL COUNTER 清除总计数器84-2 TOTAL OUTPUT COUNTER 清除总输出计数器84-3 RIGHT SIDE OUTPUT COUNTER清除右边输出计数器SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码85 DEVD CARTRIDGE COUNTER SETTING显示或修改当前显影器计数器INPUP VALUE AND PRESS START 输入设定值按复印键PRESENT:当前值NEW:新值86-1 SERIAL # SETTING显示主板系列号88-1 ALL MEMORY CLEAR清除全部内存储器(不包括FAX调整值) (WITHOUT FAX ADJUSTMENT VALUE)88-2 MPF ALL MEMORY CLEAR清除MFP全部内存储器(不包括FAX调整值) (WITHOUT ADJUSTMENT VALUE)88-3 FAX ALL MEMORY CLEAR清除FAX全部内存储器(不包括FAX调整值) (WITHOUT ADJUSTMENT VALUE)88-4 PRINTTER ALL MEMORY CLEAR清除打印全部内存储器88-5 FAX ALL MEMORY CLEAR清除FAX全部内存储器(包括FAX调整值) (WITH ADJUSTMENT VALUE)88-6 PCU ALL MEMORY CLEAR清除PCU全部内存储器88-7 SCAMMER ALL MEMORY CLEAR清除扫描器全部内存储器89-1 ALL COUNTER DATA CLEAR清除全部计数器数据89-2 KEY POERATOR CODE/DATA CLEAR键操作员密码/数据清除89-3 KEY POERATOR CODE/DATA清除键操作员密码/数据(包括FAX)CLEAR(INCLUDE FAX)70-1 PRODUCT LOAD TEST产品负荷测试70-12 EXP LEVEL SETUP (L AUTO SET)曝光电平设定(自动设定)70-15 PROCESS DATA CLEAR过程控制数据清除71-1 DV BIAS SETTING(AUTO)显影偏压设定(自动)71-2 VG SETTING(AUTO)鼓栅压设定(自动)71-3 LASER P0WER SETTING(AUTO)激光电源设定(自动)72-1 FAX SOFT SW CLEARFAX 软件开关清除79-1 MEMORY SETTING内存设定60-1 DRAM TEST动态RAM 测试小人灯是指维修保养，清计数器就可以显影剂灯（小太阳），是指显影计数满，清零就可以维修代码：C---插入/暂停---数字键0---插入/暂停，此时面板灯全灭，数字键2---数字键0---复印键---数字键1---复印键（已经清好维修保养灯）；再按清除键c（面板上无显示，灯全灭），数字键4---数字键2---复印键---数字键1---复印键（已经清好显影灯），按两下清除键退出。
夏普复印机常见的故障代码及维修
夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。
如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。
如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。
如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决: 断开接通电源代码: L401故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14代码: U511故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)解决: 执行模拟14代码: F102故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F231故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。
夏普复印机维修模式维修代码故障代码
夏普复印机维修模式与维修代码、故障代码进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C插入0插入C Ca0CAR275/AR255#插入C插入#插入0CM350/M450P*C*P*0CAR158C浓度C浓度C浓度C倍率AR2818m160m205m276#插入C插入*插入CA插入夏普数码复印机维修代码1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPF PS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓度键改亮度）6-1确认进纸电磁阀动作（50秒间隔驱动20次）6-10驱动主盒半圆辊7-1预热时间表示有JAM老化7-4预热省略7-6间歇老化有纸7-8预热时间表示8-1复印模式的显影偏压输出8-2复印模式的主充电器栅极电压（High状态高）输出8-3复印模式的主充电器栅极电压（Low状态低）输出8-6转印电压输出8-10打印模式的显影偏压以及控制回路的动作确认和调整8-11打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13FAX模式的显影偏压以及控制回路的动作确认和调整8-14FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1双面器负载（马达）正转测试9-2双面器负载（马达）反转测试9-4双面器马达的转速调整9-5双面器马达的把向转换时间调整10确认墨粉电动机动作14解除U2以外的故障16解除U2故障20-1清除保养计数21-1保养循环的设定（0=2500 1=5000 2=15000 3=30000 4=1500005=999999）22-1保养计数器的显示22-2保养预置值显示（SIM20-1设定值）22-3卡纸储存的显示（最近30次卡纸）22-4总卡纸计数显示22-5总计数显示22-6显影计数器显示22-8SPF计数器显示22-9进纸计数器显示22-12光鼓计数器显示22-13CRUM类型显示22-14FLASH ROM的版本22-15故障储存器显示（最近15次故障）22-16双面打印计数显示22-17复印计数器显示22-18打印计数器显示22-19电子分类计数器显示22-21扫描计数器显示22-22SPF卡纸计数器显示24-1卡纸储存器清除24-2故障储存器清除24-4SPF计数器清除24-5双面打印计数清除24-6进纸计数器清除24-7光鼓计数器清除24-8复印计数器清除24-9印刷计数器清除24-10电子类计数器清除24-13扫描计数器清除24-14SPF卡纸计数清除24-15扫描模式计数器清除25-1确认主电机机劝作（30秒）25-10确认LSU多面镜电动机动作（30秒）26-1选件开关的显示（选购件对应灯亮）26-3部门管理器的设定(0:计数模式1:投币模式)26-4本机双面动作设置(0:无双面1:有双面功能)26-5计数器方式设定(0:双面计数1:单面计数)26-6发送地设定(5:中国6:)26-7直接显示CPM旋转速度26-10网络扫描的试用设定26-18节粉方式(0:节粉关闭1打开)26-22语言设定（打印卡面板语言）(0:日语1:英语……)26-30CE标记对应控制设定(0:CE标记OFF1:ON)26-32风扇旋转状况变化26-36(0:保养计数到停机1:不停)26-37(0:载体计数到停机1:不停)26-38光鼓超寿命停止设定（0停机1不停机）26-39存容量检测(16:16M存32:32M存)26-42转印时间调整（R系列:1：240MS3：260MS9：320MS）(M系列机子取值1-99默认值50)26-43上下端空白设置(自动灯表下端,手动灯表上端)26-50黑白转换功能设定（0：可转1：不可转）26-51复印机暂停功能设定（0：不停1：停）26-60未装载FAX时，设定FAX模式键是否有效27-1设定有元PC／调制解调器的通信故障27-5输入机器的机号30-1确认本体传感器动作30-2确认给纸部的传感、检测器及相关回路的动作40-1确认手动托盘的纸尺寸检测器及相关回路的动作41-2调整OC原稿检测传感器41-3原稿检测传感器受光电平显示41-4OC盖板20度时的检测电平调整42-1载体记数清除43-1定影温度设定（倍率键调）43-10明信片纸进纸周期设置(取值1-99)43-11明信片纸定影温度设置43-12待机模式定影风扇转动设置(0:低速1:高速)43-13定影纸间隙控制(0:禁止1:允许)44-34转印电流设定44-40墨粉补充前转动时间设置(取值1-99)46-1复印浓度300dpi电平调整46-2复印曝光600dpi浓度等级调整46-7分别调整复印曝光浓度等级（超级照片）46-9复印浓度等级单独调整手动300dpi等级（文字）46-10复印浓度等级单独调整手动600dpi（文字／照片）46-11复印浓度等级单独调整（照片）46-18复印对比度调整300dpi46-19曝光时的图像质量调整46-20SPF的曝光浓度校正46-29复印对比度调整600dpi46-30进行AE设定(取值0-30)46-31图像锐度调整(0:黑白校正2:清晰)46-39调整传真模式对比度46-45调整传真模式的图像浓度48-1主（前后）扫描方向倍率调整48-2复印时OC方式副扫描方向倍率调整48-3自动调整前端．副扫描倍率48-5复印时SPF方式副扫描方向倍率调整49-1FLASH ROM程序写入模式50-1复印画像位置调整（左右方向，值加减1移动0.127MM）50-5调整图像先端位置50-6调整复印模式SPF／RSPF原稿图像位置50-10用纸中心偏移调整(上下方向)50-12调整复印模式原稿图像中心位置50-13OC方式原稿中心偏50-16SPF方式原稿中心偏听偏信移调整50-18双面复印时反面图像位置调整50-19双面复印时后端空白调整51-02对位量调整51-8设定禁止感光鼓分离爪动作53-8SPF扫描位置调整56-1传送MFP控制器数据61-1检测LSU的动作61-2调复印模式激光功率（绝对值）61-3六棱镜电机检测62-1格式化硬盘62-3检测硬盘读写操作62-8格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1确认黑白校正数据63-2执行黑白校正63-7自动调整SPF白校正开始的像素位置64-1自我打印功能65-5进行操作面板的检测66-22调传真听筒音量66-23下载传真程序66-24清除传真数据存66-39设定发货地规格66-60设定ACR数据67-11用于设定“select-in“信号67-14进行flash programs写入／比较检测67-17进行NVROM的清除67-18清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普数码复印机_故障代码及常用维修代码
AR-158、AL-1240模拟代码
进入方式：C-曝光转换键-C-曝光转换键-主代码-开始-子代码-开始；按C 进行切换；再按C取消模拟代码状态
AR-158、AL-1240故障代码
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820模拟代码
进入方式：C-插入-0-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820故障代码
AR-158F模拟代码
进入方式：#-*-C-*；按C切换；按CA取消模拟代码状态
AR-158F故障代码
AR-M160、AR-M205、AR-2828模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按
CA取消模拟代码状态
AR-M160、AR-M205、AR-2828故障代码
AR-255、AR-275模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-255、AR-275故障代码
AR-M276模拟代码
进入方式：#/P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA取消模拟代码状态
AR-M276故障代码
AR-M350、AR-M450模拟代码
进入方式：P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA 取消模拟代码状态
AR-M350、AR-M450故障代码。
夏普故障代码
夏普复印机故障代码全分析作者：s 查看：227 发布时间：机型: 夏普2022-2027 代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116 代码: L100 故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置) 解决: 断开接通电源代码: L401 故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801 故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%) 解决: 断开接通电源代码: U201 故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16 代码: U501 故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14 代码: U511 故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14 代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲) 解决: 执行模拟14 代码: F100 故障: 分页器通信错误(在分页器和主组件进行通信中出现错误) 解决: 执行模拟14 代码: F102 故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14 代码: F104 故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误) 解决: 执行模拟14 代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测) 解决: 执行模拟14 代码: F106 故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14 代码: F231 故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下. 解决: 执行模拟14 机型: 夏普1025 代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14 代码: L801 故障: 电源频率异常解决: 执行指令14 代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14 代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14 代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。
夏普复印机维修代码
夏普全系列维修手册夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度 / 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……) 26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M 系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普数码复印机维修代码及维修方法
夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普复印机维修代码
主 子 01 61 02 03 01 03 62 08 10 1 63 2 7 64 1 1 65 2 5 1 66 2 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 66 19 20 21 22 24 30 31 32 33 34 37内 容 检测LSU的作 调复印模式激光功率（绝对值）
38 时间设置/确认 39 设定发货地规格 41 CI信号检测 60 1 11 14 67 15 17 18 20 设定ACR数据 执行PCL电路板上RAM的有效性 清除打印机部分设定(NVRAM清除) 进行Fladh Programs写入/比较检测 检查PCL电路板上ROM的有效性 清除打印机部分设定(NVRAM清除) 清除网络扫描应用程序Flash ROM中的数据 检查网络连接
主 子 1 30 2 1 40 2 3 1 2 41 3 4 6 42 1 1 4 5 10 43 11 12 13 14 1 34 44 35 40 1 2 7 9 10 11 12 13 14 46 15 18 19 20 29 30 31 32 39 45 1 48 48 49 2 3
内 容 纸路传感器状态显示 显示纸盒 和手送纸盘上的传感器状态 机器手送纸盘传感器的状态 调整手送纸盘纸张宽度的检测电平 显示手送纸盘宽度检测AD转换值 原稿尺寸检测光学传感器的状态 调整原稿尺寸检测传感器的电平 检查原稿尺寸检测传感器的电平 调整OC盖板呈20度角时的电平 OC盖浮动检测水平 显影计数器清除 定影温度设置(普通复印) 多张复印时的定影温度设置 双面复印时的定影温度设置 明信片纸张进纸周期设备 明信片纸张定影温度设置 待机模式定影风扇转动设置 定影纸张间隙控制设置 定影开始温度设置 各模式成像控制方式设定 转印电流设定 设定显影偏压在低温环境温度校正 墨粉补充前转动时间设置 复印浓度调整(300dpi) 复印浓度调整(600dpi) 调整曝光浓度各等级的变化量和对比度值(精细照片) 复印浓度等级调整,300dpi(手动) 复印浓度等级调整,600dpi(手动) 复印浓度等级调整,600dpi(照片) 传真模式的浓度调整(整体调整) 传真模式的浓度调整(单独调整· 标准) 传真模式的浓度调整(单独调整· 精细) 传真模式的浓度调整(单独调整· 高精细) 图像对比度调整(300dpi) 曝光模式设置(AE模式) RSPF曝光校正 图像对比度调整(600dpi) AE极限调整 图像锐度调整 复印颜色再现设置 传真模式图像清晰度调整 调整传真模式的图像浓度 主扫描和副扫描方向的倍率调整 复印时OC方式副扫描方向倍率调整 自动调整前端、副扫描倍率 RSPF模式副扫描方向的倍率调整 下载模式(FFLASH ROM程序写入 复印画像位置调整（左右方向，值加减1移动0.127MM） 前端图像位置调整 复印前端图像位置调整(RSPF) 纸张中心偏移调整 原稿中心偏移调整 双面复印反面内存图像位置调整 双面复印后端空白量调整 阻力量调整 调整RSPF宽度的检测电平 输入RSPF宽度检测调整值 RSPF扫描位置自动调整
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夏普AR2718清零#→插入→C→插入→20-1 42-1 24-6
夏普AR2718清零#→插入→C→插入→主代码→开始键→副代码→开始键1-1 确认反射镜装置动作
1-2 确认光学系传感器动作
1-6 反光镜扫描连续动作
2-1 SPF连续动作
2-2 确认SPF传感器动作
2-3 确认SPF电动机正转方向动人
2-4 确认SPF电动机逆转方向动作
2-8 确认SPF进纸电磁阀动作
2-9 RSPF翻转电磁铁动作检查
2-10 RSPF出纸门电磁铁动作检查
2-11 确认SPF PS释放电磁阀动作
3-2 确认移动分离传感器动作
3-3 确认分页器移动动人
3-4 确认分离板动作（检测是否正常转动）
3-11 确认配页器原位动作
5-1 确认扣作部显示（面板LED灯全亮秒）
5-2 确认加热灯亮（定影灯50秒间隔亮5次）
5-3 确认复印机灯亮（10秒浓度键改亮度）
6-1 确认进纸电磁阀动作（50秒间隔驱动20次）
6-10 驱动主盒半圆辊
7-1 预热时间表示有JAM老化
7-4 预热省略
7-6 间歇老化有纸
7-8 预热时间表示
8-1 复印模式的显影偏压输出
8-2 复印模式的主充电器栅极电压（High状态高）输出
8-3 复印模式的主充电器栅极电压（Low状态低）输出
8-6 转印电压输出
8-10 打印模式的显影偏压以及控制回路的动作确认和调整
8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整
8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试
9-2 双面器负载（马达）反转测试
9-4 双面器马达的转速调整
9-5 双面器马达的把向转换时间调整
10 确认墨粉电动机动作
14 解除U2以外的故障
16 解除U2故障
20-1 清除保养计数
21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）
22-1 保养计数器的显示
22-2 保养预置值显示（SIM20-1设定值）
22-3 卡纸储存的显示（最近30次卡纸）
22-4 总卡纸计数显示
22-5 总计数显示
22-6 显影计数器显示
22-8 SPF计数器显示
22-9 进纸计数器显示
22-12 光鼓计数器显示
22-13 CRUM类型显示
22-14 FLASH ROM的版本
22-15 故障储存器显示（最近15次故障）
22-16 双面打印计数显示
22-17 复印计数器显示
22-18 打印计数器显示
22-19 电子分类计数器显示
22-21 扫描计数器显示
22-22 SPF卡纸计数器显示
24-1 卡纸储存器清除
24-2 故障储存器清除
24-4 SPF计数器清除
24-5 双面打印计数清除
24-6 进纸计数器清除
24-7 光鼓计数器清除
24-8 复印计数器清除
24-9 印刷计数器清除
24-10 电子类计数器清除
24-13 扫描计数器清除
24-14 SPF卡纸计数清除
24-15 扫描模式计数器清除
25-1 确认主电机机劝作（30秒）
25-10 确认LSU多面镜电动机动作（30秒）
26-1 选件开关的显示（选购件对应灯亮）
26-3 部门管理器的设定(0:计数模式1:投币模式)
26-4 本机双面动作设置(0:无双面1:有双面功能)
26-5 计数器方式设定(0:双面计数1:单面计数)
26-6 发送地设定(5:中国6:台湾)
26-7 直接显示CPM旋转速度
26-10 网络扫描的试用设定
26-18 节粉方式(0:节粉关闭1打开)
26-22 语言设定（打印卡面板语言）(0:日语1:英语……)
26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)
26-32 风扇旋转状况变化
26-36 (0:保养计数到停机1:不停)
26-37 (0:载体计数到停机1:不停)
26-38 光鼓超寿命停止设定（0停机1不停机）
26-39 内存容量检测(16:16M内存32:32M内存)
26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)
26-43 上下端空白设置(自动灯表下端,手动灯表上端)
26-50 黑白转换功能设定（0：可转1：不可转）
26-51 复印机暂停功能设定（0：不停1：停）
26-60 未装载FAX时，设定FAX模式键是否有效
27-1 设定有元PC／调制解调器的通信故障
27-5 输入机器的机号
30-1 确认本体传感器动作
30-2 确认给纸部的传感、检测器及相关回路的动作
40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作
41-2 调整OC原稿检测传感器
41-3 原稿检测传感器受光电平显示
41-4 OC盖板20度时的检测电平调整
42-1 载体记数清除
43-1 定影温度设定（倍率键调）
43-10 明信片纸张进纸周期设置(取值1-99)
43-11 明信片纸定影温度设置
43-12 待机模式定影风扇转动设置(0:低速1:高速)
43-13 定影纸张间隙控制(0:禁止1:允许)
44-34 转印电流设定
44-40 墨粉补充前转动时间设置(取值1-99)
46-1 复印浓度300dpi电平调整
46-2 复印曝光600dpi浓度等级调整
46-7 分别调整复印曝光浓度等级（超级照片）
46-9 复印浓度等级单独调整手动300dpi等级（文字）
46-10 复印浓度等级单独调整手动600dpi（文字／照片）
46-11 复印浓度等级单独调整（照片）
46-18 复印对比度调整300dpi
46-19 曝光时的图像质量调整
46-20 SPF的曝光浓度校正
46-29 复印对比度调整600dpi
46-30 进行AE设定(取值0-30)
46-31 图像锐度调整(0:黑白校正2:清晰)
46-39 调整传真模式对比度
46-45 调整传真模式的图像浓度
48-1 主（前后）扫描方向倍率调整
48-2 复印时OC方式副扫描方向倍率调整
48-3 自动调整前端．副扫描倍率
48-5 复印时SPF方式副扫描方向倍率调整
49-1 FLASH ROM程序写入模式
50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）
50-5 调整图像先端位置
50-6 调整复印模式SPF／RSPF原稿图像位置
50-10 用纸中心偏移调整(上下方向)
50-12 调整复印模式原稿图像中心位置
50-13 OC方式原稿中心偏
50-16 SPF方式原稿中心偏听偏信移调整
50-18 双面复印时反面图像位置调整
50-19 双面复印时后端空白调整
51-02 对位量调整
51-8 设定禁止感光鼓分离爪动作
53-8 SPF扫描位置调整
56-1 传送MFP控制器数据
61-1 检测LSU的动作
61-2 调复印模式激光功率（绝对值）
61-3 六棱镜电机检测
62-1 格式化硬盘
62-3 检测硬盘读写操作
62-8 格式化硬盘（除系统数据区域）
62-10 删除完成作业列表（同时删除作业日志）
63-1 确认黑白校正数据
63-2 执行黑白校正
63-7 自动调整SPF白校正开始的像素位置
64-1 自我打印功能
65-5 进行操作面板的检测
66-22 调传真听筒音量
66-23 下载传真程序
66-24 清除传真数据内存
66-39 设定发货地规格
66-60 设定ACR数据
67-11 用于设定“select-in“信号
67-14 进行flash programs写入／比较检测
67-17 进行NVROM的清除
67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域
67-20 装载网络扫描组件时，检测网络连接。
