第一章数控机床第一节数控机床的演变历程一、教学目的与要求（1）了解数控机床的发展史（2）了解数控机床的未来趋势（3）了解我国的现状二、教学重点与难点（1）数控机床的发展史（2）数控机床的未来趋势（3）我国的现状三、课时安排：1 课时四、教学内容引言从20 世纪中叶数控技术出现以来，数控机床给机械制造业带来了革命性的变化。
数控加工具有如下特点：加工柔性好，加工精度高，生产率高，减轻操作者劳动强度、改善劳动条件，有利于生产管理的现代化以及经济效益的提高。
数控机床是一种高度机电一体化的产品，适用于加工多品种小批量零件、结构较复杂、精度要求较高的零件、需要频繁改型的零件、价格昂贵不允许报废的关键零件、要求精密复制的零件、需要缩短生产周期的急需零件以及要求100%检验的零件。
数控机床的特点及其应用范围使其成为国民经济和国防建设发展的重要装备。
进入21 世纪，我国经济与国际全面接轨，进入了一个蓬勃发展的新时期。
机床制造业既面临着机械制造业需求水平提升而引发的制造装备发展的良机，也遭遇到加入世界贸易组织后激烈的国际市场竞争的压力，加速推进数控机床的发展是解决机床制造业持续发展的一个关键。
随着制造业对数控机床的大量需求以及计算机技术和现代设计技术的飞速进步，数控机床的应用范围还在不断扩大，并且不断发展以更适应生产加工的需要。
本文简要分析了数控机床高速化、高精度化、复合化、智能化、开放化、网络化、多轴化、绿色化等发展趋势，并提出了我国数控机床发展中存在的一些问题。
（一）数控机床的发展历史第一台数控机床是1952 年美国帕森斯公司与麻省理工学院合作研制的三坐标数控铣床，它综合应用了电子计算机、自动控制、伺服驱动、精密检测与新型机械结构等多方面的技术成果。
数控机床的发展先后经历了电子管（1952年）、晶体管（1959年）、小规摸集成电路（1965 年）、大规模集成电路及小型计算机（1970年）和微处理机或微型机算机（1974年）等五代数控系统。
数控机床教案

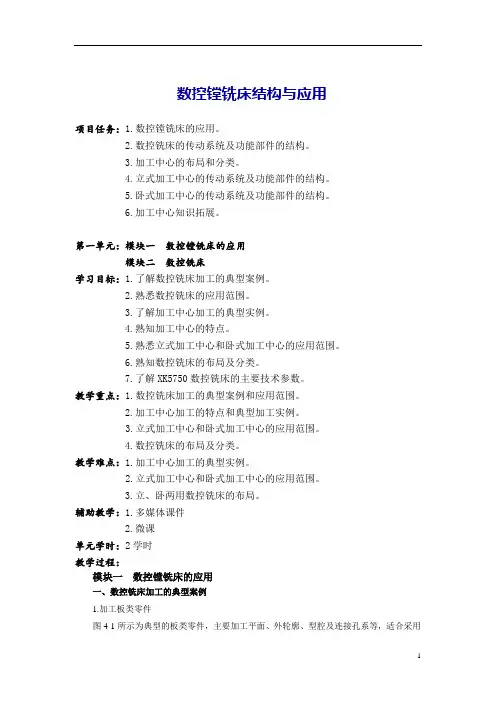

数控镗铣床结构与应用项目任务：1.数控镗铣床的应用。
2.数控铣床的传动系统及功能部件的结构。
3.加工中心的布局和分类。
4.立式加工中心的传动系统及功能部件的结构。
5.卧式加工中心的传动系统及功能部件的结构。
6.加工中心知识拓展。
第一单元：模块一数控镗铣床的应用模块二数控铣床学习目标：1.了解数控铣床加工的典型案例。
2.熟悉数控铣床的应用范围。
3.了解加工中心加工的典型实例。
4.熟知加工中心的特点。
5.熟悉立式加工中心和卧式加工中心的应用范围。
6.熟知数控铣床的布局及分类。
7.了解XK5750数控铣床的主要技术参数。
教学重点：1.数控铣床加工的典型案例和应用范围。
2.加工中心加工的特点和典型加工实例。
3.立式加工中心和卧式加工中心的应用范围。
4.数控铣床的布局及分类。
教学难点：1.加工中心加工的典型实例。
2.立式加工中心和卧式加工中心的应用范围。
3.立、卧两用数控铣床的布局。
辅助教学：1.多媒体课件2.微课单元学时：2学时教学过程：模块一数控镗铣床的应用一、数控铣床加工的典型案例1.加工板类零件图4-1所示为典型的板类零件，主要加工平面、外轮廓、型腔及连接孔系等，适合采用数控铣床进行加工，先粗加工、后精加工。
2.加工凸轮类零件如图4-2所示零件为典型的圆盘凸轮零件，其毛坯为铸件，零件定位基准已加工完成，本工序主要加工凸轮槽的内、外轮廓。
该凸轮零件很适合在数控铣床上加工，先粗铣、后精铣。
3.加工模具类零件图4-3所示的餐盘凸模具为曲面轮廓，适合采用三轴联动的数控铣床加工，先进行粗加工、后进行经精加工。
加工曲面轮廓，其精加工要选用球头铣刀。
二、数控铣床的应用范围在机械制造业，数控铣床用途广泛，可以加工各种平面、成型表面、螺旋槽、沟槽和孔，也可以加工各种平面曲线轮廓和三维曲面轮廓，例如凸轮、模具、样板等零件。
通常数控铣床所加工的零件，在普通铣床上是难以加工或无法完成的。
数控铣床适合应用于一般机械加工、汽车制造、模具制造及航空航天领域。
数控车教案
数控加工部分
机械加工教研组田喜山
课时计划
课时计划
课时计划
删除键。
删除光标所在的数据
插入键。
把输入域之中的数据插入到当前光标之后的消除输入域内的数据。
向上翻页。
偏值参数输入页面。
图形参数设置页面。
信息页面，如“报警”系统参数页面。
系统帮助页面。
课时计划
课时计划
课时计划
课时计划
．确定装夹方案
因前道粗加工工序已经将零件总长确定，本工序装夹关键是
课时计划
课时计划
图1-10 机夹可转位车刀
）涂层刀具涂层硬质合金刀片的耐用度至少可提高
倍，而涂层高速钢刀具的耐用度则
倍。
）非金属材料刀具用作刀具的非金属材料主要有陶瓷、金刚石及立方氮化硼等。
工件的装夹
课时计划
课时计划
课时计划
课时计划。
《数控加工技能实训》教学教案(全)
《数控加工技能实训》教学教案（第一部分）一、教学目标1. 了解数控加工的基本概念和特点2. 掌握数控机床的基本结构和功能3. 学会数控编程的基本方法和技巧4. 能够熟练操作数控机床进行加工实训二、教学内容1. 数控加工概述1.1 数控加工的定义和发展历程1.2 数控加工的特点和应用范围2. 数控机床结构及功能2.1 数控机床的基本结构2.2 数控机床的主要功能3. 数控编程基础3.1 数控编程的基本概念3.2 数控编程的方法和步骤3.3 数控编程的常用指令和功能代码4. 数控机床操作实训4.1 数控机床的基本操作4.2 数控机床的加工实训三、教学方法1. 讲授法：讲解数控加工的基本概念、数控机床的结构及功能、数控编程的方法和技巧等知识点。
2. 演示法：通过操作数控机床进行加工实训，展示数控加工的过程和技巧。
3. 实践法：学生亲自动手操作数控机床，进行加工实训，巩固所学知识。
四、教学资源1. 数控机床：用于学生实践操作的数控机床。
2. 数控编程软件：用于编写数控加工程序的软件。
3. 教学PPT：用于讲解知识点和展示实例的PPT。
4. 实训指导书：用于指导学生进行加工实训的教材。
五、教学评价1. 课堂问答：通过提问检查学生对数控加工的基本概念和数控机床的结构及功能的掌握情况。
2. 编程练习：布置编程练习题，检查学生对数控编程的方法和技巧的掌握情况。
3. 加工实训：评估学生在加工实训中的操作技能和加工质量，检查学生对数控机床操作的熟练程度。
《数控加工技能实训》教学教案（第二部分）六、教学章节1. 数控系统的硬件组成2. 数控系统的软件组成3. 数控系统的故障诊断与维护七、教学内容1. 数控系统的硬件组成7.1 控制器硬件组成7.2 驱动器的硬件组成7.3 反馈装置的硬件组成2. 数控系统的软件组成7.4 数控系统的软件结构7.5 数控系统的软件功能3. 数控系统的故障诊断与维护7.6 数控系统的故障类型7.7 数控系统的故障诊断方法7.8 数控系统的维护与保养八、教学方法1. 讲授法：讲解数控系统的硬件组成、软件组成以及故障诊断与维护的方法和技巧。

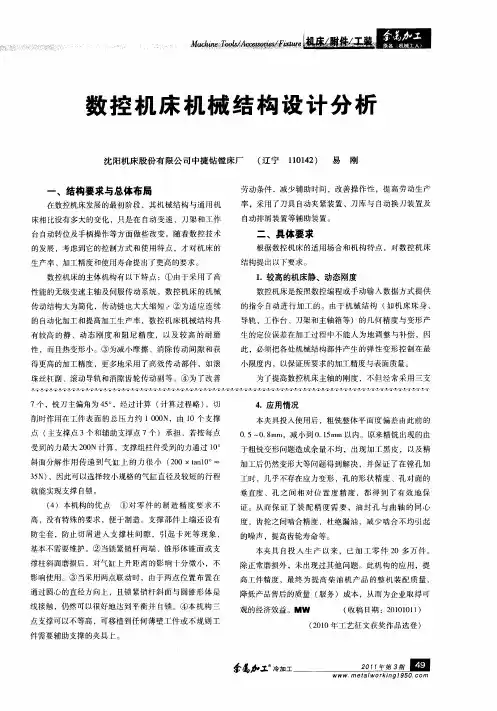

数控机床机械结构设计分析
传动结构大为简化 ，传动链也大 大缩短 。② 为适 应连续 ・
的 自动化加工 和提高加工生产率 ，数控机 床机械结 构具 有较 高 的静 、动 态刚 度 和阻 尼精 度 ，以及较 高 的耐 磨 性 ，而且热变形小 。③为减小摩擦 、消除传动 间隙和获 得更 高的加工精度 ，更多地采用 了高效传动部 件 ，如滚
小 限度 内，以保证所要求的加工精度与表面质量 。 为了提高数控机床主轴的刚度 ，不但 经常采 用三支
珠丝杠副 、 滚动导轨和消隙齿轮传 动副等 。④为 了改善
７个 ，铣刀主偏 角为 ４ 。 ５ ，经过计算 （ 算过程略 ） 计 ，切 削时作用在工件表 面的总 压力约 １０ ０ ０ Ｎ，由 ｌ 支撑 ０个 点 （ 主支撑点 ３个和辅 助支撑点 ７个 ）承担 ，若按 每点 受到的力最大 ２０ ０ Ｎ计算 ，支撑组柱件受到 的力通过 ｌ 。 ０
４ ．应用情况
本夹具投入使用后 ，粗铣整体平面度 偏差 由此前 的
０５～ ． ｍｍ，减小到 ０ １ｒｍ以内。原来精铣 出现的 由 ． ０８ ．５ ａ
于粗铣变形问题造成余 量不均 ，出现 加工黑皮 ，以及精 加工后仍 然变形大等问题得 到解决 ，并保证 了在镗孔 加 工时 ，几乎不存在应 力变形 ，孑 的形状 精度 、孔对 面的 Ｌ
结构提 出以下要求 。
生产率 、加工精度和使用寿命提 出了更高的要 求。 数控机床 的主体机构有 以下特 点 ：① 由于采 用 了高 性能的无 级变速主轴及伺服传动 系统 ，数控机床 的机械

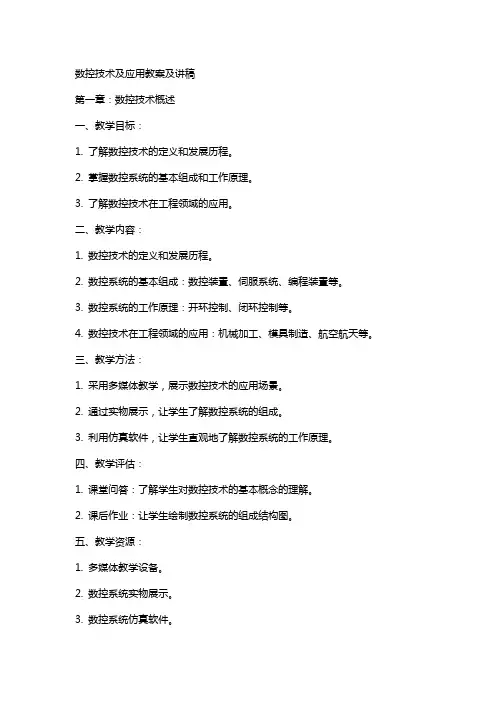

数控技术及应用教案及讲稿
