无卤PBT物性表
PBT材料特性
PBT材料特性一、PBT:聚对苯二甲酸丁二醇酯聚对苯二甲酸丁二醇酯，英文名polybutylece terephthalate （简称PBT），属于聚酯系列，是由1.4-丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。
与PET 一起统称为热塑性聚酯，或饱和聚酯。
PBT理化特性PBT为乳白色半透明到不透明、结晶型热塑性聚酯。
具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。
耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。
缺点是缺口冲击强度低，成型收缩率大。
故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。
可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。
PBT加工工艺PBT又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。
由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPE、PC、POM、PA等共称为五大泛用工程塑料。
PBT 结晶速度快，最适宜加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至0.02%。
PBT的注塑工艺特性与工艺参数的设定：PBT的聚合工艺成熟、成本较低，成型加工容易。
未改性PBT性能不佳，实际应用要对PBT进行改性，其中，玻璃纤维增强改性牌号占PBT的70％以上。
1 PBT的工艺特性PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。
常用材料分类及物性表
塑胶材料分类、物性表、材料特性、用途
以分子结构及特性分
以用途及使用区域分
热塑性：反复加热仍可以使用的合成树脂材料，材料在未分解、碳化下可根据材料性能进行比例回用。
常用的
热塑性材料有PVC、PS、PC、PMMA、ABS、PE、PP、POM、PA、PSU（聚矾）、SP（饱和聚脂）、PTFE
（聚四氟乙烯）。
热固性：加热初具有可溶性和可塑性，继续加热材料固化，不再具有可塑性。
前期分子呈线形结构，后期呈网
状结构，在加热过程中变化过程是不可逆的。
常见的热固性材料有PF（酚醛）、UP（不饱和聚脂）、氨基塑料
、有机硅塑料。
所有的热固性材料都是非结晶性材料，而热塑性材料中只有部分是结晶性或半结晶性。
两者之
间的最大区别就是可逆性和不可逆性，而热固性材料一般不用于民用产品，而且产量很低。
通用塑胶：产量大、用途广泛、价格低廉的塑料。
如PS、PP、PE、PU、PMMA、AS、PVC等。
成形面广，可
替代大部分其它材质，占使用材料比例的80％以上，是塑料工业的主体。
工程塑胶：具有较高的机械强度，良好的耐磨性、耐腐蚀性、自润滑性、稳定性等，可以取大代金属作机械部
件。
常用的五大工程塑胶，ABS、PC、POM、PA、（PBT）。
特殊材料：具有特殊性能的材料，如高耐热性、高电绝缘性、高不变异性、高耐腐蚀性、高抗老化性等。
专用
材料，一般普通注塑机不能使用。
材料分类。
PBT、PET、PHENOLIC、DAP料物性表
Rockwell 硬度(Rockwell Hardness)
融点（MELTING Poing） 热 热变形温度（Heat Defection Temp） 学 热膨胀系数(Coef.OfLinear Thermal Expansion) 性 耐燃性(Flammability) 质 热传导率
诱电率(Dieletric Const)
理 成型收缩率
(a).射出成型(b).移出成型
性 (Shrinkage)
(c).压出成型
质 玻璃纤维含量（Glass Fiber Content）
其 供应商/产地 Supp Minimum Thickness(mm)
注：此表仅供参考
单位 UNIT M.Pa(kgf/mm2)
PHENOLIC PM-9820 -----
108-137N/mm2
----
3.4-3.9kJ/mm2
226N/mm2 115 --195 --V-0 ----------
1011-1013 1010-1012
9-12kv/mm
125 1.45 0.15-0.25
0.8-1.1
---住友/日本
0.16
1.62-1.66 0.03
%
D955 0.4-2.0
0.2-1.4
%
Ash
15
30
长春/台湾
长春/台湾
0.79
0.74
PET FR-530 11000Mpa
2.0 200Mpa
10300Mpa 91 -------
270-290 246 ---V-0 ----
1E3Hz:3.8
1E3Hz:0.011
10-5cm/cm℃ -------

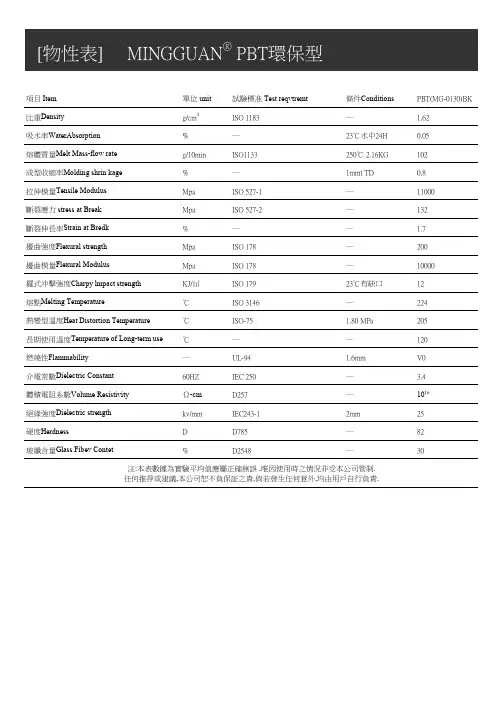

普通PBT物理特性表
項目 Item單位 unit試驗標准 Test reqvtremt條件Conditions PBT(MG-0130)BK 比重Density g/cm3ISO 1183― 1.62吸水率WaterAbsorption%―23℃水中24H0.05熔體質量Melt Mass-flow rate g/10min ISO1133250℃ 2.16KG102成型收縮率Molding shrin kage%―1mmt TD0.8拉伸模量Tensile Modulus Mpa ISO 527-1―11000斷裂應力 stress at Break Mpa ISO 527-2―132斷裂伸長率Strain at Bredk%―― 1.7擾曲強度Flexural strength Mpa ISO 178―200擾曲模量Flexural Modulus Mpa ISO 178―10000擺式沖擊強度Charpy lmpact strength KJ/㎡ISO 17923℃有缺口12熔點Melting Temperature℃ISO 3146―224熱變型溫度Heat Distortion Temperature℃ISO-75 1.80 MPa205長期使用溫度Temperature of Long-term use℃――120燃燒性Flammability―UL-94 1.6mm V0介電常數Dielectric Constant60HZ IEC 250― 3.4體積電阻系數Volume Resistivity Ω-cm D257―1016絕緣強度Dielectric strength kv/mm IEC243-12mm25硬度Herdness D D785―82玻纖含量Glass Fibev Contet%D2548―30注:本表數據為實驗平均值應屬正確無誤 ,唯因使用時之情況非受本公司管制.任何推荐或建議,本公司恕不負保証之責,倘若發生任何意外,均由用戶自行負責.。
工程塑料PBT性能表
环保PBT塑胶粒
化学结构：
特性：
-阻燃性能达到美国UL公司认证的V-0级要求；
-阻燃剂在制品中不析出，增加制品表面光泽；
-制品经热处理后表面不喷霜，适用于有色产品，特别是黑色产品；
-耐热性好，机械强度高，磨擦系数低，耐磨擦；
-有优良的电性能和耐候性；
-耐化学药品性优良，除热水和碱外，PBT工程塑料对大多数化学药品都呈惰性；
1.56
1.60
吸水性23℃50%RH
D570
%
0.09
0.09
0.09
0.10
0.10
收缩率
D955
%
2.0
0.8-1.9
0.7-1.7
0.6-1.5
0.4-1.1
机
械
强
度
拉伸强度
D638
MPa
80
80
90
100
115
伸长率
D638
%
15
4
3
3
2
弯曲强度
D790
MPa
90
130
145
160
185
弯曲模量
使用方法：
-注射成型前必须进行预干燥,干燥温度110-130℃,时间4-5小时(料层厚度不超过3cm)。
注射工艺条件
（仅供参考）：
项目
单位
工艺条件
机筒
温度
后段
℃
230-245
中段
℃
235-250
前段
℃
240-250
喷嘴温度
℃
240-260
树脂温度
℃
240-260
模具温度
℃
PC PBT物性表
宝瑞塑胶原料有限公司
概述材料聚碳酸酯/聚对苯二甲酸丁二醇酯（PBT）混合，非增强
类别：热塑性聚合物聚碳酸酯（PC）聚碳酸酯/聚对苯二甲酸丁二酯（PBT）共混物，非增强聚酯，TP，聚对苯二甲酸丁二醇酯（PBT）
材质说明：此属性数据MatWeb的数据库类别“聚碳酸酯/聚对苯二甲酸丁二酯（PBT）混合，非增强”总结了类似的材料。
报告的每个属性的值范围是适当MatWeb的条目的最小值和最大值。
的注释报告的平均值，用于计算平均值的数据点的数目。
值不一定是典型的任何特定的品位，尤其是不太常见的价值观和那些可以受影响最严重的添加剂或加工方法。
PBT材料介绍
光泽度和提高接合线强度.
PBT的成型加工
注射压力:
1. 注射压力的选用原则为:最好选用能满足性能,外观和模塑循环的最低压力. 2. PBT材料属易流动材料,通常选用中等压力, 3. 对于充填构造复杂或薄壁的制品时,需要中等至较高的注射压力. 4. 对非增强规格通常压力为55~70Mpa,对增强规格通常压力为
65~120Mpa. 5. 正常的情况下,合适的保压压力为注射压力的60~80% 6. 对小浇口的薄壁制品只需中等的保压压力,对大浇口厚壁产品需要高保压压力
和更长的保压时间.
PBT的成型加工
循环时间
1. 循环时间主要取决于零件的厚度.
2. 对于壁厚为0.76~1.52mm的薄壁产品,总循环时间 通常为10~18秒.
注射量:
1. 建议注射量为机器容量的30%~80%,对于颜色控制严格的 混合牌号,建议注射量尽可能接近机器容量的60%,以减少 滞留时间
PBT的成型加工
射出速度:
1. 最快的充填速度,一般会使流程加长,适合填充薄壁型材,并 形成叫好的表面光洁度.
2. 对于厚壁制品,慢速充填有助于减少空隙. 3. 当使用窄浇口时,壁厚段的充填速度应减低,以帮助保压. 4. 对于小浇口(针尖形浇口)的制件,建议采用程序注射,开始时
PBT材料的物理性能
1. PBT材料的分子结构：
2. 化学名称:聚对苯二甲酸丁二酯 3. 玻璃转移温度(Tg) :20度 ; 熔点(Tm):222 4. 密度:1.31g/cm3 5. 吸水率:0.34%(23度平衡) 6. 成型收缩率:1.7~2.3%
挤出级PBT塑胶原料物性表
宝瑞塑胶原料有限公司
W ww. P 概述材料为聚对苯二甲酸丁二醇酯（PBT），挤出级
类别：聚合物，热塑性聚酯，TP ; 聚对苯二甲酸丁二酯（PBT），聚对苯二甲酸丁二酯（PBT），挤出级
材质说明：此属性数据MatWeb的数据库类别“聚对苯二甲酸丁二酯（PBT），挤出级”总结了类似的材料。
报告的每个属性的值范围是适当MatWeb的条目的最小值和最大值。
的注释报告的平均值，用于计算平均值的数据点的数目。
值不一定是典型的任何特定的品位，尤其是不太常见的价值观和那些可以受影响最严重的添加剂或加工方法。
杜邦高性能聚合物可以是你的合作伙伴，以帮助您进行一个项目从概念到商业化。
我们的产品往往是昂贵的高性能特种聚合物和金属之间架起了一座桥梁。
泰科纳是一个以解决方案为导向的公司，采用先进的聚合物技术生产高性能塑料材料，用于。
PBT-G30物性表
产品资料PBT-G30增强聚对苯二甲酸丁二醇酯Glass Fiber Reinforced PBT 主要特征FEATURES主要应用 APPLICATIONS●尺寸稳定性好●优异的综合性能，高强度●高耐温●●注塑成型●家电部件●车拉手●门插销性 能[1] Properties 测试标准ASTM测试条件Test Condition国际单位S.I.Units典型值S.I.[2]Typical Values机械性能Mechanical拉伸强度Tensile Strength D638 10mm/min MPa 135 伸长率Elongation at break D638 10mm/min % 2.8 弯曲强度Flexural Strength D790 2mm/min MPa 190 弯曲模量Flexural Modulus D790 2mm/min MPa 8000 悬臂梁缺口冲击强度Impact Strength, IZOD notchedD256 3.2mm, 23℃J/m 110 洛氏硬度Rockwell Hardness D785 R-Scale - 120 热性能Thermal热变形温度Heat Distortion Temp. D6480.45MPa, 6.4mm ℃2201.8MPa, 6.4mm ℃212电性能Electrical体积电阻率V olume Resistivity D257 - · cm 1016其他Others比重Specific Gravity D792 23℃g/cm3 1.53 玻纤含量Glass Fibre Content - - % 30 收缩率Mold Shrinkage D955 23℃% 0.3/0.9 吸水率Water Absorption D570 23℃,24hr % 0.06阻燃性Flammability UL94 1.5mm Class HB 3.0mm Class HB[1] 染色料的性能可能与以上数值有不同。
PBT物性
项目 密度 拉伸强度 断裂伸长率 弯曲强度 弯曲模量 IZOD缺口 冲击强度热变形温度 （1.82MPa) 模塑收缩率 阻燃等级 材质说明 测试方法 ASTM D792 D638 D638 D790 D790 D256 D648 D955 GB 1033 1040 1040 9341 9341 1834 1634 15585 UL94 单位 g/cm % MPa MPa J/M ℃ %
用途
3
性ቤተ መጻሕፍቲ ባይዱ PBT-VG10 1.48 85 3 130 4200 95 195 0.5-1.2 V-0 PBT-VG20 1.55 110 3 150 5700 105 205 0.4-0.8 V-0 PBT-VG30 1.62 125 2 160 7300 122 215 0.3-0.6 V-0 PET-VG10 PET-VG20 PET-VG30 PBT-V0 1.5 95 3 155 5200 106 215 0.6-1.2 V-0 1.58 123 3 170 6700 112 235 0.5-1.0 V-0 1.67 140 2 183 8300 128 250 0.3-0.6 V-0 1.47 55 30 95 2700 63 70 1.2-1.7 V-0 PET-V0 1.49 58 15 92 2800 60 75 1.2-1.7 V-0 阻燃PET 15%玻纤 30%玻纤 15%玻纤增 30%玻纤增 增强PBT 增强PBT 强PET 强PET PBT-G15 1.42 67 3 105 3350 90 197 0.6-1.5 PBT-G30 1.55 98 2 140 6100 117 217 0.3-0.7 PET-G15 1.44 101 3 140 5800 105 225 0.6-1.5 PET-G30 1.56 132 2 167 7700 123 255 0.3-1.5
PBT物理性能
120℃
蠕变失真
80℃ 120℃ 23℃ 80℃ 23℃
１
10
100
1000
10000
经过时间 (hrs)
NOVADURAN 5010G30 的压缩蠕变
〔％〕 23℃− 900kg/
蠕变失真量 ク リ
70℃− 350kg/
プ 変 形 量 70℃− 70kg/
０
50
100
经过时间 (hrs)
各类树脂的压缩蠕变（载荷200kg/ 〔％〕
１４００
１３９０
１３６０
延伸（％）
拉伸强度（ ／
５．８ ） ５９０ ８０．５
５．５ ６００ ７０．５
５．０ ５８０ ４０．２
４．３ ５３０ ３３．５
延伸（％）
黑板温度 在60分钟里洒水12分钟
耐候性测试结果 置于室外
照射时间 (month)
等级 ５０１０Ｇ３０ （未着色） ５０１０ＣＲ２ （未着色）
-40
-20
０
20
40
60
温度（℃）
80
100
120
140
拉伸强度的温度指数（耐热性）
〔hrs 〕
4×10 Ｔ Ｅ Ｎ Ｓ Ｉ Ｌ Ｅ 10 Ｓ Ｔ Ｒ Ｅ Ｎ Ｇ Ｔ 10 Ｈ 50 ％ 降低50%所需时间 低 下 時 間 10 190 180 2.2 170 160 2.3 150
（１／８”哑铃状样片） 5010G 5010 5010GN3 140 2.4 130 2.5 120 ℃ ×10
悬臂梁冲 击强度值
０
10
20
30
40
50
玻璃纤维含量（ｗｔ％）
机械属性的温度依存性
PBT-G30物性表
产品资料PBT-G30增强聚对苯二甲酸丁二醇酯Glass Fiber Reinforced PBT 主要特征FEATURES主要应用 APPLICATIONS●尺寸稳定性好●优异的综合性能，高强度●高耐温●●注塑成型●家电部件●车拉手●门插销性 能[1] Properties 测试标准ASTM测试条件Test Condition国际单位S.I.Units典型值S.I.[2]Typical Values机械性能Mechanical拉伸强度Tensile Strength D638 10mm/min MPa 135 伸长率Elongation at break D638 10mm/min % 2.8 弯曲强度Flexural Strength D790 2mm/min MPa 190 弯曲模量Flexural Modulus D790 2mm/min MPa 8000 悬臂梁缺口冲击强度Impact Strength, IZOD notchedD256 3.2mm, 23℃J/m 110 洛氏硬度Rockwell Hardness D785 R-Scale - 120 热性能Thermal热变形温度Heat Distortion Temp. D6480.45MPa, 6.4mm ℃2201.8MPa, 6.4mm ℃212电性能Electrical体积电阻率V olume Resistivity D257 - · cm 1016其他Others比重Specific Gravity D792 23℃g/cm3 1.53 玻纤含量Glass Fibre Content - - % 30 收缩率Mold Shrinkage D955 23℃% 0.3/0.9 吸水率Water Absorption D570 23℃,24hr % 0.06阻燃性Flammability UL94 1.5mm Class HB 3.0mm Class HB[1] 染色料的性能可能与以上数值有不同。
物性表 巴斯夫 PBT B 4406
Processing Properties加工性能 Processing
Mechanical Properties力学性能 Ball Indentation Hardness球压硬度 Tensile Strength, Yield屈服拉伸强度 Elongation at Break断裂伸长率 Elongation at Yield屈服伸长率 Modulus of Elasticity弹性模量 Charpy Impact Unnotched夏比缺口试 样冲击 Charpy ImPAct, Notched夏比缺口冲击 Dart Drop, Total Energy落锤冲击测试总 能量 Tensile Creep Modulus, 1000 hours拉伸蠕变模量，10
V-0
@Diameter 0.400 mm
Metric公制数据
80.0 °C
English英制数据 Comments测试方
法
1.00e+16 ohm-cm
IEC 93
1.00e+13 ohm
0.500 - 0.600 µm/m-°C
@Temperature 23.0 - 80.0 °C
1.50 J/g-°C
0.270 W/m-K
220 - 225 °C 110 °C
135 °C
200 °C 170 °C
60.0 °C
V-0
@Thickness 0.800 mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物性表
t
‘－
． ．
TABLE PROPERTIES
規
格：
PBT 加訐30%元白玉不保防火料’，
、
本戶品具有忱良之耐化字性，耐候性，屯器特性﹔結晶快，耐熱
PBT特性：
性好，易成型﹔長期使用溫度120℃140℃
性能項目
i式3金奈件
測試方法捌i式教掘妻生掘草位
﹝收志﹞
基本性能
吸水率ASTM D-570 0.03 % 成型收縮率
ASTM D 955 0.45 %
物理性能比重
ASTM D 792
1.57 1. 60
玻璃訐維含量Ash 30 % 拉仲強度
ASTM D-638 105 Mpa
伸長率ASTM D 638 7.9 机械性能
穹曲強度ASTM D 790 160 Mpa 缺口J中青強度r ASTM D-256 7.40 KJ/m2
体干只屯阻率
ASTM D 257 > 1016。
.cm
表面屯阻率ASTM D 257 屯在1性能
> 1014
絕緣破柯：強度ASTM D 149 21KV/mm
介屯常委史ASTM D 150
3.3．
耐燃性1/Sinch UL 94 V 0 括：性能
熱斐形溫度
4.6Kg/cm
2
ASTM D-648
205 ℃ 熔店、
DSC
230 ℃ 熱斐形溫度
18.6Kg/cm
2
ASTM D-648
200
℃
根掘測i式林准測定的代表教值（仗供參考）
_,.。
