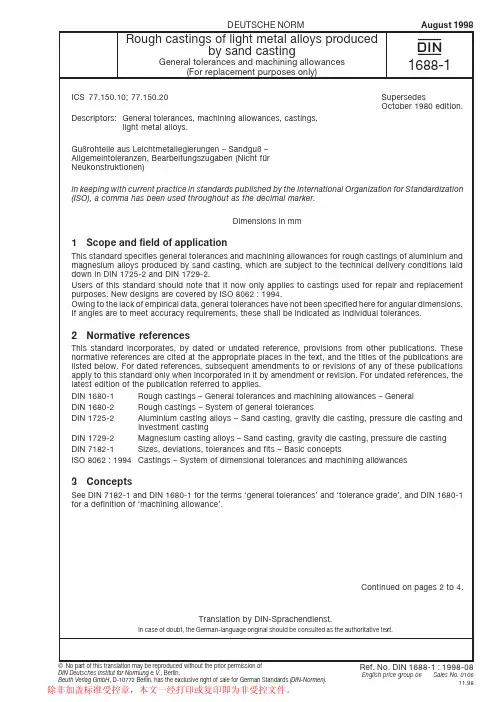

【德国标准】DIN 1688-1-1998 轻金属合金的毛坯铸件.砂模铸造.一般公差及机加工余量.不适用于新设计 英文

【德国标准】DIN 1688-1-1998 轻金属合金的毛坯铸件.砂模铸造.一般公差及机加工余量.不适用于新设计 英文

ICS 77.150.10; 77.150.20Descriptors:General tolerances, machining allowances, castings,light metal alloys.Gußrohteile aus Leichtmetallegierungen – Sandguß –Allgemeintoleranzen, Bearbeitungszugaben (Nicht für Neukonstruktionen)In keeping with current practice in standards published by the International Organization for Standardization (ISO), a comma has been used throughout as the decimal marker.Ref.No.DIN 1688-1:1998-08English price group 06Sales No.0106DEUTSCHE NORM August 19981688-1{Continued on pages 2 to 4.©No part of this translation may be reproduced without the prior permission of DIN Deutsches Institut für Normung e.V., Berlin.Beuth Verlag GmbH , D-10772Berlin, has the exclusive right of sale for German Standards (DIN-Normen).Translation by DIN-Sprachendienst.In case of doubt, the German-language original should be consulted as the authoritative text.Rough castings of light metal alloys producedby sand castingGeneral tolerances and machining allowances(For replacement purposes only)SupersedesOctober 1980 edition.Dimensions in mm1Scope and field of applicationThis standard specifies general tolerances and machining allowances for rough castings of aluminium and magnesium alloys produced by sand casting, which are subject to the technical delivery conditions laid down in DIN 1725-2 and DIN 1729-2.Users of this standard should note that it now only applies to castings used for repair and replacement purposes. New designs are covered by ISO 8062 : 1994.Owing to the lack of empirical data, general tolerances have not been specified here for angular dimensions.If angles are to meet accuracy requirements, these shall be indicated as individual tolerances.2Normative referencesThis standard incorporates, by dated or undated reference, provisions from other publications. These normative references are cited at the appropriate places in the text, and the titles of the publications are listed below. For dated references, subsequent amendments to or revisions of any of these publications apply to this standard only when incorporated in it by amendment or revision. For undated references, the latest edition of the publication referred to applies.DIN 1680-1Rough castings – General tolerances and machining allowances – General DIN 1680-2Rough castings – System of general tolerancesDIN 1725-2Aluminium casting alloys – Sand casting, gravity die casting, pressure die casting and investment castingDIN 1729-2Magnesium casting alloys – Sand casting, gravity die casting, pressure die casting DIN 7182-1Sizes, deviations, tolerances and fits – Basic conceptsISO 8062 : 1994Castings – System of dimensional tolerances and machining allowances3ConceptsSee DIN 7182-1 and DIN 1680-1 for the terms ‘general tolerances’ and ‘tolerance grade’, and DIN 1680-1for a definition of ‘machining allowance’.Page 2DIN 1688-1:1998-084Tolerance grades4.1Dimensional deviationsFor rough castings of light metal alloys produced by sand casting, dimensional deviations are largely dependent ona)the dimensional accuracy of the pattern, the care taken during moulding and casting, and the moulding and casting equipment used based on the batch size;b)the location of the parting line (i.e. dimensions are or are not influenced by the mould; cf. DIN 1680-1);c)the nominal sizes.4.2Application of tolerance gradesLimit deviations shall be specified on the basis of the tolerance grades given in tables 1 and 2. Linear dimensions and thickness shall be specified for the same grade; for exceptions see DIN 1680-1.4.3Nominal size rangesThe nominal size ranges shown in tables 1 and 2 for each tolerance grade have been selected on the basis of reliable measurement data.5Machining allowancesThe machining allowance, BZ , is a function of the largest external dimension of the casting and is the same for all tolerance grades (cf. table 3); see DIN 1680-1 for exceptions.For sizes up to 500 mm, machining allowances may be reduced to approximately half the values specified in table 3 if the pattern equipment, casting procedure and machining procedure with regard to clamping surfaces and datum surfaces have been optimized, for example, for series production, as agreed between the customer and the foundry. These reduced values are shown in table 4.6DesignationWhere both the tolerance grade and the machining allowance have been selected on the basis of this standard,the designation of a grade GTA 16/5 tolerance (GTA 16/5) in conjunction with a machining allowance of 3,5(BZ 3,5), for example, shall be designated as follows:Tolerance and machining allowance DIN 1688 – GTA 16/5 – BZ 3,5See DIN 1680-1 for other examples of designations.Table 1:Limit deviations for linear dimensions (length, width, height,centreline distance, diameter, radius)*)Tolerance gradeDimensionsinfluenced bymouldYes No Nominal size rangeYes No*)Irrespective of the values given in this table, the actual deviation of the linear dimensions of a casting shall in no case be greater than t 25 % of the nominal size, rounded to one decimal place. This restriction is of particular relevance when applying the deviations in the boxes enclosed by thick lines.Correspondsto tolerancegrade... as inDIN 1680-2Over up toOver up to Up to 50Over up to Over up to Over up to Over up to Over up to Over up to Over up to Over up to Over up to plus allowance,plus allowance ,Page 3DIN 1688-1:1998-087Indicating general tolerances on existing drawingsIf an existing drawing does NOT refer to the tolerance groups specified in the 1958 edition of this standard (which is no longer valid), then the tolerance grades given in tables 1 and 2 do not apply. It is recommended that a grade suitable for the casting in question be indicated on such drawings.If an existing drawing DOES refer to the previously valid tolerance groups, it is recommended that these be converted to the tolerance grades specified in tables 1 and 2 of the present standard. If this is not possible, the permissible limit deviations are to be taken from tables 5 and 6 below.Tables 5 and 6 do NOT apply to new drawings.Table 2:Limit deviations for thicknesses (wall, web or rib thicknesses)*)Tolerance gradeDimensions influenced bymouldNominal size rangeOverup toUp to 6Over 10Yes NoYes No*)Irrespective of the values given in this table, the actual deviation of the linear dimensions of a casting shall in no case be greater than t 25% of the nominal size, rounded to one decimal place.This restriction is of particular relevance when applying the deviations in the boxes enclosed by thick lines.The limit deviations specified in table 2 have not been derived from a specific tolerance series.Table 3:Machining allowances, BZTable 4:Reduced machining allowances,BZ (see clause 5)Nominal size range (based on the largest overall dimension of casting)Nominal size range (based on the largest overall dimension of casting)Machining allowance, BZMachining allowance, BZOverup toOver up toUp to 30Over up toOver up toOver up toOver up toOver up toOver up toOver up toUp to 30Overup toOver up toOver up toOver up toOver up toOver up toPage 4DIN 1688-1:1998-08Table 5:Limit deviations for linear dimensions on existing drawingsTable 6: Limit deviations for thicknesses on existing drawings8Indicating machining allowances on existing drawingsThe machining allowances specified in this standard only apply to drawings on which general tolerances in accordance with clause 4 and tables 1 and 2 of this standard are indicated.Previous editionsDIN 1688-1: 1958-04, 1974-08, 1980-10.AmendmentsAs compared with the October 1980 edition, the standard now applies only to castings used for replacement purposes.Other relevant standardDIN 1690-1Technical delivery conditions for castings of metallic materials – GeneralTolerance groupNominal size rangeOverup toTolerance groupNominal size rangeOver up toUp to 50Over up toOver up toOver up toOver up toOver up toOver up toOver up toOver up toOverup toUp to 6Over up to。

【德国标准】DIN 1688-1-1998 轻金属合金的毛坯铸件.砂模铸造.一般公差及机加工余量.不适用于新设计 英文

【德国标准】DIN 1688-1-1998 轻金属合金的毛坯铸件.砂模铸造.一般公差及机加工余量.不适用于新设计 英文

ICS 77.150.10; 77.150.20Descriptors:General tolerances, machining allowances, castings,light metal alloys.Gußrohteile aus Leichtmetallegierungen – Sandguß –Allgemeintoleranzen, Bearbeitungszugaben (Nicht für Neukonstruktionen)In keeping with current practice in standards published by the International Organization for Standardization (ISO), a comma has been used throughout as the decimal marker.Ref.No.DIN 1688-1:1998-08English price group 06Sales No.0106DEUTSCHE NORM August 19981688-1{Continued on pages 2 to 4.©No part of this translation may be reproduced without the prior permission of DIN Deutsches Institut für Normung e.V., Berlin.Beuth Verlag GmbH , D-10772Berlin, has the exclusive right of sale for German Standards (DIN-Normen).Translation by DIN-Sprachendienst.In case of doubt, the German-language original should be consulted as the authoritative text.Rough castings of light metal alloys producedby sand castingGeneral tolerances and machining allowances(For replacement purposes only)SupersedesOctober 1980 edition.Dimensions in mm1Scope and field of applicationThis standard specifies general tolerances and machining allowances for rough castings of aluminium and magnesium alloys produced by sand casting, which are subject to the technical delivery conditions laid down in DIN 1725-2 and DIN 1729-2.Users of this standard should note that it now only applies to castings used for repair and replacement purposes. New designs are covered by ISO 8062 : 1994.Owing to the lack of empirical data, general tolerances have not been specified here for angular dimensions.If angles are to meet accuracy requirements, these shall be indicated as individual tolerances.2Normative referencesThis standard incorporates, by dated or undated reference, provisions from other publications. These normative references are cited at the appropriate places in the text, and the titles of the publications are listed below. For dated references, subsequent amendments to or revisions of any of these publications apply to this standard only when incorporated in it by amendment or revision. For undated references, the latest edition of the publication referred to applies.DIN 1680-1Rough castings – General tolerances and machining allowances – General DIN 1680-2Rough castings – System of general tolerancesDIN 1725-2Aluminium casting alloys – Sand casting, gravity die casting, pressure die casting and investment castingDIN 1729-2Magnesium casting alloys – Sand casting, gravity die casting, pressure die casting DIN 7182-1Sizes, deviations, tolerances and fits – Basic conceptsISO 8062 : 1994Castings – System of dimensional tolerances and machining allowances3ConceptsSee DIN 7182-1 and DIN 1680-1 for the terms ‘general tolerances’ and ‘tolerance grade’, and DIN 1680-1for a definition of ‘machining allowance’.Page 2DIN 1688-1:1998-084Tolerance grades4.1Dimensional deviationsFor rough castings of light metal alloys produced by sand casting, dimensional deviations are largely dependent ona)the dimensional accuracy of the pattern, the care taken during moulding and casting, and the moulding and casting equipment used based on the batch size;b)the location of the parting line (i.e. dimensions are or are not influenced by the mould; cf. DIN 1680-1);c)the nominal sizes.4.2Application of tolerance gradesLimit deviations shall be specified on the basis of the tolerance grades given in tables 1 and 2. Linear dimensions and thickness shall be specified for the same grade; for exceptions see DIN 1680-1.4.3Nominal size rangesThe nominal size ranges shown in tables 1 and 2 for each tolerance grade have been selected on the basis of reliable measurement data.5Machining allowancesThe machining allowance, BZ , is a function of the largest external dimension of the casting and is the same for all tolerance grades (cf. table 3); see DIN 1680-1 for exceptions.For sizes up to 500 mm, machining allowances may be reduced to approximately half the values specified in table 3 if the pattern equipment, casting procedure and machining procedure with regard to clamping surfaces and datum surfaces have been optimized, for example, for series production, as agreed between the customer and the foundry. These reduced values are shown in table 4.6DesignationWhere both the tolerance grade and the machining allowance have been selected on the basis of this standard,the designation of a grade GTA 16/5 tolerance (GTA 16/5) in conjunction with a machining allowance of 3,5(BZ 3,5), for example, shall be designated as follows:Tolerance and machining allowance DIN 1688 – GTA 16/5 – BZ 3,5See DIN 1680-1 for other examples of designations.Table 1:Limit deviations for linear dimensions (length, width, height,centreline distance, diameter, radius)*)Tolerance gradeDimensionsinfluenced bymouldYes No Nominal size rangeYes No*)Irrespective of the values given in this table, the actual deviation of the linear dimensions of a casting shall in no case be greater than t 25 % of the nominal size, rounded to one decimal place. This restriction is of particular relevance when applying the deviations in the boxes enclosed by thick lines.Correspondsto tolerancegrade... as inDIN 1680-2Over up toOver up to Up to 50Over up to Over up to Over up to Over up to Over up to Over up to Over up to Over up to Over up to plus allowance,plus allowance ,Page 3DIN 1688-1:1998-087Indicating general tolerances on existing drawingsIf an existing drawing does NOT refer to the tolerance groups specified in the 1958 edition of this standard (which is no longer valid), then the tolerance grades given in tables 1 and 2 do not apply. It is recommended that a grade suitable for the casting in question be indicated on such drawings.If an existing drawing DOES refer to the previously valid tolerance groups, it is recommended that these be converted to the tolerance grades specified in tables 1 and 2 of the present standard. If this is not possible, the permissible limit deviations are to be taken from tables 5 and 6 below.Tables 5 and 6 do NOT apply to new drawings.Table 2:Limit deviations for thicknesses (wall, web or rib thicknesses)*)Tolerance gradeDimensions influenced bymouldNominal size rangeOverup toUp to 6Over 10Yes NoYes No*)Irrespective of the values given in this table, the actual deviation of the linear dimensions of a casting shall in no case be greater than t 25% of the nominal size, rounded to one decimal place.This restriction is of particular relevance when applying the deviations in the boxes enclosed by thick lines.The limit deviations specified in table 2 have not been derived from a specific tolerance series.Table 3:Machining allowances, BZTable 4:Reduced machining allowances,BZ (see clause 5)Nominal size range (based on the largest overall dimension of casting)Nominal size range (based on the largest overall dimension of casting)Machining allowance, BZMachining allowance, BZOverup toOver up toUp to 30Over up toOver up toOver up toOver up toOver up toOver up toOver up toUp to 30Overup toOver up toOver up toOver up toOver up toOver up toPage 4DIN 1688-1:1998-08Table 5:Limit deviations for linear dimensions on existing drawingsTable 6: Limit deviations for thicknesses on existing drawings8Indicating machining allowances on existing drawingsThe machining allowances specified in this standard only apply to drawings on which general tolerances in accordance with clause 4 and tables 1 and 2 of this standard are indicated.Previous editionsDIN 1688-1: 1958-04, 1974-08, 1980-10.AmendmentsAs compared with the October 1980 edition, the standard now applies only to castings used for replacement purposes.Other relevant standardDIN 1690-1Technical delivery conditions for castings of metallic materials – GeneralTolerance groupNominal size rangeOverup toTolerance groupNominal size rangeOver up toUp to 50Over up toOver up toOver up toOver up toOver up toOver up toOver up toOver up toOverup toUp to 6Over up to。

din1027_2004-04d

din1027_2004-04d

$EVWlQGH GHU $FKVHQ ± XQG D ± D
¡
.XU] ]HLFKHQ
பைடு நூலகம்*UHQ] DEPDH
*UHQ] DEPDH
HD FP
D
DD FP FP





%HL ORWUHFKWHU %HODVWXQJ 9 XQG EHL )OlFKHQ PRPHQW 9HUKLQGHUXQJ VHLWOLFKHU $XVELHJXQJ GXUFK +





0DH *UHQ]DEPDH )RUPWROHUDQ]HQ XQG VWDWLVFKH :HUWH
4XHUVFKQLWW
:DUPJHZDO]WHU =6WDKO ZLUG LQ GHQ 0DHQ XQG PLW GHQ *UHQ]DEPDHQ QDFK 7DEHOOH JHOLHIHUW
Gesamtumfang 7 Seiten
Normenausschuss Eisen und Stahl (FES) im DIN
',1
9RUZRUW
'LHVH 1RUP ZXUGH YRP 8QWHUDXVVFKXVV Ä:DUPJHZDO]WH 3URILOHU]HXJQLVVH³ GHV 1RUPHQDXVVFKXVVHV (LVHQ XQG 6WDKO )(6 HUDUEHLWHW

1RUPDWLYH 9HUZHLVXQJHQ
'LHVH 1RUP HQWKlOW GXUFK GDWLHUWH RGHU XQGDWLHUWH 9HUZHLVXQJHQ )HVWOHJXQJHQ DXV DQGHUHQ 3XEOLNDWLRQHQ 'LHVH QRUPDWLYHQ 9HUZHLVXQJHQ VLQG DQ GHQ MHZHLOLJHQ 6WHOOHQ LP 7H[W ]LWLHUW XQG GLH 3XEOLNDWLRQHQ VLQG QDFKVWHKHQG DXIJHIKUW %HL GDWLHUWHQ 9HUZHLVXQJHQ JHK|UHQ VSlWHUH bQGHUXQJHQ RGHU hEHUDUEHLWXQJHQ GLHVHU 3XEOLNDWLRQHQ QXU ]X GLHVHU 1RUP IDOOV VLH GXUFK bQGHUXQJ RGHU hEHUDUEHLWXQJ HLQJHDUEHLWHW VLQG %HL XQGDWLHUWHQ 9HUZHLVXQJHQ JLOW GLH OHW]WH $XVJDEH GHU LQ %H]XJ JHQRPPHQHQ 3XEOLNDWLRQ HLQVFKOLHOLFK bQGHUXQJHQ ',1 (1 :DUPJHZDO]WH (U]HXJQLVVH DXV XQOHJLHUWHQ %DXVWlKOHQ ± 7HFKQLVFKH /LHIHUEHGLQJXQJHQ HQWKlOW bQGHUXQJ $ 'HXWVFKH )DVVXQJ (1 $

(2021年整理)DIN_ISO_178(塑料弯曲欧标)

(2021年整理)DIN_ISO_178(塑料弯曲欧标)

(完整版)DIN_ISO_178(塑料弯曲欧标)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整版)DIN_ISO_178(塑料弯曲欧标))的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整版)DIN_ISO_178(塑料弯曲欧标)的全部内容。

(完整版)DIN_ISO_178(塑料弯曲欧标)编辑整理:张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是我们任然希望(完整版)DIN_ISO_178(塑料弯曲欧标)这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为〈(完整版)DIN_ISO_178(塑料弯曲欧标)〉这篇文档的全部内容。

错误!未定义书签。

错误!未定义书签。

德国标准 1997年2月塑料抗弯性能测定(ISO 178: 1993)DIN EN ISO 178英语版DIN EN ISO 178ICS 83.080.01关键词:塑料、抗弯性能、测试塑料–测定弯曲性能(德语)(ISO 178: 1993)本标准替代1977年4月版DIN 53452,并与1996年4月版DIN EN ISO527-1,1996年7月版DIN EN ISO 527-2,和1997年2月版DIN EN ISO604一起替代1987年10月版DIN53457欧洲标准EN ISO 178: 1996年成为德国标准化委员会(DIN)标准以逗号作为十进制小数点标记.国家序言依据欧洲标准委员会技术委员会249号文件(CEN/TC 249)中的决定发布了本标准,以采纳国际标准ISO 178为欧洲标准,采纳过程中未更改该国际标准.参与本标准编制的相关德国机构包括:塑料标准委员会、Elgenschaften和Probekorperherstellung技术委员会。

DIN 尼龙管 修订 简译中文

DIN 尼龙管 修订 简译中文

2 引用标准
本 标 准 含 有 注 明 或 未 注 明 是 引 用 的 标 准, 但 按 规 定 都 是 公 开 发 表 的。 这 些 引 用 标 准 有 时 引 用 的 是 原
文 本。 公 开 发 表 的 列 举 如 下 标 准。 对 于 注 明 是 引 用 的, 由 于 迟 作 更 改 或 修 订 的 标 准 需 待 完 成, 亦 仅 执
0.90 × × 60
10×1.25 10 ±0.12 7.5
1.12 × × 60
11×1.5 11
8
1.35 - × 60
12×1.5 12
9
× × 60
14×2 14 ±0.15 10 ±0.15 1.80 × × 75
15×1.5 15
12 ±0.1 1.35 × × 90
16×2 16 18×2 18
DIN58383 透 镜, 类 别 和 光 学 参 数
DIN70010 公 路 机 动 车 辆 的 系 统 学 汽 车、 汽 车 列 车 和 挂 车 的 概 述
DIN73377
尼龙管子的连接件 接头接口类型
DIN73378.1996-02 汽 车 用 尼 龙 管 子
DIN74324-2 气 制 动 装 置 尼 龙 管 子 和 管 路 第 2 部 分: 安 装 说 明
DINISO2768-1 通 用 公 差-- 角 度 和 长 度 尺 寸
3 定义
本 标 准 使 用 下 列 定 义:
3.1 管 子 指 没 有 确 定 长 度 没 有 联 接 元 件 的 聚 酰 胺(PA) 管 子。
管 路 指 具 有 一 定 长 度 和 带 有 联 接 元 件 的 聚 酰 胺(PA) 表 3);
c) 在 温 度 为 125℃ 无 压 力 条 件 下 工 作 3h。

DIN_ EN_ 10278(replace din 668_din 174_din 671)

DIN_ EN_ 10278(replace din 668_din 174_din 671)

DEUTSCHE NORMEN 10278– Leerseite –EUROPÄISCHES KOMITEE FÜR NORMUNGEuropean Committee for Standardization Comité Européen de Normalisation Zentralsekretariat: rue de Stassart 36, B-1050 Brüsselpr Ersatz für©1999CEN –Alle Rechte der Verwertung, gleich in welcher Form und in welchem Verfahren,sind weltweit den nationalen Mitgliedern von CEN vorbehalten.EN 10278Dimensions and tolerances of bright steel productsDimensions et tolérances des produits en acier trans-formé à froidDiese Europäische Norm wurde von CEN am 3. September 1999 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist.Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Zentralsekretariat oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch).Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariat mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Dänemark, Deutschland,Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen,Österreich, Portugal, Schweden, Schweiz, Spanien, der Tschechischen Republik und dem Vereinigten Königreich.Ref. Nr. EN 10278:1999 DOktober 1999ICS 77.140.60Deutsche FassungMaße und Grenzabmaße von BlankstahlerzeugnissenSeite 2EN 10278:1999InhaltSeiteVorwort (2)1Anwendungsbereich (3)2Normative Verweisungen (3)3Definitionen (3)4Bestellangaben (3)4.1Verbindliche Angaben (3)4.2Zusätzliche Angaben (3)5Lieferzustand (3)5.1Fertigzustand (3)5.2Endenausführung (3)6Grenzabmaße und Formtoleranzen (3)6.1Grenzabmaße (Durchmesser, Dicke, Breite) (3)6.2Längenarten und Grenzabmaße der Länge (4)6.3Abweichung von der Rundheit (4)6.4Geradheitstoleranzen (4)6.5Kanten (außer bei Rundstäben) (4)7Prüfung (4)Anhang A(normativ)Zusatz-oder Sonderanforderungen (7)Anhang B (normativ)Verfahren zur Ermittlung der Geradheit (8)VorwortDiese Europäische Norm wurde vom T echnischen Komitee ECISS/TC23 …Für eine Wärmebehandlung bestimmte Stähle, legierte Stähle und Automatenstähle – Gütenormen“ erarbeitet, dessen Sekretariat vom DIN gehalten wird.Diese Europäische Norm muß den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines identischen T extes oder durch Anerkennung bis April 2000, und etwaige entgegenstehende nationale Normen müssen bis April 2000 zurückgezogen werden.Diese Europäische Norm wurde im Rahmen eines Mandates, das dem CEN von der Europäischen Kommission und der Euro-päischen Freihandelszone erteilt wurde, erarbeitet. Diese Europäische Norm wird als eine unterstützende Norm zu anderen Anwendungs- und Produktnormen betrachtet, die selbst eine grundlegende Sicherheitsanforderung einer Richtlinie der Neuen Konzeption unterstützen und auf die vorliegende Europäische Norm normativ verweisen.Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen:Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen, Österreich, Portugal, Schweden, Schweiz, Spanien, die Tschechische Republik und das Vereinigte Königreich.Seite 3 EN 10278:19991AnwendungsbereichDiese Europäische Norm gilt für in Form gerader Stäbe gelieferte Blankstahlerzeugnisse im gezogenen, geschälten oder geschliffenen Zustand.Diese Norm gilt nicht für kalt gewalzte Erzeugnisse und für aus Band oder Blech geschnittene Stäbe.2Normative VerweisungenDiese Europäische Norm enthält durch datierte oder un-datierte Verweisungen Festlegungen aus anderen Publi-kationen. Diese normativen Verweisungen sind an den je-weiligen Stellen im T ext zitiert, und die Publikationen sind nachstehend aufgeführt. Bei datierten Verweisungen ge-hören spätere Änderungen oder Überarbeitungen dieser Publikationen nur zu dieser Europäischen Norm, falls sie durch Änderung oder Überarbeitung eingearbeitet sind. Bei undatierten Verweisungen gilt die letzte Ausgabe der in Bezug genommenen Publikation.EN 10079Begriffsbestimmungen für StahlerzeugnisseEN 10088-3Nichtrostende Stähle – Teil 3: T echnische Lieferbedin-gungen für Halbzeug, Stäbe, Walzdraht und Profile für allgemeine VerwendungEN 10204Metallische Erzeugnisse – Arten von Prüfbescheini-gungenEN 10277-1Blankstahlerzeugnisse – Technische Lieferbedin-gungen – Teil 1: AllgemeinesEN 10277-3Blankstahlerzeugnisse – Technische Lieferbedin-gungen – Teil 3: AutomatenstähleISO 286-2ISO system of limits and fits – Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts3DefinitionenFür die Anwendung dieser Europäischen Norm gilt zu-sätzlich zu den Definitionen nach EN10079 für gezogene Erzeugnisse, geschälte Erzeugnisse und geschliffene Erzeugnisse die folgende Definition.3.1Abweichung von der Rundheit: Der Unterschied zwischen der kleinsten und größten Abmessung, der an den paarweise gegenüberliegenden Punkten desselben Querschnitts gemessen wird.4Bestellangaben4.1Verbindliche AngabenDer Besteller muß bei der Anfrage und Bestellung folgende Angaben machen:a)die zu liefernde Menge (Gewicht, Anzahl der Stäbe);b)die Form des Erzeugnisses (z.B. Rund, Sechskant,Vierkant, Flach);c)die Nummer dieser Europäischen Norm (EN 10278);d)die Maße, Grenzabmaße und Formtoleranzen;e)Verweis auf die Werkstoffnorm einschließlich Nummerdes Teiles (z.B. EN 10277-3);f)Kurzname oder Werkstoffnummer;g)Fertigzustand (siehe 5.1);h)Oberflächengüteklasse (siehe EN10277-1), soweitangebracht;BEISPIEL 1:2t Rund EN 10278–20 h9 × Lager 6000EN 10277-3–38SMn28+C–Klasse 3oder2t Rund EN 10278–20 h9 × Lager 6000EN 10277-3–1.0760+C–Klasse 3BEISPIEL 2:10t Rund EN 10278–50 h8 × Lager 3000EN 10088-3–X5CrNi18-10+2P–Klasse 2oder10t Rund EN 10278-50 h8 × Lager 3000EN 10088-3–1.4301+2P–Klasse 24.2Zusätzliche AngabenDer Besteller kann die folgenden zusätzlichen Angaben machen und mit dem Hersteller vereinbaren:a)Lage der Grenzabmaße (siehe A.1);b)Endenausführung (siehe A.2);c)Geradheit (siehe 6.4);d)falls verlangt, die Art der Prüfbescheinigung nachEN10204.5Lieferzustand5.1FertigzustandDas Stahlerzeugnis ist in einem oder in einer Kombination der folgenden Fertigzustände mit oder ohne Wärme-behandlung zu liefern:a)gezogen, Kurzzeichen +C;b)geschält, Kurzzeichen +SH;c)geschliffen, Kurzzeichen +SL;d)poliert, Kurzzeichen +PL.5.2EndenausführungWenn bei der Anfrage und Bestellung nicht anders ver-einbart, liegt das Schneidverfahren im Ermessen des Herstellers.Wenn bei der Anfrage und Bestellung so festgelegt, können Endenausführungen in Übereinstimmung mit A.2 festgelegt werden.6Grenzabmaße und Formtoleranzen6.1Grenzabmaße (Durchmesser, Dicke, Breite)6.1.1Die Grenzabmaße müssen vom Besteller bei der Anfrage und Bestellung in Übereinstimmung mit ISO 286-2, wie in T abelle 1 dargestellt, festgelegt werden.6.1.2Wenn bei der Anfrage und Bestellung nicht anders festgelegt (siehe 6.3), müssen die Grenzabmaße wie folgt sein:a)für gezogene Rundstäbe außer den unter e) erwähn-ten und für geschälte Stäbe: h10 nach T abelle 2;b)für gezogene Sechskant- und Vierkantstäbe: h11 fürMaße ≤80mm, h12 für Maße >80mm entsprechend den T abellen 1 und 2;c)für gezogene Flachstäbe: nach T abelle 3;d)für geschliffene Erzeugnisse: h9 nach den Tabellen1und 2;e)für gezogene Rundstäbe im abschließend vergütetenZustand: h11.Seite 4EN 10278:19996.1.3Wenn vom Besteller bei der Anfrage und Bestellung festgelegt, muß die Lage der in T abelle 2 angegebenen Grenzabmaße A.1 entsprechen.6.2Längenarten und Grenzabmaße der Länge Wenn bei der Anfrage und Bestellung nicht anders verein-bart, müssen die Länge und das Grenzabmaß der Länge T abelle 5 entsprechen.6.3Abweichung von der RundheitDie maximale Abweichung von der Rundheit darf nicht mehr als die Hälfte des festgelegten Grenzabmaßes betragen und in keinem Fall größer als der obere Wert des Grenzabmaßes sein.6.4GeradheitstoleranzenWenn bei der Anfrage und Bestellung so festgelegt und in Schiedsfällen ist eine vereinbarte Anzahl von Stäben nach einem der in Anhang B festgelegten Verfahren auf Gerad-heit zu prüfen; es gelten die in T abelle 4 festgelegten Tole-ranzen.6.5Kanten (außer bei Rundstäben)Falls nicht anders vereinbart, dürfen nichtrunde Stäbe (d.h. Vierkant, Sechskant und Flach) in Breiten ≤150mm innerhalb eines Abstandes von 0,2mm von der hypotheti-schen Kante und Flachstäbe >150mm innerhalb eines Abstandes von 0,5mm ein undefiniertes Profil aufweisen. Für Breiten >150mm darf das Kantenprofil innerhalb eines Abstandes von 0,5mm von der hypothetischen Kante undefiniert sein, sofern nicht scharfe Kanten aus-drücklich bestellt wurden.7PrüfungEine ausreichende Anzahl von Erzeugnissen ist auf Über-einstimmung mit den Maßanforderungen zu prüfen.Die Maßprüfung ist wie folgt durchzuführen:a)für Rundstäbe: nicht weniger als 150mm vom Stab-ende;b)für Rundstäbe in Genaulängen: nicht weniger als10mm vom Stabende;c)für andere Formen als Rund: nicht weniger als 25mmvom Stabende.Tabelle 1:Toleranzfelder für den FertigzustandFertigzustandT oleranzfeld nach ISO 286-2h6h7h8h9h10h11h12Gezogen R R R, S, H R, S, H Geschält R R R R Geschliffen R R R R R R R Poliert R R R R R R RR Rundstab, S Vierkantstab, H SechskantstabTabelle 2:ToleranzfelderNennmaßmmT oleranzfeld nach ISO 286-21)h6h7h8h9h10h11h12> 1 bis ≤ 30,0060,0100,0140,0250,0400,0600,100 > 3 bis ≤ 60,0080,0120,0180,0300,0480,0750,120 > 6 bis ≤ 100,0090,0150,0220,0360,0580,0900,150 > 10 bis ≤ 180,0110,0180,0270,0430,0700,1100,180 > 18 bis ≤ 300,0130,0210,0330,0520,0840,1300,210 > 30 bis ≤ 500,0160,0250,0390,0620,1000,1600,250 > 50 bis ≤ 800,0190,0300,0460,0740,1200,1900,300 > 80 bis ≤ 1200,0220,0350,0540,0870,1400,2200,350 > 120 bis ≤ 1800,0250,0400,0630,1000,1600,2500,400 > 180 bis ≤ 2000,0290,0460,0720,1150,1850,2900,4601)Die obigen Grenzabmaße sind Minusabweichungen vom Nennmaß. Zum Beispiel gilt für einenNenndurchmesser 20mm mit T oleranzfeld h9 20mm +0, –0,052mm oder 19,948mm bis 20,000mmSeite 5EN 10278:1999 Tabelle 3:Grenzabmaße für gezogene FlachstäbeBreite GrenzabmaßISO 286-2T oleranzfeld mm mm mm≤ 18+0–0,11h11> 18 ≤ 30+0–0,13h11> 30 ≤ 50+0–0,16h11> 50 ≤ 80+0–0,19h11> 80 ≤ 100+0–0,22h11> 100 ≤ 150+0,50–0,50> 150 ≤ 200+1,00–1,00> 200 ≤ 300+2,00–2,00> 300 ≤ 400+2,50–2,50Dicke Grenzabmaß1)2)mm mm> 3 ≤ 6–0,075h11> 6 ≤ 10–0,090h11> 10 ≤ 18–0,11h11> 18 ≤ 30–0,13h11> 30 ≤ 50–0,16h11> 50 ≤ 60–0,19h11> 60 ≤ 80–0,30h12> 80 ≤ 100–0,35h121)Für alle Grenzabmaße gilt +0.2)Die Grenzabmaße in der Tabelle gelten nur für kohlenstoffarme Stähle (C ≤0,20%) und für kohlen-stoffarme Automatenstähle. Für alle anderen Stähle erhöhen sich die Grenzabmaße um 50%.Seite 6EN 10278:1999Tabelle 4:Abweichung von der Geradheit1)Erzeugnisform Stahlgruppe Nennmaße Abweichungmmmax.Rundstäbe< 0,25% C1,0≥ 0,25% C, legierte Stähle, vergütete Stähle 1,5nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle1,0Vierkant- und Sechskantstäbe < 0,25% C d≤ 75mm1,0 < 0,25% C, legierte Stähle, vergütete Stähle d≤ 75mm2,0 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle d≤ 75mm1,0 < 0,25% C d> 75mm1,5≥ 0,25% C, legierte Stähle, vergütete Stähle d> 75mm2,5 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle d> 75mm1,5Flachstäbew< 120mm der Breite:< 0,25% C1,5≥ 0,25% C, legierte Stähle, vergütete Stähle1,5 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle1,5w< 120mm der Dicke:< 0,25% C1,5≥ 0,25% C, legierte Stähle, vergütete Stähle2,0 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle2,0w≥ 120mm w/t< 10:1der Breite:< 0,25% C1,5≥ 0,25% C, legierte Stähle, vergütete Stähle2,0 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle2,0w≥ 120mm w/t< 10:1der Dicke:< 0,25% C2,0≥ 0,25% C, legierte Stähle, vergütete Stähle2,5 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle2,5w≥ 120mm w/t≥ 10:1der Breite:< 0,25% C2,0≥ 0,25% C, legierte Stähle, vergütete Stähle2,5 nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle2,5w≥ 120mm w/t≥ 10:1der Dicke:< 0,25% C2,5≥ 0,25% C, legierte Stähle, vergütete Stähle3,0nichtrostende Stähle, Wälzlagerstähle, Werkzeugstähle3,0 1)Für das Verfahren zur Ermittlung der Geradheit siehe Anhang B.Seite 7EN 10278:1999Anhang A (normativ)Zusatz- oder SonderanforderungenANMERKUNG:Bei der Anfrage und Bestellung kann die Einhaltung von einer oder mehreren der nachstehendenZusatz- oder Sondervereinbarungen vereinbart werden (siehe 4.2). Soweit erforderlich, können die Einzelheiten dieser Anforderungen zwischen Hersteller und Besteller bei der Anfrage und Bestellung vereinbart werden.A.1Lage der GrenzabmaßeDie Lage der Grenzabmaße zum Nennmaß des Erzeugnisses muß, anders als in 6.1.1 festgelegt, eine der folgenden, vom Besteller bei der Anfrage und Bestellung, festgelegten sein:a)alle Werte positiv, d.h. + und das untere Grenzabmaß jeweils Null, d.h. –0,b)Werte symmetrisch zum Nennmaß verteilt.A.2EndenausführungDie Enden der Erzeugnisse müssen den vom Besteller bei der Anfrage und Bestellung getroffenen Festlegungen entsprechen, z.B. angefast, getrennt.Tabelle 5:Längenarten und Grenzabmaße der LängeLängenartLänge mm Grenzabmaße der LängemmIn der Bestellung anzugebenHerstellänge3000 bis 90001)±500Länge 1)Lagerlänge 30001)oder 60001)0, +2000, +200z.B. Lager 6000Genaulänge bis zu 9000nach Vereinbarung,jedoch mindestens ±5Länge und Grenzabmaß1)Stäbe mit Unterlängen: Jedes Bündel darf einen Prozentsatz von Stäben mit Unterlängen enthalten.–Abmessungen ≤25mm: Höchstens 5%, wobei die Länge der Stäbe in Unterlängen mindestens zwei Drittel der bestellten Nennlänge betragen muß.–Abmessungen >25mm: Höchstens 10%, mit der gleichen Einschränkung für die Mindestlänge.Falls bei der Anfrage und Bestellung gesondert angegeben, werden die Bündel ohne Stäbe in Unterlängen geliefert.Seite 8EN 10278:1999Anhang B(normativ)Verfahren zur Ermittlung der GeradheitB.0AnwendungsbereichDieser Anhang beschreibt zwei Verfahren zur Ermittlung der Geradheit blanker Stäbe wie in 6.4 vorgesehen. Das in B.1 beschriebene Verfahren ist das bevorzugte, in B.2 ist ein alternatives Verfahren. Die Wahl des Verfahrens muß der Vereinbarung bei Anfrage und Bestellung entsprechen.B.1Bevorzugtes VerfahrenB.1.1Der Stab ist auf eine geeignete Fläche zu legen, um so ein Durchhängen auszuschalten oder zu minimieren. B.1.2Eine 1m lange Meßlatte ist an der Oberfläche des Stabes an beliebiger Stelle in Längsrichtung anzulegen. Kein T eil der Meßlatte darf sich innerhalb 150mm von den Stabenden befinden.B.1.3Die Geradheit ist durch Messung des größten Abstandes zwischen Stab und Meßlatte mittels geeigneter Geräte, z.B. T astnadel, zu ermitteln. Der Stab ist als gerade zu betrachten, wenn der größte Abstand die in Tabelle 4 festgelegten Werte nicht überschreitet.B.2Alternatives Verfahren für RundstäbeB.2.1Der Rundstab ist durch eine ausreichende Zahl von in einem Abstand von 1m befindlichen Zentrierungen zu unterstützen.B.2.2Die Geradheit ist mittels geeigneter Meßuhr oder Zeigerplatte an beliebiger Stelle zwischen den unterstützenden Zentrierungen zu messen.B.2.3Der Stab ist als gerade zu betrachten, wenn die Anzeige (TIR) nach Drehen des Stabes um 360° nicht größer ist als das Zweifache der in Tabelle 4 festgelegten Abweichung.。

DIN EN 10277-2

DIN EN 10277-2

DEUTSCHE NORMEN 10277-2– Leerseite –EUROPÄISCHES KOMITEE FÜR NORMUNG European Committee for StandardizationComité Européen de Normalisation Zentralsekretariat: rue de Stassart 36, B-1050 Brüssel©1999CEN –Alle Rechte der Verwertung, gleich in welcher Form und in welchem Verfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.EN 10277-2Bright steel products – Technical delivery conditions –Part 2: Steels for general engineering purposesProduits en acier transformé à froid – Conditions techniques de livraison – Partie 2: Aciers d’usage généralDiese Europäische Norm wurde von CEN am 11. Juni 1999 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist.Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Zentralsekretariat oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch).Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariat mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Dänemark, Deutschland,Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen,Österreich, Portugal, Schweden, Schweiz, Spanien, der Tschechischen Republik und dem Vereinigten Königreich.Ref. Nr. EN 10277-2:1999 DJuli 1999ICS 77.140.20; 77.140.60Deutsche FassungBlankstahlerzeugnisseT echnische LieferbedingungenTeil 2:Stähle für allgemeine technische VerwendungSeite 2EN 10277-2:1999InhaltSeiteVorwort (2)1Anwendungsbereich (3)2Normative Verweisungen (3)3Definitionen (3)4Einteilung und Bezeichnung (3)4.1Einteilung (3)4.2Bezeichnung (3)5Bestellangaben (3)6Herstellverfahren (3)7Anforderungen (3)7.1Chemische Zusammensetzung (3)7.2Mechanische Eigenschaften (3)7.3Zusatz- oder Sonderanforderungen (3)8Prüfung (3)9Kennzeichnung (3)VorwortDiese Europäische Norm wurde vom T echnischen Komitee ECISS/TC23 …Für eine Wärmebehandlung bestimmte Stähle, legierte Stähle und Automatenstähle – Gütenormen“ erarbeitet, dessen Sekretariat vom DIN gehalten wird.Diese Europäische Norm muß den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines iden-tischen T extes oder durch Anerkennung bis Januar 2000, und etwaige entgegenstehende nationale Normen müssen bis Januar 2000 zurückgezogen werden.Diese Europäische Norm wurde im Rahmen eines Mandates, das dem CEN von der Europäischen Kommission und der Europäischen Freihandelszone erteilt wurde, erarbeitet. Diese Europäische Norm wird als eine unterstützende Norm zu anderen Anwendungs- und Produktnormen betrachtet, die selbst eine grundlegende Sicherheitsanforderung einer Richtlinie der Neuen Konzeption unterstützen und auf die vorliegende Europäische Norm normativ verweisen.Diese Europäische Norm EN 10277 …Blankstahlerzeugnisse – Technische Lieferbedingungen“ ist wie folgt unterteilt:–Teil 1:Allgemeines–Teil 2:Stähle für allgemeine technische Verwendung–Teil 3:Automatenstähle–Teil 4:Einsatzstähle–Teil 5:VergütungsstähleEntsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen:Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen, Österreich, Portugal, Schweden, Schweiz, Spanien, die Tschechische Republik und das Vereinigte Königreich.Seite 3 EN 10277-2:19991Anwendungsbereich1.1Dieser T eil von EN10277 gilt für blanke, gerade Stäbe aus Stählen für allgemeine technische Verwendung im gezogenen, geschälten oder geschliffenen Zustand.1.2Diese EN10277-2 wird vervollständigt durch EN10277-1.2Normative VerweisungenDiese Europäische Norm enthält durch datierte oder unda-tierte Verweisungen Festlegungen aus anderen Publikatio-nen. Diese normativen Verweisungen sind an den jeweiligen Stellen im T ext zitiert, und die Publikationen sind nach-stehend aufgeführt. Bei datierten Verweisungen gehören spätere Änderungen oder Überarbeitungen dieser Publika-tionen nur zu dieser Europäischen Norm, falls sie durch Än-derung oder Überarbeitung eingearbeitet sind. Bei undatier-ten Verweisungen gilt die letzte Ausgabe der in Bezug genommenen Publikation.EN 10025:1990 + A1:1993Warmgewalzte Erzeugnisse aus unlegierten Bau-stählen – Technische Lieferbedingungen (enthält Änderung A1:1993)EN 10083-2:1991 + A1:1996Vergütungsstähle – Teil 2: Technische Lieferbedin-gungen für unlegierte Qualitätsstähle (enthält Ände-rung A1:1996)EN 10277-1Blankstahlerzeugnisse – Technische Lieferbedin-gungen – Teil 1: Allgemeines3DefinitionenSiehe EN 10277-1.4Einteilung und Bezeichnung4.1EinteilungAlle Stähle nach dieser Europäischen Norm sind unlegierte Qualitätsstähle.4.2BezeichnungSiehe EN 10277-1.ANMERKUNG:Diese Norm enthält keine Anforderungen an die Kerbschlagarbeit.5BestellangabenSiehe EN 10277-1.6HerstellverfahrenSiehe EN 10277-1.7Anforderungen7.1Chemische Zusammensetzung7.1.1SchmelzenanalyseDie chemische Zusammensetzung des Stahles nach der Schmelzenanalyse muß Tabelle 1 entsprechen.7.1.2StückanalyseDie Grenzabweichungen der Stückanalyse von der in T abelle 1 für die Schmelzenanalyse angegebenen chemi-schen Zusammensetzung müssen Tabelle 2 entsprechen.7.2Mechanische EigenschaftenDie mechanischen Eigenschaften der Stähle müssen Tabelle 3 entsprechen.7.3Zusatz- oder SonderanforderungenSiehe Anhang B zu EN 10277-1.8PrüfungSiehe EN 10277-1.9KennzeichnungSiehe EN 10277-1.Seite 4EN 10277-2:1999Tabelle 1:Chemische Zusammensetzung 1)Bezeichnung Stahlsorte nachChemische Zusammensetzung, Massenanteil in %Kurz-name Werk-stoff-nummer CSimax.MnPmax.Smax.N 2)3)max.Crmax.Momax.Nimax.Cr+Mo+Nimax.S235JRG2C 1.0122EN 10025:1990 + A1:1993 max. 0,174)–5)max. 1,400,0450,0450,009––––E295GC 6) 1.05336)EN 10025:1990 + A1:1993––7)–0,0450,0450,009––––E335GC 1.0543EN 10025:1990 + A1:1993––7)–0,0450,0450,009––––S355J2G3C 6) 1.05696)EN 10025:1990 + A1:1993max. 0,208)0,559)max. 1,600,0350,035–––––C1010) 1.030110)–0,07 bis 0,130,400,30 bis 0,600,0450,045–––––C1510) 1.040110)–0,12 bis 0,180,400,30 bis 0,800,0450,045–––––C1610) 1.040710)–0,12 bis 0,180,400,60 bis 0,900,0450,045–––––C3510) 1.050110)EN 10083-2:1991 + A1:19960,32 bis 0,390 400,50 bis 0,800,0450,045–0,400,100,400,63C4010) 1.051110)EN 10083-2:1991 + A1:19960,37 bis 0,440,400,50 bis 0,800,0450,045–0,400,100,400,63C4510) 1.050310)EN 10083-2:1991 + A1:19960,42 bis 0,500,400,50 bis 0,800,0450,045–0,400,100,400,63C5010) 1.054010)EN 10083-2:1991 + A1:19960,47 bis 0,550,400,60 bis 0,900,0450,045–0,400,100,400,63C6010)1.060110)EN 10083-2:1991 + A1:19960,57 bis 0,650,400,60 bis 0,900,0450,045–0,400,100,400,631)Chemische Zusammensetzung nach der Schmelzenanalyse.2)Die angegebenen Werte dürfen überschritten werden, wenn je 0,001% N der Höchstwert für den Phosphorgehalt um 0,005% unterschritten wird; der Stickstoffgehalt darf jedoch einen Wert von 0,012% in der Schmelzenanalyse nicht übersteigen.3)Der Höchstwert für den Stickstoffgehalt gilt nicht, wenn der Stahl einen Gesamtgehalt an Aluminium von mindestens 0,020% oder genügend andere stickstoffabbindende Elemente enthält. Die stickstoffabbindenden Elemente sind in der Prüfbescheinigung anzugeben.4)Max. 0,20% C für Nenndicken > 16 mm.5)Desoxidationsart freigestellt.6)Für Anwendungen, bei denen Schweißbarkeit erforderlich ist, sollte die Stahlsorte S355J2G3C (1.0569) statt E295GC (1.0533) verwendet werden.7)Unberuhigter Stahl nicht zulässig.8)Max. 0,22% C für Nenndicken > 30 mm.9)Vollberuhigter Stahl mit einem ausreichenden Gehalt an stickstoffabbindenden Elementen (z.B. mindestens 0,020% A l ). Wenn andere Elemente verwendet werden, ist dies in der Prüfbescheinigung anzugeben.10)Stähle mit verbesserter Bearbeitbarkeit und/oder Zusatz von Blei (Pb) können auf Wunsch geliefert werden (z.B. 0,15% Pb bis 0,35% Pb).Als Papierkopie - kein Änderungsdienst / Printed copy - no alert serviceSeite 5EN 10277-2:1999 Tabelle 2:Grenzabweichungen der Stückanalyse von den nach Tabelle 1für die Schmelzenanalyse gültigen GrenzwertenSeite 6EN 10277-2:1999Tabelle 3:Mechanische Eigenschaften1)Seite 7EN 10277-2:1999 Tabelle 31)(abgeschlossen)。

DIN EN 10270-2

DIN EN 10270-2

| ÈÉË
European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung
Management Centre: rue de Stassart 36, B-1050 Brussels
© 2001. CEN – All rights of exploitation in any form and by any means reserved worldwide for CEN national members.
Ref. No. EN 10270-2 : 2001 E
Page 2 EN 10270-2 : 2001
A comma is used as the decimal marker.
National foreword
This standard has been prepared by ECISS/TC 30/SC 2 ‘Steel wire for mechanical springs’ (Secretariat: Belgium). The responsible German body involved in its preparation was the Normenausschuss Eisen und Stahl (Steel and Iron Standards Committee). DIN 50602 and DIN 50192 are the standards corresponding to ENV 10247 and EURONORM 104, respectively, referred to in clause 2 of the EN.

EN10028-2

EN10028-2

欧洲标准EN10028-22003.6ICS 77.140.30; 77.140.50 替代EN 10028-2 : 1992压力容器用钢扁平产品一一第二部分:规定高温性能的非合金和合金钢CEN欧洲标准化委员会1适用范围本欧洲标准规定了压力容器用、规定高温性能可焊接的非合金钢和合金钢扁平产品的要求,如表1规定中的规定。

EN10028-1的要求也适用于本标准。

2规范性引用文件本欧洲标准包括从其他出版物提供的有日期和没有日期的文件。

这些规范性文件在本标准条文中适当的地方引用,下面列出这些引用的文件。

有日期的文件,后来任何一次修改或修订,只有当把修改或修订本包括进本欧洲标准时才适用。

没有日期的文件,其最新版本适用于本标准。

EN10028-1 : 2000+ A1 : 2002压力容器用钢扁平产品――第1部分:一般要求EN 10204金属产品检验文件类型EN 10229钢铁产品抗氢致破裂的评定3术语和定义用于本欧洲标准的术语和定义见EN10028-1。

4尺寸及尺寸允许偏差尺寸及尺寸允许偏差见EN10028-1。

5重量计算重量计算见EN10028-1。

6分类和牌号6.1分类按EN10020钢牌号分类规定,P235GH、P265GH、P295GH、P355GH属于非合金质量钢。

其他牌号为合金特种钢。

6.2牌号见EN10028-1。

7买方提供的信息7.1必须提供的信息见EN10028-1。

7.2选择项本标准规定了选择项,并排列如下。

另外EN10028-1规定的选择项也适用于本标准。

如果买方在查询和订货时不表示希望执行任何选择项,产品应按基本标准供货(见EN 10028-1 )。

a)低铜含量和最大锡含量(见表1,脚注b);b)为0.80%的最小铬含量(见表1,脚注f);c)对于厚度大于150mm的产品,最大C含量为0.17 % (见表1,脚注g)d)模拟正火状态下试验(见8.2.2)e)非表3中规定的交货状态(见8.2.2和8.2.3)f)规定P235GH、P265GH、P295GH、P355GH 的最大碳当量(见8.3.3)g)按EN10229 的HIC 试验(见8.7)h)按附录E的冷却试验(见8.8)i)冲击试验用中厚度试样(见第10条)j)产品厚度大于250mm的力学性能(见表3,脚注a)k)对通常交货状态为“+ NT”的规定其为“+ QT”(见表3,脚注c;表4,脚注c);l)附加的冲击功(见表3,脚注f)m)厚度较大产品高温下的Rp0.2 (见表4,脚注b)7.3标记实例10块钢板,公称尺寸为:厚度= 50mm宽度=2000mm 长度=10000mm材质为EN10028-2中的16MO3,数字代号为1.5415 ,不(热)处理交货,按EN10204中的3.1.B文件检验:10 钢板-50 X 2000 X 10000-EN10028-2 16Mo3 + AR-检验文件3.1.B或10 钢板-50 X 2000 X 10000-EN10028-2 1.5415 + AR-检验文件3.1.B8要求8.1钢的冶炼方法钢的冶炼方法见EN10028-1。

欧洲标准-EN10028

欧洲标准-EN10028

欧洲标准——EN100282008年07月15日星期二下午01:54【关键词】压力容器,钢板标准分析【摘要】中国的压力容器用钢板标准有3个国家标准,即GB6654-1996《压力容器用钢板》、GB3531-1996《低温压力容器用低合金钢钢板》、GB19189-2003《压力容器用调质高强度钢板》;另外,GB150-1998中附录A包含有14Cr1MoR钢板标准,在附录H中包含有12Cr2Mo1R 钢板标准。

一、概述中国的压力容器用钢板标准有3个国家标准,即GB6654-1996《压力容器用钢板》、GB3531-1996《低温压力容器用低合金钢钢板》、GB19189-2003《压力容器用调质高强度钢板》;另外,GB150-1998中附录A包含有14Cr1MoR钢板标准,在附录H中包含有12Cr2Mo1R钢板标准。

GB6654-1996在1998年4月23日、2000年9月26日由国家质量技术监督局发布了第1号、第2号共两次修改通知单,内容分别为增加新牌号15MnNbR及对原牌号的P、S含量、冲击温度及冲击功值、冶炼方法进行了调整;GB3531-1996在2000年9月26日由国家质量技术监督局发布了第1号修改单,取消了原标准中牌号09Mn2VDR,并对其它原牌号的P、S 含量、冶炼方法及16MnDR的冲击功值进行了调整;原标准经调整后,提高了GB6654-1996和GB3531-1996的标准技术水平。

欧洲压力容器用钢板标准包含在EN10028《压力容器用扁产品规范》中(钢板属于扁产品)。

它由7个部分组成,EN10028-1为一般要求,是压力容器用扁产品的通用技术要求;EN10028-2为具有高温性能的非合金和合金钢;EN10028-3为正火的可焊接细晶粒钢;EN10028-4为Ni合金低温性能钢;EN10028-5为热机械轧制可焊接细晶粒钢;EN10028-6为淬火加回火可焊接细晶粒钢;EN10028-7为不锈钢(因我国压力容器用钢板标准无不锈钢标准,所以本文不分析EN10028-7标准内容)。

DIN EN 10270-2

DIN EN 10270-2
DEUTSCHE NORM
Steel wire for mechanical springs
Part 2: Oil hardened and tempered spring steel wire English version of DIN EN 10270-2
December 2001
{
EN 10270-2
Page 7 EN 10270-2 : 2001
Page 8 EN 10270-2 : 2001
Page 9 EN 10270-2 : 2001
Page 10 EN 10270-2 : 2001
Page 11 EN 10270-2 : 2001
Page 12 EN 10270-2 : 2001
| ÈÉË
European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung
Management Centre: rue de Stassart 36, B-1050 Brussels
National Annex NA Standards referred to
(and not included in Normative references) DIN 50192 Determination of depth of decarburization of steel DIN 50602 Metallographic examination – Microscopic examination of special steel using standard
CEN members are the national standards bodies of Austria, Belgium, the Czech Republic, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, the Netherlands, Norway, Portugal, Spain, Sweden, Switzerland, and the United Kin5 5 6 6 6 6 12 12 13
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

英文版本
银亮钢产品尺寸和公差
本欧洲标准由欧洲标准委员会(CEN) 1999年9月3日批准。

CEN(欧洲标准委员会)成员都必需遵守CEN/CENELCE(欧洲标准委员会或欧洲电子技术标准委员会)的内部规程,该规程规定了该欧洲标准不经任何更改,可作为国家标准使用。

涉及国际标准的最新目录和文献参考,向秘书中心或任何CEN 成员函索即可获得。

本欧洲技术标准以三种官方版本存在(英文、法文、德文)。

由CEN成员负责,翻译成各自国家的语言的任何其它语言的版本,并通报管理中心,享有与官方版本同等的地位。

CEN成员为下列国家标准机构,它们是:奥地利、比利时、捷克、丹麦、芬兰、法国、希腊、冰岛、爱尔兰、意大利、卢森堡、北爱尔兰、挪威、葡萄牙、西班牙、瑞士、瑞典、英国和德国。

目录
前言
1、范围
2、标准参考(引用标准)
3、术语和定义
4、采购方应提供的有关资料
4.1必须提供的有关资料
4.2补充资料
5、交货状态
5.1完成状态
5.2最终状态
6、尺寸公差和形状
6.1尺寸公差(直径、厚度、宽度)6.2长度类型和长度公差
6.3椭圆度
6.4直线度公差
6.5非圆钢棒材的边
7、检验和测试
附录A(规范):补充说明和特殊要求附录B(规范):直线度的评定方法
前言
本标准是由(欧洲钢铁标准委员会)技术委员会ECISS/TC23,“钢材的热处理,合金钢和易切削—质量和尺寸”编制的,此技术委员会的秘书职务由DIN担当。

至少在2000年4月,通过等同文本或通过批注,赋予欧洲标准享有国家标准的地位。

与本标准产生冲突的标准至少应在2000-4取消。

此标准已经在欧洲委员会和欧洲贸易委员会得到了欧洲钢铁标准委员会(CEN)的授权。

本欧洲标准被认为是一个支持标准,以支持这些应用和产品标准,对一个有基本安全要求的新方法指令参照本欧洲标准。

根据CEN/CENELEC内部规定,下列国家的国家标准组织必须执行本标准:奥地利、比利时、捷克、丹麦、芬兰、法国、希腊、冰岛、爱尔兰、意大利、卢森堡、北爱尔兰、挪威、葡萄牙、西班牙、瑞士、瑞典、英国和德国。

1、范围:
本标准适用于拉拔、车削或磨光状态交货的银亮钢直条产品。

本标准不适用盘圆冷拉产品和切削定长生产的带材和薄板材。

2、引用标准
本标准包含其它出版物的注明日期和未注明日期的资料、条款。

这些引用标准在文本的适当地方引用,其标题在下面列出。

对注明日期的资料,其随后的修订版适用于本标准;对未注明日期的资料,使用出版物的最近版本(包括修正案)。

EN 10079 钢制品定义的确定
EN 10088-3 不锈钢——第三部分:半加工产品、棒材、卷材和一般型材的技术交货条件
EN10240 金属产品-----检测文件类型
EN10277-1 银亮钢产品技术交货条件,第一部分:概述
EN10277-3银亮钢产品技术交货条件,第三部分:易切削钢
ISO286-2 ISO系统的极限和配置,第二部分:孔和轴的标准公差等级和极限偏差列表。

3、定义
就本欧洲标准的如下的定义,适用于除了EN100879拉拔产品的定义。

、椭圆度
一个共同的截面差异点在反对对测点得到的最大和最小尺寸。

4、需方需要提供的信息
必须提供的资料
以下资料将由需方在询价和订货时提供。

a)交货数量(钢材批量、钢材数量);
b)产品形状(例如圆钢、方钢、六角钢和扁钢);
c)尺寸的标准号(EN10278);
d)尺寸、公差和形状;
e)材料类别及相应标准号(例如EN10277-3);
f)钢材名称和钢材代号
g)供货条件(见)
h)合适的表面质量等级(见EN10277-1)
例如1:2tround EN10278-20 h9xstock 6000
En10277-3-38SMn28+c-class3
其代表意义为:
订购数量为2t,产品形状为φ20,执行的尺寸标准为EN10278,h9级精度,有效长度为6000mm,冷拉状态供货,表面质量级别为3级,材质为38SMn28的冷拉易切削钢,标准EN10277-3。

补充信息
以下的补充信息由购方提供,并取得制造厂家的同意。

a)公差带的分布状态(见)
b)棒材的端部形状(见)
c)直线度(见)
d)质量检测记录文件的类型应该依据EN10204。

5、交货状态
供货状态
钢铁产品将在如下一种或者几种并且是否有热处理要求的条件下,选择交货状态。

a)冷拉状态,符号+C
b)无芯车削状态,符号+SH
c)磨削加工状态,符号+SL
d)抛磨加工状态,符号+PL
端部状态
除非在询价和订货时有别的协议,否则材料的切断方法将由制造厂家决定。

询价和订货时对端部提出特殊要求时,可依据的规定。

6、尺寸公差和形状
尺寸公差(直径、厚度、宽度)
尺寸公差由客户在订货时确定,并且符合ISO286-2之规定此
规定见表1
订货时有特殊的专门说明(见),尺寸公差按如下规定执行:(a)冷拉圆钢,除(e)条规定之外,按h10级精度,见表2,无心车削供货状态相同;
(b)冷拉状态的六角和方钢,尺寸≤80mm时,按h11级精度,尺寸>80mm时按h12级精度;见表1和表2.
(c)扁钢的尺寸精度,按表3之规定;
(d)磨削加工产品,按h9精度,见表1和表2;
(e)对最终作淬火和回火热处理的冷拉圆钢,按h11级精度;公差带的确定可依据和表2 的规定,由购方确定。

表1 根据不同供货状态的公差等级
表2 公差等级
以上偏差值均为负偏差值,例如名义尺寸为20圆钢、h9级精度,上偏差为0下偏差为,或
表3 冷拉扁钢尺寸公差
(1)所有的上偏差均为零
(2)表中公差对低碳钢和低碳易切削钢(C≤%)适用,对所
有其它钢允许偏差加大50%;
长度类型和长度公差
长度的类别和长度公差将按表5的规定,除非订货时有其它的协议。

-
表5 长度类别和长度公差
(1)短尺料:每捆料中允许有一定百分比的短料:
直径≤25mm,最大百分比为5%,其短料的长度最小值应大于订货长度的三分之二;
直径>25mm,最大百分比为10%,其短料长度之规定同上,
如果在订货中已经说明不允许有短料,则应按相应合同的规定。

不圆度
不圆度的最大偏差不能超过公差带的一半,无论在任何情况下不能超过公差的极限值。

直线度公差
棒材的直线度公差,在双方商谈或者在订货合同中给予明确,如双方有争议,可参考表4所列的直线度,直线度的检验方法按附件B的规定。

表4 冷拉棒材直线度偏差
非圆棒材的边缘
宽度≤150mm的非圆棒材(例如:方钢、六角钢和扁钢),在0,2mm 的假设边缘距离以内有一个未下定义的侧面。

宽度≥150mm的扁钢,在一个0,5mm假设边缘以内,可能有一个未下定义的侧面,除非有其它的规定。

角落侧面可以在一个0,5mm的假设边缘距离以内是未下定义的,除非尖角合同中有特殊规定。

7、检测和试验
大量样品的尺寸将完成检测,尺寸的检测将按如下实施。

a)圆钢:从钢材端部起,不小于150mm外进行检测。

b)定尺长度的圆钢;从钢材端部起,不小于10mm处检测。

c) 其它型钢:从钢材端部起,不小于25mm处检测。

附录A
(规范)
补充要求或特殊要求
备注:在询价和订货时达成协议,一个或多个补充要求和特殊要求将被确定(见)。

如果有必要,制造商和购买方在询价和订货时协商确定详细的技术要求。

公差带的分布状态
产品名义尺寸公差带的分布,除规定的外,购方在询价和订货按如下的规定。

(即上偏差为零,下偏差为负)之外,还允许有以下二种形式,
a)上偏差为正,下偏差为零,
b)上、下偏差绝对值相等,但上偏差为正,下偏差为负;
端部状态
购方在询价和订货时对产品的端部状态作出规定,例如:倒角、车削等。

附录B
(规范)
直线度的评定方法
范围
本附录为条提供了两种评定银亮钢的方法。

为首选的方法,条另一种方法。

询价和订货时要确定评定方法。

首选方法
把钢材放置在合适的平面上,以便消除下垂或将下垂影响降低到最小。

将一个1米长的直尺沿着钢材的长度方向放置在钢材的表面上,距钢材端部150mm内不作为放置的位置。

通过合适的方法,测量直尺和钢材间的缝隙确定直线度,例如使用塞尺等。

如果最大的缝隙不超过表4的规定值,那么就认为棒材是直的。

另一种方法
圆棒将支撑在相距1米,被足够数目支撑的中心上。

在钢材的任何位置,通过合适的仪表或指示仪器,检测钢材中心位置,可以检测出钢材的直线度。

当旋转钢材360°时,指示表的读数不大于表4规定偏差的两倍时,那么就认为钢材是直的。
