无功补偿是指在交流电路中对无功功率进行调整，以使功率因数达到要求的一种措施。

而电容则是一种常用的无功补偿装置。

在电路中串联一个电容器可以提供无功功率，并使功率因数变得更高。

关于电容的标准，通常有以下几个方面：
1. 额定电压：电容器有一定的耐电压能力，通常在标准中会规定电容器的额定工作电压范围。

2. 额定容量：电容器的容量通常以法拉（F）为单位，标准中
会规定电容器的额定容量范围。

3. 精度等级：电容器的容量精度也是一个重要的标准之一，通常以百分比表示，标准中会规定电容器的容量精度要求。

4. 工作温度范围：标准中也会规定电容器的工作温度范围，以确保电容器在各种环境条件下能够正常工作。

除了以上标准之外，还有一些特殊要求，如耐久性、绝缘电阻等，都会在相关的标准中进行规定。

具体的标准可以参考国家相关的电气标准或行业标准。

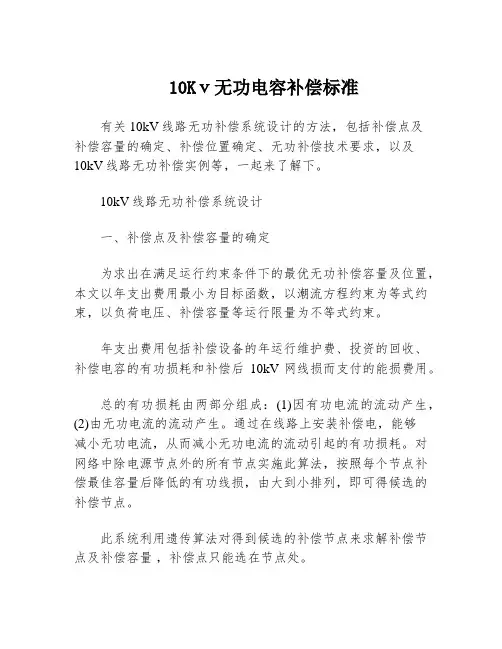

10Kⅴ无功电容补偿标准

10Kⅴ无功电容补偿标准有关10kV线路无功补偿系统设计的方法，包括补偿点及补偿容量的确定、补偿位置确定、无功补偿技术要求，以及10kV线路无功补偿实例等，一起来了解下。

10kV线路无功补偿系统设计一、补偿点及补偿容量的确定为求出在满足运行约束条件下的最优无功补偿容量及位置，本文以年支出费用最小为目标函数，以潮流方程约束为等式约束，以负荷电压、补偿容量等运行限量为不等式约束。

年支出费用包括补偿设备的年运行维护费、投资的回收、补偿电容的有功损耗和补偿后10kV网线损而支付的能损费用。

总的有功损耗由两部分组成：(1)因有功电流的流动产生，(2)由无功电流的流动产生。

通过在线路上安装补偿电，能够减小无功电流，从而减小无功电流的流动引起的有功损耗。

对网络中除电源节点外的所有节点实施此算法，按照每个节点补偿最佳容量后降低的有功线损，由大到小排列，即可得候选的补偿节点。

此系统利用遗传算法对得到候选的补偿节点来求解补偿节点及补偿容量，补偿点只能选在节点处。

而这些节点有可能不是最佳补偿点，为此系统提出基于非节点的补偿算法，即利用遗传算法并行寻优的特点，在每个补偿节点的上接和下接支路中，按电线杆的位置，增加相应节点(称为非节点)，以节点与非节点的电气距离作为控制变量集，再利用遗传算法求出最佳补偿位置及补偿容量。

通过算例分析显示在不增加无功补偿设备费用的前提下，这种“非节点”补偿方式能进一步提高电压水平及降低线损。

二、补偿位置确定无功补偿装置安装地点的选择应符合无功就地平衡的原则，尽可能减少主干线上的无功电流为目标。

不同电组最佳装设位置的计算公式如下：Li=(2i/2n+1)L式中，L为线路长度，n为电组数，Li为第i组电的安装位置，i=1……n通过测算，根据实践中经验，一条线一台无功补偿柜一般安装在线路负荷三分之二处。

通过合理配置无功补偿容量，选择电最佳装设地点，能改善电压质量，还能降低线路损耗。

一般来讲，配电线路上电力电安装组数越多，降损效果越明显，但相应地增加了运行维护的工作量，同时也增加了补偿设备的投资成本上升。

低压无功补偿装置电容器额定电压选择和输出容量计算

规代建览电气-工程设计与应用-No.2 Vol.12 (Serial No.134) 2021低压无功补偿装置电容器额定电压选择和输出容量计算郑凯，袁松林，倪高俊（浙江大学建筑设计研究院有限公司，浙江杭州310000）扌商要：针对低压无功补偿装置常采用并联电容器组串联电抗的技术方案，分析了串联电抗器和电压偏差对并联电容器运行电压的影响，以电容器额定电压应与运行电压一致最佳为原则来选择电容器的额定电压。

分析了电抗率、电压偏差和电容器的额定电压对无功补偿装置输出无功容量的影响，计算了常见工况下无功补偿装置的运行输出容量与额定容量的比值，可应用于电容器额定容量的快速选择。

郑凯（1990_）,男，工程师，从事建筑电气设计工作。

关键词：电容器；额定电压；电抗率；无功功率中图分类号：TU 852 文献标志码：B 文章编号：1674-8417（2021）02-0045-03DOI ： 10.16618/j. cnki. 1674-8417.2021.02.0100 引言计算机、荧光灯、空调等非线性负荷在民用建筑中广泛使用,其产生的谐波对系统的影响日益严重&1-'。

谐波电流叠加在电容器基波电流上,使电容器电流的有效值增大，温升增高，甚至引起过热而降低电容器的使用寿命或使电容器损坏。

谐波电压叠加在电容器基波电压上，不仅使电容器的电压有效值增大，并可能使电压峰值增加，使电容器发生局部放电，损害电容器绝缘介质，造成介质损耗增加，导致局部过热，进一步可能发展为绝缘击穿、电容器损坏。

低压无功补偿装置中串联一定电抗率的电抗器是抑制谐波和限值涌流的常用有效措施,工程人员熟知根据电容器组接入处的综合谐波阻抗呈感性来选择电抗率的方法&3-'，但并联电抗器的额定电压、串联电抗器后电容器的额定电压和输出无功容量选择往往被忽略。

1电容器额定电压选择额定电压是电容器的重要参数之一，无功补偿装置设计时合理选择电容器的额定电压非常重要。

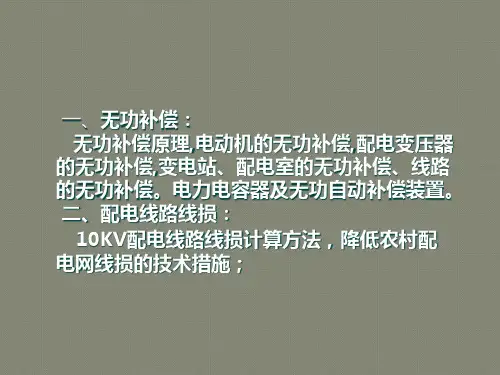

配电线路线损、无功补偿(09)

电流为 IU2200.36(A 7)
Z 599
功率因数为 C O P S 40 或40 0 .5 UI 22 0 .3 068 7 .7 04
COSR3000.5
Z 599
无功功率为
QP(tan1tan2)p(
c
1
o2s1
1
c
1
o2s2
1)
4
(0
1 0.52
1
0.912515.61(2var)
,
2、按提高电压确定补偿容量
QC
U12U X
3、按降低线损确定补偿容量
△P%1ccoo22ss1210% 0
例题1：电工基础33题
先求镇流器的阻抗XL X L 2 f L 2 3 .1 5 4 1 . 0 6 5 5 ( 1 ) 8
总阻抗为
ZR 2X 232 0 5 02 15 8(9 )9
,
三、无功补偿的标准：用户在高峰负荷时的功率因数应为：高供户和高供装有带调整电压装置的电力用户功率因数为及以上；其它100kvA（kw）及以上电力用户和大、中型电力排灌站功率因数为及以上。
，
四、无功补偿的方法：采用电力电容器或具有容性负荷的装置进行补偿。主要有：过励磁同步电动机；调相机；电力电容器。
部放电。
。
4、电容器组运行操作注意事项： 1）断路器的操作顺序：正常情况全变电所停电操作
时，先拉开高压电容器支路的断路器，再拉开其他各支路的断路器；事故情况下，全站无电后，必须将高压电容器组的支路断路器先断开。 2）电容器的保护熔断器突然熔断时，在未查明原因之前，不可更换熔体恢复送电。 3）电容器严禁带电荷合闸，以防止产生过电压；电容器再次合闸，应在其断电3min后进行。

电容补偿

四、主要技术参数 1、额定电压（AC） 6KV、10KV 2、系统电压取样（AC） 100V（PT二次线电压） 3、交流电流取样 0～5A（若PT取10KV侧二次A、C相线电压时，CT应取B相电流） 4、电压整定值 6～6.6KV 10～11KV可调 5、动作间隔时间 1～60分钟可调 6、功
容量为700KW的负荷，可以先测量一下其自然功率因数值，就是全部负荷起动情况下，不带电容器时的功率因数值。若没有办法精确测量，估计你大部分负荷都是电机，以功率因数COSφ1=0.70估算，若要在额定状态下，将其功率因数提高到0.90，则需要补偿电容器容量为：补偿前：COSφ1=0.70，φ1=0.7953,tgφ1=1.020 补偿后：COSφ2=0.90，φ2=0.451,tgφ2=0.483 Qc=Pe*(tgφ1-tgφ2)=700*(1.020-0.483)=375.9(Kvar) 取整，约需要补偿378Kvar的电容器，若选择单台14Kvar的电容器组，则需要27块。 (我们行业内目前接触的最大的是单台30Kvar的电容器组,一个柜内可安装12组。我们目前补偿前大约COSφ1=0.75，相应的tgφ1=0.882，则Qc=Pe*(tgφ1-tgφ2)=Pe*(0.882-0.483)=Pe*(0.399)=XXX(Kvar)，目前市面上的价格大约是每Kvar=220元。)[1]
三、技术特征 1、电压优先按电压质量要求自动投切电容器，电压超出最高设定值时，逐步切除电容器组，直到电压合格为止。电压低于最低设定值时，在保证不过载的条件下逐步投入电容器组，使母线电压始终处于规定范围。 2、无功自动补偿功能在电压优先原则下，依据负荷无功功率大小自动投切电容器组，使系统始终处于无功损耗最小状态。 3、智能控制功能自动发出动作指令前首先探询动作后可能出现的所有超限定值，减少动作次数。 4、异常报警功能当电容器控制回路继保动作拒动和控制器则自动闭锁改组电容器的自动控制。 5、模糊控制功能当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点，由于现场诸多因素（如配置环境、受电状况、动作时间、用户对动作次数的限制等）而引起的频繁动作是用户最为担忧的，应用模糊控制正是考虑了以上诸多因素使这一“盲区”得到合理解决。 6、综合保护功能每套装置有开关保护（选配），过压、失压、过流（短路）和零序继电保护、双星形不平衡保护、熔断器过流保护、氧化锌避雷器、接地保护、速断保护等。

关于电容补偿的相关知识

电容补偿的相关知识电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。

在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

无功补偿的意义：⑴补偿无功功率，可以增加电网中有功功率的比例常数。

⑵减少发、供电设备的设计容量，减少投资，例如当功率因数cosΦ=0.8增加到cosΦ=0.95时，装1Kvar电容器可节省设备容量0.52KW；反之，增加0.52KW对原有设备而言，相当于增大了发、供电设备容量。

因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。

⑶降低线损，由公式ΔΡ%=（1-cosΦ/cosΦ）×100%得出其中cosΦ为补偿后的功率因数，cosΦ为补偿前的功率因数则：cosΦ>cosΦ，所以提高功率因数后，线损率也下降了，减少设计容量、减少投资，增加电网中有功功率的输送比例，以及降低线损都直接决定和影响着供电企业的经济效益。

所以，功率因数是考核经济效益的重要指标，规划、实施无功补偿势在必行。

电网中常用的无功补偿方式包括：①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。

加装无功补偿设备，不仅可使功率消耗小，功率因数提高，还可以充分挖掘设备输送功率的潜力。

确定无功补偿容量时，应注意以下两点：①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的。

电力电容器(静止无功补偿)试验作业指导书

电力电容器（静止无功补偿）试验作业指导书
1 金属氧化物避雷器的试验项目
1.1 测量绝缘电阻
并联电容器应在电极对外壳之间经
行，若有小套管则应对小套管用 1000V
兆欧表测量。

1.2 并联电容器的交流耐压试验
表：并联电容器交流耐压试验电压标准
额定电压（KV）<1 1 3 6 10 15 20 35
出厂试验电压（KV） 3 6 8/25 23/30 30/42 40/55 50/65 80/95 交接试验电压（KV） 2.25 4.5 18.76 22.5 31.5 41.25 48.75 71.25 注：斜线下的数据为外绝缘的干耐受电压
1.3 冲击合闸试验
冲击合闸试验应在额定电网电压下进行，应冲击3次。

说明：光伏电站一般不装设静止的无功补偿（即电力电容器），故本作业指导书不对该设备的试验做具体阐述。

无功补偿容量的确定

1目前在无功补偿容量确定中存在的问题在配电工程设计时需要合理地确定补偿容量。

如果容量确定不合理，将会降低补偿效果，缩短设备的使用寿命，使用户在经济上遭受损失。

企业所需无功容量的大小为)(21ϕϕβtg tg P Q c aw c -= （1）式中c P ---由变配电所供电的月最大有功功率aw β---月平均负载率1ϕ---补偿前的功率因数角2ϕ---补偿后的功率因数角在实际配电工程设计时一般都采用经验系数，即b c W K Q β= （2）式中b W ---配变容量βK ---经验系数许多设计单位设计时都将βK 值取为变压器容量的1/3左右（负载率为70%-80%）。

其中补偿降压变压器励磁无功功率和漏抗无功损失之和为h c W Q %)12~%8(=，补偿供电区尖峰无功负荷为 W h 左右。

无论采用式（1），还是经验系数法来确定补偿容量，都是以把用户功率因数提高到0.9~0.95为标准。

有理论分析可知当功率因数超过0.95时，功率因数值随电容量增加的曲线趋于平缓，如图1表示。

因此，功率因数值越接近1，投资效益比越低，再增加补偿容量是不经济的。

但是，理论分析忽略了电容器容量衰减造成补偿容量下降所引起的经济损失，在实际应用中并不合理。

00.20.40.60.8 1.0 1.20.450.500.550.600.650.700.750.800.850.900.951.00)/(c aw c P Q K β=图1 功率容量与功率因数关系曲线那么无功补偿的合理容量应如何确定呢？笔者认为在计算时应综合考虑电容容量下降所带来的影响，留有一定的裕度，以求获得最佳经济效益。

2 合理补偿容量的确定现在低压无功补偿一般均采用干式自愈式并联电容器。

与油侵式电容器相比，这种电容具有体积小、无泄漏等许多优点，但缺点是寿命较短。

因为自愈式电容其介质采用单层聚丙烯膜，表面蒸镀了一层2cos ϕ很薄的金属作为导电极。

电容自愈时，金属化镀层面积消失约几毫米直径。

无功补偿容量计算方法及表

无功补偿容量计算方法及表无功补偿容量的计算主要取决于几个关键因素，包括系统负荷的功率因数、补偿前后功率因数的目标值、以及负荷的电流值。

以下是无功补偿容量计算的基本步骤：第一步，计算负荷的功率因数。

功率因数是有功功率（真实功率）与视在功率（总功率）的比值。

有功功率是指电器在使用中消耗的电量，而视在功率是指电路中存在的总电量。

功率因数可以用以下公式计算：功率因数 = 有功功率 / 视在功率第二步，确定补偿后希望达到的功率因数。

这通常是由电力公司的要求或者由电器设备的规格来决定的。

例如，如果你的电力公司要求所有用户的功率因数至少为0.9，那么这个值就是你的目标功率因数。

第三步，计算需要补偿的无功功率。

无功功率是没有做任何实际工作，但仍然需要供电的能量。

它是由于电感或电容的交变电流与电源的电压之间的相位差而产生的。

无功功率可以用以下公式计算：无功功率 = 视在功率 * （1 - 功率因数的平方）第四步，根据负荷电流值，利用以下公式求得补偿电容器的容量：无功电容容量 = 无功功率 / （2 * π * 频率 * 负荷电流值）以上步骤中的所有数值都应该根据实际情况进行计算。

其中，有功功率可以通过测量设备运行时的电量消耗来得到，视在功率可以通过测量设备运行时的电压和电流的乘积得到，负荷电流值可以通过测量设备的电流有效值得到。

对于无功电容容量的选择，除了以上的计算方法，也可以根据实际需要选择标准的电容容量，例如10k乏、20k乏、50k乏等。

需要注意的是，电容器的容量和电压等级以及电流等级都是有关的，因此需要根据具体情况来选择。

此外，也应当考虑一定的余量以应对负载变化。

对于并联电容器组来说，应选择单个电容器的容量至少为总补偿容量的一半，然后根据实际需要选择电容器的数量。

如果电容器的容量太大，可能会导致电流过大，从而烧坏电容器。

以上就是无功补偿容量的计算方法。

在实际应用中，应当根据实际情况进行适当的调整。

例如，如果负载是电动机等感性负载，应当考虑采用动态无功补偿装置。

电容补偿柜的电容容量如何计算

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。

式中0.314＝2πf/1000。

例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。

额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。

额定电流:14.4A代入上面的公式，计算，结果相符合。

补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹配合理。

另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

补偿的容量的计算方法如下

补偿的容量的计算方法如下：首先需要计算有功。

P=560*0。

33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0。

92,补偿后无功Q=P＊tg（arccos0.92）=78Kvar二者相减即为需要补偿的量:528—78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。

变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1。

6～2%，空载电流可以近似全部等效为无功电流.如果变压器的容量较小，空载变压器的无功消耗也很小,可以不加补偿，如果变压器容量较大,可以考虑加电容器补偿。

应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0。

3是用电量过少导致的，一般负载的平均功率因数约0。

7附近,若从0.7提高到0。

9(补偿略高于标准0。

85）时,每KW负载需电容补偿量为0。

536KVra，需总电容量：160×0。

8×0.536≈69（KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近.因月用电量过少，变压器无功损耗最低限额约3460度（不用电也是该数），这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1。

5万度才有可能达标.用电量过少最好是变压器降容,小于100KVA不考核功率因数。

参考月平均功率因数公式就会明白其中关系的.我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A,应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后,相比原来的315KVA的，每年能为单位节省多少电量,请给出答案并列出计算依据。

谢谢。

最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定（底额）电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额）电度额结算的，每月有功变损电量约705度，每年能节省电量:1380－705×12＝8100（度）2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的（标准为0。

无功补偿配置及使用说明

无功补偿配置及使用说明一高压并联电容器高压并联电容器使用的基本要求：1电容器应有标出的基本参数等内容的制造厂铭牌2电容器周围环境无易燃易爆危险的,无剧烈冲击和震动3电容器安装运行地区环境温度范围，BFM型电容器为-25℃~45℃，BAM型电容器为-40℃~+45℃。

海拔高度不超过1000米。

对安装地点海拔高度超过1000米的电容器，4电容器运行使用应配置放电设备;5电容器正常的运行时,允许过电压在1.1倍额定电压下长期运行.允许过电流,电容器组在 1.3倍额定电流下长期运行.6电容器的实测电容值与额定值之差不超过额定值的-5%～+10%，三相电容器中任何两线路端子间测得较大值与较小电容值之比应不大于1.06.7电容器在工频额定电压下，温度为20℃时的损耗角正切值(tgδ)≤0.0005注:内部装有放电电阻或熔丝的电容器,其损耗角正切值允许增加0.0001.8内部装有放电电阻的电容器,与电源断开后,能在10分钟内由额定电压的峰值降到75伏以下.若要在5分钟内由额定电压的峰值降到50伏以下,则应在订货时加以说明.9三相电容器内部为星形接线,每相均加有放电电阻二断路器在无功补偿装置上的应用电容器在电网中的运行方式，随着无功负荷及电网电压变化而变化，因此电容器组用断路器的操作较为频繁，为此必须解决好两方面问题：合闸时的频率、高幅值的合闸涌流给断路器带来的过电压、机械应力和机械振动开断时，电弧重燃给断路器及其他回路设备带来的重击穿过电压及绝缘冲击。

故并联电容器除应满足一般的技术性能和要求以外，还必须满足以下要求：合闸时，触头不应有明显的弹跳和振动;分闸时不允许有严重的电弧重燃而导致的击穿过电压;应有承受合闸涌流的耐受能力;经常投、切的断路器应具有承受频繁操作的能力。

根据目前国产断路器的生产情况，要同时满足以上四点要求，尚有难度，例如真空断路器虽然适于频繁的操作要求，但存在合闸弹跳和重燃问题，必须加装氧化锌避雷器以进行防止过电压的配合、加装串联电抗器以降低合闸涌流倍数的配合。

电容柜无功补偿容量计算表

Vm的值较实际电压波动小的话可能出现短时间的电容过压，这会影响电容寿命，甚至击穿。因此，选择Vm应所谓补偿容量是电容器+电抗器后对系统的输出无功容量。
如果你真的想让别人替你设计的话，那么你必须提供如下资料和问题： 1）电力变压器容量 2）现场目前的无功功率数值
3）是否有谐波存在？能否提供目前的谐波含量 4）你需要将电容柜配套在总低压所还是现场设备处？
际运行电流和出Vm，然后选择厂家给际该值就是将本地区的电压波动折算到标准电压的一个
，甚至击穿。因此，选择Vm应该以电容的上限耐压来选择。
统的输出无功容量。
此方法是基于ABB的电容补偿计算方法得到，从网点电气的帕特里克参数系统电压系统补偿电容的容量额定频率电容充电电流选用熔断器的电流规格接触器规格电抗器（SR）规格电抗器电感值谐振共振点 B点的工作电压 B点的无功等效补偿量设计安全电压补偿电容实际电压电容补偿的容量补偿电容的电容值 Xl= L= f0 Vb= Qb= Vm= Vc= Qc= C= 7 3.835353743 3.77964473 430.1075269 %Xc mH 次 V 符号 Va= Qa= f= Ia= 数值 400 25 50 36.08545035 单位 V KVAR Hz A A
大于 54.12817552
26.88172043 KVAR 11.6 480 33.48 462.7786624 % V KVAR μ F
系统补偿电容的容量:是对系统的无功容量的估算，即根据系统的实际运行电流和功率因数进行计
设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。比如某地电压为435V，则Vm=(435-400)/400*%=8.75%。实际该值就是将本地区的电压波系数。

无功补偿标准

无功补偿标准无功补偿是指在电力系统中，通过无功功率补偿装置，对电网中的无功功率进行补偿，以提高电网的功率因数，改善电网的稳定性和可靠性。

在电力系统中，无功功率是指电力系统中的感性负载和容性负载所消耗的功率，它不做功，但是需要由电源供给。

因此，对于电力系统中的无功功率，需要进行补偿，以提高电网的效率和稳定性。

无功补偿标准是指对于无功功率补偿装置的技术要求和规范，以确保其在电力系统中的良好运行和有效补偿无功功率的能力。

无功补偿标准通常包括无功功率补偿装置的额定容量、额定电压、无功功率补偿能力、响应时间、稳定性、可靠性等方面的要求。

下面将对无功补偿标准的几个方面进行详细介绍。

首先，无功补偿标准中的额定容量是指无功功率补偿装置能够承受的最大无功功率补偿能力。

这一指标是衡量无功功率补偿装置性能的重要参数，它需要根据电力系统中的实际负载情况和无功功率需求来确定。

合理的额定容量能够确保无功功率补偿装置在运行过程中不会因为超负荷而损坏，同时也能够满足电力系统中的无功功率补偿需求。

其次，无功补偿标准中的额定电压是指无功功率补偿装置能够适应的电力系统电压等级。

在电力系统中，不同的电压等级对应着不同的负载类型和负载容量，因此无功功率补偿装置需要能够适应不同的电压等级，以满足不同电力系统的无功功率补偿需求。

无功补偿标准还包括无功功率补偿能力的要求。

无功功率补偿能力是指无功功率补偿装置对电力系统中的无功功率进行补偿的能力，它需要根据电力系统中的无功功率需求和补偿目标来确定。

无功功率补偿能力的大小直接影响着无功功率补偿效果的好坏，因此需要在无功补偿标准中进行严格规定。

此外，无功补偿标准中还需要对无功功率补偿装置的响应时间、稳定性和可靠性进行规定。

响应时间是指无功功率补偿装置从接到补偿指令到开始进行补偿操作所需要的时间，它需要尽可能短，以满足电力系统中对无功功率快速补偿的需求。

稳定性和可靠性则是指无功功率补偿装置在长时间运行过程中的稳定性和故障率，它们直接关系着无功功率补偿装置的运行效果和电力系统的稳定性，因此需要在无功补偿标准中进行详细规定。

补偿容量计算

无功补偿容量计算1. 确定串联电抗器电抗率及电容器额定电压由于自动补偿装置投切较为频繁，为将电容器合闸涌流降低到更低的水平以保证电容器使用寿命，故电抗器的电抗率选择为6％；由于母线电压为6.3kV ，,考虑电抗器对电容器端子电压的抬升作用，电容器额定电压选择为6.9kV 。

2. 电动机补偿容量计算采用“目标功率因数法”计算电动机补偿容量，根据国家标准GB12497-1995《三相异步电动机经济运行》，在该标准中“6.4.1电动机无功功率补偿的计算”给出公式，如下：Q C )(11ϕϕtg tg P -= （1）该公式可转换为：Q C ])(cos )(cos [1111---⋅=ϕϕtg tg P 式中：Q C ——就地补偿的无功功率，kvar ； P 1——电动机的输入功率，kW ； cos ϕ——电动机补偿前的功率因数； cos ϕ1——电动机补偿后目标功率因数；ηβ⨯=N P P 1 （2）式中：N P ——电动机额定输出功率，kW β——电动机负载率 η——电动机效率 3. 变压器无功损耗计算△Q=Q 0+Q K ×βt 2 （3）式中：△Q ——变压器无功损耗Q 0——变压器空载无功损耗，Q 0=（I 0%Se ）/100 Q K ——变压器短路无功损耗，Q K =（U K %Se ）/100 βt ——变压器负载系数，βt =（∑P 1）/ cos ϕ×Se 4. 额定容量选择根据补偿容量计算结果采用就近原则选取电容器标准容量规格。

5. 验算补偿装置实际输出容量根据电容器额定容量、电容器额定电压及电抗率验算母线电压为6.3kV 时装置实际输出容量，并根据公式（1）反算补偿后功率因数。

Qc=Q N（U L/U N）2/（1-K）（4）式中：Qc——装置输出容量Q N——电容器额定容量U L——母线电压U N——电容器额定电压K——电抗率6.计算结果第一台机组考虑1144.37kW、1603.07kW、1750.67kW三种工况；第二台、第三台机组考虑1603.07kW、1750.67kW两种工况；第四台机组考虑1750.67kW工况；当一台机组运行在1144.37kW时，低压负荷204kW，功率因数0.95；在其他工况下低压负荷1039kW，功率因数0.95.低压变压器6.3/0.4kV，1250kVA，阻抗电压6%，空载电流0.6%。

电机就地无功补偿举例加说明

电机就地无功补偿举例加说明2011-12-15 07:50mzflong分类：工程技术科学|浏览1385 次举例说明55KW电动机加电容补偿后的省电情况,补偿前功率因数0.75，预计补偿后0.9每小时能省多少电？列出计算公式并加以说明谢谢！还有个问题，功率因数达到0.95以上电力公司是不是有奖励呢？？回答好后追加公司有很多大功率电机，想以一台电机的省点情况来反应补偿前后的差别！在低压柜柜里有个自动补偿装置但是补偿不足。

电费单上的功率因数是0.75预计需要补偿到0.9以上电动机参数Y2-250M-4 380V Δ 额定电流103A 电机名牌上的cosφ0.8 7需要补偿多大的电容？24小时运行能省多少电需要写出计算公式和说明谢谢！分享到：2011-12-16 20:43知识大富翁，挑战答题赢iPhone！提问者采纳采用电容补偿的企业是不能省电也不耗电的，只是提高了功率因数，不致被罚款甚致得到奖励，月平均功率因数高于考核标准就有奖励。

每高于标准0.01，将从电费总额奖0.15%，以奖励0.75%封顶。

以55KW电动机为例，补偿前功率因数0.75(未满载)，假设此时有功功率约40KW 计算，要求补偿后为0.95，求电容补偿量：功率因数0.75时的视在功率：S1＝P/cosφ＝40/0.75≈53(Kva)无功功率：Q1＝根号(S1×S1－P×P)＝根号(53×53－40×40)≈35(千乏)功率因数0.95时的视在功率：S2＝40/0.95≈42(KVA)无功功率：Q2＝根号(S2×S2－P×P)＝根号(42×42－40×40)≈13(千乏) 电容无功补偿量：Qc＝Q1－Q2＝35－13＝22(千乏)追问：陈老师，电流减小的问题弄清楚了，还有个疑问就是：您是根据什么假设55KW的点击此时有功功率约为40KW呢追答：并不能确定有功功率是40KW，只是大概估算。

电容补偿多少

一台630KVA的变压器,不知用多少千乏电容一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于630KVA 的配电变压器,补偿量约为120Kvar～240Kvar。

准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取200Kvar为最大补偿容量，也就是安装容量。

电容器补的太少，起不到多大作用，需要从网上吸收无功，功率因数会很低，计费的无功电能表要“走字”，记录正向无功；电容器补的太多，要向网上送无功，网上也是不需要的，计费的无功电能表也要“走字”，记录反向无功；供电企业在月底计算电费时，是将正向无功和反向无功加起来算作总的无功的。

供电企业一般将功率因数调整电费的标准定为0.9。

若月度平均功率因数在0.9以下，就要罚款，多支出电费；若月度平均功率因数在0.9以上，就受奖励，少支出电费；你现的无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

总补偿容量为：Q=4*14+6*40=56+240=296Kvar，远远大于最大补偿量80Kvar，全投入时用不了，反向无功会很多，不投入时又没有用途，长期带电又多个事故点，故说它匹配不合理。

以30%补偿量估算，你应安装60Kvar的电容，因你已有电容器了，建议只用4台14Kvar的电容，其它的就不要了，总补偿量为56Kvar，也就近似了，能够满足要求。

要想提高功率因数，就要使电能表的“正向”和“反向”无功均不走，或少走。

因而，你的电容就要根据负荷情况进行调整，你可将4台14Kvar电容器分为4组，功率因数低于0.9时，就多投入一组，功率因数高于0.98时，就少投入一组。

由于值班电工不可能长期盯着功率因数表，建议你安装“功率因数自动控制装置”，厂家很多，你可以在网上查，由“功率因数自动控制装置”自动投切4组电容，保证你的功率因数在0.9以上，就能受到奖励了。
