铝合金门窗安装施工工艺与质量标准

铝合金门窗安装施工工艺与质量标准

铝合金门窗安装施工工艺与质量标准一、总则1、范围本标准规定了铝合金门窗的安装施工要求、方法和质量控制标准。

本标准适用于一般工业与民用建筑中铝合金门窗的安装与施工。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款,内容随最新版本更新适用于本标准。

GB 50210-2018 建筑装饰装修工程质量验收标准GB/T 5824-2008 建筑门窗洞口尺寸系列GB/T 5237.1-2017 铝合金建筑型材第一部分:基材GB/T 8478-2008 铝合金门窗1 技术准备1.1 铝合金门窗设计图纸应规定门窗的规格、类型、尺寸、数量,开启方向和五金配件的配置要求。

1.2 施工技术交底文件应明确门窗的安装位置,连接方法及其他安装要求。

1.3 应根据工程实际情况编制详细的施工组织方案(或作业指导书)。

2 物资准备2.1 铝合金门窗的规格、型号应符合设计要求,五金配件配套齐全,并具有出厂合格证、材质检验报告书并加盖厂家印章。

2.2 镀锌连接件、射钉、射钉弹、膨胀螺栓、拉铆钉、发泡轻质软料(聚氨脂泡沫等)、建筑防水密封胶、建筑密封胶、塞缝材料填充物、电焊条等材料质量应符合设计要求。

3 施工设施准备3.1 施工机械电锤、切割机、电焊机、射钉枪、手电钻等。

3.2 工具用具螺丝刀、手锤、吊线坠、锉刀、剪刀、钢錾子、橡皮榔头、打胶枪、玻璃吸盘等。

3.3 监测装置钢卷尺、水平尺、水平管、靠尺、塞尺。

4 作业条件准备三、施工工艺1 施工工艺流程铝合金门窗安装工艺流程图2 操作要求2.1 门窗安装固定片,应符合下列要求:a)固定片的安装位置是从门窗宽和高度的两端向内各标出150mm,作为第一个固定片的安装点,中间安装点间距应不大于500mm,并不得将固定片直接安装在中横框、中竖框的挡头上。

如有中横框和中竖框,固定片的安装位置是从中横框或中竖框向两边各标出150mm,作为第一个固定片的安装点,中间安装点的间距应不大于500mm。

铝合金门窗安装施工工艺标准

铝合金门窗安装施工工艺标准

铝合金门窗安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20011、范围本工艺标准适用于工业与民用建筑的铝合金门窗安装。

2、施工准备2.1材料及主要机具:2.1.1铝合金门窗:规格、型号应符合设计要求,且应有出厂合格证。

2.1.2铝合金门窗所用的五金配件应与门窗型号相匹配。

所用的零附件及固定件最好采用不锈钢件,若用其它材质,必须进行防腐处理。

2.1.3防腐材料及保温材料均应符合图纸要求,且应有产品的出厂合格证。

2.1.432.5号以上水泥;中砂按要求备齐。

2.1.5与结构固定的连接铁脚、铁接铁板,应按图纸要求的规格备好。

并做好防腐处理。

2.1.6焊条的规格、型号应与所焊的焊件相符,且应有出厂合格证。

2.1.7嵌缝材料、密封膏的品种、型号应符合设计要求。

2.1.8防锈漆、铁纱(或铝纱)、压纱条等均应符合设计要求,且有产品的出厂合格证。

2.1.9密封条的规格、型号应符合设计要求,胶粘剂应与密封条的材质相匹配,且具有产品的出厂合格证。

2.1.10主要机具:铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。

2.2作业条件:2.2.1结构质量经验收后达到合格标准,工种之间办理了交接手续。

2.2.2按图示尺寸弹好窗中线,并弹好+50cm水平线,校正门窗洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前剔凿处理。

2.2.3检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,若有问题应提前处理,并将预留孔洞内的杂物清理干净。

2.2.4铝合金门窗的拆包检查,将窗框周围的包扎布拆去,按图纸要求核对型号,检查外观质量和表面的平整度,如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决,经修整鉴定合格后才可安装。

铝合金门窗工程施工工艺及验收标准

铝合金门窗工程施工工艺及验收标准

明发集团铝合金门窗安装分项工程施工质量验收标准编写:工程管理中心2010年5月铝合金门窗安装工程施工质量验收标准1铝合金门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。

铝合金门窗的防腐处理及填嵌、密封处理应符合设计要求。

检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、进场验收记录和复验报告;检查隐蔽工程验收记录。

2 铝合金门窗框和副框的安装必须牢固。

预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。

3 铝合金门窗扇必须安装牢固,并应开关灵活、关闭严密,无倒翘。

推拉门窗必须有防脱落措施。

4 铝合金门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。

5 铝合金门窗表面应洁净、平整、光滑、色泽一致,无锈蚀。

大面应无划痕、碰伤。

漆膜或保护层应连续。

6 铝合金门窗推拉门窗扇开关力应不大于100N。

7 铝合金门窗框与墙体之间的缝隙应填嵌饱满,并采用密封胶密封。

密封胶表面应光滑、顺直,无裂纹。

8 铝合金门窗扇的橡胶密封条或毛毡密封条应安装完好,不得脱槽。

9 有排水孔的铝合金门窗,排水孔应畅通,位置和数量应符合设计要求。

10 铝合金门窗安装的允许偏差和检验方法应符合附表1的规定。

11 玻璃的品种、规格、尺寸、色彩、图案和涂膜朝向应符合设计要求。

单块玻璃大于1.5m2时应使用安全玻璃。

检验方法:观察;检查产品合格证书、性能检测报告和进场验收记录。

12 门窗玻璃裁割尺寸应正确。

安装后的玻璃应牢固,不得有裂纹、损伤和松动。

13 玻璃的安装方法应符合设计要求。

固定玻璃的钉子或钢丝卡的数量、规格应保证玻璃安装牢固。

14 镶钉木压条接触玻璃处,应与裁口边缘平齐。

木压条应互相紧密连接,并与裁口边缘紧贴,割角应整齐。

15 密封条与玻璃、玻璃槽口的接触应紧密、平整。

密封胶与玻璃、玻璃槽口的边缘应粘结牢固、接缝平齐。

16 带密封条的玻璃压条,其密封条封条必须与玻璃全部贴紧,压条与型材之间应无明显缝隙,压条接缝应不大于0.5mm。

铝合金门窗制作与安装规范标准及其工艺标准要求

铝合金门窗制作与安装规范标准及其工艺标准要求

铝合金门窗制作与安装标准及工艺要求一、铝合金门窗的制作:1.施工准备1.1材料准备1.1.1铝合金型材:门窗用铝合金型材的规格、系列、壁厚、氧化膜厚度、色泽应符合设计图纸及国家标准《铝合金建筑型材》GB5237-2012的要求。

1.1.2玻璃密封胶:门窗用玻璃密封胶的颜色应和铝型材的颜色协调,其质量和技术性能应满足《建筑用硅酮结构密封胶》GB16776-2005的相关要求。

1.1.3门窗附件:门窗配件的选用应符合工程具体规定(即设计图纸规定)。

1.2主要机具主要机具:手提式电锯、台钻、气动钻、气动双头锯床、冲床、仿形铣床、液压撞角机、钻铣两用床等。

1.3作业条件1.3.1所有原材料必须具备出厂合格证,并经检验合格后方可使用。

1.3.2必须具备完整的会签、审定的设计计算书,立面分格及节点大样设计图纸。

工艺制作加工图等资料。

1.3.3各型号门窗必须先制作一樘样品,经专业质检员检查合格后方可批量生产。

2施工工艺2.1工艺流程选料→型材下料→铣切槽口、冲、钻孔工艺→框组装→胶条安装→包装及运输2.2操作工艺2.2.1各工艺程序必须严格按照国家规范和工艺加工图要求进行。

2.2.2选料:按照设计图纸的材料要求,参照GB5237有关规定对型材表面质量进行检查,型材表面应无明显的凹陷、划痕、脱膜,端面无扭曲变形现象。

2.2.3型材下料:a、按照工艺加工图所注尺寸进行划线、按线切割,划线切割应结合所用铝合金型材的长度,长短搭配、合理用料,减少短头废料。

切割时要注意表面处理的颜色一致,以免影响美观。

b、下料时,应严格按照设备操作规程进行,首先根据图纸及下料单确定下料尺寸,在批量生产加工时,先下一樘窗框的料,检验合格后,再投入批量加工生产,并做好三检工作,抽检率不低于10%,批量制作不足100樘抽检件数不得低于10件,以保证产品批量的合格率;c、根据型材的断面大小来调整锯床的进刀速度,以免机器损坏,造成锯片爆裂,型材变形等不良后果。

铝合金门窗的安装施工工艺标准

铝合金门窗的安装施工工艺标准

铝合金门窗的安装施工工艺标准(一) 施工工艺铝门窗应按设计水平标高和平面位置校正,先弹线找规矩,用经纬仪打出外面边线,并在各层窗口做好标识使上下层垂直。

并用射钉枪将门窗框上铁片与砖墙、柱或梁面钉牢,安装牢固,开启灵活,缝隙均匀。

用低碱性防水水泥砂浆将门窗框与砖墙四周的缝隙填实,固定铝窗临时用木契,填缝时应及时拔出,以免造成空鼓现象。

安装窗框时不得打开铝合金塑料包括,必须待窗口腻子完成后再打开,保证水泥浆不与铝合金外框接触,以免腐蚀。

门窗开关要灵活,螺丝牢固,小五金安装位置正确。

铝合金内外侧缝隙均满打密封胶,以此实现铝合金的水密性和气密性,以及隔声和保温性能。

铝门窗玻璃胶应顺直、美观、不渗水、漏水。

(二) 质量标准:1、铝合金门窗的品种、规格、尺寸、开启方式及型材壁厚应符合设计要求。

检验方法:观察;尺量检查;检查产品合格证、性能检测报告、进场检验记录。

2、铝合金门窗的安装位置、连接方式、防腐处理及填嵌、密封处理应符合设计要求。

检验方法:检查隐蔽工程检查记录。

3、铝合金门窗框和副框的安装必须牢固。

预埋件、锚固件的数量、位置、埋设方式、与框和墙体的连接方式必须符合设计要求,固定点应距窗角、中横框、中竖框150-200 mm,固定点间距应小于500mm。

检验方法:手扳检查;尺量检查;检查隐蔽工程检查记录。

4、铝合金门窗窗扇必须安装稳定,并应开关灵活,关闭严密,无倒翘。

推拉门窗扇必须有可靠的防脱落措施。

检验方法:观察;开启和关闭检查。

5、铝合金门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。

检验方法:观察;开启和关闭检查,手扳检查。

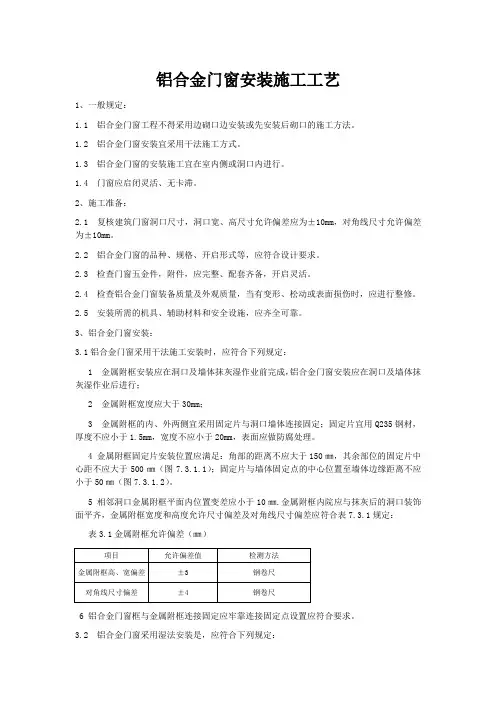

铝合金门窗安装施工工艺(通用)

铝合金门窗安装施工工艺(通用)

铝合金门窗安装施工工艺1、一般规定:1.1 铝合金门窗工程不得采用边砌口边安装或先安装后砌口的施工方法。

1.2 铝合金门窗安装宜采用干法施工方式。

1.3 铝合金门窗的安装施工宜在室内侧或洞口内进行。

1.4 门窗应启闭灵活、无卡滞。

2、施工准备:2.1 复核建筑门窗洞口尺寸,洞口宽、高尺寸允许偏差应为±10mm,对角线尺寸允许偏差为±10mm。

2.2 铝合金门窗的品种、规格、开启形式等,应符合设计要求。

2.3 检查门窗五金件,附件,应完整、配套齐备,开启灵活。

2.4 检查铝合金门窗装备质量及外观质量,当有变形、松动或表面损伤时,应进行整修。

2.5 安装所需的机具、辅助材料和安全设施,应齐全可靠。

3、铝合金门窗安装:3.1铝合金门窗采用干法施工安装时,应符合下列规定:1 金属附框安装应在洞口及墙体抹灰湿作业前完成,铝合金门窗安装应在洞口及墙体抹灰湿作业后进行;2 金属附框宽度应大于30mm;3 金属附框的内、外两侧宜采用固定片与洞口墙体连接固定;固定片宜用Q235钢材,厚度不应小于1.5mm,宽度不应小于20mm,表面应做防腐处理。

4 金属附框固定片安装位置应满足:角部的距离不应大于150㎜,其余部位的固定片中心距不应大于500㎜(图7.3.1.1);固定片与墙体固定点的中心位置至墙体边缘距离不应小于50㎜(图7.3.1.2)。

5 相邻洞口金属附框平面内位置变差应小于10㎜.金属附框内院应与抹灰后的洞口装饰面平齐,金属附框宽度和高度允许尺寸偏差及对角线尺寸偏差应符合表7.3.1规定:表3.1金属附框允许偏差(㎜)6 铝合金门窗框与金属附框连接固定应牢靠连接固定点设置应符合要求。

3.2 铝合金门窗采用湿法安装是,应符合下列规定:1 铝合金门窗框安装应在洞口及墙体抹灰湿作业前完成;2 铝合金门窗框采用固定片连接洞口时,应符合规范第7.3.1条的要求;3 铝合金门窗框与墙体连接固定点的位置应符合本规范第7.3.1条的要求;4 固定片与铝合金门窗框连接宜采用卡槽连接方式(图7.3.2-1)。

断桥铝合金门窗的安装施工工艺工法标准

断桥铝合金门窗的安装施工工艺工法标准

断桥铝合金门窗的安装施工工艺工法标准摘要:断桥铝合金门窗作为一种常见的建筑门窗材料,其安装施工工艺工法标准对于保证门窗的使用性能和安全性至关重要。

本文将详细介绍断桥铝合金门窗的安装施工工艺工法标准,包括前期准备、工具设备、施工步骤等方面的内容,以期为相关从业人员提供参考。

一、前期准备1. 阅读相关设计图纸和技术要求,了解门窗的尺寸、形式和安装方法。

2. 确定门窗的安装位置,并清理施工现场,确保没有障碍物,预防意外伤害发生。

3. 根据门窗的尺寸和形式,准备好所需材料和工具,包括断桥铝合金门窗、安装螺丝、密封胶等。

二、工具设备1. 强力电钻:用于钻孔和安装螺丝。

2. 锯子:用于对门窗进行必要的裁剪。

3. 螺丝刀:用于拆卸和安装门窗的螺丝。

4. 水平仪:用于保证门窗的水平安装。

5. 手动压力机:用于固定门窗的连接件。

三、施工步骤1. 安装门窗框架:a. 根据设计图纸的要求,确定门窗框架的安装位置,并使用水平仪进行水平校正。

b. 使用电钻在墙体上钻孔,并在孔内插入塑料膨胀栓。

c. 将门窗框架放置在安装位置上,并使用螺丝刀固定在墙上。

2. 安装门窗扇:a. 使用锯子根据门窗尺寸将门窗扇进行裁剪,并确保与门窗框架相匹配。

b. 在门窗扇上涂抹一层密封胶,然后将其插入门窗框架的开槽部分。

c. 使用手动压力机将门窗扇与门窗框架连接。

3. 防水处理:a. 在门窗框架和墙体的接口处涂抹一层防水胶条,以防止雨水渗入。

b. 使用专用的密封胶对门窗框架和门窗扇进行密封处理,确保其密闭性。

4. 调整和检查:a. 使用水平仪对门窗进行垂直状态检查,调整需要时。

b. 检查门窗的开关状态,确保其顺畅并符合设计要求。

结论:断桥铝合金门窗的安装施工工艺工法标准对于保证门窗的使用性能和安全性至关重要。

施工人员在施工前需要进行充分准备,了解相关设计要求和施工要点。

在施工过程中,要注意使用适当的工具设备,并按照正确的施工步骤进行操作。

最后,要进行调整和检查,确保门窗的质量和功能符合预期。

铝合金门窗套制作与安装施工工艺标准

铝合金门窗套制作与安装施工工艺标准

铝合金门窗套制作与安装施工工艺标准1. 引言本文档旨在制定铝合金门窗套的制作与安装施工的工艺标准,以确保产品的质量和安全性。

这些标准适用于所有涉及铝合金门窗套制作和安装的项目。

2. 材料要求2.1 铝合金型材:应选用符合国家标准的铝合金型材,具有足够的强度和耐腐蚀性。

2.2 玻璃:应选用符合国家标准的安全玻璃,具有良好的透光性和抗冲击性能。

2.3 五金配件:应选用符合国家标准的五金配件,具有耐久性和稳定性。

3. 制作工艺3.1 铝合金门窗套型材的切割:按照设计要求,采用合适的工具进行切割,确保尺寸准确。

3.2 型材的加工和加工:根据设计要求,进行型材的开槽、打孔、剪角等加工,保证尺寸和形状的准确性。

3.3 型材的组装:采用角码、螺母、螺栓等配件进行型材的组装,保证连接紧固性和稳定性。

3.4 玻璃的安装:将玻璃嵌入型材中,并采用密封胶进行固定,确保玻璃的安全和密封性。

3.5 表面处理:对铝合金门窗套进行表面清洁和氧化处理,提高产品的外观和耐腐蚀性。

4. 安装施工4.1 检查墙体:在施工前,要检查墙体是否平整、坚固,符合安装要求。

4.2 标线安装位置:根据设计要求,在墙体上进行标线,确定门窗套的安装位置。

4.3 固定安装支架:在墙体上安装合适的支架,用螺栓等方式固定支架,确保牢固性。

4.4 安装门窗套:将制作好的铝合金门窗套安装到支架上,保持水平和垂直,用螺栓等方式固定。

4.5 调试与检查:完成安装后,进行门窗的开闭试验,检查是否正常运行,调整和修正任何问题。

5. 安全与质量控制5.1 安全防护:在制作和安装过程中,工人必须佩戴必要的安全防护用品,确保人身安全。

5.2 工艺检查:在制作和安装过程中,进行必要的工艺检查,确保产品符合标准和规范。

5.3 质量检验:在制作完成和安装结束后,进行质量检验,包括尺寸、外观、功能等方面。

以上为铝合金门窗套制作与安装施工工艺标准的主要内容。

根据具体项目和需求,可进一步完善和细化工艺标准,并根据国家相关标准进行补充。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

塑钢窗拆除方案一、工艺流程1、拆除五金配件-----拆除门窗四周嵌缝-----塑料门窗拆除-----按要求运到放置地点2、把门框边的木楔和膨胀螺栓拆除3、把自攻螺丝拆除4、拆除窗框上的角铁二、塑钢窗拆除方案(一)、主要机具、设备1、机械设备:电锤、电焊机、磨光机2、主要工具:螺丝刀、手锤、扳手、钳子、手枪钻三、施工操作工艺1、拆除五金配件:拆除五金配件与塑钢窗作连接用的镀锌螺钉,拆除的五金配件不得随地丢放。

2、塑钢窗的拆除:当墙体无预埋时,将塑钢窗的铁脚与埋置的钢筋切开。

断桥铝门窗加工工艺平开门、窗工艺流程框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库。

推拉门、窗工艺流程框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库。

下面给大家详细介绍一下:(一)框料断料1、量具校核:核对双头锯床标尺与钢卷尺的误差;如果用两台双头锯分别对同一樘窗的外框型材进行切割,必须对两台双头锯进行校核,直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制同一批次相同尺寸的断料:第一支料复核两次,确认尺寸无误后,才能开始断料。

并在同一尺寸批量断料中工件尺寸进行抽查,核对断料是否有误差。

3、针对45度组角的外框断料。

断第一支料时,应用万能角度尺检查角度误差值不大于10um。

(二)框料工艺孔槽铣削1、平开外框。

外框中柱需要铣缺,铣榫。

铣缺、铣榫时,先用同型号废铝或者断一条短料试样,确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。

铣推拉框下滑时,先用料头放样,直到下滑料头铣缺与边框完全咬合后,才能用新料铣缺。

下滑滑轮茎条铣缺作为排水孔时,其长度不超过20mm.两端头长度应一致。

1800mm铣两个排水孔,超过1800mm铣三个排水孔。

铣缺后的上下滑,应严格配对,避免铣错、铣反。

铣孔铣缺时,型材不能有划伤和划痕。

(三)扇料工艺孔槽铣削1、推拉门、窗扇;勾光铣口,勾光、上下口应铣方正,左右余量一致。

滑轮调节孔应正确,孔距型材边缘左右应一致。

推拉门锁孔高度:扇高2300mm以内,锁孔位置离地垂直距离950-1150mm;推拉窗铣锁高度:离地垂直距离1500-1600mm;相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗;铣平开门锁孔高度:离地面垂直距离950-1150mm;铣平开窗锁孔高度:离地面垂直距离1500-1600mm;平开窗锁孔离型材边必须一致,误差不得超过1mm,锁孔高度与相邻窗的锁孔高度必须一致。

悬窗锁孔开孔位置居中铣削。

3、如果平开窗外框需要铣筋的,铣筋的长度必须与滑撑的规格长度一致,铣筋的方向必须与平开窗开启方向一致。

(四)框料中梃断面铣削中梃铣缺长度与45度外框单边内角距离长度相等,并且中梃端头与45度外框榫接时不能出现胀腰、收腰现象。

(五)框扇料角码切割框扇角码宽度小于型材内壁1mm为宜。

并随时抽查角码宽度是否与型材吻合。

角码断面应成直角,表面应光滑、无毛刺。

(六)框扇组角工艺拼接榫口、榫头必须采用弹性机械连接,连件件与型材间缝必须注胶密封,榫接逢需用高级榫口胶密封,不存在渗漏点。

铝合金组角缝必须采用注胶组角工艺。

组角前型材截面必须涂专用卫仕组角胶,组角定位片必须采用不锈钢材质,组角码与型材间缝必须高压注胶填充,不得有松动现象。

注胶组角工艺:(七)框五金件装配拉片距外框角部150mm开始安装,间距不超过600mm。

(八)扇五金件装配推拉扇的滑轮、限位卡等五金件不许漏装、错装。

扇上直毛、横毛必须粘接牢固。

平开扇的滑撑位置应先试样,确认无误后再批量安装。

滑撑螺钉不许少装。

平开扇上的密封胶条不许剪断,接头应粘接在扇下方。

(九)扇玻璃组装玻璃标签应朝向室内,玻璃与型材接触应用玻璃垫块配合点状胶条定位,目测镁格条四周均匀搭接后,才能打胶。

待胶干燥后,修整余胶。

(十)门窗质检材料加工必须在加工厂里完成,以保证外型美观和组角(45度)的精细程度;铝合金门窗的每个角,必须防止渗水双角码注胶处理(双组份注胶:卫仕品牌);重点注意玻璃内分隔条的质量,控制好水平度、垂直度(误差2mm内)及内外窗扇分隔条的重合位置。

断桥铝门窗施工方案1、编制依据根据设计图纸和中华人民共和国行业标准《铝合金门窗安装及验收规程》《JGJ113---2009.》《88J13-3》《GB/7106-2008》2、安装施工的总体安排编制铝塑门窗安装施工方案,按照中华人民共和国行业标准《断桥铝门窗安装及验收规程》,紧密结合总体施工进程,制定本工程门窗安装施工方案。

以此方案为依据指导施工,并严格执行。

3、具体安装情况1、根据施工总进度计划安排,将原材料、厂家资料做进场报验,待报验合格后,根据实际情况组织成品、半成品及人员进场施工。

2、施工准备2.1 材料及主要机具:2.1.1 断桥铝门窗的规格、型号、尺寸均应符合设计要求。

适用于负荷不超过900N/m2。

2.1.2 门窗框连接件(铁脚)与洞口墙体连接,一般采用机械冲孔胀管螺栓固定;应根据需要备齐。

2.1.3 门窗小五金应按门窗规格、型号配套。

2.1.4 门窗安装时应准备木楔、钢钉。

2.1.5 密封膏应按设计要求准备。

并应有出厂证明及产品生产合格证。

2.1.6 嵌缝材料的品种应按设计要求选用。

2.1.7 自攻螺丝、木螺丝根据需要准备。

2.1.8 主要机具:线坠、粉线包、水平尺、托线板、手锤、扁铲、钢卷尺、螺丝刀、冲击电钻、手枪钻、射钉枪、锯、刨子、小平锹、小水桶、钻子等。

2.2 作业条件:检查门窗洞口尺寸及标高,开启方向是否符合设计要求。

有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

划线:按设计要求尺寸、标高和方向,画出门框框口位置线。

2.2.1 结构工程已完,经验收达到合格标准,已办好工种之间的交接手续。

2.2.2 按图示尺寸弹好门窗位置线,并根据已弹好的+50cm水平线,确定好安装标高。

2.2.3 校核已留置的门窗洞口尺寸及标高是否符合设计要求,有问题的应及时改正。

2.2.4 检查门窗安装时的连接件位置排列是否符合要求。

2.2.5 检查门窗表面色泽是否均匀。

是否无裂纹、麻点。

气孔和明显擦伤。

2.2.6 准备好安装时的脚手架及做好安全防护措施操作工艺3.1 工艺流程:→→→→→→→3.2 本工艺应采用后塞口施工,不得先立口后搞结构施工。

3.3 检查门窗洞口尺寸是否比门窗框尺寸大3cm,否则应先行剔凿处理。

弹线找规矩:在最高层找出门窗口边线,用大线坠将门窗口边线下引,并在每层门窗口处划线标记,对个别不直的口边应剔凿处理。

门窗口的水平位置应以楼层+50cm水平线为准,往上反,量出窗下皮标高,弹线找直,每层窗下皮(若标高相同)则应在同一水平线上。

墙厚方向的安装位置:根据外墙大样图及窗台板的宽度,确定门窗在墙厚方向的安装位置;如外墙厚度有偏差时,原则上应以同一房间窗台板外露尺寸一致为准,窗台板应伸入铝合金窗的窗下5mm为宜。

3.4 按图纸尺寸放好门窗框安装位置线及立口的标高控制线。

3.5 安装门窗框上的铁脚。

安装窗框:应保证安装位置正确、有可靠的牢固性。

3.6 安装门窗框,并按线就位找好垂直度及标高,用木楔临时固定,检查正侧面垂直及对角线,合格后,用膨胀螺栓将铁脚与结构牢固固定好;要求距角≤200㎜,中间均分≤600㎜,膨胀螺栓锚固深度必须符合规范要求(特出位置使用加长螺栓)。

立门框:先拆掉门框下部的固定板,门框一般埋入±0.00 标高以下20mm,须保证框口上下尺寸相同,允许误差<1.5mm ,对角线允许误差<2mm。

将门框用木楔临时固定在洞口内,经校正合格后,固定木门。

特种门的配件应齐全,位置应正确,安装应牢固,功能应满足使用要求和特种门的各项性能要求。

就位和临时固定:根据已放好的安装位置线安装,并将其吊正找直,无问题后方可用木楔临时固定。

断桥铝门窗与墙体固定:沿窗附框外墙用电锤打ф6孔(深80mm),间距为600mm,并用膨胀螺拴连接固定。

处理门窗附框与墙体缝隙:断桥铝门窗附框固定好后,应及时处理门窗附框与墙体缝隙。

如设计未规定填塞材料品种时,应采用发泡剂填塞缝隙,外表面留5~8mm深槽口填嵌嵌缝膏,严禁用水泥砂浆填塞。

防火门安装本工程防火分区部位为防火门。

熟悉防火门的施工图纸,了解安装要点,依据施工技术交底和安全交底作好施工准备。

防火门的规格、型号应符合设计要求,经消防部门鉴定和批准的,五金配件配套齐全,并具有生产许可证、产品合格证和性能检测报告。

3.7 嵌缝:门窗框与墙体的缝隙应按设计要求的材料嵌缝如设计原要求时用发泡填实。

表面用厚度为5~8mm的密封胶封闭。

3.8 门窗附件安装:安装时应先用电钻钻孔,再用自攻螺丝拧入,严禁用铁锤或硬物敲打,防止损坏框料。

3.9 安装后注意成品保护,防污染,防电焊火花烧伤,损坏面层。

4 质量标准4.1 保证项目:4.1.1 断桥铝门窗及其附件和玻璃的质量,必须符合设计要求和有关标准的规定。

4.l.2 断桥铝门窗必须安装牢固,预埋铁件的数量、位置、埋设和连接方法,应符合设计要求和有关标准的规定。

4.1.3 断桥铝门窗安装位置及开启方向必须符合设计要求。

4.2 基本项目:4.2.1 断桥铝门窗扇关闭紧密,开关灵活,无阻滞回弹,无变形和倒翘。

4.2.2 断桥铝门窗附件安装齐全,安装牢固,位置正确、端正,启闭灵活,适用美观。

断桥铝门窗框与墙体间的缝隙填嵌饱满密实,表面平整,嵌塞材料符合设计要求。

4.2.4 断桥铝门窗表面洁净、平整,颜色一致,无划痕碰伤,无污染,拼接缝严密。

4.3 允许偏差项目,见下表:断桥铝门窗安装允许偏差5 成品保护5.1 窗框四周嵌防水密封胶时,操作应仔细,油膏不得污染门窗框。

5.2 外墙面涂刷、室内顶墙喷涂时,应用塑料薄膜封挡好门窗,防止污染。

5.3 室内抹水泥砂浆以前必须遮挡好铝合金门窗,以防水泥浆污染门窗。

5.4 污水、垃圾、污物不可从窗户往下扔、倒。

5.5 搭、拆、转运脚手杆和脚手板,不得在门窗框扇上拖拽。

5.6 安装设备及管道,应防止物料撞坏门窗。

5.7 严禁在窗扇上站人。

5.8 门窗扇安装后应及时安装五金配件,关窗锁门,以防风吹损坏门窗。

5.9 不得在门窗上锤击、钉钉子或刻划,不得用力刮或用硬物擦磨等办法清理门窗。

6 应注意的质量问题6.1 运输存放损坏:运输时应轻拿轻放,存放时应在库房地面上用方枕木垫平,并坚直存放,并应远离热源。

6.2 门窗框松动:安装时应先在门窗外框上按设计规定的位置打眼,用自攻螺丝将镀锌连接件紧固;用电锤在门窗洞口打孔,装入尼龙胀管,门窗安装后,用木螺丝将连接件固定在胀管内;单砖及轻质墙,应砌混凝土块木砖,以增加和连接件的拉结牢固程度,使门框安装后不松动。
