信令模式与非信令模式

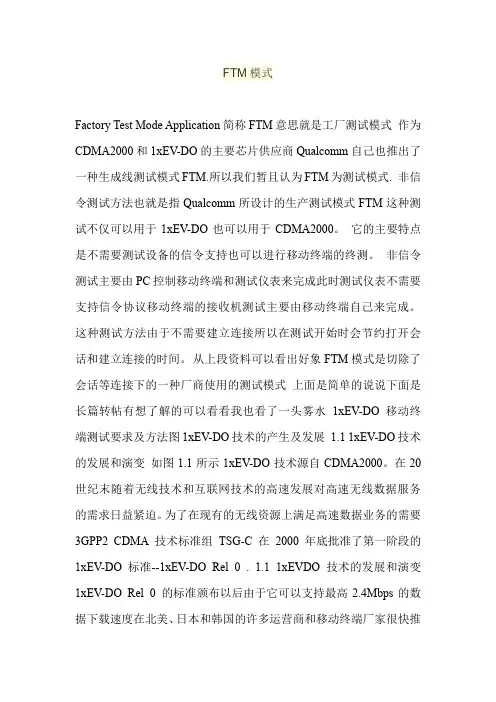

FTM模式
FTM模式Factory Test Mode Application简称FTM意思就是工厂测试模式作为CDMA2000和1xEV-DO的主要芯片供应商Qualcomm自己也推出了一种生成线测试模式FTM.所以我们暂且认为FTM为测试模式. 非信令测试方法也就是指Qualcomm所设计的生产测试模式FTM这种测试不仅可以用于1xEV-DO也可以用于CDMA2000。
它的主要特点是不需要测试设备的信令支持也可以进行移动终端的终测。
非信令测试主要由PC控制移动终端和测试仪表来完成此时测试仪表不需要支持信令协议移动终端的接收机测试主要由移动终端自己来完成。
这种测试方法由于不需要建立连接所以在测试开始时会节约打开会话和建立连接的时间。
从上段资料可以看出好象FTM模式是切除了会话等连接下的一种厂商使用的测试模式上面是简单的说说下面是长篇转帖有想了解的可以看看我也看了一头雾水1xEV-DO 移动终端测试要求及方法图1xEV-DO技术的产生及发展1.1 1xEV-DO技术的发展和演变如图1.1所示1xEV-DO技术源自CDMA2000。
在20世纪末随着无线技术和互联网技术的高速发展对高速无线数据服务的需求日益紧迫。
为了在现有的无线资源上满足高速数据业务的需要3GPP2 CDMA技术标准组TSG-C在2000年底批准了第一阶段的1xEV-DO标准--1xEV-DO Rel 0 . 1.1 1xEVDO技术的发展和演变1xEV-DO Rel 0 的标准颁布以后由于它可以支持最高2.4Mbps的数据下载速度在北美、日本和韩国的许多运营商和移动终端厂家很快推出了相应的产品和服务1xEV -DO技术和设备得到了广泛的商业应用。
而曾经被认可的既可以支持数据业务又可以支持话音业务的1xEV-DV技术却因为错过了市场进入时机的而被普遍放弃。
2004年3月3GPP2发布了1x EV-DO标准更新即1xEV-DO Rel A在此版本中强调实时性业务和低时延业务的处理实现了基于流Flow的QoS并为高速对称业务的实现在空中接口前/反向上都进行了增强。
8960综测仪基本操作和设置
3、一般还要关注主板电流（拆掉显示屏），I≤250MA,在非信令模式下，不需要电流测试工具AG14505采样；信令模式下要测平均电流，一桢中的一个时隙与手机通信，即发射不连续，故需要采样平均，用电源AG14505软件控制。
一、8960综测仪基本操作和设置：
1、 三个关键按钮：Measurement, Call setup, System config
2、 按下System config 系统配置按钮进入仪器参数设置界面
a、 点击Instrument Setup 设置正确的GPIB地址
2、打开META,选择com口（若不一致会有提示），900/1800的选择要和所测试的信道一致，同时，CMU200的 Train sequence 和META设置里的TSC 要对应，如TSC 5 对应 GSM5,然后点击reconnect---手机开机---TX level and profile ---GMSK setting---调节 DAC值进行调节。值得注意的是要首先找到饱和功率点，理想是32.5左右，最大34db左右，我们测试的数据是35有点高，可能正好处于PA 的最大功率点或者正好处于天线的最大增益点。
f、Changing Channls:
Call setup—handover setup 进入切换设置，GSM handover setup---handover execute 设置完成后执行。
f 、Output power ?---发射功率过大会引起用户间的干扰也更加耗电，发射功率太小又影响信号质量，甚至掉线，因此要对TX POWER 进行测试调整。
d、Audio loopback语音环回的设置：如前面所述speech选项设为echo,语音环回即测试者声音进入麦克风，经过仪器环回声音回到手机的扬声器，测试时，如果你说话就会听到由手机发出的同样的“回声”。此部分测试了扬声器、麦克风、语音编解码器、音频电路。
CMU200的使用文档资料
按BS Signal进入下图 ，我们可以更改测试中基站侧的相 关设置。
17
按NETWORK进入网络属性设置，选择比特流类型，一 般选择ECHO。
18
按RF进入补偿设置， Output和RF Input向我们只是测试 所使用的输出以及输入射频端口；而Ext.Att Output和 Ext.Att Input表示输入信道和输出信道的射频补偿。
IEEE488 GPIB线接口
LPT 25pin 并口
COM1 9pin 串口1
COM2 9pin 串口2
MONITOR 外置显示接口
KEYBOARD 键盘接口
7
信令模式下移动台测试操作
CMU的5钟信令状态
CMU200可以工作在非信令模式和信令模式。在了解如何对移动台 进行测试前，我们先了解下CMU200的5钟不同信令状态。在CMU 信令模式下的测试，无论通话的建立、释放，以及无线移动网络的 控制，信号都可区分为以下5种。
19
当各相关属性都设置正确以后，在移动台和CMU200同步完成 后，建立呼叫连接后就可以看到相应的测试项目（进入哪个测 试项由原先设置决定），如果事先无定义，其便会进入 OVERVIEW界面。然后便可以根据你的测试需要进行相应的 测试。如下幻灯片所示：
20
GSM测试项目简单介绍
1.发射载波峰值功率:
27
测试原理及方法：
首先由MS按照一般的呼叫建立过程在一个绝对射频频道号 （ARFCN）为60～65之间的TCH信道上建立一个呼叫，并 将该MS的功率控制电平设置为其最大功率等级，设置该MS 的时间提前量TA(timing advance)值为0。
在综合测试仪CMU200设置BCCH AND TCH信道，选择并 激活RF POWER RAMP 即可测试功率／时间特性。对于移 动台，有两种基本格式的突变：常规突发和接入突发，因 而需要分别加以验证两种格式的发射载频包络。将GSM规 定的常规突发功率／时间模板与该突发的工作包络相比较， 看其上升沿、下降沿及幅度平坦度是否在功率／时间模板 的要求之内。
国内目前语音通信设备中常用的三种信令概述
国内目前语音通信设备中常用的三种信令概述中国NO.1信令1号信令为随路信令。
随路信令概括的说，它传送的信令信号和话音信号是在同一个信道上传送。
随路信号包括实现监视功能的线路信号和实现选择功能的记发器信号。
采用多频互控，连续互控传输。
使用前向和后向两种信号。
如2M口有32个通道（或称时隙），而实际走语音的只有30路，其中一路走同步时钟（0时隙），另一路走信令（16时隙）。
当用户交换机每次发码给局用机的时候，局用机收到信号后，再向交换机回送证实信号，这就是我们通常说的互控信令，因此NO.1信令发送速度慢也就可以理解了。
NO.7信令NO.7信令为共路信令。
共路信令是随着数字程控交换机的大量应用而出现的一种新的信号方式。
它将原来分散在各路传送的控制电话接续信令集中在一个话路内传送，各路信号之间采用标号进行区分。
共路信令概括的说，它传送信令的信令链路和通话话路是分开的。
一般情况都在数字程控局之间应用，因为受编码资源的影响，而不做用户端推广。
由于它采用的是直发式发码方式，所以传输速率较NO.1信令要快。
优点：信令传送速度快，使呼叫接续时间大大缩短；信令和话音分开传送，这对改变信令，增加信令带来了很大的灵活性。
缺点：受信令点编码资源限制，无法大面积推广。
物理接口：符合G.703建议非平衡75欧姆BNC帧结构：符合G.704建议的帧结构与G.706建议的复帧结构信令标准：NO.7信令信道位于中继第16时隙PRI信令即宽带ISDNITU对ISDN的定义是“ISDN是以综合数字网（IDN）为基础发展演变而成的通信网，它能够提供端到端的数字连接，用来支持包括话音与非话业务在内的各种电信业务，用户能够通过有限的一组标准化的多用途用户——网络接口接入网内”。
上述定义明确表明，ISDN具备下述特点ISDN是以综合数字电话网IDN为基础的。
ISDN支持端到端的数字连接。
ISDN支持话音业务和非话音业务。
SDN提供标准的用户——网络接口，便于各种用户终端接入。
CMU200的使用解读
在Alerting状态下，CMU可以通过Signal Off进入Signal Off状态；也 可以通过Disconnect Mobile进入Synchronized状态，当然也可能是 MS无应答的状态，CMU则返回Synchronized状态，如果MS作出相 应，通话链路建立起来，CMU进入Call Established 状态。当通话建 立后，CMU处于 Call Established状态，在此状态下，CMU可以返回 到除了Alerting外的任何状态。当然在Call Established状态下，CMU 可以通过Send SMS给MS发送短消息。
测试目的：
该测试主要是验证发射机发射的载频包络在一个时隙期间是否严 格满足GSM规定的TDMA时隙幅度上升沿、下降沿及幅度平坦部 分与模块的吻合程度。手机发射突发信号的上升与下降部分应在 ＋4dB～－30dB，模块范围之内，顶部起伏部分应在±1dB模板 范围之内。若突发信号超出模板范围，将会对使用临近时隙的用
测试原理：
手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。 GSM频段分为124个信道，功率级别为5－33dBm，即Level 5~Level 19共15个级别； DCS频段分为373个信道（512－885），功率级别为0－30dBm，即Level 0~Level 15共 16个级别；每个信道有16个功率等级，测试时选上、中、下三个信道对每个功率等级 进行测试，每个功率等级以2 dBm增减。由于手机不断移动，手机和基站之间的距离 也跟着不断变化，因此手机的发射功率不是固定不变的,离基站远时发射功率大，离 基站近时发射功率小。具体过程如下：手机中的数据存储器（flash）存放有功率级别 表，当手机收到基站发出的功率级别要求时，在CPU的控制下，从功率表中调出相应 的功率级别数据，经数／模转换后变成标准的功率电平值，而手机的实际发射功率经 取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制电压，去调节 发射机激励放大电路、预放、功放电路的放大量，从而使手机的发射功率调整到要求 的功率级别上。

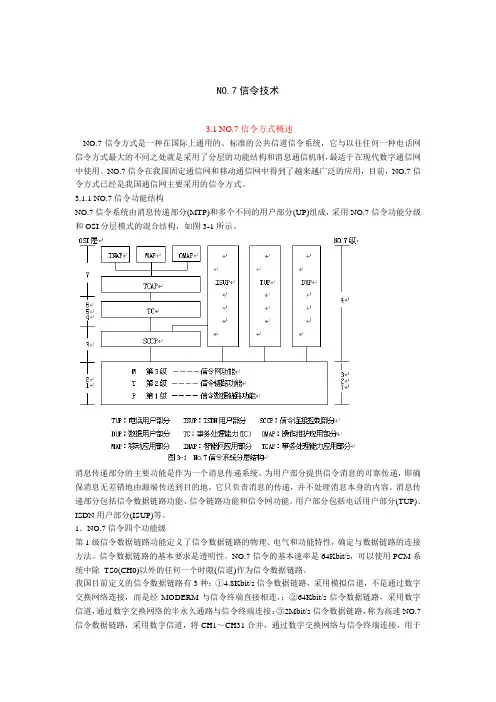

NO.7信令技术
NO.7信令技术·3.1 NO.7信令方式概述NO.7信令方式是一种在国际上通用的、标准的公共信道信令系统，它与以往任何一种电话网信令方式最大的不同之处就是采用了分层的功能结构和消息通信机制，最适于在现代数字通信网中使用。
NO.7信令在我国固定通信网和移动通信网中得到了越来越广泛的应用，目前，NO.7信令方式已经是我国通信网主要采用的信令方式。
3.1.1 NO.7信令功能结构NO.7信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，采用NO.7信令功能分级和OSI分层模式的混合结构，如图3-1所示。
消息传递部分的主要功能是作为一个消息传递系统，为用户部分提供信令消息的可靠传递，即确保消息无差错地由源端传送到目的地，它只负责消息的传递，并不处理消息本身的内容。
消息传递部分包括信令数据链路功能、信令链路功能和信令网功能。
用户部分包括电话用户部分(TUP)、ISDN用户部分(ISUP)等。
1．NO.7信令四个功能级第1级信令数据链路功能定义了信令数据链路的物理、电气和功能特性，确定与数据链路的连接方法。
信令数据链路的基本要求是透明性。
NO.7信令的基本速率是64Kbit/s，可以使用PCM系统中除TS0(CH0)以外的任何一个时隙(信道)作为信令数据链路。
我国目前定义的信令数据链路有3种：①4.8Kbit/s信令数据链路，采用模拟信道，不是通过数字交换网络连接，而是经MODERM与信令终端直接相连，；②64Kbit/s信令数据链路，采用数字信道，通过数字交换网络的半永久通路与信令终端连接；③2Mbit/s信令数据链路，称为高速NO.7信令数据链路，采用数字信道，将CH1～CH31合并，通过数字交换网络与信令终端连接，用于增强型STP。
第2级信令链路功能规定信令消息在一条信令数据链路上传递的功能和程序，保证信令消息比特流在相邻两信令点之间点到点的可靠传送。
包括信号单元分界、定位、检错、纠错、流量控制等；第3级信令网功能包括信令消息处理和信令网管理两部分。
mt8820b综测仪基本操作
MT8820B综测仪基本操作培训1.信令模式(signaling test mode)和非信令模式(non signaling test mode)信令模式就是正常的工作模式,综测仪模拟基站,手机处于正常使用状态,可以注册/寻呼/呼叫,两者完成正常的信令交互.综测仪模拟基站，和手机建立起链接，发出各种信令，手机此时相当于联上了网络。
信令模式下手机既要发射信号，又要接收信号。
非信令模式综测仪是当作信号发生器和频谱仪或者信号分析仪来用,而不是模拟基站.非信令模式主要用来手机校准（Calibration）或手机研发中故障定位等。
比如排除接收的故障，单独看发射是不是好的。
为了支持这个模式，手机需要进入一种特殊的模式(TAT)，能够支持只发，或只收。
仪表此时并不发出信令去控制手机，或者仪表只是发射，手机接收；或者仪表只是接收，手机发射。
2.注册开机后执行以下几个步骤：(1)首先搜索所有的BCH通道,决定收到的广播信道BCH强度,(BCH的承载的信息是距Mobile最近的BTS;呼叫信息);(2)跟网络同步时间和频率,由FCH/SCH调整频率和时间(3)解码BCH的子通道BCCH.(4)网络检查SIM卡的合法身份.是否是网络允许的SIM卡。
(5)手机的位置更新.(6)网络鉴权手机开机后，即收索广播控制信道（BCCH）的载频。
因为系统随时都向在小区中的各用户发送出用广播控制信息。
手机收集到最强的（BCCH）对应的载频频率后，读取频率校正信道（FCCH），使手机（MS）的频率与之同步。
所以每一个用户的手机在不同的位置（即不同的小区）的载频是固定的，它是由GSM网络运营商组网时确定，而不是由用户的GSM手机来决定。
手机读取同步信道（SCH）的信息后找出基地站（BTS）的认别码，并同步到超高帧TDMA的帧号上。
手机在处理呼叫前要读取系统的信息。
如：领近小区的情况、现在所处小区的使用频率及小区是否可以使用移动系统的国家号码和网络号码等等，这些信息都以BCCH上得到。
CMU200!全中文说明书_手机综测仪基本操作和设置
一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
Wi-Fi功率测量方法对比及分析
DCWTechnology Analysis技术分析61数字通信世界2023.070 引言Wi-Fi 信号（IEEE 802.11a/b/g/n/ac/ax 等）的功率测量是非常重要的一项测试，功率测试的手段和测试方法也非常之多。
但每种方法都有它的适用性和局限性，所以我们在进行功率测量时，需要根据测试的目的，来选择相应的测试方法。
本文将从非信令和信令模式两个方面，以及多种测试目的出发，探讨Wi-Fi 功率测量的方法及其适用性和优缺点比较。
1 非信令模式测试对W i -Fi 设备进行测试时，通常会需要与被测设备对应的调试软件及其定频发射方法，用以控制被测设备发射出不同制式、频点、速率、功率等级的信号，以直连的方式使用频谱仪进行测试。
如果软件能够控制被测设备发射连续信号，那么就可以直接使用频谱仪的信道功率测试功能，在对应的信号带宽设置下进行功率测试[1]。
某些被测设备的软件设置中没有发射连续信号的功能，只能发时间上不连续的Burst 信号，那么测试时就需要先使用频谱仪的Gate Trigger 功能。
如图1所示，使用该功能时应先开启Gate View 模式并针对Burst 信号进行设置，图1中显示的为时域波形，两条绿色线之间为设置的时间门。
图中时间门恰好是整个Burst-on 部分。
时间门的起止点设置决定了功率测试的正确与否。
如果不设置时间门，那么对于占空比很小的信号，测得的结果与真实的结果就会有较大差别。
设置好时间门后，开启Gate 功能，即可继续使用信道功率测试功能进行功率测试[2]，测得的功率即为Burst 开启时间内的发射功率，如图2所示。
Wi-Fi功率测量方法对比及分析柴泽林，郑岳明（国家无线电监测中心检测中心，北京 100041）摘要：文章介绍了多种测量Wi-Fi设备功率的方法并对各种方法的适用性进行总结和对比分析。
关键词：Wi-Fi；信令模式；空口辐射；总辐射功率doi：10.3969/J.ISSN.1672-7274.2023.07.018中图分类号：TN 915.65，TN 04 文献标志码：A 文章编码：1672-7274（2023）07-0061-03Comparison and Analysis of Wi-Fi Transmit Power Measurement MethodsCHAI Zelin, ZHENG Yueming（The State Radio_monitoring_center Testing Center, Beijing 100041, China ）Abstract: This paper introduces a variety of methods for measuring the power of Wi-Fi devices and summarizesand compares the applicalibity of each method.Key words: Wi-Fi; signaling mode; OTA; TRP作者简介：柴泽林（1988-），男，汉族，北京人，工程师，学士，研究方向为无线电设备测试。
LTE非信令TX说明
在按键面板上按下“Measure”按钮。
在弹出的界面中勾选“LTE TX Measurement”。
按下屏幕左下方的“LTE TX Measure”按钮进入TX 的测试界面。
在TX的测试界面，右下角按“Config”在弹出的设置界面中选择“StandAlone(Non Signaling) ”,模式为“TDD”；Band设置为Band38，频率为2595MHZ。
按下屏幕右侧的“Close”配置界面，按下屏幕右上角的“Multi Evaluation”，设置屏幕下方的“Channel Bandwidth”为5MHz。
设置屏幕下方的“Expected Nom.Power…”为30dBm，设置线损为1dB。
设置“User Margin”为12dB。
设置触发模式“Trigger”为“Free Run（Fast Sync ）”设置Display 为“SpectrumACLR”.点击“Multi Evaluation”，按下屏幕右边的ON/OFF，触发出数据及图形，有时需多触发几次，方可出值。
频点的切换直接在“RF Setting”下的“Frequency/Channal”中设置。
如下列出了每个band在5MHz和20MHz所需测试的高中低三个频点。
Band Frequency 测试低频点测试中间频点测试高频点5M 、20Mhz 5M 、20Mhz 5M 、20Mhz B38 2570-2620 2572.5 2580 2595 2595 2617.5 2610 B39 1880-1920 1882.5 1890 1900 1900 1917.5 1910 B40 2300-2400 2302.2 2310 2350 2350 2397.5 2390 B41 2555-2655 2557.5 2565 2593 2593 2652.5 2645。
手机测试基本概念
最小控制功率
能够保持与基站联系的移动电话机发射的最小功率。设 置测试仪器功率为 –25dBm 测试得到的移动电话机功率。 范围： -50 — -70 dBm
CDMA基本概念
波形质量 ( Wave Quality )
Rho是测量的正确功率与总功率的比 值，正确功率是在消除频率、相位、时间偏 移和幅度错误后计算得到的。 波形质量对小区容量有影响，波形质 量越高小区容量越大，反之则容量越小。
CDMA基本概念
接收灵敏度 ( Rx Sensitivity )
在可接受的误帧率下，移动电话机可以接收
到的最低信号的水平。从另一方面来说，就是移
动电话机能够接收到规定的最低功率（-104dBm） 的信号，且 FER 在可接受的范围内。
SEN
0.5% FER
CDMA基本概念
动态范围 ( Dynamic Range )
GSM基本概念
频段与信道分配
•
GSM频段功率标准
一具体的功率值。GSM功率等级为5-20，如下表示：
GSM基本概念
功率等级----国际ITU组织规定的一种功率测量标准，每一个功率等级对应于
功率等级
功率 （dBm）
允许误差
功率等级
功率 （dBm）
允许误差
5 6 7 8 9 10 11 12
33 31 29 27 25 23 21 19
2W
___
PTx ＝ － 73 － PRx
80dB
-50dBm ___
CDMA基本概念
最大最小功率 (Max Min Pwr)
• 最大输出功率
设置测试仪器功率为 –104dBm ，设置服 务选项为002，全速率，测试得到的移动电 话机功率。 1.23MHz
WiMAX全系列测试解决方案 文档 (2)
WiMAX无线接入互联网和无线多媒体数据业务的巨大需求推动了无线通信技术的快速发展，通信技术宽带化、IP化、移动化成为未来的发展趋势。
WiMAX技术是以IEEE802.16系列标准为基础的宽带无线接入技术，两年来发展迅速，逐渐成为城域宽带无线接入技术的发展热点。
WiMAX系统主要有两个技术标准，一个是指满足固定宽带无线接入的WiMAX802.16d标准，另一个是满足固定和移动的宽带无线接入技术WiMAX802.16e标准。
WiMAX的关键技术主要包括以下几个方面：OFDM/OFDMA：正交频分复用OFDM是一种高速传输技术，是未来无线宽带接入系统/下一代蜂窝移动系统的关键技术之一。
HARQ：HARQ技术因为提高了频谱效率，所以可以明显提高系统吞吐量，同时因为重传可以带来合并增益，所以间接扩大系统的覆盖范围。
AMC：AMC在WiMAX的应用中有其特有的技术要求，由于AMC技术需要根据信道条件来判断将要采用的编码方案和调制方案，所以AMC技术必须根据WiMAX的技术特征来实现AMC 功能。
MIMO：MIMO技术主要有两种表现形式，即空间复用和空时编码。
这两种形式在WiMAX 协议中都得到了应用。
协议还给出了同时使用空间复用和空时编码的形式。
射频模块测试1.WiMAX发射机测试下面以功率放大器为例，说明WiMAX发射机的测试。
为了全面衡量WiMAX功放的性能，除了传统的增益、1dB压缩点和最大输出功率外，往往还需要测试以下参数：a.“突发”输出功率。
b.频率误差：频率误差可以用相对于频谱仪中心频率的载波频率误差来描述。
收发信机间的频率误差将引起各个子载波频谱相对于接收机FFT频率的移动，产生载波间干扰(ICI)。
c.符号时钟误差：指相对于系统采样时钟的参考符号时钟与实际测量的符号时钟之差。
如果符号时钟比参考时钟低会使OFDM信号比所要求的长，引起子载波间距减小；反之则引起子载波间距增加。
两种情况都产生载波间干扰，使信号的EVM性能恶化。
信令模式与非信令模式
信令模式与非信令模式区别1.概念理解【1】signaling test mode理解之一：signaling mode:信令模式，就是用CMU200或8960模拟基站，和手机建立起链接,仪表发出各种信令，手机此时相当于联上了网络。
1）手机此时既要发射信号，又要接收来自仪表的各种信令，这种方式一般用于Final TEST。
2）信令模式某种程度上可以说完全模拟了手机和基站注册、寻呼、以及MOC、MOT(发收信息)的呼叫过程以及通话过程。
3）当然，这种和仪器建立的通信还是和真正的通信是有区别的，为了测试的需要，比如测试BER，有时需要手机环回（loop back）基站发出的数据，这在实际通信中是没有的。
【2】Non Signaling test mode;理解之一：Non Signaling test mode：非信令模式，仪表此时并不发出信令去控制手机，或者仪表只是发射，手机接收；或者仪表只是接收，手机发射。
当然为了支持这个模式，手机需要进入一种特殊的模式，能够支持只发，或只收。
非信令模式主要用来手机校准（Calibration）或手机研发中故障定位等。
比如排除接收的故障，单独看发射是不是好的。
理解之二：non-signaling mode:非信令模式，仪表此时仅仅用作测量手机的射频指标，并不发出信令去控制手机，手机此时只处于发射状态，接收通路一般是关闭的。
8960叫TEST模式，这种方式一般用于CALIBRATION。
因为手机在校准时要向FLASH写入各种参数，除了RSSI外，主要是发射的参数。
此时是无法测量frequency error,RX LEVEL 和BER的。
总而言之，对手机而言，信令模式下手机既要发射信号，又要接收信号。
非信令模式下手机仅仅处于发射状态.信令模式和非信令模式都可以用来测试RF指标，比如Phase Error、Frequency Error、Power/Time Template、Spectrum等，但是非信令模式不能测试BER，因为不能环回数据2.信令模式与非信令模式下的测试举例其实综测仪使用最重要的一步就是连机,要是连上了,其它的测量好说,看一下英文中文说明就可以了.以CMU200 为例,说明一下测功率:第一步,打开综测仪,调到信令模式下,利用维修软件拔打112,连接上了,会调出另一个画面,按下MENUS(菜单)->POWER(功率)->Application(应用)->p/PLC(功率/功率等级),则可以查看所有信道的功率了测频谱:按下MENUS(菜单)->Spectrum(频谱)->application(应用)->switch&Modulation(开关谱与调制谱)测误码率:按下MENUS(菜单)->ReceiverQuality(接收质量)->BERAverage(平均误码率)以8960为例,讲一下测试方法:8960联机与CMU200有点不一样,因为8960没有信令模式,操作界面不完全一样,联机前先按下SHIFT->PRESET->BCH->CellPower设置为-60,连接射频口等一会,手机信号将会慢慢减小,等一会会出现Attached (已连接),手机就跟综测仪完成注册过程,IMEI,IMSI被读出来按一下ORIGIN CALL,或是拔打112,马上就连接上了.测量功率,相位与频率误差,频谱:测量功率:按下Measurement selection(测量项目选择键)->Transmit Power测量相位与频率误差:按下Measurement selection(测量项目选择键)->Phase & Frequency Error(相位与频率误差测)->Phase & Freq. Setup (相位与频率设置)-Change View(更改视图)->graph(图形显示)频谱:按下Measurement selection(测量项目选择键)->Output RF Spectrum(输出谱图)->Change View (更改视图)->graph(图形显示) OK!!!!展讯的机和小S的机的测法用展讯M平台CPU的机,用手机软件MOBILE_TESTER拔112很容易就可以连接上,一般CMU200的射频口可以接收到手机发射的信号,屏幕上也有显示,而8960就不可以,若然怀疑手机软件出错,可以使用手动拔号或软件拔号的方法来排除故障,小S的CPU可以使用WINDOWS自带的超级终端来进行连接,打开终端,利用命令拔号:ATD112; 读SN号:AT+WTSN; 挂断ATH。
