搅拌摩擦焊连接实验报告

四、实验方法及步骤
1、首先将铝合金进行清洗去除表面的油污，然后进行搅拌摩擦焊接；
2、在焊好的试件上切片，制备金相组织观察试样；
3、将已制备好的试片在显微镜下进行观察与分析，分清焊接接头各区域后，仔细辨认各区组织的特征。
五、实验结果的整理和分析
搅拌头旋转速度：1200r/min
工件进给速度：300mm/min
分析铝合金搅拌摩擦焊接头各区域组织变化的特征，说明各组织的形成机理及对焊接接头性能的影响。
实验分析：:选择了适合于6061-T4铝合金板材搅拌摩擦焊的工艺参数:焊接时搅拌头旋转速度为1200 r.min-1,工件的进给速度为300 mm.min-1,在此参数下获得了与母材等强度、韧性接近于母材的焊接接头,FSW板材接头焊核区的组织和性能明显优于其他区,热影响区是接头最薄弱的部分,焊核区的硬度最高,而热影响区的硬度最低,焊缝金属发生回复再结晶使晶粒细化。断口分析表明,断裂发生在热影响区,由于搅拌头的旋转运动和热量的累积,该区存在晶粒长大、组织粗化现象。对工艺参数的优化实验表明,搅拌头旋转速度与焊接速度对接头性能的影响存在一定的适配关系,通过工艺参数的调整可以有效地控制热影响区的焊缝组织和改善焊接接头的性能。细晶强化是搅拌摩擦焊接头强度与韧性提高的主要原因。
搅拌摩擦焊连接实验报告
一、实验目的
1、了解在搅拌摩擦焊过程中，材料在热-机械力作用下形成牢固连接的基本原理，掌握基本实验技能。
2、了解搅拌摩擦焊接头各区域的组织及性能特点。
二、实验装置与实验材料
1
由铣床自行改造的搅拌摩擦焊机
1台
2
不同结构的搅拌头
各2个
3
δ= 3mm及δ=6mm铝合金试板（60×120）
各40块

2219铝合金全焊透搅拌摩擦焊接试验

ｔｅｓｔｉｓｄｏｎｅ．Ｔｈｅｅｆｅｃｔｉｖｅｎｅｓｓｏｆｔｈｒｅｅ肋ｏｆｅｎｔｉｒｅｐｅｎｅｒｔａｔｉｏｎｃａｒｅｖｅｒｆｉｅｄｂｙｕｓｉｎｇｈｅｔｔｅｃｈｎｏｌｏｇｙｏｆｒａｙｔｅｓｔａｎｄｒｏｏｔｃｏｌｏｒｔｅｓｔ．ｈｅＴｄｆｅｉｒｅｎｃｅｓｏｆｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙｆｗｏｅＭｂｅａｄｏｆｔｈｒｅｅ
０引言
铝合金在船舶工业得到广泛应用，但—般熔化焊接方法很甑壁免铝合金焊接气孔、夹渣等缺陷的产生，难以满足船舶设计和制造要求Ⅲ。搅拌摩擦
１试验材料和试验设备
全＝ｌ：旱ｊ觉拌摩擦焊接试验焊接试样采用铝合金２２１９．Ｔ６２，２２１９铝合金在＿２５０ ℃￣２５０ ℃的温度范围内具有良好的焊接Ｉ生、抗应力腐蚀Ｉ生以及优良的力

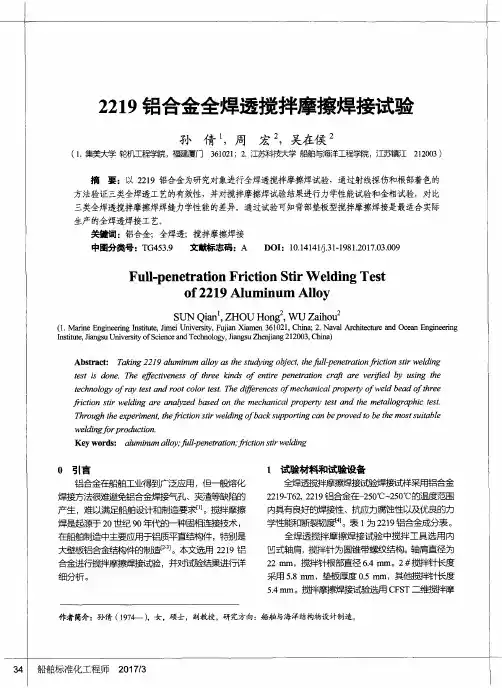

２２１９铝合金全焊透搅拌摩擦焊接试验
孙倩，周宏２，吴在侯２
（１．集美大学轮机工程学院，福建厦门３６１０２１；２．江苏科技大学船舶与海羊工程学院，江苏工２１２００３）
摘要：以２２１９铝合金为研究对象进行全焊透搅拌摩擦焊试验，通过射线探伤和根部着色的方法验证三类全焊透工艺的有效性，并对搅拌摩擦焊试验结果进行力学性能试验和金相试验，对比三类全焊透搅拌摩擦焊焊缝力学性能的差异。通过试验可知背部垫板型搅拌摩擦焊接是最适合实际

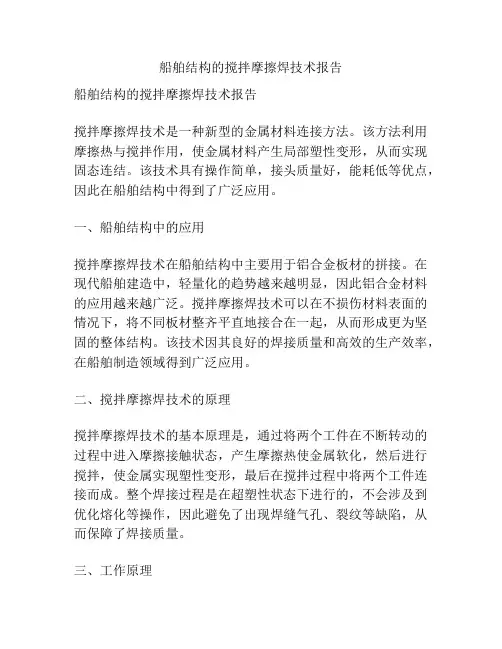

船舶结构的搅拌摩擦焊技术报告

船舶结构的搅拌摩擦焊技术报告船舶结构的搅拌摩擦焊技术报告搅拌摩擦焊技术是一种新型的金属材料连接方法。

该方法利用摩擦热与搅拌作用，使金属材料产生局部塑性变形，从而实现固态连结。

该技术具有操作简单，接头质量好，能耗低等优点，因此在船舶结构中得到了广泛应用。

一、船舶结构中的应用搅拌摩擦焊技术在船舶结构中主要用于铝合金板材的拼接。

在现代船舶建造中，轻量化的趋势越来越明显，因此铝合金材料的应用越来越广泛。

搅拌摩擦焊技术可以在不损伤材料表面的情况下，将不同板材整齐平直地接合在一起，从而形成更为坚固的整体结构。

该技术因其良好的焊接质量和高效的生产效率，在船舶制造领域得到广泛应用。

二、搅拌摩擦焊技术的原理搅拌摩擦焊技术的基本原理是，通过将两个工件在不断转动的过程中进入摩擦接触状态，产生摩擦热使金属软化，然后进行搅拌，使金属实现塑性变形，最后在搅拌过程中将两个工件连接而成。

整个焊接过程是在超塑性状态下进行的，不会涉及到优化熔化等操作，因此避免了出现焊缝气孔、裂纹等缺陷，从而保障了焊接质量。

三、工作原理搅拌摩擦焊的工作流程如下：1.在铝合金板材边缘表示出预定的接合线。

2.将两个铝合金板材平放在磨削机工作台上，保证两者相互垂直且接合线重合。

3.开启磨削机，让其达到设定转速。

4.使磨削工具沿接合线移动，使两个铝合金板材进入摩擦状态。

5.通过搅拌器进一步加热并搅拌材料，使材料局部塑性变形，并形成均匀的连接缝。

6.关闭设备，待材料冷却后，便可将铝合金板材焊接成功。

四、效果与应用采用搅拌摩擦焊技术进行铝合金材料接合可以收到以下效果：1.良好的焊接质量，焊缝紧密。

2.不产生气孔、裂纹等缺陷。

3.节省了能源，减少了对环境的污染。

4.生产效率高，可以完成大规模生产。

搅拌摩擦焊技术在船舶结构中的应用已经得到广泛的认可。

它可以提高船舶结构材料的强度和刚度，减少船舶自身质量，提高使用效率。

在船舶结构设计和施工中，将会是一种经济、高效的金属材料连接方法，具有非常广阔的发展前景。

《2024年3003铝合金搅拌摩擦焊组织与性能研究》范文

《3003铝合金搅拌摩擦焊组织与性能研究》篇一一、引言搅拌摩擦焊（Friction Stir Welding, FSW）是一种先进的固态焊接技术，特别适用于铝合金等轻质材料的连接。

3003铝合金因其良好的塑形、抗腐蚀性和可焊性等优点，在航空、汽车等制造领域中广泛应用。

本文将就3003铝合金搅拌摩擦焊的组织与性能进行详细研究，为优化其焊接工艺、提高焊缝性能提供理论依据。

二、实验材料与方法1. 材料准备实验所采用的3003铝合金材料具有良好的塑性、韧性和耐腐蚀性。

实验前，对材料进行清洗、去氧化皮等预处理。

2. 搅拌摩擦焊实验采用先进的搅拌摩擦焊设备进行实验，设置不同的焊接速度、焊接深度等参数，进行多组实验。

3. 组织与性能分析对焊接后的样品进行切割、磨光、抛光等处理，并利用光学显微镜、扫描电子显微镜（SEM）等设备观察其组织形态。

同时，通过硬度计、拉伸试验机等设备对焊缝的硬度、拉伸性能等进行测试。

三、实验结果与分析1. 焊缝组织观察通过光学显微镜和扫描电子显微镜观察发现，搅拌摩擦焊后的焊缝组织均匀、致密，无明显气孔、裂纹等缺陷。

在焊接过程中，搅拌针的作用使得焊缝金属发生塑性流动，形成细小的晶粒结构。

此外，热力耦合作用下还可能形成少量的硬质颗粒，为提高焊缝性能提供了基础。

2. 焊缝硬度分析实验结果表明，焊缝的硬度高于母材，这是由于焊接过程中材料的塑性流动和晶粒细化作用所导致。

在不同焊接参数下，焊缝的硬度有所差异，但总体上均表现出较高的硬度水平。

3. 拉伸性能测试拉伸试验结果表明，3003铝合金搅拌摩擦焊的拉伸性能良好。

在适当的焊接参数下，焊缝的抗拉强度接近或达到母材的水平。

此外，焊缝的延伸率也表现出较好的水平，说明其具有良好的塑形变形能力。

四、讨论与结论通过对3003铝合金搅拌摩擦焊的组织与性能进行研究，我们发现：1. 搅拌摩擦焊技术能够有效地将3003铝合金连接起来，焊缝组织均匀致密，无明显缺陷。

2. 焊接过程中材料的塑性流动和晶粒细化作用提高了焊缝的硬度，使其具有较高的力学性能。

《高氮钢搅拌摩擦焊接接头组织与性能相关性研究》范文

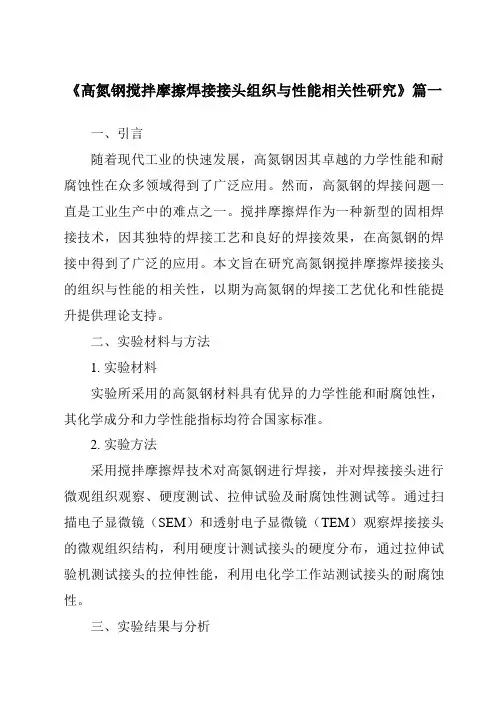

《高氮钢搅拌摩擦焊接接头组织与性能相关性研究》篇一一、引言随着现代工业的快速发展，高氮钢因其卓越的力学性能和耐腐蚀性在众多领域得到了广泛应用。

然而，高氮钢的焊接问题一直是工业生产中的难点之一。

搅拌摩擦焊作为一种新型的固相焊接技术，因其独特的焊接工艺和良好的焊接效果，在高氮钢的焊接中得到了广泛的应用。

本文旨在研究高氮钢搅拌摩擦焊接接头的组织与性能的相关性，以期为高氮钢的焊接工艺优化和性能提升提供理论支持。

二、实验材料与方法1. 实验材料实验所采用的高氮钢材料具有优异的力学性能和耐腐蚀性，其化学成分和力学性能指标均符合国家标准。

2. 实验方法采用搅拌摩擦焊技术对高氮钢进行焊接，并对焊接接头进行微观组织观察、硬度测试、拉伸试验及耐腐蚀性测试等。

通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察焊接接头的微观组织结构，利用硬度计测试接头的硬度分布，通过拉伸试验机测试接头的拉伸性能，利用电化学工作站测试接头的耐腐蚀性。

三、实验结果与分析1. 微观组织结构通过SEM和TEM观察发现，高氮钢搅拌摩擦焊接接头的微观组织结构主要包括焊核区、热影响区和母材区。

焊核区组织致密，晶粒细化，而热影响区则受到一定程度的热影响，晶粒有所长大。

2. 硬度分布硬度测试结果表明，高氮钢搅拌摩擦焊接接头的硬度分布呈现出明显的梯度变化。

焊核区的硬度最高，热影响区的硬度次之，母材区的硬度最低。

这主要是由于焊核区经历了剧烈的塑性变形和热循环，导致晶粒细化，硬度提高。

3. 拉伸性能拉伸试验结果表明，高氮钢搅拌摩擦焊接接头的拉伸性能良好，断裂位置多发生在母材区。

这表明焊接接头具有较好的力学性能和承载能力。

4. 耐腐蚀性电化学工作站测试结果表明，高氮钢搅拌摩擦焊接接头的耐腐蚀性较好，与母材相比无明显差异。

这主要是由于高氮钢本身具有优异的耐腐蚀性，且焊接过程中未引入有害元素，保证了接头的耐腐蚀性。

四、组织与性能相关性分析根据实验结果，高氮钢搅拌摩擦焊接接头的组织与性能具有较好的相关性。

搅拌摩擦焊实验报告

搅拌摩擦焊实验报告1. 实验目的(1) 了解搅拌摩擦焊的基本原理；(2) 了解搅拌摩擦焊的设备及其工艺流程；(3) 初步了解焊接工艺参数对搅拌摩擦焊焊缝成形的影响。

2. 实验概述搅拌摩擦焊方法与常规摩擦焊一样。

搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。

不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体或其他形状（如带螺纹圆柱体）的搅拌针(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化。

同时对材料进行搅拌摩擦来完成焊接的。

焊接过程如图所示。

在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转，边沿工件的接缝与工件相对移动。

焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。

在焊接过程中，搅拌针在旋转的同时伸入工件的接缝中，旋转搅拌头（主要是轴肩）与工件之间的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料逐渐沉积在搅拌头的背后，从而形成搅拌摩擦焊焊缝。

搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。

但焊接设备及夹具的刚性是极端重要的。

搅拌头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短。

应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。

通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。

针对匙孔问题，已有伸缩式搅拌头研发成功，焊后不会留下焊接匙孔。

焊接过程中也不需要其它焊接消耗材料，如焊条、焊丝、焊剂及保护气体等。

唯一消耗的是焊接搅拌头。

同时，由于搅拌摩擦焊接时的温度相对较低，因此焊接后结构的残余应力或变形也较熔化焊小得多。

特别是Al合金薄板熔化焊接时，结构的平面外变形是非常明显的，无论是采用无变形焊接技术还是焊后冷、热校形技术，都是很麻烦的，而且增加了结构的制造成本。
