一、概述LXQ系列6～35kV电压互感器中性点用非线性电阻消谐阻尼器（简称一次消谐器），是安装在6～35kV电压互感器（以下简称压变或PT）一次绕组Y。
接线中性点与地之间的一种非线性电阻消谐阻尼器件。
消谐器采用电气性能优异、超细颗粒的SiC为基材，经大吨位的压机压制成高密度的长方形或圆饼状的坯体，在还原气氛下，经上千度的高温烧结而成。
裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。
它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
该产品完全符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
二、型号说明根据系统电压分类， LXQ系列一次消谐器分为6kV、10kV、20kV、35kV四种；根据设计序号分类，消谐器分为LXQI(方形户外用)、LXQⅡ和LXQⅢ（圆柱形户内用）， LXQI、LXQⅡ型消谐器分为10kV和35kV两种，10kV消谐器也可用于6kV系统； LXQⅢ型消谐器分为6kV、10kV、20kV和35kV四种。
如： LXQ(D)Ⅱ－10 为：6kV 、10kV系统通用弱绝缘圆柱形一次消谐器；LXQ(D)I－10 为：6kV 、10kV系统通用弱绝缘方形一次消谐器。
注： LXQI-10KV超小的一次消谐器不能做弱绝缘的（即带D叁数），普通型一次消谐器能做弱绝缘的。
三、使用条件1、LXQI适用于户外，LXQⅡ、LXQⅢ适用于户内，环境温度-60℃～+60℃；2、额定频率：48Hz～62Hz；3、海拔高度不大于4000m，地震裂度8度及以下地区；4、大气中无严重污秽及浸蚀性介质的场所；5、串接于交流6～35kV非有效接地系统PT一次绕阻中性点与地之间，在一个系统中接有多台电压互感器时，在每台互感器的三相高压绕阻中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
LXQⅢ消谐器说明书(新版)
6、10、35kV电磁式电压互感器一次绕组中性点用LXQⅢ、LXQ（D）Ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书1、概述安装在Y0结线的压变一次绕组中性点与地之间的LXQⅡ、LXQ（D）Ⅱ型消谐器（简称LⅡ型），在电网中已运行多年，经验说明，LⅡ型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。
安装在压变剩余电压绕组开口三角两端（以下简称开三角）的附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意的程度。
近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。
但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kV电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。
预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。
本公司根据多年运行及制造的经验，在改进的LⅢ型消谐器附件中增加了开三角短路报警功能，可以预防此类事故再次发生。
另外，LⅢ型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、LⅢ型系列的改进容2.1 LⅢ型附件的改进2.1.1附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。
经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。
在电网正常运行时，由于零序电压很小，若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。
又不能使高压熔丝熔断，接地时间稍长就将三相压变烧毁。
为防止此类事故再次发生，Ⅲ型附件利用开三角短路后两端电压会低于某一阈值为判据。

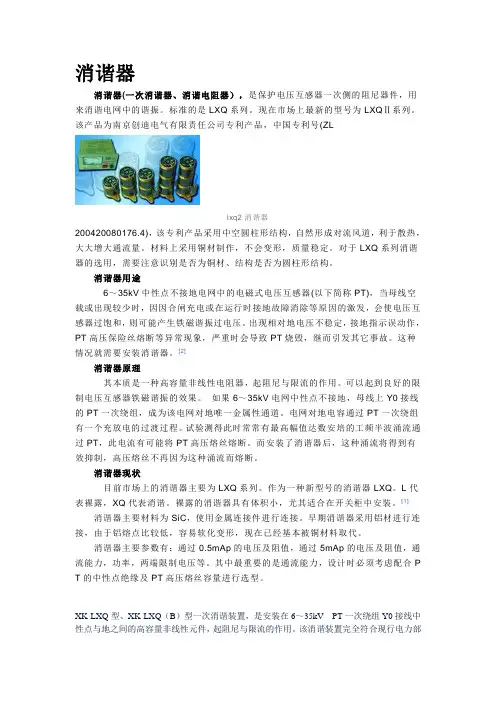

消谐器(谐振)
消谐器消谐器(一次消谐器、消谐电阻器），是保护电压互感器一次侧的阻尼器件，用来消谐电网中的谐振。
标准的是LXQ系列。
现在市场上最新的型号为LXQⅡ系列。
该产品为南京创迪电气有限责任公司专利产品，中国专利号(ZLlxq2消谐器200420080176.4)，该专利产品采用中空圆柱形结构，自然形成对流风道，利于散热，大大增大通流量。
材料上采用铜材制作，不会变形，质量稳定。
对于LXQ系列消谐器的选用，需要注意识别是否为铜材、结构是否为圆柱形结构。
消谐器用途6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出现较少时，因因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。
出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
这种情况就需要安装消谐器。
[2]消谐器原理其本质是一种高容量非线性电阻器，起阻尼与限流的作用。
可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一金属性通道。
电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。
而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
消谐器现状目前市场上的消谐器主要为LXQ系列。
作为一种新型号的消谐器LXQ。
L代表裸露，XQ代表消谐。
裸露的消谐器具有体积小，尤其适合在开关柜中安装。
[1]消谐器主要材料为SiC，使用金属连接件进行连接。
早期消谐器采用铝材进行连接，由于铝熔点比较低，容易软化变形，现在已经基本被铜材料取代。
消谐器主要参数有：通过0.5mAp的电压及阻值，通过5mAp的电压及阻值，通流能力，功率，两端限制电压等。
其中最重要的是通流能力，设计时必须考虑配合P T的中性点绝缘及PT高压熔丝容量进行选型。
电力一次消谐装置LXQ
SYD-LXQ系列一次消谐器产品说明书保定尚源电力科技有限公司1 概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；b.电网中的弧光接地使PT频频烧毁。
使用LXQ型、LXQ(B)一次消谐器可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。
出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
LXQ型、LXQ(B)型一次消谐器，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。
该消谐器完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。
单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。
而安装了LXQ型系列消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
LXQ型消谐器没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接，可直接用于户内外。
LXQ一次消谐器与电压互感器配合
LXQ Ⅱ系列消谐电阻器使用说明书产品用途及特点 (1)型号说明 (3)主要技术指标及使用条件 (4)安装说明 (5)注意事项 (6)检验方法 (7)选型须知 (8)图一图三图二1．产品用途及特点LXQ Ⅱ系列消谐电阻器(以下简称消谐器)是一种非线性消谐阻尼器件，它安装在6～35kV 电压互感器(以下简称PT )一次绕组Y0中性点与地之间，起限流与阻尼的作用，能够达到良好的抑制涌流和PT 铁磁谐振的目的。
（图一、图二为LXQ Ⅱ型消谐电阻器，图三为LXQ (D )Ⅱ型消谐电阻器）在6～35kV 发、变电站所在电网中性点不接地情况下，母线上的PT 一次绕组会成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电，必然通过PT 一次绕组，使其铁芯深度饱和。
因此在电网接地消失时，会在PT 一次绕组中出现数安培的涌流，将PT 的0.5A 熔丝熔断，消谐器能有效限制PT 一次绕组的涌流。
在母线空载或出线较少时，可能产生铁磁谐振过电压，导致相电压不稳，出现接地指示误动作、PT 高压保险丝熔断等现象。
选用LXQ Ⅱ系列消谐电阻器，将会大大降低这种情况的发生。
LXQⅡ系列消谐电阻器有如下特点:(1) LXQⅡ系列消谐电阻器结构设计从提高消谐器的热容量出发，非线性电阻体用SiC为基料经大吨位的压机压制成高密度的、圆饼状的坯体，在还原气体中，经上千度的高温烧结而成，裸露的消谐器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。
(2) 消谐器体积小、重量轻、散热快、强度高，便于安装。
(3)用交流参数表征消谐器的电气参数。
工频0.3mA(峰值)下的参数反映电网正常运行情况下消谐器上的电压；工频3mA(峰值)下的参数反映电网单相接地情况下消谐器上的电压。
交流电流容易获得，方便用户进行复测。
(4) LXQ(D)Ⅱ型采用了分段变参数措施，提供了一个电压控制单元(放电管)，使消谐器在正常工作电流段，仍保持原有的伏安特性，从而有效限制消谐器两端电压，将电压限制在弱绝缘PT的绝缘耐受等级以下，从而有效保护中性点绝缘。
LXQ说明书
6、10、35kV电磁式电压互感器一次绕组中性点用LXQⅢ、LXQ（D）Ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书1、概述安装在Y0结线的压变一次绕组中性点与地之间的LXQⅡ、LXQ（D）Ⅱ型消谐器（简称LⅡ型），在电网中已运行多年，经验说明，LⅡ型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。
安装在压变剩余电压绕组开口三角两端（以下简称开三角）的附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意的程度内。
近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。
但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kV电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。
预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。
本公司根据多年运行及制造的经验，在改进的LⅢ型消谐器附件中增加了开三角短路报警功能，可以预防此类事故再次发生。
另外，LⅢ型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、LⅢ型系列的改进内容2.1 LⅢ型附件的改进2.1.1附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。
经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。
在电网正常运行时，由于零序电压很小，若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。
又不能使高压熔丝熔断，接地时间稍长就将三相压变烧毁。
10kV系统电压互感器一次侧装消谐器的必要性
÷ 收稿 日期 ： ０ １ ２—０ ２ １ —１ ９ 作者简介 ： 舒安稳 （ ８ 一）男 ， １ ７ ， 贵州铜仁人 ， ９ 助理工程师， 主要从事水 电厂运行管理工作 。
舒安稳
１ ｖ系统 电压互感器一次侧装消谐器的必要性 ０ｋ
感器 Ａ相 正 常 ， ｃ相爆 裂 ， Ｂ、 Ｖ段 母 线 电压 互 感 器 Ａ、 Ｂ相表 面有 裂 纹 ， ｃ相 爆 裂 ， 且 有 黑 色 液 体 流 并 出。故 障时 ， 二次 侧微 机消谐 器均 未报 任何 故 障 ， 消 谐 器未 正确 动作 。
介 于 １ Ｖ厂用 电 Ｉ段 、 ０ｋ Ⅱ段 、 Ｖ段母 线 电压 互
电压互感器 为例 ， 着重论述 了运行中遇到的问题和处理方法 ， 了 １ ｋ 阐述 ０ ｖ系统电压互感器一次侧 加装消谐器 的必要性 。 关键词 ： ０ｋ １ Ｖ系统 ； 电压互感器 ； 一次侧 ； 消谐器 ； 必要性
中图分类号 ： Ｍ４１ Ｔ ５ ３ 文献标识码 ：Ｂ 文章编号 ：０６—３５ （０２０ １０ ９１２ １ ）４—０１ ３ １８—０
电压不 平衡 和产 生较 大 的工频 涌流 ， 同时 ， 接地两 未
与 相之 间等 都 可 能 存 在 电容 ＿。这 样 ， 空 瞬 时升 高使 就
电压 互感 器饱 和 ， 电感 减 小 ， 系统 中出现 电感 与 电 在 容 阻性相 等 ， 系 统 产 生谐 振 ＿ 。 当谐 振 电压 叠 加 使 ２ ］
失。
接线图见图 １ 。
在实 际运行 中 ， 由于 １ Ｖ系 统 中性 点不 接 地 ， ０ｋ 母线 上 Ｙ Ｏ接线 的 电压 互感 器 一 次绕 组 是该 系统 对 地 的唯一 金属 性通 道 。当 出现 系统 接地 等 故 障 时 ，
LXQ-10、20、35KV消谐电阻器新说明书
6-35KV电压互感器一次绕组中性点用一次消谐电阻器
使用说明书
上海昌开电器有限公司ShangHai ChangKai Electric Co.,LTD.
一、用途
消谐电阻器是安装在6～35kV 电磁式电压互感器（简称压变）一次绕YO 接线中性点与地之间的非线性电阻器，起阻尼与限流的作用。
如果6～35kV 变电站所在电网中性点不接地，其母线上的YO 接线的电磁式压变一次绕组，成为中性点不接地电网对地的唯一金属通道，因此电网相对地 电容的充、放电途径，必然通过压变一次绕组，这种慢变过程使压变铁芯深度饱和，因此在电网接地消失时，会有压变一次绕组中出现数安培幅值的涌流，将压变 0.5A 高压熔丝熔断，您选用LXQ 型电阻器，这种现象将不再发生。
消谐电阻器没有瓷套，非线性电阻体是以SIC 为主要原料经高温氢气炉烧成，电阻体之间用铜材或压铸铝连接，体积小，容量大，机械强度高。
二、安装方法
消谐电阻器的本体必须安装在压变中性点与地之间。
如图1、图2、图3所示。
（a ）未接消谐器 （b ）接消谐器
图1 三只单相P.T 分别接地安装消谐器的改接方法
（a ）未接消谐器 （b ）接消谐器
图2 三只单相P.T 接成中性点后接地安装消谐器的改接方法
（a ）未接消谐器 （b ）接消谐器
图3 三相五柱P.T 安装消谐器的改接方法
若安装在压变柜内，电阻器本体与周围接地体的距离建议≥2cm 。
电阻器上端与压变中性点采用绝缘导线连接，
导线要有一定的机械强度，建议导线截面不小于5mm ²。
一般垂直安装，也可以水平安装。
X Y Z Y X
Z X Y Z
X
Y Z。
5.26有哪些可行措施,能够抑制弧光接地过电压？
有哪些可行措施，能够抑制弧光接地过电压？弧光接地过电压是对我国配电网常见的接地故障，对电力系统的危害很大。
因此，及时采取有效的措施抑制弧光接地过电压非常重要。
那么，如何有效抑制弧光接地过电压提高电力系统的供电可靠性？根据大量的弧光接地过电压事故分析和研究，目前限制弧光接地电压的措施主要有以下几类：（1）中性点直接接地或中性点经小电阻接地采用中性点直接接地或经小电阻接地方式能够解决消弧线圈正常运行中带来的问题，缓解了弧光接地时的过电压，但却加大了单相接地时的故障电流，可能使故障电流直接作用于保护装置动作跳闸，不能保障供电的可靠性。
（2）中性点经非线性电阻接地能有效降低过电压水平，保留了单相接地时供电不中断的优点，同时对设备的短路冲击小，而且对非线性电阻的热容量要求不高。
但是由于常用的氧化锌非线性电阻导通电压不为零，装置动作后不能保证立即熄灭电弧和重燃：电弧一旦熄灭并不再重燃，则系统电容电流将全部流过氧化锌非线性电阻，氧化锌非线性电阻也只能维持很短的时间，仍不能避免被迫停电。
（3）中性点经高电阻接地高阻接地适用于于我国中性点非直接接地系统。
中性点经高电阻电阻接地后，可以限制电感电容之间的电磁振荡，从而有效抑制电弧接地过电压，同时不会像小电阻接地一样降低系统的可靠性。
当中性点经大电阻接地时，故障电流仍然可以限制在较小的水平上，系统不用跳闸，可以继续运行。
但是高电阻接地适用范围有限，只宜在规模较小的10kV及以下电网中应用。
（3）中性点经消弧线圈接地当发生单相接地故障时，消弧线圈将产生与接地电流反相的电感电流，补偿电容电流，使得接地电流变小接近于零，从而消除接地故障点的电弧以及由它产生的危害。
此外，当接地电弧熄灭后，由于消弧线圈的存在还可显著减小故障相电压的恢复速度，减小电弧重燃的可能性，使单相接地故障自动消除。
（4）中性点接LXQ一次消谐器LXQ一次消谐装置是安装在中性点与地之间的一种非线性阻尼消谐电阻器，适用于电压互感器中性点的非线性电阻消谐阻尼器。
一次消谐器选型,一次消谐装置选型
适合配LXQ型消谐器的压变型号
适合配LXQ(D)型消谐器的压变型号
JDZJ-6、10 JDJJ-35
JDZX6-6、10 UNE10、35
JSJW-6、10 JDJJ1-35
JDZX8-6、10、35G REL10ቤተ መጻሕፍቲ ባይዱ
JDEJ-6、10 JDJJ2-35
JDZX9-6、10、35 URE10、35
JDEW-6、10 JDX6-35
JDZX10-6、10 URED10
JDJW-6、10G JDX7-35
JDZX11-6、10、35 UNEW35
JDZB-6、10 JDZX-35
JDZXR1-6、10
JDZX7-6、10 JDXW-35
JDZXR2-6、10
一次消谐器选型,一次消谐装置选型
LXQ系列一次消谐器,一次消谐装置按照PT所在电网额定电压可以分为10kV(LXQ-10)及35kV(LXQ-35)两种，其中10kV消谐器也适用于6kV电网中的PT。选取消谐器的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于一次消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻，其非线性特征使得消谐器在正常工作电流段具有一定的阻值，从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称弱绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。针对这种情况，RY-LXQ系列消谐器因压变X端绝缘等级不同而分为LXQ型和LXQ(D)型。LXQ(D)型一次消谐装置提供一个D参数元件，该元件能有效限制消谐器两端电压，使其在弱绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。我们根据国内主要厂家6～35kV压变绝缘结构和运行经验，建议选配LXQ系列消谐器如下：
10kV配电系统过电压原因分析及防范措施
10kV配电系统过电压原因分析及防范措施摘要：本文主要针对10kV配电系统过电压的原因及防范措施展开了分析，对过电压的原因作了详细的阐述，给出了一系列相应有效的防过电压措施，并结合具体的实例进行了论证，以期能为有关方面的需要提供有益的参考和借鉴。
关键词：配电系统；过电压；原因；措施过电压属于电力系统中的一种电磁扰动现象。
在10kv配电系统中出现过电压问题，将会对正常的供电产生一定的影响。
因此，我们需要认真分析过电压存在的原因，采取有效的措施做好防范，从而保障供电系统的正常供电运行。
基于此，本文就10kV配电系统过电压的原因及防范措施进行了分析，相信对有关方面的需要能起到一定的帮助作用。
1 过电压原因分析据运行统计，造成设备故障或损坏的过电压形式主要有：谐振过电压、直击雷过电压、雷电反击过电压等。
不同的过电压形式具有不同机理，对设备的损坏程度也不同。
1.1 谐振过电压10kV电压互感器由于谐振过电压使髙压侧熔断器熔断的故障。
变电站10kV系统属中性点不接地系统，当发生接地故障时，系统相电压升高，加在线圈两端的电压升高，铁芯出现磁饱和现象，感抗发生变化。
PT的感抗和线路的对地容抗匹配时就会产生铁磁谐振过电压，使高压侧熔断器熔断。
特别是单相接地故障时，对地电容电流较大，产生电弧不能自熄灭，出现间歇性放电产生弧光过电压，使铁芯更易出现磁饱和现象，引起谐振过电压，使PT高压侧熔断器熔断。
1.2 接地不良引起雷电反击过电压主变10kV侧出线避雷器过电压烧毁现象。
出现这种现象的主要原因是接地电阻偏大。
经实地测量，两个变电站地网的接地接阻均不合格，约1欧姆（标准要求小于等于0.5欧姆）。
当强大的雷电流通过避雷针、避雷线的引下线或构架等接地体向地网泄放时，因接地阻太大，残压过高而通过避雷器进行反击，以致破坏避雷器。
1.3 进行波入侵和雷电流感应引起的过电压（1）10kV架空线或配电线因雷击而引起雷电流入侵，入侵的进行波遇到阻抗突变的结点时会因反射而使电压升髙，来回反射并扩散的高电压碰到绝缘相对薄弱处便可能击穿造成事故。
消谐装置
消谐器一次消谐器一、一次消谐器(简称：消谐器）：是保护PT一次侧的阻尼器件，用来消除电网中的谐振。
二、一次消谐器原理其本质是一种高容量非线性电阻器，起阻尼与限流的作用。
可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV 电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一金属性通道。
电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。
而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断铁磁谐振，是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
断线铁磁谐振过电压，是泛指由于导线的开断（可能伴随断线处有一侧接地），开关的不同期合闸及熔断器的一相或两相熔断而引起的铁磁谐振过电压。
只要电网的电源侧或负荷侧中有一侧中性点不接地，在断线时经常出现谐振和中性点电位偏移，造成负载变压器相序反倾、绕组电流剧增和绕组两端、导线对地的过电压等。
三、接线示意三个单相压变（PT）时：未接消谐器前，三个单相压变高压绕组尾（A.B.C）直接接地或是并联成中性点(D)接地。
接消谐器时，必须将直接接地的高压绕组尾或(D)与地断开。
消谐器接在中性点(D)与地之间，(中性点不再直接接地)。
三相五柱压变(PT)时:未接消谐器前,三相五柱压变中性点“D”直接接地，接消谐器时必须将中性点（D）与地断开，消谐器接在中性点（D）与地之间（中性点不再直接接地）。
安装方式：LXQ消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；可以直接固定在压变本体的螺杆上（注意JDZJ-6～10型压变的固定螺栓是不接地的。
需将消谐器接地端与接地螺栓相连接）。
也可以固定在压变附近支架上。
一次消谐器与周围接地体的距离建议不少于2厘米。
四、一次消谐器现状现在市场上的一次消谐器主要材料为SiC，型号为LXQ系列。
两起变电站母线PT电压异常的处理
两起变电站母线PT电压异常的处理摘要：为安全监控变电站母线电压，每个变电站的都必须配置有母线电压互感器，增加母线电压互感器后，会因各种原因，而产生各种故障。
因而，正确分析和处理母线电压互感器故障显得尤为重要。
本文重点对两起实际发生的不同类型电压互感器故障进行分析和处理。
希望可以帮助变电运检人员在工作中，正确准确地判断电压互感器故障原因，采取适当的方法进行正确有效地处理，排除异常，保障设备正常运行。
关键词：电压异常，消谐器，熔断器熔断，处理分析一、10kV母线电压异常。
⒈异常现象与发生。
2020年1月8日，我公司调控中心监控到110kV ML站Ⅰ#主变发出：“110kV ML站Ⅰ#主变10kV侧3U0越限动作”的告警；110kV ML站故障录波装置发出：110kV ML站故障录波装置启动，查看110kV ML站10kV侧Ⅰ段母线的三相电压和线电压均在正常范围内。
变电运检人员到现场进行检查，110kV ML站10kVⅠ段母线PT的A相二次电压为56.24V，B相二次电压为63.21V，C相二次电压为56.96V，零序二次电压8.49V。
故障录波装置显示：“2020年1月8日时分秒B4越限”[B4：10kVⅠ段母线零序电压]。
故障录波装置中零序电压过限启动值按保护定值单整定为8V。
变电检修人员临时将10kVⅠ母PT一次中性点直接接地，进行带电投运试验，三相相电压正常，零序电压正常。
变电检修人员再更换10kVⅠ母PT一次中性点消谐器（新、旧消谐器均为西安西电华源电瓷电器厂生产的LXQ-10kV消谐器）后，10kVⅠ母PT的二次相电压和零序电压均无明显变化。
1月14日，变电运检人员再次申请将110kV ML站10kVⅠ母PT转检修，将10kVⅠ母PT一次中性点消谐器由西安西电华源电瓷电器厂生产的LXQ-10kV消谐器更换为南京蓝芯电力技术有限公司生产的LXQ（D）Ⅱ-10kV压变一次绕组中性点用消谐电阻器。
一次谐振消谐装置使用说明书
ZHK-LXQ系列一次谐振消谐装置使用说明书北京中电华科电气有限公司ZHK-LXQ 系列一次谐振消除装置1 概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；b.电网中的弧光接地使PT频频烧毁。
使用ZHK-LXQ型、ZHK-LXQ(B)一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。
出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
ZHK-LXQ型、ZHK-LXQ(B)型一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。
该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。
单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。
而安装了ZHK-LXQ型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
消谐器功能[整理]
![消谐器功能[整理]](https://img.taocdn.com/s3/m/f75089d19fc3d5bbfd0a79563c1ec5da50e2d63d.png)
10（6）～35kV中性点不接地电网中Y0接线电磁式电压互感器（简称PT）中性点用消谐电阻器及附件的作用原理1、概述10（6）~35kV电网是电力系统数量最多的配电网，在城市的电网建设初期以及向农村供电的配电网，中性点大都不接地。
这种中性点不接地方式的主要优点是：当电网发生单相接地故障时，故障路线可以继续运行，供电可靠性高。
不像中性点直接接地或经小电阻接地系统，发生单相接地会立即断开故障线路。
中性点不接地方式主要缺点是：过电压水平较高，不能及时判断故障线路等。
好在这种电网电压不高，增加设备绝缘的费用占设备整体费用比重不大，故我国的绝大部分配电网都采用中性点不接地或经消弧线圈接地。
因为电网中性点不接地，就没有固定中性点及三相电位，则相对地电压不稳定。
请注意，这里是指三相对地电压，即相电压，不是线电压。
中性点不接地电网的三相线电压仍是十分稳定，线电压是受电源电势的控制，只随负荷大小，变压器分接开关调整稍有变化。
而相电压则变化很大。
当一相金属性接地时，接地相电压为零，健全相电压升到原来的3倍（稳定值）。
若三相对地电容不对称（如局部断线），则中性点电位会偏移。
若发生谐振，则中性点电位有可能偏移出线电压三角形的外面。
但是金属性单相接地时，电网是不会发生压变铁磁谐振的，因为接地相电位已经固定在地电位，健全相电压为线电压所固定，线电压是不会因谐振而改变的。
故接地时，三相电压都有各自的固定值。
只有当接地消失后才会激发起压变铁磁谐振，谐振会导致三相相对地的电压高低变化，频率也呈多样性。
为什么这里要反复说明这种认识，因为有一些现场人员总认为电网在接地时烧毁PT是谐振原因造成的。
所以要反复说明，电网接地时是不会产生谐振的（不包括断线接地），中性点不接地电网产生铁磁谐振除了PT饱和原因还有其他原因，例如：线路断线，断线相对地电容与配电变压器会产生铁磁谐振，这里我们重点介绍Y0接线PT电感引起的铁磁谐振以及PT中性点用非线性电阻LXQⅢ型消谐电阻器的消谐原理及其特点。
南京伏安一次消谐说明书
南京伏安电力设备有限公司LXQ系列一次消谐器安装使用说明书目录产品概述 (1)适用条件 (2)技术指标 (2)选用原则 (4)附图 (6)订货须知 (7)附录：1.装置选型说明2.随机文件一、产品概述本公司自1995年开发LXQ型消谐电阻器，到现在已有十余年。
LXQ型消谐器最大特点，是电阻体裸露在外面，“L”是“裸”的汉语拼音第一个字母，以区别当时有外瓷套的RXQ型消谐器。
因为没有外瓷套，消谐器的体积显著减小，可以安装在压变柜狭小的空间里，从而得到广泛的应用。
一个好的产品，是在不断改进中产生的。
LXQ型消谐器正是在这条道路中逐步完善。
从最初的Ⅰ型到改进的Ⅱ型、Ⅲ型，容量更大、体积更小、品质更优的LX QⅢ型消谐电阻器。
LXQ-Ⅲ型齿轮形消谐器与以往两种型号消谐器相比较，具有以下特点：①电阻表面积增加50%以上，散热面积增大，相应的容量也增加。
在电网最苛刻的故障条件下，如长时间的间隙性接地，消谐器的容量完全满足要求。
在相同体积下，其他类型消谐器是不具备此种条件。
②电阻片高度降低，消谐器整体高度有所减小，更有利于空间有限的压变柜内安装。
③消谐器电阻片数增多，有利于组装多种电压等级的消谐器，除了满足电网电压等级——3、6、10、20、35kV的要求外，还能满足发电机电压等级，如13.8、15.7、18、22、24、26kV的要求。
④若消谐器安装在户外，与中间有孔消谐器相比，中间无孔的消谐器的电阻值受天气潮湿影响小得多。
有中孔的消谐器在受潮后，孔内潮气长时间不易蒸发，使得消谐器的电阻值长期处在不能消谐状态。
⑤齿轮形消谐器的绝缘强度能够与压变中性点弱绝缘相匹配，当压变中性点产生很高的电压时，齿轮形消谐器上的放电间隙会先放电，且能自恢复，有利于保护压变中性点绝缘。
因此，LXQⅢ型消谐器不再区分带“D”与不带“D”的类别。
方便用户使用。
二、适用条件1、适用于户内及户外；2、环境温度-40℃～+60℃；3、系统频率：50Hz，60Hz4、海拔高度不大于3000m；5、地震裂度8度以下地区。
LXQ消谐器说明书(新版)资料
LXQ消谐器说明书（新版）资料6、10、35kv电磁式电压互感器一次绕组中性点用lxqⅲ、lxq（d）ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书欢迎使用南京伏安公司生产的“南伏安”牌lxq型消谐电阻器及其附件1、概述加装在y0结线的压变一次绕组中性点与地之间的lxqⅱ、lxq（d）ⅱ型消谐器（缩写lⅱ型），在电网中已运转多年，经验表明，lⅱ型具备消解压变铁磁谐振及避免单相高压熔丝ERM的较好功能，还具备适应环境压变中性点强绝缘协调，小巧易于加装等优点。
加装在压变余下电压绕组开口三角两端（以下缩写上开三角）的附件“三次谐波电压限制器”，能将压变三次谐波电流及基波不均衡电流在消谐器上电压再降，管制在用户令人满意的程度内。
近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。
但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kv电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。
预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。
本公司根据多年运行及制造的经验，在改进的lⅲ型消谐器附件中增加了开三角短路报警功能，可以预防此类事故再次发生。
另外，lⅲ型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、lⅲ型系列的改良内容2.1lⅲ型附件的改良2.1.1附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。
经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。
在电网正常运行时，由于零序电压很小，若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。
10KV高压开关柜技术规范样本
一.10KV 高压开关柜技术标准1.总规定1.1本标准提出了对设备本体及其附属设备技术规定。
重要涉及设备使用条件、重要技术参数、构造、性能、试验及所需技术资料等方面内容。
1.2本标准提出是最低限度技术规定，并未对一切技术细节做出规定，也未充分引述关于原则条文，供货方应按关于原则供给符合国标、行标和本标准书优质产品。
1.3本标准所使用原则及规定条款如遇到与供货方所执行原则不全都时，按较高原则执行。
1.4本标准中涉及关于商务方面内容，如与《商务某些》有冲突时，以《商务某些》为准。
1.5供货范畴及数量〔详见设计附图〕10kV 中置式高压开关柜KYN28A-12 22 台〔10kV 配电室内放置〕母线槽约12 米，1000A 10kV 固定式开关柜GG-1A(F) 8 台〔靠墙放置〕2.应遵循原则2.1 设备制造应满足如下合同和原则，但并不但限于此：(1) GB1984 《沟通高压断路器》(2)GB311.1《高电压输变电设备绝缘协作》(3)GB311.2-6《高电压试验技术》(4)GB763《沟通高压电器在长期工作时发热》(5)GB1408《固体绝缘材料工频电气强度试验方法》(6)GB2706《沟通高压电器动、热稳定试验方法》(7)GB3309《高压开关设备常温下机械试验》(8)GB7354《局部放电测量》(9)GB11022《高压开关柜通用技术规定》(10)SD/T318《高压开关柜闭锁装置技术规定》(11)DL402《沟通高压断路器订货技术规定》(12)SD132《沟通高压断路器技术规定》(13)GB3906《3~35kV 沟通金属封闭开关设备》(14)DL404《户内沟通高压开关柜订货技术规定》(15)DL403《10-35KV 户内高压真空断路器订货技术规定》(16)DL539《户内沟通高压开关柜和元件凝露及污秽试验技术规定》(17)DL/T593《高压开关柜设备共用订货技术规定》(18)GB311《高压输变电设备绝缘协作与高电压试验技术》3.使用环境条件3.1户外/户内：户内3.2最高环境温度：+40℃3.3最低环境温度：-30℃3.4 海拔高度：≤1000m3.5环境湿度：月平均相对湿度≤90%，日平均相对湿度不≤95%3.6地震烈度：7 度3.7设备抗震强度：3.7.1水平加速度：0.2g3.7.2垂直加速度：0.1g3.7.3设备应能承受在施加正弦、共振、拍波试验方法，激振5 次，每次 5 个周波，间隔2s 于支持构造最低某些时所发生动态地震应力，同步要考虑引线拉力影响，此时安全系数应不不大于1.67。
PT消谐措施的选择及注意事项
PT消谐措施的选择及注意事项陈敏智新疆石河子供电公司 832000摘要：本文主要讲述了治理石河子电网电压互感器谐振所采取的具体措施以及实施这些措施所遇到的问题和注意事项。
关键词：PT谐振措施选择注意事项概述：长期以来，石河子电网6~35KV系统均采用不接地运行方式，这种运行方式在系统发生单相接地时，允许一定的时间内带故障运行，因而大大提高了系统的供电可靠性，随着城乡负荷密集区电网的扩大及个别小负荷区域电网的超前发展，系统对地电容也迅速增大。
在系统发生某些扰动时，极易引发系统内电磁式电压互感器的饱和，激发起谐振过电压，导致系统虚幻接地，PT高压保险熔断及本体烧毁，严重时出现设备闪络跳闸事故。
我们根据本电网的实际情况，选择了不同的措施来抑制由PT饱和引起的谐振过电压。
一、PT开口装设消谐电阻：由110KV紫泥泉变35KV设备，35KV红沟变及石场变的35KV设备以及它们之间的35KV联络线（紫红线：20KM，紫石线：8KM）组成局部的35KV系统，其所带的负荷常年在较低水平，自建成后，频繁发生谐振，每年都有数只35KVPT喷油烧毁，损失惨重。
严重威胁着电网的安全运行。
经由H.A.PETERSON曲线分析可知该系统发生分频谐振的区域为：X C0/X L=0.01~0.08 (1)发生基波谐振的区域为:X C0/X L=0.08~0.5 (2)X C0：--- 系统的零序电容容抗X L：--- 电压互感器单相绕组在额定线电压下的激磁阻抗输电线路的电容电流一般采用下式计算：I C0=（2.7~3.3）√3Uφ×L×10-3=3×Uφ×（1/ X C0）×103 A（3）Uφ：--- 相对地电压，KV2.7：--- 无避雷器系数3.3：--- 有避雷器系数L: --- 线路长度,KM由式(3)可求得该35KV系统零序电容容抗X C0为0.0187MΩ。
这几个站的JDJJ2-35型PT的激磁阻抗约在2.2 MΩ左右,代入式(1)中可求得X C0/X L=0.0256.该值落在1/2分频谐振范围,因此当该系统有单相接地,雷击,合闸等条件激发时将产生分频谐振,此时电压互感器的励磁电流急剧增加,可高达额定励磁电流的几十倍以上,从而造成电压互感器的烧毁。
LXQ-10
7787,2010年最新产品LXQ-10一次消谐器说明书
产品介绍：
LXQ-10一次消谐器
本型6～35KV消谐器的直流电气特性与传统的RXQ及LXQ消谐器相近，但结构设计从提高消谐器的热容量出发, 进行了较大的改进。
消谐器采用电气性能优异、超细颗粒的SiC为基材；经大吨位的压机压制成高密度的、圆饼状的坯体；在还原气氛下；经上千度的高温烧结而成。
裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。
它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
主要电气性能:
本型消谐是把6KV和10KV作为通用型号，性能参数（表1）
峰值电
峰值电
6-35KV消谐器主要性能参数(表2)
表格中的参数为我厂典型产品参数，如用户有不同要求，我厂可根据用户要求生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7787,2010年最新产品LXQ-10一次消谐器说明书
产品介绍：
LXQ-10一次消谐器
本型6～35KV消谐器的直流电气特性与传统的RXQ及LXQ消谐器相近，但结构设计从提高消谐器的热容量出发, 进行了较大的改进。
消谐器采用电气性能优异、超细颗粒的SiC为基材；经大吨位的压机压制成高密度的、圆饼状的坯体；在还原气氛下；经上千度的高温烧结而成。
裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。
它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
主要电气性能:
本型消谐是把6KV和10KV作为通用型号，性能参数（表1）
6-35KV消谐器主要性能参数(表2)
表格中的参数为我厂典型产品参数，如用户有不同要求，我厂可根据用户要求生产。
