精密仪器环境振动测量和评价方法的研究
高精密实验室振动控制标准
高精密实验室振动控制标准一、振动源控制1.1 确保实验室内的振动源（如：离心机、振荡器等）在操作过程中保持稳定，不产生过大的振动。
1.2 对于大型振动源，应进行专门设计和安装，以最大限度地减少其产生的振动对周围环境的影响。
二、实验室选址2.1 实验室选址应远离振动强烈的区域，如铁路、公路、飞机场等。
2.2 实验室应远离高频率振动物体，如高速电梯、压缩机等。
三、建筑隔振3.1 实验室建筑应采用专业的隔振设计和施工，以减少外部振动对实验室内部的影响。
3.2 建筑隔振措施应包括地基隔振、楼层隔振和室内隔振等。
四、设备隔振4.1 对于高精密实验设备，应采用专业的隔振措施，以减少设备产生的振动对周围环境和人员的影响。
4.2 设备隔振措施应包括减震器、隔震沟、隔震墙等。
五、实验室布局5.1 实验室布局应合理，避免不同设备之间的相互干扰。
5.2 实验室应设置专门的设备间和实验间，并使用吸音材料进行装饰，以减少室内噪音和振动的影响。
六、实验室设备安置6.1 实验室设备应固定牢固，避免因设备移动或震动而产生过大的振动。
6.2 对于大尺寸或重型设备，应采用承重地坪或支架进行支撑和固定。
七、振动测量与评估7.1 对于高精密实验设备，应定期对其振动情况进行测量和评估，以确保其符合相关标准和技术要求。
7.2 振动测量和评估应使用专业的仪器和设备，如振动计、频谱分析仪等。
八、实验室人员培训和管理8.1 对实验室人员进行专业培训，使其了解振动对实验结果和设备的影响，以及正确的操作和维护方法。
8.2 实验室人员应严格遵守实验室管理规定，定期对实验室进行巡查和维护。
九、安全防护和应急措施9.1 实验室应配备专业的安全防护设施，如防火器材、应急灯等。
9.2 在实验过程中如出现异常情况，实验室人员应立即停止实验，并按照应急预案采取相应措施。
十、定期检查和维护10.1 实验室应定期对建筑、设备等进行检查和维护，以确保其保持良好的运行状态。
设备点检中需测量的重要参数
设备点检中需测量的重要参数目前，很多企业都在开展点检、巡检和状态检修方面的工作，点检的主要目的是完整采集、存储、整理、分析设备数据，确诊设备的健康状况，为状态检修提供有用资料。
对于大多数机械设备，主要应采集振动、温度、声学3个方面的重要数据。
1. 点检中的振动数据测量振动是机械设备运行中的重要数据，反映振动的基本参数主要有3个：振幅、相位、频率。
描述振幅有3个物理量：位移、速度、加速度。
为了有效反映机器设备的安危状态，对于工作性质、转速、结构不同的机器，理论上应采用不同的振动物理量描述，例如对于高频或带有较大冲击的机器用加速度描述较合理；相反，对于转速较低、无明显冲击的机器，应采用振动位移来描述。
但长期以来全部沿用振动位移描述机器设备振动的大小，主要有下列原因：(1)由于有些设备(如汽轮发电机组)动静间隙很小，为避免振动过大发生动静碰摩，采用振动位移限制振动较采用速度、加速度有效。
(2)支承动刚度一定时，振动位移是转子不平衡力的单值函数，因而采用位移作为转子平衡重量计算依据较采用速度有效。
(3)故障诊断经验证明，采用振动位移描述故障特征和现象，较采用振动速度容易和直观。
(4)由于测量振动的历史原因。
期的振动测量技术，测量位移较测量速度、加速度容易，因此对振动位移建立了明确的直观概念。
尽管目前测量振动速度较测量位移容易实现，但由于上述3个原因，在目前机组振动测量、故障诊断、振动状态评价中有时虽也有采用振动烈度(速度均方根值)，但没有振动位移使用得广泛。
因此对于点检仪来说，测量振动的位移必不可少，对于电厂复杂的机械设备，测量振动的速度、加速度也很有必要。
同时仪器必须有足够的频率响应范围，以满足不同转速机械使用，测量时振动数值一定要稳定。
振动频谱和相位在进行故障诊断时才具有实际意义，点检仪中相位测量和频谱分析一般没有必要。
点检仪的振动测量部分与点检仪器应整体校验，测量部分能全内置最好，有些厂家采用外配振动传感器到点检仪中，导致测量振动时传感器和点检仪测量功能不能同时校验，造成较大误差，因此，在选择点检仪时必须注意这个问题。

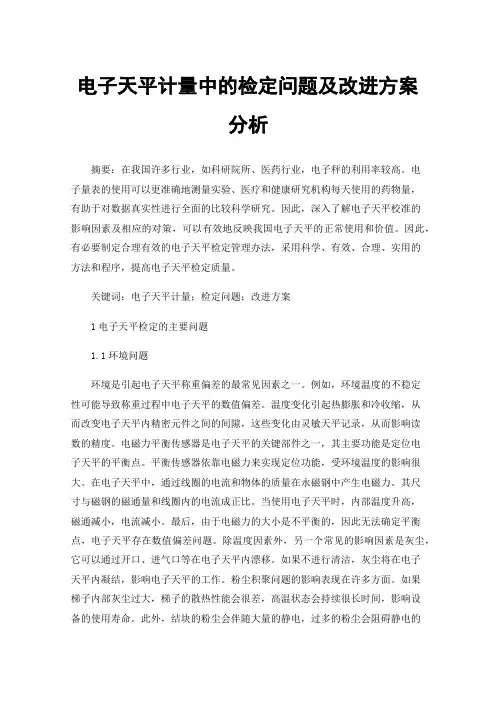

电子天平计量中的检定问题及改进方案分析
电子天平计量中的检定问题及改进方案分析摘要：在我国许多行业，如科研院所、医药行业，电子秤的利用率较高。
电子量表的使用可以更准确地测量实验、医疗和健康研究机构每天使用的药物量，有助于对数据真实性进行全面的比较科学研究。
因此，深入了解电子天平校准的影响因素及相应的对策，可以有效地反映我国电子天平的正常使用和价值。
因此，有必要制定合理有效的电子天平检定管理办法，采用科学、有效、合理、实用的方法和程序，提高电子天平检定质量。
关键词：电子天平计量；检定问题；改进方案1电子天平检定的主要问题1.1环境问题环境是引起电子天平称重偏差的最常见因素之一。
例如，环境温度的不稳定性可能导致称重过程中电子天平的数值偏差。
温度变化引起热膨胀和冷收缩，从而改变电子天平内精密元件之间的间隙，这些变化由灵敏天平记录，从而影响读数的精度。
电磁力平衡传感器是电子天平的关键部件之一，其主要功能是定位电子天平的平衡点。
平衡传感器依靠电磁力来实现定位功能，受环境温度的影响很大。
在电子天平中，通过线圈的电流和物体的质量在永磁钢中产生电磁力。
其尺寸与磁钢的磁通量和线圈内的电流成正比。
当使用电子天平时，内部温度升高，磁通减小，电流减小。
最后，由于电磁力的大小是不平衡的，因此无法确定平衡点，电子天平存在数值偏差问题。
除温度因素外，另一个常见的影响因素是灰尘，它可以通过开口、进气口等在电子天平内漂移。
如果不进行清洁，灰尘将在电子天平内凝结，影响电子天平的工作。
粉尘积聚问题的影响表现在许多方面。
如果梯子内部灰尘过大，梯子的散热性能会很差，高温状态会持续很长时间，影响设备的使用寿命。
此外，结块的粉尘会伴随大量的静电，过多的粉尘会阻碍静电的流动，导致各种各样的结垢缺陷。
例如，显示屏不显示数据，按下按钮后无反应，电子天平变率增大，误差进一步放大。
此外，环境中的气流、振动、湿度等也会影响电子天平的使用和校准。
1.2操作因素在测量、操作、维护和贮存过程中，除应注意的上述人为错误问题和环境因素外，还应特别注意：首先，应注意一定的保护；首先，应注意电子天平上下表面清洁，无灰尘、碎屑，以免出错；其次，测量天平表面的空气应始终保持凉爽干燥，以避免长期被潮湿或有害的硬固体腐蚀天平，影响测量天平的工作效果；第三，在准确称重和测量天平之前，必须严格按照操作规程和标准作业程序进行各种正确的称重操作，并熟悉和掌握各种标准操作规程和技术。
地铁引起的地面振动及其对精密仪器的影响
结论
本研究通过对青岛地铁隧道施工引起地面沉降对建筑物影响规律的探讨，为 有效控制和降低这种影响提供了理论支持。然而，本研究仍存在一定的局限性， 例如未能全面考虑建筑物与地铁隧道之间的相互作用机制、未能涵盖各种类型建 筑物的响应特征等。未来研究可以进一步拓展相关理论和实验研究，考虑更多影 响因素，为地铁隧道施工对建筑物影响的研究提供更为精确的科学依据。
地铁引起的地面振动及其对精密仪 器的影响
目录
01 一、地铁的发展历程 与振动原理
02
二、精密仪器的可靠 性保障
03
三、地铁振动控制存 在的问题
04
四、地铁振动对精密 仪器的影响
05
五、展望未来的发展 趋势
06 参考内容
随着城市化进程的加快，地铁已经成为了现代城市不可或缺的交通工具。然 而，地铁的运行也会引起一系列的地面振动问题，这些振动可能对周边的精密仪 器产生不利影响。本次演示将探讨地铁引起的地面振动及其对精密仪器的影响， 并展望未来的发展趋势。
结论
本次演示对精密仪器环境振动测量和评价方法的研究进行了详细的综述。通 过介绍环境振动的测量方法和评价准则，分析了测量和评价过程中可能出现的误 差和解决方法。本次演示也对当前研究中的空白和需要进一步探讨的问题进行了 阐述。
尽管已经取得了一定的研究成果，但仍然存在许多需要进一步研究和解决的 问题。例如，如何进一步提高振动测量的精度和稳定性，如何将主观评价方法与 客观评价方法相结合，以及如何将精密仪器环境振动测量和评价方法应用于更多 领域等。希望未来的研究者们在这些问题上取得更多的突破，为精密仪器的性能 提高和应用领域的拓展提供更加可靠的技术支持。
二、精密仪器的可靠性保障
精密仪器是指对精度和稳定性要求极高的仪器设备，如高精度测量仪器、科 学实验设备等。这些仪器在设计和制造过程中，需要采取各种措施来确保其可靠 性和稳定性。例如，采用优质的材料和加工工艺，制定严格的质控标准，以及进 行定期的维护和检修等。
精密仪器室对环境条件的基本要求
一、温度精密仪器室对环境温度有着严格的要求。
温度的稳定性对仪器的准确性和稳定性有着直接的影响。
一般来说，精密仪器室的温度控制在20℃~25℃之间是理想的。
过高或者过低的温度都会对仪器的性能造成影响，甚至导致失准。
精密仪器室通常需要配备空调系统或者恒温设备来保证恒定的温度。
二、湿度除了温度之外，湿度也是精密仪器室需要关注的重要环境条件之一。
湿度过高会导致仪器内部零部件的腐蚀和绝缘材料的老化，而湿度过低则会导致静电积累和损坏某些敏感的仪器部件。
一般来说，精密仪器室的湿度控制在40~60之间是最佳的，需要配备湿度控制设备进行调节。
三、洁净度精密仪器室的洁净度要求也极高。
空气中的灰尘、细菌和化学污染物都会影响仪器的精确度和稳定性。
精密仪器室通常需要配备高效的空气过滤设备和洁净室系统来确保空气的洁净度。
四、电磁干扰精密仪器对电磁干扰也非常敏感，因此精密仪器室需要采取一系列措施来避免电磁干扰对仪器性能的影响。
这包括对电磁辐射进行屏蔽、采用电磁防护设备等措施来减少电磁干扰的影响。
五、振动与噪音振动和噪音也是精密仪器室需要关注的环境因素。
振动对一些精密的仪器设备如显微镜、激光设备等可能造成影响，而噪音对实验人员的工作环境和精密仪器的工作稳定性均有一定的影响。
精密仪器室需要采取一系列的隔音和减震措施来降低振动和噪音对仪器的影响。
精密仪器室对环境条件有着十分严格的要求，包括温度、湿度、洁净度、电磁干扰、振动和噪音等方面。
只有严格符合这些环境条件，才能保证精密仪器的正常工作和准确性。
建设精密仪器室时需要充分考虑这些环境因素，并且采取相应的准备工作和设备来满足这些要求。
精密仪器室作为一个高度专业化的实验环境，对环境条件的要求在实验室中是最为严格的。
除了前文提到的温度、湿度、洁净度、电磁干扰、振动和噪音等基本要求外，还有一些其他的要求也同样需要我们重视：6、光线精密仪器室通常需要保持适宜的光线条件，不同的实验设备可能对光照的要求各有不同。
光纤传感器的振动测量技术
光纤传感器的振动测量技术光纤传感器在振动测量方面那可是相当厉害的角色！咱就先来说说这振动测量到底是咋回事。
我记得有一次，我去一个工厂参观，那机器轰鸣，震得整个车间都嗡嗡响。
工人们就特别苦恼，因为机器的振动情况他们很难准确掌握，不知道啥时候就会出点小毛病。
这时候，光纤传感器就派上用场啦！光纤传感器测量振动，靠的就是它那灵敏的“感知神经”。
它能把极其微小的振动变化都给捕捉到，然后转换成我们能看懂的信号。
比如说，当一个物体以微小的幅度振动时，光纤传感器里的光纤就会跟着发生细微的拉伸或者压缩。
光纤传感器的优势可太多了。
首先，它抗干扰能力特别强。
不像有些传统的传感器，稍微有点电磁干扰，就乱了套。
光纤传感器可不怕，在各种复杂的环境中都能稳稳地工作。
而且啊，它的精度那叫一个高。
能精确到啥程度呢？哪怕是像头发丝那么细的振动变化，它都能给你测出来。
再说说它的适用范围，那可真是广泛得很。
从大型的桥梁、高楼大厦，到小小的精密仪器，都能用上光纤传感器来测量振动。
比如说，一座大桥在风的吹拂下会产生振动，要是振动幅度过大，那可就危险了。
这时候，在桥上安装几个光纤传感器，就能实时监测振动情况，提前发现问题，保障大家的安全。
还有啊，在航空航天领域，光纤传感器也是大显身手。
飞机在飞行过程中，各个部件都会产生振动。
通过光纤传感器的监测，可以及时了解部件的工作状态，确保飞行安全。
在实际应用中，为了让光纤传感器更好地发挥作用，还得进行一些精心的设计和调试。
就像给它量身定制一套合身的衣服一样，要考虑到测量的频率范围、灵敏度要求、安装位置等等因素。
总之，光纤传感器的振动测量技术就像是我们的一双超级眼睛，让那些隐藏在振动中的秘密无处遁形。
有了它，我们就能更好地了解各种物体的振动情况，保障生产生活的安全和稳定。
就像我参观的那个工厂，如果早早用上光纤传感器来测量机器的振动，工人们也能省不少心呢！。
振动的危害与评价范本
振动的危害与评价范本振动是指物体或介质围绕平衡位置发生周期性的机械振动运动。
在我们的日常生活中，各种物体和系统都会产生不同形式的振动，例如汽车发动机的振动、建筑物的振动、机械设备的振动等。
然而，长期暴露在高强度振动环境下会对人体和环境造成一定的危害。
本文将讨论振动的危害，并对其进行评价。
一、振动对人体的危害1. 健康危害：(1) 骨骼和肌肉问题：长期暴露在高强度振动环境下，人体骨骼和肌肉组织会受到摩擦和冲击。
这可能导致骨质疏松、关节炎、脊柱畸形等问题。
(2) 神经系统问题：高强度振动还可能对人体的神经系统产生影响，如引起震颤、头晕眼花等症状。
(3) 内脏器官问题：长期工作在振动环境下的人可能会出现胃肠道问题、尿频、排尿困难等内脏器官问题。
(4) 疲劳和压力：振动会增加人体的疲劳感和压力，可能导致精神病、失眠等问题。
2. 心理和社会危害：(1) 工作效率下降：长期受到振动环境的影响会导致工作效率下降，增加工作人员的错误率。
(2) 心理压力：振动会对人体的神经系统产生刺激，从而导致心理压力和紧张感。
(3) 社交问题：长期暴露在振动环境下的人可能会感到疲劳和不适，影响其日常生活和社交活动。
二、振动的评价1. 振动测量和监测：对于振动的评价，首先需要进行振动的测量和监测。
可以使用加速度计、速度计或位移计等仪器来记录和量化振动的强度、频率、加速度等参数。
2. 健康评估：使用健康调查和医学评估技术来评估长期暴露在高强度振动环境下的人的健康状况。
可以通过体检、问卷调查、医学测试等方法来评估其对振动的适应性和症状。
3. 振动标准和法规：各国和地区都有相应的振动标准和法规来规定工作场所和居住环境中振动的允许限值和控制措施。
评价振动危害的时候需要参考和比较相关的标准和法规。
4. 安全措施和减震技术：根据振动的强度和频率特征，采取相应的安全措施和减震技术来降低振动对人体和环境的危害。
例如使用吸音材料、减震装置、隔振设施等来减少振动的传播和影响。
震动测试方案
震动测试方案引言震动测试是一种广泛应用于产品质量控制和可靠性评估的测试方法。
在产品设计和制造的过程中，震动测试可用于模拟实际使用情况下的振动环境，并评估产品在振动环境下的性能和可靠性。
本文将介绍如何编制一份有效的震动测试方案，以确保测试的准确性和可重复性。
1. 目标和背景在编制震动测试方案之前，我们需要明确测试的目标和测试背景。
目标是指测试所要达到的目的，例如评估产品的可靠性、检测产品是否满足特定的振动要求等。
背景是指测试的背景信息，例如产品的使用环境、产品所需承受的振动力等。
2. 测试设备和工具为了进行有效的震动测试，我们需要准备相应的测试设备和工具。
以下是常用的测试设备和工具：•震动台：用于模拟实际的振动环境，具有可调节的振动频率和振动幅度。
•加速度计：用于测量产品在振动过程中的加速度，以评估产品的耐震性能。
•控制器：用于控制震动台的振动频率和振动幅度。
•数据采集器：用于采集和记录测试过程中的振动数据。
•计算机：用于分析和处理采集到的振动数据。
3. 测试方法和步骤为了确保测试的准确性和可重复性，我们需要制定详细的测试方法和步骤。
以下是一般的测试方法和步骤：1.准备测试样品：选择代表性的产品样品作为测试对象，并进行必要的准备工作，例如固定产品样品到震动台上。
2.设置测试参数：根据产品的使用环境和振动要求，设置测试的振动频率和振动幅度。
3.开始测试：启动测试设备，开始进行振动测试。
4.采集数据：使用加速度计和数据采集器，采集产品在振动过程中的加速度数据。
5.分析数据：使用计算机软件对采集到的数据进行分析和处理，例如计算产品的最大加速度、频率响应等。
6.结果评估：根据测试结果进行评估，判断产品是否满足振动要求。
4. 预防措施和注意事项在进行震动测试时，我们需要做好相应的预防措施和注意事项，以确保测试的安全和准确性。
以下是一些常见的预防措施和注意事项：•使用适当的个人防护装备，如安全眼镜和手套。
•确保测试设备和工具的正常运行和维护。
精密仪器环境振动测量和评价方法的研究
动力设备产生的稳态波振动; 人员走动及城市轨道交通 造成的非稳态随机振动; 与精密仪器相连的压缩空气气 源、油泵等辅助设备激励引起的稳态波或冲击波振动等 人工振源; 以及大地脉动、浪涌和风力引起的非稳态随机 振动等自然界振源。环境振动的特点和振级不仅依赖于 激励的大小, 还依赖于土壤、基础、地板和建筑物其他结 构部件所组成的动力系统对振动的滤波效果。
该标准规定关注的频率范 围为 0. 5 H z~ 250 H z。 一般认为优势频率小于 100H z。振动幅值和持续时间 主要取决于振源、振源与敏感设备的距离以及支撑敏 感设备的建筑物构件的响应。用质点速度来评价建筑 物振动参数, 该值在 10- 4 m / s~ 2 @ 10- 2 m / s范围内。
规定三个正交轴时程的振动测量应包括速度变化 量 ( 包括最大值和给定时间段内的平均值 )、持续时间 测量。通过频谱分析获得速度和频率、功率谱密度的 关系曲线。振动分析还应确定特征频率及其峰值。冲 击分析需给 出时程曲线 ( 加速 度、持续 时间和 脉冲波 形 ) , 同时计算冲击响应谱。
该标准内容比较笼统, 并未 给出环境振动测量仪 器的要求和影响量的评价方法, 实际操作困难。
4 环境振动测量和评价方面存在的问题
近年来国内计量技术机构根据客户的需求, 承担 开展了大量实验室环境振动的现场测试, 如新建实验 室环境测试; 光学平台、隔振设备和隔振基础隔振效果
21 6
振 动与 冲击
2010年第 29卷
的测试评价、新研制的隔振装置的验收测试等等, 这种 需求呈逐年上升的趋势, 但是测试方法和评价标准无 技术标准或规程 /规范可依。由于无统一标准, 测试结 果无可比性。如对某单位隔 振基础的测试评价, 不同 单位测量给出了截然不同的结果; 又如地震局某所在 新建振动标准装置实验室选址时, 对三个备选地实地 测试后, 只根据比较相对值大小确定最终选址方案, 无 法给出确切的环境振动值和评价是否符合建设要求。
振动测试仪器
振动测试仪器摘要：振动测试仪器是一种用于测量和分析机械振动特征的设备，它可以帮助工程师和技术人员识别和解决各种振动问题。
本文将介绍振动测试仪器的原理、应用领域和重要性，并提供一些使用这些仪器时的注意事项和技巧。
一、引言振动是一种普遍存在的物理现象，在机械系统中经常出现。
从小型电动机到大型航空发动机，都可能会出现振动问题。
振动不仅会导致机械系统的性能下降，还可能引发设备故障和损坏。
因此，及时检测和解决振动问题对于维护机械设备的正常运行至关重要。
二、振动测试仪器的原理振动测试仪器基于振动传感器和数据采集设备，通过测量和分析机械系统的振动数据来评估其性能。
常用的振动测试仪器包括振动加速度计、振动速度计和振动位移计。
振动加速度计通常用于测量高频振动数据，振动速度计主要用于中等频率范围的振动测量，而振动位移计则适用于低频振动测量。
振动测试仪器的原理是利用传感器将机械系统的振动信号转化为电信号，并通过数据采集设备将这些信号采集和记录下来。
测试仪器还提供了各种振动参数的分析功能，例如振动频率、振动幅值、相位角等。
通过对这些参数的分析，工程师和技术人员可以更好地了解机械系统的振动特性，并判断其是否正常工作。
三、振动测试仪器的应用领域振动测试仪器在许多行业中都有广泛的应用。
以下是一些常见的应用领域：1. 制造业：振动测试仪器可以用于评估制造设备的性能和稳定性。
工程师可以通过测量和分析机械系统的振动数据，检测到可能存在的故障或设计缺陷，从而采取相应的措施来提高产品质量。
2. 能源行业：振动测试仪器可以用于监测能源设备的振动情况，例如发电机组、风力发电机和水力涡轮机等。
通过对振动数据的分析，工程师可以判断设备的工作状态和健康状况，及时发现并修复可能的故障。
3. 建筑工程：在建筑工程领域，振动测试仪器可以用于评估建筑物的结构强度和稳定性。
通过对建筑物振动数据的分析，工程师可以检测到可能的结构问题，比如裂缝、松动等，从而采取相应的措施来确保建筑物的安全。
