DPAS系列直流双电源切换装置介绍
ABB DPT ATS电源自动转换开关
次/min
10
机械寿命
操作次数
次
10000
工作环境温度
℃
- 5 ~ +40
储存温度
℃
- 40 ~ +70
接线端子螺栓拧紧力矩
Nm 2.8
7
8
转换断路器操作力矩
Nm 2
4
重量（不带附件）
2极断路器
kg 7.6
－
－
3极断路器
kg 7.9
10.3
11.5
4极断路器 1）为断路器参数（不包括电动操作机构）。
√
√
－
√
√
√
√
√
√
√
手动 / 自动 / 合Ⅰ/ 双分 / 合Ⅱ
自投自复 / 互为备用
3A / 250Va.c.（28Vd.c.）
≤ 2000
-25 ~ +55
-40 ~ +70
DPT-CB的转换时间
型号
转换动作时间 1)
总动作时间 2)
DPT63 - CB010_C_ _
双电源自动转换开关基础知识
双电源自动转换开关基础知识一、双电源自动转换开关简介它是一种可以在常用电源和备用电源之间进行自动转换的开关。
它是由一个或多个转换开关电器和其他必要的电器组成，用来检测电路，并且当常用电源出现故障时，通过双电源自动转换开关，自动将负载转换到备用电源上，使用电设备能正常运行。
是一种安全可靠、自动化的、使用范围越来越广泛的电气。
二、双电源自动转换开关的特点1、带有发电机气动信号功能，当常用电源故障的时候，双电源自动转换开关的控制器发出启动信号，就会自动启动发电机。
2、机身带有联网接口，可以实现遥控、遥测、遥信、遥调等功能。
3、带有消防控制电路。
当消防控制中心进入控制器，两台断路器都会自动进入分闸的状态。
4、操作电机智能保护，自动转换的参数在外部也可以设定。
5、具有短路、过载保护功能，过欠压、缺相自动转换功能，还有智能报警功能。
6、控制器采用单片机为控制核心，硬件简单，功能强大，而且扩展很方便，非常可靠。
7、两台断路器绝对不会同时合闸，因为断路器之间有可靠的机械联锁装置和电气联锁保护。
8、电机装有安全装置，电机在超出110℃湿度和过电流状态的时候会跳闸，故障次消除后就自动的投入工作。
三、双电源自动转换开关的工作原理当常用电源是正常的时候，功能键处在自动档的时候，备用断路器分、常用断路器合，以保护常用电源接通负载。
微机控制电路会对两路电压进行检测，会对检测结果进行判断，当常用电源任意一相出现故障的时候，双电源自动转换开关就从常用电源转换到备用电源，并在常用电源恢复正常的时候，自动转换到常用电源进行供电。
如果检测出备用电源出现了故障，报警器就会发出警报，提醒用户尽快的检修备用电源，保证上电源能够正常的供电。
四、双电源自动转换开关的工作步骤1、控制器检测出电源故障的信息，给双电源自动转换开关发出指令，指示双电源分断出现故障的那一侧电源。
2、分断了出现故障的那一侧电源之后，控制器继续下一步的指示动作。
这个时候二段式和三段式的下一步动作时不一样的。

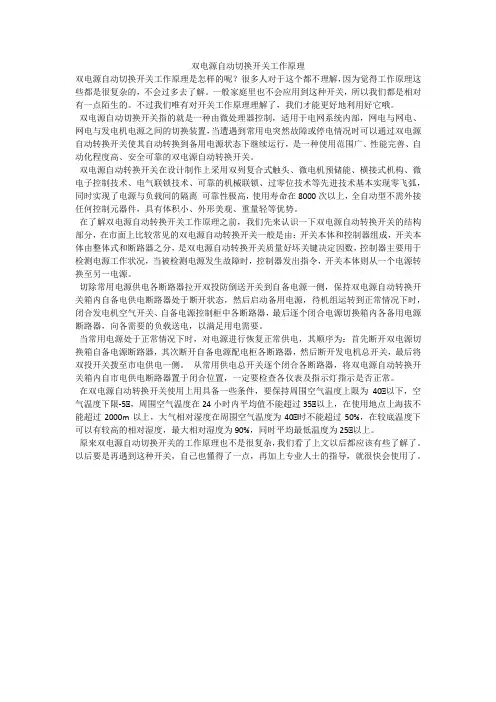

双电源自动切换开关工作原理
双电源自动切换开关工作原理双电源自动切换开关工作原理是怎样的呢？很多人对于这个都不理解，因为觉得工作原理这些都是很复杂的，不会过多去了解。
一般家庭里也不会应用到这种开关，所以我们都是相对有一点陌生的。
不过我们唯有对开关工作原理理解了，我们才能更好地利用好它哦。
双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。
双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。
在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。
切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。
当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。
关于双电源转换开关，你必须掌握的常识！
关于双电源转换开关，你必须掌握的常识！我是阿德，德力西电气e电工的代言人，集帅气、才华于一身的男人。
阿德的电工日志，记录我日常工作中的学习感悟，给你最实用的电工知识干货。
欢迎大家在评论区留言，向阿德提问，与电工朋友们交流学习。
电在造福人类的同时，也让人们已经越来越离不开电了。
想象一下当我们的医院正在做手术、学校正在上课、消防正在救火、化工领域正在作业、机场正在忙碌，假若突然断电，那将带来巨大的不便！因此在一些高层建筑、机房、小区、医院、码头、冶金、化工纺织、国家重点机关单位等不允许停电的场所会设置双电源。
今天，阿德就带大家一起来了解一下何为双电源。
双电源自动转换开关是当一路电源因故停电能够自动切换到另一路电源上的开关电器。
为了确保重要负荷连续、可靠运行，应急电源系统的平稳转换，即系统从常用电源转换到备用电源或从备用电源重新返回至常用电源，是非常必要的。
双电源转换开关的分类按照短路能力可分为：PC级：能够接通和承载，但不用于分断短路电流，双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级转换开关；CB级：配备过电流脱扣器，其主触头能够接通并用于分断短路电流，具备选择性保护，可以对其下路负载进行短路保护；CC级：能够接通和承载，但不用于分断短路电流的双电源转换开关；按照控制转换方式：1、手动操作转换开关电器；2、遥控操作转换开关电器；3、自动转换开关电器；根据不同负载类型对应使用类别一般情况下电机负载选择多用于AC-33系列。
双电源转换开关的选择应用德力西电气CDQ1s PC级双电源自动转换开关，广泛应用于住宅、酒店、写字楼、消防领域，其稳定、可靠、抗干扰能力强能够全面守护供电可靠性与安全性。
1、接线方便，采用两进一出的接线方式，节省成本；2、控制模式多样化，支持手动、自动控制模式，同时可选择自投自复模式自动切换到备用电源，同时当主电源恢复供电，自动再切换回主电源供电。
3、电流规格齐全，支持16A~3200A额定工作电流全覆盖。
双电源切换原理
双电源切换原理在电力系统中，为了保证电力的连续供应和可靠性，常常需要设计双电源切换系统。
双电源切换系统可以在一个电源失效时自动切换到备用电源，从而确保电力系统的稳定运行。
本文将介绍双电源切换原理及其应用。
双电源切换系统由主电源、备用电源、切换设备和控制系统组成。
主电源通常是电网供电，备用电源可以是柴油发电机或UPS （不间断电源）系统。
切换设备包括切换开关、切换电路和切换控制器，用于在主电源故障时将负载切换到备用电源。
控制系统则负责监测电源状态、判断故障并发出切换命令。
双电源切换的原理是通过切换设备实现的。
当主电源正常供电时，切换开关连接主电源和负载，备用电源处于待机状态。
一旦主电源发生故障，控制系统会检测到故障信号并发出切换命令，切换开关会迅速将负载从主电源切换到备用电源，保证负载持续供电。
当主电源恢复正常后，切换开关会再次将负载切换回主电源，备用电源则处于待机状态，等待下一次故障发生。
双电源切换系统的应用非常广泛。
在医院、数据中心、通信基站等对电力供应要求非常高的场所，双电源切换系统可以确保电力系统的可靠性和稳定性，避免因电力故障而导致的损失。
另外，在一些对电力质量要求较高的场合，如实验室、工业生产线等，双电源切换系统也可以提供稳定的电力供应，保障设备正常运行。
为了确保双电源切换系统的可靠性，需要注意以下几点。
首先，选择合适的备用电源，根据负载的特点和要求选择柴油发电机或UPS系统。
其次，切换设备和控制系统的设计和制造要符合相关标准和规范，确保切换过程平稳可靠。
最后，定期对双电源切换系统进行检测和维护，确保设备的正常运行和性能。
总之，双电源切换系统通过切换设备和控制系统实现主电源和备用电源之间的自动切换，确保负载持续供电。
在需要高可靠性和稳定性的场合，双电源切换系统可以起到关键作用，保障电力系统的正常运行。
因此，在设计和应用电力系统时，应充分考虑双电源切换原理及其应用，以确保电力系统的可靠性和稳定性。

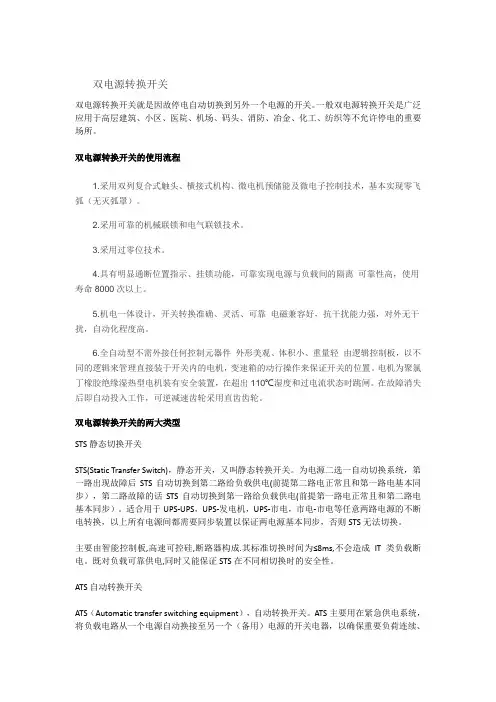

双电源转换开关
双电源转换开关双电源转换开关就是因故停电自动切换到另外一个电源的开关。
一般双电源转换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
双电源转换开关的使用流程1.采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）。
2.采用可靠的机械联锁和电气联锁技术。
3.采用过零位技术。
4.具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上。
5.机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程度高。
6.全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置。
电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸。
在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。
双电源转换开关的两大类型STS静态切换开关STS(Static Transfer Switch)，静态开关，又叫静态转换开关。
为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电(前提第二路电正常且和第一路电基本同步），第二路故障的话STS自动切换到第一路给负载供电(前提第一路电正常且和第二路电基本同步）。
适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换，以上所有电源间都需要同步装置以保证两电源基本同步，否则STS无法切换。
主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。
既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。
ATS自动转换开关ATS（Automatic transfer switching equipment），自动转换开关。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
双电源手动自动转换原理
双电源手动自动转换原理
在电力系统中，为了保障供电的可靠性和稳定性，往往需要设置备用电源。
在现代化的电力系统中，备用电源一般采用双电源供电方式，即主电源和备用电源同时供电，当主电源发生故障或失效时，备用电源立即接管，以保障系统正常运行。
双电源手动自动转换装置是一种用于实现主备电源切换的装置，它能够在主电源失效时自动切换到备用电源，同时也可以手动进行切换。
其原理可以简单地概括为：通过控制主电源和备用电源之间的切换开关，实现电源的切换。
在手动切换方式下，人工操作切换开关，将电源切换到备用电源；在自动切换方式下，通过采用自动控制装置，当主电源发生故障或失效时，自动切换到备用电源。
在实际应用中，双电源手动自动转换装置不仅可以应用于电力系统，还可以应用于其他领域，如通信、计算机、铁路、石油、化工等行业。
其应用不仅可以提高系统的可靠性和稳定性，还可以避免因为电源故障造成的损失和事故发生。
- 1 -。
聊聊双电源转换的那点事
聊聊双电源转换的那点事双电源转换的使用在工业领域越来越平凡了，在一些重要的用电场合，是必不可少的功能。
前段时间，我接连接到了到好几个项目，都涉及到上电源转换的问题。
因此，今天我想跟大家来一起了解、交流一下。
一、双电源自动切换开关双电源转换开关实际上就是双电源转的一个电气设备，它分为ATS转换开关和STS转换开关，ATS开关也叫自动转换开关，STS开关也叫静态转换开关。
1、ATS转换开关ATS也称ATSE（是Automatic Transfer Switching Equipment 的英文缩写），自动转换开关。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行，ATS为机械结构，转换时间为100毫秒以上，会造成负载断电。
适合照明、电机类负载，其中负荷开关派生的自动转换开关采用双列复合式触头、传动机构、微电机预储能、以及微电子控制技术，基本实现了零飞弧，驱动电机为聚氯丁橡胶绝缘湿热型电机，装有安全装置在超出110℃温度和过电流状态时自动跳闸，待故障消失后即自动投入工作，很大程度保证了开关寿命。
如施耐德WTS自动转换开关。
自动双电源转换开关根据他的性能和特点又分为PC级和CB级。
1）PC级： PC级双电源自动切换开关能够接通、承载、但不用于分断短路电流的双电源，双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关，不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
如上面我们提到的WTS自动转换开关就为PC级。
2）CB级：CB级双电源自动切换开关配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流，双电源应选择仅具有短路电流脱扣器的断路器作为执行器则属于CB级自动转换开关，具备选择性的保护功能，能对下端的负荷和电缆提供短路保护，其接通和分断能力远大于使用接触器和继电器等其他元器件。
消防系统双电源自动切换原理
消防系统双电源自动切换原理消防系统是现代化建筑中必不可少的设备之一，为了保证系统的稳定运行，防止突发事件给人员和财产带来严重损害，消防系统需要配备双电源自动切换装置。
本文将介绍消防系统双电源自动切换原理。
一、双电源自动切换的概念及作用双电源自动切换，指在电力系统正常供电时使用主电源，当主电源发生故障或中断时，自动切换到备用电源供电的装置，用于保证消防系统及时正确地进行处理，从而达到减少火灾损失的效果。
通过双电源自动切换，消防系统可以得到深度保障。
二、双电源自动切换装置的结构组成1、主电源部分：包括电源输入、主接触器、欠压保护、级联保险丝、电动机控制保护等组成。
3、控制系统部分：包括主控制器、备份控制器、交流和直流电源、指示灯、控制线路等组成。
在正常供电情况下，主电源直接带动消防泵工作，同时备用电源处于待机状态。
当主电源故障或中断时，主接触器自动断开，同时级联保险丝起保护作用，主控制器感应到信号立即采用控制电路，使备用电源电磁接触器闭合。
再利用电磁接触器带动备用电源，并切换到备用路供电，保证消防泵继续工作，保证安全。
1、双电源自动切换装置必须经过验收合格才能使用，其安装应符合规定和标准。
2、在正常情况下，主电源和备用电源均要保持良好的供电状态，以保证消防系统稳定运行。
3、双电源自动切换装置应经常进行检测和维修，以保证其正常工作。
4、在使用双电源自动切换时，一旦发现故障应及时处理，保证安全。
总之，消防系统双电源自动切换起到了保证消防系统正常、稳定、长时间工作的柱石作用，是现代高品质建筑的关键。
在保证消防设备的安全可靠性、实用性等方面，我们还需继续深化探讨，并积极借鉴国际上的先进经验和技术，以提高消防设备的安全可靠性和实用性，为保障人民生命财产安全做出更大的贡献。
双电源自动切换开关的原理说明
