山特ups电源3c20k使用说明

山特3C20K方案书

一、山特公司简介1、公司简介山特电子（深圳）有限公司是专业从事不间断电源（UPS）开发、生产及经营的国际性厂商。

在中国的北京、上海、深圳、沈阳、成都、武汉、西安已设立7家分公司，生产基地设在广东深圳，产品范围从后备500VA到在线640kVA大功率并机系列，能满足不同行业用户的需求。

永不妥协的品质是山特成为市场领导者的基础。

作为最早进入中国市场的知名UPS厂商，山特公司已通过ISO9000国际质量标准认证和ISO14000环境管理体系认证，产品通过泰尔认证、国家广电总局入网认证等多项行业认证。

不断创新的技术是山特追求的目标。

设立于深圳的电源研发中心，有世界一流的研发条件，拥有500多位研发人员，其中80％具有本科以上的学历，10％具有高级技术职称。

强大的研发能力，保证了山特产品的先进性和创新性，并能不断推出更具市场竞争力的机种，满足用户对UPS高可靠性和高智能化的需求。

目前，世界上最高功率密度的UPS产品由山特公司制造。

山特还是率先将IGBT功率元件及高频PWM技术引入UPS行业的厂商。

这些技术的应用，从根本上提升了UPS的性能和稳定度。

规范高效的服务是山特的核心竞争力。

山特一直把建立规范化的服务体系，为客户提供及时、高效的技术支持保障作为重点，在深圳设立了客户服务中心，全国分布有33个直属服务站、84家服务网点。

200多名通过专业培训的技术工程师，正时刻准备响应客户的需求。

特约经销是山特在中国的主要销售模式，全国现已有近百家特约经销商。

强强联手，是共同发展的根本。

山特公司进入中国二十多年，凭借雄厚的技术研发实力，可靠的产品品质，完备、快捷、高效的售后服务体系，得到了国内各行业用户的一致肯定，产品已广泛应用于政府、金融、电信、电力、交通、科研院所、制造业及军队等行业，数以千万的用户正在依靠山特UPS 为其设备提供安全、可靠的电源环境。

2、公司理念■公司定位专业从事开发、生产与经营最可靠的、安全易管理的不间断电源（UPS）产品；我们的成功源自于不懈地提升产品品质，并以优质、高效的服务帮助客户构建安全的电力基础，提高客户生产力；■使命永不妥协的品质---- 始终致力于制造最安全、最可靠的UPS；不断创新的技术---- 创造世界最优秀、最具创新性的产品；规范高效的服务---- 提供最专业、最高效的服务，力求客户满意；■核心价值观诚信服务品质专业创新3、发展历程2007年“山特”品牌被认定为“中国驰名商标”;蝉联“广东省名牌”2006年成立上海电力电子研究所，从事UPS专业前瞻性研究2005年通过ISO14001-2004环境管理体系认证，中国电源学会交2004年山特UPS被授予“广东省名牌产品”2002年通过ISO9001:2000国际质量体系认证，推出模块化概念UPS（ARRAY系列）2001年开发生产3相大功率UPS(3C3系列)1999年山特UPS荣获“国家重点新产品奖”通过ISO9002国际质量体系认证1998年山特UPS荣获“深圳市科技进步奖”全面启动“服务直通车”——产品三年保修，全国联保、定期巡检客户提出要求，市内24小时、市外48小时的及时响应制度1997年陆续成立北京、上海、广州、成都、武汉、沈阳、西安7大分公司及21个直属服务站1992年与台湾飞瑞股份有限公司合并，山特电子（深圳）有限公司成立1990年产品通过香港销往东南亚地区1988年开发生产在线式不间断电源1987年将UPS电源制造技术引进到中国，研发生产后备式在线式不间断电源1984年山特集团（SANTAK CORP）成立4、荣誉证书城堡系列2005年中小企业推荐优秀产品奖ARRAY系列2005年中国优秀UPS产品奖IT渠道中小功率销量冠军中国电源行业诚信企业深圳市科技进步二等奖国家重点新产品二、山特3C20KS技术特点山特城堡系列C6K(S)~3C20KS并联冗余采用双转换纯在线式的架构，是最能有效解决所有电源问题的最佳架构设计。

山特UPS操作与维护说明

附录3UPS操作与维护说明外型及符号说明操作说明1、开关机键开关机键的主要功能为：开机：按开关机键1秒以上即可开机，开机成功UPS会发出一声鸣叫。

关机：当UPS处于市电模式、电池模式时，按开关机键1秒以上即可关机.清除故障：按开关机键3秒以上即可清除故障状态。

2、功能键功能键的主要功能为：电池自检：在市电模式下，按功能键2秒以上可启动电池自检，执行电池自检操作。

电池模式下的消音：按功能键2秒可消除电池模式下的告警声，再持续按功能键2秒以上，告警音恢复。

旁路模式下的消音：按功能键2秒可消除旁路模式下的告警声，再持续按功能键2秒以上，告警音恢复。

所有模式下的消音：持续按功能键10秒以上实现静音功能，再持续按功能键10秒以上，告警音恢复。

按键音与电池放电截止电压告警声（一秒一叫）不在静音范围内。

3、LED指示灯包括故障指示灯、负载/电池容量指示灯、旁路指示灯、市电指示灯、逆变指示灯、电池指示灯。

开机操作开机操作分为：接市电UPS开机和未接市电UPS直流开机。

1)接市电UPS开机接通市电，持续按开/关机键1秒以上，UPS进行开机。

开机时UPS会进行自检。

时，面板上负载/电池容量指示灯会全亮，然后从右到左逐一熄灭，几秒钟后逆变指示灯亮，UPS已处于市电模式下运行。

若市电异常，UPS将工作在电池模式下。

2)未接市电UPS直流开机无市电输入时，持续按开/关机键1秒以上，UPS进行开机。

开机过程中UPS动作与接市电开机时相同，只是市电指示灯不亮，电池指示灯会亮。

2.关机操作关机操作分为：市电模式、电池模式1)市电模式下UPS关机持续按开/关机键1秒以上，UPS进行关机。

若用WinPower设置市电逆变关机UPS转待机模式，UPS无输出电压，若市电正常连接，市电灯亮，若市电断开，10s后面板上负载/电池容量指示灯会全亮并逐一熄灭，最后面板无显示，UPS无输出电压。

2)电池模式下的UPS关机持续按开/关机键1秒以上，UPS进行关机。

美国山特SAGTAR_3C20KS使用手册

SAGTAR_3C20KS使用手册设备图使用前说明：请遵守本手册所述的所有警告事项和操作指示。

请将本手册存放在适当的位置，以便在进行安装之前详阅以下注意事项。

在操作本产品之前，请务必详阅所有安全事项和操作指示。

1.安全性和电磁兼容性(EMC)相关注意事项请先详阅使用手册和安全指示后’再安装及使用本产品！1-1.运输和贮存1）、在需要搬运本台UPS系统时，务必先以原包装材料包好，以防止扑减缓总外的冲撞。

2）、此UPS产品存放的场所必须是干燥且通风良好。

1-2.准备1）、本UPS系统在由寒冷环境直接送入室内等温暖环境时，可能会有结露情形。

此时，务必等到完全干燥后，才可进行安装。

为此，在移至安装场所后，请至少放置2小时，让UPS适应该坏境后再进行安装。

2）、本UPS系统绝不可安装在附近有水或充满湿气的环境。

3）、本UPS系统绝不可安装在阳光直晒或附近有加热器类设备的场所。

4）、绝不可阻塞或遮蔽本UPS外壳上的通风孔。

1-3.安装1）、绝不可将可导致本UPS过载的设备(如大功率电机类设备)连接到本UPS的输出端。

2）、电源线等线路在布线时应避开会遭到踩踏或发生绊倒的地方。

3）、不可阻塞或遮蔽此UPS外壳上的通风孔。

本UPS安装的场所必须通风良好，并且确认UPS主机周围有足够的通风空间。

4）、本UPS设有接地端子，用于在系统安装完成之后，供外接的UPS电池箱连上而构成等电位接地。

5）、本UPS仅能由专业维护人员进行安装。

6）、建筑系统应提供短路保护装置。

7）、建筑系统应配置集总紧急开关以便需要时及时切断UPS对所有负载的供电。

8）、UPS与建筑系统做配线连接前需先将UPS接地。

9）、安装和配线必须符合当地的电力法律、法规。

1-4.操作1）、不要断开UPS的接地电缆或建筑系统的接地电缆，否则UPS系统和所连接负载的保护接地将失效。

2）、UPS的特点是自身含有内部电池，所以即使UPS未与任何建筑物配线系统做连接，其输出端子台仍可能带电。

在线分析山特UPS说明书

1
1-4. 操作使用
无论何时绝不可断开 UPS 的接地线或市电连接端子，以免包含对此UPS系统和负载设备的接地保护失效。
3. 使用操作........................................................................................................................................ 10
3-1. 按钮操作 ..................................................................................................................................... 10 3-2. LED 指示灯和 LCD 面板 ................................................................................................................ 10 3-3. 警音 ........................................................................................................................................... 13 3-4. 单独使用一具 UPS........................................................................................................................ 13 3-5. 并联操作 ..................................................................................................................................... 15 3-6. LCD 显示器上的缩写 .................................................................................................................... 17 3-7. LCD 设定 ..................................................................................................................................... 18 3-8. 运作模式/状态之说明 ................................................................................................................... 23 3-9. 错误码 ........................................................................................................................................ 28 3-10. 警告用指示器............................................................................................................................. 29 3-11. 警告码 ...................................................................................................................................... 29

SANTAK-山特中小UPS使用说明指南

SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

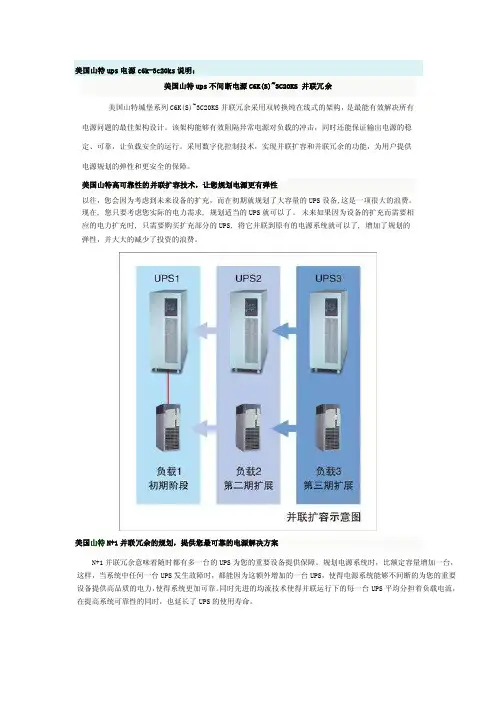

★美国山特ups电源c6k-3c20ks说明

美国山特 ups 完备的监控通讯功能
提供了 RS-232、智能插槽(Intelligent Slot)等监控通讯接口。用户可以选购山特 AS400 卡，以提供 IBM AS400 标准通讯信号，来作 Remote Display，包含声音报警及灯光显示等监控功能。或选购山特 WebPower 智能监控卡，通过 Internet 国际互联网进行全球化管理，或者通过 SNMP 网管，实现集中监控及远程监控等功能。
超宽广的输入电压范围，在各种恶劣的电力环境下都为您的贵重设备提供最完善的保护。
接近 90%的满载运转效率，有效的为您节省电费支出。
强大的抗干扰能力，符合 IEC61000-4 对于抗电磁干扰的要求，能有效的杜绝电网上的杂讯、高压、突波，给您的设备提供一个干净的电力环境。
其他各项优异的技术指标，让您以经济的价格，享受高档的品质。美国山特 ups 智能电源监控管理软件 WinPower2003
(mm*mm*mm)
重量
90
35
93
38
39
55
55
(净重)kg
美国山特符合国际 EMC 安全规定 IEC61000-4-2(ESD): 抗静电能力 IEC61000-4-3(RS): 抗辐射干扰能力 IEC61000-4-4(EFT): 抗电源脉冲干扰能力 IEC61000-4-5(Surge): 防雷击/突波能力
以 3C3-20KS 为例，主机的占地面积 ( foot-print ) 只要约 1/4 平米，高度只有约 1 米，如此小的体积可以占用很小的空间。在寸金寸土的大城市写字楼中,所需占地成本最低。美国山特 ups 在线维修的设计，即使维修也不需要断电只要将 UPS 转到维修模式，您就可以在持续供应负载电力的状况下安全的进行在线维修；如果您做了 N+1 并联冗余的规划，即使在维修的时候市电发生中断，您的贵重设备也能得到不间断的高品质电力供应。美国山特 ups 贴心的功能设计，让您更方便的使用直流启动功能，让您在没有市电供应的情况下，也能使用 UPS。定时开关机的功能，免除您因为忘记启用 UPS 而招致的损失。远程监控功能，实现无人化的目标。强大的充电功能，不但方便您对备用时间的延长，智慧型的充电方式更使得电池的寿命得以延长，节省开支。自动重启动功能，使您在 UPS 备用关机后不必亲身为 UPS 开机。还有其他许许多多的贴心设计，为您的工作带来更多的便利。美国山特 ups 优异的技术指标，让您用得更安心一直以来，山特的产品都是遵循着国际间最严格的设计规范，让您得以享有最高品质的产品性能。接近 1 的输入功因，大幅度的减少了对市电电网的污染，提高电网的利用率，是真正的绿色电源。

美国山特(STPOWER)UPS用户手册

不间断电源系统-upsC6K(S)/C10K(S)/3C10KS/3C15KS/3C20KS 使用手册目录1.简介1.1系统及型号说明1.2常用符号说明1.3外观1.4产品规格与性能⏹一般规格⏹电气性能⏹工作环境2、安装说明2.1拆箱检验2.2输入、输出电源线及保护接地安装2.3长效性外接电池操作程序2.4并机操作3.操作与运行3.1操作3.2运行模式4.电池维护与保养5.处置电池注意事项6.故障排除附录一板指示灯说明附录二板等号显示与工作状态对应表附录三修保保证1.1系统及型号说明本系列UPS 是一种先进的在线式正弦波不间断供电系统，带有旁路维修开关，具有并联冗余的功能，可以为您的精密设备提供可靠、优质的交流电源，其适用范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。

由于它的在线式设计，不同于后备式UPS ，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。

在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电。

若过载情况消除，UPS 会自动转回到逆变器供电状态。

本手册适用以下型号于CASTLE系列产品：（1）C6K/ C10K：内置电池的标准机型。

以下简称6K/ 10K（2）C6KS/ C10KS：可外接电池的长效机型。

以下简称6KS/ 10KS（3）3C10KS：三相输入单相输出可外接电池的长效机型。

以下简称三相10KS （4）3C15KS：三相输入单相输出，可外接电池的长效机型。

以下简称三相15KS （5）3C20KS：三相输入单相输出，可外接电池的长效机型。

以下简称三相20KS 以上任意一种机型，又分标准版和专业版两种供用户选择，专业版相对标准版增加了EPO开关、手动旁路维护开关。

1.2常用符号说明符号及其含义符号含义符号含义提示注意保护接地高压危险报警消除│打开主机过载指示O 关闭主机电池较热待机或关闭主机循环交流勿与杂物一同放置直流1.3 前后面板示意图前面板1.4产品规格与性能2.1拆包检验（1）打开包装，包装内应有：UPS一台UPS使用手册一本若是6KS,还带有一条UPS至电池柜的电池连接线（2）检查UPS是否在运输过程中损坏，如发现损坏或部件缺少，请勿开机，立即通知承运商和经销商。

山特ups使用说明

面板指示灯说明各指示灯含义如下图所示(从上向下排序)：图2-7 面板显示部分图示2 旁路指示灯亮表示负载电力直接由市电提供。

3 逆变指示灯亮表示负载电力由市电或电池经ups提供。

4 电池指示灯长亮表示负载电力由电池经ups提供。

5 故障指示灯亮表示ups发生异常状况。

6 负载指示灯(电池容量指示灯)：此灯为条形显示。

表示负载大小(电池容量)百分比。

市电模式下电池模式下运行模式1. 市电模式市电模式下运行的面板指示如下图3-1所示，此时市电指示灯与逆变指示灯会亮，负载指示灯会根据所接的负载容量大小点亮。

1)若市电指示灯闪烁，表示零、火线接反，ups仍工作于市电模式。

若同时电池指示灯亮，表示市电的电压或频率已超出正常范围，ups工作在电池模式下。

2)若负载指示灯超过100％，它提醒您接了过多的负载，蜂鸣器会半秒叫一次，您应将非必要负载逐一去除，直到ups负载量小于100%。

3)若电池指示灯闪烁，则表示ups未接电池或电池电压太低，此时应检查电池有否连接好，并按开机键1秒进行电池检测。

确定连接无误，可能为电池故障或老化，请参见第六章异常状况处理表。

若接发电机，需按以下步骤运行：启动发电机，待其运行稳定后将发电机的输出电源接到ups输入端(此时要确定ups为空载)，然后按开机程序启动ups。

ups启动后，再逐个连入负载。

建议以ups两倍容量来选择发电机容量。

2．电池模式电池模式下运行的面板指示如下图3-2所示，此时电池指示灯与逆变指示灯亮。

若接入异常之市电，市电灯会同时闪烁。

电池容量指示灯会根据电池容量的大小点亮，注意市电模式下的负载指示灯会作为在后备时间内的电池容量水平指示。

1)在电池模式运行时，蜂鸣器每隔4秒鸣叫一次，若此时持续按开机键1秒以上，ups执行消音功能，蜂鸣器不再鸣叫报警，再持续按开机键1秒以上，报警恢复。

2)当电池容量减少时，发光的电池容量指示灯数目会减少，当电池电压下降至预警电位时(此时可保持大于2分钟的备用时间)，蜂鸣器每秒鸣叫一次，提示用户电池容量已不足，应抓紧进行负载操作并逐一去除负载。

SANTAK-山特中小UPS使用说明指南

SANTAK-山特中小UPS使用说明指南SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

UPS及电源使用指南

UPS及电源使用指南作者：徐军UPS及电源使用指南山特3C10K/15K/20K在产品设计上有哪些特色？1、输入端电压（304VAC—478VAC）及频率（46.5HZ—55HZ）容许范围更加宽广，更能满足市电质量欠佳地区的需求，延长了电池寿命（避免电池经常放电）。

2、超载能力极强（110%--130%超载承受时间可达10分钟）可避免因瞬间超载转由旁路供电，一旦市电电压偏高，造成负载损。

3、直流冷启动功能：无市电情况下，可正常由电池开机。

4、可手动检测电池组是否正常，避免一旦市电中断、电池故障，造成断电所引起之软、硬件受损。

同时可在线维修，即不中断输出而对故障UPS进行检测。

5、可随时进行双机热备份，提高UPS可靠度。

6、配合山特监控软件，可做智能化电源管理。

7、输入端采用三相电源，避免三相不平衡，影响其他共用同一电源之任何设备。

输出端采用单相供电，易于负载分配（不需考虑三相平衡问题）。

8、采用CPU控制，相对提高信息量，简化UPS电路设计，加速反应控制，降低UPS 故障率。

9、产品标准化，易于备料、检修。

10、加Webpower卡可实现远程管理UPS。

UPS在使用过程中，应注意什么事项？1、电池3~6个月充、放电一次。

2、不要过载运行。

3、工作的环境温度及湿度符合产品使用手册之要求。

4、放置UPS的区域必须能良好通风、远离水、可燃性气体和腐蚀剂。

5、应保持UPS的进风孔与风扇出风孔通畅。

详细事项请参见产品使用手册。

何谓“标准型”及“长效型”UPS？标准型UPS指单台UPS已内置小容量电池（装在主机机箱内），断市电后供电时间较短（满载下仅几分钟）。

而长效型UPS则是外配大容量电池，需另用电池箱安装在UPS主机机箱外，供电时间长短由0.5小时到8小时不等，依用户需要而配置。

换句话讲，标准型UPS是厂商已设定好放电时间的UPS；而长效型UPS则是由客户自己选定放电时间的UPS。

电池怎样保养，正常寿命是多少？1、正常时，电池每隔3~6个月充、放电一次，放电后标准机的充电时间应不少于10小时。

山特UPS并机操作

3C20KS主机（UPS）并机操作
操作/维护说明
并机前，需对单机调试：
1. 闭合单台电池开关，按开机键一秒，UPS主机风扇转动，单台UPS此时进入自检状态，UPS电池灯会亮，冷启动开机成功。

2. 确定电源配接正确，UPS冷启动开机后，先闭合单台UPS输入开关，此时，逆变器灯会亮，UPS输出（OUTPUT）也会亮，电池在市电模式下运行正常！
3. 按下OFF键关闭UPS，断开电池开关，断开市电开关。

此时，确定单台UPS运行正常，并已关机，请按以上操作，对第二台UPS 进行上电调试，无任何问题，开始并机操作！
并机操作：
1．已遵循以上单机调试要求：
2. 开机：
a.闭合两台UPS的输入开关，电池开关，此时UPS主机面板上市电灯亮;
b.按下单台UPS开机ON键4S，两台UPS此时同时开机，逆变指示灯，输出指示灯亮。

测量两台UPS输出电压正常，闭合两台UPS的输出开关，UPS开机操作成功！
3.关机：
逆变状态下依次关机，首先对负载进行保存，然后断开两台UPS输出开关。

依次对机器进行关机动作（按下两台UPS的OFF键），当最后一台机
器完成关机动作时，各台机器同时关断逆变器而转至旁路状态。

此时，断开UPS电池开关，断开输入开关，关机操作结束！
维护：
1. 正常时（UPS很少后备供电的情况下），电池可每到4至6个月充，放电一次，放电至关机后连续充电，且标准充电时间不少于12个小时。

请注意必须带上百分之五十以上的负载进行放电，以保持电池的寿命。

2. 请每隔一个月对UPS主机的风扇口灰尘进行清扫一次，以保证UPS充分散热（切勿用湿抹布，用毛刷即可！）。

山特UPS操作说明

2、当前状态为UPS电池供电，市电未接入；左边5个指示亮代表电池量，指示亮就会慢慢随着电池量减少而减少，剩下一个黄灯时需发电或关闭负载设备
3、当前状态为市电供电如果电池指示灯也在闪：表示电池故障，检查电池柜空开是否正常或是电池已老化需更换,UPS主机故障；
4、当前表示该UPS主机处于旁路状态或是没有开机需重新检查下线路连接状态后按电源键重新开机；
当市电供电时为负载量指示灯，灯数越多负载则越重；当电池供电时为电池量指示灯，灯数越少则表示电池量越低；
UPS常见故障说明
1、市电灯没亮表示UPS没有市电接入
1）检查市电输入总空开确认是否有电，然后检查UPS主机后面输入空开是否打开； 2）如果市电灯在闪表示市电接入异常（电压过高或过低）：请专业人员或电工Байду номын сангаас查市电；
泉州 6KVA 1小时控制面板
UPS设备晋江 3 KVA 1小时
电池空开
UPS 主机
市电输入空开
UPS输入输出接口
UPS电池
UPS配电
市电至UPS （UPS输入）
弱电井
UPS至设备（UPS输出）
会议室
UPS各指示器说明
正常工作中的UPS指示亮 1）电源开关键上方指示灯为市电指示亮 2）电源开关与功能按键中间下方指示灯为电池指示灯 3）电源开关与功能按键中间上方指示灯为UPS旁路指示灯 4）功能按键上方指示灯为UPS输出指示灯 5）左边5个指示亮分别为负载量和电池量指示灯；

山特C6KS~C20KS用户手册

感谢您使用山特产品！请严格遵守本手册和机器上的所有警告及操作说明，并妥善保管本手册。

在没有阅读完所有的安全说明和操作说明以前，请不要操作本机。

严正声明监管码声明为了切实保障您的用电安全，帮助您购买到真正的山特UPS，请注意以下事项：1. 认准山特注册商标：、。

2. 山特电子（深圳）有限公司在中国从未以任何形式授权委托其它公司生产UPS。

3. 山特所有产品机身上均贴有“电子监管码”（“电子监管码”是国家质检总局为打击假货推行的一种产品身份识别码）。

4. 消费者可以通过以下途径对产品电子监管码进行查验，并可通过“中国产品质量电子监管网”平台进行投诉、举报。

查询方式：网站查询：登陆（中国产品质量电子监管网），输入监管码进行查询。

电话查询：95001111（未开通地区可拨打114）。

短信查询：将监管码发送至106695001111（移动、联通均可）。

如有疑问，可以拨打电话95001111或登陆点击“消费者通道”进行举报投诉。

产品以实物为准。

请到山特网站下载最新版本的产品说明书。

安全注意事项操作安全1. 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用。

并请妥善保存说明书。

2. 操作时，请注意所有警示标记，并按要求进行操作。

3. 避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。

4. 本设备不能安装在靠近热源区域，或有电暖炉、热炉等类似的设备附近。

5. 放置UPS时，在其四周要留有安全距离，保证通风。

安装时，请参照说明书。

6. 清洁时，请使用干燥的物品进行擦拭。

7. 若遇火警，请正确使用干粉灭火器进行灭火。

若使用液体灭火器会有触电危险。

电气安全1. 上电前，请确认已正确接地，并检查接线和电池极性的连接正确。

2. 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全停机，否则输出端仍可能带电，有触电的危险。

3C3系列说明书

极小的安装空间:以3C3-20KS为例，主机的占地面积( foot-print )只要约1/4平米，高度只有约1米，如此小的体积可以占用很小的空间。在寸金寸土的大城市写字楼中,所需占地成本最低。
完善的N+X并机功能:无需特别机种，或是使用庞大的并机柜，只要每台3C3 UPS加装一块并机卡，就可以最多并接8台3C3 UPS，而且是直接将每台UPS输出并接在一起的真正并机，因为每一台都可以并机，而且不需要并机柜，所以就并机的弹性，时间或进度的配合，都是最方便的。同时每台UPS都是均流输出，所以非常适合使用在N+X冗余应用，或是扩充容量的应用上。
PPVIS接口提供给专业技术人员使用，透过PPVIS技术人员可以对UPS进行更深入的参数设置，满足少数用户的特殊使用。也可以经由PPVIS使技术人员获得进一步的UPS工作参数资料，对于UPS的状况可以更清楚的掌握
技术参数
型号
3C3-20KS /-ISO*
3C3-30KS /-ISO*
3C3-40KS /-ISO*
功率因数
0.95以上
隔离
否/是
输
出
电压
380VAC/220VAC（3Ф4W）
功率因数
0.8
电压稳定度
± 1%
非市电同步频率稳定度
± 0.1%
不平衡负载100% Nhomakorabea过载120% 10min，150% 30s
电
池
标称电压
384VDC
额定充电电压
432VDC
环
境
工作温度
0℃~40℃
储存温度
- 25℃~+55℃
此外，为提高维修保养的方便性，与兼顾成本、可靠度的考虑，3C3是采用类模块化的设计，将每相的功率部份，整合在同一块PC板上，但又不是全模块化的高成本及多接触点的设计，接触点一多，可靠度自然可能降低，因此，3C3扬弃全模块化的设计，而采用类模块化的设计。

山特说明书

山特ups电源C1K-3C20Ks_指示灯表示的含义山特ups电源C1K-3C20Ks_指示灯表示的含义1#~10# LED 指示灯：1# 故障指示灯： UPS 出现告警或者故障时亮，呈红色。

2#~6# 负载电池容量指示灯：表示负载容量或电池容量，在市电模式下仅表示负载容量，在电池模式下仅表示电池容量。

7# 旁路指示灯： UPS 经旁路为负载供电，旁路指示灯亮，呈橙色。

8# 市电指示灯： UPS 接通市电后，市电指示灯亮，呈绿色。

9# 逆变指示灯：市电进入 UPS电源后经逆变处理后为负载供电，逆变指示灯亮，呈绿色。

10# 电池指示灯：市电异常，由电池为负载供电，电池指示灯亮，呈橙色。

11#~12# 负载电池容量指示图：11# 负载容量指示图标，从右到左对应 6# → 2# 指示灯点亮个数增多，负载容量递增。

12# 电池容量指示图标，从左到右对应 2# → 6# 指示灯点亮个数增多，电池容量递增。

按键：13# 开关机：控制 UPS 的开启和关断。

14# 功能键：静音（旁路和电池模式下长按 2 秒以上）；电池自检（市电模式下长按 2秒以上）。

山特UPS电源参数顺序：自上而下，红灯为1号灯，黄灯为2号灯，依次类推至6号灯故障含义：1-2号灯亮，并伴有长鸣超载1-3号灯亮，并伴有长鸣充电器故障1-4号灯亮，并伴有长鸣BUS电压异常1-5号灯亮，并伴有长鸣逆变异常1-6号灯亮，并伴有长鸣温度过高1-2-5灯亮，并伴有长鸣输出短路1-2-6灯亮，并伴有长鸣风扇故障或辅助电源故障不知道你那个是什么牌子的我的是第一个绿灯交流输入灯第二个红灯电瓶逆变灯第三个橙色电瓶充电或过载灯最后一个没亮过是提示要更换电池了充满电会自动断开一般为8-10 闲置不用时一个月充一次电尽量空冲（不带负载）三个月放一次电然后再充1.电源线连接方法和注意事项UPS电源的输入插座要与市电连接，输出插座可经接线板与计算机和显示器连接。

对于APC的UPS电源，其输出电源分两部分：一部分是稳压加电池输出，用于接计算机主机；另一部分是稳压输出，用于在电压不稳的地区接显示器，打印机和其它设备。

山特电子 C6K(S) C10K(S) 3C10KS 3C15KS 3C20KS UPS电源说明书

感谢您使用山特产品！请严格遵守本手册和机器上的所有警告及操作说明，并妥善保管本手册。

在没有阅读完所有的安全说明和操作说明以前，请不要操作本机。

严正声明监管码声明为了切实保障您的用电安全，帮助您购买到真正的山特UPS，请注意以下事项：1. 认准山特注册商标：、。

2. 山特电子（深圳）有限公司在中国从未以任何形式授权委托其它公司生产UPS。

3. 山特所有产品机身上均贴有“电子监管码”（“电子监管码”是国家质检总局为打击假货推行的一种产品身份识别码）。

4. 消费者可以通过以下途径对产品电子监管码进行查验，并可通过“中国产品质量电子监管网”平台进行投诉、举报。

查询方式：网站查询：登陆（中国产品质量电子监管网），输入监管码进行查询。

电话查询：95001111（未开通地区可拨打114）。

短信查询：将监管码发送至106695001111（移动、联通均可）。

如有疑问，可以拨打电话95001111或登陆点击“消费者通道”进行举报投诉。

产品以实物为准。

请到山特网站下载最新版本的产品说明书。

安全注意事项操作安全1. 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用。

并请妥善保存说明书。

2. 操作时，请注意所有警示标记，并按要求进行操作。

3. 避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。

4. 本设备不能安装在靠近热源区域，或有电暖炉、热炉等类似的设备附近。

5. 放置UPS时，在其四周要留有安全距离，保证通风。

安装时，请参照说明书。

6. 清洁时，请使用干燥的物品进行擦拭。

7. 若遇火警，请正确使用干粉灭火器进行灭火。

若使用液体灭火器会有触电危险。

电气安全1. 上电前，请确认已正确接地，并检查接线和电池极性的连接正确。

2. 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全停机，否则输出端仍可能带电，有触电的危险。

6-20美国山特说明书

2.2 输入、输出电源线保护接地安装
1.安装注意事项 1) 放置UPS的区域必须能够良好通风，远离水、可燃性气体和腐蚀剂。 2)不宜侧放，应保持前面板下端进风孔、后盖板风扇出风孔通畅(确保
UPS箱体与四周其它物体之间的距离大于0.5米)。 3)机器若是在低温下拆装使用，可能会有水滴凝结现象，一定要等待
关掉UPS ，去掉所有负载，确认负载没有故障。重新开机，如失败，请同您的供应商联系
1#故障指示灯与4#灯亮， UPS长鸣
UPS 因内部故障关闭
请同您的供应商联系
1#故障指示灯与5#灯亮， UPS长鸣
UPS 因内部故障关闭
请同您的供应商联系
市电指示灯闪烁
市电电压或频率超出UPS输入范围
-3-
2.安装说明
2.1 拆包检验
1)打开包装，包装内应有： ●UPS一台 ●UPS使用手册一本，监控软件光盘一张 ●电脑通讯接口连接线一条 ●若是6KS/10KS/3相10KS，还带有一条UPS至电池柜的电池连接线 2)检查UPS是否在运输中损坏。如发现损坏或部件缺少，请勿开机，立
即告知承运商和经销商。
14 市电异常
15 电池模式过载，预警中
每一秒鸣叫两次
16 电池模式过载，关断输出
长鸣
17 过温
长鸣
18 逆变异常
长鸣
19 输出短路
长鸣
20 BUS电压异常
长鸣
21 充电器或电池损坏
每一秒鸣叫一次
22 BATSCR短路
长鸣
23 风扇异常
每一秒鸣叫一次
24 逆变RLY短路
长鸣
25 内部通讯异常
长鸣
26 并联工作异常
此时UPS正工作于电池模式，保存数据并关闭应用程序，确保市电处于UPS所允许的输入电压或频率范围
