船用柴油机高压共轨技术的发展
柴油机高压共轨技术技术及市场前景分析
。国内电控燃油喷射系统80%以上由国外企业生产。
在这四种技术路线中，德尔福在中国市场针对中轻型车推广共轨技术，针对重型车提供泵喷嘴和单体泵技术；博世在中国市场主推高压共
轨系统；电装目前正在研发第3代、第4代共轨系统和为中国市场的共轨系统作适应性二次开发；而自主国产的亚新科南岳、成都威特等则提出
速电磁阀开关阀接收到电子控制装置发送的指令信号后，就迅速开启或关闭，从而控制燃油器工作，迅即通过高压柱塞的增压作用，将从共轨
中来的中压燃油加压至高压（120-150MPa）后喷出或停喷。高压共轨系统与中压共轨系统的主要判别在于，高压燃油的获得方式不同；前者由
高压燃油泵直接提供，而后者则借助于增压柱塞增压后获得。
高压共轨系统产品及其与之配套的产品。另外，主要国际汽车配件供应商都在进行柴油共轨喷射系统的开发，如：博世、德尔福、西门子、电
装公司、VDO和玛格纳-马瑞利公司，它们是全球主要的共轨喷射系统供应商，而目前在国内生产共轨柴油喷射系统的还只有博世一家。
相比，共轨系统把压力产生与实际燃油喷射过程分离。“轨”被作为高压蓄压器，其内部燃油压力始终保持与发动机具体工况相适应的最佳压
力。共轨系统可被轻易地安装到各类不同的发动机中。除此之外，共轨系统还提供了更广阔的扩展功能和在燃烧过程设计上更多大的自由度，
它可以使柴油发动机以更低的排放、更好的燃油经济性和低噪声运行。电控共轨系统，是国内专家一致认为目前水平最高、将来会占统治地位
象。严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。为了解决柴油机燃油压力变化所造成的缺陷，现代柴油机采用了一种称之为“共
轨”的电喷技术，原理一般认为，柴油机喷油技术经历了传统的纯机械操纵式喷油和现代的电控操纵式喷油两个发展阶段。而现代电控喷油技

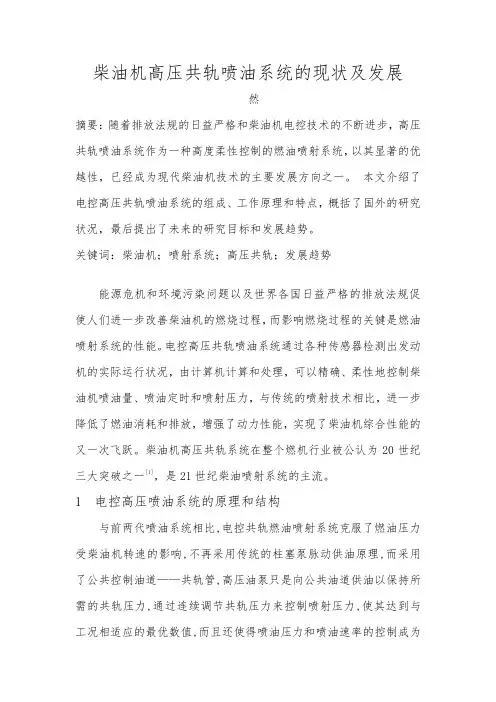

柴油机高压共轨喷油系统的现状与发展
柴油机高压共轨喷油系统的现状及发展然摘要：随着排放法规的日益严格和柴油机电控技术的不断进步，高压共轨喷油系统作为一种高度柔性控制的燃油喷射系统，以其显著的优越性，已经成为现代柴油机技术的主要发展方向之一。
本文介绍了电控高压共轨喷油系统的组成、工作原理和特点，概括了国外的研究状况，最后提出了未来的研究目标和发展趋势。
关键词：柴油机；喷射系统；高压共轨；发展趋势能源危机和环境污染问题以及世界各国日益严格的排放法规促使人们进一步改善柴油机的燃烧过程，而影响燃烧过程的关键是燃油喷射系统的性能。
电控高压共轨喷油系统通过各种传感器检测出发动机的实际运行状况，由计算机计算和处理，可以精确、柔性地控制柴油机喷油量、喷油定时和喷射压力，与传统的喷射技术相比，进一步降低了燃油消耗和排放，增强了动力性能，实现了柴油机综合性能的又一次飞跃。
柴油机高压共轨系统在整个燃机行业被公认为20世纪三大突破之一[1]，是21世纪柴油喷射系统的主流。
1电控高压喷油系统的原理和结构与前两代喷油系统相比,电控共轨燃油喷射系统克服了燃油压力受柴油机转速的影响,不再采用传统的柱塞泵脉动供油原理,而采用了公共控制油道——共轨管,高压油泵只是向公共油道供油以保持所需的共轨压力,通过连续调节共轨压力来控制喷射压力,使其达到与工况相适应的最优数值,而且还使得喷油压力和喷油速率的控制成为可能,且系统的控制自由度及精度得到了大幅度提高。
高压共轨喷油系统的结构见图1,为典型的电控高压共轨喷射系统,主要由高压泵、带调压阀的共轨管、带电磁阀的喷油器、各种传感器和电控单元(ECU)组成。
图1 高压共轨喷射系统结构2 国外主要的高压共轨喷射系统目前,国外在柴油机电控共轨喷射系统方面的研究进展很快,并有多种共轨喷射系统设计并投产。
德国Bosch公司、意大利菲亚特集团、英国LUCAS、日本电装公司、美国德尔福公司等世界著名油泵油嘴制造商相继开发了高压共轨系统。
2.1 德国Bosch公司的高压共轨系统目前为止,Bosch公司总共规划和设计了3代高压共轨系统。
高压燃油共轨系统在船舶上的应用现状及优化
高压燃油共轨系统在船舶上的应用现状及优化[摘要] 随着世界能源危机和环境污染的加重，为了节约能源、降低排放，使得柴油机电控喷射技术得到了飞速的发展。
而高压共轨燃油喷射系统对既满足柴油机的经济性能，又实现低污染、低排放发挥了重要作用。
本文介绍了高压共轨燃油喷射系统相对于传统燃油系统的优点；目前该系统在国际上的发展现状及在船舶柴油机上的应用情况。
[关键字] 高压共轨船舶柴油机[abstract] as the world energy crisis and environment pollution increase, energy saving and emission reduction are making the engine electronic control injection technology rapidly developed. the high pressure common rail fuel injection system plays an important role in meeting both economic performance and achieving low emission. the article describes the advantage of the system compared to conventional fuel system; present situation and the maritime application.[key words] high pressure common rail system marine diesel engine柴油机以其低投入高产出在各领域得到广泛应用。
但是, 随着柴油机数量的增加, 其排放与燃油经济性引起了人们的关注, 各国政府从20 世纪70 年代陆续开始出台了越来越严格的排放法规。
2000 年推出的欧ⅲ法规对柴油机的排放等指标又提出了更严格的要求。
船用电控共轨柴油机的最新技术特点和管理
