排烟风机电气控制原理图的优化教案资料
34-排烟风机控制柜原理图识读
课程
名称
电气控制技术
项目名称
排烟风机控制柜电路图识读
任务名称
排烟风机控制柜电气原理图识读
班级
人数
日期
பைடு நூலகம்周次
课次
节次
地点
计划
学时
34
2
电气控制实训室（1）
2
本任务职业背景描述（公共基础课不填）
面向工种：维修电工
岗位：电气设备维修、维护
技能：阅读排烟风机控制柜原理图
教学目标
知识点
消防排烟风机控制要求
教学过程实施方案
教学内容安排
学生活动设计
教师活动设计
时间分配（90分钟）
任务描述及
组织安排
1、师生问好
2、听讲、记录、明确任务
1、师生问好
2、检查出勤及其它情况
3、布置学习任务
5分钟
实施方案制定
排烟风机控制柜电气原理图识读
1、听讲并讨论任务要求
2、写出小组成员分工、时间分配
3、教师批准后开始实施
1、讲解方案制定要点
技能点
风机控制柜电气原理图
职业素养
认真仔细的工作态度善于积累知识
重点
风机控制柜电路分析
难点
电气原理图中的联锁关系
教学资源
信息资源：风机控制柜电路图纸
设备资源：纸铅笔橡皮
人员资源：学生分成12组；专业教师1位
教学方法
效果评价
教学方法：教师讲解、自主学习、小组讨论
效果评价：教师点评并给出每位学生本次任务量化分数
2、指导学生阅读资料
3、巡视指导、审核并通过方案
15分钟
实施步骤1
排烟风机控制柜控制要求
浅析排烟系统的电气设计
浅析排烟系统的电气设计随着现代化建筑的普及，排烟系统在建筑中扮演着越来越重要的角色。
排烟系统的设计必须符合相关的建筑法规及安全要求，同时要考虑到排烟系统的电气设计。
本文将从电气设计的角度来浅析排烟系统。
首先，排烟系统的电气设计需要严格遵守相关安全要求。
这意味着在设计过程中需要考虑到电气元器件的选择和电气线路的布置。
排烟系统通常采用的电气元器件包括排烟风机、烟气探测器和控制器等，这些元器件必须符合安全标准和法规的要求。
同时，在电气线路的布置上，需要采用合理的防火措施，以确保遇到突发情况时能够及时切断电源，保护人员和设备的安全。
其次，排烟系统的电气设计需要满足系统运行的要求。
这意味着需要考虑到系统的稳定性、可靠性和效率。
在电气设计中，需要选择合适的电气元器件以确保系统的稳定性和可靠性。
此外，还需要考虑到系统内部的配电网络和电源管理，以确保系统能够在不同情况下正常工作，并在系统出现故障时能够适时地进行维修和更换。
最后，排烟系统的电气设计还需要考虑到系统的节能性和环保性。
排烟系统通常需要大量的能源来帮助排放废气和清洗烟气，因此在电气设计中需要考虑到系统的能源消耗和能源效率。
此外，还需要考虑到系统对环境的影响，选择可降低污染物排放和噪声污染的电气设备和控制器。
总之，排烟系统的电气设计必须考虑到相关的安全要求、系统运行的要求以及节能性和环保性等因素。
只有在设计过程中充分考虑到这些因素，才能够设计出符合要求、稳定可靠、高效节能、环保的排烟系统。
从安全角度来看，排烟系统的电气元器件必须符合相关的安全标准和法规。
例如，排烟风机的选择应考虑到风机的扭矩、额定功率以及防爆性能等因素，以确保风机能够安全可靠地运行。
烟气探测器的选择也需要考虑探测器的精度、响应速度等因素，以确保探测器能够及时准确地探测到烟气异常。
此外，在电气线路的布置中，需要采用合适的防火措施，如选择阻燃材料制成电线电缆，以确保在一旦发生火灾时，能够及时切断电源，从而避免火灾蔓延和扩大的危险。
排烟风机教学设计方案
一、教学目标1. 知识目标：- 了解排烟风机的定义、分类、工作原理及主要部件。
- 掌握排烟风机的设计原则、选型方法及安装要求。
- 熟悉排烟风机在建筑防火、通风排烟系统中的作用。
2. 技能目标：- 能够根据实际需求，选择合适的排烟风机。
- 能够进行排烟风机的简单维护和保养。
- 能够参与排烟风机系统的安装和调试。
3. 情感目标：- 培养学生对建筑通风排烟系统的兴趣。
- 增强学生的安全意识和责任感。
- 培养学生的团队合作精神和创新能力。
二、教学内容1. 排烟风机概述：- 排烟风机的定义及分类。
- 排烟风机的工作原理及主要部件。
2. 排烟风机设计：- 设计原则。
- 选型方法。
- 安装要求。
3. 排烟风机系统：- 系统组成。
- 工作原理。
- 应用实例。
4. 排烟风机维护与保养：- 维护要点。
- 保养方法。
三、教学方法1. 讲授法：系统讲解排烟风机的相关知识，帮助学生建立基本概念。
2. 案例分析法：通过实际案例，让学生了解排烟风机在工程中的应用。
3. 实验法：进行排烟风机性能测试实验，让学生掌握实验操作技能。
4. 讨论法：组织学生进行小组讨论，培养学生的分析和解决问题的能力。
5. 实践操作法：在教师指导下，让学生进行排烟风机系统的安装和调试。
四、教学过程1. 导入：通过提问或案例分析，激发学生的学习兴趣。
2. 讲授：系统讲解排烟风机的相关知识。
3. 案例分析：分析实际工程案例，让学生了解排烟风机在工程中的应用。
4. 实验：进行排烟风机性能测试实验，让学生掌握实验操作技能。
5. 讨论：组织学生进行小组讨论，培养学生的分析和解决问题的能力。
6. 实践操作：在教师指导下，让学生进行排烟风机系统的安装和调试。
7. 总结：回顾本节课的主要内容，强调重点和难点。
五、教学评价1. 过程评价：观察学生在课堂上的参与程度、实验操作技能及团队合作能力。
2. 结果评价：通过课后作业、实验报告、案例分析等方式，评价学生对知识的掌握程度。

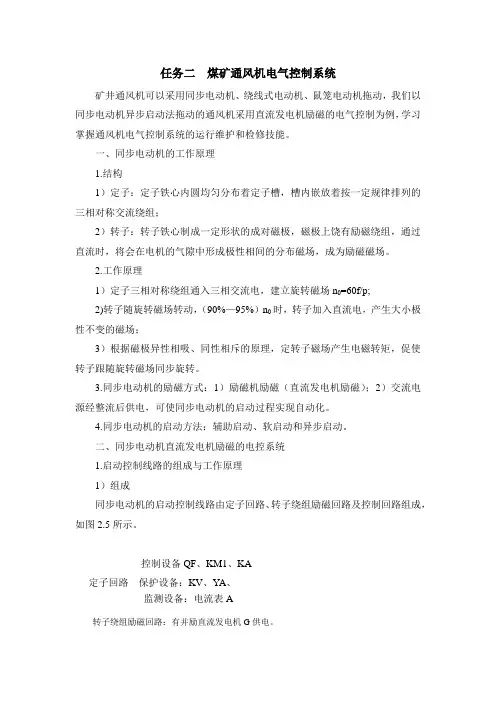

《煤矿机械电气控制》教案十八 煤矿通风机电气控制系统
任务二煤矿通风机电气控制系统矿井通风机可以采用同步电动机、绕线式电动机、鼠笼电动机拖动，我们以同步电动机异步启动法拖动的通风机采用直流发电机励磁的电气控制为例，学习掌握通风机电气控制系统的运行维护和检修技能。
一、同步电动机的工作原理1.结构1）定子：定子铁心内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组；2）转子：转子铁心制成一定形状的成对磁极，磁极上饶有励磁绕组，通过直流时，将会在电机的气隙中形成极性相间的分布磁场，成为励磁磁场。
2.工作原理1）定子三相对称绕组通入三相交流电，建立旋转磁场n0=60f/p;2)转子随旋转磁场转动，（90%—95%）n0时，转子加入直流电，产生大小极性不变的磁场；3）根据磁极异性相吸、同性相斥的原理，定转子磁场产生电磁转矩，促使转子跟随旋转磁场同步旋转。
3.同步电动机的励磁方式：1）励磁机励磁（直流发电机励磁）；2）交流电源经整流后供电，可使同步电动机的启动过程实现自动化。
4.同步电动机的启动方法：辅助启动、软启动和异步启动。
二、同步电动机直流发电机励磁的电控系统1.启动控制线路的组成与工作原理1）组成同步电动机的启动控制线路由定子回路、转子绕组励磁回路及控制回路组成，如图2.5所示。
转子绕组励磁回路：有并励直流发电机G供电。
控制回路：降压启动接触器KM1、全压运行接触器KM3、投励接触器KM4、强励接触器KM2，降压启动时间继电器KT1、投励时间控制继电器KT2。
图3.4 按电流大小自动投入励磁的同步电动机实际控制线路（a）定子绕组回路(b)转子绕组励磁回路(c)控制回路2）启动合上电源开关QF1、QF2，按下启动按钮SB2→KM1通电吸合：①KM1（3—5）动合触点闭合，实现自锁；②KM1主触点闭合，电动机经R1做降压异步启动→KA动作→KA(23—25)动合触点闭合→KT1通电吸合：①KT1(23—27)瞬时闭合→KT2通电吸合，②KT1(3—17)瞬时断开，避免KM3、KM4吸合产生误动作。
自动油烟排风扇电路设计
防排烟系统的原理通用课件
目 录
01
防排烟系统概述
防排烟系统的定义与作用
定义
防排烟系统是一种用于控制火灾时烟 气扩散的消防系统，主要由排烟设施 和防烟设施组成。
作用
在火灾发生时，防排烟系统可以及时 排除建筑物内的烟气，防止烟气扩散， 保障人员安全疏散和消防救援，同时 也有助于减少火灾损失。
防排烟系统的组成
防排烟系统在建筑领域的应用
大型公共建筑
防排烟系统在大型公共建筑中广泛应用，如商场、酒店、医 院等，用于保障建筑物内人员的安全疏散和防止火灾蔓延。
高层建筑
高层建筑由于高度较高，火灾时烟气容易聚集，因此防排烟 系统在高层建筑中尤为重要，能够降低火灾对人员和财产的 危害。
防排烟系统在消防领域的应用
消防救援
排烟设施
主要包括排烟风机、排烟口、排 烟管道等，用于将建筑物内的烟 气排出室外。
防烟设施
主要包括送风机、送风口、防火 阀等，用于在火灾时向建筑物内 输送清洁空气，防止烟气进入。
防排烟系统的分类
01
02
03
根据用途分类
可分为机械加压送风系统、 机械排烟系统和自然通风 系统。
根据设置位置分类
可分为集中式防排烟系统 和分散式防排烟系统。
排烟系统出现。
标准化和规范化
为了提高防排烟系统的可靠性和 安全性，未来将进一步完善相关 标准和规范，加强系统的检测和
维护。
多元化应用
随着建筑和消防领域的发展，防 排烟系统的应用场景将更加多元 化，不仅局限于建筑和消防领域， 还将拓展到其他领域如地铁、隧
道等。
感谢观 看
THANKS
排烟系统的工作原理
排烟系统是用于排除火灾产生的烟雾 和有毒气体的系统。
排风排烟风机控制电路-文档资料
控制电路原理
问题
WEN TI
两台电动机M1，M2，浪费资 源，能否用一台电动机来实现？
采用一台电动机完成排风和排烟功能，电动机 采用双速电动机，排风时电动机低速运行，排烟 时电动机告诉运行，电动机的高、低速由三台接 触 器 KM1 ， KM2 ， KM3 控 制 。 当 KM1 接 通 ， 而 KM2，KM3断开时，电动机定子为△联结，低速 运行，进行排风，当KM1断开，KM2和KM3接通 时，电动机定子为YY联结，高速运行，进行排烟。
将SAC置于手动位置，电路7-25接通，按下SB6或者SB8使KM2和KM3通电 吸合，M高速起动并运行，按下SB5或SB7，M停转，排烟停止。
（3）电动机运行状态指示
如果M没有运行，KM1，KM2，KM3没有通电电 路1-39,1-45是接通的，此时HLG1，HLG2亮，各运 行指示灯灭，当进行排风时HLG1灭，HLR1亮，当 进行排烟时，HLG2灭，HLR2亮。
（4）故障指示
当M出现过载使KR动作时，M停转，电路55-57 接通，将M的过载信号送至消防控制中心。
（5）故障指示
遇到紧急情况 ，值班人员可以直接按下SB5和 SB6，直接启动排烟排风风机，按下SB7和SB8，风 机停止转动。
（1）低速排风
不论转换开关SAC在手动还是自动位置，电路7-9 都是接通的，按下SB3或者SB4都可以使KM1通电吸 合，由于KM1的常闭触点断开，KM2，KM3不能通 电，所以电动机按△联结低速启动和运行，进行排 风。
（2）高速排烟 实用排烟时，应使先处于停转状态，KM1处于断电状态。
将SAC置于手动位置，电路7-25接通，按下SB6或者SB8使KM2和KM3通电 吸合，M高速起动并运行，按下SB5或SB7，M停转，排烟停止。
风机电气控制课程设计
风机电气控制课程设计一、课程目标知识目标：1. 理解风机的电气控制原理，掌握相关电路图识图能力；2. 掌握风机电气控制系统中主要元件的功能、工作原理及选用方法；3. 了解风机电气控制系统的设计步骤和注意事项。
技能目标：1. 能够正确绘制风机电气控制系统的原理图和接线图；2. 能够根据实际需求，选用合适的电气元件，设计简单的风机电气控制系统；3. 能够分析并解决风机电气控制系统在实际运行中可能出现的问题。
情感态度价值观目标：1. 培养学生对电气工程及自动化领域的兴趣，激发他们的求知欲和探索精神；2. 培养学生具备良好的团队合作意识和沟通能力，使他们能够在团队中发挥积极作用；3. 培养学生关注环境保护，认识到风机在节能减排方面的重要作用。
课程性质：本课程为实践性较强的课程，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生已具备一定的电气基础知识，具有较强的动手能力和好奇心。
教学要求：结合理论知识，注重实践操作，充分调动学生的主观能动性，提高他们的实际操作能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 风机电气控制系统概述：介绍风机电气控制系统的基本组成、工作原理及在工程中的应用。
- 教材章节：第一章第一节2. 风机电气控制元件：讲解接触器、继电器、开关、保护装置等主要元件的功能、工作原理及选用方法。
- 教材章节：第一章第二、三节3. 风机电气控制电路设计：分析风机电气控制电路的设计原理、步骤及注意事项。
- 教材章节：第二章第一节4. 电气控制电路图的绘制：教授如何绘制风机电气控制系统的原理图和接线图。
- 教材章节：第二章第二节5. 风机电气控制系统的调试与维护：介绍系统调试的方法、步骤及注意事项，分析常见故障及排除方法。
- 教材章节：第三章6. 实践操作：组织学生进行风机电气控制系统的组装、调试及故障排除等实践活动。
- 教材章节：第四章教学内容安排和进度：共6课时，每课时45分钟。
防排烟系统的原理课件
防排烟系统对人员疏散的影响
减少烟雾对人员疏散的干扰 提供清晰的疏散通道和方向 降低人员疏散过程中的风险 提高人员疏散的效率和安全性
防排烟系统的维护与保养
定期检查与维护
定期检查防排烟系统的设备运行情况 定期清理和维护防排烟系统的管道 定期检查防排烟系统的报警装置和联动装置 定期对防排烟系统进行全面检查和测试
火灾时防排烟系统的运行
火灾时防排烟系统的启动：当火灾发生时，烟雾报警器会触发防排烟系统的启动，通过 自动或手动方式打开排烟口，将烟雾排出。
防排烟系统的运行方式：防排烟系统通常由排烟口、排烟管道、排烟风机等组成。在火 灾时，排烟口会自动打开或手动打开，排烟风机启动，将烟雾通过排烟管道排出。
防排烟系统的控制方式：防排烟系统可以通过自动控制、手动控制和应急控制三种方式 进行控制。在火灾时，通常采用应急控制方式，由消防控制中心或消防值班室进行控制。
排烟系统
排烟系统的组成：排烟口、排烟管 道、排烟风机和排烟阀
排烟管道的材料和规格：根据排烟 量和系统压力确定
添加标题
添加标题
添加标题
添加标题
排烟口的位置和数量：根据建筑物 的特点和火灾危险性确定
排烟风机的型号和功率：根据排烟 量和系统阻力确定
控制设备
火灾报警系统：检测火灾并发出报警信号 消防联动系统：控制防排烟设备的启动和停止 自动控制系统：根据火灾情况自动调节防排烟设备的运行 手动控制系统：通过手动操作控制防排烟设备的运行
等交通工具。
防排烟系统的未 来发展：随着科 技的不断进步， 防排烟系统将更 加智能化、高效 化，为人们提供 更加安全的生活
第一章 排风排烟风机控制电路(一)资料
序言
XU YAN
现代的大型建筑别是 高层建筑透气性差，加上 人多，空气混浊，人居住 在里面出现头晕眼花的不 舒适感觉。
一、作用
01 排风风机起动，进行通风，使空气清洁。 02 排烟风机用于消防时排除地下室、走廊等处的浓烟。 03 正压风机用于消防时为楼梯间，电梯前室送风加压。
图41排烟排风风机控制电路一三主回路原理图42排烟排风风机控制电路一三主回路原理1手动控制手动控制将选择开关sac置于手动位置手动位置指示灯hl亮按下起动按钮sb2接触器km1通电吸合并自锁m1起动运行同时ka2页通电吸合ka2的触头有动作使电路1121断开hlg1灯灭并使电路1123接通排烟风机运行指示灯hlr1亮
三、主回路原理
（1）手动控制
停止时，按下SB1→KM1断电释放→M1停转→KA2 断电释放→电路1-1-21接通→1-1-23断开→排烟风机 运行指示灯HLR1灭→排烟风机停止指示灯HLG1亮。 排风风机的手动启动、运行和停止控制电路与排烟 风机的相似。
三、主回路原理
（2）自动控制
若发生火灾产生烟雾，要求能自动启动排烟和排风风机，此时排风也 兼有排烟的作用，选择开关SAC位于自动位置。
二、对风机的电气控制要求
具有手动和自动功能；
手动时能多地控制；
排风风机允许单独起动当需要排烟而起动排 烟风机时，排风风机也允许同时起动； 当发生较为严重的火灾时，应能自动切断排 风、排烟风机的通电电路。
三、主回路原理
图4-1 排烟、排风风机控制电路（一）
电动机M1拖动排风风机，M2拖动排烟风机，主 回路相似。KM1控制M1的起动和运行，KM2控 制M2的起动和运行,热继电器KR1和KR2分别对 M1和M2进行长期过载保护。两台电动机经开关 QS再分别通过断路器QF1和QF2供电，同时断路 器还对两台电动机及控制电路进行短路保护。
排烟风机控制原理图
排烟风机控制原理图排烟风机是建筑物中用于排除烟雾和有害气体的重要设备，其控制原理图是设计和安装排烟系统的关键部分。
本文将详细介绍排烟风机控制原理图的相关内容，希望能为工程师和技术人员提供一些参考。
1. 排烟风机控制原理图的基本组成。
排烟风机控制原理图主要由电气控制系统和机械传动系统两部分组成。
电气控制系统包括主控制柜、手动控制装置、自动控制装置、故障报警装置等；机械传动系统包括电机、风机、传动装置等。
2. 排烟风机控制原理图的工作原理。
排烟风机控制原理图的工作原理是通过电气控制系统对机械传动系统进行控制，实现排烟风机的启停、转速调节、故障报警等功能。
在正常情况下，排烟风机处于待机状态，当发生火灾或有害气体泄漏时，自动控制装置将启动排烟风机，并根据实际情况调节其转速，以确保烟雾和有害气体能够及时排出建筑物。
3. 排烟风机控制原理图的设计要点。
在设计排烟风机控制原理图时，需要考虑以下几个要点，首先是安全性，排烟风机控制系统必须能够可靠地工作，确保在火灾或有害气体泄漏时能够及时启动和正常运行；其次是灵活性，排烟风机控制系统应具有一定的灵活性，能够根据实际情况进行调节和控制；最后是稳定性，排烟风机控制系统在长时间运行过程中，应能够保持稳定的工作状态，不受外界干扰。
4. 排烟风机控制原理图的应用范围。
排烟风机控制原理图广泛应用于商业建筑、工业厂房、地下车库等场所，用于排除火灾产生的烟雾和有害气体。
在不同场所的具体应用中，排烟风机控制原理图的设计和参数设置会有所不同，需要根据实际情况进行调整。
5. 排烟风机控制原理图的维护和保养。
排烟风机控制原理图在使用过程中需要定期进行维护和保养，确保其正常运行。
维护和保养工作包括清洁排烟风机和传动装置、检查电气连接是否松动、检查控制系统是否正常等，以确保排烟风机控制系统能够在需要时可靠地工作。
总结。
排烟风机控制原理图是排烟系统中的重要组成部分，其设计和安装对于建筑物的安全具有重要意义。
风力发电机组控制及优化运行讲义(第1、2章)
复杂的、强耦合、多变量的非线性系统，具有不确定性和多干扰等特点，致使风力发 电系统很难用数学模型来描述， 所以传统控制方法在风力发电系统中难以取得好的控 制效果。而智能控制可充分利用非线性、变结构、自寻优等各种功能来克服系统的参 数时变与非线性因素，因此各种智能控制方案已开始应用于风电机组控制领域。 在众多的风力发电机类型中，有几种机型由于具有良好的输出电压性能，近年来 获得了很大发展，从而渐渐成为并网风力发电机组的主流机型。这几种主流风力发电 机组通常可分类如下： ⑴按风轮桨叶（功率调节方式）分 定桨距机组：叶片固定安装在轮毂上，角度不能改变，风力机的功率调节完全依 靠叶片的气动特性。当风速超过额定风速时，利用叶片本身的空气动力特性减小旋转 力矩（失速）或通过偏航控制维持输出功率相对稳定。 普通变桨距型 （正变距） 机组： 这种机组当风速过高时， 通过改变叶片桨距角 （在 指定的径向位置叶片几何弦线与风轮旋转面之间的夹角） ，使功率输出保持稳定。同 时，机组在启动过程也需要通过变距来获得足够的启动力矩。采用变桨距技术的风力 发电机组还可使叶片和整机的受力状况大为改善，这对大型风力发电机组十分有利。 主动失速型（负变距）机组：这种机组的工作原理是以上两种形式的组合。当风 机达到额定功率后， 相应地增加攻角， 使叶片的失速响应加深， 从而限制风能的捕获， 因此称为负变距型。 ⑵按转速变化分 定速（又称恒速）机组：定速风力发电机组是指其发电机的转速是恒定不变的， 它不随风速的变化而变化，始终在一个恒定不变的转速下运行。 变速机组：变速风力发电机组中的发电机工作在转速随风速时刻变化的状态下。 目前，主流的大型风力发电机组都采用变速恒频运行方式。 多态定速机组：多态定速风力发电机组中包含着两台或多台发电机，根据风速的 变化，可以有不同大小和数量的发电机投入运行。 ⑶按传动机构分 齿轮箱升速型机组：用齿轮箱连接低速风力机和高速发电机（减小发电机体积重 量，降低电气系统成本） 。 直驱型机组：低速风力机直接连接到低速发电机。 ⑷按发电机分 异步型发电机组：发电机转速与电网同步转速之间存在转速差，包括笼型恒速异 步发电机和绕线式双馈变速异步发电机。 同步发电机：发电机转速与电网同步转速相同，包括电励磁同步发电机和永磁式 同步发电机，其中以永磁式同步发电机在风电场应用较多。 ⑸按并网方式分 并网型机组：风电机组并入电网运行，可省去储能环节。 离网型机组： 风电机组作孤岛运行， 一般需配置蓄电池等直流储能环节， 可带交、 直流负载或与柴油发电机、光伏（光热）电池并联运行。 风力发电机控制系统除了控制发电机“获取最大能量”外，还要使发电机向电网 提供高品质的电能。因此要求控制系统：①尽可能产生较低的谐波电流；②能够控制 功率因数；③使发电机输出电压适应电网电压的变化；④向电网提供稳定的功率。目 前国内外兆瓦级以上技术较先进的、 有发展前景的风力发电机组主要是双馈型异步发 电机永磁直驱型同步发电机，两者各有优缺点。单从控制系统本身来讲，永磁直驱型 同步发电机控制回路少，控制简单，但要求变流器容量大。而双馈型异步发电机控制 回路多，控制复杂些，但控制灵活，尤其是对有功、无功的控制，而且变流器容量小
排烟风机电气控制原理图的优化
排烟风机电气控制原理图的优化海铠绎建筑设计有限公司的研究人员刘海波，在2015年第5 期《电气技术》杂志上撰文，排烟风机入口处总管上设置的280 C排烟防火阀在关闭后应直接联动控制风机停止，但图集10D303-2 《常用风机控制电路图》中此部分控制原理图，在应用于室外安装的风机时可能存在一定的不安全因素，本文对此不安全因素进行分析，并对《图集》此部分控制原理图进行优化设计。
建筑设计防火规范》GB50016-2006 第9.4.8 条第四款规定：“在排烟风机入口处的总管上应设置当烟气温度超过280 C时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转”。
《高层建筑设计防火规范》GB50045-952005 年版）第8.4.7 条也有类似的规定。
为了满足规范要求，电气专业在设计排烟风机控制箱系统图时需要设计这个连锁控制。
然而大多数设计人员设计控制电路原理图时均会引用图集10D303-2《常用风机控制电路图》（以下简称《图集》），但这种不加修改的引用《图集》做法，可能会给设计人员带来一定的麻烦。
笔者有次在现场处理风机运行问题时，手无意碰触到了风阀，竟然发生了电击事故（还好不严重），经过检查发现防火阀接线端子被雨水淋湿，整个防火阀带电。
这台风机的控制原理图正是按《图集》照搬而来的。
经过分析发现问题出在两个方面：①安装于室外的防火阀信号接线端子缺少必要的防水及防护措施；②风机控制箱“风阀连锁”信号线缆引出了AC220V电源。
问题①为暖通专业产品选择问题，问题②为电气设计安全问题。
笔者认真研读《图集》，发现此部分控制原理图，在应用于室外安装的风机时存在一定的电气安全隐患。
为减少安全隐患，避免触电事故，本文就问题②对《图集》此部分控制原理图提出自己的修改优化意见，并望能起到抛砖引玉的作用。
1 问题分析及优化1.1 消防兼平时两用双速风机的控制原理图图1 为图集》P28 页中消防兼平时两用双速风机的控制原理图（图中省略了主要设备及材料表、接线端子的表示，下同），图中KH为280 C防火阀现场联锁常闭触点（或称微动开关）由接线端子X1 : 5、X1 : 6引出两根线缆接至现场280 C防火阀常闭触点接线桩上。
《电气控制系统设计与装调》教案 项目四 换气扇设计与安装教案 -
项目四：换气扇控制电路的设计与安装课题换气扇控制电路的设计与安装课型新授课教材分析任务分析此项目的控制要求是能够远距离控制换气扇的进气与排气，按控制要求设计控制线路，对已安装完成的换气扇，用电缆从动力配电箱引出电源，通过控制线路将电源引入换气扇，在安装完成后，进行检验和通电试车。
教学目标知识目标1.了解电动机换向的方法。
2.会分析接触器连锁正反转控制线路工作原理。
能力目标会设计、安装、调试、运行换气扇控制线路。
情感目标培养学生的安全意识、质量意识和团队协作意识。
教学重难点重点接触器连锁正反转控制线路的工作原理。
难点接触器连锁正反转控制线路的接线。
关键理解电路的工作原理，能根据电路图进行接线。
教法学法教法任务驱动法、讲授法、观察分析法。
学法分组讨论、合作探究。
教具多媒体课件、各控制电路所需要的低压电器、导线、万用表等其他工具教后记教学过程教学内容教师活动学生活动设计意图三、两交流接触器改变输入电动机绕组的三相电源相序四、交流接触器连锁正反转控制线路1、线路设计思路：在自锁正转控制线路的基础上，改动主电路，添加反转控制线路，步步完善得出。
通过动画讲解倒顺开关控制电动机正反转线路的工作原理。
通过动画步步设计交流接触器连锁正反转控制线路图、分析其工作原理行讨论分析倒顺开关控制电动机正反转线路的工作原理。
通过老师讲解再总结工作原理。
补画出L2、L3对调的图形各小组自行讨论分析1、如何在自锁正转的基础上添加反转控制线路？2、如何实现连锁控制？3、交流接触器控制线路正反转的工作原理。
分析自己思路误区，反复复盘，加深理解、记忆。
教师引领完成LI、L3及L1、L2对调的图形根据实际需要步步添加线路，分析线路缺陷步步完善，反复复盘，加深理解、记忆。
2、工作原理先合上电源开关QF。
起动:按下按钮SB KM线圈得电KM1联锁触点分断对KM2联锁KM动合主触点闭合电动机M起动运转。
KM1自锁触点闭合自锁停止:松开按钮SB KM线圈失电KM1自锁触点分断解除自锁KM动合主触点分断电动机M失电停转。
第一节排风、排烟风机和正压风机的电气控制
联结低速起动和运行，运行排风。按下控制 箱上的手动停止按钮SB1或设在消防控制中 心的停止按钮SB2可以使KM1断电释放，电 动机断电停转，停止排风。SB1~SB4组成两 地控制。
2、高速排烟 使用排烟时，应使电动机处于停转状态，即KM1应处于断电状 态。
HLG1：排烟风机停止 指示灯 HLR1：排烟风机运行 指示灯 HL：手动位置指示灯 HLG2：排风风机停止 指示灯 HLR2：排风风机运行 指示灯 FAS火灾报警控制模 块 通常选择开关SAC被 放在自动位置，以便 消防时可以自动起动; 而手动位置只是在检 修或自动位置已损坏 的情况下才使用。
1、手动控制 开关SAC置于手动位置，手动位置指示灯HL亮。 排风风机起动及运行：
4、消防控制室的控制 如遇到紧急情况，值班人员可以直接按下装在消防控制室的 SB5和SB6使KM1和KM2通电，直接起动；SB7和 SB8分别 是安装在消防控制室的排风风机和排烟风机的停止按钮。
5、电流路径
控制电路：手动控制 准备工作：合上QS与QF1HE QF2开关放在SAC手动位置。接通1——1-13， 1——1-15，同时手动位指示灯HL亮。 排烟风机起动及运行：按下SB2，接通1-3→SB8→1-5→SB1→17→SB2→KR1→KM1线圈得电→1-→KA27与1-9之间的KM1常开闭合，自 持→N→电机转。1-9→KM1→1-19→KA2得电。KA2常开→HLR1亮。 HLG1灭。按下SB1停。 自动控制：发生火灾排烟排风同都要起动 接通1-15和2-15，U10→fu1→1-15→FAS→1-17→1-9→KR1→1-11→KM1 线圈→电动机转。1-9与1-19之间的KM1辅助常开闭合→1-19→KA2线圈， KA2常开→1-23→HLR1亮. 2-15→KA2常开闭合→2-9→KR2→2-11→KM2线圈，M2电动机转。→KM2 常开→2-17→KA4得电→KA4常开→2-21→HLR2亮。KA4常闭→219→HLG2灭。 当发生故障时，KM1 KM1失电 故障指示：1-15→FAS→1-17→防火阀→1-9→KM1常闭→1-13→KA线圈得 电。或KA3也得电，1-25-1-27或2-27-2-29接通。向控制中心发出信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排烟风机电气控制原理图的优化
上海铠绎建筑设计有限公司的研究人员刘海波，在2015年第5期《电气技术》杂志上撰文，排烟风机入口处总管上设置的280℃排烟防火阀在关闭后应直接联动控制风机停止，但图集10D303-2《常用风机控制电路图》中此部分控制原理图，在应用于室外安装的风机时可能存在一定的不安全因素，本文对此不安全因素进行分析，并对《图集》此部分控制原理图进行优化设计。
《建筑设计防火规范》
GB50016-2006 第9.4.8条第四款规定：“在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转”。
《高层建筑设计防火规范》GB50045-95（2005年版）第8.4.7条也有类似的规定。
为了满足规范要求，电气专业在设计排烟风机控制箱系统图时需要设计这个连锁
控制。
然而大多数设计人员设计控制电路原理图时均会引用图集10D303-2《常用风机控制电路图》（以下简称《图集》），但这种不加修改的引用《图集》做法，可能会给设计人员带来一定的麻烦。
笔者有次在现场处理风机运行问题时，手无意碰触到了风阀，竟然发生了电击事故（还好不严重），经过检查发现防火阀接线端子被雨水淋湿，整个防火阀带电。
这台风机的控制原理图正是按《图集》照搬而来的。
经
过分析发现问题出在两个方面：①安装于室外的防火阀信号接线端子缺少必要的防水及防护措施；②风机控制箱“风阀连锁”信号线缆引出了AC220V电源。
问题①为暖通专业产品选择问题，问题②为电气设计安全问题。
笔者认真研读《图集》，发现此部分控制原理图，在应用于室外安装的风机时存在一定的电气安全隐患。
为减少安全隐患，避免触电事故，本文就问题②对《图集》此部分控制原理图提出自己的修改优化意见，并望能起到抛砖引玉的作用。
1 问题分析及优化1.1消防兼平时两用双速风机的控制原理图图1为《图集》P28页中消防兼平时两用双速风机的控制原理图（图中省略了主要设备及材料表、接线端子的表示，下同），图中KH为280℃防火阀现场联锁常闭触点（或称微动开关），由接线端子X1：5、X1：6引出两根线缆接至现场280℃防火阀常闭触点接线桩上。
大家是否注意到，引出的线缆带有AC220V 电源，这样阀门接线桩也就带有AC220V电源，并且不管风机是否运行还是停止的状态均带电。
试想想，如果本阀长期位于室外，而又没有必要的防护措施，就会存在安全隐患，甚至发生严重的触电伤亡事故。
众所周知，消防风机经常露天放置在屋面上，并且少有防护措施，其入口总管处的280℃防火阀也少有防水及防触电措施。
可想而知没有必要的防护措施，下雨接线端子进水后就会造成整个金属阀门带电（AC220V），这时只要有人员碰触到阀门就会带来触电危
险。
笔者上述提到的意外触电就是因为这个原因。
鉴于以上原因，笔者认为十分有必要对本部分控制原理图进行优化设计。
根据《剩余电流动作保护装置安装和运行》
GB13955-2005第4.5.1条第d款规定：“安装室外的电气装置必须装剩余电流保护装置”；第4.7条第a款规定：“使用安全电压供电的电气设备可不装剩余电流保护装置”。
很显然室外防火阀采用引接安全电压更加合理、更加安全（为了节省篇幅本处不做讨论）。
为此，结合规范要求，笔者优化设计后的消防兼平时两用双速风机控制原理见图2、3所示。
图2、3中把防火阀连锁触点“KH”设置的位置做了调整，放置在控制变压器AC24V端，并增加一AC24V中间继电器KA4与其串接，原防火阀连锁触点“KH”处改为了中间继电器KA4的常闭（或常开）触点，其他的不做改变，这样引接至防火阀的信号电源就变为了AC24V安全电压。
改进后即能很好的满足规范要求，又能有效防止室外防火阀自身防护不完善带来的意外触电事故。
如果没有防火阀接线端子的限制要求（有些防火阀只提供一对常闭触点），笔者建议采用图2的控制原理图，因为图3中中间继电器KA4一直处于带电工作状态，长期带电工作会造成kA4出现老化故障，为正常使用带了隐患；再之KA4长期带电工作也不符合节能设计要求。
另《火灾自动报警系统设计规范》GB50116-2013 第4.5.5条规定：“排烟风机入口处的总管上设置的280℃排烟防火阀在关闭
后应直接联动控制风机停止，排烟防火阀及风机的动作信号应反馈至消防联动控制器”。
这里提到了“排烟防火阀”的动作信号应反馈至消防联动控制器，即：联动风机停止同时需要反馈信号至消防联动控制器。
在图1中并没有此反馈信号，然而优化设计图2、3通过增加的中间继电器KA4，能很好地完成此部分的反馈，具体详见图2、3中防火阀返回信号。
图1 消防兼平时两用双速风机控制原理图
图2 改进后消防兼平时两用双速风机控制原理图（连锁线接防火阀常开触点）
图3 改进后消防兼平时两用双速风机控制原理图（连锁线接防火阀常闭触点）
1.2两用单速风机的控制原理图图4为《图集》P20页中两用单速风机的控制原理图。
从图中可以看出，较图1，防火阀连锁触点“KH”的设置位置有所不同。
这个位置的变化，可使风机非工作时防火阀接线端子不带有AC220V电源，减少触电危险。
但这只是减少了触电危险几率，并没有根本地改善AC220V电源接在防火阀上的事实。
为了满足规范要求，杜绝触电危险，笔者根据上面修改消防兼平时两用双速风机控制原理图的思路修改本风机控制原理图，具体详见图5、6所示。
《图集》中其他带防火阀风机的控制原理图也存在类似的问题，可参照上述思路优化设计，本文不一一列举。
图4 两用单速风机控制原理图
图5 改进后两用单速风机控制原理图（连锁线接防火阀常开触点）
图6 改进后两用单速风机控制原理图（连锁线接防火阀常闭触点）
2 结论电气配电设计安全只是整个电气系统安全的一部分，安装室外电气装置做好防水及防护同样非常重要，设计人员也需重视。
希望电气设计人员在碰到上述问题时一定需要与暖通设计人员沟通，并要求其在材料清单中注明“安装室外的防火阀接线端子需有防水帽”，以便在这个问题上做到更全面的安全保障。
★★★会议通知★★★2015第四届分布式发电与微电网技术大会将于7月在内蒙古盛大召开︱会议通知。
