广东电网公司配网工程螺栓、螺母、垫片使用规范

广电建〔2014〕241号附件

广东电网公司配网工程

螺栓、螺母及垫圈使用规范（试行）

二〇一四年七月

1 总则

适用范围

本规范适用于广东电网公司10kV配电线路杆塔安装(铁塔和钢管杆塔安装除外)、杆塔上配电设备安装及电力金具安装。

本规范使用的螺纹规格为M5～M64。

根据螺栓使用位置及功能确定安装方式。

标准和规范

本规范参照表1标准制定。

表1：引用标准清单

所有钢材、铸件等均应符合国家标准（GB）及国际单位制（SI）的标准。使用环境

海拔高度：≤2500m

最高环境温度： +150oC

最低环境温度： -50oC

年平均气温： 20oC

最大日温差： 40oC

日照强度: cm2(风速s)

覆冰厚度： 0～30mm

最大设计风速：35m/s（离地面10m 高处15 年一遇、10 分钟平均最大值）累年平均相对湿度%：61 ～ 86

污秽等级：Ⅰ～Ⅳ级

地震烈度：Ⅷ度

2 螺栓、螺母及垫圈的使用

螺栓、螺母、垫圈的性能等级

采用螺栓、螺母、平垫圈的性能等级如表2。.

表2：螺栓、螺母匹配表

螺栓强度

螺栓的强度应符合表3要求。

表3：螺栓的强度设计值（N/mm2）

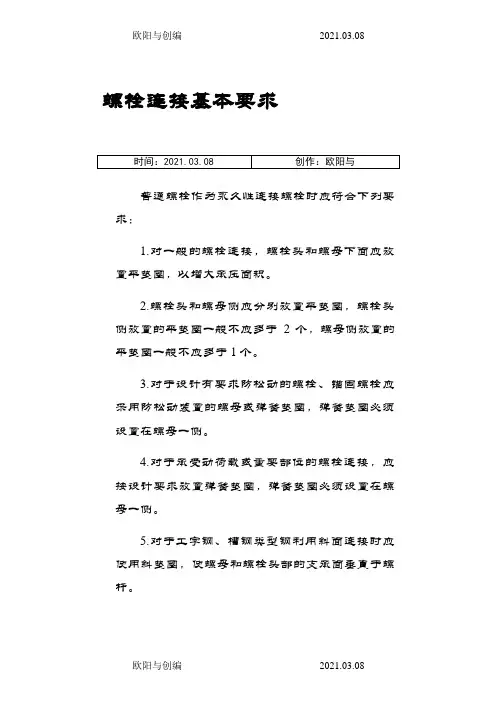

螺栓连接基本要求

普通螺栓作为永久性连接螺栓时应符合下列要求：?

1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压

面积。?

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不

应多于2个，螺母侧放置的平垫圈一般不应多于1个。?

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母

或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。?

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。?

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求

根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。下面具体说明：

1.电气连接类：

户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：

变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：

铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时

螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。铁附件连接采用双头

螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓的穿向要求

对立体结构：水平方向由内向外；垂直方向由下向上。

对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向；垂直方向，由下向上。

变压器台架平面结构：以变压器高、低压端子为参考方向，从低压端子端向高压端子方向穿；以变压器、电杆为参考方向，从变压器侧向电杆侧方向穿（由内向外穿）。

螺栓的紧固要求

连接螺栓应逐个紧固，螺栓的扭紧力矩不应小于表4的规定。若发现螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的，应更换螺

栓、螺母。

表4：螺栓紧固扭矩标准

螺栓装配

装配前目视检查螺栓、螺母或被联接件的丝孔，应无磕碰、划伤，符合图纸或本规范所引用的标准。?

在装配过程中，不得碰伤螺栓的螺纹部分。??

螺栓的头部及螺母端面的垫圈，应与被紧固的零件平面均匀接触，不应倾斜，也不允许用锤敲击使两平面接触，螺杆应无弯曲变形。?

被连接件应均匀受压，相互紧密贴合，连接牢固。

螺栓、螺母紧固时严禁使用不合适的扳手。??

螺栓、螺钉装配时应该用手拧入大于2～3个螺距，然后再用扳手或电动工具拧紧。

螺栓、螺母装配时，注意保护被联接件的漆膜、镀层及螺栓、螺母头部，不能损坏。

螺母拧紧后，螺栓头部应露出螺母端面2～3个螺距，螺母和垫圈均以反面面向被连接体(螺母标有字样的一面为正面,垫圈圆滑一面的为正面)。

螺栓紧固后油漆标记?，标记位一般用红色油漆点在螺栓与螺母的接触处。颜色可根据使用场所不同而更改，但颜色必须明显区分。
