模拟电子技术实验
大学模电实验报告
一、实验目的1. 理解模拟电子技术的基本概念和基本原理。
2. 掌握模拟电路的搭建和调试方法。
3. 培养实验操作能力和数据分析能力。
二、实验原理模拟电子技术是研究模拟信号处理和模拟电路设计的学科。
本实验主要涉及以下原理：1. 基本放大电路：包括共射放大电路、共集放大电路、共基放大电路等。
2. 运算放大器：包括反相比例放大、同相比例放大、加法运算、减法运算等。
3. 滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
三、实验仪器与设备1. 模拟电子技术实验箱2. 函数信号发生器3. 示波器4. 数字多用表5. 绝缘导线6. 插头四、实验步骤1. 搭建共射放大电路：- 根据实验指导书，连接共射放大电路。
- 调整偏置电阻，使晶体管工作在放大区。
- 使用函数信号发生器输入正弦波信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
2. 搭建运算放大器电路：- 根据实验指导书，连接运算放大器电路。
- 输入不同电压信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
3. 搭建滤波电路：- 根据实验指导书，连接滤波电路。
- 输入不同频率的信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
五、实验结果与分析1. 共射放大电路：- 输入信号频率为1kHz，输出信号频率为1kHz，放大倍数为20。
- 当输入信号频率为10kHz时，输出信号频率为10kHz，放大倍数为10。
2. 运算放大器电路：- 反相比例放大电路：输入电压为1V，输出电压为-2V。
- 同相比例放大电路：输入电压为1V，输出电压为2V。
- 加法运算电路：输入电压分别为1V和2V，输出电压为3V。
- 减法运算电路：输入电压分别为1V和2V，输出电压为-1V。
3. 滤波电路：- 低通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.5V；当输入信号频率为10kHz时，输出信号幅度为0.1V。
- 高通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.1V；当输入信号频率为10kHz时，输出信号幅度为0.5V。
模拟电子技术实验报告
模拟电子技术实验报告模拟电子技术实验报告引言模拟电子技术是电子工程领域中的重要分支，它研究的是电子信号的传输、处理和控制。
在实际应用中，模拟电子技术被广泛应用于通信、娱乐、医疗等领域。
本篇实验报告将介绍我在模拟电子技术实验中的学习和实践经验。
实验一：放大电路设计与实验在这个实验中，我们主要学习了放大电路的设计和实验。
首先，我们通过理论计算和仿真软件的辅助，设计了一个放大电路。
然后，我们按照设计要求，选择合适的电子元件进行实验搭建。
在搭建完成后，我们使用示波器和信号发生器对电路进行测试和分析。
通过实验，我们深入了解了放大电路的工作原理和特性。
实验二：滤波电路设计与实验滤波电路是模拟电子技术中常见的电路之一。
在这个实验中，我们学习了低通滤波器和高通滤波器的设计和实验。
通过理论计算和仿真软件的辅助，我们设计了一个低通滤波器和一个高通滤波器。
然后，我们使用合适的电子元件进行实验搭建，并使用示波器和信号发生器对电路进行测试和分析。
通过实验，我们掌握了滤波电路的设计和调试方法。
实验三：振荡电路设计与实验振荡电路是模拟电子技术中的重要内容之一。
在这个实验中，我们学习了振荡电路的设计和实验。
通过理论计算和仿真软件的辅助，我们设计了一个振荡电路。
然后，我们使用合适的电子元件进行实验搭建，并使用示波器对电路进行测试和分析。
通过实验，我们了解了振荡电路的工作原理和特性，并学会了调试振荡电路的方法。
实验四：运算放大器设计与实验运算放大器是模拟电子技术中常见的电子元件之一。
在这个实验中，我们学习了运算放大器的设计和实验。
通过理论计算和仿真软件的辅助，我们设计了一个运算放大器电路。
然后，我们使用合适的电子元件进行实验搭建，并使用示波器和信号发生器对电路进行测试和分析。
通过实验，我们掌握了运算放大器的工作原理和特性，并学会了调试运算放大器电路的方法。
实验五：电源设计与实验电源是模拟电子技术中不可或缺的一部分。
在这个实验中，我们学习了电源的设计和实验。
模拟电子技术实验报告
模拟电子技术实验报告实验目的评估模拟电子技术的运用和实验结果的分析。
实验器材- 双踪示波器- 函数信号发生器- 直流稳压电源- 万用表- 电阻、电容等元器件实验步骤第一步：直流电压放大1. 按照电路图连接好电路，并将直流稳压电源输出设为10V。
2. 测量放大电路的直流放大倍数。
3. 将输入信号从0.1V逐渐增加到1V，并记录对应输出信号的电压值。
第二步：换流电路1. 按照电路图连接好电路，并将函数信号发生器的输出设为正弦波。
2. 测量换流电路的输出波形，并与输入波形进行比较。
第三步：集成运放1. 按照电路图连接好电路，并将输入信号设为三角波。
2. 测量集成运放输出波形，并与输入波形进行比较。
结果和分析1. 在直流电压放大实验中，测得电路的直流放大倍数为15.4倍，输出信号的失真略微增加。
这是因为理想的运放模拟电路在直流部分可以达到无穷大增益，但实际电路因为存在漏电、器件参数的不同导致实际相对稳定的直流增益不可能太高，而且正负电源电压限制了输出信号的动态范围。
2. 在换流电路实验中，我们通过不同的电容选择和欧姆电阻配合，完成了信号的正弦波变换成半波直流脉冲的效果。
但由于电路的非线性和欧姆电阻的不稳定，导致了输出信号有一定的失真和频率降低的现象。
3. 在集成运放实验中，我们实现了三角波的变幻成矩形波的目的。
理论上，集成运放的输入阻抗无限大，输出阻抗无穷小，所以输出信号理论上等于输入信号。
而实际中，集成运放输出信号会受到负载、电源电压波动等因素的影响，导致实际输出信号与理论信号有一定偏差。
总结通过本次模拟电子技术实验，我们学习了基本的模拟电路设计和调试方法，深入理解了运放的基本原理，对模拟电子技术的应用和实验结果的分析有了更深入的认识。

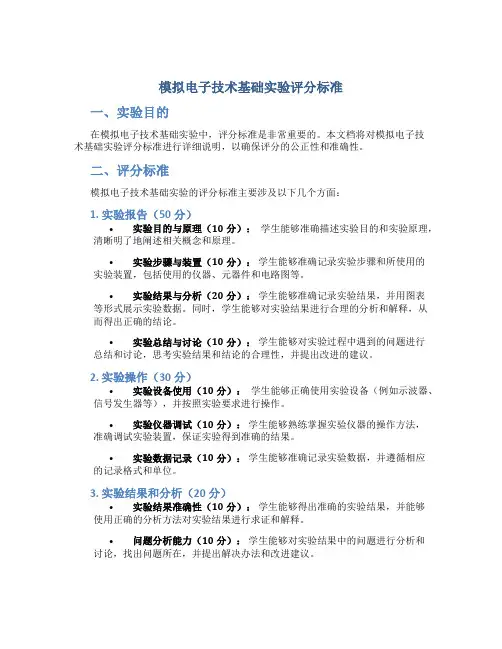

模拟电子技术基础实验评分标准
模拟电子技术基础实验评分标准一、实验目的在模拟电子技术基础实验中，评分标准是非常重要的。
本文档将对模拟电子技术基础实验评分标准进行详细说明，以确保评分的公正性和准确性。
二、评分标准模拟电子技术基础实验的评分标准主要涉及以下几个方面：1. 实验报告（50分）•实验目的与原理（10分）：学生能够准确描述实验目的和实验原理，清晰明了地阐述相关概念和原理。
•实验步骤与装置（10分）：学生能够准确记录实验步骤和所使用的实验装置，包括使用的仪器、元器件和电路图等。
•实验结果与分析（20分）：学生能够准确记录实验结果，并用图表等形式展示实验数据。
同时，学生能够对实验结果进行合理的分析和解释，从而得出正确的结论。
•实验总结与讨论（10分）：学生能够对实验过程中遇到的问题进行总结和讨论，思考实验结果和结论的合理性，并提出改进的建议。
2. 实验操作（30分）•实验设备使用（10分）：学生能够正确使用实验设备（例如示波器、信号发生器等），并按照实验要求进行操作。
•实验仪器调试（10分）：学生能够熟练掌握实验仪器的操作方法，准确调试实验装置，保证实验得到准确的结果。
•实验数据记录（10分）：学生能够准确记录实验数据，并遵循相应的记录格式和单位。
3. 实验结果和分析（20分）•实验结果准确性（10分）：学生能够得出准确的实验结果，并能够使用正确的分析方法对实验结果进行求证和解释。
•问题分析能力（10分）：学生能够对实验结果中的问题进行分析和讨论，找出问题所在，并提出解决办法和改进建议。
三、评分细则1. 分数划分根据上述评分标准，将每个方面的分数划分为：优秀（90-100分）、良好（80-89分）、中等（70-79分）、及格（60-69分）和不及格（0-59分）。
2. 评分要求评分时应根据实验报告和实验操作的表现，进行综合评价。
评分应准确无误，不偏袒个人情感，确保公正性和客观性。
同时，评分要求符合实验要求和实验室规章制度，不得违反学术道德和诚信原则。
模拟电子技术实验报告
一、实验目的1. 熟悉模拟电子技术实验的基本操作流程；2. 掌握模拟电子技术实验的基本测量方法；3. 理解模拟电子电路的基本原理，提高电路分析能力；4. 培养实验操作技能，提高动手实践能力。
二、实验内容1. 常用电子仪器的使用：示波器、万用表、信号发生器等；2. 晶体管共射极单管放大器实验；3. 射极跟随器实验；4. 差动放大器实验。
三、实验原理1. 常用电子仪器使用：示波器、万用表、信号发生器等是模拟电子技术实验中常用的测量工具，掌握这些仪器的使用方法对于进行实验至关重要。
2. 晶体管共射极单管放大器：晶体管共射极单管放大器是一种基本的模拟放大电路，其原理是利用晶体管的电流放大作用，将输入信号放大。
3. 射极跟随器：射极跟随器是一种具有高输入阻抗、低输出阻抗、电压放大倍数接近1的放大电路，常用于信号传输和阻抗匹配。
4. 差动放大器：差动放大器是一种能有效地抑制共模干扰的放大电路，广泛应用于测量、通信等领域。
四、实验步骤1. 常用电子仪器使用：熟悉示波器、万用表、信号发生器的操作方法，并进行基本测量。
2. 晶体管共射极单管放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
3. 射极跟随器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
4. 差动放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
五、实验数据及分析1. 常用电子仪器使用：根据实验要求，使用示波器、万用表、信号发生器等仪器进行测量，并记录数据。
2. 晶体管共射极单管放大器实验：（1）输入信号频率为1kHz，幅值为1V；（2）输出信号频率为1kHz，幅值为5V；（3）放大倍数为5。
模拟电子技术实验
模拟电子技术实验实验一常用仪器、仪表的测量一、实验目的1．掌握函数信号发生器的使用方法；2．掌握交流毫伏表的使用方法；3．掌握双踪示波器的使用方法；学会用示波器测量正弦信号的峰峰值、周期及频率。
二、实验原理在模拟电子技术实验中，函数信号发生器用来提供各种电源信号；交流毫伏表则用来测量交流电压的有效值；示波器能定性显示信号波形和定量测试。
按照图3-1框图连线，函数信号发生器把不同频率、不同幅值的信号送进示波器，用示波器进行观测，同时用交流毫伏表测量，最后把示波器测试的结果与交流毫伏表测试的结果加以比较。
图3-1 实验电路框图三、实验仪器与器件函数信号发生器；交流毫伏表；双踪示波器。
四、实验内容与步骤1．函数信号发生器和交流毫伏表的使用1）接通函数信号发生器的电源，选择输出正弦波信号，先调节“频率粗调”使输出频率为500Hz，再调节“正弦波衰减”为“0db”档，顺时针旋转“正弦波衰减幅度”旋钮，使表头输出电压为最大值。
2）接通交流毫伏表电源，将波段开关置电压档的最高量程（300V）。
3）将毫伏表开路电缆的红、黑两端分别与函数信号发生器正弦波输出红黑插座相接。
4）调节量程开关（从高量程向低量程调节）使毫伏表表头指针指在满刻度的2/3处。
5）准确读数。
6）分别测量函数信号发生器输出正弦波信号为1KHz、10KHz、“正弦波衰减”为20db、40db档时的最大输出电压值7）将测量值填入表3-1中。
2．双踪示波器的使用参考本书第一章示波器的使用，认识示波器面板的旋钮，熟悉旋钮的作用。
1）检查本机标准信号，并定量测量标准信号的时间、周期和幅度。
2）将函数信号发生器调在正弦波1KHz处，输出电压为3V。
3）用毫伏表测量正弦波的有效值，并填入表3-2中。
4）将函数信号发生器的正弦波信号输入示波器。
调节示波器有关旋钮，使荧光屏上出现一个稳定的正弦波信号，计算正弦波的峰峰值和周期。
5）计算公式如下：峰峰值计算：Up-p=volts/div档位数×Y轴格数周期计算：T=sec/div档位数×X轴格数3．将函数信号发生器输出电压改为10KHz、5V，再重复上述步骤。
模拟电子技术实验
实验一 共发射极放大电路1、实验目的（1）熟练掌握共发射极放大电路的工作原理，静态工作点的设置与调整方法，了解工作点对放大器性能的影响；（2）掌握放大器基本性能指标参数的测试方法。
2、实验设备（1）模拟电子线路实验箱 1台 （2）双踪示波器 1台 （3）函数信号发生器 1台（4）直流稳压电源 1台 （5）数字万用表 1台3、实验原理图1.1 所示是一个阻容耦合共发射极放大器。
它的偏置电路采用R b1 和R b2 组成的分压电路，并在发射极中接有电阻R e （Ｒe ＝Ｒe1＋Ｒe2），以稳定放大器的静态工作点。
当在放大器的输入端加输入信号u i 后，在输出端就可以得到一个与u i 相位相反，幅值被放大了的输出信号u o ，从而实现了放大。
（1）静态工作点U BQ = U CC R b2 /（R b1 + R b2）I CQ ≈I EQ =（U BQ -U BE ）/ R e = U EQ / R eU CEQ ≈ U CC -I CQ （R C +R e ）为使三极管工作在放大区，一般应满足： 硅管： U BE ≈ 0.7V U CC >U CEQ >1V （2）电压放大倍数图1.1共发射极放大器CCA u = -βR L ′/r be （注：R L ′＝ＲL ∥ＲC ）（3）输入、输出电阻R i = R b1∥R b2∥r be r be = r bb ′+（1+β）26mV / I EQ mA R o = r o ∥R C ≈ R C4、实验内容与步骤（1）线路连接按图1.1 连接电路，把基极偏置电阻R P 调到最大值，避免工作电流过大。
（2）静态工作点设置接通+12V 直流电源，调节基极偏置电阻R P ，使I EQ =1mA ，也即是使U EQ = 1.9V 。
然后测试各工作点电压，填入表1-1中。
（3）电压放大倍数测量调节信号源，使之输出一个频率为1kHz ，峰峰值为30mV 的正弦信号（用示波器测量）。
模电技术实验报告
一、实验目的1. 理解模拟电子技术的基本原理和实验方法。
2. 掌握晶体管放大电路的基本搭建和调试方法。
3. 学习信号的产生、传输和处理的实验技能。
4. 提高对电路性能指标的理解和测试能力。
二、实验原理模拟电子技术是研究模拟信号处理和传输的理论和技术。
本次实验主要涉及以下内容：1. 晶体管放大电路：利用晶体管的放大作用，将微弱的输入信号放大到所需的幅度。
2. 信号发生器：产生不同频率和幅度的正弦波信号，用于测试电路的性能。
3. 示波器：观察和分析信号的波形，测量信号的幅度、频率和相位等参数。
4. 万用表：测量电路中的电压、电流和电阻等参数。
三、实验内容及步骤1. 晶体管共射放大电路（1）搭建共射放大电路，包括输入端、放大电路和输出端。
（2）调整电路参数，使放大电路工作在最佳状态。
（3）使用信号发生器产生输入信号，观察输出信号的波形和幅度。
（4）测量放大电路的增益、带宽和失真等性能指标。
2. RC正弦波振荡器（1）搭建RC正弦波振荡器电路，包括RC振荡网络和放大电路。
（2）调整电路参数，使振荡器产生稳定的正弦波信号。
（3）使用示波器观察振荡信号的波形和频率。
（4）测量振荡器的振荡频率、幅度和相位等性能指标。
3. 差分放大电路（1）搭建差分放大电路，包括两个共射放大电路和公共发射极电阻。
（2）调整电路参数，使差分放大电路抑制共模信号，提高电路的共模抑制比（CMRR）。
（3）使用信号发生器产生差模和共模信号，观察输出信号的波形和幅度。
（4）测量差分放大电路的增益、带宽和CMRR等性能指标。
四、实验数据记录与分析1. 晶体管共射放大电路| 电路参数 | 测量值 || --- | --- || 输入信号幅度 | 0.1V || 输出信号幅度 | 5V || 增益 | 50 || 带宽 | 10kHz || 失真 | <1% |2. RC正弦波振荡器| 电路参数 | 测量值 || --- | --- || 振荡频率 | 1kHz || 振荡幅度 | 2V || 相位| 0° |3. 差分放大电路| 电路参数 | 测量值 || --- | --- || 差模增益 | 20 || 共模抑制比（CMRR） | 60dB |五、实验结论1. 通过本次实验，加深了对模拟电子技术基本原理的理解。
模拟电子技术实验报告
模拟电子技术基础实验实验报告目录一、共射放大电路二、集成运算放大器三、RC正弦波振荡器四、方波发生器五、多级负反馈放大电路六、有源滤波器七、复合信号发生器一、共射放大电路1.实验目的(1)掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。
(2)熟悉常用电子仪器的使用方法，熟悉基本电子元器件的作用。
(3)学会并熟悉“先静态后动态”的电子线路的基本调试方法。
(4)分析静态工作点对放大器性能的影响，学会调试放大器的静态工作点。
(5)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
(6)测量放大电路的频率特性。
2.实验器材（1）双路直流稳压电源一台；（2）函数信号发生器一台；（3）示波器一台；（4）毫伏表一台；（5）万用表一台；（6）三极管一个；（7）电阻电位器；（8）模拟电路实验箱；3.实验原理及电路实验电路如下图所示，采用基极固定分压式偏置电路。
电路在接通直流电源Vcc而未加入输入信号（Vi=0）时，三极管三个极电压和电流称为静态工作点。
根据XSC1的显示，按如下方法进行操作：现象出现截止失真出现饱和失真操作减小R7 增大R7当滑动变阻器R7设置为11%时，有最大不失真电压。
静态工作点测量将交流电源置零，用万用表测量静态工作点。
理论估算值实际测量值BQ U CQ U EQ U CEQ UCQ I BQ U CQ U EQ U CEQUCQ I3.98V 6.03V 3.28V 2.75V 2.98m A 3.904V6.253V3.186V3.067V2.873m A1. Q 点过低——信号进入截止区2. Q 点过高——信号进入饱和区二、集成运算放大器1.实验目的(1)加深对集成运算放大器的基本应用电路和性能参数的理解。
(2)了解集成运算放大器的特点，掌握集成运算放大器的正确使用方法和基本应用电路。
(3) 掌握由运算放大器组成的比例、加法、减法、积分和微分等基本运算电路的功能。
模拟电子技术实验报告
桂林电子科技大学模拟电子技术实验报告实验一单级放大电路5、查找三极管9013 资料，在下图中标出9013 的三个引脚（E、B、C），并写出3～5 项你认为重要的参数？四．实验步骤及注意事项1. 测量导线、信号线、电源线好坏。
注意事项：使用台式万用表蜂鸣器档测量导线，不测量将可能导致实验失败！2.检查实验所用的A1 电路板上三极管所在位置的背面是否焊接有三极管。
注意事项：若有则第3、4 步可跳过不做，在表2 中β记为100。
3. 测量三极管9013 的直流放大系数β记录在表2 中。
注意事项：使用UT8803N 台式数字万用表HFE 档位，将三极管插到NPN 一边。
4.将已经测过值的三极管插入A1 电路板对应的三极管插孔中。
注意事项：三极管必须按照正确顺序插入A1 电路板中，不插入或插错将导致实验测量数据全错！5. 连接电路，接通12V 直流电源，但不接入信号源！注意事项：（1）单级放大电路的输入端暂时不能接入信号源。
（2）检查电路无误后，才能接通电源。
（3）所用的12V 要用万用表测量校准。
6. 设置静态工作点。
注意事项：（1）用台式万用表DCV（直流电压）档位监测UEQ电压变化（电路中三极管发射极与“地” 之间的电压，万用表黑表笔接“地”）。
（2）调节电位器RP 的大小，使得UEQ调到约为1.9V，不用非常精确。
7.测量静态工作点注意事项：UBQ、UEQ、UCQ分别表示电路中三极管基极、发射极、集电极与“地”之间的电压，而“ Q”表示的是“静态”而不是“地”，UBEQ= UBQ- UEQ，UCEQ= UCQ- UEQ。
8.测量RP的阻值。
注意事项：测量RP的阻值时，应把RP与电路断开，测完RP后再接回！9.电路输入端接入信号源，输出端将5.1KΩ 负载接上，用示波器双通道同时测量输入输出波形，观察ui、uoL的相位关系，并在一个坐标系上画出波形图。
注意事项：（1）信号源和示波器必须共地，即黑夹子要接地。
模拟电子技术实验报告
模拟电子技术实验报告实验目的，通过模拟电子技术实验，加深对电子技术原理的理解，掌握基本的电路设计和调试方法。
实验仪器和材料，集成电路实验箱、示波器、电源、电阻、电容、电感等元器件。
实验一，直流电路实验。
1. 实验内容，搭建一个简单的直流电路，测量电压、电流、电阻等参数。
2. 实验步骤，首先将电源连接到实验箱上，然后依次连接电阻、电压表和电流表，调节电源电压，记录电路中各个元件的参数。
3. 实验结果，根据测量结果，绘制电压-电流特性曲线，计算电路中的电阻值。
实验二，交流电路实验。
1. 实验内容，搭建一个简单的交流电路，观察交流电压的变化规律。
2. 实验步骤，将交流电源接入实验箱，连接电阻、电容等元件，利用示波器观察电压波形的变化。
3. 实验结果，根据示波器显示的波形，分析电路中的相位差、频率等参数。
实验三，放大电路实验。
1. 实验内容，搭建一个简单的放大电路，观察输入信号和输出信号的变化。
2. 实验步骤，连接放大电路的输入和输出端，输入不同幅度和频率的信号，观察输出信号的变化。
3. 实验结果，根据实验结果，分析放大电路的增益、频率响应等特性。
实验四，滤波电路实验。
1. 实验内容，搭建一个简单的滤波电路，观察不同频率信号的滤波效果。
2. 实验步骤，连接滤波电路的输入和输出端，输入不同频率的信号，观察输出信号的变化。
3. 实验结果，根据实验结果，分析滤波电路的通频带、阻带等特性。
实验五，振荡电路实验。
1. 实验内容，搭建一个简单的振荡电路，观察输出信号的振荡特性。
2. 实验步骤，连接振荡电路的输入和输出端，调节电路参数，观察输出信号的频率和幅度。
3. 实验结果，根据实验结果，分析振荡电路的频率稳定性、波形失真等特性。
实验总结，通过以上实验，加深了对模拟电子技术原理的理解，掌握了基本的电路设计和调试方法，为今后的电子技术应用奠定了基础。
北理模拟电子技术实验报告
北理模拟电子技术实验报告实验目的：本实验旨在加深对模拟电子电路原理的理解，通过实际操作掌握模拟电路的搭建、测试与分析方法，培养学生的实践能力和创新思维。
实验原理：模拟电子技术是电子工程领域中的基础，涉及对连续信号的处理。
本次实验主要围绕基本放大电路、滤波器、振荡器等模拟电路的设计与测试。
实验设备与材料：1. 面包板2. 电阻、电容、电感等电子元件3. 信号发生器4. 万用表5. 示波器6. 模拟电路实验箱实验步骤：1. 根据实验要求设计电路图，并列出所需元件清单。
2. 在面包板上搭建电路，注意元件的连接顺序和方向。
3. 使用信号发生器提供测试信号，观察示波器上波形的变化。
4. 调整电路参数，记录不同参数下电路的性能。
5. 使用万用表测量电路中关键节点的电压和电流，验证理论分析与实际测量的一致性。
实验结果：在本次实验中，我们成功搭建了基本放大电路，并测试了不同增益设置下的放大效果。
通过调整电阻和电容的值，实现了低通、高通和带通滤波器的设计。
此外，还搭建了简单的振荡器电路，观察到了稳定的振荡波形。
实验分析：通过对电路的搭建和测试，我们发现电路的实际性能与理论设计存在一定的偏差。
这可能是由于元件参数的不准确、电路搭建中的连接问题或信号源的干扰等因素造成的。
通过调整和优化，可以提高电路的性能。
实验结论：通过本次模拟电子技术实验，我们不仅掌握了模拟电路的设计与测试方法，还学会了如何分析和解决实验中遇到的问题。
实验结果表明，理论与实际相结合是提高电路性能的关键。
实验心得：在实验过程中，我们深刻体会到了理论与实践相结合的重要性。
通过动手实践，我们对模拟电子技术有了更深入的理解。
此外，实验过程中遇到的问题也锻炼了我们分析问题和解决问题的能力。
安全注意事项：1. 实验前应仔细阅读实验指导书，了解实验原理和操作步骤。
2. 使用仪器设备时，应遵循操作规程，注意人身安全。
3. 实验结束后，应及时清理实验台，关闭电源，确保实验室的安全。
模拟电子技术试验
V０ RF
AVf＝ ＝Ｇ
Vi R１
当 RF ＝R１ 时,运算电路的输出电压等于输入电压的负值,称为反相器.
由于反相输入端具有 “虚地”的特点,故其共模输入电压等于零.反相比例运算电路的
电压传输特性如图 ２
Ｇ２
Ｇ
２ 所示.其输出电压的最大不失真峰Ｇ峰值为
VoPＧP＝２VoM
式中,VoM 为受电源电压限制的运放最大输出电压,通常 VoM 比电源电压 VCC 小 １~２V.
各控制件的名称及其作用.
(
２)掌握常用电子仪器的使用方法.
１)电源的使用 (
DF１７３１S 型)
① 将二路可调电源独立稳压输出,调节一路输出电压为 １０V,另一路为 １５V.
② 将稳压电源输出接为如 图 ２
Ｇ
１
Ｇ
１ 所 示 的 正 负 电 源 形 式. 输 出 直 流
电压为 ±１５V.
③ 将两路可调电源串联使用,调节输出稳压值为 ４８V.
运放本身失调的影响,保证在集成运放闭环工作后,输入为零时输出为零,必须考虑调零问
题;为了消除输入偏置电流的影响,通常让集成运放两个输入端对地直流电阻相等,以确保
其处于平衡对称的工作状态.
１
反相输入比例运算电路
电路如图 ２
Ｇ２
Ｇ
１ 所示.信号 Vi 由反相端输入,所以 Vo 与 Vi 相位相反.输出电压经 RF
方面的应用.
(
２)掌握反相比例运算电路,同相比例运算电路、加法和减法运算及单电源交流放大等
电路的设计方法.
(
３)学会测试上述各运算电路的工作波形及电压传输特性.
二、实验原理
集成运算放大器是高增益的直流放大器.在其输出端和输入端之间接入不同的反馈网络,就
模拟电子技术实验报告答案
模拟电子技术实验报告答案引言模拟电子技术实验是电子工程专业中重要的基础实验之一。
通过模拟电子技术实验，学生可以掌握各种模拟电子电路的特性和设计方法，并将理论知识应用于实践中。
本文将介绍一系列模拟电子技术实验的答案，包括实验题目、实验步骤、实验结果分析等。
实验一：放大电路实验题目设计一个放大电路，输入电压为1V，要求输出电压放大倍数为10倍。
实验步骤1.根据题目要求，选择合适的放大电路拓扑结构，常见的有共射极、共集电极和共基极三种结构，本实验选择共射极结构。
2.根据放大倍数为10倍，可以使用一个普通的放大电路进行级联以获得所需的放大倍数。
即将输入信号接到第一个放大电路的输入端，输出端接到第二个放大电路的输入端，通过级联方式实现10倍放大。
3.根据实际情况确定所需器件的参数，包括BJT晶体管的类型、电阻的取值等。
4.根据电路拓扑和参数，利用电路分析和计算方法计算得到各个元件的取值。
5.根据计算结果，选择合适的元件进行实际电路的搭建。
6.进行实际测量，输入1V的信号，并测量输出电压的值。
7.比较实际测量结果和理论计算结果，分析可能的误差来源。
实验结果分析通过实验测量得到的结果为：•输入电压：1V•输出电压：10V根据实验结果与理论计算结果的比较，发现实验结果与理论计算结果基本一致，可以证明实验设计及测量操作的正确性。
然而，实际电路中存在一些误差来源，如元件的内阻、元件参数的漂移等，这些误差会对实验结果产生一定的影响。
因此，在进行电路设计和实验测量时，需要综合考虑各种因素，并进行合理的误差分析。
实验二：直流电源设计实验题目设计一个直流电源电路，输出电压为5V，输出电流为1A，要求电源稳定性好、负载能力强。
实验步骤1.根据题目要求和实际需求，选择合适的直流电源拓扑结构。
常见的直流电源拓扑结构有线性稳压电源和开关稳压电源两种，本实验选择线性稳压电源。
2.根据所需的输出电压和电流，计算得到所需的变压器参数。
3.根据变压器参数，选择合适的变压器进行实际电路的搭建。
实验报告模板模电(3篇)
第1篇一、实验目的1. 熟悉模拟电子技术的基本原理和实验方法；2. 掌握常用电子元器件的测试方法；3. 培养学生动手能力、分析问题和解决问题的能力；4. 理解模拟电路的基本分析方法。
二、实验原理（此处简要介绍实验原理，包括相关公式、电路图等。
）三、实验仪器与设备1. 信号发生器2. 示波器3. 数字万用表4. 模拟电子实验箱5. 连接线四、实验步骤1. 按照实验原理图连接实验电路；2. 使用数字万用表测量相关元器件的参数，如电阻、电容等；3. 使用信号发生器产生不同频率、幅值的信号；4. 使用示波器观察电路输出波形，分析电路性能；5. 根据实验要求，调整电路参数，观察波形变化；6. 记录实验数据，分析实验结果；7. 撰写实验报告。
五、实验数据与分析（此处列出实验数据，包括测量结果、波形图等。
）1. 电路参数测量结果：（列出电阻、电容等元器件的测量值）2. 电路输出波形分析：（分析电路输出波形，如幅度、频率、相位等）3. 实验结果与理论分析对比：（对比实验结果与理论分析，分析误差原因）六、实验结论1. 总结实验过程中遇到的问题及解决方法；2. 总结实验结果，验证理论分析的正确性；3. 对实验电路进行改进，提高电路性能；4. 对实验过程进行反思，提高实验技能。
七、实验报告1. 实验目的；2. 实验原理；3. 实验仪器与设备；4. 实验步骤；5. 实验数据与分析；6. 实验结论；7. 参考文献。
八、注意事项1. 实验过程中注意安全，遵守实验室规章制度；2. 操作实验仪器时，轻拿轻放，避免损坏；3. 严谨实验态度，认真记录实验数据；4. 实验结束后，清理实验场地，归还实验器材。
注：本模板仅供参考，具体实验内容和要求请根据实际课程安排进行调整。
第2篇实验名称：____________________实验日期：____________________实验地点：____________________一、实验目的1. 理解并掌握____________________的基本原理和操作方法。
模电教学实践(3篇)
第1篇一、引言模拟电子技术（以下简称模电）是电子技术领域的重要基础课程，主要研究模拟信号的传输、处理、转换和放大等基本原理。
在我国高等教育中，模电课程是一门重要的专业基础课，对于培养具有创新精神和实践能力的电子技术人才具有重要意义。
为了提高学生的实践能力和创新意识，本文将从以下几个方面对模电教学实践进行探讨。
二、实践教学内容与方法1. 实践教学内容模电实践教学主要包括以下几个方面：（1）模拟电路基本元件及参数测量（2）放大电路的分析与设计（3）反馈电路的分析与设计（4）振荡电路的分析与设计（5）滤波电路的分析与设计（6）功率放大电路的分析与设计（7）模拟集成电路的应用2. 实践教学方法（1）实验法：通过实验操作，使学生掌握模拟电路的基本原理和实验技能。
（2）案例分析法：结合实际工程案例，引导学生分析问题、解决问题。
（3）设计法：鼓励学生进行模拟电路的设计，提高其创新能力。
（4）讨论法：组织学生讨论模拟电路设计中的关键问题，培养其团队合作精神。
三、实践教学模式1. 分阶段实践教学模式（1）基础实验阶段：主要完成模拟电路基本元件及参数测量实验，使学生熟悉实验仪器和实验方法。
（2）综合实验阶段：完成放大电路、反馈电路、振荡电路、滤波电路等实验，提高学生的综合实践能力。
（3）设计创新阶段：引导学生进行模拟电路设计，培养学生的创新意识和实践能力。
2. 理论与实践相结合的教学模式（1）课堂理论教学：系统讲解模拟电路的基本原理、分析方法等。
（2）实验操作教学：通过实验操作，使学生将理论知识应用于实践。
（3）设计创新教学：鼓励学生进行模拟电路设计，培养学生的创新意识和实践能力。
四、实践效果评价1. 学生实践能力评价通过实验报告、实验操作考核、设计作品展示等方式，评价学生的实践能力。
2. 教师教学质量评价通过学生评教、同行评议等方式，评价教师的教学质量。
3. 课程体系评价通过课程考核、毕业设计等环节，评价课程体系的设置和实施效果。
《模拟电子技术实验》课程标准-
《模拟电子技术实验》课程标准第一部分前言模拟电子技术实验是电气工程及其自动化、自动化专业的专业基础课程，是一门理论性实践性很强的实验课程，是数字电子技术、电力电子学、自动控制原理等其它课程的实践基础。
通过本课程的教学，使学生更好理解和巩固课堂上所讲的理论知识，熟练掌握典型电子仪表的使用方法，掌握基本实验技能，提高学生的动手能力，加强学生独立分析问题和解决问题的能力，为进一步学习专业课做好准备，并为今后从事专业方面的工作打下坚实基础。
三、课程基本理念以模拟电子技术实验和工程应用需求为逻辑起点，以学生职业能力培养和职业素质养成为主线，以工作过程为导向，以典型工作任务分析为依据，以真实工作任务为载体，以校内双师教师为主导组织教学。
按照应用型高技术人才能力培养的要求，将学生职业能力培养的基本规律与课程系统化、以及学生专业能力、方法能力相结合，形成以工作过程为导向，以学生为中心、教师引导、教学做一体化的工学结合教学模式。
四、课程的设计思路通过行为导向的项目式教学，加强学生实验技能的培养，培养学生的综合职业能力和职业素养；独立学习及获取新知识、新技能、新方法的能力；与人交往、沟通及合作等方面的态度和能力。
第二部分课程目标一、总体目标模拟电子技术实验课是《模拟电子技术》和其相近课程的重要组成部分，本实验要求掌握实验方法，并运用课堂上学到的模拟电子理论知识来分析研究实验中的各种问题，得出必要的结论，从而达到培养学生在模拟电子技术这门学科中具备分析问题和解决问题的初步能力。
二、具体目标1.知识与方法根据专业人才培养要求，结合国家职业标准，学校要为社会和用人单位培养复合型、技能型、实用型人才，以能满足企业对电子工程设计人员的要求为最终目的,使学生能够更好地为企业所用。
培养学生的创新精神和创新能力是高等教育教学改革的核心目标，实验教学是培养学生实践能力和创新能力的重要环节。
模拟电子技术实验更是培养学生的创新精神与实践能力的关键环节。
模拟电子技术实验报告
模拟电子技术实验报告篇一：模拟电子技术实验报告模版《模拟电子技术》实验报告学院：信息技术学院系别：专业：班级：姓名：实验题目：实验类型（演示□验证□设计□其它□）实验日期：年月日篇二：模拟电路实验报告模拟电路实验报告系：电子信息与机电工程学院班别：07电气第二组 16 号姓名：胡鉴中学号：XX 日期：XX.3.一、实验目的：1、认识电路常用的电阻器、电容器、电感器、变压器二极管、三极管、的类型和规格。
2、掌握用万用表检查这些元件好坏的方法。
二、实验器材：电阻两个、电位器一个、电容三个、电感一个、变压器一个、二极管两个、三极管两个。
三：实验原理：1、电阻器电阻器按阻值可不可调分为固定式电阻器、可变式电阻器。
电阻器的特性指标主要有额定功率，阻值和容许误差。
额定功率的选用应比其在电路中实际消耗功率大1.5至2倍为宜，以提高设备可靠性，延长使用寿命。
由于生产工艺的影响允许电阻实测值和标称值之间有一定的误差范围，选用者在成本允许的情况下应选用误差小的高精度电阻。
数，其它色环代表有效数字。
注：一般色环电阻的最后两个色环间距较大，而且金银色环不会是第一个色环电阻好坏的判别方法：看其实测值是否在标称值的容许误差范围内电位器好坏的判别方法：测其两定片间应为标称值，测动片和定片间阻值，且将电位器从一个极端慢慢旋转到另一个极端，其阻值应在零和标称值之间连续变化，整个过程表针不应有跳动现象。
2、电容器电容器按介质分类时，常用的有瓷介电容、涤纶电容、铝电解电容。
电容器的特性指标主要要工作电压、容量、及容许误差。
电路中电容器两端的电压不要超过电容器的工作电压，使用电解电容时，除注意耐压值外，还要注意正负极不要接反，否则电容器会破坏，甚至发生爆炸。
电容器的容量及容许误差，一般有数字直标发法和色环法，有时候将电容标称值省了单位，数值诺大于等于1，则单位为pF，数值小于1则为ǖF色环电容的容量标称值和容许误差表示法同色环电阻表示法此外，技术要求不同的电路应选不同类型的电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一共射极单管放大电路的研究1. 实验目的（1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；（2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法；（3）熟悉常用电子仪器及模拟电路实验设备的使用。
2. 实验设备与器材实验所用设备与器材见表1.1。
表1.1 实验4.1的设备与器材序号名称型号与规格数量备注1 实验台1台2 双踪示波器0～20M 1台3 电子毫伏表1只4 万用表1只5 三极管1只6 电阻1kΩ/0.25W 1只R e7 电阻 2.4kΩ/0.25W 2只R S、R c、R L8 电阻20kΩ/0.25W 1只R b1、R b29 电阻500kΩ/0.25W 1只R b210 铝电解电容10μF/25V 2只C1、C211 铝电解电容50μF/25V 1只C e3. 实验电路与说明实验电路如图1.1所示，为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。
安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。
图1.1 共射极单管放大器实验电路I c/mA U ce/V u0波形失真情况管子工作状态2.0(5) 测量最大不失真输出电压的幅度置R C＝2.4kΩ，R L＝2.4kΩ，调节信号发生器输出，使U s逐渐增大，用示波器观察输出信号的波形。
直到输出波形刚要出现失真而没有出现失真时，停止增大U s，这时示波器所显示的正弦波电压幅度，就是放大电路的最大不失真输出电压幅度，将该值记录下来。
然后继续增大U s，观察输出信号波形的失真情况。
5. 实验总结与分析（1）用理论分析方法计算出电路的静态工作点，填入表1.2中，再与测量值进行比较，并分析误差的原因。
（2）通过电路的动态分析，计算出电路的电压放大倍数，包括不接负载时的A u、A us以及接上负载时的A u、A us。
将计算结果填入表1.3中，再与测量值进行比较，并分析产生误差的原因。
（3）回答以下问题：①放大电路所接负载电阻发生变化时，对电路的电压放大倍数有何影响？②怎样用测量信号电压的方法来测量放大电路的输入电阻和输出电阻？（4）心得体会与其他。
图2.1 带有电压串联负反馈的两级阻容耦合放大器4. 实验内容与步骤（1）电路安装①安装之前先检查各元器件的参数是否正确，区分三极管的三个电极，并测量其β值。
②按图2.1所示电路，在面包板或实验台上搭接电路。
安装完毕后，应认真检查连线是否正确、牢固。
（2）测试静态工作点①电路安装完毕经检查无误后，首先将直流稳压电源调到12V，再接通直流电源，输入信号暂时不接。
②用直流电压表分别测量第一级、第二级的静态工作点，记入表2.1。
表2.1 静态工作点测量数据U b/V U e/V U C/V I C/mA第一级第二级（3）测试基本放大器的各项性能指标①把R f断开后，其他连线不动，将信号发生器的输出信号调到频率为1kHz、幅度为50mV左右的正弦波，接到放大电路输入端U S,然后用示波器观察输出信号的波形。
在整个实验过程中，要保证输出信号不产生失真。
如输出信号产生失真，可适当减小输入信号的幅度。
②在u O不失真的情况下，用交流毫伏表测量U S、U i、U L，记入表3.2中，保持U S不变，断开负载电阻R L（注意，R f不要断开），测量空载时的输出电压U O，记入表2.2中。
(4)测试负反馈放大器的各项性能指标将实验电路恢复为图2.1的负反馈放大电路。
适当加大U S（约30mV），在输出波形不失真的条件下，测量负反馈放大器的A uf、R if和R Of，记入表3.2。
实验三基本运算电路的设计1. 实验目的(1) 研究由集成运算放大器uA741组成的比例、加法、减法和积分等基本运算电路的功能；(2) 学会上述电路的测试和分析方法。
2. 实验设备与器材实验所用设备与器材见表3.1示。
表3.1 实验设备与器材序号名称型号与规格数量备注1 实验台SL-162 1台2 双踪示波器0～20M 1台3 电子毫伏表1只4 万用表1只5 集成运算放大器μA741 1片6 电阻若干7 电容若干8 连接导线若干3. 实验电路与说明UA741引脚图集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
基本运算电路(1) 反相比例运算电路电路如图2.1所示。
对于理想运放，该电路的输出电压与输入电压之间的关系为f1iRU UR=-为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2＝R1 // R f。
(2) 反相加法电路电路如图2.2所示，输出电压与输入电压之间的关系为R R RU U U R =-+f f O i1i212()R 3＝R 1 // R 2 // R f图3.1 反相比例运算电路 图3.2 反相加法运算电路(3) 同相比例运算电路k Ω图3.3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为R U U R =+f O i1(1)R 2＝R 1 // R f当R 1→∞时，U O ＝U i ，即得到如图3.3(b)所示的电压跟随器。
图中R 2＝R f ，用以减小漂移和起保护作用。
一般R f 取10k Ω，R f 太小起不到保护作用，太大则影响跟随性。
图3.3 同相比例运算电路（4）差动放大电路（减法器） 减法运算电路如图3.4所示。
图3.4 减法运算电路图 图3.5 积分运算电路对于图2.4所示的减法运算电路，当R 1＝R 2，R 3＝R f 时，有如下关系式f 0i2i11()R U U U R =-(5) 积分运算电路反相积分电路如图2.5所示。
在理想化条件下，输出电压u O (t )等于C 0idt+u (0)tu +=-⎰O 11u (t)R C式中，u C (0+)是t ＝0+时刻电容C 两端的电压值，即初始值。
如果u i (t )是幅值为E 的阶跃电压，并设u c (0+)＝0，则u t R C R C =-=⎰t O o111E(t)Edt -即输出电压 u o (t )随时间增长而线性下降。
显然RC 的数值越大，达到给定的U o 值所需的时间就越长。
积分输出电压所能达到的最大值受集成运放最大输出范围的限值。
4. 实验内容与步骤实验前要看清运放组件各管脚的位置；切忌正、负电源极性接反和输出端短路，否则将会损坏集成块。
（1）反相比例运算电路① 按图3.1连接实验电路，接通±12V 电源，输入端对地短路，进行调零和消振。
② 输入f ＝100Hz ，U i ＝0.5V 的正弦交流信号，测量相应的U o ，并用示波器观察u o (t )和u i (t )的相位关系，记入表3.2中表3.2 U i ＝0.5V ，f ＝100HzU i /VU 0/Vu i 波形 u o 波形A u实测值计算值（2） 反相加法运算电路① 按图3.2连接实验电路。
调零和消振。
② 输入信号i1U 、i 2U 采用直流信号，图2.6所示电路为简易直流信号源，由实验者自行完成。
实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性区。
用直流电压表测量输入电压U i1、U i2及输出电压U O ，记入表3.4中。
图3.12 简易可调直流信号源 表3.4 反相加法器测量数据U i1/V 0.5 0.4 U i2/V 0.4 0.3 U O /V（3）积分运算电路实验电路如图3.5所示。
① 打开S 2，闭合S 1，对运放输出进行调零。
② 调零完成后，再打开S 1，闭合S 2，使u C (o)＝0。
③ 预先调好交流输入电压U i ＝0.5V ，100HZ,接入实验电路，测量输出电压U O 。
5. 实验总结与分析(1) 整理实验数据，画出波形图（注意波形间的相位关系）。
(2) 将理论计算结果和实测数据相比较，分析产生误差的原因。
(3) 分析讨论实验中出现的现象和问题。
(4) 回答以下问题：① 在反相加法器中，如U i1 和U i2 均采用直流信号，并选定U i2＝－1V ，当考虑到运算放大器的最大输出幅度(±12V)时，｜U i1｜的大小不应超过多少伏？② 在积分电路中，如R 1＝100k Ω， C ＝4.7μF ，求时间常数。
假设U i ＝0.5V ，问要使输出电压U O 达到5V ，需多长时间（设u C (o)＝0）？(5) 心得体会与其他。
实验四功率放大器(虚拟实验)一实验目的1 通过实验了解甲乙类功率放大器的工作原理、特性及使用方法，2特性及使用方法，掌握功率放大器的性能参数及主要指标的测量方法。
二实验原理如图4.1所示电路是一个OTL低频功率放大电路，其中Q3组成推动级（即前置放大级），Q1（NPN）和Q2（PNP）为对管，组成互补推挽OTL功率放大电路。
Q1和Q2都接成射极输出器的形式，因此具有输出电阻低，带负载能力强的优点，适合做功率输出级。
Q3管工作在甲类放大状态，集电极电流ＩＣ１为Q1和Q2提供合适的静态电流，从而使Q1和Q2工作在甲乙类状态，以避免输出出现交越失真。
Ａ点的电位约为电源电压一半，Ａ点与１８Ｋ电阻一端连接形成交、直流电压并联负反馈，从而稳定了放大电路的静态工作点，又改善了输出的非线性失真。
三实验内容（1）启动Multisim10，输入并保存图所示电路。
图4.1 OTL低频功率放大电路（2）测试准备：输入幅度400mV、1KHz的正弦波，运行电路，用示波器观察u s、u o的波形，以确保电路正常工作。
逐渐增大输入信号，使得输出电压达到最大不失真。
解答：最大不失真645mvp；波形图（3）观测输入信号：用交流电压表和电流表分别测量输入信号电压、电流值，计算输入功率值，完成输入信号参数的测试，数据记录于表1。
表１输入信号参数的测试u i i i P i(4) 观测甲类放大输出信号：用交流电压表和电流表分别测量Q3输出信号电压、电流值，计算输入功率值，完成中间级信号参数的测试，数据记录于表2。
表2 中间级信号参数的测试u o１i o１P o１（５）观测最大不失真输出功率：用交流电压表和电流表分别测量输出信号电压、电流值，完成输出信号参数的测试，数据记录于表3。
表3 输出信号参数的测试u o i o P o（６）观测直流电源提供的功率：用万用表分别测量直流电源的电压，电流值，完成直流电源供电参数的测试，数据记录于表4。
