振动传感器安全操作及保养规程
振动传感器安全操作及保养规程振动传感器是一种广泛应用于机械振动监测和故障诊断的传感器。
在工业设备中，振动传感器的使用频率极高，因此安全操作和定期保养是一个重要的问题。
本文将从两方面对振动传感器的安全操作和保养进行介绍。
一、振动传感器的安全操作1. 熟悉产品在使用振动传感器前，应该先认真阅读振动传感器的使用说明书和安全手册。
要熟悉振动传感器的外形、特点、工作原理和使用注意事项，并检查产品是否符合规格和性能要求。
如果对产品性能和使用方法有疑问，应该咨询生产厂家或配套销售商。
2. 安装检查在使用振动传感器前，还要检查振动传感器的安装是否牢固，传感器周围环境是否稳定，传感器与被测物体是否接触良好。
特别是要注意传感器对被测物体的压力，以免对被测物体造成一定压力。
3. 使用环境在使用振动传感器时，一定要注意使用环境。
避免在潮湿、腐蚀、高温、尘埃等环境中使用。
一般的振动传感器都是不防水和防尘的，所以必须保证在干燥、清洁的环境中使用。
4. 使用注意事项在使用振动传感器的过程中，还需要注意以下几点：•避免过度振动，过度震荡会损坏传感器元件。
•避免过大的电源电压，以免影响传感器的精度和寿命。
•勿随意打开传感器进行检查或维护。
二、振动传感器的保养规程振动传感器的保养可以延长传感器的使用寿命，提高监测和诊断精度，降低维修费用等。
下面简单介绍一下振动传感器的保养规程。
1. 清洁每次使用完振动传感器后，要保持清洁。
特别是在各种震动条件下使用的振动传感器，更加需要及时的清洗。
振动传感器的清洁可采用干布或刷子轻轻擦拭。
2. 保存在振动传感器不使用的时候，应该妥善保存。
传感器必须保存在防潮、防尘、防振动的地方。
将传感器放在纸箱或密封袋中须先用干净的毛巾或纸张把传感器表面擦干，防止存放环境影响传感器的精度。
3. 维护振动传感器只能进行保养，不可自己进行拆卸和修理。
如果出现故障或需要进行维修，应该咨询生产厂家或配套销售商，由专业人员进行维修。
振动试验台安全技术操作规程
振动试验台安全技术操作规程振动试验台是一种用于测试物体在振动环境下的表现的机器设备。
在使用振动试验台进行测试时，必须时刻关注设备的安全。
以下是振动试验台的安全技术操作规程：一、设备安装1.1 在安装振动试验台时，必须选择光滑、平坦、无杂物的场地，保证地面在充分加固、固定和整平的情况下放置设备。
1.2 安装时，应仔细阅读设备说明书和相关的安全技术规程。
严格按照设备说明书所示的原则和标准进行安装，确保设备可以稳定运行和使用。
1.3 振动试验台在安装时必须符合国家和地方的安全检测标准，通过安全检测后才能投入使用。
二、电器安全2.1 振动试验台的电气系统必须符合国家强制性标准，杜绝所有的短路、电气火灾和其他危险情况。
2.2 温度传感器、加热器、保护器等安装时，必须确保其能够自动检测温度并零故障运行。
2.3 电器系统必须有完善的电气隔离和保护措施。
接地保护系统必须持续在线运行，以便及时识别和消除隐患。
三、设备操作3.1 操作振动试验台时，必须全程注意设备的安全和操作规程。
操作前必须按照专业人员的要求和检查表对设备进行全面检查，并严格遵守规定的操作程序。
3.2 在设备运行过程中，必须保持专注，避免疲劳情况下对设备的操作。
运行时，必须注意设备的安全监测设备状态，并根据标志板上的标识信息进行操作。
3.3 发现设备或操作人员出现故障或安全问题时，必须立即停止设备，并及时联系专业人员进行修理和故障排除。
四、设备维护4.1 维护振动试验台时，必须按照设备说明书上的保养程序、周期和要求，并在维护过程中采取适当措施，以防止设备被损坏。
4.2 维护设备时，必须开展安全检查和维护等安全工作，并根据故障排查情况及时采取相应的措施、更换设备零件，保持设备的完好性能。
以上是关于振动试验台安全技术操作规程的一些要点。
在实际使用过程中，必须按照本规程的要求进行操作，积极地开展安全检查工作，保障设备的安全运行。
压电式传感器测振动实验报告_1
( 实验报告)姓名：____________________单位：____________________日期：____________________编号：YB-BH-004578压电式传感器测振动实验报告Experimental report on vibration measurement with piezoelectric压电式传感器测振动实验报告一、实验目的：了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
四、实验步骤：1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验一、实训目的：了解光纤传感器动态位移性能。
二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。
四、实训内容与操作步骤1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。

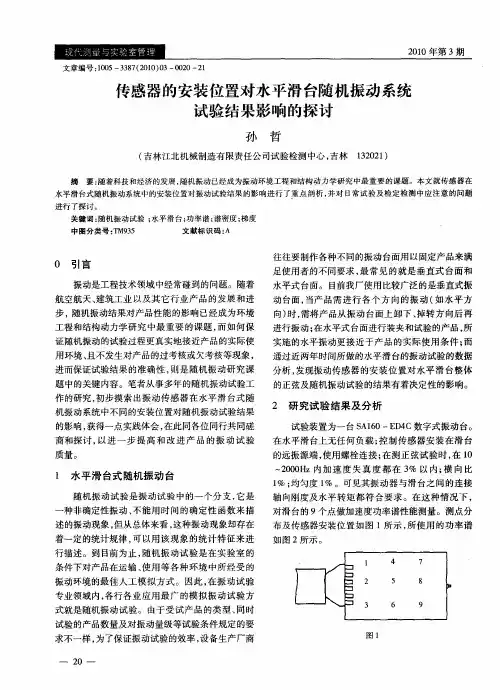

传感器的安装位置对水平滑台随机振动系统试验结果影响的探讨
１
４
７
一
＝】 ＝
２
＝］ ＝ ＝】 ＝
５
８
专业领域内， 各行各业应用最广的模拟振动试验方 式就 是 随机 振 动试 验 。 由于 受试 产 品 的类 型 、 同时 试验的产品数量及对振动量级等试验条件规定的要 求不一样 ， 为了保证振动试验的效率 ， 设备生产厂商
２１ ０ ０年 第 ３期
文 章 编号 ：０ ５—３８ （０ ０ ０ ０ ２ １０ ３７ ２ １ ）３— ０ ０—２ １
传感器的安装 位置对水平滑 台随 机振动 系统 试验 结果影响的探讨
孙 哲
１２２ ） ３０ １ （ 吉林 江北 机械 制造有 限责 任公 司试验检 测 中心 ， 吉林
摘
要： 随着科技和经 济的发展 ， 随机振动已经成为振动环境工程和结构 动力 学研究 中最重 要的课题。本文就传感器 在
一
＝】 ＝
３
６
９
图１
２ 一 ０
别 取 ８ Ｈｚ１ ０ ｚ３ ０ ｚ ６ ０ ｚ １５ ｚ １０ Ｈ ０ 、６ Ｈ 、２ Ｈ 、４ Ｈ 、１ １ 、５ ０ ｚ等 Ｈ
频 率点 分别 对 ９个 测 点 做 谱 密 度 分 析后 发 现 ， 是 越
远离控制传感器安装 的点 ， 其功率谱的控制精度就 越低 ： 中低 频段 ８ ３０ ｚ水 平 滑 台 的各 点 性 能 在 ０— ２ Ｈ ，
基 本保 持在 标准 中的 Ａ 级水 平 ， 也 就 是 为何 大 部 这
分产 品的 随机振 动试 验均 采用 ２ ０～８ ５ ０ 频段 ０～ ０ Ｈｚ 的原 因 。到 了 中 高频 段 ， ６ ０ ｚ开 始 ， 们 可 以 从 ４Ｈ 我
Ｈｚ

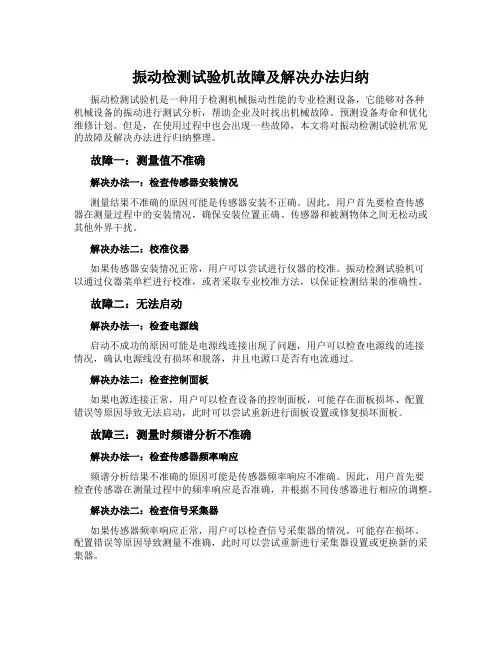

振动检测试验机故障及解决办法归纳
振动检测试验机故障及解决办法归纳振动检测试验机是一种用于检测机械振动性能的专业检测设备，它能够对各种机械设备的振动进行测试分析，帮助企业及时找出机械故障、预测设备寿命和优化维修计划。
但是，在使用过程中也会出现一些故障，本文将对振动检测试验机常见的故障及解决办法进行归纳整理。
故障一：测量值不准确解决办法一：检查传感器安装情况测量结果不准确的原因可能是传感器安装不正确。
因此，用户首先要检查传感器在测量过程中的安装情况，确保安装位置正确、传感器和被测物体之间无松动或其他外界干扰。
解决办法二：校准仪器如果传感器安装情况正常，用户可以尝试进行仪器的校准。
振动检测试验机可以通过仪器菜单栏进行校准，或者采取专业校准方法，以保证检测结果的准确性。
故障二：无法启动解决办法一：检查电源线启动不成功的原因可能是电源线连接出现了问题，用户可以检查电源线的连接情况，确认电源线没有损坏和脱落，并且电源口是否有电流通过。
解决办法二：检查控制面板如果电源连接正常，用户可以检查设备的控制面板，可能存在面板损坏、配置错误等原因导致无法启动，此时可以尝试重新进行面板设置或修复损坏面板。
故障三：测量时频谱分析不准确解决办法一：检查传感器频率响应频谱分析结果不准确的原因可能是传感器频率响应不准确。
因此，用户首先要检查传感器在测量过程中的频率响应是否准确，并根据不同传感器进行相应的调整。
解决办法二：检查信号采集器如果传感器频率响应正常，用户可以检查信号采集器的情况，可能存在损坏、配置错误等原因导致测量不准确，此时可以尝试重新进行采集器设置或更换新的采集器。
故障四：数据存储异常解决办法一：检查存储设备数据存储异常的原因可能是存储设备出现问题，用户要检查存储设备的连接情况，以确保设备正常使用。
解决办法二：检查数据传输途径如果存储设备连接正常，用户可以检查数据传输途径，可能存在传输线路损坏、数据传输配置错误等原因导致数据存储异常。
综上所述，振动检测试验机在使用过程中可能会出现各种故障，用户要根据具体情况进行归因和解决，以保证设备的正常、准确使用。
【实验报告】压电式传感器测振动实验报告
压电式传感器测振动实验报告篇一：压电式传感器实验报告一、实验目的：了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
四、实验步骤：1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验一、实训目的：了解光纤传感器动态位移性能。
二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。
四、实训内容与操作步骤1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。
3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi 相接，低通输出Vo接到示波器。
4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。
5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。
振动试验台操作规程
振动试验台操作规程振动试验台是一种用于模拟真实工作环境中发生的振动情况的试验设备，它广泛应用于电子、航空航天、汽车、建筑工程等领域。
为了确保试验结果准确可靠，对振动试验台的操作规程和操作要求必须严格执行。
以下是振动试验台的操作规程，详述了试验台的操作流程和注意事项。
一、试验台准备1.确认试验台所需电源、气源是否正常供应，并检查试验台的外部电源和气源接头是否连接稳固。
2.检查试验台的工作面是否干净，如果有杂物应清除干净。
3.检查试验台的固定装置是否牢固，确保试验台在振动过程中不会移动或倾斜。
4.若试验台需要连接外部设备，如传感器、控制设备等，需检查连接线路是否正确连接。
二、试验项目设置1.根据试验要求，将试验规范或测试标准的相关参数输入到试验台的控制面板上。
2.设置试验台的振动频率、振幅、加速度等参数，并确保设置正确。
3.如需要进行多轴振动试验，需按照试验要求设置相应的振动方式和工作状态。
三、试验样品安装1.根据试验要求，将待测样品安装在试验台的工作面上，并使用固定装置将其固定牢固。
2.根据试验要求，安装相应的传感器，如加速度传感器、位移传感器等，并将传感器的接线连接到控制设备。
3.确保试验样品和传感器的安装正确，且连接稳固。
四、试验台启动1.确认试验前的各项准备工作已经完成，并确保周围环境安全。
2.按照试验台的启动步骤，将试验台的电源开关和气源开关打开。
3.按照试验台的启动步骤，启动试验台的控制系统，确保系统正常运行。
4.对试验台进行预热，一般需要持续一段时间，确保试验台的各项参数稳定。
5.根据试验要求，调整试验台的振动参数，确保试验台能够按照要求进行振动。
五、试验过程监控1.在试验过程中，通过控制系统的监控界面，确保试验台的各项参数保持稳定，并根据需要进行调整。
2.定期检查试验样品和传感器的工作状态，如有异常情况，应立即停止试验并进行处理。
3.注意观察试验台的工作状态，如有异常声音或振动，应停止试验并检查故障。
压缩机振动位移安装注意事项
压缩机振动位移安装注意事项许居贵一、压缩机测量仪表1.振幅也就是振动的幅值。
振幅是描述振动大小的一个重要参数。
运行正常的设备，其振动幅值通常稳定在一个允许的范围内，如果振幅提高变化，便意味着设备的状态有了改变。
因此可以用来判断设备的运行状态。
2.转速压缩机的转速变化与设备的运行状态有着非常密切的关系，它不仅表明了设备的负荷，而且当设备发生故障时，通常转速也会有相应的变化。
例如当离心式压缩机组发生喘振时，转速会有大幅度的波动：当转子与静止件发生碰磨时，转速也会表现得不稳定。
因此，转速通常是设备状态监测与故障诊断中比较重要的参数。
3.轴位移轴向位置是止推盘和止推轴承之间的相对位置。
因为转子系统动静件之间的轴向摩擦是压缩机常见的故障之一，同时也是最严重的故障之一，所以轴位移也是最重要的参量之一。
对轴位移的监测是为了防止转子系统动静件之间摩擦故障的发生。
除些之外，当机器的负荷或机器的状态发生变化时，例如压缩机组喘振时，轴向位置会发生变化。
因此轴向位置的监测可以为判断设备的负荷状态的冲击状态提供必要的信息。
二、振动、位移测量在对转轴振动、位移测量仪器中，电涡流传感器使用最广泛。
世界上第一支电涡流传感器是由美国Doald E.Bently于1954年研究并应用于工业生产的。
1、工作原理电涡流传感器的工作原理是电涡流效应。
当接通传感器系统电源时，在前置器内会产生一个高频电流信号，该信号通过电缆送到探头的头部，在头部周围产生的交变磁场H1。
如果在磁场H1的范围内没有金属导体材料靠近，则发射到这一范围内的能量全部被释放；反之，如果有金属导体材料靠近探头头部，则交变磁场H1将在导体表面产生电涡流场，该电涡流场也会产生一个方向与H1相反的交变磁场H2.由于H2的反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗。
H1金属导体2、系统构成典型的电涡流传感器系统主要包括传感器（也称探头）、延伸电缆和前置器三大部分。
振动试验中加速度传感器的选择
振动试验中加速度传感器的选择The Choice of Acceleration Sensor in the Vibration Testing环境适应性和可靠性2009.3国家电子计算机质量监督检验中心符瑜慧李雪松杨红左进凯 FU Yu-hui LI Xue-song YANG Hong ZUO Jin-kai摘要：参与振动试验中振动量值的获得，最直接也是主要的单元之一是加速度传感器。
本文将重点对压电式加速度传感器的工作原理及影响其选型的主要因素进行探讨。
关键词：传感器；选择Abstract: Getting the vibration force in the vibration testing, there is a unit-sensor which is directness and importance. This paper will talk about that the voltage acceleration sensor function and the important factor which must think about in choosing the sensor type.Key Words:sensor ; choice.1 引言振动试验中，我们对控制点、监测点等的振动量值都是通过加速度传感器采样得到的，该数值的正确性、可信性，直接影响到对试验的结果的判定。
如果控制点所得到的数值不真实，就会影响到我们对试验样品的振动应力施加，可能是欠应力或过应力，欠应力会导致不能真实反应样品的质量信息，达不到预期考察样品“抗振”的试验目的，过应力可能会使样品损害，或据此以样品进行改进设计，增加企业成本；如果监测点所得到的数值不真实，监测的作用就推动了应有的作用，达不到监测振动台面和样口某薄弱环节的作用，甚至会带来不必要的错误改进。
因此，影响振动试验中振动量值的正确获得，除了与传感器的安装位置、样品的安装等外，还跟传感器的技术指标有关，它是得到振动量值的最直接也是最重要的单元之一。
振动试验台操作规范
振动试验台操作规范1.操作前的准备工作在进行振动试验之前，操作人员需要仔细阅读试验台的使用说明书，并对试验台进行检查和维护。
检查试验台的电源供应是否正常，各部件、传感器是否完好，并进行必要的校准。
确保试验台的可用性和安全性。
2.样品固定将待测试的样品固定在试验台的工作台上，确保其与试验台保持良好的接触，并采取合适的固定方式，以避免在振动过程中发生样品脱落或损坏。
3.振动参数设定根据待测试样品的要求和相关标准，合理设定振动试验的参数。
包括振动频率、振动幅度、加速度等。
在设定参数时，应根据样品的特性、尺寸、重量等因素进行合理选择，并确保参数设定的准确性和一致性。
4.振动试验过程在进行振动试验时，操作人员应严格按照设定的参数执行实验。
启动试验台后，应观察试验台运行是否正常，并监测振动参数的实时变化。
如有异常情况出现，应及时停止试验，并进行检查和修复。
5.数据采集与记录在振动试验过程中，应设置合适的传感器对样品进行振动参数的实时监测。
操作人员需要确保传感器的正确安装和校准，并及时记录实验数据。
包括振动参数、试验时间、振动曲线等。
同时，操作人员还需记录样品的相关信息，如型号、批次、测试环境等。
6.试验结束处理振动试验结束后，操作人员需要停止试验台的运行，并将样品从试验台上取下。
对样品进行外观检查，观察是否有损坏或松动的情况。
如发现异常，应及时记录并报告相关人员。
7.清洁与维护通过遵守以上操作规范，可以确保振动试验台的正常运行和试验结果的可信度。
同时，操作人员还应具备一定的振动试验知识和技能，能够根据具体的测试需求进行合理的参数设定和实验操作，确保振动试验的准确性和可重复性。
振动传感器基本信息安全操作及保养规程
振动传感器基本信息安全操作及保养规程1. 引言振动传感器是一种用于检测、测量和监测机械振动的设备。
它在许多工业领域中起着重要作用，如制造业、能源和运输领域。
为了确保振动传感器的可靠性和稳定性，必须遵循一些基本的信息安全操作和保养规程。
本文将介绍这些规程，并提供操作和保养指南，以确保振动传感器的准确性和可靠性。
2. 信息安全操作规程2.1 安装振动传感器在安装振动传感器时，需要注意以下事项：•将振动传感器安装到机械设备的关键位置，以确保其可以准确地检测振动。
•使用正确的安装工具和技术，确保振动传感器与机械设备牢固连接。
•避免使用过大的力气安装振动传感器，以免损坏传感器或机械设备。
•避免将振动传感器安装在可能受到严重污染或环境影响的位置。
2.2 连接振动传感器当连接振动传感器时，请遵循以下准则：•使用正确的连接电缆，并确保连接电缆完好无损。
•确保连接电缆的插头正确插入振动传感器和读取设备的接口。
•不要将振动传感器连接到不合适的电源，以免损坏传感器。
2.3 操作振动传感器在操作振动传感器时，请记住以下事项：•使用适当的参数和设置来读取振动传感器的数据。
•避免突然启动或停止机械设备，以免对振动传感器造成损坏。
•定期校准振动传感器，以确保其准确度和稳定性。
•不要在振动传感器上施加过大的力量，以免损坏传感器或机械设备。
2.4 存储和处理数据当存储和处理振动传感器的数据时，请遵循以下准则：•使用安全的数据存储方法，确保振动传感器的数据不被未经授权的人访问。
•在处理振动传感器的数据时，使用合适的软件和算法来分析和解释数据。
•定期备份振动传感器的数据，以防止数据丢失或损坏。
3. 保养规程为了确保振动传感器的正常运行和寿命延长，需要遵循以下保养规程：3.1 定期清洁传感器定期清洁振动传感器可以防止灰尘、污垢和油脂堆积在传感器上，影响其性能。
清洁传感器时，请遵循以下步骤：•使用干净的软布或吹气枪轻轻擦拭传感器表面和电缆连接处。
振动试验仪使用方法说明书
振动试验仪使用方法说明书一、前言振动试验仪是一种用于模拟真实环境下的振动条件，测试物体在振动环境中的耐受性、可靠性和性能的设备。
本文将详细介绍振动试验仪的使用方法，以确保用户正确操作设备，获得准确可靠的试验结果。
二、设备介绍振动试验仪主要由主控台、振动台、传感器及数据采集系统等组成。
请在使用前仔细检查设备是否完好无损，如发现任何异常情况，请及时联系维修人员。
三、试验准备1. 将试验物体稳定地放置在振动台上，并确保其受力点与振动台中心对齐。
2. 检查传感器是否正确连接，并确保导线连接牢固。
3. 打开主控台电源，等待设备启动并进入正常工作状态。
四、试验参数设置1. 根据试验要求，选择合适的振动模式，如正弦振动、随机振动等。
2. 设置振动频率、振幅以及试验时间等参数。
参数的选择应根据试验目的和标准要求来确定，确保试验的可靠性和准确性。
五、试验操作1. 在主控台上选择所需的试验模式，并输入设置好的参数。
2. 点击启动按钮，设备将开始进行振动试验。
3. 在试验过程中，时刻观察试验物体的振动状况，并记录实时数据。
4. 如需调整试验参数或停止试验，可随时操作主控台上的相应按钮。
六、试验结果分析1. 试验结束后，导出试验数据并进行结果分析。
2. 根据试验数据分析，评估试验物体在振动环境下的性能、耐受性和可靠性。
3. 结果分析应结合试验目的和标准要求，得出准确可靠的结论。
七、安全注意事项1. 在使用振动试验仪时，请确保人员穿戴好个人防护装备，如安全鞋、护目镜等。
2. 请勿长时间暴露在振动试验仪旁，以避免对健康产生不良影响。
3. 严禁在设备工作时触摸或擅自调整振动台和传感器等部件。
八、维护保养1. 定期清洁振动试验仪的外壳，保持设备表面干净整洁。
2. 定期检查传感器和连接线路的连接状态，如有松动或损坏，请及时更换或修复。
3. 如遇设备故障，请联系专业维修人员进行处理，严禁自行拆卸或修理设备。
九、故障排除若在使用振动试验仪的过程中出现异常情况或故障，请参考以下排除方法：1. 如设备无法启动，请检查电源是否正常连接，并确保电源开关处于开启状态。
振动传感器原理与应用
振动传感器原理与应用在高度发展的现代工业中，现代测试技术向数字化、信息化方向发展已成必然发展趋势，而测试系统的最前端是传感器，它是整个测试系统的灵魂，被世界各国列为尖端技术，特别是近几年快速发展的IC 技术和计算机技术，为传感器的发展提供了良好与可靠的科学技术基础。
使传感器的发展日新月益，且数字化、多功能与智能化是现代传感器发展的重要特征。
一、工程振动测试方法在工程振动测试领域中，测试手段与方法多种多样，但是按各种参数的测量方法及测量过程的物理性质来分，可以分成三类。
1、机械式测量方法将工程振动的参量转换成机械信号，再经机械系统放大后，进行测量、记录，常用的仪器有杠杆式测振仪和盖格尔测振仪，它能测量的频率较低，精度也较差。
但在现场测试时较为简单方便。
2、光学式测量方法将工程振动的参量转换为光学信号，经光学系统放大后显示和记录。
如读数显微镜和激光测振仪等。
3、电测方法将工程振动的参量转换成电信号，经电子线路放大后显示和记录。
电测法的要点在于先将机械振动量转换为电量（电动势、电荷、及其它电量），然后再对电量进行测量，从而得到所要测量的机械量。
这是目前应用得最广泛的测量方法。
上述三种测量方法的物理性质虽然各不相同，但是，组成的测量系统基本相同，它们都包含拾振、测量放大线路和显示记录三个环节。
1、拾振环节。
把被测的机械振动量转换为机械的、光学的或电的信号，完成这项转换工作的器件叫传感器。
2、测量线路。
测量线路的种类甚多，它们都是针对各种传感器的变换原理而设计的。
比如，专配压电式传感器的测量线路有电压放大器、电荷放大器等；此外，还有积分线路、微分线路、滤波线路、归一化装置等等。
3、信号分析及显示、记录环节。
从测量线路输出的电压信号，可按测量的要求输入给信号分析仪或输送给显示仪器（如电子电压表、示波器、相位计等）、记录设备（如光线示波器、磁带记录仪、X—Y 记录仪等）等。
也可在必要时记录在磁带上，然后再输入到信号分析仪进行各种分析处理，从而得到最终结果。
振动试验分析
振动试验分析作者：徐杨坤来源：《科教导刊·电子版》2020年第07期摘要本文介绍了正弦振动和随机试验的试验方法，试验目的、夹具要求、专业术语和试验具体实施方法等。
关键词正弦振动随机振动振动夹具中图分类号：TB936 文献标识码：A0概述电子产品在实际运输，使用过程中不可避免的会遇到振动碰撞的情况。
所以在产品研发和验收工作中都会考虑产品进行振动试验。
目前单向振动试验主要分随机振动和正弦振动两种。
本文主要介绍振动试验的两种试验方法和具体振动过程中的注意事项。
1专业术语传感器的安装对试验来说很重要，这里重点介绍关于传感器安装的专业术语。
固定点：样品与夹具或振动台面的连接点，通常是使用中固定样品的点。
（如果是实际安装结构的一部分作夹具使用，则取安装结构和振动台面接触的部分作固定点，而不取样品和振动台面接触的部分作固定点。
当样品是带包装的产品时，样品与振动台接触表面可视为固定点）检查点：位于夹具、振动台或样品上，尽量靠近固定点，且在任何情况下都要与固定点严格刚性连接。
试验的要求是通过若干检查点来保证的。
控制点：从检查点中选出的点，其信号用于试验控制，以满足本部分的要求。
单点控制：采用来自基准点上传感器的信号，使该信号保持在规定的振动量级上实现控制的方法。
多点控制：采用来自各检查点上传感器信号进行控制的方法。
（注：信号是采用连续的算术平均或采用比较技术来处理，根据按有关规范来决定）2振动的种类随机振动是一种规律显示出相当的随机性而不能用确定性的函数来表达，只能用概率和统计的方法来描述的振动。
比如路面凹凸不平使行驶的汽车产生随机振动，水浪使船产生的随机振动，地震对结构产生的随机振动等等。
随机振动在实际运用过程中通常用于产品识别应力累积效应和特定功能的退化。
正弦振动分定频振动和扫频振动两种试验。
定频振动是一种振动频率始终不变的正弦振动，一般模拟转速固定的旋转机械引起的振动，或者结构固有频率处的振动。
扫频试验是扫频试验是指在试验过程中维持一个或两个振动参数（位移、速度或加速度）量级不变，而振动频率在一定范围内连续往复变化的试验。
振动试验中传感器安装方法及对比分析
中国检验检测202丨年第2期振动试验中传感器安装方法及对比分析黄鑫(重庆红宇精密工业有限责任公司试验检测中心，重庆402760)摘要:文章总结了在实验室使用电动振动台开展振动试验过程中，安装压电加速度传感器的几种方法,并为了探讨不 同安装压电加速度传感器的方法可能会对传感器采集的数据产生影响，在使用电动振动台开展振动试验过程中，分别使用胶 粘剂粘接、磁力底座两种常用的方法安装传感器，选用高频、低频试验条件，分别开展对比试验,采集试验数据，进行对比;发 现分别采用常用的胶粘剂粘接、磁力底座两种方法安装压电传感器时，在同一数据采集点，压电传感器采集的数据是有差异 的，具体为:在低频率范围内，做振动试验时，两种安装方法在同一采集点采集的数据相差不大;在高频率范围内，做振动试验 时，两种安装方法在同一采集点采集的数据相差接近及超过10%;验证了传感器不同的安装方法会对传感器采集的数据产生 影响，同时，也为实验室开展振动试验过程中如何选择传感器的安装方法提供了参考。
关键词:振动试验;压电加速度传感器;方法中图分类号:TB936 文献标识码:A DOI：10. 16428/lO-1469/tb.2021.02. 008〇引言压电加速度传感器具有量程大、频带宽、工作可 靠及结构简单等特点，在实验室用电动振动台开展的试验中，被广泛使用。
在试验过程中，压电加速度 传感器的型号、安装位置及安装方法的选择，都会对 试验结果产生影响；一般情况，我们会根据试验条件，如试验频率范围，加速度值大小来选择传感器型 号,根据试验标准、试验大纲要求选择传感器的安装 位置，但传感器的安装方法就略为随意，凭习惯、图方便，不注重安装方法对试验结果的影响。
实际上,压电加速度传感器不同的安装方式，会得 到不同的安装谐振频率(安装谐振频率指加速度传感 器牢固地装在一个有限质量为M的物体上时的谐振频 率），而安装谐振频率能影响加速度传感器的高频响应 范围，从而影响测试结果。
评价车辆座椅震动的实验室方法的基本要求
廊坊长城汽车饰件有限公司标准CCQB1001.1-2011------------------------------------------------评价车辆座椅振动的实验室方法的基本要求2011-10.10发布 2011-11.1实施前言本企业标准是评价车辆座椅振动要求的系列标准。
本标准由相关主机厂及廊坊长城汽车饰件公司联合提出。
本标准由廊坊长城汽车饰件公司技术部归口。
本标准主要起草单位：廊坊长城汽车饰件有限公司，湖北齐星车身股份有限公司廊坊长城汽车饰件有限公司企业标准评价车辆座椅振动的实验室方法的基本要求CCQB1001.1-2011 1.范围本标准规定了车辆座椅振动的实验室试验的基本要求，这些分析和测量的方法可用来把不同的试验结果进行比较。
本标准规定了试验方法。
对测试仪器的要求，测量评价的方法和试验结果的报告方式。
本标准适用于实验室座椅振动试验，该试验可评价车辆座椅振动的相关要求2.引用标准GB/T 13823.1-1993 振动与冲击传感器的校准方法基本概念3.总则座椅振动特性的首要试验是模拟车辆和机械在实际使用范围内的测量。
本标准提出了评价座椅振动的试验，试验用座椅安装在振动模拟器的水平平台上，该平台可在垂直方向或一个水平方向运动。
4.测试仪器4.1 加速度传感器用于评价安装在振动模拟平台或基座上的座椅振动的测量系统与评价传递到座椅上的振动测量系统要有相似的特征。
振动测量系统、加速度传感器、信号调节和数据采集设备（包括记录装置）的特性，尤其是动态范围、灵敏度、精度、过载能力等都应在相关应用标准中规定。
4.2传感器的安装在平台上振动传递到座椅的地方安装加速度传感器。
4.3频率计权频率计权按照ISO 8041规定进行。
4.4 校准测量仪器应根据GB/T 13823 系列标准的相关部分进行校准建议按ISO8041规定的技术要求检查所有的测量环节。
在每一系列试验之前和之后都要对测量仪器进行校准。
传感器安装标准
传感器安装标准
传感器的安装标准通常会依赖于传感器类型、应用领域、制造商建议以及特定行业的标准。
以下是一些通用的传感器安装标准和最佳实践：
1.位置选择：传感器的位置选择非常关键，应确保在测量或监测所需的区域内安装。
合适的位置能够最大程度地接收和感知所需的数据，并且不受外部干扰。
2.安装高度：传感器的安装高度也很重要。
有些情况下，传感器可能需要安装在特定
的高度以便获得准确的数据。
比如，监测空气质量的传感器可能需要位于一定高度以上，远离地面的污染源。
3.固定和支撑：传感器的固定和支撑必须牢固可靠，确保传感器在安装后不易移动或
晃动。
这可以防止因外部震动或移动导致的误差或损坏。
4.环境适应性：要根据传感器的设计特性和工作环境选择合适的防护措施。
例如，对
于室外安装的传感器，可能需要防水、防尘、耐腐蚀等功能。
5.校准和校验：在安装传感器后，进行校准和校验是至关重要的步骤。
确保传感器的
测量结果准确可靠，符合预期标准和规范。
6.安全考虑：对于某些特定类型的传感器，如温度传感器、压力传感器等，安全考虑
也非常重要。
必须确保在安装和使用过程中不会对人员或设备造成伤害或危险。
7.避免干扰：避免在传感器附近安装可能产生干扰或影响其正常工作的设备或其他物
体。
这些干扰可能会影响传感器的准确性和性能。
以上是一般情况下的传感器安装标准，但不同类型的传感器可能会有特定的安装要求，因此在安装传感器之前最好参考制造商提供的安装手册或指南，并遵循相关行业标准和规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动试验时传感器的安装唐永革随着改革开放政策的继续贯彻加之国产设备的不断完善，电动振动台将会在科研及应用领域发挥更大的作用。
怎样正确使用电动振动台，已成为从事环境试的工程技术人员和操作人员不可忽视的问题。
现结合实例，谈谈就怎样使用电动振动台提高振动试验再现性。
一．必须明确的概念（GB/T2423.10）1．固定点：固定点是指试验样品和夹具或试验样品和振动台(如果振动台装有附加台面时，则指试验样品和附加台面)点接触的部分，此处在实际使用中通常定试验样品的地方，如果实际安装结构的一部分作夹具使用(诸如减震架、托架等届试验样品本身所带)则应取其和振动台点接触的那部分作固定点，而不能用试验样品和安装结构点接触那部分作固定点。
2．测量点：在GB/T2423.10中附录中规定了两种类型的测量点,主要点就是检查测量位于振动台、夹具或试验样品上所承受的实际振动量值，该点尽可能要接近固定点，在任何情况下，检测点上的传感器都要和固定点刚性连接，因为试验的要求就是通过许多检测点来保证的。
3．检测点：在振动试验中，所选择的用以监视和测量台面振动量值和试验样品(或试验样品某一薄弱环节)响应的传感器的安装点。
4.基准点:是从检测点中选定的点,为了满足GB/T2423要求,该点的信号是用来作控制试验用的.5．控制点：在振动试验中用以控制振动量值(该量值是试验样品标准所规定的值)的传感器的安装点，该点也必须是固定点中具有代表性的点。
控制点可分单点控制和多点控制.二．如何选择控制点、检测点、监测点的位置1．控制点的位置：控制点必须选择在与试验样品安装点直接点接触的固定点的最近处。
(1)由于电动振动台的台面较小，加之原台面不易直接安装试验样品，一般使用者都安装了附加台面，并且在安装时充分利用了原台面上的所有安装孔，都和附加台面进行了刚性固定连结，把它看成与原台面合成了一个新的整体，这是可以的，但在进行振动试验时，就必须注意到它和啄台面的区别，有些人缺乏仔细考虑，他们认为，由于自己使用的电动振动台只能单点控制(仅能接一个控制传感器)，只有将控制传感器安装到原台体的中心位置，就能保证传递到附加台面上试验样品各固定点的振动量值是相同的，甚至个别单位试验主管部门，要求操作者在操作电动台时，必须把仅能进行单点控制的电动振动台的控制传感器固定在原台体中心位置。
上述理解和规定不仅违反了控制点的确定原则，而且也忽视了由于原台体是通过附加台面，间接地把控制信号传递到试验样品上，因而带来了不可避免的传递误差。
不同的附加台面引起的误差量值不等，但此类误差随着试验频率的升高而增大(一般为过载)，如果我们把控制点的位置选择在与试验样品安装点直接点接触的附加台面上固定点的最近处，如图所示。
从表1中栏内的数据就不难看出，仅改变了控制传感器的位置，就产生如此大的差别，我们又把控制传感器的位置做了两次变动，，从表1栏的数据，我们可得出这样的结论：只要把控制传感器安装到附加台面上A、B、C任意一位置时，附加台面另外两个位置的振动幅值相差甚微，而且各位置在整个频率范围内振动幅值与标准值之差都小于士10％，这正是因为图中各控制传感器位置的选择，均是按照了上述所介绍的选择原则，而且只有这样选择控制传感器的位置，才是正确的，也才能保证试验结果具有较高的再现性。
表l控制、各位置加速度值(g)频率加速度 1 2 3 4Hz g A B C A B C A B C A B C50 10．0 9．4 10．1 9．2 9．3 10．0 9．2 9．7 9．6 9．2 9．8 9．9 9．4 100 10．1 9．5 10．2 9．3 9．5 10．2 9．4 10．0 10．0 9．3 9．9 9．8 9．4 200 10．2 9．5 10．2 9．4 9．4 10．0 9．2 10．1 10．1 9．4 10．10.0 9.5 300 10．1 9．7 10．4 9．5 9．4 10．1 9．1 10．0 10．0 9．3 10．0 9．9 9．3 400 10．1 9．8 10．5 9．7 9．3 10．0 8．9 10．0 10．0 9．0 9．9 9．9 9.0 G00 10．0 10．0 10．7 9．9 9．3 9．9 8．6 9．9 9．9 8．8 9．9 9．8 8．1 700 10．1 10．8 11．5 10．7 9．3 10．0 8．0 9．9 9．9 8．2 10．0 9．8 8．0 800 10．0 11．4 12．0 11．4 9．3 9．8 7．6 9．8 9．7 7．5 9．9 9．7 7．7 1000 10．0 13．3 14．7 13．4 9．3 10．3 6．5 9．4 9．4 6．1 9．9 0．0 6．4 1200 10．0 18．8 20．2 18。
3 9．3 9．8 4．5 9．9 10．0 4．5 10．4 9．4 6．4 1300 10．0 25．7 30．2 26．5 9．3 11．0 3．2 9．7 10．1 3．0 9．7 9．8 3．21.控制传感器安装在原台体的中心位置。
0检测传感器安装在附加台面A、B、C位置2控制传感器安装在附加台面C位置，检测传感器安装在原台体中心。
和附加台面A、B位置3 控制传感器安装在附加台面B位置，检测传感器安装在原台体中心。
和附加台面A、C位置4 控制传感器安装在附加台面A位置，检测传感器安装在原台体中心。
和附加台面B、C位置(2)水平滑台上选择控制点位置的应用举例：由于水平滑台结构上固有的特性，一般很自然地把控制传感器安装在远离主台体的端面，这样对需在附加台面上安装的试验样品上，同样会带来不可捉摸的传递误差，现就如何消除这一误差的方法介绍如下：试验样品外形图如图所示。
试验样品振动强度曲试验步骤：①因为试验样品不便于直接固定到水平滑台上，需借助附加台面和夹具固定到水平滑台上进行试验，因此，首先对夹具进行了试验，我们把控制传感器放在台体和夹具的不同位置，来检查指示器安装孔所得到的振动量值，从表2栏的数据可以看出，当控制传感器位于水平滑台端面时，指示器安装孔1置在700Hz 时就超过+10％ ，最大误差达+37．5％，再看看表2中各栏的数据，在整个试验频率范围内，各安装孔所承受的振动量值全部符合规定值的士l0 %之内。
因此，只有把控制点选择在试验样品安装孔的最近处，才能使试验样品承受的振动量值符合试验样品标准中所规定的振动量值即6的试验曲线)。
表2频率Hz75 l00 200 300 400 500 600 700 800 1000加速度 g1．6 2．0 2．0 2．0 2．0 2．0 2．0 2．0 2．0 2．02 1 1．60 2。
01 2．02 2．02 2．08 2．09 2．17 2．25 2．38 2．73 2 1.59 2．04 2．03 2．04 2．08 2．09 2．14 2．19 2．27 2．47 3 1.58 2．00 2．00 1．99 2．00 2．0l 2．00 2．03 2．07 2．15 1 为控制点41.58 2．00 2．0l 2．00 2．02 2．02 2．02 2．05 2．09 2．17 2 1．59 2．00 2．0l 2．00 1．99 1．99 1．96 1．95 1．90 1．89 3 1．57 1．98 1．97 1．95 1．92 1．90 1．85 1．84 1．80 1．80 4 1.58 2．0l 2．00 1．99 1．96 1．94 1．89 1．86 1．84 1．82 2 为控制点11．30 1．60 1．80 1．70 1．70 1．70 1．50 1．5O 1．40 1．30 2 1．57 1．99 1．99 2．00 2．02 1．99 2．00 2．0l 1．99 2．08 4 1．57 1．99 1．99 1．97 1．95 1．93 1．89 1．85 1．80 1．78 5 1.58 2．0l 2．02 2．0l 1．98 1．96 1．93 1．90 1．87 1．803 为控制点11.301．601．701．801．701．601．601．501．401．302 1.58 2．00 2．02 2．04 2．04 2．06 2．09 2．14 2．19 2．283 1.58 2．02 2．02 2．0l 2．03 2．04 2．09 2．1l 2．13 2．205 1．59 2．05 2．02 2．04 2．04 2．02 2．03 2．04 2．02 2．10 4 为控制点11．40 1．70 1．80 1．80 1．70 1．80 1．70 1．60 1．50 1．50 2 1.55 1．99 2．00 2．00 2．02 2．03 2．07 2．12 2．16 2．20 3 1.56 2．03 2．02 2．01 2．02 2．06 2．07 2．09 2．10 2．18 4 1.53 1．99 1．99 2．00 2．002．002．00 2．00 1．94 1．92 5 为控制点11.301．701．801．701．7'0 1．701．701．601．501．40②把试验样品安装在夹具上，并按照图7所选择的控制点和检测点固定好控制传感器和检测传感器(当然也在试验样品上粘接了监测传感器)正式进行了试验，并测得了控制点和检测点实际振动量值.部数据证实了选择的控制点和检测点都是正确的，从而保证了较高的再现性。
2．检测点位置：由于试验的要求就是要通过许多检测点来保证的，因此检测点必须尽可能的立于固定点的最近处。
虽然振动台面或夹具上各固定点振动壁值差异很小，但由于试验样品各安装点的刚性和距离试验样品重心远近的差异，因此把试验样品安装到振动台面或夹具上后．再来检测各固定点的振动量位是否有较大差异，一般来说，频率愈高，差异愈大。
不论是检测夹具上还是检测振动台上的振动量值，都应把检测点尽可能选择在固定点的最近处。
如果各检测点的振动量值超过有关标准的规定，则应检查夹具安装部位固定点的刚性连 结是否有问题，直到使各检测点的振动量值 符合有关标准规定为止。
3．监测点位置应选择在离试验样品安装点尽可能近的试验样品上。
由于试验样品各部位刚性有差异，特别是较大产品某一局部频率响应点和试验样品本身的频率响应点是不完全一致的，因此监测点也应选在离固定点最近的试验样品上。
为了保证初始谐振检查与最终谐振检查状态完全一致，在进行最终谐振检查时，监视传感器一定要放在初始谐振检查时传感器所固定的位置上。
也就是说，不论你使用几个监测传感器，在对最初与最终谐振检查进行比较时，必须是同一位置上的传感器进行比较。
