电磁流量计什么时候需要接地环
电磁流量计接地环的作用
电磁流量计接地环的作用
电磁流量计是一种用来测量管道内液体流速的仪器，它通过利用法拉第电磁感
应原理来测量导电液体的流速。
在电磁流量计的安装和运行过程中，接地环是一个非常重要的组件。
接地环的作用主要有以下几点：
1. 接地保护
接地环的主要作用之一是为电磁流量计系统提供良好的接地保护。
通过将接地
环连接到系统的接地点，可以有效地防止静电的积聚和放电，保护电磁流量计系统不受外部电气干扰的影响，保证系统的稳定运行。
2. 减小测量误差
接地环的另一个重要作用是减小测量误差。
在电磁流量计的测量过程中，如果
系统没有良好的接地，可能会导致电磁干扰或者其他电气干扰，影响流量计的准确性和稳定性。
通过使用接地环，可以有效地减小这些误差，保证流量计的准确测量。
3. 安全性考虑
接地环还能在一定程度上保证系统的安全性。
对于导电液体的测量系统来说，
安全始终是首要考虑的因素之一。
通过接地环的连接，可以避免因静电积聚而引起的电击风险，确保操作人员和设备的安全。
4. 系统稳定性
最后，接地环的作用还包括提高系统的稳定性。
在电磁流量计系统中，各个组
件之间的连接和操作都会影响系统的稳定性，而接地环的使用可以降低系统的电阻，减小干扰，提高系统整体的稳定性和可靠性。
综上所述，电磁流量计接地环在整个测量系统中扮演着至关重要的作用，它不
仅能够提供接地保护，减小测量误差，保证安全性，还能提高系统稳定性，保证电磁流量计系统的正常运行和精确测量。
因此，在安装和维护电磁流量计系统时，务必重视接地环的作用和选用。
天康电磁流量计安全操作及保养规程
天康电磁流量计安全操作及保养规程天康电磁流量计是一种广泛应用于化工、制药、环保、食品等领域的流量测量仪器，其具有高精度、可靠性强等优点，深受用户的青睐。
然而，在长期的使用过程中，如果没有正确的操作和保养，会影响仪器的精度和寿命，甚至对人身安全造成威胁。
因此，为了让用户更好地使用天康电磁流量计，本文将从安全操作和保养两方面出发，为大家提供一套完整的规程。
一、安全操作规程1.使用前须知在使用天康电磁流量计前，应认真阅读使用说明书，并确保了解以下安全注意事项：1.1 电磁流量计安装时必须接地。
1.2 产品应该安放在极端温度范围以内。
1.3 推荐使用脉冲输出信号时，将接地电路和信号线隔离。
1.4 推荐使用脉冲电池电源时，禁止将电源正负极相连。
1.5 不允许把涉及到的管线直接变形或者改动。
2.安装及调试2.1 电磁流量计应安装在室内或防护设施内，避免受日晒雨淋。
2.2 安装电磁流量计时，应保证仪表处于水平状态，以确保测量的准确性。
2.3 当电磁流量计在管道中不能采取垂直安装时，应安装在有效管道截面积的中心位置。
2.4 在调试过程中，注意安全，禁止使用尖锐工具直接接触仪表元件，以免对元件造成损坏，必要时，应用吸吮方式连接接头。
3.使用注意事项3.1 在使用电磁流量计时，应保持仪表周围空气的清洁干燥，禁止将其安装在有尘土、腐蚀性物质和强磁场的环境中。
3.2 常规清理除尘时，必须先拆卸电池，禁止将其用水直接冲洗或者浸泡在水中。
3.3 禁止使用物品割裂防护外壳或铜管线，以免发生气体渗漏。
3.4 禁止在高温、高湿的环境下使用电磁流量计，以免损坏元件。
3.5 电磁流量计的指示灯亮起，说明电机转速较高，此时应停止使用并注意维护。
二、保养规程1.日常维护1.1 每天应检查电磁流量计，确保其正常运转，若有异常，应及时处理。
1.2 电磁流量计应经常进行清洗，以保证其成分的纯度不受影响。
1.3 对电磁流量计及其附件进行定期清洗和漆面处理，以保持电磁流量计的外观干净整洁。

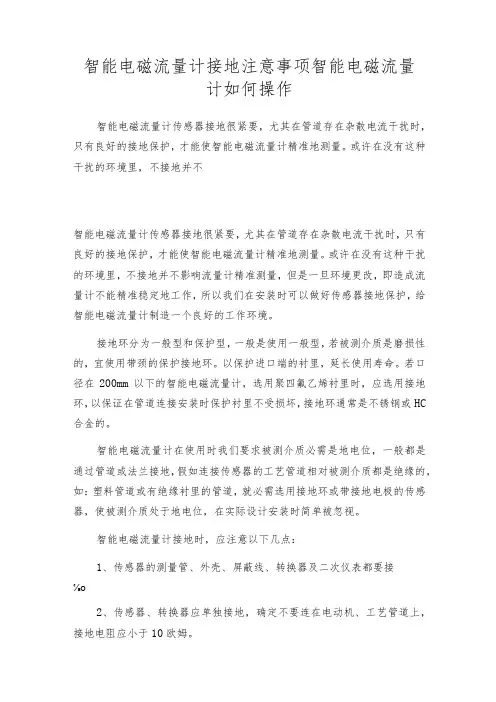

智能电磁流量计接地注意事项智能电磁流量计如何操作
智能电磁流量计接地注意事项智能电磁流量计如何操作智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。
或许在没有这种干扰的环境里，不接地并不智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。
或许在没有这种干扰的环境里，不接地并不影响流量计精准测量，但是一旦环境更改，即造成流量计不能精准稳定地工作，所以我们在安装时可以做好传感器接地保护，给智能电磁流量计制造一个良好的工作环境。
接地环分为一般型和保护型，一般是使用一般型，若被测介质是磨损性的，宜使用带颈的保护接地环。
以保护进口端的衬里，延长使用寿命。
若口径在200mm以下的智能电磁流量计，选用聚四氟乙烯衬里时，应选用接地环，以保证在管道连接安装时保护衬里不受损坏，接地环通常是不锈钢或HC 合金的。
智能电磁流量计在使用时我们要求被测介质必需是地电位，一般都是通过管道或法兰接地，假如连接传感器的工艺管道相对被测介质都是绝缘的，如：塑料管道或有绝缘衬里的管道，就必需选用接地环或带接地电极的传感器，使被测介质处于地电位，在实际设计安装时简单被忽视。
智能电磁流量计接地时，应注意以下几点：1、传感器的测量管、外壳、屏蔽线、转换器及二次仪表都要接⅛o2、传感器、转换器应单独接地，确定不要连在电动机、工艺管道上，接地电阻应小于10欧姆。
3、传感器、转换器的接地在现场，去二次仪表的屏蔽层在掌控室一侧接地，切勿多端接地，以免因电位不同而引入干扰。
4、传感器安装在金属管道上，可将传感器的接地导线按制造厂的要求连接在管道法兰上，形成牢靠的接地回路仪表的接地点应是一个独立的接地点，不行共用其他电气设备的接地Q一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪,接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。
【流量计】电磁流量计安装使用及维护要求 流量计维护和修理保养
【流量计】电磁流量计安装使用及维护要求流量计维护和修理保养电磁流量计是目前流量测控领域，导电液体流量测量紧要的流量计，由于测量精准精度高、性能稳定、智能化操作等特点被广泛使用。
电磁流量计安装要求:1、被测介质必需是导电液体，应充分管道，不得有气泡；2、安装时，被测介质的流动方向与流量计指示流向一致；3、前5后三，必需保证前面5DN、后面3DN的直管段（DN为通经）；4、流量计尽可能避开测量管内变成负压，尽可能避开振动较大、周边有腐蚀性气体等安装环境恶劣的场所；5、流量计应避开铁磁性物体及有强电磁场的设备（如大电机、大变压器等），以免影响传感器工作磁场和流量信号；6、为了检修便利，建议在流量计安装处，安装旁通管道；7、流量计安装在高空或者井下时，应预留出充分的安装调试和维护和修理空间另依据不同防护等级做出相对应的举措；8、应充分了解被测介质的腐蚀属性以及流量计的特性，严防流量计受腐蚀；9、在传感器邻近管道进行焊接或火焰切割时，要实行隔离措施，防止衬里，且必需确认仪表转换器信号线未连接，防止损坏转换器；电磁流量计使用要求:1、流量计必需接地。
流量计的转换器，传感器必需接地并保持大地电位与管道电位相同，对于塑料或者有绝缘衬里的管道，必需安装接地环或接地电极来实现流体接地；2、正确连接相对应的接线端子，并依据流量计不同的供电要求给与供电，以免强电流烧坏流量计；掌控好管道中的压力，以保证介质是均匀的，以免影响流量的正常显示；3、水平安装时要使电极轴线平行于地平线，不要处于垂直于地平线，由于处于底部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动；4、对于固液两相流体，可以接受垂直安装，使传感器衬里磨损均匀，延长使用寿命。
电磁流量计维护要求:1、做好流量计的防雨、防尘、防晒等防护措施；2、流量计维护周期一般为半年，检修清洗时，应检查传感器衬里材质是否有破损、电极是否有损坏或者被沉积物覆盖，并将其清洗干净；3、流量计在出厂之前都做过标定，不建议非技术人员修改仪表参数；4、流量计不用时，应清洗传感器衬里，在流量计外部加上保护套，防止灰垢进入，然后置于干燥处保存。
电磁流量计传感器接地的要求
电磁流量计传感器接地的要求
由于电磁流量计传感器的输出信号很小，通常只有几毫伏。
为了提高仪表抗干扰能力，电磁流量计输入回路中的零电位必须接地，以大地电位为零电位，这是传感器接地的充分条件。
接地不良或没接地线会导致外界干扰信号，导致电磁流量计AD转换器采样出错，报错形式有：空管、信号为零或信号出现负值。
电磁流量计的接地要求有两个方面：
1、从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
2、接地。
以大地为零电位，减少外界干扰。
一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。
但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。
接地电阻应小于10Ω。
a、电磁流量计的传感器在金属管道上安装(金属管道内壁没有绝缘涂层)。
b、电磁流量计的传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管。
使管内流动的被测介质与大地短路,具有零电位，否则，电磁流量计无法正常工作。
因此，电磁流量计并不要求非单独设置接地装置不可，尤其是小口径电磁流量传感器，但单独设置接地装置有利于仪表的可靠运行。
也就是说，对于电磁流量计的接地问题必须有一个正确的认识，要重视，但又不能盲目地过分强调。
标签:
电磁流量计。
在干扰情况下电磁流量计传感器的接地该采取的措施
在干扰情况下电磁流量计传感器的接地该采取的措施电磁流量计传感器通常采用双耦合环结构，通过测量液体流经管道时的感应电压来确定流量。
然而，由于周围环境的电磁干扰和信号传输线路的建造不当，会导致测量数据出现偏差和误差。
其中一个可能的原因是电磁流量计传感器接地不良，因此我们需要采取一些措施来避免这种情况。
什么是接地接地是指将电路的一个导体与地或大地之间连接，使之成为与地电势相等的电势。
接地可保证电路的可靠性和安全性，并起到抑制电磁干扰和静电干扰的作用。
接地的必要性在电磁流量计传感器中，接地起到以下三个方面的作用：1.保护设备：通过接地，可以将电路的带电部分与地之间产生的电阻消耗掉，避免过高的电压对设备造成损坏。
2.抑制电磁干扰：在流量计传感器中，传感器和输出电缆很容易受到电磁波的影响，导致信号失真或数据误差。
接地可把过多的电磁波引入地，保护传感器本身。
3.提高测量精度：流量计传感器在工作时需要测量的是微弱的感应电压信号，任何微小的干扰都可能会导致测量数据出现损失。
接地可以有效地抑制噪声及其它干扰。
简言之，电磁流量计传感器的接地是必不可少的环节。
接地措施具体来说，在使用电磁流量计传感器时，为了保证测量数据的精确性同时避免探头在遇到具有复杂磁场或较为恶劣的环境因素时发生问题，我们应该采取如下几项接地措施。
1. 保证接地低阻值为了确保电磁流量计传感器正常工作，接地线路必须检查接地电阻值，保证不超过规定值。
一般来说，应在0.1欧姆以下，如果不够低，将触发电气故障。
2. 避免地线成环地线环接法会在电磁干扰较强的地方形成一个环，并导致信号回陆。
这样在强干扰环境中使用电磁流量计传感器会对机器产生干扰。
为了减少这种情况发生，建议将多层楼的园区分开接地。
使用电磁流量计传感器的地线需要与其他接地线分开使用，不允许接地管路达到两个或两个以上的地点。
3. 接地与机器主体隔离传感器的电缆和主体机器的接地通过电缆架式的连接是不合理的。
电磁流量计的安装要求
电磁流量计的安装要求作者: 日期:电磁流量计的安装要求2008-09-24 09:57 来源：国电中自安装场所的选择为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备（大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20〜+ 60 C,相对湿度小于85% 。
3.流量计周围应有充裕的空间，便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如:弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a.增加前后直管段的长度；b.采用一个流量稳定器；c.减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
传感器不能安装在管道的爆高位st确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
弯管、爾门和泵之间的安装传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应>5D , 出口直管段> 3D（D为传感器公称口径）。
插入式进口直管段应 > 20 D ,出口直管段>7D（D为传感器公称口径）。
min 3D管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
电磁流量计的安装要求流量计常见问题解决方法
电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。
⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。
1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。
为使流速平稳，流量计前后应有大于5D和2D的直管段。
流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。
2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。
3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。
在管低端安装清洗阀或盲板，定期清洗内壁附着物。
4、在振动猛烈的现场应将传感器和转换器分开安装。
口径至≥DN350的流量计两端应设支架或吊架。
5、安装在塑料管道或带内衬管道上必需使用接地环。
如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。
电极材质选配不当，被测介质会使电极极化而减弱信号的电势。
因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。
6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。
对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。
电磁流量计安装要求
电磁流量计的安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。
插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。
管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
电磁流量计接地线的重要性
电磁流量计接地线的重要性
电磁流量计相比其它流量计产品，精度等级高、性能可靠、工作稳定、抗干扰能力。
但作为一款精密仪器来说，要达到这些高要求，是必须要有严格的安装要求的，本文就为大家来介绍一下往往在安装时不被重视的电磁流量计接地线。
首先，我们来了解一下接地线的重要性。
为什么需要接地？因为电磁流量计本身的电位信号就比较小，如果在测量过程中遇到电磁干扰，会严重影响到正常的测量信号，导致测量数据失去应有的度。
而接地可以避免被测介质在管道中冲刷所产生的电势，避免对测量信号的干扰，让电磁流量计工作在状态。
其次，接地的方式也有讲究。
一来可以通过电磁流量计接地线来接地，二来可以使用接地环，通过管道接地。
具体接地方式请根据实际安装环境来决定。
一般如果工艺管道是金属材质的，可不配接地环。
如果管道是非金属的，这就必须要配接地环，接地对于电磁流量计来说，相当重要。
不夸张的说，如果非金属管道没有配备接地，那么该电磁流量计测出来的数值连参考的意义都没有。
，电磁流量计在设置接地的时候尽量使用屏蔽线来进行单独接地，不可以图省事将接地线并至电机、电器等公用地线上。
标签:
电磁流量计
1。
电磁流量计的接地环有什么作用
电磁流量计的接地环有什么作用1.提供电磁流量计稳定的接地环境：电磁流量计测量原理是依靠电磁感应，其精度和稳定性受到电磁环境的影响。
接地环将仪表上的接地导体与地面形成良好的低阻抗连接，有效地排除地电位的干扰，提供稳定的接地环境，使仪表能够正常工作，并保持精确的测量。
2.投入电磁流量计安全接地系统：在电磁流量计安装过程中，接地环起到了将电磁流量计与周围环境有效接地的作用。
接地环通过与设备的金属部分连接，并通过其他导体连接到外部接地系统，能够防止设备发生静电累积，减少设备受雷击、电磁辐射和静电干扰的概率，为设备的安全运行提供了必要的电磁保护。
3.排除电磁干扰影响：在工业生产环境中，存在大量电器设备和电源线路，会产生电磁辐射和干扰。
电磁流量计的测量精度受到外界电磁场的影响，而接地环可以有效消除这些干扰。
接地环连接到地面之后，在电磁感应的作用下，可以将环境中的电磁辐射能量导入到地面，从而减少电磁辐射和干扰对电磁流量计的影响，保证测量精度和可靠性。
4.提供保护设备免受静电累积的保护：在一些工业场所，静电会产生，并且会积累在导电物体上，构成一定的危害。
接地环可以将这些静电导入地面，避免静电在设备上积累和释放，有效地保护了电磁流量计以及其他设备的安全性和可靠性。
综上所述，接地环在电磁流量计中起着非常重要的作用。
它能够提供良好的低阻抗接地环境，保证电磁流量计的稳定工作；投入电磁流量计安全接地系统，提供必要的电磁保护，减少雷击、电磁辐射和静电干扰；同时还可以减少电磁干扰、保护设备免受静电累积的危害。
因此，在电磁流量计的安装中，接地环的使用是必要的。
电磁流量计怎么接线以及原理
电磁流量计怎么接线以及原理电磁流量计是一种常用于流体测量的仪器，其工作原理基于法拉第电磁感应定律。
它适用于各种液体和气体的流量测量，具有精度高、测量范围广、稳定性好等特点，因此在工业生产中得到广泛应用。
## 接线方法在使用电磁流量计时，接线是十分重要的一步。
接线的正确性直接影响到流量计的测量精度和稳定性。
一般来说，电磁流量计的接线包括以下几个主要步骤：1.供电接线：电磁流量计一般需要外部供电，通常通过接线盒连接电源。
确保电源电压符合流量计的要求，一般为直流24V。
2.信号输出接线：电磁流量计通常会输出流量信号，常见的信号类型包括模拟信号和数字信号。
需要根据信号类型选择相应的接线方法。
3.地线接线：地线接线是保证安全和减小干扰的关键一环，一般会将电磁流量计外壳接地。
在进行接线时，务必按照电磁流量计的说明书和相关标准进行操作，确保每根线连接牢固可靠，避免出现接线不良或断路等问题。
## 原理介绍电磁流量计的工作原理是基于法拉第电磁感应定律的。
当导电液体（如水、酸溶液等）流经电磁流量计的测量管内时，液体中的导电性物质（如离子）将会产生磁场。
在电磁流量计的测量管周围设置有两个磁场发生器，它们会在测量管内产生一个磁场。
当导电液体通过这个磁场时，由于磁场对液体中导电性物质的作用，会产生横向的洛伦兹力，这个力会使液体中的导电性物质发生位移，导致在液体中产生电动势。
这个电动势将会导致液体中存在一定电压，根据欧姆定律，导电液体中的电压与其导电性物质的流动速度成正比。
因此，通过测量这个电压就可以得知液体的流速，从而实现流量的测量。
综上所述，电磁流量计的工作原理是利用导电液体通过磁场产生电动势的方式，再通过测量这个电动势来确定流体的流速，从而实现流量的准确测量。
在使用电磁流量计时，需要注意保持设备的清洁和维护，定期校准以确保测量的准确性，以及严格按照操作规程进行接线，确保安全可靠地将电磁流量计接入系统中。
电磁流量计接地问题
电磁流量计接地问题
一、电磁流量计为什么要接地？
电磁流量计传感器输出信号的接地点应与被测介质电气连接，这是电磁流量计工作的必要条件。
如不满足这个条件，电磁流量计就不能正常工作，这是传感器的信号回路决定的。
当流体切割磁力线产生流量信号时，是以流体本身作为零电位的，一个电极上的产生正电势，另一个电极上产生负电势，不断交替变化。
因此，转换器输入端中点（信号电缆屏蔽层）必须与流体共处于零电位且导通，这样才能构成对称的输入回路。
转换器的输入端中点是通过传感器输出信号的接地点与被测流体电气连通的。
(
二、电磁流量计接地注意事项
1.仪表的接地点应是一个独立的接地点，不允许与其他电气设备的接地线连接在一起。
接地电阻应小于10 ，有些型号仪表规定应小于100 。
2.当传感器安装在绝缘管道上时，两端必须安装接地环，然后用导线连接，与流体“导通”，如果被测介质导电率较低，可用金属短管代替接地环，确保接地效果。
接地环作用同第一条。
金属工艺管道和介质直接接触，接地线直接和金属管道或法兰连接，所以不需要接地环。
三、广州方时仪器有限公司电磁流量计接地方式
1）接地电极：与测量电极材料相同；当介质电导率大于100微西门子/厘米时比较适合；在电解或电池作用腐蚀应用不推荐! u" j6 c; I# R6 S& z6 Y A: n
2}接地环：低电导率介质；在过程中或者附近可能有杂散电流的阴极或电解应用中3 H0 b, v. l: j/ d
3）无接地选项：适用于导电的未装衬里的管道。
智能电磁流量计的接地要求
智能电磁流量计的接地要求
随着科学技术的发展，智能电磁流量计中的未处理系统是电源电压中重要的监视技术，智能电磁流量计如何正确的接地直接影响着其使用寿命。
有关智能电磁流量计的接地要求详细介绍如下：智能电磁流量计的接地要求：为了使智能电磁流量计可靠的工作，提高测量精度，不受外界寄生电势的干扰，智能电磁流量计应有良好的单独接地线，接地电阻<10Ω。
在连接智能电磁流量计的管道内若涂有绝缘层或是非金属管道时，智能电磁流量计两侧还应加装接地环。
1）在金属管道上的接地方式：金属管道内壁没有绝缘层，
2）在塑料管道上或有绝缘层、油漆管道上的接地方式：智能电磁流量计上的两端面应加装接地环，使管内流动的被测介质与大地短接，具有零电位。
否则，智能电磁流量计无法正常工作。
前置放大器是智能电磁流量计的重要组成部分：智能电磁流量计传感器输出流信号十分微弱，内阻抗较高，因此高输出入阻抗、低漂移、低噪声、高CRMM前置放大器才能满足抗同相共模干扰的要求。
前置放大器采用JFET高输入阻抗电压缓冲器，低漂移低噪声减法器，精密电阻精心匹配组成仪用放大器，并采用输入保护技术，共模电压自举技术和接地技术大大提高抗共模干扰的能力，抑制零点漂移的影响。
智能电磁流量计中的微处理器系统是电源电压监视技术
智能电磁流量计中微处理器系统当电源瞬态欠压，励磁开关脉冲
动作都会造成微处理器误动作，数据丢失等现象，因此必须采用可靠的复位电路和电源电压监视技术。
智能电磁流量计应用到工业生产中的最简单实用的方法是采用低成本电源配合高灵敏度的电源电压监视器，提高微处理器系统和抗干扰能力。
电磁流量计必需要接地的原因分析 流量计工作原理
电磁流量计必需要接地的原因分析流量计工作原理由于电磁流量计电位信号是小信号，碰到干扰立刻就冲掉正常信号了。
接地可以避开流体在管道中冲刷产生的电势，同时让测量电势的零和介质的零相同，电磁流量计避开差生误差。
电磁流量计就是配了接地环，然后把接地环接到管道上。
假如是带衬里，还要第三电极来接地。
如何选用电磁流量计的接地环：目前，电磁流量计紧要是为供水企业水计量贸易专门设计的，具有防水、防腐、防干扰、防雷击的本领。
电磁流量计的管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
关于接地环选择上，下面做个简单的介绍，以便新手等更好的谙习相关的学问。
1.保护环：F46衬里传感器宜选用保护接地环，通过螺钉固定在法兰上，保护内衬的翻边不受损伤。
2.接地环材质为不锈钢1Cr18Ni9Ti，特别要求订货时可以另行说明。
3.标准接地环：在塑料及为防护电解腐蚀而内、外壁都是绝缘的阴极保护管道上，传感器两侧必需安装接地环。
4.带颈保护环：若介质磨损性较强，应选用带颈保护环以保护衬里。
在实际工作中，电磁流量计的测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关；在现场可以依据用户实际需要在线修改量程。
分体式电磁流量计的使用问题分体式电磁流量计紧要用于测量封闭管道中的导电液体和浆液中的体积流量。
包括酸、碱、盐等强腐蚀性的液体。
该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
1.电源问题由于分体式电磁流量计要外接电源，造成室外安装不便利，也限制了分体式电磁流量计在郊区管网的使用。
另外，分体式电磁流量计不自带电源，一旦断电，将造成用作结算水表的流量计数据缺失；这样对其断电时段缺失水量的计量与推算也就提出了新的问题，一般供水企业与用户都是个案商讨处理，加添了不少工作量。
若分体式电磁流量计能自带电源，就能从根本上解决这一问题；也将促进其在结算水表中的推广应用。
而现在都可以使用锂电池供电，解决了这个问题2.防雷问题不管是结算水表还是区域计量的分体式电磁流量计，在较为空旷的郊区；特别是在雷雨天气覆盖面积较大的广东，分体式电磁流量计的防雷是一个比较严峻的考验。
电磁流量计接地和安装要求,南控仪表
电磁流量计接地和安装要求
在电磁流量计的安装中，要注意传感器必须单独接地，这就要求接地环要可靠接地，接地电阻要小于10Ω，否则可能造成无指示或者报警。
这点在现场安装时要特别注意，不能把接地环和保护垫片搞混。
电磁流量计分离型原则上接地应在传感器一侧，转换器接地应在同一接地点。
如传感器装在有阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用较粗铜导线（16mm2）绕过传感器跨接管道两连接法兰上，使阴极保护电流与传感器之间隔离。
电磁流量计安装位置要求
在使用环境中应注意避免外部的电磁干扰，特别是避免工频电磁场的干扰。
有些现场大功率的电机、大变压器等设备都会对流量计的测量产生干扰，产生错误指示。
另外还需要注意的是一定要使用制造厂随仪表所附（或规定型号）的信号电缆，因为转换器和传感器间距离受制于被测介质电导率和信号电缆型号，即电缆的分布电容、导线截面和屏蔽层数等。
通常单层屏蔽电缆用于工业用水或酸碱液，可传送距离100m；而电导率较低液体和传输距离较长时，按规定要用3层屏蔽电缆。
为了避免干扰信号，信号电缆必须单独穿在接地保护钢管内，不能把信号电缆和电源线安装在同一钢管内。
电磁流量计的接地环有什么作用
电磁流量计的接地环有什么作用
、电磁流量计配接地环作用：
电磁流量计接地环的作用：若连接仪表的管道（相对于被测介质）绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。
如果电磁流量计传感器的内衬材料是聚四氟乙烯（PTFE），为了保护聚四氟乙烯的翻边不受损伤，要用接地环。
第二、电磁流量计为什么要接地：
电磁流量计传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传导任何干扰电压，因此其他电气设备不应连接到相同的接地线上，仪表出厂时，转换器的输出部分已设置好接地线。
只要按要求接地即可，因传感器与金属管道相连，金属管道内的介质与大地已有良好的电气连接，这样传感器可不再加装地线，如果对接地有更高要求，或周围工作环境有较强电磁干扰时，也可独自设置地线。
第三、安装注意事项：
电磁流量计传感器在塑料管道上或有绝缘涂料、油漆的管道上安装时，传感器的两端应安装接地线，使管内的被测介质与大地短路，具有零电位，否则电磁流量计无法正常工作。
标签:
电磁流量计
1。
关于电磁流量计的接地问题
下一步工作
• 如检测器安装在塑料 管上，或在有绝缘涂 层、衬里的管道上安 装，则检测器的两端 应安装接地线环（或 带有接地电极的短 管），使管内流动的 介质与大地短路，具 有零电位。如右图：
电磁流量计的信号比较微弱，在满量程时只有2.5～8mv，流 量很小时，输出只有几微伏，且以传感器内流体的电位为基 准的，所以外来干扰对它的影响很大，因而，良好的接地很 大程度上决定着流量计的测量准确度。基于流量测量的需要， 电磁流量转换器要具有很强的抗共模干扰能力，其输入放大 器为差动输入设计,那么其中一个公共的参考地是必需的，这 个“地”一定要与信号源的地相连，对电磁流量计而言，就 是接触到介质。介质在管道内，如果工艺管道是导电材料制 成，这个管道就可以认为是“地”，通过管道法兰即可引出 接地线到转换器。如果工艺导管是由非导电材料制成，或是 金属管道但内部有绝缘材料衬套，此时伸入管道内部和介质 接触的接地环或接地电极就是必须的。也就是说在工艺导管 是由非导电材料制成，或是工艺管道为金属但内部衬有绝缘 材料衬套时，需要“接地环”或“接地电极”。
现场图片
壳、屏蔽线以及转换 器、二次仪表都要接地； • 2、检测器、转换器的 接地，应单独接地，绝 对不要连在电机、工艺 管道上，接地电阻应小 于10Ω；
无接地金属管道的接地
• 无接地金属管道的接 地，为了避免测量误 差利用接地电缆连接 传感器法兰及其对应 的管道法兰使之接地。 变送器或传感器外壳 接地就是将其接地端 子接地
关于电磁流量计的接地问题
1、工作原理：电磁流 量计是一种应用法拉 第电磁感应定律的流 量计,用于测量封闭 管道中导电液体和浆 液的体积流量。电磁 流量计由电磁流量传 感器和电磁流量转换 器两大部分组成。
B：磁通密度，和励磁线圈中通过的双向脉冲恒定励 磁电流成正比，是一常数。 D ：导管内径，常数。 UE ：信号电压 v ：导电介质的平均流速 所示，根据电磁感应定律，导电性液体介质在垂直 于磁场的非磁性测量管内流动，在与流动方向垂 直的方向上产生与流速成比例的感应电势，即在 信号电极上产生信号电压UE 。 UE =k* B * D * v ，D、B均为常数，故可计算出流 速，进而计算出流量Qv ： Qv = (π/4) * D2 * v
电磁流量计接电环的方法 流量计如何操作
电磁流量计接电环的方法流量计如何操作大家都知道电磁流量计的基本原理，不导电的介质，电磁流量计是测量不了的，所以在使用塑料管道的时候，我们厂家才会配接地环。
电磁流量计接地环是通过接地电极直接大家都知道电磁流量计的基本原理，不导电的介质，电磁流量计是测量不了的，所以在使用塑料管道的时候，我们厂家才会配接地环。
电磁流量计接地环是通过接地电极直接与介质接触，再通过接地环与仪表法兰接地，以达到与地等电位，以除去干扰。
接地环也不是万能的，在某些场合往往也不适合使用接地环。
一般假如管道是金属材质的可以不配接地环，将流量计的法兰和管道连起来然后再接地，也可以很好的使用，尤其在大口径的情况下。
假如小口径，带接地环也无所谓，成本上不会差太多。
另外有些用户测的不是强腐蚀介质，但其管道是非金属的，这时候就必需要配接地环了，接地对电磁来说是特别紧要的。
在测强腐蚀介质的时候，往往管道会用PVC或者内衬四氟材质，这个时候电极一般选择的是宝贵金属，如钛材电极、钽材电极。
但对于大口径电磁流量计来说，由于考虑到成本因素，那就不适合配接地环了。
这种情况下一般选择三电极，其中两个电极是测量用的另外一个是接地用的。
现场磁场的干扰对电磁来说是致命的，由于电场我们可以实行某些手段进行屏蔽屏蔽，但是磁场我们没方法屏蔽，所以电磁流量计安装确定要避开强磁场。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
日常检查的目的是保证或证明电磁流量计是在受控状态下运行。
日常检查的方式一般有在线检查和离线检查两种，紧要是验证电磁流量计的流量测量值是否符合并保持预期的日常检查的目的是保证或证明电磁流量计是在受控状态下运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
该资料仅供参考，若有异议，请以随设备附带的操作手册为准 电磁流量计什么时候需要接地环？
接地环是通常的方法来确保正确的参考，一些电磁流量计的供应商仍然使用这个解决方案，把此测量点的标准附加成本。
通常有以下几个典型应用，必须或者推荐接地环：
● 塑料或者是带内衬的管径>500mm 的流量计
● 高电导率液体的塑料管道（例如：酸）
● 非均质流体（不宜混合的大电导率的介质） ●
一些客户由于历史原因和经验的要求
一般来说，如果工厂有一个合适的接地概念的标准的参考电极是足够了。
以上应用的经验显示增加等电
势电流这可能导致参考电极的损坏。
由于测量液体在电极背后的泄漏，将导致电极整体的损坏。
接地环一般是不锈钢的，Alloy C22 和碳填充的PTFE 的TSP 材质。
如果工艺导管是由非导电材料制成，或是金属管道但内部有绝缘材料衬套，此时伸入管道内部和介质接触的接地环或接地电极就是必须的。
也就是说在工艺导管是由非导电材料制成，或是工艺管道为金属但内部衬有绝缘材料衬套时，需要“接地环”或“接地电极”。
在塑料及为防护电解腐蚀内、外壁都是绝缘的阴极保护管道上，传感器两侧必须安装接地环。
