电线电缆安全电流负载表
电线电缆安全电流负载表
电线电缆室温为正常30℃状况下单芯线负载表：
安全电流之定义：系统导体或绝缘体在溶解以前导体能承受的电流，热系电流流过导体时所产生，所以电流增加，导体温度将升高，有关影响电流流量的因素，分述如下：
导体大小：导体面积越大，承载的电流越大。
绝缘：电流所产生的温度，不能超越绝缘体的额定温度。
周围温度：若周围温度过高，将减低绝缘体所能承受的额定温度。
导体数：若导体分开，散热效果优，多条导体集合在一起散热效果较差。
导体装置：导体主放在线槽内，配电管或管道内会减少安全电流，因为热量散发会受到限制。
下表是以周围温度30℃为参考单条导体所比较出的不同因素，可以作为在电线电缆安全电流的参考选择。
多条导体之温度系数。
电工常用的电线线径及载流量计算方法
电工常用的电线线径及载流量计算方法其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。
由于选用电线时重要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单便利。
比如一平方铜电线流过6A电流是安全的，不会严重发热。
如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6是指线的横截面积。
单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。
参照《GB50231997》单芯结构；导体直径均为：1—1.13、1.5—1.38、2.5—1.78、4—2.25、6—2.76、其实大家说线径1.5/2之类的只是为了便利，是个很常见但是不常常被人矫正的错误。
没想到还怀疑住你了...三相电机的口决"容量除以千伏数，商乘系数点七六"（注0.76是取的功率因数0.85效率为0.9时）由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
负荷量：16A最多供3500W，实际掌控在1500W内20A最多供4500W，实际掌控在2000W内25A最多供5000W，实际掌控在2000W内32A最多供7000W，实际掌控在3000W内40A最多供9000W，实际掌控在4500W内表2电器的额定电流与导线标称横截面积数据现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。
答：0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A如何来计算电线所能承受的电功率？假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复:我们可以通过查电工手册，得出电线的最大允许载流量，依据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。

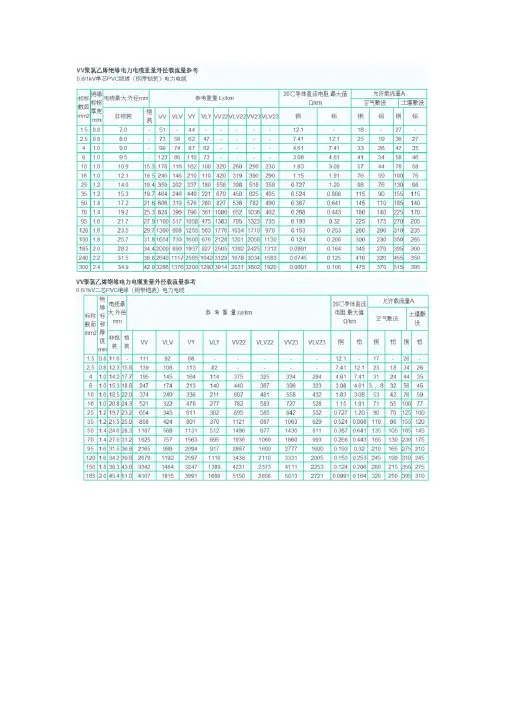

电线、电缆载流量对照表
电线电缆负载电流值
电工常识－电线负载电流值
注：明敷载流量值系根据S>2De(De-电线外径)计算
举例说明：
1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
电线、电缆载流量对照表(横版)
在电源引起的火灾中，有 90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的 接触器件 5～10 年必须更换(比如插座、空气开关等)。
6 平方毫米的铜线是没有用处的，因为进入电表的电线是 4 平方毫米的。 4、早期的住房(15 年前) 进线一般是 2.5 平方毫米的铝线，因此，同时开启的家用电器不得超过 13A(即 2800 瓦)。 5、耗电量比较大的家用电器是：空调 5A(1.2 匹)，电热水器 10A，微波炉 4A，电饭煲 4A，洗碗机 8A，带烘干功能的洗衣机 10A，
额定电压（KV） 导体工作温度（°C）
环境温度（°C） 导线排列 导线根数
标称截面（mm 2） 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
30
35
40
O-S-O-S-O
明敷载流量（A）
23
22
20
31
29
27
41
39
36
53
50
46
74
69
64
导线穿管敷设载流量（A）
导线穿管敷设载流量（A）
导线穿管敷设载流量（A）
13
9
8
7
12
9
7
6
11
8
7
6
17
13
11
10
16
12
10
9
15
11
9
8
24
18
15
13
22
17
14
12
21
15
13
11
31
23
19
17
29
1、1.5、2.5、4、6平方电线可以承受的电流和功率
1、1.5、2.5、4、6平方电线可以承受的电流和功率1平方电线、1.5平方电线、2.5平方电线、4平方电线、6平方电线等，那么这些电线可以负荷多少瓦呢？这也是大家比较关心的。
下面就来详细看看1、1.5、2.5、4、6平方电线可以负荷多少瓦。
1平方线：横截面积是1平方毫米的电线如果我们按照公式：面积=半径²×3.14 来推算——那么1平方线=1.13mm左右（1）1平方电线可以负荷多少瓦一个电工常用的“经验公式”：只要是铜芯电线，每平方毫米的截面积可以安全通过4--5A的额定电流；在220V单相电路中，每1KW的功率，其电流约为4.5A左右；在380V三相平衡电路中，每1KW的功率，其电流约为2A左右。
上面的这些值，可用物理计算公式算下来的结果是很接近的，所以电工在工作中，为了不去记那些“繁琐”的计算公式，就记住这些就可以了。
那么根据这个算法就知道：每1平方毫米截面积的铜芯线，如果用于220V 单相电路中，则可以安全承载1KW 的负载所通过的电流；如果用在三相平衡负载（比如电动机）电路中，则可以安全承载2.5KW 负载所通过的电流。
（2）1.5平方电线可以负荷多少瓦如果电源线是铜芯线，一是明线安装最大允许工作电流是20A，即4400瓦；二是暗装套钢管，电流是16A，功率为3520瓦；三是pvc管暗装，电流是14A，那么功率为3000瓦。
（3）2.5平方电线可以负荷多少瓦2.5平方电线丞受倒多少千瓦电力，国标GB4706.1-1992/1998规定的电线负载电流值，铜芯电线2.5平方毫米16A～25A 约5500瓦，铝芯电线2.5平方毫米13A～20A 约4400瓦220VAC电压长时间不超过10A最标准绝大部分时间不超过15A算安全。
（4）4平方电线可以负荷多少瓦单相电源1KW约是4.5A，8KW约是36A。
4平方电线（独根的塑铜线）载流量约是30A，小一些，换6平方线（单跑电源）.你的表和闸都必须换大的。
电线、电缆载流量对照表
5、耗电量比较大的家用电器是：空调 5A(1.2 匹)，电热水器 10A，微波炉 4A ，电饭 煲 4A ，洗碗机 8A，带烘干功能的洗衣机 10A，电开水器 4A
在电源引起的火灾中，有 90％是由于接头发热造成的，因此所有的接头均要焊接， 不能焊接的接触器件 5～10 年必须更换 (比如插座、空气开关等 )。
185
495 464 430 335 251 209 188 309 232 193 174 284 213 177 159
240
592 556 515 396 297 247 222 366 275 229 26 336 252 210 189
注：明敷载流量值系根据 S>2De(De- 电线外径 )计算
2~4 5~8 9~12
以 2~4 5~8 9~12
以
上
上
上
导线穿管敷设载流量（ A ）
1.5
23 22 20 13 9 8 7 12 9 7 6 11 8 7 6
2.5
31 29 27 17 13 11 10 16 12 10 9 15 11 9 8
4
41 39 36 24 18 15 13 22 17 14 12 21 15 13 11
13A～20A 20A～25A 25A～32A
型号 额定电压（ KV ）
BV 线负载电流值
0.45/0.75
导体工作温度（ °C）
70
环境温度（ °C） 导线排列
30 35 40
30
O-S- O-S- O
35
电线电缆负载电流值-电工常识
电线电缆负载电流值-电⼯常识电⼯/4平⽅电线可以承受的最⼤功率是多少?单相电源1KW约是4.5A，8KW约是36A。
4平⽅电线（独根的塑铜线）载流量约是30A，⼩⼀些，换6平⽅线（单跑电源）.你的表和闸都必须换⼤的。
不⽤这么⼤功率吧，最⼩4KW，也可以的。
4平⽅电线丞受到多少千⽡电⼒那要看你是家庭220v⽤电还是⼯⼚380v的了。
要是220v的4平⽅铜芯国标线可以应该可以带6到8个千⽡，看你是长时间⽤还是短时间⽤了2.5平⽅电线丞受到多少千⽡电⼒国标GB4706.1-1992/1998规定的电线负载电流值铜芯电线2.5 平⽅毫⽶16A～25A 约5500⽡铝芯电线2.5 平⽅毫⽶13A～20A 约4400⽡220VAC电压，长时间不超过10A最标准绝⼤部分时间不超过15A算安全6平⽅电线丞受倒多少千⽡电⼒线径和输送的功率没有直接联系的。
⼀般来说6平⽅的导线⽤作空调线绰绰有余了。
在施⼯⼯地上的检修电源⼀般就⽤10x6+1x4的电缆。
⾄于承受的电流强度，根据我施⼯的经验，这种电缆⼀般是⽤63A的空⽓开关控制的。
6平⽅的铝线承受6千⽡ 6平⽅的铜线承受10千⽡。
1.5匹空调12⼩时耗电量是多少？空调的1匹指的是制冷量⼤致为2000⼤卡，换算成国际单位应乘以1.162,故1匹的制冷量应为2324（W），这⾥的W（⽡）即表⽰制冷量，则1.5匹的应为2000⼤卡x1.5x1.162＝3486（W），以此类推。
根据此情况，则⼤致能判定空调的匹数和制冷量，⼀般情况下，2200W~2600W都可称为1匹，3200W~3600W可称为1.5匹。
⽽耗电量则是要主要看压缩机的功率，压缩机功率= 制冷量/ 能耗⽐，⼀般空调能耗⽐⼤于3，因此1匹的电功率⼀般数据为735W，1.5匹的耗电功率就是735 * 1.5约为1100⽡，也就是1⼩时1.1度电左右，除了压缩机，还有风扇或其他电机需要耗电，总共1⼩时也就1.2度左右。
电线负荷安全电流计算方法大全
电线负荷安全电流计算方法大全本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March国内铜线规格种类及负载电流量参数表一.导线截面积与载流量的计算。
1.一般铜导线载流量导线的安全载流量：根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如： mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积：利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>= I ~ I（mm2）S-----铜导线截面积（mm2） I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*220*=17(A)也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：（安全电流）二点五下乘以九，往上减一顺号走。
（即4×8、6×7、10×6、16×5、25×4）三十五乘三点五，双双成组减点五。
1、1.5、2.5、4、6平方电线负荷、电流参数
1、1.5、2.5、4、6平方电线负荷、电流参数1平方电线、1.5平方电线、2.5平方电线、4平方电线、6平方电线等，那么这些电线可以负荷多少瓦呢？这也是大家比较关心的。
下面就来详细看看1、1.5、2.5、4、6平方电线可以负荷多少瓦。
首先给小白科普一下，老司机跳过~1平方线：横截面积是1平方毫米的电线如果我们按照公式：面积=半径²×3.14 来推算那么1平方线=1.13mm左右一、1平方电线可以负荷多少瓦一个电工常用的“经验公式”：只要是铜芯电线，每平方毫米的截面积可以安全通过4--5A的额定电流；在220V单相电路中，每1KW的功率，其电流约为4.5A 左右；在380V三相平衡电路中，每1KW的功率，其电流约为2A左右。
上面的这些值，可用物理计算公式算下来的结果是很接近的，所以电工在工作中，为了不去记那些“繁琐”的计算公式，就记住这些就可以了。
那么根据这个算法就知道：每1平方毫米截面积的铜芯线，如果用于220V单相电路中，则可以安全承载1KW 的负载所通过的电流；如果用在三相平衡负载（比如电动机）电路中，则可以安全承载2.5KW负载所通过的电流。
二、1.5平方电线可以负荷多少瓦如果电源线是铜芯线，一是明线安装最大允许工作电流是20A，即4400瓦；二是暗装套钢管，电流是16A，功率为3520瓦；三是pvc管暗装，电流是14A，那么功率为3000瓦。
三、2.5平方电线可以负荷多少瓦2.5平方电线丞受倒多少千瓦电力，国标GB4706.1-1992/1998规定的电线负载电流值，铜芯电线2.5平方毫米16A～25A 约5500瓦，铝芯电线2.5平方毫米13A～20A 约4400瓦220VAC电压长时间不超过10A最标准绝大部分时间不超过15A算安全。
四、4平方电线可以负荷多少瓦单相电源1KW约是4.5A，8KW约是36A。
4平方电线（独根的塑铜线）载流量约是30A，小一些，换6平方线（单跑电源）.你的表和闸都必须换大的。
常用电线可以承受的负荷
常用电线可以承受的负荷电线负荷是大家在选购电线前都比较关注的，目前生活中比较常用的电线规格有1平方电线、1.5平方电线、2.5平方电线、4平方电线、6平方电线等，那么这些电线可以负荷多少瓦呢？下面就来详细看看1、1.5、2.5、4、6平方电线可以负荷多少瓦。
一、1平方电线可以负荷多少瓦一个电工常用的“经验公式”：只要是铜芯电线，每平方毫米的截面积可以安全通过4--5A 的额定电流；在220V单相电路中，每1KW的功率，其电流约为4.5A左右；在380V三相平衡电路中，每1KW的功率，其电流约为2A左右。
上面的这些值，可用物理计算公式算下来的结果是很接近的，所以电工在工作中，为了不去记那些“繁琐”的计算公式，就记住这些就可以了。
那么根据这个算法就知道：每1平方毫米截面积的铜芯线，如果用于220V单相电路中，则可以安全承载1KW 的负载所通过的电流；如果用在三相平衡负载（比如电动机）电路中，则可以安全承载2.5KW 负载所通过的电流。
二、1.5平方电线可以负荷多少瓦如果电源线是铜芯线，一是明线安装最大允许工作电流是20A，即4400瓦；二是暗装套钢管，电流是16A，功率为3520瓦；三是pvc管暗装，电流是14A，那么功率为3000瓦。
三、2.5平方电线可以负荷多少瓦2.5平方电线丞受倒多少千瓦电力，国标GB4706.1-1992/1998规定的电线负载电流值，铜芯电线2.5平方毫米16A～25A 约5500瓦，铝芯电线2.5平方毫米13A～20A 约4400瓦220VAC 电压长时间不超过10A最标准绝大部分时间不超过15A算安全。
四、4平方电线可以负荷多少瓦单相电源1KW约是4.5A，8KW约是36A。
4平方电线（独根的塑铜线）载流量约是30A，小一些，换6平方线（单跑电源）.你的表和闸都必须换大的。
不用这么大功率吧，最小4KW，也可以的。
4平方电线丞受倒多少千瓦电力那要看你是家庭220v用电还是工厂380v的了要是220的4平方电线可以负荷6到8个千瓦。
电线电缆载流量对照表
电线电缆载流量对照表 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
电线电缆负载电流值
电工常识－电线负载电流值
举例说明：
1、每台计算机耗电约为200～300W(约1～，那么10台计算机就需要一条平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调5A匹)，电热水器10A，微波炉4A，电饭煲
4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工常识－电线负载电流值
国标GB4706.1-1992/1998规定的电线负载电流值（部分）
注：明敷载流量值系根据S>2De(De-电线外径)计算
举例说明：
1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
1kv交联聚乙烯绝缘电缆空气中敷设时允许载流量
电缆允许持续载流量（A）缆芯数三芯单芯
单芯电缆排列方式品字型水平形
金属屏蔽层接地点Grounding of metal
shield
单侧
One-side
两侧
Both-side
单侧
One-side
两侧
Both-side
缆芯材质Conductor 铝
Al
铜
Cu
铝
Al
铜
Cu
铝
Al
铜
Cu
铝
Al
铜
Cu
铝
Al
铜
Cu
线芯截面Core cross section
(mm2)
25 91 118 100 132 100 132 114 150 114 150 35 114 150 127 164 127 164 146 182 141 178 50 146 182 155 196 155 196 173 228 168 209 70 178 228 196 255 196 251 228 292 214 264 95 214 273 241 310 241 305 278 356 260 310 120 246 314 283 360 278 351 319 410 192 351 150 278 260 328 419 319 401 365 479 337 392 185 319 410 372 479 365 461 424 546 369 438 240 378 483 442 565 424 546 502 643 424 502 300 419 552 506 643 493 611 588 738 479 552
(7-7)
注：水平形排列电缆相互间中心距离为电缆外径的2倍。
1kv聚氯乙烯绝缘电缆直埋敷设时允许载流量
(5-5)
注：⑴表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29
3.6/6kV-26/35kV交联聚乙烯绝缘电力电缆连续负荷参考载流量
3.6/6kV单芯交联聚乙烯绝缘电力电缆连续负荷参考载流量(A)
注：土壤中未考虑水份迁移问题，土壤热阻系数按照pT=1.0k·m/W计算
3.6/6kV～12/20kV三芯交联聚乙烯绝缘电力电缆连续负荷参考载流量(A)
注：pW-未发生水份迁移地土壤热阻系数，pD-发生水份迁移时土壤热阻系数。
18/20kV～26/35kV单芯交联聚乙烯绝缘电力电缆连续负荷参考载流量(A)
注：土壤中未考虑水份迁移问题，土壤热阻系数按照pT=1.0k.m/W计算。
18/20kV～26/35kV三芯交联聚乙烯绝缘电力电缆连续负荷参考载流量(A)
注：土壤中未考虑水份迁移问题，土壤热阻系数按照pT=1.0k.m/W计算。
影响电缆长期允许载流量的因素有哪些？
答：载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
在实际工程中，可根据需要参考电缆在不同环境和条件下的长期允许载流量，选择不同型号的电缆，并确定所需电缆的数量和电缆的敷设形式。
因此，计算电缆的长期允许载流量具有十分重要的意义。
影响电缆长期允许载流量的因素主要：
(1)电缆导体的长期允许工作温度，此温度越高，电缆的长期允许载量越大；
(2)电缆所处环境的温度，周围空气、土壤等温度不同，允许载流量也不同；
(3)电缆导体截面积，导体截面积越大，它的允许载流量越大；
(4)电缆导体材料的电阻系数，电阻系数越大，允许载流量越小；
(5)电缆周围环境热阻，热阻越大。
国标gb4706.1-1992/1998规定的电线负载电流值（部分）
铜芯电线: 铜芯线截面积允许长期电流
2.5 平方毫米 (16A～25A) ≈ 5500W
4平方毫米 (25A～32A) ≈ 7000W
6平方毫米 (32A～40A) ≈ 9000W
铝芯电线: 铝芯线截面积允许长期电流
2.5 平方毫米 (13A～20A) ≈ 4500W
4平方毫米 (20A～25A) ≈ 5500W
6平方毫米 (25A～32A) ≈ 7000W
功率p=iu （电流*电压）。
