单螺杆挤出机原理及应用
单螺杆挤出机原理及应用单螺杆挤出机（Single Screw Extruder）是一种重要的塑料加工设备，它通过将固态塑料加热融化并通过模头挤出成型，广泛应用于塑料制品、管材、型材、薄膜、电缆、地板、造粒等行业。
本文将介绍单螺杆挤出机的工作原理及其应用。
1.工作原理：单螺杆挤出机主要由进料部分、预塑化部分、挤出部分和加热冷却系统等部件组成。
工作时，固态塑料颗粒从进料口进入进料部分，由螺杆转动带动，通过加热区域进行加热升温，固态塑料逐渐熔化成为塑料熔融物。
在预塑化部分，通过相应的螺杆设计和加热方式，使塑料充分熔化并与添加剂充分混合。
然后，在挤出部分，塑料熔融物通过螺杆的外螺旋槽进行挤压，经过过滤网和模头，通过塑料挤出口形成所需的产品形状。
最后，通过加热冷却系统对挤出的塑料进行冷却，使其固化，完成整个挤出过程。
2.应用：（1）塑料制品行业：（2）管材行业：单螺杆挤出机在管材行业中得到广泛应用。
例如，用于生产塑料排水管、塑料给水管、塑料电缆保护管等。
通过挤出机的挤出过程，可以实现管材的定径、定厚，并且能够根据不同的工艺要求进行选择，满足不同管材的生产需求。
（3）型材行业：单螺杆挤出机在塑料型材生产领域也有广泛应用，如生产塑料门窗型材、塑料板材、塑料隔断、塑料围栏等。
通过单螺杆挤出机的工作原理，可以通过合适的模头和挤出机操作参数，实现对塑料的挤出成型，生产出符合要求的塑料型材。
（4）造粒行业：综上所述，单螺杆挤出机是一种重要的塑料加工设备，其工作原理是利用螺杆的旋转和加热系统的作用，将塑料颗粒加热融化后进行挤出成型。
它在塑料制品、管材、型材、薄膜、电缆、地板、造粒等领域有广泛的应用，能够满足不同行业的生产需求。
单螺杆挤出机设计
单螺杆挤出机设计单螺杆挤出机是一种常见的塑料挤出设备。
它通过螺杆的旋转运动，将塑料颗粒加热熔化，并通过挤压螺杆头的形状来实现塑料的挤出成型。
单螺杆挤出机具有结构简单、操作方便、生产效率高等优点，在塑料加工行业得到广泛应用。
首先是结构设计，单螺杆挤出机通常由机架、进料系统、加热系统、螺杆系统、模头系统、冷却系统和控制系统等部分组成。
机架需要具备足够的强度和刚度，以承受挤出过程中的大功率和高转速的运转。
各个部分需要进行合理的布局和连接，确保挤出过程的稳定性和可靠性。
其次是加热系统设计，加热系统通常采用电加热方式。
加热系统需要有良好的温度控制能力，以确保塑料颗粒能够被充分加热熔化，并在螺杆的作用下形成均匀的熔融塑料。
加热系统还需要具备快速升温和稳定保温的能力，以适应不同塑料材料的加工需求。
螺杆是单螺杆挤出机的核心部件，螺杆的设计需要考虑颗粒进料、熔化、挤出和混炼等多个过程。
螺杆的直径、螺距、推力、螺杆槽形等参数需要根据挤出要求和加工材料的特性进行合理选择。
同时，螺杆的表面镀硬处理和材质的选择也需要考虑抗磨损和耐腐蚀性能，以延长螺杆的使用寿命。
最后是控制系统设计，控制系统通常采用PLC控制和触摸屏人机界面。
控制系统需要具备多个参数的实时监测和调整能力，以确保挤出过程的稳定性和一致性。
控制系统还需要具备报警功能和故障诊断能力，以提高设备的安全性和可靠性。
在单螺杆挤出机的设计过程中，还需要考虑其他一些细节问题，如冷却系统的设计、机械传动系统的设计和安全保护装置的设计等。
这些都需要根据具体的生产需求和现场条件进行综合考虑和调整，以实现最优的挤出效果和生产效率。
总而言之，单螺杆挤出机的设计需要综合考虑结构设计、加热系统设计、螺杆设计和控制系统设计等多个方面的因素。
只有在各个方面进行合理的设计和调整，才能够确保挤出设备的稳定运行和高效生产。
单螺杆挤出机设计
单螺杆挤出机设计
首先，需要确定挤出机的适用范围和型号。
根据不同的塑料材料和产
品要求，选择合适的挤出机型号。
例如，对于高温塑料，需要选择能够承
受高温的挤出机。
其次，需要确定挤出机的加热方式和加热区域。
挤出机通常采用电加
热的方式，通过加热器对螺杆和筒体进行加热。
加热区域一般分为若干个
段落，每个段落都有独立的加热器控制器，以确保加热均匀。
第三，需要确定螺杆的结构和参数。
螺杆是挤出机的核心部件，负责
将塑料熔化并挤出。
螺杆的结构包括螺距、螺杆直径、螺纹深度等参数。
这些参数的选择应根据塑料材料的特性和需求来确定。
第四，需要确定螺杆驱动系统。
通常，挤出机采用电机作为驱动系统，通过减速机传动给螺杆。
在选择电机时，需要考虑所需的转速范围和扭矩
要求。
最后，需要设计模头和成型设备。
模头的设计要根据产品形状和尺寸
来确定。
模头一般由进料区、螺旋沟槽形状和出料口等部分组成。
成型设
备包括拉伸装置、冷却装置和切割装置等，用于将挤出的塑料进行拉伸、
冷却和切割。
除了上述的主要设计方面，还需要考虑挤出机的安全性、操作性和维
护性。
例如，对于操作安全，可以设置安全阀和紧急停机装置；对于维护性，可以设置定期保养和检修机制。
总结一下，设计单螺杆挤出机需要考虑适用范围和型号、加热方式和
加热区域、螺杆的结构和参数、螺杆驱动系统、模头和成型设备等方面。
以上仅为一个大致的设计框架，具体设计还需要根据实际情况进行调整和优化。
单螺杆挤出机原理及应用
单螺杆挤出机原理及应用(共2页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--单螺杆挤出机作为一种常见的挤出机设备，用于塑料加工行业，原理和构造是什么呢下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。
单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。
高效单螺杆挤出机采用双阶式整体设计，强化塑化功能，保证了高速高性能稳定挤出，特种屏障综合混炼设计，保证了物料的混炼效果，高剪切低融塑化温度保证了物料的高性能低温低压计量挤出。
设计理念和特点：在高平直基础上的高速，高产挤出。
单螺杆挤出机原理料口最后一道螺纹开始叫输送段物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。
单螺杆挤出机原理：第二段叫压缩段时螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。
单螺杆挤出机原理：第三段是计量段此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。
单螺杆挤出机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用，它与相应的辅机（包括成型机头）配合，可加工多种塑料制品，如膜、管、板、丝带等，亦可用于造粒。
塑料挤出机设计先进，质量高，塑化好，能耗低，采用渐开线齿轮传动，具有噪音低，运转平稳，承载力大，寿命长等特点。
单螺杆挤出机用途管材挤出：适用于PP-R管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。
板材和片材挤出：适用于PVC、PET、PS、PP、PC等型材及板材的挤出。
单螺杆挤出机设计课件
根据生产工艺要求设计冷却系统，如风冷、水冷 等，确保设备正常运行和产品质量。
01
单螺杆挤出机的材 料选择
螺杆材料
耐热性
耐腐蚀性
螺杆需要在高温下工作，因此需要选 择耐热性好的材料，如镍基合金、钛 合金等。
螺杆需要承受多种化学物质的腐蚀， 因此需要选择耐腐蚀性好的材料，如 不锈钢、镍基合金等。
设备维护与保养
为了确保单螺杆挤出机的长期稳定运 行和提高生产效率，需要定期进行设 备的维护和保养。对关键部件进行定 期检查、清洗、更换和维修，可以保 证设备的正常运行和使用寿命，降低 故障率和停机时间，提高生产效率和 经济效益。
维护与保养建议
制定维护与保养计划
培训操作人员
选择优质备件
建立设备档案
根据单螺杆挤出机的运行情况 和生产需求，制定合理的维护 与保养计划，包括定期检查、 清洗、更换和维修等任务，确 保设备的正常运行和使用寿命 。
详细描述
温度控制失灵的原因可能是温控器故障、加热元件损坏或热电偶接触不良等。解 决方案包括定期检查温控器和加热元件的工作状态、及时更换损坏的元件、定期 清洁热电偶等。
生产效率低下问题
总结词
生产效率低下是单螺杆挤出机常见的 问题之一，可能导致生产成本增加。
详细描述
造成生产效率低下的原因可能是设备 老化、工艺参数设置不当、操作人员 技能不足等。解决方案包括定期维护 和保养设备、优化工艺参数、加强操 作人员的培训等。
01
单螺杆挤出机的常 见问题与解决方案
螺杆磨损问题
总结词
螺杆是单螺杆挤出机的核心部件，其磨损会影响挤出机的性能和使用寿命。
详细描述
随着使用时间的增长，螺杆的表面会逐渐磨损，导致其直径减小，从而影响挤 出压力和产量。解决方案包括定期检查螺杆的磨损情况，及时更换磨损严重的 螺杆，以及优化工艺参数以减轻磨损。
单螺杆塑料挤出机工艺技术

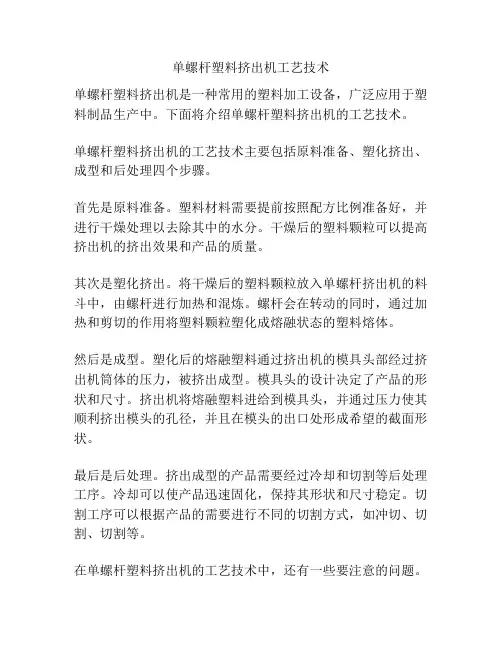

单螺杆塑料挤出机工艺技术单螺杆塑料挤出机是一种常用的塑料加工设备，广泛应用于塑料制品生产中。
下面将介绍单螺杆塑料挤出机的工艺技术。
单螺杆塑料挤出机的工艺技术主要包括原料准备、塑化挤出、成型和后处理四个步骤。
首先是原料准备。
塑料材料需要提前按照配方比例准备好，并进行干燥处理以去除其中的水分。
干燥后的塑料颗粒可以提高挤出机的挤出效果和产品的质量。
其次是塑化挤出。
将干燥后的塑料颗粒放入单螺杆挤出机的料斗中，由螺杆进行加热和混炼。
螺杆会在转动的同时，通过加热和剪切的作用将塑料颗粒塑化成熔融状态的塑料熔体。
然后是成型。
塑化后的熔融塑料通过挤出机的模具头部经过挤出机筒体的压力，被挤出成型。
模具头的设计决定了产品的形状和尺寸。
挤出机将熔融塑料进给到模具头，并通过压力使其顺利挤出模头的孔径，并且在模头的出口处形成希望的截面形状。
最后是后处理。
挤出成型的产品需要经过冷却和切割等后处理工序。
冷却可以使产品迅速固化，保持其形状和尺寸稳定。
切割工序可以根据产品的需要进行不同的切割方式，如冲切、切割、切割等。
在单螺杆塑料挤出机的工艺技术中，还有一些要注意的问题。
首先是螺杆的选择，合理的螺杆设计可以提高挤出机的生产能力和产品的质量。
其次是温度控制，不同的塑料材料需要不同的温度和温度控制，因此在生产过程中需要根据实际情况进行调整。
再次是挤出速度的控制，挤出速度过快会影响产品的质量，因此需要进行合理的速度控制。
总之，单螺杆塑料挤出机的工艺技术是一个复杂的过程，需要合理的原料准备、塑化挤出、成型和后处理。
只有掌握了这些工艺技术，才能提高挤出机的生产效率和产品的质量。
在实际生产中，还需要根据不同的塑料材料和产品要求进行调整和优化，以获得最佳的生产效果。
单螺杆挤出机整体设计
单螺杆挤出机整体设计
一、简介
单螺杆挤出机是目前生产结构较为复杂的挤出机型式之一，该设备有着高效率的挤出特性，主要应用于加工有色金属、塑料等各种塑料材料的压制工艺。
它具有特种模具可实现工件的多种形状，冷却可靠，头部旋转方便，节能效果显著等优点，对日益提高的产品质量和生产效率也有重大的作用。
二、结构特点
1、单螺杆挤出机由头部、挤出机本体和推进装置组成，具有简单的结构。
头部由支撑架、模铁及模芯、加热系统、模夹等部件组成。
2、挤出机本体由主轴、螺杆、护筒、油缸等组成。
主轴安装在挤出机中，驱动螺杆旋转，在螺杆螺纹腔内装有合适的塞子及加热系统，使挤出料的温度可以控制在设定的循环温度范围内。
3、推进装置由电机、减速机、润滑系统组成，电机驱动减速机，将功率转换为惯性力，再由减速机转动油缸，提供液压推进力。
三、技术性能
1、动力：单螺杆挤出机的动力主要由电机与减速机组成，可根据客户要求调整动力，以满足客户不同生产的挤出需求。
2、温度控制：单螺杆挤出机的加热系统采用分离式设计，调节挤出料的温度可以满足技术要求。
螺杆塑料挤出机课程设计
螺杆塑料挤出机课程设计一、课程目标知识目标：1. 学生能够理解螺杆塑料挤出机的基本结构、工作原理及各部件功能。
2. 学生掌握塑料挤出过程中的主要参数及其对挤出产品质量的影响。
3. 学生了解不同类型螺杆塑料挤出机的适用范围及选用原则。
技能目标：1. 学生能够运用所学知识，分析并解决塑料挤出过程中出现的问题。
2. 学生具备操作螺杆塑料挤出机的基本技能，能够进行简单的挤出实验。
3. 学生能够根据实际需求，设计合理的螺杆塑料挤出机参数和工艺。
情感态度价值观目标：1. 培养学生热爱专业，增强对塑料加工行业的认识。
2. 培养学生严谨的科学态度和团队协作精神，提高实践操作能力。
3. 培养学生关注环保，了解并遵循塑料加工行业的环保要求。
课程性质分析：本课程为塑料加工专业课程，以螺杆塑料挤出机为研究对象，旨在使学生掌握塑料挤出技术的基本知识和操作技能。
学生特点分析：学生为高职或中职年级，具备一定的塑料加工理论基础，对实践操作有较高的兴趣。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。
通过课程学习，使学生能够达到上述课程目标，为今后从事塑料加工行业工作打下坚实基础。
二、教学内容1. 螺杆塑料挤出机的基本结构- 螺杆、料筒、加热器、传动系统等部件的结构及功能。
- 教材第二章：螺杆塑料挤出机的基本结构及工作原理。
2. 塑料挤出过程及参数- 塑料在挤出过程中的流动、加热、冷却等基本现象。
- 挤出速率、挤出压力、熔体温度等主要参数对产品质量的影响。
- 教材第三章：塑料挤出过程及其参数控制。
3. 螺杆塑料挤出机类型及选用- 单螺杆、双螺杆、平行双螺杆、锥形双螺杆挤出机的特点及应用。
- 根据原料和制品要求选择合适的螺杆塑料挤出机。
- 教材第四章：不同类型螺杆塑料挤出机的选用原则。
4. 挤出工艺及操作- 塑料挤出工艺流程、操作要点及故障排除。
- 螺杆塑料挤出机操作技能训练。
- 教材第五章：塑料挤出工艺及设备操作。
单螺杆挤出机
单螺杆挤出机
工作原理
单螺杆挤出机的工作原理是将塑料颗粒或粉末通过料斗装入机器的进料口。
然后，通过加热系统，将塑料材料加热到熔化温度。
当螺杆开始转动时，塑料材料被推送到螺杆的螺旋槽中，并随着螺杆的旋转，被带入机器的加热区域。
在加热区域，塑料材料被持续加热和搅拌，使其完全熔化并形成均匀的熔融体。
一旦达到所需的熔融状态，螺杆将塑料材料推送到机器的挤出口。
经过挤出口的塑料材料可以通过不同形状和尺寸的模具进行成型，例如管道、薄膜、板材等。
一旦挤出完成，塑料材料将继续冷却和固化，并形成最终的产品形态。
应用领域
单螺杆挤出机在塑料加工行业具有广泛的应用。
它可以用于生
产各种不同类型的塑料制品，包括管道、薄膜、板材、型材等。
此外，它还可以用于制造塑料颗粒，供其他塑料加工过程使用。
优势
单螺杆挤出机相比于双螺杆挤出机具有一些独特的优势。
首先，单螺杆挤出机的结构相对简单，易于操作和维护。
此外，它也更加
经济高效，适用于对生产效率要求不高的场合。
结论
单螺杆挤出机是塑料加工行业中常用的设备，通过加热、熔化、挤出的过程实现塑料的成型。
它广泛应用于制造各种不同类型的塑
料制品，具有结构简单、易于操作和维护的优势。
对于一些对生产
效率要求不高的场合，单螺杆挤出机是一个理想的选择。
单螺杆挤出机挤出工艺实验
单螺杆挤出实验一、实验目的与要求了解单螺杆挤出机的基本结构及各部分的作用，掌握挤出成型基本操作；通过实验，理解挤出成型原理，分析挤出工艺参数对塑料制品产量和性能的影响。
二、实验重点与难点1，挤出成型基本操作和挤出成型原理。
2，挤出工艺参数对塑料制品产量和性能的影响。
三、提问及互动设计1，单螺杆挤出机结构和挤出成型加工原理。
2，介绍挤出机牌号的含义。
3，要求学生根据高分子物理和聚合物共混原理对具体的聚合物设定挤出工艺参数。
4，讨论影响制品性能和产量的因素。
四、实验讲解1，挤出机各部分的结构和作用1）传动装置。
由电动机、减速机构和轴承等组成。
具有保证挤出过程中螺杆转速恒定、制品质量的稳定以及保证能够变速作用。
2）加料装置。
无论原料是粒料、粉状和片状，加料装置都采用加料斗。
加料斗内应有断料流、标定量料和卸除余料等装置。
3）料筒。
料筒是挤出机的主要部件之一，塑料的混合、塑化和加压过程都在其中进行。
挤压时料筒内的压力可达55MPa,工作温度一般为180-250℃，因此料筒是受压和受热的容器，通常由高强度、坚韧耐磨和耐腐蚀的合金钢制成。
料筒外部设有分区加热和冷却的装置，而且各自附有热电偶和自动仪表等。
4）螺杆。
螺杆是挤出机的关键部件。
通过螺杆电转动，料筒内的物料才能发生移动，得到增压和部分热量。
螺杆的几何参数，如直径、长径比、各段长度比例以及螺槽深度等，对螺杆的工作特性均有重大影响。
5）口模和机头。
机头是口模和料筒之间的过渡部分，其长度和形状随所用塑料的种类、制品和形状、加热方式及挤出机的大小和类型而定。
机头和口模结构的好坏，对制品的产量和质量影响很大，其尺寸根据流变学和实践经验确定。
2，实验步骤1）工艺参数控制温度控制：塑料的挤出成型温度包括料筒、机头和口模等温度控制，这些温度控制与物料粘度的高低，对温度的敏感性和高聚物聚集态等有关，一般来讲，低粘度物料的机头和口模温度低，高粘度物料的机头和口模温度高，流动性好。
单螺杆挤出机设计
单螺杆挤出机设计1.设计要求在进行单螺杆挤出机的设计时，需要考虑以下几个方面的要求：-生产能力：根据用户的需求确定挤出机的生产能力，通常以单位时间内的产量来衡量。
-塑料种类：不同种类的塑料对挤出机的要求有所不同，例如高温塑料需要耐高温的材料制作。
-产品尺寸和形状：挤出机的设计需要根据产品的尺寸和形状来确定挤出机的主要参数，如螺杆直径、挤出机长度等。
-温度控制：挤出机需要能够准确控制加热和冷却系统，以确保塑料的熔化和冷却过程。
-稳定性和可靠性：挤出机需要稳定可靠地运行，以确保长时间的连续生产。
2.设计步骤（1）确定挤出机的生产能力：根据产品需求和市场需求来确定挤出机的生产能力，这将直接影响到挤出机的尺寸和功率。
（2）选择螺杆参数：根据塑料种类和产品形状来选择螺杆的直径、螺距以及螺杆槽型等参数。
（3）确定挤出机长度：根据产品形状和挤出机的运行速度来确定挤出机的长度，一般来说，长度越长，产能越大。
（4）设计加热和冷却系统：根据挤出机的长度和塑料种类来设计加热和冷却系统，以确保塑料的熔化和冷却过程。
（5）选取驱动系统：根据挤出机的生产能力和运行要求来选择适合的电机和减速器，以确保挤出机的稳定和可靠运行。
3.设计方案在进行单螺杆挤出机的设计时，可以采用以下方案：（1）传统型单螺杆挤出机：采用传统的螺杆和筒体结构，适用于一般的塑料挤出加工。
（2）异形螺杆挤出机：采用异形螺杆和筒体结构，适用于生产特殊形状的产品，如管材、板材等。
（3）特殊功能挤出机：根据产品需求，设计具有特殊功能的挤出机，如混炼挤出机、扩散挤出机等。
4.设计细节在具体的设计过程中，需要注意以下几个细节：（1）螺杆和筒体的材料选择：挤出机的螺杆和筒体需要具有良好的耐磨性和耐腐蚀性，常见的材料有45#钢、40Cr钢、不锈钢等。
（2）加热和冷却系统的设计：挤出机的加热和冷却系统需要能够准确控制温度，提高产品的质量和生产效率。
（3）控制系统的设计：挤出机需要配备先进的控制系统，准确控制挤出机的温度、压力、速度等参数。
新型单螺杆挤出机
新型螺杆的设计
2、压力波动、温度波动和产量波动大。 较高频率的波动，与螺杆回转频率一致，它是由螺杆的 旋转引起的，特别易发生在固体输送过程中； 低频波动，它是由于熔融过程的不稳定性（可能是由于 固体床周期性地解体）所引起的； 更低频率波动，其周期可以是几分钟或几小时，它是由 温控系统的稳定性差或环境因素的变化 （如电网电压不 稳定）所引起的。 这些波动中以第一、二种影响最大，而这又与螺杆设计 有关。常规全螺纹螺杆由于其固有的问题而不可能减少 和消除这些波动，这就影响到产品的质量
