第二节 单螺杆挤出机的基本结构 螺纹展开图(i=2)
学习交流PPT
15
第二节 单螺杆挤出机的基本结构
三、螺杆结构参数 4、螺杆的安装尺寸 螺杆与机筒内壁的间隙
学习交流PPT
16
第二节 单螺杆挤出机的基本结构
塑料在普通单螺杆挤出机中的挤出过程
学习交流PPT
7
第二节 单螺杆挤出机的基本结构
二、挤压系统的组成及作用
2、作用
连续稳定地运输(固体、熔体) 熔融、塑化(固体→熔体) 混合、均化(温度、组成分布均匀) 增压—有利于排气、泵送,使制品密实
学习交流PPT
8
第二节 单螺杆挤出机的基本结构 三、螺杆结构参数
第二节 单螺杆挤出机的基本结构
三、螺杆结构参数
3、螺纹尺寸 ➢ 螺纹头数 i ➢ 螺旋升角 ( b, s, ) ➢ 螺旋线展开长度 Z ( Zb, Zs ,Z) ➢ 螺纹导程 t , 螺距 S ➢ 螺棱宽度 e —螺棱轴向宽度 e’—螺棱法向宽度,e’= e cos
学习交流PPT
13
第二节 单螺杆挤出机的基本结构 3、螺纹尺寸
560
1.6
90/25 105/25 120/25 130/25 135/25 150/25 160/25 180/25 200/25
φ90
φ10 5
φ12 0
φ13 0
φ13 5
φ15 0
φ16 0
φ18 0
φ20 0
25:1 25:1 25:1 25:1 25:1 25:1 25:1 25:1 25:1

单螺杆挤出机的基本结构

单螺杆挤出机的基本结构

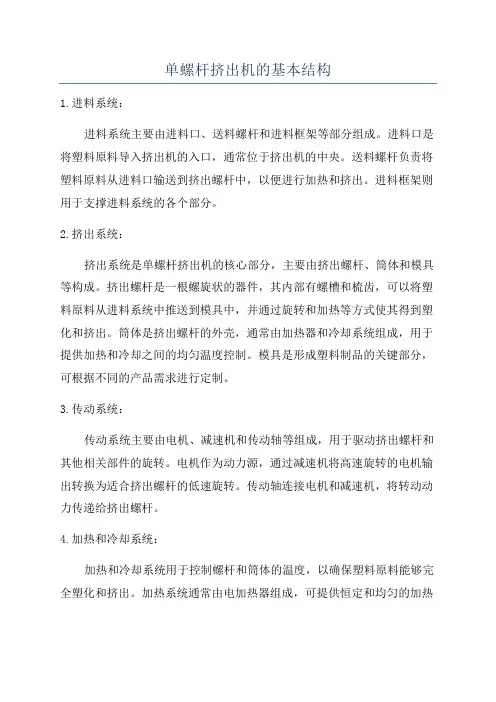

单螺杆挤出机的基本结构1.进料系统:进料系统主要由进料口、送料螺杆和进料框架等部分组成。

进料口是将塑料原料导入挤出机的入口,通常位于挤出机的中央。

送料螺杆负责将塑料原料从进料口输送到挤出螺杆中,以便进行加热和挤出。

进料框架则用于支撑进料系统的各个部分。

2.挤出系统:挤出系统是单螺杆挤出机的核心部分,主要由挤出螺杆、筒体和模具等构成。

挤出螺杆是一根螺旋状的器件,其内部有螺槽和梳齿,可以将塑料原料从进料系统中推送到模具中,并通过旋转和加热等方式使其得到塑化和挤出。

筒体是挤出螺杆的外壳,通常由加热器和冷却系统组成,用于提供加热和冷却之间的均匀温度控制。

模具是形成塑料制品的关键部分,可根据不同的产品需求进行定制。

3.传动系统:传动系统主要由电机、减速机和传动轴等组成,用于驱动挤出螺杆和其他相关部件的旋转。

电机作为动力源,通过减速机将高速旋转的电机输出转换为适合挤出螺杆的低速旋转。

传动轴连接电机和减速机,将转动动力传递给挤出螺杆。

4.加热和冷却系统:加热和冷却系统用于控制螺杆和筒体的温度,以确保塑料原料能够完全塑化和挤出。

加热系统通常由电加热器组成,可提供恒定和均匀的加热温度。

冷却系统包括循环水路和冷却器等部件,用于降低挤出系统的温度并保持稳定。

5.控制系统:控制系统用于监控和控制挤出机的运行状态,可根据产品要求实时调整挤出螺杆和相关部件的转速、温度和压力等参数。

控制系统一般包括电气仪表、PLC控制器和触摸屏等,操作简单方便。

除了以上基本结构,单螺杆挤出机通常还配备其他附属设备,如真空系统、加料器、料斗和中间筒等,以提高生产效率和产品质量,并满足特定的产品加工要求。

总的来说,单螺杆挤出机的基本结构由进料系统、挤出系统、传动系统、加热和冷却系统以及控制系统等部分组成,每个部分都发挥着重要的作用,共同完成塑料加工的工艺过程。

单螺杆挤出机结构.

单螺杆挤出机结构.

其他系统
传动系统主要由电机、齿轮减速箱和轴承等组成。 其作用是驱动螺杆在一定转速范围内旋转,并使螺杆在按工艺要求 保证螺杆获得所必须的扭矩和转速并能均匀地旋转,完成物料的塑化 和挤出过程。 控制系统主要由控制箱和一些电气控制元件、开关等组成。其作用 是对挤过程的温度、挤出速度、电源等进行控制。
谢谢大家
8
ቤተ መጻሕፍቲ ባይዱ
单螺杆挤出机结构
主讲 刘西文
1
单螺杆挤出机结构
普通单螺杆挤出机的结构主要由挤压系统、加料系统、传动系 统、加热冷却系统及控制系统等部分组成。
单螺杆挤出机的主要组成部件
挤压系统
挤压系统的主要由料筒、螺杆、分流板和过滤网等组成。 挤压系统的作用是将粒状、粉状或其它形状的塑料在一定温度和压 力的作用下塑化成均匀的熔体,然后被螺杆定温、定压、定量、连续 地挤入机头。
加料系统
加料系统主要由料斗和自动上料装置等组成。料斗通常为锥形, 底部都有截流装置,以便调整和切料流,料斗侧有视孔和标定计量装 置。 其作用是向挤压系统稳定且连续不断地提供所需的物料。
加热冷却系统
加热冷却系统主要由料筒外部所设置的加热器、冷却装置等组 成。其作用是通过对料筒、螺杆等部件进行加热或冷却,保证 成型过程在工艺要求的温度范围内完成。

3-2单螺杆挤出机的基本结构

3-2单螺杆挤出机的基本结构
单螺杆挤出机的基本结构第三章挤出成型extrusion聚合物加工工程第一节概述录像第二节单螺杆挤出机的基本结构第三节单螺杆挤出理论第四节排气挤出机的工作原理第五节双螺杆挤出机的工作原理第六节挤出成型工艺第二节单螺杆挤出机的基本结构一单螺杆挤出机的结构二挤压系统的组成及作用三螺杆结构参数四螺杆的类型五挤出机的辅机设备自学第三章挤出成型单螺杆挤出机挤压系统心脏加热冷却系统传动与控制系统一单螺杆挤出机的结构第二节单螺杆挤出机的基本结构挤压系统传动与控制系统加热冷却系统单螺杆挤出机图示第二节单螺杆挤出机的基本结构二挤压系统的组成及作用1组成
传动与控制系统 挤压系统
加热、冷却系统
单螺杆挤出机图示
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用 1、组成: 加料装置、料筒、螺杆、机头、口模等
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用 2、作用
塑料在普通单螺杆挤出机中的挤出过程
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用
h −h A=
1
3
Z2
第二节 单螺杆挤出机的基本结构 三、螺杆结构参数 3、螺纹尺寸 螺纹头数 i 螺旋升角ϕ ( ϕ b, ϕ s, ϕ ) 螺旋线展开长度 Z ( Zb, Zs ,Z) 螺纹导程 t , 螺距 S 螺棱宽度 e —螺棱轴向宽度 e’—螺棱法向宽度,e’= e cosϕ
第二节 单螺杆挤出机的基本结构 3、螺纹尺寸
第三章 挤出成型
第二节 单螺杆挤出机的基本结构
一、单螺杆挤出机的结构 二、挤压系统的组成及作用 三、螺杆结构参数 四、螺杆的类型 五、挤出机的辅机设备(自学)
第二节 单螺杆挤出机的基本结构 一、单螺杆挤出机的结构 挤压系统—心脏 单螺杆挤出机 加热、冷却系统

单螺杆挤出机概述

单螺杆挤出机概述
单螺杆挤出机
刘青山 广东轻工职业技术学院
一、单螺杆挤出机历史
1. 挤出机起源于18世纪,Joseph Bramah(英格兰)于1795年所 制造的用于制造无缝铅管的手动活塞式压出机就被认为是世界上 的第一台挤出机。从那时起,在19世纪前50年期间,挤出机基 本上只适用于铅管的生产、通心粉以及其它食品的加工、制砖及 陶瓷工业。 2. 在作为一种制造方法的发展过程中,第1次有明确记载的是 R.Brooman在1845年申请的用挤出机生产固特波胶电线的专利。 3. 固特波公司的H.Bewlgy随后对该挤出机进行了改进,并于 1851年将它用于包覆在Dover和Calais公司之间的第1根海底电 缆的铜线上。 4. 1879年英国人M.Gray取得第一个采用阿基米德螺线式螺杆挤出 机专利。在此后的25年内,挤出方法逐渐重要,并且逐渐由电 动操纵的挤出机迅速替代了以往的手动挤出机。 5. 1935年德国机械制造商Paul Troestar生产出用于热塑性塑料的 挤出机。 6. 1939年他们把塑料挤出机发展到了一个现阶段——现代单螺杆 挤出机阶段。
4
0.213
0.185 6
45
22 25 20
5.64~ 14.1
8.16~ 20.4 11.1~ 27.8
5.5
0.375
0.272 8 7
50
22 15~45 15~90 7.7~19.2 25 20
7.5
0.513
0.371 9 8
55
22 14~42 14~84 25 20
11.3~ 28.2 13.3~ 33.3 15.4~ 38.5 19~47.4
3.
螺杆转速范围:用nmin-nmax表示,nmin是最低转速,nmax是

挤出成型:单螺杆挤出机的基本结构、成型原理、工艺与流程[专业参考]

挤出成型:单螺杆挤出机的基本结构、成型原理、工艺与流程[专业参考]

专业参考
37
熔体在均化段的流动包括四种主要形式:
(1)正流 是物料沿螺槽方向(z方向)向机头的流动, 这是均化段熔体的主流,是拖电流动,它起挤出 物料的作用;
(2)逆流 沿螺槽与正流方内相反(—z方向)的流动, 它是由机头口模、过滤网等对料流的阻碍所引起 的反压流动,它将引起挤出生产能力的损失
正流和逆流的综合称为净流,是汇流和逆流的种速 度的代数和
专业参考
39
专业参考
40
挤出机的生产率
Q=QD-QP-QL
均化段熔体输送理论作如下假定: (1)进入均化段的物料是全部熔融塑化的等温牛顿流体 (2)在流动过程中无粘度和密度的变化,流动是稳定状态 下的层流, 流体是不可压缩的, (3)螺槽为矩形的,该段螺槽宽度与深度之比大于10,
如 果螺槽很浅, 对物料流动影响不大。
4050?挤出机可用于混合造粒和着色共混3专业参考挤出成型?单螺杆挤出机的基本结构?挤出成型原理?挤出成型工艺与过程4专业参考61单螺杆挤出机基本结构及作用?挤出机类型?单螺杆挤出机是由传动系统挤出系统加热和冷却系统控制系统等几部分组成?挤出系统主要包括传动加料装置料筒螺杆机头和口模等几个部分5专业参考6专业参考?一传动部分包括电动机减速箱轴承要求
专业参考
32
从图中可看出: (1)与料简表面接触的固体粒子由于料筒的传导热和摩擦热的 作用,首先熔化,并形成一层薄膜,称为熔膜. (2)这些不断熔融的物料,在螺杆与料筒的相对运动的作用下,
不断向螺纹推进面汇集,形成旋涡状的流动区,称为熔池. (3)在熔池的前边充满着受热软化和半熔融后粘结在一起的固 体粒子和尚未完全熔结和温度较低的固体粒子, 这两种粒子统 称为固体床. (4)熔融区内固相与液相的界面称为迁移面
