组合逻辑电路的设计实验报告

合集下载

实验报告组合逻辑电(3篇)

实验报告组合逻辑电(3篇)

第1篇一、实验目的1. 理解组合逻辑电路的基本概念和组成原理;2. 掌握组合逻辑电路的设计方法;3. 学会使用逻辑门电路实现组合逻辑电路;4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理组合逻辑电路是一种在任意时刻,其输出仅与该时刻的输入有关的逻辑电路。

其基本组成单元是逻辑门,包括与门、或门、非门、异或门等。

通过这些逻辑门可以实现各种组合逻辑功能。

三、实验器材1. 74LS00芯片(四路2输入与非门);2. 74LS20芯片(四路2输入或门);3. 74LS86芯片(四路2输入异或门);4. 74LS32芯片(四路2输入或非门);5. 逻辑电平转换器;6. 电源;7. 连接线;8. 实验板。

四、实验步骤1. 设计组合逻辑电路根据实验要求,设计一个组合逻辑电路,例如:设计一个3位奇偶校验电路。

2. 画出逻辑电路图根据设计要求,画出组合逻辑电路的逻辑图,并标注各个逻辑门的输入输出端口。

3. 搭建实验电路根据逻辑电路图,搭建实验电路。

将各个逻辑门按照电路图连接,并确保连接正确。

4. 测试电路功能使用逻辑电平转换器产生不同的输入信号,观察输出信号是否符合预期。

五、实验数据及分析1. 设计的3位奇偶校验电路逻辑图如下:```+--------+ +--------+ +--------+| | | | | || A1 |---| A2 |---| A3 || | | | | |+--------+ +--------+ +--------+| | || | || | |+-------+-------+||v+--------+| || F || |+--------+```2. 实验电路搭建及测试根据逻辑电路图,搭建实验电路,并使用逻辑电平转换器产生不同的输入信号(A1、A2、A3),观察输出信号F是否符合预期。

(1)当A1=0,A2=0,A3=0时,F=0,符合预期;(2)当A1=0,A2=0,A3=1时,F=1,符合预期;(3)当A1=0,A2=1,A3=0时,F=1,符合预期;(4)当A1=0,A2=1,A3=1时,F=0,符合预期;(5)当A1=1,A2=0,A3=0时,F=1,符合预期;(6)当A1=1,A2=0,A3=1时,F=0,符合预期;(7)当A1=1,A2=1,A3=0时,F=0,符合预期;(8)当A1=1,A2=1,A3=1时,F=1,符合预期。

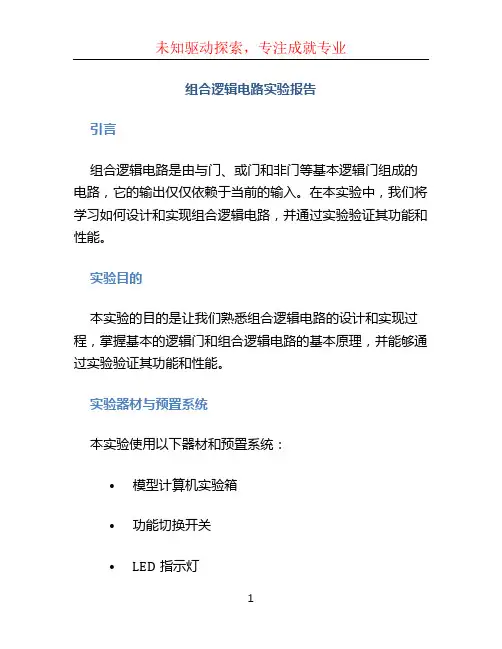

组合逻辑电路实验报告

组合逻辑电路实验报告

组合逻辑电路实验报告引言组合逻辑电路是由与门、或门和非门等基本逻辑门组成的电路,它的输出仅仅依赖于当前的输入。

在本实验中,我们将学习如何设计和实现组合逻辑电路,并通过实验验证其功能和性能。

实验目的本实验的目的是让我们熟悉组合逻辑电路的设计和实现过程,掌握基本的逻辑门和组合逻辑电路的基本原理,并能够通过实验验证其功能和性能。

实验器材与预置系统本实验使用以下器材和预置系统:•模型计算机实验箱•功能切换开关•LED指示灯•逻辑门芯片实验内容1. 初级组合逻辑电路设计首先,我们将设计一个简单的初级组合逻辑电路。

根据实验要求,该电路需要实现一个2输入1输出的逻辑功能。

1.1 逻辑设计根据逻辑功能的要求,我们可以先用真值表来表示逻辑关系,然后根据真值表来进行逻辑设计。

假设我们需要实现的逻辑功能是“与门”(AND gate),其真值表如下:输入A输入B输出000010100111根据真值表,我们可以得到逻辑方程为:输出 = 输入A AND 输入B。

1.2 逻辑电路设计根据逻辑方程,我们可以得到逻辑电路的设计图如下:+--------------+------ A ---| || AND Gate |--- Output------ B ---| |+--------------+在这个设计图中,A和B为输入引脚,Output为输出引脚,AND Gate表示与门。

1.3 实验验证在实验过程中,我们可以通过观察LED指示灯的亮灭来验证逻辑电路是否正确实现了目标功能。

通过设置不同的输入A 和B,我们可以观察输出是否符合预期结果。

2. 高级组合逻辑电路设计接下来,我们将设计一个更复杂的高级组合逻辑电路。

这个电路由多个逻辑门连接而成,实现多个输入和多个输出的逻辑功能。

2.1 逻辑设计根据实验要求,我们可以先确定需要实现的逻辑功能,并用真值表来表示逻辑关系。

假设我们需要实现的逻辑功能是“四位全加器”(4-bit full adder),其真值表如下:输入A输入B输入C输出S进位输出Cout0000000110010100110110010101011100111111根据真值表,我们可以得到逻辑方程为:输出S = 输入A XOR 输入B XOR 输入C 进位输出Cout = (输入A AND 输入B) OR (输入C AND (输入A XOR 输入B))2.2 逻辑电路设计根据逻辑方程,我们可以使用多个逻辑门来实现四位全加器电路。

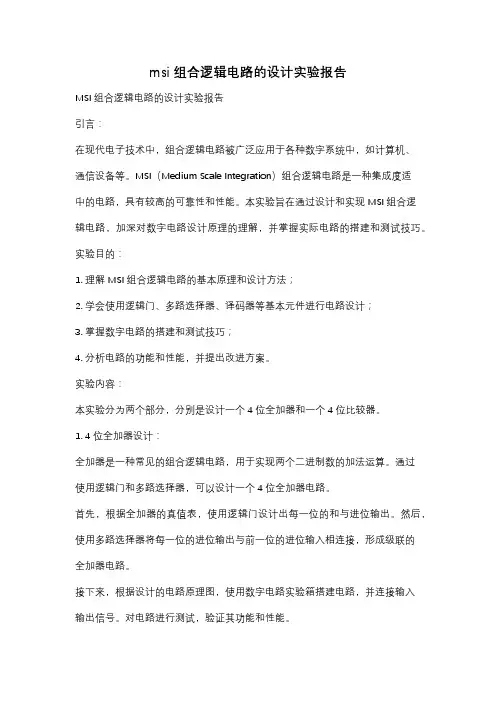

msi组合逻辑电路的设计实验报告

msi组合逻辑电路的设计实验报告

msi组合逻辑电路的设计实验报告MSI组合逻辑电路的设计实验报告引言:在现代电子技术中,组合逻辑电路被广泛应用于各种数字系统中,如计算机、通信设备等。

MSI(Medium Scale Integration)组合逻辑电路是一种集成度适中的电路,具有较高的可靠性和性能。

本实验旨在通过设计和实现MSI组合逻辑电路,加深对数字电路设计原理的理解,并掌握实际电路的搭建和测试技巧。

实验目的:1. 理解MSI组合逻辑电路的基本原理和设计方法;2. 学会使用逻辑门、多路选择器、译码器等基本元件进行电路设计;3. 掌握数字电路的搭建和测试技巧;4. 分析电路的功能和性能,并提出改进方案。

实验内容:本实验分为两个部分,分别是设计一个4位全加器和一个4位比较器。

1. 4位全加器设计:全加器是一种常见的组合逻辑电路,用于实现两个二进制数的加法运算。

通过使用逻辑门和多路选择器,可以设计一个4位全加器电路。

首先,根据全加器的真值表,使用逻辑门设计出每一位的和与进位输出。

然后,使用多路选择器将每一位的进位输出与前一位的进位输入相连接,形成级联的全加器电路。

接下来,根据设计的电路原理图,使用数字电路实验箱搭建电路,并连接输入输出信号。

对电路进行测试,验证其功能和性能。

2. 4位比较器设计:比较器是一种用于比较两个二进制数大小的组合逻辑电路。

通过使用译码器和逻辑门,可以设计一个4位比较器电路。

首先,根据比较器的真值表,使用译码器将两个4位二进制数进行解码,得到各位的比较结果。

然后,使用逻辑门将各位的比较结果进行逻辑运算,得到最终的比较结果。

接下来,根据设计的电路原理图,使用数字电路实验箱搭建电路,并连接输入输出信号。

对电路进行测试,验证其功能和性能。

实验结果与分析:通过实验,我们成功设计并实现了4位全加器和4位比较器电路。

经过测试,电路在各种输入情况下均能正常工作,输出结果与预期一致。

然而,我们也发现了一些问题。

首先,电路的延迟时间较长,导致输出信号的响应稍有延迟。

组合逻辑电路设计实验报告

组合逻辑电路设计实验报告

组合逻辑电路设计实验报告1.实验题目组合电路逻辑设计一:①用卡诺图设计8421码转换为格雷码的转换电路。

②用74LS197产生连续的8421码,并接入转换电路。

③记录输入输出所有信号的波形。

组合电路逻辑设计二:①用卡诺图设计BCD码转换为显示七段码的转换电路。

②用74LS197产生连续的8421码,并接入转换电路。

③把转换后的七段码送入共阴极数码管,记录显示的效果。

2.实验目的(1)学习熟练运用卡诺图由真值表化简得出表达式(2)熟悉了解74LS197元件的性质及其使用3.程序设计格雷码转化:真值表如下:卡诺图:1010100D D D D D D G ⊕=+=2121211D D D D D D G ⊕=+=3232322D D D D D D G ⊕=+= 33D G =电路原理图如下:七段码显示:真值表如下:卡诺图:2031020231a D D D D D D D D D D S ⊕++=+++=10210102b D D D D D D D D S ⊕+=++= 201c D D D S ++=2020101213d D D D D D D D D D D S ++++= 2001e D D D D S +=2021013f D D D D D D D S +++= 2101213g D D D D D D D S +++=01213g D D D D D S +⊕+=电路原理图如下:4.程序运行与测试格雷码转化:逻辑分析仪显示波形:七段数码管显示:5.实验总结与心得相关知识:异步二进制加法计数器满足二进制加法原则:逢二进一(1+1=10,即Q由1→0时有进位。

)组成二进制加法计数器时,各触发器应当满足:①每输入一个计数脉冲,触发器应当翻转一次;②当低位触发器由1变为0时,应输出一个进位信号加到相邻高位触发器的计数输入端。

集成4位二进制异步加法计数器:74LS197MR是异步清零端;PL是计数和置数控制端;CLK1和CLK2是两组时钟脉冲输入端。

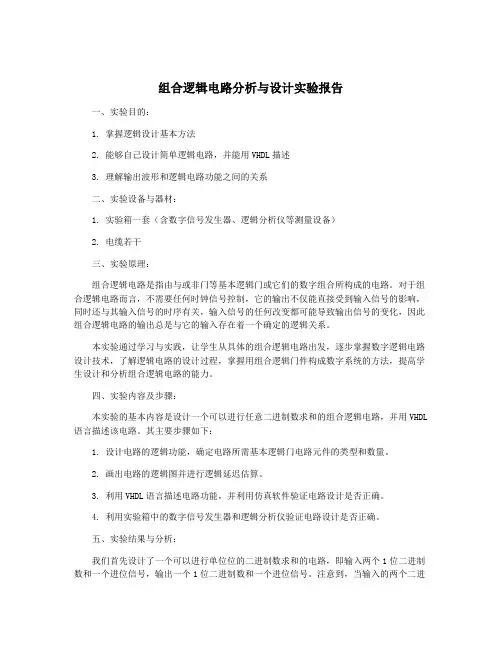

组合逻辑电路分析与设计实验报告

组合逻辑电路分析与设计实验报告

组合逻辑电路分析与设计实验报告一、实验目的:1. 掌握逻辑设计基本方法2. 能够自己设计简单逻辑电路,并能用VHDL描述3. 理解输出波形和逻辑电路功能之间的关系二、实验设备与器材:1. 实验箱一套(含数字信号发生器、逻辑分析仪等测量设备)2. 电缆若干三、实验原理:组合逻辑电路是指由与或非门等基本逻辑门或它们的数字组合所构成的电路。

对于组合逻辑电路而言,不需要任何时钟信号控制,它的输出不仅能直接受到输入信号的影响,同时还与其输入信号的时序有关,输入信号的任何改变都可能导致输出信号的变化,因此组合逻辑电路的输出总是与它的输入存在着一个确定的逻辑关系。

本实验通过学习与实践,让学生从具体的组合逻辑电路出发,逐步掌握数字逻辑电路设计技术,了解逻辑电路的设计过程,掌握用组合逻辑门件构成数字系统的方法,提高学生设计和分析组合逻辑电路的能力。

四、实验内容及步骤:本实验的基本内容是设计一个可以进行任意二进制数求和的组合逻辑电路,并用VHDL 语言描述该电路。

其主要步骤如下:1. 设计电路的逻辑功能,确定电路所需基本逻辑门电路元件的类型和数量。

2. 画出电路的逻辑图并进行逻辑延迟估算。

3. 利用VHDL语言描述电路功能,并利用仿真软件验证电路设计是否正确。

4. 利用实验箱中的数字信号发生器和逻辑分析仪验证电路设计是否正确。

五、实验结果与分析:我们首先设计了一个可以进行单位位的二进制数求和的电路,即输入两个1位二进制数和一个进位信号,输出一个1位二进制数和一个进位信号。

注意到,当输入的两个二进制数为同等真值时,输出的结果即为原始输入中的异或结果。

当输入的两个二进制数不同时,输出需要加上当前进行计算的进位,同时更新输出进位信号的取值。

我们继续将此电路扩展到多位数的情况。

假设输入两个n位的二进制数a和b,我们需要得到一个(n+1)位的二进制数c,使得c=a+b。

我们需要迭代地对每一位进行计算,并在计算每一位时将其前一位的进位值也列入计算中。

组合逻辑电路的设计实验报告

组合逻辑电路的设计实验报告

竭诚为您提供优质文档/双击可除组合逻辑电路的设计实验报告篇一:数电实验报告实验二组合逻辑电路的设计实验二组合逻辑电路的设计一、实验目的1.掌握组合逻辑电路的设计方法及功能测试方法。

2.熟悉组合电路的特点。

二、实验仪器及材料a)TDs-4数电实验箱、双踪示波器、数字万用表。

b)参考元件:74Ls86、74Ls00。

三、预习要求及思考题1.预习要求:1)所用中规模集成组件的功能、外部引线排列及使用方法。

2)组合逻辑电路的功能特点和结构特点.3)中规模集成组件一般分析及设计方法.4)用multisim软件对实验进行仿真并分析实验是否成功。

2.思考题在进行组合逻辑电路设计时,什么是最佳设计方案?四、实验原理1.本实验所用到的集成电路的引脚功能图见附录2.用集成电路进行组合逻辑电路设计的一般步骤是:1)根据设计要求,定义输入逻辑变量和输出逻辑变量,然后列出真值表;2)利用卡络图或公式法得出最简逻辑表达式,并根据设计要求所指定的门电路或选定的门电路,将最简逻辑表达式变换为与所指定门电路相应的形式;3)画出逻辑图;4)用逻辑门或组件构成实际电路,最后测试验证其逻辑功能。

五、实验内容1.用四2输入异或门(74Ls86)和四2输入与非门(74Ls00)设计一个一位全加器。

1)列出真值表,如下表2-1。

其中Ai、bi、ci分别为一个加数、另一个加数、低位向本位的进位;si、ci+1分别为本位和、本位向高位的进位。

2)由表2-1全加器真值表写出函数表达式。

3)将上面两逻辑表达式转换为能用四2输入异或门(74Ls86)和四2输入与非门(74Ls00)实现的表达式。

4)画出逻辑电路图如图2-1,并在图中标明芯片引脚号。

按图选择需要的集成块及门电路连线,将Ai、bi、ci接逻辑开关,输出si、ci+1接发光二极管。

改变输入信号的状态验证真值表。

2.在一个射击游戏中,每人可打三枪,一枪打鸟(A),一枪打鸡(b),一枪打兔子(c)。

组合逻辑电路的设计,电路由红绿蓝三盏灯组成实验报告

组合逻辑电路的设计,电路由红绿蓝三盏灯组成实验报告

组合逻辑电路的设计,电路由红绿蓝三盏灯组成实验报告实验报告标题:组合逻辑电路的设计:红绿蓝三盏灯的组合实验目的:1. 理解组合逻辑电路的基本原理和设计方法;2. 实际操作设计一个由红绿蓝三盏灯组成的组合逻辑电路;3. 探索不同输入组合对输出结果的影响。

实验器材:1. 红绿蓝三盏灯2. 开关3. 电源供应器实验原理:组合逻辑电路是由逻辑门组成的电路,它的输出仅由输入的当前状态决定,与输入信号的变化历史无关。

组合逻辑电路的基本逻辑门有与门(AND)、或门(OR)、非门(NOT)等。

实验设计:根据红绿蓝三盏灯的组合,我们可以设计一个简单的组合逻辑电路。

假设我们用A、B、C分别表示红、绿、蓝灯的状态,0表示灭,1表示亮。

我们需要设计一个电路,使得当ABC分别为000、001、010、011、100、101、110、111八种组合时,红绿蓝三盏灯分别亮起的状态如下:000 -> 红灯亮,绿灯灭,蓝灯灭001 -> 红灯亮,绿灯灭,蓝灯亮010 -> 红灯亮,绿灯亮,蓝灯灭011 -> 红灯亮,绿灯亮,蓝灯亮100 -> 红灯灭,绿灯亮,蓝灯灭101 -> 红灯灭,绿灯亮,蓝灯亮110 -> 红灯灭,绿灯灭,蓝灯灭111 -> 红灯灭,绿灯灭,蓝灯亮基于上述要求,我们可以使用与门、或门和非门来设计该组合逻辑电路,具体设计如下图所示:+++++++A - AND ORB -C -++++++++-输出端D(红灯)+-输出端E(绿灯)+-输出端F(蓝灯)+输入端B+-输入端A实验步骤:1. 按照上述电路图,连接与门、或门、非门及红绿蓝灯;2. 将电源供应器的电源插头接通电源;3. 按照给定的输入组合(000、001、010、011、100、101、110、111)依次拨动开关;4. 观察红绿蓝三盏灯的亮灭情况,记录实验结果。

实验结果:根据实际的实验操作和观察,我们可以得到以下结果:输入组合红灯绿灯蓝灯-000 亮灭灭001 亮灭亮010 亮亮灭011 亮亮亮100 灭亮灭101 灭亮亮110 灭灭灭111 灭灭亮结论:通过实验结果可以验证组合逻辑电路的设计是正确的。

《组合逻辑电路的设计》的实验报告

《组合逻辑电路的设计》的实验报告

实验五组合逻辑电路的设计一、实验目的学习组合逻辑电路的设计与测试方法。

二、实验用仪器、仪表数字电路实验箱、万用表、74LS00三、设计任务设计一个四人无弃权表决电路(多数赞成则提案通过),本设计要求采用4-2输入与非门实现。

设计步骤:(1)根据题意列出真值表如表1所示,再填入卡诺表2中。

表1表2(2)由卡诺图得出逻辑表达式,并演化成“与非”的形式① Z =ABC +BCD +ACD +ABD (8个与非门)=AB (C +D )+CD (A +B ) 或BD (A +C )+AC (B +D )=AB (BC +AD )+CD (BC +AD) 或BD (AD +BC )+AC (BC +AD )=(BC +AD )(AB +CD ) 或(BC +AD )(AC +BD ) =CD AB AD BC ••• 或BD AC AD BC •••② Z =ABC +BCD +ACD +ABD (8个与非门)=AB (C +D )+CD (A +B ) =AB (AC +BD )+CD (AC +BD)=(AC +BD )(AB +CD )=CD AB BD AC •••③ Z =ABC +BCD +ACD +ABD (8个与非门)=A (BC +BD )+C (AD +BD )=BD AD C BD BC A ••••• 或=A (BC +CD )+B (CD +AD )=AD CD B CD BC A ••••• 或=A (BC +CD )+D (AC +AD )=BC AC D BD BC A •••••或=B (AC +AD )+D (AC +BC )=BC AC D AD AC B •••••④ Z =ABC +BCD +ACD +ABD (13个与非门) =AB (C +D )+CD (A +B ) =B A CD DC AB ••+••=B A CD D C AB ••+•• =)()(B A CD D C AB •••••。

组合逻辑电路的实验报告

组合逻辑电路的实验报告

组合逻辑电路的实验报告组合逻辑电路的实验报告引言组合逻辑电路是数字电路中的一种重要类型,它由多个逻辑门组成,根据输入信号的不同组合产生不同的输出信号。

在本次实验中,我们将通过搭建和测试几个常见的组合逻辑电路,来深入了解其原理和工作方式。

实验一:二输入与门二输入与门是最简单的组合逻辑电路之一,它的输出信号只有在两个输入信号同时为高电平时才为高电平。

我们首先搭建了一个二输入与门电路,并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示,只有当两个输入信号同时为高电平时,与门的输出信号才为高电平,否则输出信号为低电平。

实验二:二输入或门二输入或门是另一种常见的组合逻辑电路,它的输出信号只有在两个输入信号至少有一个为高电平时才为高电平。

我们按照实验一的方法,搭建了一个二输入或门电路,并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示,只要两个输入信号中至少有一个为高电平,或门的输出信号就会为高电平,否则输出信号为低电平。

实验三:三输入异或门异或门是一种特殊的组合逻辑电路,其输出信号只有在输入信号中有奇数个高电平时才为高电平。

我们搭建了一个三输入异或门电路,并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示,只有当输入信号中有奇数个高电平时,异或门的输出信号才为高电平,否则输出信号为低电平。

这个实验结果验证了异或门的工作原理。

实验四:四输入多路选择器多路选择器是一种常用的组合逻辑电路,它可以根据控制信号选择不同的输入信号输出。

我们搭建了一个四输入多路选择器电路,并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示,根据控制信号的不同,多路选择器将相应的输入信号输出。

这个实验结果验证了多路选择器的功能。

实验五:二进制加法器二进制加法器是组合逻辑电路中的复杂电路之一,它可以实现二进制数的相加操作。

我们搭建了一个二进制加法器电路,并通过信号发生器输入不同的二进制数进行测试。

实验结果显示,二进制加法器可以正确地将两个二进制数相加,并输出相应的结果。

小规模组合逻辑电路的设计实验报告

小规模组合逻辑电路的设计实验报告

《数字电路与逻辑设计实验》实验报告实验名称:小规模组合逻辑电路的设计一、实验器材(芯片类型及数量)自选SSI器材完成设计电路的连接及测试二、实验原理1、组合逻辑电路的分析方法:(1)逻辑抽象,根据实际逻辑问题的因果关系确定输入、输出变量,定义逻辑状态(2)根据逻辑描述列出真值表(3)有真值表写出逻辑表达式(4)化简和变换逻辑表达式,画出逻辑图(5)选择芯片测试并验证之前的分析是否正确2、组合逻辑电路的优化实现:(1)用指定芯片中特定资源实现逻辑函数,使电路的成本低并且工作速度快(2)需要对逻辑表达式进行变换,以减少芯片资源的数目和连线3、常用逻辑门的基本使用方法三、实验内容及原理图1、“求反加1”电路设计根据给定的器件,设计一组合逻辑电路,能够对输入的4位二进制数进行“求反加1”的运算。

2、大小比较电路仅使用两片7400(包含8个2输入与非门),设计一个能判断一位二进制A与B大小的比较电路。

3、三变量不一致电路设计一个“三变量不一致电路”,当输入的三个变量不相同时,电路输出为“1”,否则为“0”。

要求全部用“与非”门实验,且输入仅给出原变量。

4、裁判表决电路举重比赛有三个裁判,一个主裁判A ,两个副裁判B 、C 。

在杠铃是否完全举起的裁决中,每一个裁判通过按下自己面前的按钮来裁决。

最终的裁决取决于至少两名裁判的裁决,其中必须要有主裁判。

如果最终的裁决为杠铃举起成功,则输出举重“有效”指示灯亮,否则“无效”指示灯亮。

请设计此逻辑电路。

5、交通信号故障监测设计一个监测信号灯工作状态的逻辑电路。

每一组信号灯由红、黄、绿三盏灯组成,正常工作情况下,任何时刻点亮的状态只能是红、绿或黄加上绿当中的一种。

而当出现其他五种点亮的状态时,电路发生故障,要求逻辑电路发出故障信号,以提醒维修人员前去修理。

四、实验数据记录(真值表/时序波形图/状态转换图)1、“求反加1”电路设计 步骤一:逻辑抽象输入 输出步骤二:根据逻辑关系写出真值表补充:1)总共有16种情况,以上真值表只列出部分值2)以上四种情况和下面的实验结果图相对应3)表中的ABCD分别代表单片机的switch[0]、switch[1]、switch[2]、switch[3]步骤三:根据真值表写出逻辑表达式分别画出四个灯的卡诺图,进而写出逻辑表达式Led[0]卡诺图如下:由上表可知Led[0] = DLed[1]卡诺图如下所示:由上表可知Led[1] = C ⊕DLed[2]卡诺图如下所示:Led[3]卡诺图如下所示:由上表可知Led[1] = B ⊕(C + D)步骤四;由逻辑表达式可画逻辑电路图步骤五:实物测试结果是否正确(部分结果图)2、大小比较电路 步骤一:逻辑抽象输入 输出步骤二:根据逻辑关系写出真值表补充:1)以上四种情况和下面的实验结果图相对应2)表中的AB分别代表单片机的switch[0]、switch[1]步骤三:根据真值表写出逻辑表达式分别画出三个灯的卡诺图,进而写出逻辑表达式Led[0]卡诺图如下:由上表可知Led[0] = A * BLed[1]卡诺图如下:由上表可知Led[1] = A* BLed[2]卡诺图如下:由上表可知Led[2] = A* B+ A * B步骤四;对上述逻辑表达式进行化简变形成与非的形式可画如下逻辑电路图步骤五:实物测试结果是否正确3、三变量不一致电路步骤一:逻辑抽象输入输出步骤二:根据逻辑关系写出真值表补充:1)总共有8种情况,以上真值表只列出部分值 2)以上四种情况和下面的实验结果图相对应3)表中的ABC 分别代表单片机的switch[0]、switch[1]、switch[2]步骤三:根据真值表写出逻辑表达式 画出Led[0]灯的卡诺图,进而写出逻辑表达式Led[0]卡诺图如下:步骤四;对上述逻辑表达式进行化简变形成与非的形式可画如下逻辑电路图步骤五:实物测试结果是否正确(部分结果图)4、裁判表决电路 步骤一:逻辑抽象输入 输出步骤二:根据逻辑关系写出真值表11011111补充:1)以上八种情况和下面的实验结果图相对应2)表中的ABC分别代表单片机的switch[0]、switch[1]、switch[2]步骤三:根据真值表写出逻辑表达式画出Led[0]灯的卡诺图,进而写出逻辑表达式Led[0]卡诺图如下:C\AB000110110000110011由上表可知Led[0] = A * B* C + A * B = A * (B + C) =步骤四;对上述逻辑表达式进行化简变形成与非的形式可画如下逻辑电路图步骤五:实物测试结果是否正确(部分结果图)5、交通信号故障监测 步骤一:逻辑抽象输入 输出步骤二:根据逻辑关系写出真值表补充:1)以上八种情况和下面的实验结果图相对应3)表中的ABC分别代表单片机的switch[0]、switch[1]、switch[2]步骤三:根据真值表写出逻辑表达式画出Led[0]灯的卡诺图,进而写出逻辑表达式Led[0]卡诺图如下:由上表可知Led[0] = A* C + A * B* C步骤四;可画如下逻辑电路图步骤五:实物测试结果是否正确五、总结1、本次实验和上次实验不同,偏向于解决实际问题,需要自己思考去设计解决问题的电路。

《用中规模组合逻辑器件设计组合逻辑电路》的实验报告

《用中规模组合逻辑器件设计组合逻辑电路》的实验报告

实验六 用中规模组合逻辑器件设计组合逻辑电路一、实验目的1. 学习中规模集成数据选择器的逻辑功能和使用方法。

2. 学习使用中规模集成芯片实现多功能组合逻辑电路的方法。

二、设计任务用数据选择器74LS151或3/8线译码器设计一个多功能组合逻辑电路。

该电路具有两个控制端C1C0, 控制着电路的功能, 当C1C0=00时, 电路实现对输入的两个信号的或的功能;当C1C0=01时, 电路实现对输入的两个信号的与的功能;当C1C0=10时, 电路实现对输入的两个信号的异或的功能;当C1C0=11时, 电路实现对输入的两个信号的同或的功能。

三、设计过程(1)根据题意列出真值表如下所示, 再填入卡诺图中。

F 函数降维图(图中变量C 1C 0A 换成C 1C 0B 结果不变) (3)、减少Y 函数的输入变量, 将4变量减为3变量,通过降维来实现。

如上图所示。

这时, 数据选择器的输入端D0 ~ D7分别为:D 0=B, D 1=1, D 2 =0, D 3 =B, D 4 =B, D 5 =B ,D 6 =B , D 7 =B 6B 5B(4)、F 函数逻辑图如下图所示四、实验用仪器、仪表数字电路实验箱、万用表、74LS151.74LS00。

五、实验步骤1.检查导线及器件好坏。

2.按上图连接电路。

C1.C0、A.B分别接逻辑开关, 检查无误后接通电源。

3.按真值表逐项进行测试并检查是否正确, 如有故障设法排除。

实验数据如0 0 1 1下:C1C00 1 0 1A 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1B 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 Y 0 1 1 1 0 0 0 1 0 1 1 0 1 0 0 1 实验证明, 实验数据与设计值完全一致。

设计正确。

六、设计和实验过程的收获与体会。

1.设计过程的收获与体会:①设计前要将真值表列出。

②用低维数据选择器实现高维逻辑函数时, 首先要降维, 将多出的变量作为记图变量。

组合逻辑电路的设计实验报告

组合逻辑电路的设计实验报告

组合逻辑电路的设计实验报告一、实验目的组合逻辑电路是数字电路中较为基础且重要的部分。

本次实验的主要目的是通过设计和实现简单的组合逻辑电路,深入理解组合逻辑电路的工作原理和设计方法,掌握逻辑门的运用,提高逻辑分析和问题解决的能力。

二、实验原理组合逻辑电路是指在任何时刻,输出状态只取决于同一时刻输入信号的组合,而与电路以前的状态无关。

其基本组成单元是逻辑门,如与门、或门、非门等。

通过将这些逻辑门按照一定的逻辑关系连接起来,可以实现各种不同的逻辑功能。

例如,一个简单的 2 输入与门,只有当两个输入都为 1 时,输出才为 1;而 2 输入或门,只要有一个输入为 1,输出就为 1。

组合逻辑电路的设计方法通常包括以下几个步骤:1、分析问题,确定输入和输出变量,并定义其逻辑状态。

2、根据问题的逻辑关系,列出真值表。

3、根据真值表,写出逻辑表达式。

4、对逻辑表达式进行化简和变换,以得到最简的表达式。

5、根据最简表达式,选择合适的逻辑门,画出逻辑电路图。

三、实验设备与器材1、数字电路实验箱2、集成电路芯片:74LS00(四 2 输入与非门)、74LS04(六反相器)、74LS08(四 2 输入与门)、74LS32(四 2 输入或门)等。

3、导线若干四、实验内容与步骤(一)设计一个一位全加器1、分析问题一位全加器有三个输入变量 A、B 和 Cin(低位进位),两个输出变量 S(和)和 Cout(进位输出)。

2、列出真值表| A | B | Cin | S | Cout |||||||| 0 | 0 | 0 | 0 | 0 || 0 | 0 | 1 | 1 | 0 || 0 | 1 | 0 | 1 | 0 || 0 | 1 | 1 | 0 | 1 || 1 | 0 | 0 | 1 | 0 || 1 | 0 | 1 | 0 | 1 || 1 | 1 | 0 | 0 | 1 || 1 | 1 | 1 | 1 | 1 |3、写出逻辑表达式S = A⊕B⊕CinCout = AB +(A⊕B)Cin4、化简逻辑表达式S = A⊕B⊕Cin 已最简Cout = AB +(A⊕B)Cin = AB + ACin + BCin5、画出逻辑电路图使用 74LS00、74LS08 和 74LS32 芯片实现,连接电路如图所示。

组合逻辑电路的设计实验总结

组合逻辑电路的设计实验总结

组合逻辑电路的设计实验总结1. 引言组合逻辑电路是数字电路设计的基础,它由多个逻辑门组成,根据输入信号产生相应的输出信号。

在本次实验中,我们探索了组合逻辑电路的设计方法,并通过实践,加深了对组合逻辑电路的理解。

本文将对实验进行总结和分析。

2. 实验目的本次实验的目的主要包括: - 学会使用逻辑门组合设计组合逻辑电路。

- 掌握逻辑表达式转换为逻辑电路的方法。

- 理解逻辑门的功能和特性。

- 加深对组合逻辑电路设计的理解。

3. 实验步骤本次实验的实验步骤如下:3.1 确定逻辑功能首先,我们需要确定要设计的组合逻辑电路的逻辑功能。

通过分析题目中给出的需求和逻辑关系,我们可以建立逻辑函数,并将其转换为逻辑表达式形式。

3.2 设计逻辑电路根据逻辑表达式,我们可以使用逻辑门进行组合逻辑电路的设计。

逻辑门可以分为与门、或门、非门等,根据逻辑需求选择适当的门进行设计。

3.3 搭建实验电路在实验板上搭建电路,连接逻辑门和输入输出端口。

根据设计的逻辑电路,确定逻辑门的输入和输出连接方式,确保电路的正确性。

3.4 验证电路功能使用实验板上的开关或信号发生器,调节输入信号,观察输出信号的变化。

通过观察和记录输出信号,验证逻辑电路是否满足设计要求。

4. 实验结果与分析经过实验,我们完成了逻辑电路的设计,并成功验证了其功能。

下面是每个部分的实验结果分析。

4.1 逻辑功能设计通过仔细分析题目要求,我们确定了所需设计的逻辑电路功能。

根据逻辑关系,我们转换了逻辑表达式,并将其化简为最简形式。

这样我们就可以根据逻辑表达式来选择适当的逻辑门进行设计。

4.2 逻辑电路设计根据逻辑表达式,我们选择了合适的逻辑门进行设计。

根据逻辑门的输入和输出特性,我们可以确定其连接方式。

4.3 实验电路搭建根据逻辑电路设计,我们在实验板上搭建了电路。

根据设计要求,我们连接了逻辑门和输入输出端口。

在连接过程中,注意确保电路的正确性,避免线路短路或接反。

组合逻辑电路分析与设计实验报告

组合逻辑电路分析与设计实验报告

一、页组合逻辑电路分析与设计实验报告二、目录1.页2.目录3.摘要4.背景和现状分析4.1逻辑电路的基础概念4.2组合逻辑电路的应用领域4.3当前组合逻辑电路设计的挑战5.项目目标5.1实验目的和预期成果5.2技术和方法论5.3创新点和实际应用6.章节一:逻辑门和基本组合电路7.章节二:组合逻辑电路的设计方法8.章节三:实验操作和数据分析9.章节四:实验结果和讨论10.结论与建议三、摘要四、背景和现状分析4.1逻辑电路的基础概念逻辑电路是数字电路的基本组成部分,它们执行基本的逻辑运算,如与、或、非等。

组合逻辑电路(CLC)是由多个逻辑门组成的电路,其输出仅取决于当前输入的组合,而与电路以前的状态无关。

这种电路广泛应用于各种电子设备中,从计算机处理器到简单的电子玩具。

4.2组合逻辑电路的应用领域组合逻辑电路在现代技术中扮演着关键角色。

它们是计算机处理器、数字信号处理器、通信设备和其他许多电子系统的基础。

随着技术的进步,组合逻辑电路的设计和应用也在不断扩展,例如在、物联网和高速通信领域。

4.3当前组合逻辑电路设计的挑战尽管组合逻辑电路的设计原理相对简单,但在实际应用中面临着一系列挑战。

这些挑战包括提高电路的速度和效率、减少能耗、以及设计更复杂的逻辑功能。

随着集成电路尺寸的不断缩小,量子效应和热效应也对电路的设计和性能提出了新的挑战。

五、项目目标5.1实验目的和预期成果本实验的主要目的是深入理解和掌握组合逻辑电路的设计原理和实验方法。

预期成果包括成功设计和实现一个具有特定功能的组合逻辑电路,并对其进行性能分析。

5.2技术和方法论实验将采用现代电子设计自动化(EDA)工具进行电路设计和仿真。

实验方法将包括理论分析、电路设计、仿真测试和性能评估。

5.3创新点和实际应用本实验的创新点在于探索新的设计方法和优化技术,以提高组合逻辑电路的性能和效率。

实验成果将有望应用于实际电子产品的设计和开发,特别是在需要高性能和低功耗的场合。

组合电路实验报告总结(3篇)

组合电路实验报告总结(3篇)

第1篇一、实验背景组合逻辑电路是数字电路的基础,它由各种基本的逻辑门电路组成,如与门、或门、非门等。

本实验旨在通过组装和测试组合逻辑电路,加深对组合逻辑电路原理的理解,并掌握基本的实验技能。

二、实验目的1. 理解组合逻辑电路的基本原理和组成。

2. 掌握基本的逻辑门电路的连接方法。

3. 学会使用万用表等实验工具进行电路测试。

4. 提高动手能力和实验设计能力。

三、实验内容1. 组合逻辑电路的组装实验中,我们组装了以下几种组合逻辑电路:(1)半加器:由一个与门和一个或门组成,实现两个一位二进制数的加法运算。

(2)全加器:由两个与门、一个或门和一个异或门组成,实现两个一位二进制数及来自低位进位信号的加法运算。

(3)编码器:将一组输入信号转换为二进制代码输出。

(4)译码器:将二进制代码转换为相应的输出信号。

2. 组合逻辑电路的测试使用万用表对组装好的电路进行测试,验证电路的逻辑功能是否正确。

3. 电路故障排除通过观察电路的输入输出波形,找出电路故障的原因,并进行相应的修复。

四、实验过程1. 组装电路按照实验指导书的要求,将各种逻辑门电路按照电路图连接起来。

注意连接时要注意信号的流向和电平的高低。

2. 测试电路使用万用表测试电路的输入输出波形,验证电路的逻辑功能是否正确。

3. 故障排除通过观察电路的输入输出波形,找出电路故障的原因。

例如,如果输入信号为高电平,但输出信号为低电平,可能是与非门输入端短路或者输出端开路。

五、实验结果与分析1. 半加器通过测试,发现半加器的输出波形符合预期,即当输入为高电平时,输出为低电平;当输入为低电平时,输出为高电平。

2. 全加器通过测试,发现全加器的输出波形符合预期,即当输入为高电平时,输出为低电平;当输入为低电平时,输出为高电平。

3. 编码器通过测试,发现编码器的输出波形符合预期,即当输入信号为高电平时,对应的输出端为低电平;当输入信号为低电平时,对应的输出端为高电平。

4. 译码器通过测试,发现译码器的输出波形符合预期,即当输入信号为高电平时,对应的输出端为低电平;当输入信号为低电平时,对应的输出端为高电平。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

广西大学实验报告纸
_______________________________________________________________________________ 实验内容___________________________________________指导老师
【实验名称】
组合逻辑电路的设计
【实验目的】
学习组合逻辑电路的设计与测试方法。

【设计任务】
用四-二输入与非门设计一个4人无弃权表决电路(多数赞成则提案通过)。

要求:采用四-二输入与非门74LS00实现;使用的集成电路芯片种类尽可能的少。

【实验用仪器、仪表】
数字电路实验箱、万用表、74LS00。

【设计过程】
设输入为A、B、C、D,输出为L,根据要求列出真值表如下
真值表
根据真值表画卡若图如下
由卡若图得逻辑表达式
B
D
C
BD
AC CD AB BD AC CD AB BD AC CD AB BD AC CD BD AC AB D BCD C ACD B ABD A ABC ACD
BCD ABD ABC L ⋅⋅⋅=⋅⋅⋅=++=+++=⋅+⋅+⋅+⋅=+++=))(()()(
用四二输入与非门实现
A
B C
D
L
实验逻辑电路图
Y 实验线路图
【实验步骤】
1.打开数字电路实验箱,按下总电源开关按钮。

2.观察实验箱,看本实验所用的芯片、电压接口、接地接口的位置。

3.检查芯片是否正常。

芯片内的每个与非门都必须一个个地测试,以保证芯片
能正常工作。

4.检查所需导线是否正常。

将单根导线一端接发光二极管,另一端接高电平。

若发光二极管亮,说明导线是正常的;若发光二极管不亮时,说明导线不导通。

不导通的导线不应用于实验。

5.按实验线路图所示线路接线。

6.接好线后,按真值表的输入依次输入A、B、C、D四个信号,“1”代表输入高
电平,“0”代表输入低电平。

输出端接发光二极管,若输出端发光二极管亮则说明输出高电平,对应记录输出结果为“1”;发光二极管不亮则说明输出低电平,对应记录输出结果为“0”。

本实验有四个输入端则对应的组合情况有16种,将每种情况测得的实验结果记录在实验数据表格中。

测量结果见下表:
实验数据表格
【分析实验结果】
1.实验记录的数据表格得出的真值表与设计过程中的真值表完全一致,实验结
果与理论设计及其要求一致。

说明实验成功的用74LS00设计出了一个4人无弃权表决电路并实现其功能:多数赞成则提案通过。

2.由实验结果可知:只有A、B、C、D中三个或三个以上输入高电平“1”时,
发光二极管才发光,即输出“1”。

说明本设计符合理论设计要求。

【实验总结】
1.做实验设计时,应该按步骤设计:列真值表→根据真值画卡若图列出逻辑函
数表达式并化简→根据化简了的逻辑表达式画出逻辑电路图→选择适当的电路芯片合理布线设计实验线路。

2.实验设计选择电路芯片时,应该先了解芯片的构造,原理,主要用途。

熟悉
芯片各引脚对应的输入或输出内容。

本实验要求使用用74LS00芯片,74LS00芯片是由4个二输入与非门构成的。

3.通过设计了解到74LS00芯片是4个二输入的与非门的集成,以后的实验若要
用到与非门即可利用74LS00芯片实现。

4.做实验时需要用到很多的连接导线,在连接导线时一定要小心、耐心,根据
逻辑表达式可以直接接线,但是容易接错。

最快捷的接法是将芯片引脚对应逻辑电路图的输入输出端分别编号,接线时就可以直接按编号接。

5.我在设计实验时的实现方案中没有将逻辑表达式化到最简,形式非常复杂,
最后导致实验逻辑图也是非常复杂。

化简过程如下:
()()()()
⎪⎭
⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅=⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅+⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅=⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅⋅⎪⎭⎫ ⎝⎛⋅=⎪⎭⎫ ⎝⎛+⋅⎪⎭⎫ ⎝⎛+⋅⎪⎭⎫ ⎝⎛+⋅⎪⎭⎫ ⎝⎛+=⋅⋅⋅=+++=CD A CD B BC A BD A CD A CD B BC A BD A CD A CD B BC A BD A CD A CD B BC A BD A ACD
BCD ABC ABD ACD BCD ABC ABD L
最后需要用到15个与非门,要4个74LS00芯片来实现。

本实验室的数字电路实验箱只提供2块74LS00芯片,做实验时上述方案根本无法实现。

后来在实验指导老师的耐心指导下,我改进了设计方案,即本实验报告的设计方案,改进后的方案只用8个与非门,2块74LS00芯片即可实现。

所以逻辑表达式的化简对于逻辑电路的设计非常重要。

设计逻辑表达式尽量化简到最简,使实验设计方案尽量最简。

若设计的电子产品用于现实生产则最简的设计方案使用的材料最少,生产成本也就最低,设计才有现实意义。

6. 通过本次实验可知,一个问题可以有很多种解决方案。

寻找问题的解决方法时需要我们不断思考,找到最佳的解决方案。

相关文档
最新文档
