风冷冷水机、风冷冷水机组结构概括

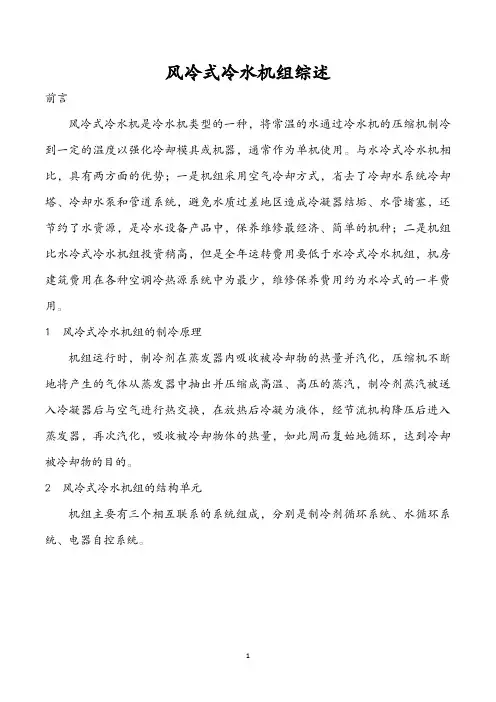

风冷式冷水机组综述
风冷式冷水机组综述前言风冷式冷水机是冷水机类型的一种，将常温的水通过冷水机的压缩机制冷到一定的温度以强化冷却模具或机器，通常作为单机使用。
与水冷式冷水机相比，具有两方面的优势；一是机组采用空气冷却方式，省去了冷却水系统冷却塔、冷却水泵和管道系统，避免水质过差地区造成冷凝器结垢、水管堵塞，还节约了水资源，是冷水设备产品中，保养维修最经济、简单的机种；二是机组比水冷式冷水机组投资稍高，但是全年运转费用要低于水冷式冷水机组，机房建筑费用在各种空调冷热源系统中为最少，维修保养费用约为水冷式的一半费用。
1 风冷式冷水机组的制冷原理机组运行时，制冷剂在蒸发器内吸收被冷却物的热量并汽化，压缩机不断地将产生的气体从蒸发器中抽出并压缩成高温、高压的蒸汽，制冷剂蒸汽被送入冷凝器后与空气进行热交换，在放热后冷凝为液体，经节流机构降压后进入蒸发器，再次汽化，吸收被冷却物体的热量，如此周而复始地循环，达到冷却被冷却物的目的。
2 风冷式冷水机组的结构单元机组主要有三个相互联系的系统组成，分别是制冷剂循环系统、水循环系统、电器自控系统。
1、2-轴流风机；3、4-盘管组件；5-电控组件﹔6-模块控制主板；7-手操器﹔8-壳管式换热器；9-压缩机﹔10-油加热带；11-四通阀阀体；12-四通阀线圈；13-贮夜器；14-气夜分离器；15、18-肢胀阀；16-干燥过滤器﹔17-单向阀膜片式接口。
机组内部结构图2.1 制冷剂循环系统2.1.1 制冷剂循环系统工作原理是通过利用外界能量使热量从低温物质〈或环境〉转移到高温物质〈或环境〉的系统。
2.1.2 制冷剂循环系统的分类①按所使用的制冷剂种类分为：氟利昂制冷剂循环系统；氨制冷剂循环系统；混合制冷剂循环系统空气制冷剂循环系统。
②按工作原理分为：压缩式（又称为蒸汽压缩式）。
该系统由于性能好、效率高而成为一种使用最为广泛的制冷剂循环系统。
本系统应包括制冷剂循环系统、润滑油循环系统、融霜系统、冷却水循环系统以及载冷剂循环系统等。
冷水机组系统组成概述.
设备选型
• 根据条件选择主机 例： 1. 电源 220V 380V； 2. 主机冷凝排风方向； 3. 整体式机组、分体式机组； 4. 机组可选用内置泵，或多台机组并联时选 择外置泵。
设备选型
• 根据使用功能选择主机冷量； 例： 1. 商用（餐厅、商店 、办公室等）； 2. 多台机组并联； 3. 民用（全区使用、分区使用）；
主机安装（整体机）
•
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
机组所需条件：
通风良好的场所，机器四周所需的敞开空间； 尽量放在不受阳光直射的地方，无热辐射或其他热源的场所； 托架可承受室外机3倍以上的重量，不积雪、雨水的地方； 安装点尽量选择远离卧室、不受噪音影响的地方； 离电源较近，以便配线方便； 空气流通及不会发生短路循环的场所； 在进气口或出气口近边无阻挡物的场所； 当安装多台机器时，应确保足够的吸气空间以防短路循环； 机组托板底座上设有标准减振塑胶垫，以减少振颤及振动的传递； 冷暖型机组地面安装时，机组应至少离地20cm，以便排水；
小型家用中央空调 风冷冷水机
冷水机组系统组成
回风口 补水管
室 外 机
室 内 机
阀 门 组 件
主 管 路
支 管 路
电 动 阀
末 端
送 风 口
主机
热源 冷凝水管 联机控制 电气安装 温控器
主控器
风冷式冷水机组安 装示意图
(开式膨胀水箱)
风冷式冷水机组安 装示意图
(闭式膨胀水箱)
冷水机组标准安装示意图
自来水接口
系统补水接口 补水开关
补水系统图
水流开关 软连接
供冷冻水管
DN15
排水阀
F
DN25

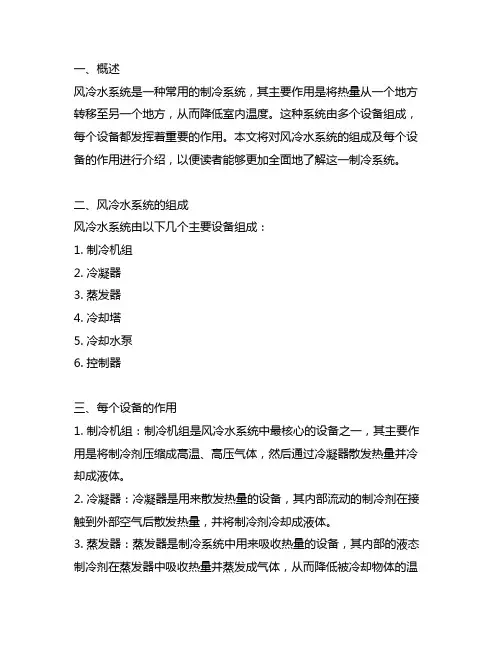

风冷水系统的组成及其每个设备的作用
一、概述风冷水系统是一种常用的制冷系统，其主要作用是将热量从一个地方转移至另一个地方，从而降低室内温度。
这种系统由多个设备组成，每个设备都发挥着重要的作用。
本文将对风冷水系统的组成及每个设备的作用进行介绍，以便读者能够更加全面地了解这一制冷系统。
二、风冷水系统的组成风冷水系统由以下几个主要设备组成：1. 制冷机组2. 冷凝器3. 蒸发器4. 冷却塔5. 冷却水泵6. 控制器三、每个设备的作用1. 制冷机组：制冷机组是风冷水系统中最核心的设备之一，其主要作用是将制冷剂压缩成高温、高压气体，然后通过冷凝器散发热量并冷却成液体。
2. 冷凝器：冷凝器是用来散发热量的设备，其内部流动的制冷剂在接触到外部空气后散发热量，并将制冷剂冷却成液体。
3. 蒸发器：蒸发器是制冷系统中用来吸收热量的设备，其内部的液态制冷剂在蒸发器中吸收热量并蒸发成气体，从而降低被冷却物体的温度。
4. 冷却塔：冷却塔是用来散发冷却水中的热量的设备，冷却水通过冷却塔后会被冷却，并重新输送至制冷设备中循环使用。
5. 冷却水泵：冷却水泵主要作用是将冷却水从水箱输送至制冷设备中，从而保证制冷系统的正常运行。
6. 控制器：控制器是风冷水系统的大脑，其主要作用是监测和控制系统中的各个设备，以保证系统的稳定运行。
四、风冷水系统的工作原理风冷水系统的工作原理主要分为以下几个步骤：1. 制冷机组通过压缩机将低温低压的制冷剂吸入并压缩成高温高压气体，然后将其输送至冷凝器中。
2. 冷凝器通过散发热量将制冷剂冷却成液体，然后将其输送至蒸发器中。
3. 蒸发器通过吸收热量将制冷剂蒸发成气体，从而降低被冷却物体的温度。
4. 冷却水通过冷却塔散发热量后被冷却，并重新输送至制冷设备中循环使用。
5. 控制器会监测和控制系统中的各个设备，以保证系统的稳定运行。
五、结论风冷水系统由多个设备组成，每个设备都发挥着重要的作用。
通过深入了解每个设备的作用以及系统的工作原理，我们能更好地掌握风冷水系统的运行机理，从而能够更好地维护和使用这一制冷系统。

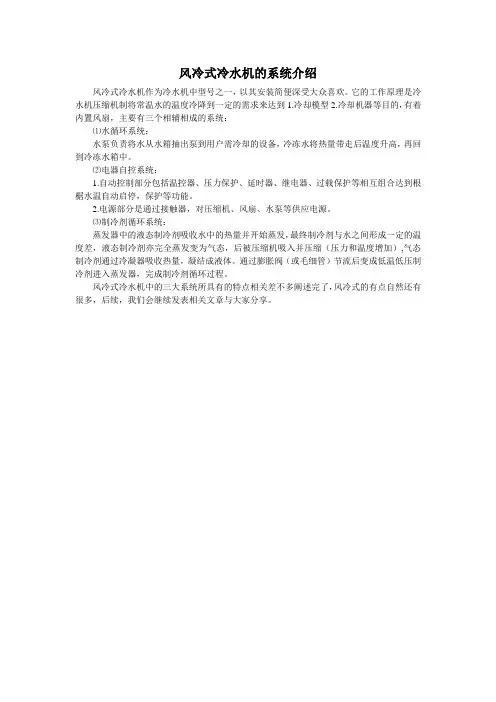

风冷式冷水机的系统介绍
风冷式冷水机的系统介绍
风冷式冷水机作为冷水机中型号之一，以其安装简便深受大众喜欢。
它的工作原理是冷水机压缩机制将常温水的温度冷降到一定的需求来达到1.冷却模型2.冷却机器等目的，有着内置风扇，主要有三个相辅相成的系统：
⑴水循环系统：
水泵负责将水从水箱抽出泵到用户需冷却的设备，冷冻水将热量带走后温度升高，再回到冷冻水箱中。
⑵电器自控系统：
1.自动控制部分包括温控器、压力保护、延时器、继电器、过载保护等相互组合达到根椐水温自动启停，保护等功能。
2.电源部分是通过接触器，对压缩机、风扇、水泵等供应电源。
⑶制冷剂循环系统：
蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，最终制冷剂与水之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器吸收热量，凝结成液体。
通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。
风冷式冷水机中的三大系统所具有的特点相关差不多阐述完了，风冷式的有点自然还有很多，后续，我们会继续发表相关文章与大家分享。
风冷活塞式冷水机组,结构部件及工作原理,制冷与压缩机油循环
风冷活塞式冷水机组，结构部件及工作原理，制冷与压缩机油循环风冷活塞式冷水机组是一种通过压缩机将制冷剂从低温低压状态压缩成高温高压状态，然后通过冷凝器散热、膨胀阀膨胀、蒸发器吸收热量的机械制冷设备。
结构部件：1. 压缩机：负责将制冷剂压缩成高压高温状态。
2. 冷凝器：通过散热器将高温高压的制冷剂冷却，使其变成高压液体。
3. 膨胀阀：控制制冷剂的流量，并将高压液体制冷剂膨胀为低压低温的液体制冷剂。
4. 蒸发器：吸收周围的热量，使制冷剂从低压低温状态变成低压蒸气状态。
工作原理：1. 制冷剂从蒸发器进入压缩机，被压缩机压缩成高压高温气体。
2. 高温高压气体流入冷凝器，通过冷凝器的散热效应，制冷剂冷却成高压液体。
3. 高压液体通过膨胀阀，压力减小，流入蒸发器。
4. 在蒸发器中，低压液体制冷剂吸收周围的热量，使其蒸发为低压蒸气。
5. 低压蒸气回到压缩机，开始下一个循环。
制冷机油循环：制冷机油主要用于润滑和冷却压缩机的运动部件，以确保压缩机的正常运行。
油循环是通过压缩机中的油泵实现的。
1. 油泵将冷却的油从油箱吸入，通过油管输送到压缩机各个部件。
2. 油在压缩机的运动部件和其他摩擦部件上形成一层油膜，提供润滑和冷却作用。
3. 油在运动部件上吸收热量，然后通过冷却器冷却，再通过油泵再次循环，确保油的温度保持在适当的范围内。
4. 通过油滤器过滤油中的杂质，保持油的清洁度，延长机组的使用寿命。
总结：风冷活塞式冷水机组通过压缩机将制冷剂压缩，经过冷凝器、膨胀阀和蒸发器的流程，实现制冷循环。
同时，通过制冷机油循环，保证压缩机的运转正常，并提供润滑和冷却作用。
冷水机制冷系统的基本组成
1、压缩机：压缩机是整个制冷系统中的核心部件，也是制冷剂压缩的动力之源。
它的作用是将输入的电能转化为机械能，将制冷剂压缩。
2、冷凝器：在制冷过程中冷凝器起着输出热能并使制冷剂得以冷凝的作用。
从制冷压缩机排出的高压过热蒸气进入冷凝器后，将其在工作过程吸收的全部热量，其中包括从蒸发器和制冷压缩机中以及在管道内所吸收的热量都传递给附近介质（水或空气）带走；制冷剂高压过热蒸气重新凝聚成液体。
（根据冷却介质和冷却方式的不同，冷凝器可分为三类：水冷式冷凝器、风冷式冷凝器、蒸发式冷凝器。
）3、贮液器：贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通的。
冷凝器的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。
另一方面，当蒸发器的热负荷变化时，制冷剂液体的需要量也随之变化，那时，贮液器便起到调剂和贮存制冷剂的作用。
对于小型冷水机制冷装置系统，往往不装贮液器，而是利用冷凝器来调剂和贮存制冷剂。
4、干燥过滤器：在冷水机制冷轮回中必需预防水分和污物（油污、铁屑、铜屑）等进入，水分的来源主要是新添加的制冷剂和润滑油所含的微量水份，或因为检验系统时空气进入而带来的水分。
假如系统中的水分未排除干净，当制冷剂通过节流阀（热力膨胀阀或毛细管）时，因压力及温度的下降有时水分会凝固成冰，使通道梗阻，影响制冷装置的正常运作。
因此，在冷水机制冷系统中必需安装干燥过滤器。
5、热力膨胀阀：热力膨胀阀在冷水机制冷系统中既是流量的调节阀，又是制冷设备中的节流阀，它在制冷设备中安装在干燥过滤器和蒸发器之间，它的感温包是包扎在蒸发器的出口处。
其主要作用是使高压常温的制冷剂液体在流经热力膨胀阀时节流降压，变为低温低压制冷剂湿蒸气（大部门是液体，小部门是蒸汽）进入蒸发器，在蒸发器内汽化吸热，而达到制冷降温的目的。
6、蒸发器：蒸发器是依赖制冷剂液体的蒸发（实际上是沸腾）来吸收被冷却介质热量的换热设备。
它在制冷系统中的功能是吸收热量（或称输出冷量）。
动图┃冷水机组的构成、原理及使用
动图┃冷⽔机组的构成、原理及使⽤冷⽔机组制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。
由铜管将四⼤件按⼀定顺序连接成⼀个封闭系统，系统内充注⼀定量的制冷剂。
压缩机吸⼊来⾃蒸发器的低温低压的氟⾥昂⽓体，压缩成⾼温⾼压的氟⾥昂⽓体，然后流经热⼒膨胀阀（⽑细管），节流成低温低压的氟⾥昂起液两相物体，然后低温低压的氟⾥昂液体在蒸发器中吸收来⾃室内空⽓的热量，如此压缩-----冷凝----节流----蒸发反复循环。
⼀、冷⽔机组：这是中央空调的“制冷源”，“⼼藏”，通往各个房间循环⽔由冷⽔机组进⾏“内部交换”，降温为“冷却⽔”。
⼆、外部热交换系统：冷冻⽔循环系统：由冷冻泵及冷冻⽔管道组成。
从冷⽔机组流出的冷冻⽔由冷冻泵加压送⼊冷冻⽔管道，在个房间内进⾏热交换，带⾛房间内热量，是房间内的温度下降。
冷却⽔循环系统：由冷却泵及冷却⽔管道及冷却塔组成。
冷⽔机组进⾏热交换，是⽔温冷却的同时，必将释放⼤量的热量。
该热量被冷却⽔吸收，是冷却⽔温度升⾼。
冷却泵将升了温冷却⽔压⼊冷却塔，使之在冷却塔中与⼤⽓进⾏热交换，然后再降了温的冷却⽔，送回到冷⽔机组。
三、冷却风机：室内风机：安装于所需要降温的房间内，⽤于将由冷冻⽔冷却了的空⽓吹⼊房间，加速房间内的热交换。
冷却塔风机：⽤于降低冷却塔的⽔温，加速将“回⽔”带回的热量散发到⼤⽓中去。
四、冷⽔机组启动与运⾏：检查每台压缩机的油位和油温：油⾯在1/3～2/3；油温在50℃～60℃，⼿摸加热器须发烫。
检查主电源电压和电流：电源电压在340V～440V范围内；三相电压不平衡值<2％(>2％绝对不能开机)；三相电流不平衡值<10％。
启动冷冻⽔泵和冷却⽔泵：两个⽔系统的循环建⽴起来以后，调节蒸发器和冷凝器进出⼝阀门的开度。
检查冷冻⽔供⽔温度：设定值是否合适，不合适可改设。
启动前检查：检查电⽓接头的紧固性（主回路、控制回路），⾄少要给油槽加热24⼩时，使油槽温度不能低于38度。
冷水机构造
冷水机构造冷水机是一种常见的制冷设备，主要用于工业生产中的冷却和温度调节。
它由压缩机、冷凝器、膨胀阀和蒸发器等主要部件组成，通过循环工作原理实现冷却效果。
下面将从构造和工作原理两个方面来详细介绍冷水机。
一、构造冷水机主要由以下几个部件组成：1. 压缩机：压缩机是冷水机的核心部件，负责将低温低压的制冷剂气体压缩成高温高压的气体。
常见的压缩机有往复式压缩机和螺杆式压缩机两种。
2. 冷凝器：冷凝器是将高温高压的气体冷却成液体的部件，通常采用管道和风扇进行散热。
冷凝器的冷却效果直接影响到冷水机的制冷效果。
3. 膨胀阀：膨胀阀是控制制冷剂流量的部件，通过调节膨胀阀的开启程度，可以控制制冷剂的流量和压力，从而实现温度的调节。
4. 蒸发器：蒸发器是将液体制冷剂蒸发为气体的部件，通过吸收外界的热量来实现冷却效果。
蒸发器通常采用板式换热器或者管式换热器。
二、工作原理冷水机的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。
1. 压缩过程：制冷剂从蒸发器中蒸发成气体后，经过压缩机的作用被压缩成高温高压气体。
这个过程中，制冷剂吸收了外界的热量。
2. 冷凝过程：高温高压气体通过冷凝器散发热量，被冷却成高压液体。
冷却过程中，制冷剂释放了热量。
3. 膨胀过程：高压液体通过膨胀阀进入蒸发器，压力迅速降低，温度也相应降低。
制冷剂从液体状态变为气体状态，吸收了外界的热量。
4. 蒸发过程：制冷剂在蒸发器中吸收外界的热量，将其冷却，同时制冷剂自身蒸发为气体。
气体再次进入压缩机，循环往复。
冷水机通过不断循环运行上述四个过程，从而实现对被冷却物体的制冷效果。
同时，通过控制膨胀阀的开启程度，可以调节制冷剂的流量和压力，进而实现对冷却物体温度的控制。
总结冷水机是一种常见的制冷设备，其构造主要包括压缩机、冷凝器、膨胀阀和蒸发器等部件。
通过循环的制冷循环过程，冷水机可以实现对被冷却物体的温度调节和冷却效果。
在工业生产中，冷水机广泛应用于各种设备的冷却和温度调节，为生产过程提供了便利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风冷冷水机、风冷冷水机组结构概括
文章来源：凯德利冷机
制冷系统的基本原理：液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。
KC系列风冷冷水机组主要由封闭式涡旋压缩机、冷凝器、蒸发器、风机、膨胀阀及电控系统组成，风冷冷水机工作原理图如下所示。
1.压缩机
压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方
去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
风冷冷水机一般采用的是全封闭式涡旋压缩机。
全封闭涡旋式压缩机：制冷量8～150KW，可用于各种空调﹑制冷设备中。
全封闭涡旋式压缩机，结构简单紧凑，工作性能高，密封性好，躁声低，为今后主导机型。
常见品牌：美德COPELAND谷轮，法MANEUROP美优乐，日本HITACHI日立﹑NATIONAL**﹑DAKIN大金﹑SANYO三洋，中国凯德利KADEI等。
2.冷凝器
冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
风冷冷水机一般采用的是空气冷却式冷凝器。
空气冷却式冷凝器是以空气作为冷却介质，空气的温升带走冷凝热量的。
这种冷凝器适用于极度缺水或无法供水的场合，常见于小型氟利昂制冷机组。
根据空气流动方式不同，可分为自然对流式和强迫对流式两种。
风冷冷水机用的是强迫对流式冷凝器。
强迫对流的风冷式冷凝器都是采用铜管穿整体铝片的结构。
铝片厚0.2～0.3mm，片距为2～4mm。
风冷式冷凝器在沿空气流动方向上，常为2～8排蛇形盘管并联，迎面风速2～3m/s，氟利昂蒸汽由上集管进入每一排蛇形盘管中，冷凝液汇集于下集管，然后进入贮液器。
3.蒸发器
蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
风冷冷水机一般采用的是板式蒸发器。
主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
板式换热器传热效率高，一般为壳管式的3倍，体积小，重量轻，结构紧凑，易安装。
4.热力膨胀阀
热力膨胀阀是通过感受蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。
使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
在工业冷却设备中，一般采用外平衡式热力膨胀阀。
热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。
感应机构中充注氟利昂工质，感温包设置在蒸发器出口处，其出口处温度与蒸发温度之间存在温差，通常称为过热度。
感温包感受到蒸发器出口温度后，使整个感应系统处于对应的饱和压力Pb。
该压力将通过膜片传给顶杆直到阀芯。
在压力腔上部的膜片仅有Pb存在，膜片的下方有调整弹簧的弹簧力Pt和蒸发压力P0，三者处于平衡时有Pb=Pt+Po 。
当蒸发器热负荷增大时，出口过热
度偏高，Pb增大，Pb>Pt+Po，合力使顶杆、阀芯下移，热力膨胀阀开启增大，制冷剂流量按比例增加。
反之，热力膨胀阀开启变小，制冷剂流量按比例减小。
因此，制冷设备是由热力膨胀阀通过控制过热度实现制冷系统的自我调整。
5.风机
风机是一种装有一个或多个叶片的通过轴旋转推动气流的机械。
叶片将施加于轴上旋转的机械能，转变为推动气体流动的压力，从而实现气体的流动。
风机主要由三部分组成：叶轮（也称涡轮、风轮、转子）、驱动部分（电机、传动件）、壳体（也称蜗壳、风桶）。
风冷冷水机一般采用的是轴流式风机。
轴流式通风机工作时，动力机驱动叶轮在圆筒形机壳内旋转，气体从集流器进入，通过叶轮获得能量，提高压力和速度，然后沿轴向排出，加速冷水机周围空气的流通，从而提高冷凝器的散热速率。
6.干燥过滤器
过滤器的作用是：为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份，当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话，由于膨胀阀通过的截面很小，就会易出现冰堵的现象，影响系统的正常的运行。
7.水泵
风冷冷水机一般采用的是动力离心泵。
依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能（为主）和压力能增加，随后
通过压出室将动能转换为压力能，用于加速水流动的工具，以达到加强水在换热器中换热的效果。
8.水流开关
水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。
9.压力控制器
压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断（或接通）电路。
10.压差控制器
压差控制器用作压力差的控制，当压力差到达调定值时，开关自动切断（或接通）电路
11.温度控制器
温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断（或接通）电路。
在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。
还有些象防冻都需要用到温度控制器。
