通信原理实验一
通信原理实验
目录第一章信号 (1)实验一信号源实验 (1)实验二终端实验 (5)第二章模拟调制系统 (8)实验三常规双边带调幅与解调实验 (8)第三章模拟信号数字化 (17)实验四脉冲幅度调制与解调实验 (17)实验五脉冲编码调制与解调实验 (23)实验六增量调制与解调实验 (30)实验七自适应差分脉冲编码调制与解调实验 (36)第四章基带数字信号的表示与传输 (42)实验八码型变换实验 (42)实验九信道模拟实验 (50)第五章基本的数字调制系统 (58)实验十ASK调制与解调实验 (58)实验十一FSK调制与解调实验 (64)实验十二PSK(DPSK)调制与解调实验 (69)第六章同步 (76)实验十三同步载波提取实验 (76)实验十四位同步信号提取实验 (79)实验十五帧同步信号提取实验 (85)第七章多路复用和多址技术 (91)实验十六时分复用与解复用实验 (91)第八章通信网 (96)实验十七模拟通信系统实验 (96)第十章系统实验 (102)实验十八频带传输系统实验 (102)实验十九单工通信系统实验 (106)实验二十全双工通信系统实验 (109)第一章信号实验一信号源实验一、实验目的1、了解频率连续变化的各种波形的产生方法。
2、了解NRZ码、方波、正弦波等各种信号的频谱。
3、理解帧同步信号与位同步信号在整个通信系统中的作用。
4、熟练掌握信号源模块的使用方法。
二、实验内容1、观察频率连续可变信号发生器输出的各种波形及7段数码管的显示。
2、观察点频方波信号的输出。
3、观察点频正弦波信号的输出。
4、拨动拨码开关，观察码型可变NRZ码的输出。
5、观察位同步信号和帧同步信号的输出。
6、观察NRZ码、方波、正弦波、三角波、锯齿波的频谱。
三、实验仪器1、信号源模块2、20M双踪示波器一台3、频率计（可选）一台4、PC机（可选）一台5、连接线若干四、实验原理信号源模块可以大致分为模拟部分和数字部分，分别产生模拟信号和数字信号。
通信原理实验报告
通信原理实验报告实验一抽样定理实验二 CVSD编译码系统实验实验一抽样定理一、实验目的所谓抽样。
就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），即x(t)*s(t)=x(t)s(t)。
在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。
抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原信号。
这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。
二、功能模块介绍1.DDS 信号源：位于实验箱的左侧（1）它可以提供正弦波、三角波等信号，通过连接P03 测试点至PAM 脉冲调幅模块的32P010 作为脉冲幅度调制器的调制信号x(t)。
抽样脉冲信号则是通过P09 测试点连至PAM 脉冲调幅模块。
（2）按下复合式按键旋钮SS01，可切换不同的信号输出状态，例如D04D03D02D01=0010对应的是输出正弦波，每种LED 状态对应一种信号输出，具体实验板上可见。
（3）旋转复合式按键旋钮SS01，可步进式调节输出信号的频率，顺时针旋转频率每步增加100Hz,逆时针减小100Hz。
（4）调节调幅旋钮W01，可改变P03 输出的各种信号幅度。
2.抽样脉冲形成电路模块它提供有限高度，不同宽度和频率的抽样脉冲序列，可通过P09 测试点连线送到PAM 脉冲调幅模块32P02，作为脉冲幅度调制器的抽样脉冲s(t)。
P09 测试点可用于抽样脉冲的连接和测量。
该模块提供的抽样脉冲频率可通过旋转SS01 进行调节，占空比为50%。
3.PAM 脉冲调幅模块它采用模拟开关CD4066 实现脉冲幅度调制。
抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。
通信原理实验大全
通信原理实验大全引言：通信原理是指利用一定的物理媒介将信息从发送者传递到接收者的过程。
通信原理实验是通信原理课程中的重要内容，通过实验可以加深对通信原理的理解，掌握通信原理的基本原理和技术。
本文将介绍几个通信原理实验的具体步骤和实验原理。
实验一：模拟调制与解调技术实验目的：熟悉模拟调制与解调技术的基本原理和方法，掌握AM，FM，PM的调制与解调过程。
实验步骤：1.使用函数发生器产生载波信号。
2.使用调制信号（如语音信号）对载波进行调制。
3.对调制后的信号进行解调，获得原始信号。
4.分析解调后的信号与原始信号的相似性。
实验原理：模拟调制是将载波信号与调制信号进行相互作用，在载波上叠加调制信号的变化。
调制信号可以是模拟信号，如语音信号，也可以是数字信号。
调制后的信号通过传输媒介传递到接收端，接收端通过解调技术将信号还原为原始信号。
实验二：数字调制与解调技术实验目的：熟悉数字调制与解调技术的基本原理和方法，掌握ASK，FSK，PSK等数字调制与解调过程。
实验步骤：1.使用函数发生器产生数字信号。
2.将数字信号进行调制，如ASK调制、FSK调制、PSK调制等。
3.对调制后的信号进行解调，获得原始数字信号。
4.分析解调后的信号与原始数字信号的相似性。
实验原理：数字调制是将数字信号转换为模拟信号的过程，通过将数字信号与载波进行相互作用，改变载波的一些特性来实现信号传输。
数值调制通常使用正弦波作为载波信号。
解调则是将调制信号还原为原始数字信号的过程。
实验三：信道编码和解码技术实验目的：熟悉信道编码和解码技术的基本原理和方法，掌握卷积码、纠错码等编码与解码过程。
实验步骤：1.使用编码器将原始信息进行编码。
2.对编码后的信息添加噪声进行模拟信道传输。
3.使用解码器对接收到的编码信息进行解码。
4.比较解码后的信息与原始信息的相似性。
实验原理：信道编码是为了提高信道传输的可靠性和容错性，通过在原始信息中添加冗余数据，使得在传输中出现的错误可以被检测和纠正。
预习报告 通信原理 实验一
山东大学·通信原理实验·预习报告
FSK:Frequency-shift keying，频移键控 DBPSK：Differential binary phase shift keying 差分二进制移相键控 TDM：Time Division Multiplexing，时分复用模式。时分复用是指一种通过不同 信道或时隙中的交叉位脉冲，同时在同一个通信媒体上传输多个数字化数据、语音 和视频信号等的技术 FDM：Frequency Division Multiplexing，频分多路复用，就是指用不同频率传送 各路消息，以实现多路通信 CDMA：Code Division Multiple Access，又称码分多址，CDMA 技术的原理是基 于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带 宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出 去。接收端使用完全相同的伪随机码，与接收的带宽信号作相关处理，把宽带信号 换成原信息数据的窄带信号即解扩，以实现信息通信。
噪声模块 加噪信道
电话 2模块
PCM/ADPCM CVSD模块
汉明译码 模块
解调 模块
电话 1、电话 2 模块：分别是信源与信宿，提供信息，接收信息 PCM/ADPCM/CVSD 模块：信源编码与解码模块，对语音信号，进行压缩/解压缩算 法。 汉明编码、汉明译码模块：信道编码与信道学·通信原理实验·预习报告
增强通信可靠性。 调制、解调模块：数字基带信号与数字频带信号的转换。调制是为了将基带信号转 变为适合信道传输的带通信号，解调是为了将带通信号还原成基带信号，以获取信 息。 噪声模块：产生高斯白噪声，以模拟 AWGN 信道。
3、 本实验系统中，有线信道传输包括哪些模块？画出系统框图。各模块的主要功
通信原理实验报告一
通信原理实验报告一实验一信号源实验一、实验目的1、了解通信系统的一般模型及信源在整个通信系统中的作用。
2、掌握信号源模块的使用方法。
二、实验内容1、对应液晶屏显示，观测DDS信源输出波形。
2、观测各路数字信源输出。
3、观测正弦点频信源输出。
4、模拟语音信源耳机接听话筒语音信号。
三、实验仪器1、信号源模块一块2、20M双踪示波器一台四、实验原理信号源模块大致分为DDS信源、数字信源、正弦点频信源和模拟语音信源几部分。
1、DDS信源DDS直接数字频率合成信源输出波形种类、频率、幅度及方波B占空比均可通过“DDS信源按键”调节（具体的操作方法见“实验步骤”），并对应液晶屏显示波形信息。
正弦波输出频率范围为1Hz～200KHz，幅度范围为200mV～4V。
三角波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。
锯齿波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。
方波A输出频率范围为1Hz～50KHz，幅度范围为200mV～4V，占空比50％不变。
方波B输出频率范围为1Hz～20KHz，幅度范围为200mV～4V，占空比以5％步进可调。
输出波形如下图1-1所示。
正弦波：1Hz-200KHz三角波：1Hz－20KHz锯齿波：1Hz－20KHz方波A：1Hz－50KHz(占空比50％)方波B：1Hz－20KHz（占空比0％－100％可调）图1-1 DDS信源信号波形2、数字信源（1）数字时钟信号24.576M：钟振输出时钟信号，频率为24.576MHz。
2048K：类似方波的时钟信号输出点，频率为2048 KHz。
64K：方波时钟信号输出点，频率为64 KHz。
32K：方波时钟信号输出点，频率为32KHz。
8K：方波时钟信号输出点，频率为8KHz。
输出时钟如下图1-2所示。
10t64K 10t32K10t8K图1-2 数字时钟信号波形（2）伪随机序列PN15：N＝15位的m序列输出点，码型为1111 0101 1001 000，15位一周期循环。
通信原理实验报告

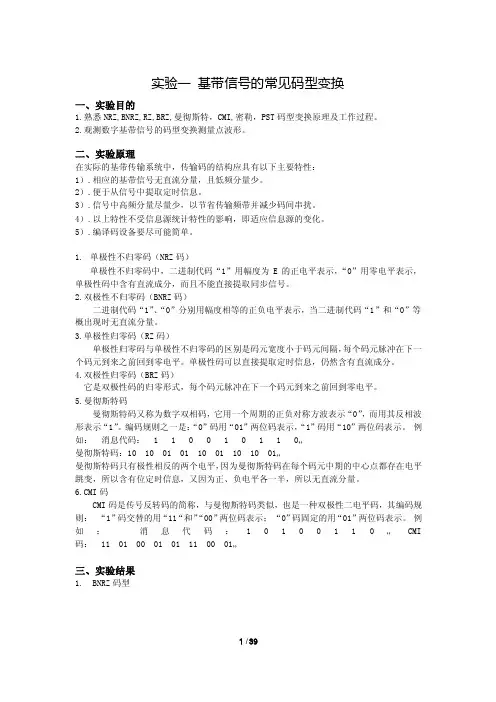

实验一基带信号的常见码型变换一、实验目的1.熟悉NRZ,BNRZ,RZ,BRZ,曼彻斯特，CMI,密勒，PST码型变换原理及工作过程。
2.观测数字基带信号的码型变换测量点波形。
二、实验原理在实际的基带传输系统中，传输码的结构应具有以下主要特性：1）.相应的基带信号无直流分量，且低频分量少。
2）.便于从信号中提取定时信息。
3）.信号中高频分量尽量少，以节省传输频带并减少码间串扰。
4）.以上特性不受信息源统计特性的影响，即适应信息源的变化。
5）.编译码设备要尽可能简单。
1.单极性不归零码（NRZ码）单极性不归零码中，二进制代码“1”用幅度为E的正电平表示，“0”用零电平表示，单极性码中含有直流成分，而且不能直接提取同步信号。
2.双极性不归零码（BNRZ码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，当二进制代码“1”和“0”等概出现时无直流分量。
3.单极性归零码（RZ码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平。
单极性码可以直接提取定时信息，仍然含有直流成分。
4.双极性归零码（BRZ码）它是双极性码的归零形式，每个码元脉冲在下一个码元到来之前回到零电平。
5.曼彻斯特码曼彻斯特码又称为数字双相码，它用一个周期的正负对称方波表示“0”，而用其反相波形表示“1”。
编码规则之一是：“0”码用“01”两位码表示，“1”码用“10”两位码表示。
例如：消息代码： 1 1 0 0 1 0 1 1 0…曼彻斯特码：10 10 01 01 10 01 10 10 01…曼彻斯特码只有极性相反的两个电平，因为曼彻斯特码在每个码元中期的中心点都存在电平跳变，所以含有位定时信息，又因为正、负电平各一半，所以无直流分量。
6.CMI码CMI码是传号反转码的简称，与曼彻斯特码类似，也是一种双极性二电平码，其编码规则：“1”码交替的用“11“和”“00”两位码表示；“0”码固定的用“01”两位码表示。
通信原理网上实验一
实验报告（一）实验日期：2020 年4 月26 日；时间：19:00实验项目：信源编码技术实验使用仪器及装置：仪器：示波器，连接线，装置：主控&信号源模块、3号、21号模块（各一块）实验内容：一、抽样定理实验1、实验目的（1）了解抽样定理在通信系统中的重要性。
（2）掌握自然抽样及平顶抽样的实现方法。
（3）理解低通采样定理的原理。
（4）理解实际的抽样系统。
（5）理解低通滤波器的幅频特性对抽样信号恢复的影响。
（6）理解低通滤波器的相频特性对抽样信号恢复的影响。
（7）理解带通采样定理的原理。
2、实验原理（1）实验原理框图抽样定理实验框图（2）实验框图说明抽样信号由抽样电路产生。
将输入的被抽样信号与抽样脉冲相乘就可以得到自然抽样信号，自然抽样的信号经过保持电路得到平顶抽样信号。
平顶抽样和自然抽样信号是通过开关S1切换输出的。
抽样信号的恢复是将抽样信号经过低通滤波器，即可得到恢复的信号。
这里滤波器可以选用抗混叠滤波器（8阶3.4kHz的巴特沃斯低通滤波器）或FPGA数字滤波器（有FIR、IIR两种）。
反sinc滤波器不是用来恢复抽样信号的，而是用来应对孔径失真现象。
3、实验步骤实验项目一抽样信号观测及抽样定理验证概述：通过不同频率的抽样时钟，从时域和频域两方面观测自然抽样和平顶抽样的输出波形，以及信号恢复的混叠情况，从而了解不同抽样方式的输出差异和联系，验证抽样定理。
1、登录e-Labsim仿真系统，创建实验文件，选择实验所需模块和示波器。
2、运行仿真，开启所有模块的电源开关。
3、开电，设置主控菜单，选择【主菜单】→【通信原理】→【抽样定理】。
调节主控模块的W1使A-out输出峰峰值为3V。
4、此时实验系统初始状态为：被抽样信号MUSIC为幅度4V、频率3K+1K正弦合成波。
抽样脉冲A-OUT为幅度3V、频率9KHz、占空比20%的方波。
5、实验操作及波形观测。
（1）调用示波器观测自然抽样前后的信号波形：设置开关S13#为“自然抽样”档位，用示波器CH1和CH2分别接MUSIC主控&信号源和抽样输出3#。
通信原理实验_AMI、HDB3传输码型转换完整全解
实验一AMI/HDB3码型变换一、实验原理AMI码的全称是传号交替反转码。
这是一种将消息代码0（空号）和1（传号）按如下规则进行编码的码：代码的0仍变换为传输码的0，而把代码中的1交替地变换为传输码的+1、–1、+1、–1…由于AMI码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。
由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。
AMI码除有上述特点外，还有编译码电路简单及便于观察误码情况等优点，它是一种基本的线路码，并得到广泛采用。
但是，AMI码有一个重要缺点，即接收端从该信号中来获取定时信息时，由于它可能出现长的连0串，因而会造成提取钟时的困难。
为了保持AMI码的优点而克服其缺点，人们提出了许多种类的改进AMI码，HDB3码就是其中有代表性的一种。
HDB3码的全称是三阶高密度双极性码。
它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI码就是HDB3码；当出现4个以上连0串时，则将每4个连0小段的第4个0变换成与其前一非0符号（＋1或–1）同极性的符号。
显然，这样做可能破坏“极性交替反转”的规律。
这个符号就称为破坏符号，用V符号表示（即+1记为+V, –１记为–V）。
为使附加V符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻V符号也应极性交替。
这一点，当相邻符号之间有奇数个非０符号时，则是能得到保证的；当有偶数个非0符号时，则就得不到保证，这时再将该小段的第1个0变换成+B或–B符号的极性与前一非0符号的相反，并让后面的非0符号从V符号开始再交替变化。
虽然HDB3码的编码规则比较复杂，但译码却比较简单。
从上述原理看出，每一个破坏符号V总是与前一非0符号同极性（包括B在内）。
这就是说，从收到的符号序列中可以容易地找到破坏点V于是也断定V符号及其前面的3个符号必是连0符号，从而恢复4个连0码，再将所有–1变成+1后便得到原消息代码。
通信原理实验1 FM
kfm=0.2 0.02 0.018 0.016 0.014 0.012 0.01 0.008 0.006 0.004 0.002 0 -3000
-1500
-1000
-500
0
500
1000
1500
2000
-2000
-1000
0
1000
2000
3000
kfm=0.3 0.02 0.018 0.016 0.014 0.012 0.01 0.008 0.006 0.004 0.002 0 -4000
T:
m_t
说明
每秒采 10000 个 点
10000 500 20 0.1 仿真原理
… …
Hz ms [-0.05,0.05]
积分器 Carrier
s_t
R:
m_t
隔直
包络 检波 图 1 FM 系统原理框图
微分器
… …
图1为从通信原理教材中摘录的FM发送以及接收系统的实现框图。从图1 中不难看出，FM的实现架构还是比较简单。由于matlab等数值计算工具完成的 都是离散点的运算， 因此框图中用到的积分器以及微分器实际就是累加器与差分 器。为了方便，后面不对术语作严格的区分。可以调用matlab中提供的函数 cumsum和diff实现上述操作。由于差分后会出现由载波带来的直流成分，因此要 得到原始的消息信号便要滤去直流成分。下面，将从理论上说明图1中系统设计 的可实现性。 根据FM调制信号的特点，其发送信号 s_t =A cos[2 f ct 2 kFM m(t )dt ] 。对 发送信号求导便得：
0.02 0.018 0.016 0.014 0.012 0.01 0.008 0.006 0.004 0.002 0 -5000 -4000 -3000 -2000 -1000
通信原理：实验一 信号源实验
实验一信号源实验一、实验目的1、了解通信原理实验箱的基本结构。
2、熟练掌握主控&信号源模块的使用方法。
3、熟练掌握数字存储示波器的基本使用方法。
4、理解帧同步信号与位同步信号在整个通信系统中的作用。
二、实验内容1、观察频率连续可变正弦信号输出波形。
2、观察128KHZ和256KHZ正弦信号输出波形3、观察位同步信号和帧同步信号的输出。
4、观察PN序列的输出。
三、实验仪器1、主控&信号源模块一块2、数字存储双踪示波器一台3、连接线若干四、实验介绍1、信号源模块在实验箱中名称为---- 主控&信号源模块。
其按键及接口说明如图1-1所示：2、主控&信号源模块功能说明A.模拟信号源功能模拟信号源菜单由“模拟信号源”按键进入，该菜单下按“选择/确定”键可以依次设置：“输出波形” ~ “输出频率” 一 “调节步进” → “音乐输出”-“占空比”(只有在图图1-2模拟信号源菜单示意图注意:上述设置是有顺序的。
例如,从“输出波形”设置切换到“音乐输出”需要按3 次“选择/确定”键。
下面对每一种设置进行详细说明：a. “输出波形”设置输出方波模式下才出现)。
在设置状态下, 选择“选择/确定”就可以设置参数了。
菜单如模拟信号源输出波形：正弦波 输出频率：OOOLOOKHz 调节步进：IOHz 音乐输出：音乐1 模拟信号源 输出波形：方波 输出频率：000 LOOKHz 调节步进：10HZ 音乐输出：音乐1 占空比：50% (a)输出正弦波时没有占空比选项 (b)输出方波时有占空比选项图1-1 主控&信号源按键及接口说明一共有6种波形可以选择:正弦波：输出频率IOHZ~2MHz方波：输出频率IOHZ~200KHz三角波：输出频率IOHZ~200KHzDSBFC （全载波双边带调幅）：由正弦波作为载波，音乐信号作为调制信号。
输出全载波双边带调幅。
DSBSC （抑制载波双边带调幅）：由正弦波作为载波，音乐信号作为调制信号。
通信原理实验报告实验一
实验一模拟线性调制系统仿真实验1实验目的掌握常规AM调制、DSB调制、单边带调制（SSB）的原理和方法，并验证这三种方法的可行性。
并掌握Commsim的常用使用方法。
2实验内容和结果2.1模拟线性调制系统(AM)2.2抑制载波双边带调制（DSB）2.3单边带调制（SSB）3 实验分析3.1模拟线性调制系统(AM)的分析：任意AM 已调信号可以表示为Sam(t)=c(t)m(t)当)()(0t f A t m +=，)cos()(0θω+=t t c c 且A0不等于0时称为常规调幅，其时域表达式为：)cos()]([)()()(00θω++==t t f A t m t c t s c am 3.2抑制载波双边带调制（DSB ）：任意DSB 已调信号都可以表示为DSB S )()()(t m t c t =当)()(0t f A t m +=；)cos()(0θω+=t t c c 且A 0等于0时称为抑制载波双边带调制。
其时域表达式为t t f t m t c t s c DSB ωcos )()()()(==；频域表达式为：C DSB F t s ωω+=([)(C F ωω-+()2)]÷3.3单边带调制（SSB ）：设调制信号为单边带信号f(t)=A m cosωm t ，载波为c(t)=cosωc t 则调制后的双边带时域波形为：2/])cos()cos([cos cos )(t A t A t t A t S m c m m c m c m m DSB ωωωωωω-++==保留上边带，波形为：2/)sin sin cos (cos 2/])cos([)(t t t t A t A t S m c m c m m c m USB ωωωωωω-=+=保留下边带，波形为：2/)sin sin cos (cos 2/])cos([)(t t t t A t A t S m c m c m m c m LSB ωωωωωω+=-=4 实验体会通过此次实验我进一步理解了AM 、DSB 、SSB 的调制方法的原理和方法，以及如何通过Commsim 软件来模拟这一调制的过程。
通信原理实验,码型变换,移相键控调制与解调,眼图,抽样定理,.
实验一码型变换实验一、基本原理在数字通信中, 不使用载波调制装置而直接传送基带信号的系统, 我们称它为基带传输系统,基本结构如图所示。
干扰基带传输系统的基本结构基带信号是代码的一种电表示形式。
在实际的基带传输系统中, 并不是所有的基带电波形都能在信道中传输。
对传输用的基带信号的主要要求有两点:(1对各种代码的要求,期望将原始信息符号编制成适合于传输用的码型; (2 对所选码型的电波形要求, 期望电波形适宜于在信道中传输。
AMI :AMI 码的全称是传号交替反转码。
这是一种将信息代码 0(空号和 1(传号按如下方式进行编码的码:代码的 0仍变换为传输码的 0, 而把代码中的 1交替地变换为传输码的 +1, -1, +1, -1,……。
HDB3:HDB 3码是对 AMI 码的一种改进码,它的全称是三阶高密度双极性码。
其编码规则如下:先检察消息代码(二进制的连 0情况,当没有 4个或 4个以上连 0串时,按照 AMI 码的编码规则对信息代码进行编码; 当出现 4个或 4个以上连 0串时, 则将每 4个连 0小段的第 4个 0变换成与前一非 0符号 (+1或 -1 同极性的符号, 用V 表示 (即 +1记为 +V, -1记为 -V ,为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性,还必须保证相邻 V 符号也应极性交替。
当两个相邻 V 符号之间有奇数个非 0符号时,用取代节“ 000V ” 取代 4连 0信息码; 当两个相邻 V 符号间有偶数个非 0符号时, 用取代节“ B00V ” 取代 4连 0信息码。
CMI :CMI 码是传号反转码的简称,其编码规则为:“ 1”码交替用“ 11”和“ 00”表示; “ 0”码用“ 01”表示。
BPH :BPH 码的全称是数字双相码,又称 Manchester 码,即曼彻斯特码。
它是对每个二进制码分别利用两个具有 2个不同相位的二进制新码去取代的码,编码规则之一是: 0→ 01(零相位的一个周期的方波1→ 10(π相位的一个周期的方波二、实验结果CMIBPHHDB3 AMI三、结果分析各码型波形如上所示, 我们发现许多波形产生了不同程度的畸变, 表现是幅值不是单一的水平线, 而成了曲线。
通信原理实验-抽样定理
学生实验报告）实际上，考虑到低通滤波器特性不可能理想，对最高频率为3400Hz的语言信号，通常采用8KHz 抽样频率，这样可以留出1200Hz的防卫带。
见图4。
如果fs＜fH，就会出现频谱混迭的现象，如图5所示。
在验证抽样定理的实验中，我们用单一频率fH的正弦波来代替实际的语音信号。
采用标准抽样频率fs＝8KHZ。
改变音频信号的频率fH，分别观察不同频率时，抽样序列和低通滤波器的输出信号，体会抽样定理的正确性。
验证抽样定理的实验方框图如图6所示。
在图8中，连接（8）和（14），就构成了抽样定理实验电路。
由图6可知。
用一低通滤波器即可实现对模拟信号的恢复。
为了便于观察，解调电路由射随、低通滤波器和放大器组成，低通滤波器的截止频率为3400HZ2、多路脉冲调幅系统中的路际串话~多路脉冲调幅的实验方框图如图7所示。
在图8中，连接（8）和（11）、（13）和（14）就构成了多路脉冲调幅实验电路。
分路抽样电路的作用是：将在时间上连续的语音信号经脉冲抽样形成时间上离散的脉冲调幅信号。
N路抽样脉冲在时间上是互不交叉、顺序排列的。
各路的抽样信号在多路汇接的公共负载上相加便形成合路的脉冲调幅信号。
本实验设置了两路分路抽样电路。
多路脉冲调幅信号进入接收端后，由分路选通脉冲分离成n路，亦即还原出单路PAM信号。
图7 多路脉冲调幅实验框图冲通过话路低通滤波器后，低通滤波器输出信号的幅度很小。
这样大的衰减带来的后果是严重的。
但是，在分路选通后加入保持电容，可使分路后的PAM信号展宽到100％的占空比，从而解决信号幅度衰减大的问题。
但我们知道平顶抽样将引起固有的频率失真。
PAM信号在时间上是离散的，但是幅度上趋势连续的。
而在PAM系统里，PAM信只有在被量化和编码后才有传输的可能。
本实验仅提供一个PAM系统的简单模式。
3、多路脉冲调幅系统中的路标串话路际串话是衡量多路系统的重要指标之一。
路际串话是指在同一时分多路系统中，某一路或某几路的通话信号串扰到其它话路上去，这样就产生了同一端机中各路通话之间的串话。
通信原理实验(1-8)
通信原理实验报告学院：信息工程学院专业：通信工程学号：6姓名：李瑞鹏实验一 带通信道模拟及眼图实验一、实验目的1、 了解眼图与信噪比、码间干扰之间的关系及其实际意义；2、 掌握眼图观测的方法并记录研究。
二、实验器材1、 主控&信号源、9号、13号、17号模块 各一块2、 双踪示波器 一台3、 连接线 若干三、实验原理1、实验原理框图带通信道模拟框图2、实验原理框图带通信道是将直接调制的PSK 信号和经过升余弦滤波后调制的PSK 信号送入带通信道，比较两种状况的眼图。
然后，改变带通信道的带宽重复观测。
四、实验步骤概述：该项目是通过分别改变噪声幅度和带通信道频率范围，观测信道的眼图输出变化情况，了解和分析信道输出原因.1、关电，按表格所示进行连线。
2PSK 调制信号加升余弦滤波的带通信道模拟【250KHz~262KHz带通信道】。
3、此时系统初始状态为：PN15为8K。
4、实验操作及波形观测。
（1）以CLK时钟信号为触发源对比观测LPF-BPSK观测点，观察输出眼图波形。
（2）调节17号板W1噪声幅度调节，调节噪声幅度，观察眼图波形变化。
17号模块测试点TP4可以观察添加的白噪声。
（3）在主控菜单中改变带通信道频率范围，观察输出眼图变化，并分析原因。
五、实验报告1、完成实验并思考实验中提出来的问题。
2、分析实验电路工作原理，简述其工作过程。
3、整理信号在传输过程中的各点波形。
实验二 HDB3码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握HDB3码的编译规则。
3、了解滤波法位同步在的码变换过程中的作用。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、HDB3编译码实验原理框图HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。
14秋通信原理实验指导书(实验一多径传播实验)
实验一 多径传播一、实验目的通过实验掌握多径传播、信道的频率选择性、相干带宽等概念，理解多径信道对信号传输的影响。
二、实验原理多径信道指信号传输的路径不止一条，接收端同时收到来自多条传输路径的信号，这些信号可能同向相加或反向相消。
由于各径时延差不同，每径信号的衰减不同，因此数字信号经过多径信号后有码间干扰。
通常情况下，如果信号的码元间隔远大于多径间的最大时延差，此时信号经过多径后不会产生严重的码间干扰；相反，如果信号码元间隔与多径间的时延差可比，则信号经过多径传输后会产生严重的码间干扰，此时接收端需要考虑采用均衡和其他消除码间干扰的方法才能正确接收信号。
由于多径，信道幅频特性不为常数，对某些频率产生较大的衰减，对某些频率的衰减小，即信道具有频率选择性。
当输入信号的带宽远小于信道带宽时（第一个零点带宽），则信道对输入信号的所有频率分量的衰减几乎相同，这种情况下，信号经历平坦性衰减，当输入信号的带宽与信道带宽可比时，此时信号各频率分量经过信道的衰减不同，即信号经过了频率选择性的衰减。
通常可用信道的时延扩展m τ来表示信道的多径扩展情况，多径时延扩展的倒数称为信道的相干带宽m B τ1=，设输入信号的码元间隔为s T ，当s BT >>1时，信号的衰减是平坦的；反之，信号的衰减是频率选择性的。
数字信号经过多径非时变信道后，输出信号为)()(1i Li i t b t s τμ-=∑=从频域观点看)()())(()(21f H f B e f B f S i f j Li i ==-=∑τπμ三、实验内容设三径信道5.01=μ，707.02=μ，5.03=μ，01=τ，s 12=τ，s 23=τ。
1.用Matlab 画出信道的幅频响应特性和相频响应特性；2.设信道输入信号为)()(s n n nT t g a t b -=∑，其中 ，1=s T ，n a 随机取0或1，画出输出信号波形；3.同（2）相同形式的输入信号，但8=s T ，画出输出信号波形。
通信原理实验大全完整版
通信原理实验大全完整版实验一：模拟调制与解调技术实验实验目的：通过实验研究模拟调制与解调技术的基本原理和方法。
实验内容：1.了解调制与解调的基本概念和分类。
2.设计并搭建模拟调制与解调电路。
3.调整调制与解调电路的参数，并观察输出信号的变化。
4.分析调制与解调电路中各部分的功能和作用。
实验二：数字调制与解调技术实验实验目的：通过实验研究数字调制与解调技术的基本原理和方法。
实验内容：1.了解数字调制与解调的基本原理和方法。
2.设计并搭建数字调制与解调电路。
3.分析调制与解调电路的输出信号特征，并与理论结果进行对比。
4.探究数字调制与解调电路的性能和应用。
实验三：信道编码与解码技术实验实验目的：通过实验研究信道编码与解码技术的基本原理和方法。
实验内容：1.了解信道编码与解码的基本原理和方法。
2.设计并搭建信道编码与解码电路。
3.分析信道编码与解码电路的性能指标，并进行优化调整。
4.探究信道编码与解码的应用场景和工程实践。
实验四：多址技术实验实验目的：通过实验研究多址技术的基本原理和方法。
实验内容：1.了解多址技术的基本原理和分类。
2.设计并搭建多址技术的实验电路。
3.分析多址技术的性能指标，并进行性能测试。
4.探究多址技术在通信系统中的应用和发展趋势。
实验五：传输系统性能分析实验实验目的：通过实验研究传输系统的性能分析方法和技术。
实验内容：1.了解传输系统的基本要素和性能指标。
2.设计并搭建传输系统实验电路。
3.测试传输系统的性能指标，并进行结果分析。
4.优化传输系统的性能，并与理论结果进行对比。
实验六：射频通信系统实验实验目的：通过实验研究射频通信系统的基本原理和方法。
实验内容：1.了解射频通信系统的基本要素和原理。
2.设计并搭建射频通信系统实验电路。
3.测试射频通信系统的性能指标，并进行结果分析。
4.优化射频通信系统的性能，并探究其在无线通信领域的应用。
实验七：光纤通信实验实验目的：通过实验研究光纤通信的基本原理和方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一常规双边带幅度调制系统设计及性能分析
一、实验目的
1.熟悉常规双边带幅度调制系统各模块的设计；
2.研究常规双边带幅度调制系统的信号波形、信号频谱、信号带宽、输入信噪比、输出信噪比及两者之间的关系；
3.掌握 MATLAB 和 SIMULINK 开发平台的使用方法；
4.熟悉 Matlab 与 Simulink 的交互使用。
二、实验仪器
带有 MATLAB 和 SIMULINK 开发平台的微机。
三、实验内容
1．在 MATLAB 和 SIMULINK 开发平台上设计常规双边带幅度调制、相干解调系统。
系统参数如下：信源取频率为 3K、幅度为 1 的正
弦信号，载波频率为信源频率的 30 倍，调制指数为 2/3；
2．测试调制前后信号波形、信号谱频；
3．比较信道输入信噪比分别为 1 和 20 两种情况下，输出波形有何不同。
系统仿真步长设为 1e-6，仿真时间设为 3 秒；
4．测试上述系统的输出信噪比，并用数字显示器显示；（仿真时间为 0.2 秒）
5．用 MATLAB 语言编程，绘出输出信噪比与输入信噪比之间的关系。
四、实验结果
SNR=10
输入信号频谱：
输出信号频谱：
SNR=100
输入信号频谱：
输出信号频谱：
SNR=10输出信噪比（仿真图）：
SNR=100输出信噪比（仿真图）：
输入信噪比与输出信噪比关系：
代码：
clc
clear all
x=0:1:10;
y=x;
for i=1:length(x)
SNR=x(i)
sim('AM.mdl');
y(i) =mean(outsnr)
end
plot(x,y,'-p')
xlabel('信道输入信噪比');
ylabel('输出信噪比');
title('AM调制，信道输入信噪比与输出信噪比关系'); grid on;
五、实验心得
本次试验还是比较简单的，按照实验指导手册进行连接，然后对其中的部件进行设置，顺利的就把实验完成了，因为在上学期学过matlab的这些功能以及应用，所以上手也比较快。
就是在最后编程的时候遇到了一些问题。
因为许久没有写了，所以对matlab的语法有一些遗忘。
但是还是写出来了。
通过matlab的仿真对通信原理这门课也有了更深入的了解，不仅仅局限于书本上的知识。
收获颇多。
