通信原理实验3
通信原理实验报告
实验一、PCM编译码实验实验步骤1. 准备工作：加电后，将交换模块中的跳线开关KQ01置于左端PCM编码位置，此时MC145540工作在PCM编码状态。
2. PCM串行接口时序观察（1）输出时钟和帧同步时隙信号观测：用示波器同时观测抽样时钟信号（TP504）和输出时钟信号（TP503），观测时以TP504做同步。
分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系（同步沿、脉冲宽度等）。
（2）抽样时钟信号与PCM编码数据测量：用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。
分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。
3. PCM编码器（1）方法一：（A）准备：将跳线开关K501设置在测试位置，跳线开关K001置于右端选择外部信号,用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。
（B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。
分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。
分析为什么采用一般的示波器不能进行有效的观察。
（2）方法二：（A）准备：将输入信号选择开关K501设置在测试位置，将交换模块内测试信号选择开关K001设置在内部测试信号（左端）。
此时由该模块产生一个1KHz的测试信号，送入PCM编码器。
（B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以内部测试信号（TP501）做同步（注意：需三通道观察）。
分析和掌握PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。
4. PCM译码器（1）准备：跳线开关K501设置在测试位置、K504设置在正常位置，K001置于右端选择外部信号。
此时将PCM输出编码数据直接送入本地译码器，构成自环。
通信原理实验实验报告
通信原理实验实验报告通信原理实验实验报告一、引言通信原理是现代通信技术的基础，而通信原理实验则是学习和理解通信原理的重要途径之一。
本次实验旨在通过实际操作和数据分析，加深对通信原理的理解，并掌握相关实验技能。
二、实验目的本次实验的主要目的是通过实验验证通信原理中的一些基本概念和理论，包括调制、解调、信道传输特性等。
同时，通过实验数据的分析，探究不同参数对通信系统性能的影响。
三、实验原理1. 调制与解调调制是将要传输的信息信号转换成适合传输的调制信号的过程，解调则是将接收到的调制信号恢复成原始信息信号的过程。
常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
2. 信道传输特性信道传输特性是指信号在传输过程中受到的各种干扰和衰减的影响。
常见的信道传输特性包括衰减、失真、噪声等。
在通信系统设计中，需要考虑信道传输特性对信号质量的影响，并采取相应的措施进行补偿或抑制。
四、实验步骤1. 实验一：调制与解调在实验一中，我们选择了幅度调制（AM）作为调制方式。
首先，通过信号发生器产生一个正弦波作为基带信号，然后将其调制到无线电频率范围。
接下来，通过解调器将接收到的信号解调，并与原始信号进行比较分析。
2. 实验二：信道传输特性在实验二中，我们通过建立一个简单的传输系统来研究信道传输特性。
首先，我们将信号源连接到信道输入端，然后通过信道模拟器模拟信道的衰减、失真和噪声等特性。
最后，我们使用示波器观察信号在传输过程中的变化，并记录相关数据。
五、实验结果与分析1. 实验一：调制与解调通过实验一的数据分析，我们可以得出调制信号与原始信号的关系，并进一步了解幅度调制的特点。
同时，我们还可以观察到解调过程中的信号失真情况，并对解调算法进行改进。
2. 实验二：信道传输特性实验二的数据分析主要包括信号衰减、失真和噪声等方面。
通过观察示波器上的波形变化，我们可以了解信号在传输过程中的衰减程度，以及失真和噪声对信号质量的影响。
通信原理实验大全(完整版)
通信实验指导书电气信息工程学院实验一 AM调制与解调实验 (1)实验二FM调制与解调实验 (5)实验三ASK调制与解调实验 (8)实验四FSK调制与解调实验 (11)实验五时分复用数字基带传输 (14)实验六光纤传输实验 (19)实验七模拟锁相环与载波同步 (27)实验八数字锁相环与位同步 (32)实验一 AM调制与解调实验一、实验目的理解AM调制方法与解调方法。
二、实验原理本实验中AM调制方法：原始调制信号为1.5V直流+ 1KHZ正弦交流信号，载波为20KHZ E弦交流信号，两者通过相乘器实现调制过程。
本实验中AM解调方法：非相干解调（包络检波法）。
三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤1.熟悉实验所需部件。
2.按下图接线。
MODULATION BOARDDEMODULATION BOARDSetting values on theMODULATION BOARD:J T f - 20 kHz f 二 1 kH2 U M3. 用示波器（或计算机）分别测出上图所示的几个点的波形,各图中。
4. 结合上述实验结果深入理解AM 调制方法与解调方法。
ZZtdl It HzUDCV-% Ui巧LO =Q UCEW cHU QUI T ! I 1 沁 3.2.u = 2 V0 - 1 VU - 1.5 V并绘制于下面□l Nil【J】1 [ns]实验一参考结果实验二FM调制与解调实验、实验目的理解FM调制方法与解调方法。
二、实验原理本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F （电压/频率转换，即VCO压控振荡器）实现调制过程。
本实验中FM解调方法：鉴频法（电容鉴频+包络检波+低通滤波）、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）四、实验步骤1.熟悉实验所需部件2.按下图接线。
Setting values on the MODULATION BOARD:U lM f = 2 kHz u = 0.5 V3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。
通信原理实验报告
通信原理实验报告引言：通信原理是现代通信技术的基础，通过实验可以更深入地理解通信原理的各个方面。
本次实验主要涉及到调制解调和频谱分析。
调制解调是将原始信号转换成适合传输的信号形式，频谱分析则是对信号的频域特性进行研究。
通过这些实验，我们可以进一步了解调制解调原理、频谱分析技术以及其在通信领域中的应用。
实验一：调制解调实验调制解调是将信息信号转换为适合传输的信号形式的过程。
在实验中，我们使用了模拟调制技术。
首先，我们通过声卡输入一个带通信号，并将其调制成调幅信号。
接着，通过示波器观察和记录调制信号的波形，并利用解调器将其还原为原始信号。
实验二：频谱分析实验频谱分析是对信号在频域上的特性进行研究。
在实验中，我们使用了频谱分析仪来观察信号的频谱分布情况。
首先，我们输入一个具有特定频率和幅度的正弦信号，并使用频谱分析仪来观察其频谱。
然后，我们改变信号的频率和幅度，继续观察和记录频谱的变化情况。
实验三：应用实验在实际通信中，调制解调和频谱分析技术有着广泛的应用。
通过实验三，我们可以了解到这些技术在通信领域中的具体应用。
例如，我们可以模拟调制解调技术在调制解调器中的应用，观察和分析不同调制方式下的信号特性。
同样，我们可以使用频谱分析仪来研究和理解不同信号在传输过程中的频谱分布。
这些实验将帮助我们更好地理解通信系统中的调制解调和频谱分析技术，从而为实际应用提供支持。
结论：通过本次实验，我们对通信原理中的调制解调和频谱分析技术有了更深入的了解。
调制解调是将信息信号转换为适合传输的信号形式，而频谱分析则是对信号的频域特性进行研究。
这些技术在通信领域中有着广泛的应用，对于实际通信系统的设计和优化非常重要。
通过实验的学习和实践，我们能够更好地掌握调制解调和频谱分析的原理和应用，从而提高我们在通信领域中的能力和技术水平。
总结：通过本次实验，我们对通信原理中的调制解调和频谱分析技术进行了学习和实践。
通过实验的过程，我们深入了解了这些技术的原理和应用，并通过观察和记录不同信号的波形和频谱特征，加深了我们对通信原理的理解。
通信原理实验_实验报告
一、实验名称通信原理实验二、实验目的1. 理解通信原理的基本概念和原理；2. 掌握通信系统中的调制、解调、编码和解码等基本技术；3. 培养实际操作能力和分析问题能力。
三、实验内容1. 调制与解调实验（1）实验目的：验证调幅（AM）和调频（FM）调制与解调的基本原理；（2）实验步骤：1. 准备实验设备：调幅调制器、调频调制器、解调器、示波器、信号发生器等；2. 设置调制器参数，生成AM和FM信号；3. 将调制信号输入解调器，观察解调后的信号波形；4. 分析实验结果，比较AM和FM调制信号的特点；（3）实验结果与分析：通过实验，观察到AM和FM调制信号的特点，验证了调制与解调的基本原理。
2. 编码与解码实验（1）实验目的：验证数字通信系统中的编码与解码技术；（2）实验步骤：1. 准备实验设备：编码器、解码器、示波器、信号发生器等；2. 设置编码器参数，生成数字信号；3. 将数字信号输入解码器，观察解码后的信号波形；4. 分析实验结果，比较编码与解码前后的信号特点；（3）实验结果与分析：通过实验，观察到编码与解码前后信号的特点，验证了数字通信系统中的编码与解码技术。
3. 信道模型实验（1）实验目的：验证信道模型对通信系统性能的影响；（2）实验步骤：1. 准备实验设备：信道模型仿真软件、信号发生器、示波器等；2. 设置信道模型参数，生成模拟信号；3. 将模拟信号输入信道模型，观察信道模型对信号的影响；4. 分析实验结果，比较不同信道模型下的信号传输性能；（3）实验结果与分析：通过实验，观察到不同信道模型对信号传输性能的影响，验证了信道模型在通信系统中的重要性。
4. 通信系统性能分析实验（1）实验目的：分析通信系统的性能指标；（2）实验步骤：1. 准备实验设备：通信系统仿真软件、信号发生器、示波器等；2. 设置通信系统参数，生成模拟信号；3. 仿真通信系统，观察系统性能指标；4. 分析实验结果，比较不同参数设置下的系统性能；（3）实验结果与分析：通过实验，观察到不同参数设置对通信系统性能的影响，验证了通信系统性能分析的重要性。
通信原理实验(3)

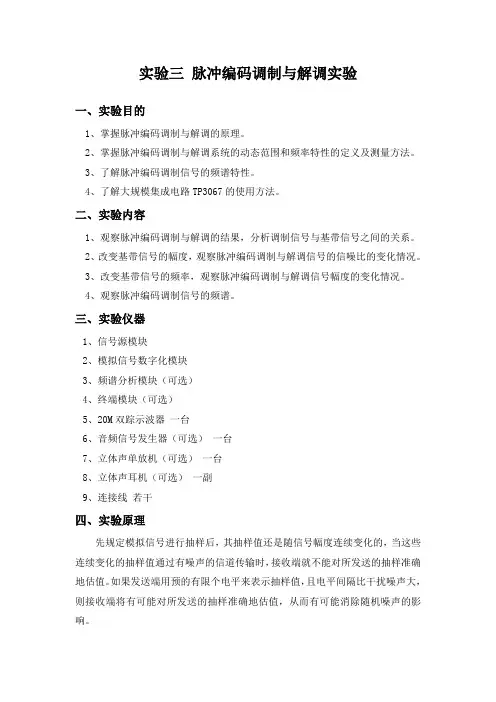

实验三脉冲编码调制与解调实验一、实验目的1、掌握脉冲编码调制与解调的原理。

2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
3、了解脉冲编码调制信号的频谱特性。
4、了解大规模集成电路TP3067的使用方法。
二、实验内容1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。
2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。
3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。
4、观察脉冲编码调制信号的频谱。
三、实验仪器1、信号源模块2、模拟信号数字化模块3、频谱分析模块（可选）4、终端模块（可选）5、20M双踪示波器一台6、音频信号发生器（可选）一台7、立体声单放机（可选）一台8、立体声耳机（可选）一副9、连接线若干四、实验原理先规定模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。
如果发送端用预的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。
脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。
脉码系统原理框图如图3-1所示。
PCM主要包括抽样、量化与编码三个过程。
抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。
国际标准化的PCM码组（电话语音）是用八位码组代表一个抽样值。
编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。
预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。
图3-1 PCM 系统原理框图在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码。
第三次通信原理实验
《通信原理》实验报告实验 7 ：幅键控（ASK）调制与解调实验（实验时间：20 12 年12 月17 日——20 12 年12月17日）一、实验目的1、 掌握用键控法产生ASK 信号的方法。
2、 掌握ASK 非相干解调的原理。
二、实验内容1、 观察ASK 调制信号波形2、 观察ASK 解调信号波形。
三、实验器材1、 信号源模块 一块2、 ③号模块 一块3、 ④号模块 一块4、 ⑦号模块 一块5、 60M 双踪示波器 一台6、 连接线 若干四、实验原理调制信号为二进制序列时的数字频带调制称为二进制数字调制。
由于被调载波有幅度、频率、相位三个独立的可控参量，当用二进制信号分别调制这三种参量时，就形成了二进制振幅键控(2ASK)、二进制移频键控（2FSK ）、二进制移相键控(2PSK)三种最基本的数字频带调制信号，而每种调制信号的受控参量只有两种离散变换状态。
1、 2ASK 调制原理。
在振幅键控中载波幅度是随着基带信号的变化而变化的。
使载波在二进制基带信号1或0的控制下通或断，即用载波幅度的有或无来代表信号中的“1”或“0”，这样就可以得到2ASK 信号，这种二进制振幅键控方式称为通—断键控（OOK ）。
2ASK 信号典型的时域波形如图 7-1所示，其时域数学表达式为：2()cos ASK n c S t a A t ω=⋅（7-1）式中，A 为未调载波幅度，c ω为载波角频率，n a 为符合下列关系的二进制序列的第n 个码元：⎩⎨⎧=PP a n －出现概率为出现概率为110 （7-2）综合式7-1式和7-2式，令A ＝1，则2ASK 信号的一般时域表达式为：t nT t g a t S c n s n ASK ωcos )()(2⎥⎦⎤⎢⎣⎡-=∑t t S c ωcos )(= （7-3）式中，T s 为码元间隔，()g t 为持续时间 [－T s /2，T s /2] 内任意波形形状的脉冲（分析时一般设为归一化矩形脉冲），而()S t 就是代表二进制信息的随机单极性脉冲序列。
通信原理实验报告
通信原理实验报告通信原理实验报告一、引言通信原理是现代社会中不可或缺的一部分，它涉及到人与人之间的信息传递和交流。
为了更好地理解通信原理的基本概念和原理，我们进行了一系列的实验。
本报告将介绍实验的目的、实验装置和实验结果，并对实验结果进行分析和讨论。
二、实验目的本次实验的主要目的是通过实际操作，加深对通信原理中调制解调的理解，并掌握调制解调的基本原理和方法。
同时，通过实验还可以了解到信号的传输特性和信道噪声对通信质量的影响。
三、实验装置本实验使用的装置包括信号发生器、调制解调器、示波器和音频输出设备。
信号发生器用于产生不同频率和振幅的信号，调制解调器用于将信号进行调制和解调，示波器用于观察信号的波形，音频输出设备用于听到解调后的信号。
四、实验步骤1. 首先，将信号发生器连接到调制解调器的输入端口，并设置合适的频率和振幅。
2. 将调制解调器的输出端口连接到示波器的输入端口，以便观察信号的波形。
3. 打开信号发生器和调制解调器，并调节合适的参数，使得信号能够正常传输和解调。
4. 使用示波器观察信号的调制和解调过程，并记录下观察到的波形。
5. 将示波器的输出端口连接到音频输出设备，以便听到解调后的信号。
6. 调节音频输出设备的音量，并仔细听取解调后的信号，记录下听到的声音特征。
五、实验结果通过实验，我们观察到了不同频率和振幅的信号在调制和解调过程中的变化。
在调制过程中，信号的频率和振幅被调整，以便在传输过程中更好地适应信道特性。
在解调过程中，信号经过解调器后恢复成原始的频率和振幅。
六、实验分析与讨论通过实验结果的观察和分析，我们可以得出以下结论：1. 调制是将信息信号转换为适合传输的信号的过程，而解调是将传输过程中的信号恢复为原始的信息信号的过程。
2. 调制过程中，信号的频率和振幅会发生变化，这是为了适应信道的特性和噪声的影响。
3. 解调过程中，信号经过解调器后能够恢复成原始的频率和振幅，但可能会有一定的失真和噪声。
她通信原理实验报告(3篇)
第1篇一、实验目的1. 理解通信系统的基本组成和原理。
2. 掌握模拟通信和数字通信的基本知识。
3. 通过实验，验证通信系统中的调制、解调、编码、解码等基本过程。
二、实验器材1. 通信原理实验平台2. 信号发生器3. 示波器4. 数字信号发生器5. 计算机及实验软件三、实验原理通信原理实验主要涉及模拟通信和数字通信两个方面。
模拟通信是将模拟信号通过调制、传输、解调等过程实现信息传递；数字通信则是将数字信号通过编码、传输、解码等过程实现信息传递。
四、实验内容及步骤1. 模拟通信实验（1）调制实验① 打开通信原理实验平台，连接信号发生器和示波器。
② 设置信号发生器输出正弦波信号，频率为1kHz，幅度为1V。
③ 将信号发生器输出信号接入调制器，选择调幅调制方式。
④ 通过示波器观察调制后的信号波形，记录调制信号的幅度、频率和相位变化。
⑤ 调整调制参数，观察调制效果。
（2）解调实验① 将调制后的信号接入解调器，选择相应的解调方式（如包络检波、同步检波等）。
② 通过示波器观察解调后的信号波形，记录解调信号的幅度、频率和相位变化。
③ 调整解调参数，观察解调效果。
2. 数字通信实验（1）编码实验① 打开数字信号发生器，生成二进制信号序列。
② 将信号序列接入编码器，选择相应的编码方式（如曼彻斯特编码、差分曼彻斯特编码等）。
③ 通过示波器观察编码后的信号波形，记录编码信号的时序和幅度变化。
（2）解码实验① 将编码后的信号接入解码器，选择相应的解码方式。
② 通过示波器观察解码后的信号波形，记录解码信号的时序和幅度变化。
五、实验结果与分析1. 模拟通信实验结果（1）调制实验：调制信号的幅度、频率和相位发生了变化，实现了信息的传递。
（2）解调实验：解调信号的幅度、频率和相位与原始信号基本一致，验证了调制和解调过程的有效性。
2. 数字通信实验结果（1）编码实验：编码后的信号波形符合编码方式的要求，实现了信息的编码。
（2）解码实验：解码后的信号波形与原始信号基本一致，验证了编码和解码过程的有效性。
通信原理实验教程
通信原理实验教程一、实验内容通信原理实验通常包括以下内容：1. 信号的产生与调制：实验通过信号发生器产生不同频率的正弦波信号，然后通过调制电路将正弦波信号调制成不同调制方式的信号，如调频、调幅、调相等。
2. 信号解调与恢复：实验通过解调电路将调制信号进行解调，恢复成原始的信息信号，然后通过滤波电路对信号进行滤波处理，使其更加稳定。
3. 通信系统的性能分析：实验通过各种测试仪器对通信系统进行性能分析，包括信噪比、误码率等指标的测试和分析。
4. 数字通信系统的实验：实验通过数字信号发生器产生数字信号，然后通过数字调制解调技术将数字信号传输到接收端，并对接收信号进行解码等操作。
二、实验仪器设备通信原理实验需要使用的主要仪器设备包括：1. 信号发生器：用于产生各种信号，包括正弦波信号、方波信号、三角波信号等。
2. 示波器：用于观察和测量信号波形，包括幅度、频率、相位等参数。
3. 信号调制解调实验箱：用于进行信号的调制解调实验操作，包括调幅、调频、调相等。
4. 滤波器：用于对信号进行滤波处理，去除杂波，使信号更加稳定。
5. 锁相环电路：用于信号的同步处理，提高信号的稳定性和抗干扰性。
6. 数字信号发生器：用于产生数字信号，进行数字通信系统实验。
三、实验步骤通信原理实验一般按以下步骤进行：1. 信号产生与调制实验：(1) 将信号发生器设置为正弦波形式，并调节频率和幅度。
(2) 将信号通过调制电路进行调幅、调频、调相等操作。
(3) 在示波器上观察和测量调制后的信号波形。
2. 信号解调与恢复实验：(1) 将调制后的信号通过解调电路进行解调操作，恢复成原信号。
(2) 使用示波器观察解调后的信号波形，并进行滤波处理。
(3) 对信号进行稳定性测试，包括信噪比、误码率等指标的测量和分析。
3. 数字通信系统实验：(1) 使用数字信号发生器产生数字信号，并进行数字调制操作。
(2) 将数字信号通过数字调制解调技术传输到接收端，并对接收信号进行解码等操作。
通信原理实验报告设想(3篇)
第1篇一、实验目的本次实验旨在通过一系列的通信原理实验，使学生深入理解并掌握通信系统的基本概念、原理和关键技术。
通过实验操作，培养学生动手能力、分析问题和解决问题的能力，同时增强对通信理论知识的实际应用能力。
二、实验内容1. 信号与系统基础实验- 信号波形观察与分析- 信号的时域与频域分析- 系统的时域与频域响应2. 模拟通信原理实验- 模拟调制与解调实验（如AM、FM、PM）- 信道特性分析- 噪声对通信系统的影响3. 数字通信原理实验- 数字调制与解调实验（如2ASK、2FSK、2PSK、QAM）- 数字基带传输与复用- 数字信号处理技术4. 现代通信技术实验- TCP/IP协议栈原理与实现- 无线通信技术（如Wi-Fi、蓝牙）- 物联网通信技术（如ZigBee）5. 通信系统设计实验- 基于MATLAB的通信系统仿真- 通信系统性能分析与优化三、实验步骤1. 实验准备- 熟悉实验原理和实验设备- 编写实验报告提纲- 准备实验数据和分析工具2. 实验操作- 按照实验步骤进行操作，记录实验数据 - 分析实验现象，总结实验规律- 对实验结果进行误差分析3. 实验报告撰写- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会四、实验报告格式1. 封面- 实验报告题目- 学生姓名、学号、班级- 指导教师姓名、职称- 实验日期2. 目录- 实验报告各部分标题及页码3. 正文- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会4. 参考文献- 列出实验过程中参考的书籍、论文、网络资源等五、实验报告撰写要求1. 实验报告内容完整、结构清晰、逻辑严谨2. 实验原理阐述准确，实验步骤描述详细3. 实验数据真实可靠，分析结论具有说服力4. 实验报告格式规范，语言表达流畅六、实验报告评价标准1. 实验原理掌握程度2. 实验操作熟练程度3. 实验数据分析能力4. 实验报告撰写质量5. 实验心得体会通过本次通信原理实验，学生将能够全面了解通信系统的基本原理和关键技术，提高实际应用能力，为今后从事通信领域的工作打下坚实基础。
通信原理实验报告（8份）
通信原理实验报告(8份)姓名：学号：通信原理实验报告姓名：姓名：学号：实验一HDB3码型变换实验一、实验目的了解几种常用的数字基带信号的特征和作用。
掌握HDB3码的编译规则。
了解滤波法位同步在的码变换过程中的作用。
二、实验器材主控&信号源、2号、8号、13号模块双踪示波器连接线三、实验原理1、HDB3编译码实验原理框图各一块一台若干姓名：学号：HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。
当没有连续4个连0时与AMI编码规则相同。
当4个连0时最后一个0变为传号A，其极性与前一个A的极性相反。
若该传号与前一个1的极性不同，则还要将这4个连0的第一个0变为B，B的极性与A相同。
实验框图中编码过程是将信号源经程序处理后，得到HDB3-A1和HDB3-B1两路信号，再通过电平转换电路进行变换，从而得到HDB3编码波形。
同样AMI译码只需将所有的±1变为1，0变为0即可。
而HDB3译码只需找到传号A，将传号和传号前3个数都清0即可。
传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。
实验框图中译码过程是将HDB3码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
四、实验步骤姓名：学号：实验项目一HDB3编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证HDB3编译码规则。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【HDB3编译码】→【256K归零码实验】。
将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。
姓名：学号：3、此时系统初始状态为：编码输入信号为256K的PN序列。
4、实验操作及波形观测。
《通信原理》实验报告三
《通信原理》实验报告实验一（一）（二）clcclear allx=round(rand(1,20));%用对随机数取整数的方法产生二进制序列%基本设定codeN=length(x);%码元个数codeTap=1;%每个码元的时间sampRate=500;%每个码元时间内有多少个取样点sampTime=codeTap/sampRate;%取样周期内每个取样点的时间间隔startTime=0;%信号开始的设定时间tCir=0:sampTime:codeTap-sampTime;%每个码元的时间范围t=startTime:sampTime:codeTap*codeN-sampTime;%最终输出结果的时间范围%设定码元和波形的对应关系，可以是需要的波形直接的01码x0=zeros(1,length(tCir));%码元为0时对应的波形x1=ones(1,length(tCir));%码元为1时对应的波形xDirection=[x0;x1];%bian yu tiao zhi%得到输出波形y=[];%输出信号的初始化for i=x%对进制码进行迭代y=cat(2,y,xDirection(i+1,:));endy2=y;for i=1:20if y2(250+500*(i-1))==1for j=250+500*(i-1)+1:500+500*(i-1)y2(j)=0;endendendy3=2*y-1;y4=y3;for i=1:20if y4(250+500*(i-1))==1||-1for j=250+500*(i-1)+1:500+500*(i-1)y4(j)=0;endendendfigure(1);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,y2)subplot(2,2,3);plot(t,y3)subplot(2,2,4);plot(t,y4)ny=length(y);window=boxcar(ny);[py,f]=periodogram(y,window,ny,10000);ny2=length(y2);window=boxcar(ny2);[py2,f2]=periodogram(y2,window,ny2,10000);ny3=length(y3);window=boxcar(ny3);[py3,f3]=periodogram(y3,window,ny3,10000);ny4=length(y4);window=boxcar(ny4);[py4,f4]=periodogram(y4,window,ny4,10000);figure(2);plot(f,10*log10(py));figure(3);plot(f2,10*log10(py2));figure(4);plot(f3,10*log10(py3));figure(5);plot(f4,10*log10(py4));z0=cos(2*pi*codeTap*tCir);%码元为0时对应的波形z1=cos(12*pi*codeTap*tCir);%码元为1时对应的波形zDirection=[z0;z1];%bian yu tiao zhig=[];%输出信号的初始化for i=x%对进制码进行迭代g=cat(2,g,zDirection(i+1,:));endr0=zeros(1,length(tCir));%码元为0时对应的波形r1=cos(6*pi*codeTap*tCir);%码元为1时对应的波形rDirection=[r0;r1];%bian yu tiao zhiw=[];%输出信号的初始化for i=x%对进制码进行迭代w=cat(2,w,rDirection(i+1,:));endv0=sin(2*pi*codeTap*tCir+pi);%码元为0时对应的波形v1=sin(2*pi*codeTap*tCir);%码元为1时对应的波形vDirection=[v0;v1];%bian yu tiao zhik=[];%输出信号的初始化for i=x%对进制码进行迭代k=cat(2,k,vDirection(i+1,:));endfigure(6);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,g)subplot(2,2,3);plot(t,w)subplot(2,2,4);plot(t,k)ng=length(g);window=boxcar(ng);[pg,f5]=periodogram(g,window,ng,10000);nw=length(w);window=boxcar(nw);[pw,f6]=periodogram(w,window,nw,10000);nk=length(k);window=boxcar(nk);[pk,f7]=periodogram(k,window,nk,10000);figure(7);plot(f5,10*log10(pg));figure(8);plot(f6,10*log10(pw));figure(9);plot(f7,10*log10(pk));图 1 随机生成单极性信号时域波形图 2 上题信号功率谱图（三）双极性（不）归零的情况clcclear allx=round(rand(1,20));%用对随机数取整数的方法产生二进制序列%基本设定codeN=length(x);%码元个数codeTap=1;%每个码元的时间sampRate=500;%每个码元时间内有多少个取样点sampTime=codeTap/sampRate;%取样周期内每个取样点的时间间隔startTime=0;%信号开始的设定时间tCir=0:sampTime:codeTap-sampTime;%每个码元的时间范围t=startTime:sampTime:codeTap*codeN-sampTime;%最终输出结果的时间范围%设定码元和波形的对应关系，可以是需要的波形直接的01码x0=zeros(1,length(tCir));%码元为0时对应的波形x1=ones(1,length(tCir));%码元为1时对应的波形xDirection=[x0;x1];%bian yu tiao zhi%得到输出波形y=[];%输出信号的初始化for i=x%对进制码进行迭代y=cat(2,y,xDirection(i+1,:));endy2=y;for i=1:20if y2(250+500*(i-1))==1for j=250+500*(i-1)+1:500+500*(i-1)y2(j)=0;endendendy3=2*y-1;y4=y3;for i=1:20if y4(250+500*(i-1))==1||-1for j=250+500*(i-1)+1:500+500*(i-1)y4(j)=0;endendendfigure(1);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,y2)subplot(2,2,3);plot(t,y3)subplot(2,2,4);plot(t,y4)ny=length(y);window=boxcar(ny);[py,f]=periodogram(y,window,ny,10000);ny2=length(y2);window=boxcar(ny2);[py2,f2]=periodogram(y2,window,ny2,10000);ny3=length(y3);window=boxcar(ny3);[py3,f3]=periodogram(y3,window,ny3,10000);ny4=length(y4);window=boxcar(ny4);[py4,f4]=periodogram(y4,window,ny4,10000);figure(2);plot(f,10*log10(py));figure(3);plot(f2,10*log10(py2));figure(4);plot(f3,10*log10(py3));figure(5);plot(f4,10*log10(py4));z0=cos(2*pi*codeTap*tCir);%码元为0时对应的波形z1=cos(12*pi*codeTap*tCir);%码元为1时对应的波形zDirection=[z0;z1];%bian yu tiao zhig=[];%输出信号的初始化for i=x%对进制码进行迭代g=cat(2,g,zDirection(i+1,:));endr0=zeros(1,length(tCir));%码元为0时对应的波形r1=cos(6*pi*codeTap*tCir);%码元为1时对应的波形rDirection=[r0;r1];%bian yu tiao zhiw=[];%输出信号的初始化for i=x%对进制码进行迭代w=cat(2,w,rDirection(i+1,:));endv0=sin(2*pi*codeTap*tCir+pi);%码元为0时对应的波形v1=sin(2*pi*codeTap*tCir);%码元为1时对应的波形vDirection=[v0;v1];%bian yu tiao zhik=[];%输出信号的初始化for i=x%对进制码进行迭代k=cat(2,k,vDirection(i+1,:));endfigure(6);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,g)subplot(2,2,3);plot(t,w)subplot(2,2,4);plot(t,k)ng=length(g);window=boxcar(ng);[pg,f5]=periodogram(g,window,ng,10000);nw=length(w);window=boxcar(nw);[pw,f6]=periodogram(w,window,nw,10000);nk=length(k);window=boxcar(nk);[pk,f7]=periodogram(k,window,nk,10000);figure(7);plot(f5,10*log10(pg));figure(8);plot(f6,10*log10(pw));figure(9);plot(f7,10*log10(pk));图 3 双极性（不）归零时域波形及频谱密度图单极性（不）归零的情况：clcclear allx=round(rand(1,20));%用对随机数取整数的方法产生二进制序列 %基本设定codeN=length(x);%码元个数codeTap=1;%每个码元的时间sampRate=500;%每个码元时间内有多少个取样点sampTime=codeTap/sampRate;%取样周期内每个取样点的时间间隔startTime=0;%信号开始的设定时间tCir=0:sampTime:codeTap-sampTime;%每个码元的时间范围t=startTime:sampTime:codeTap*codeN-sampTime;%最终输出结果的时间范围%设定码元和波形的对应关系，可以是需要的波形直接的01码x0=zeros(1,length(tCir));%码元为0时对应的波形x1=ones(1,length(tCir));%码元为1时对应的波形xDirection=[x0;x1];%bian yu tiao zhi%得到输出波形y=[];%输出信号的初始化for i=x%对进制码进行迭代y=cat(2,y,xDirection(i+1,:));endy2=y;for i=1:20if y2(250+500*(i-1))==1for j=250+500*(i-1)+1:500+500*(i-1)y2(j)=0;endendendy3=2*y-1;y4=y3;for i=1:20if y4(250+500*(i-1))==1||-1for j=250+500*(i-1)+1:500+500*(i-1)y4(j)=0;endendendfigure(1);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,y2)subplot(2,2,3);plot(t,y3)subplot(2,2,4);plot(t,y4)ny=length(y);window=boxcar(ny);[py,f]=periodogram(y,window,ny,10000);ny2=length(y2);window=boxcar(ny2);[py2,f2]=periodogram(y2,window,ny2,10000);ny3=length(y3);window=boxcar(ny3);[py3,f3]=periodogram(y3,window,ny3,10000);ny4=length(y4);window=boxcar(ny4);[py4,f4]=periodogram(y4,window,ny4,10000);figure(2);plot(f,10*log10(py));figure(3);plot(f2,10*log10(py2));figure(4);plot(f3,10*log10(py3));figure(5);plot(f4,10*log10(py4));z0=cos(2*pi*codeTap*tCir);%码元为0时对应的波形z1=cos(12*pi*codeTap*tCir);%码元为1时对应的波形zDirection=[z0;z1];%bian yu tiao zhig=[];%输出信号的初始化for i=x%对进制码进行迭代g=cat(2,g,zDirection(i+1,:));endr0=zeros(1,length(tCir));%码元为0时对应的波形r1=cos(6*pi*codeTap*tCir);%码元为1时对应的波形rDirection=[r0;r1];%bian yu tiao zhiw=[];%输出信号的初始化for i=x%对进制码进行迭代w=cat(2,w,rDirection(i+1,:));endv0=sin(2*pi*codeTap*tCir+pi);%码元为0时对应的波形v1=sin(2*pi*codeTap*tCir);%码元为1时对应的波形vDirection=[v0;v1];%bian yu tiao zhik=[];%输出信号的初始化for i=x%对进制码进行迭代k=cat(2,k,vDirection(i+1,:));endfigure(6);subplot(2,2,1);plot(t,y)subplot(2,2,2);plot(t,g)subplot(2,2,3);plot(t,w)subplot(2,2,4);plot(t,k)ng=length(g);window=boxcar(ng);[pg,f5]=periodogram(g,window,ng,10000);nw=length(w);window=boxcar(nw);[pw,f6]=periodogram(w,window,nw,10000);nk=length(k);window=boxcar(nk);[pk,f7]=periodogram(k,window,nk,10000);figure(7);plot(f5,10*log10(pg));figure(8);plot(f6,10*log10(pw));figure(9);plot(f7,10*log10(pk));图 4 单极性（不）归零时域波形及频谱密度图（四）通过观察上述4幅频谱图，我得到以下结论：① 单极性时域图波形与双极性时域图波形一个只在y 轴的正半轴波动，一个则在区间（-1，1）之间波动；② 不归零与归零两种情况下的时域波形的关系是，在带宽上归零是不归零情况的二分之一；③在功率谱图上，无论是哪种情况下的图像，都是高度对称的；④在功率谱图上，带宽仍然是呈现了两倍的关系。
通信原理实验
通信原理实验通信原理实验是电子通信专业学生必修的一门实验课程。
这门课程主要涉及通信系统的基本原理和实践操作。
学生通过实验学习，可以深入了解通信原理、了解通信器材的结构、功能和使用方法。
本文将从实验设备、实验内容、实验过程和实验结果几个方面进行介绍。
一、实验设备实验设备是通信原理实验教学的核心。
通信原理实验主要需要用到如下设备：1.信号发生器：信号发生器是通信原理实验中使用最多的一种设备。
它可以产生不同频率、不同型式的信号。
在实验中，主要用于产生调制信号和输入信号。
2.示波器：示波器是实验中常用的一种观测设备。
它可以观测信号形状、波形图、幅度、频率等参数。
在实验中，示波器主要用于观测信号的形状、波形、频率、幅度等参数。
3.功率计：功率计是实验中用于测量信号功率的设备。
在实验中，主要用于测量输出功率和输入功率。
4.音频发生器：音频发生器是实验中产生音频信号的设备。
在实验中，主要用于产生音频信号。
5.数字存储示波器：数字存储示波器是一种数字化示波器，它采用电子脉冲技术传输信号。
在实验中，主要用于观测高频信号。
二、实验内容通信原理实验的内容较为广泛。
通信原理实验课程的主要实验内容如下：1.幅调实验：幅度调制（AM）是一种调制方式，它通过改变载波的幅度来传输模拟信息信号。
在实验中，可以使用调幅电路，尝试对普通信号进行幅度调制并进行观测。
2.频调实验：频率调制（FM）是一种常见的调制方式，它通过改变载波频率的大小来传输模拟信息信号。
在实验中，可以使用频率调制电路，对普通信号进行频率调制并进行观测。
3.数字通信实验：学生可以学习数字通信的原理和实验。
数字通信与模拟通信不同，数字通信是指对数字信号进行编码和解码的过程。
数字信号传输的优点是抗干扰性强，并且可以被数字计算机处理。
4.天线实验：天线是传输和接收无线电信号的重要设备。
在实验中，可以尝试不同天线的设置，观测其电信号强度和频率响应等参数。
5.其他实验：学生可以根据自己的兴趣，设计不同的实验方案并进行实验。
通信原理实验报告
通信原理实验报告北京联合大学通信原理实验报告学院：信息学院专业：通信工程课程：通信原理班级：姓名：学号：年月日成绩:实验一滤波器使用及参数设计FIR低通滤波器㈠实验电路图㈡参数设置输入信号（部件0,1,2）：幅度1V，频率10Hz，1000Hz，2000Hz 低通滤波器（部件4）：下限截止频率5Hz，上限截止频率700Hz ㈢实验波形㈣实验过程中出现的问题及解决方法原理：频率在滤波器允许的范围内的信号都可以通过滤波器出现的问题：一开始滤波器的频率设置为5~2500Hz，结果经过滤波器输出的波形不是由单一频率的波组成；改变滤波器5~700Hz，输出波形为单一频率的正弦信号原因：输入信号的最高频率为2000Hz，而滤波器的上限截止频率为2500Hz，这样使所有输入信号都可以通过滤波器，导致从滤波器输出波形由输入信号的重叠。
FIR高通滤波器㈠实验电路图㈡参数设置输入信号（部件0,1,2）：幅度1V，频率10Hz，1000Hz，2000Hz 高通滤波器（部件4）：下限截止频率5Hz，上限截止频率2500Hz ㈢实验波形㈣实验过程中出现的问题及解决方法原理：频率在滤波器允许的范围内的信号都可以通过滤波器出现的问题：鉴于上一个实验一开始滤波器的频率范围比较小，想通过慢慢改变频率来找到最佳滤波效果。
最初滤波频率设置为80~300Hz，结果经过滤波器输出的波形由单一频率的波组成，不能实现高通滤波器应该出现的效果；改变滤波器5~2500Hz，输出波形为多个频率的正弦信号的叠加原因：输入信号的最高频率为2000Hz，而一开始滤波器的上限截止频率为300Hz，这样只能使输入频率在80~300Hz的信号都可以通过滤波器，使从滤波器输出波形由输入信号的为单一频率信号，而高通滤波器应该保证最高频率的信号都可以通过，所以上限截止频率设为2500Hz实验二抽样定理㈠实验电路图㈡参数设置输入信号（部件0）：1000Hz 调制载波（部件3）：200Hz，2000Hz，5000Hz 低通滤波器（部件1）：1000Hz ㈢实验波形信号频率为1000Hz，抽样频率为2000Hz时域波形和频谱信号频率为1000Hz，抽样频率为5000Hz时域波形和频谱信号频率为1000Hz，抽样频率为200Hz时域波形和频谱㈣实验过程中出现的问题及解决方法原理：抽样频率fs与信号最高频率fm之间由如下关系①当fs2fs时，解调时能无失真的恢复出原始信号本实验过程中没有遇到什么棘手的问题实验三脉冲编码调制㈠实验电路图㈡参数设置系统时钟设置：抽样数：8001，抽样频率1000Hz抽样脉冲信号(部件9)：幅度1V，频率1000Hz，脉冲宽度0.0005s 低通滤波器（部件1）：㈢实验波形㈣实验过程中出现的问题及解决方法原理：通过抽样使时间上连续的信号变成时间上离散的信号；量化是把经抽样得到的瞬时值进行幅度离散；编码是用二进制码表示有固定电平的量化值出现的问题：解码后的波形在时间轴上的跨度很大，且在幅度上明显看到有电平的节约解决方法：通过改变系统的时钟使在时间轴上显示更多的波形，加大抽样的频率，抽取了更多的样值，是输出波形在幅值上更平滑实验四增量调制㈠实验电路图㈡参数设置判决门（部件0）：a>b输出电平为1V，a㈣实验过程中出现的问题及解决方法原理：增量调制用一位二进制码实现模数变换，该一位二进制码用以表示相邻抽样值的相对大小出现的问题：一开始判决门的判决条件设置设为a!=b，无法输出所需的信号解决方法：经过分析把判决门的判决条件设为如果a>b输出电平为1V，如果a实验五验证奈奎斯特第一准则㈠实验电路图㈡参数设置输入信号（部件0）：幅度1V，频率100Hz 升余弦滚降滤波器（部件1）：滚降系数0.3V 输出抽样频率 1000Hz 延时（部件4）：0.425s FIR低通滤波器（部件5）：Rel Freq 0.05 Rel Freq 0.06 Gain -60.0dB 延时（部件7）：0.425s 抽样器（部件8）：抽样频率100Hz 门（部件9）：Last Sample 反相器（部件11）：门限电平0.15V 门延迟0.3s >，㈣实验过程中出现的问题及解决方法原理：带通信号的频率限制在f0与fm之间，原始信号频带与其相邻频带之间的频带间隔相等出现的问题：输入输出波形不一致，且有延时解决办法：加入延时，把开始滤波器的上限频率设低，使和输入信号频率一样的信号才能通过，这样输出的波形与输入的波形一致实验六眼图㈠实验电路图㈡参数设置输入信号（部件0）：幅度1V，频率100Hz 抽样器（部件2）：抽样频率100Hz 高斯白噪声（部件3）：Std Deviation 0.1V 低通滤波器（部件5）：截止频率50Hz ㈢实验波形㈣实验过程中出现的问题及解决方法根据“眼图”可以观察出码间串扰和噪声的影响，从而估计系统的优劣程度。
通信原理实验大全完整版
通信原理实验大全完整版实验一：模拟调制与解调技术实验实验目的：通过实验研究模拟调制与解调技术的基本原理和方法。
实验内容：1.了解调制与解调的基本概念和分类。
2.设计并搭建模拟调制与解调电路。
3.调整调制与解调电路的参数，并观察输出信号的变化。
4.分析调制与解调电路中各部分的功能和作用。
实验二：数字调制与解调技术实验实验目的：通过实验研究数字调制与解调技术的基本原理和方法。
实验内容：1.了解数字调制与解调的基本原理和方法。
2.设计并搭建数字调制与解调电路。
3.分析调制与解调电路的输出信号特征，并与理论结果进行对比。
4.探究数字调制与解调电路的性能和应用。
实验三：信道编码与解码技术实验实验目的：通过实验研究信道编码与解码技术的基本原理和方法。
实验内容：1.了解信道编码与解码的基本原理和方法。
2.设计并搭建信道编码与解码电路。
3.分析信道编码与解码电路的性能指标，并进行优化调整。
4.探究信道编码与解码的应用场景和工程实践。
实验四：多址技术实验实验目的：通过实验研究多址技术的基本原理和方法。
实验内容：1.了解多址技术的基本原理和分类。
2.设计并搭建多址技术的实验电路。
3.分析多址技术的性能指标，并进行性能测试。
4.探究多址技术在通信系统中的应用和发展趋势。
实验五：传输系统性能分析实验实验目的：通过实验研究传输系统的性能分析方法和技术。
实验内容：1.了解传输系统的基本要素和性能指标。
2.设计并搭建传输系统实验电路。
3.测试传输系统的性能指标，并进行结果分析。
4.优化传输系统的性能，并与理论结果进行对比。
实验六：射频通信系统实验实验目的：通过实验研究射频通信系统的基本原理和方法。
实验内容：1.了解射频通信系统的基本要素和原理。
2.设计并搭建射频通信系统实验电路。
3.测试射频通信系统的性能指标，并进行结果分析。
4.优化射频通信系统的性能，并探究其在无线通信领域的应用。
实验七：光纤通信实验实验目的：通过实验研究光纤通信的基本原理和方法。
通信原理实验
通信原理实验通信原理是现代通信领域的基础知识，通过实验可以更加直观地了解通信原理的相关概念和技术。
本次实验将涉及到模拟调制解调实验、数字调制解调实验以及信道编码和解码实验。
首先，我们将进行模拟调制解调实验。
模拟调制是指利用模拟信号进行调制的过程，而模拟解调则是将调制后的信号还原成原始信号的过程。
在实验中，我们将学习调幅调制（AM）、调频调制（FM）和调相调制（PM）的原理，并通过实验验证调制后的信号特性和解调的效果。
接下来，我们将进行数字调制解调实验。
数字调制是指利用数字信号进行调制的过程，而数字解调则是将调制后的信号还原成原始数字信号的过程。
在实验中，我们将学习脉冲编码调制（PCM）、正交振幅调制（QAM）和频移键控（FSK）等数字调制技术，并通过实验验证数字调制解调的原理和性能。
最后，我们将进行信道编码和解码实验。
信道编码是为了提高通信系统抗干扰能力和改善信道传输质量而对数字信号进行编码的过程，而信道解码则是将经过编码的信号进行解码还原的过程。
在实验中，我们将学习卷积码和纠错码的原理，以及信道编码和解码的实际应用。
通过以上实验，我们可以更加深入地理解通信原理的基本原理和技术，为今后的学习和研究打下坚实的基础。
希望大家能够认真对待本次实验，积极参与实验操作，加深对通信原理的理解和掌握，为将来的学习和工作打下坚实的基础。
总结，通过本次实验，我们对通信原理的模拟调制解调、数字调制解调以及信道编码和解码等方面有了更深入的了解。
希望大家能够在实验中认真学习，掌握相关技术，为今后的学习和工作打下坚实的基础。
同时也希望大家能够在实验中加强合作，共同进步，共同提高。
谢谢大家的参与！。
通信原理实验报告
通信原理实验报告学院：电光学院班级：姓名：学号：指导老师：目录实验一BPSK传输系统实验 (3)一、实验内容 (3)二、BPSK 调制 (3)1.BPSK 调制基带信号眼图观测 (3)2．I 路和Q 路调制信号的相平面信号观察 (5)3．BPSK 调制信号0/π相位测量 (8)4．BPSK 调制信号包络观察 (9)二、BPSK 解调 (10)1．接收端解调器眼图信号观测 (10)2．解调器失锁时的眼图信号观测 (14)3.接收端I 路和Q 路解调信号的相平面波形观察 (15)4．解调器失锁时I 路和Q 路解调信号的相平面波形观察 (16)5.判决反馈环解调器鉴相特性观察 (18)6. 解调器抽样判决点信号观察 (19)7. 解调器失锁时抽样判决点信号观察 (20)8. 差分编码信号观测 (20)9.解调数据观察 (21)10. 解调器相干载波观测 (22)11. 解调器相干载波相位模糊度观测 (24)12. 解调器相干载波相位模糊度对解调数据的影响观测 (25)13. 解调器位定时恢复信号调整锁定过程观察 (26)14. 解调器位定时信号相位抖动观测 (28)三、讨论 (30)实验二PAM 编译码器系统 (32)一实验内容 (32)1.近似自然抽样脉冲序列测量 (32)2.重建信号观测 (32)3. 平顶抽样脉冲序列测量 (33)4. 平顶抽样重建信号观测 (34)5. 信号混迭观测 (34)二、讨论 (36)实验三AMI/HDB3 码型变换实验 (37)一、实验内容 (37)1. AMI 码编码规则验证 (37)2. AMI 码译码和时延测量 (41)3. AMI 编码信号中同步时钟分量定性观测 (43)4. AMI 译码位定时恢复测量 (47)实验四BPSK/DBPSK调制+汉明码系统测试 (50)1.加噪环境的ADPCM 话音通信质量测量 (50)2. 加噪环境的CVSD 话音通信质量测量 (51)3. BPSK 调制、解调器系统故障对通信信号的影响测试 (53)实验总结与收获 (54)实验一BPSK传输系统实验一、实验内容测试前检查脉冲波形实验波形：脉冲波形分析：出现脉冲波形，试验系统已正常工作二、BPSK 调制1.BPSK 调制基带信号眼图观测（1）不激活“匹配滤波”方式，，观测发送信号眼图（TPi03）的波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三FSK调制及解调实验
一、实验目的
1、掌握用键控法产生FSK信号的方法。
2、掌握FSK非相干解调的原理。
二、实验器材
1、主控&信号源、9号模块各一块
2、双踪示波器一台
3、连接线若干
三、实验原理
1、实验原理框图
FSK调制及解调实验原理框图
2、实验框图说明
基带信号与一路载波相乘得到1电平的ASK调制信号，基带信号取反后再与二路载波相乘得到0电平的ASK调制信号，然后相加合成FSK调制输出；已调信号经过过零检测来识别信号中载波频率的变化情况，通过上、下沿单稳触发电路再相加输出，最后经过低通滤波和门限判决，得到原始基带信号。
四、实验步骤
实验项目一FSK调制
概述：FSK调制实验中，信号是用载波频率的变化来表征被传信息的状态。
本项目中，通过调节输入PN序列频率，对比观测基带信号波形与调制输出波形来验证FSK调制原理。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【FSK数字调制解调】。
将9号模块的S1拨为0000。
调节信号源模块的W2使128KHz载波信号的峰峰值为3V，调节W3使256KHz载波信号的峰峰值也为3V。
3、此时系统初始状态为：PN序列输出频率32KH。
4、实验操作及波形观测。
（1）示波器CH1接9号模块TH1基带信号，CH2接9号模块TH4调制输出，以CH1为触发对比观测FSK调制输入及输出，验证FSK调制原理。
（2）将PN序列输出频率改为64KHz，观察载波个数是否发生变化。
答：PN序列输出频率增大后，载波个数会增多。
实验项目二FSK解调
概述：FSK解调实验中，采用的是非相干解调法对FSK调制信号进行解调。
实验中通过对比观测调制输入与解调输出，观察波形是否有延时现象，并验证FSK解调原理。
观测解调输出的中间观测点，如TP6（单稳相加输出），TP7（LPF-FSK），深入理解FSK解调过程。
1、保持实验项目一中的连线及初始状态。
2、对比观测调制信号输入以及解调输出：以9号模块TH1为触发，用示波器分别观测9号模块TH1和TP6（单稳相加输出）、TP7（LPF-FSK）、TH8（FSK解调输出），验证FSK解
调原理。
3、以信号源的CLK为触发，测9号模块LPF-FSK，观测眼图。
五、实验报告
1、分析实验电路的工作原理，简述其工作过程；
答：（1）调制电路工作原理：输入的基带信号由转换开关转接后分成两路，一路控制256KHz的载频，另一路经倒相去控制 168KHz的载频。
当基带信号为“1”时，模拟开关1打开，模拟开关2关闭，此时输出f1=256KHz，当基带信号为"0"时，模拟开关1关闭，模拟开关2开通。
此时输出f2=168KHz，于是可在输出端得到已调的FSK信号。
电路中的两路载频(f1,f2)由内时钟信号发生器产生，经过开关送入。
两路载频分别经射随、选频滤波、射随、再送至模拟开关。
（2）解调电路的工作原理：已调信号经过过零检测识别出信号中载波频率是否发生变化。
经限幅、微分、整流后形成与频率变化相对应的尖脉冲序列，再经过脉冲展宽把这些尖脉冲变换成较宽的矩形脉冲以增大其直流分量，然后经过低通滤波器取出直流分量完成频率——幅度变换。
2、分析FSK调制解调原理。
答：频移键控是利用载波的频率变化来传递数字信息。
在2FSK中，载波的频率随二进制基带信号在f1和f2两个频率点间变化。
故2FSK可以看成是两个不同载频的2ASK信号的叠加。
解调原理是将2FSK信号分解为上下两路2ASK信号分别进行调解然后进行判决得到恢复出的原始信号。
